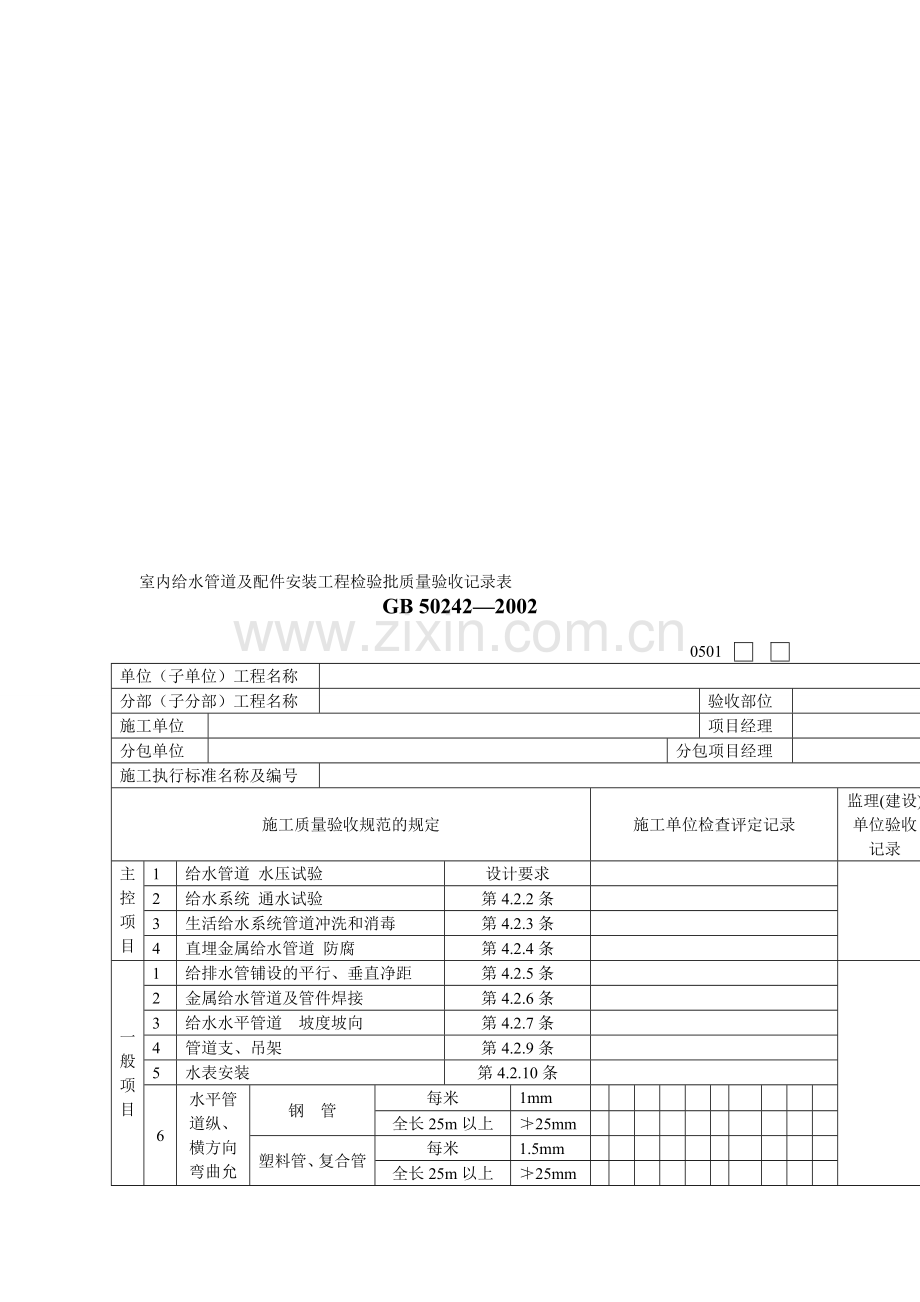

室内给水管道及配件安装工程检验批质量验收记录表
GB 50242—2002

050101

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
给水管道 水压试验
设计要求

2
给水系统 通水试验
第4.2.2条

3
生活给水系统管道冲洗和消毒
第4.2.3条

4
直埋金属给水管道 防腐
第4.2.4条

一般项目
1
给排水管铺设的平行、垂直净距
第4.2.5条

2
金属给水管道及管件焊接
第4.2.6条

3
给水水平管道 坡度坡向
第4.2.7条

4
管道支、吊架
第4.2.9条

5
水表安装
第4.2.10条

6
水平管道纵、横方向弯曲允许偏差
钢 管
每米
1mm

全长25m以上
≯25mm

塑料管、复合管
每米
1.5mm

全长25m以上
≯25mm

铸铁管
每米
2mm

全长25m以上
≯25mm

立管垂直度允许偏差
钢 管
每米
3mm

5m以上
≯8mm

塑料管、复合管
每米
2mm

5m以上
≯8mm

铸铁管
每米
3mm

5m以上
≯10mm

成排管段和成排阀门
在同一平面上的间距
3mm

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日

室内消火栓系统安装工程检验批质量验收记录表
GB 50242—2002

050102

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
室内消火栓试射试验
设计要求

一
般
项
目
1
室内消火栓水龙带在箱内安放
第4.3.2条

2
栓口朝外，并不应安装在门轴侧

栓口中心距地面1.1m允许偏差
±20mm

阀门中心距箱侧面140mm。允许偏差
距箱后内表面100mm。允许偏差
±5

消火栓箱体安装的垂直度。允许偏差
3

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日

给水设备安装工程检验批质量验收记录表
GB 50242—2002

050103

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设) 单位验收记录
主控项目
1
水泵基础
第4.4.2条

2
水泵试运转的轴承温升
设计要求

3
敞口水箱满水试验和密闭水箱（罐）水压试验
第4.4.3条

一般项目
1
水箱支架或底座安装
第4.4.4条

2
水箱溢流管和泄放管安装
第4.4.5条

3
立式水泵减振装置
第4.4.6条

4
安装允许偏差
静置设备
坐 标
15mm

标 高
±5mm

垂直度（每米）
5mm

离心式水泵
立式垂直度(每米)
0.1mm

卧式水平度(每米)
0.1mm

联轴器
同心度
轴向倾斜(每米)
0.8mm

径向移位
0.1mm

5
保温层允许偏差
允许偏差
厚度δ
+0.1δ
-0.05δ

表面平整度（mm）
卷 材
5

涂 料
10

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
室内排水管道及配件安装工程检验批质量验收记录表
GB 50242—2002

050201

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
排水管道 灌水试验
第5.2.1条

2
生活污水铸铁管，塑料管坡度
第5.2.2、5.2.3条

3
排水塑料管安装伸缩节
第5.2.4条

4
排水主立管及水平干管通球试验
第5.2.5条

一般项目
1
生活污水管道上设检查口和清扫口
第5.2.6、5.2.7条

2
金属和塑料管支、吊架安装
第5.2.8、5.2.9条

3
排水通气管安装
第5.2.10条

4
医院污水和饮食业工艺排水
第5.2.11、5.2.12条

5
室内排水管道安装
第5.2.13、5.2.14、
5.2.15条

6

排水管安装允许偏差
坐 标
15mm

标 高
±15mm

横管纵横方向弯曲
铸铁管
每1m
≯1mm

全长（25m以上）
≯25mm

钢管
每1m
管径≤100mm
1mm

管径 >100mm
1.5mm

全长（25m以上）
管径≤100mm
≯25mm

管径 >100mm
≯38mm

塑料管
每1m
1.5mm

全长（25m以上）
≯38mm

钢筋混凝土管
每1m
3mm

全长（25m以上）
≯75mm

立管垂直度
铸铁管
每1m
3mm

全长（5m以上）
≯15mm

钢管
每1m
3mm

全长（5m以上）
≯10mm

塑料管
每1m
3mm

全长（5m以上）
≯15mm

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日

雨水管道及配件安装工程检验批质量验收记录表
GB 50242—2002

050202

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
室内雨水管道灌水试验
第5.3.1条

2
塑料雨水管安装伸缩节
第5.3.2条

3
地下埋设雨水管道最小坡度
（1）
50mm
20‰

（2）
75mm
15‰

（3）
100mm
8‰

（4）
125mm
6‰

（5）
150mm
5‰

（6）
200～400mm
4‰

（7）
悬吊雨水管最小坡度≤5‰

一般项目
1
雨水管不得与生活污水管相连接
第5.3.4条

2
雨水斗安装
第5.3.5条

3
悬吊式雨水管道检查口间距
管径≤150 ≯15m

管径≥200 ≯20m

4
焊缝允许偏差
焊口平直度
管壁厚10mm以内
管壁厚1/4

焊缝加强面
高度
+1mm

宽度

咬边
深 度
小于0.5mm

长度
连续长度
25mm

总长度（两侧）
小于焊缝长度的10%

5
雨水管道安装的允许偏差同室内排水管
第5.3.7条

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
室内热水管道及配件安装工程检验批质量验收记录表
GB 50242—2002

050301

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
热水供应系统管道水压试验
设计要求

2
热水供应系统管道安装补偿器
第6.2.2条

3
热水供应系统管道冲洗
第6.2.3条

一般项目
1
管道安装坡度
设计规定

2
温度控制器和阀门安装
第6.2.5条

3
管道安装允许偏差
水平管道纵横方向弯曲
钢管
每米
1mm

全长25m以上
≯25mm

塑料管
复合管
每米
1.5mm

全长25m以上
≯25mm

立管 垂直度
钢管
每米
3mm

25m以上
≯8mm

塑料管
复合管
每米
2mm

25m以上
≯8mm

成排管道和成排阀门
在同一平面上的间距
3mm

4
保温层允许偏差
厚 度
+0.1δ、-0.05δ

表面平整度
卷材
5mm

涂抹
10mm

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日
热水供应系统辅助设备安装工程检验批质量验收记录表
GB 50242—2002

050302

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
热交换器,太阳能热水器排管和水箱等水压和满水试验
第6.3.1条
第6.3.2条
第6.3.5条

2
水泵基础
第6.3.3条

3
水泵试运转温升
第6.3.4条

一般项目
1
太阳能热水器安装
第6.3.6条

2
太阳能热水器上、下集箱的循环管道坡度
第6.3.7条

3
水箱底部与上水管间距
第6.3.8条

4
集热排管安装紧固
第6.3.9条

5
热水器最低处安装泄水装置
第6.3.10条

6
太阳能热水器、热水箱上、下各管道保温、防冻
第6.3.11条
第6.3.12条

7
设备安装允许偏差
静置
设备
坐标
15mm

标高
±5mm

垂直度每米
5mm

离心式水泵
立式水泵垂直度每米
0.1mm

卧式水泵水平度每米
0.1mm

联轴器 同心度
轴向倾斜（每米）
0.8mm

径向位移
0.1mm

8
热水器安装允许偏差
标高
中心线距地面mm
±20mm

朝向
最大偏移角
不大于15º

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日
卫生器具及给水配件安装工程检验批质量验收记录表
GB 50242—2002

050401

050402

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
排水栓与地漏安装
第7.2.1条

2
卫生器具满水试验和通水试验
第7.2.2条

3
卫生器具给水配件
第7.3.1条

一般项目
1

卫生器具安装允许偏差
坐标
单独器具
10mm

成排器具
5mm

标高
单独器具
±15mm

成排器具
±10mm

器具水平度
2mm

器具垂直度
3mm

2
给水配件安装允许偏差
高、低水箱、阀角及截止阀、水嘴
±10mm

淋浴器喷头下沿
±15mm

浴盆软管淋浴器挂钩
±20mm

3
浴盆检修门、小便槽冲洗管安装
第7.2.4条、
第7.2.5条

4
卫生器具的支、托架
第7.2.6条

5
浴盆软管淋浴器挂钩高度距地1.8m
第7.3.3条

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
卫生器具排水管道安装工程检验批质量验收记录表
GB 50242—2002
050403

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
器具受水口与立管，管道与楼板结合
第7.4.1条

2
连接排水管道接口应严密，其支托架安装
第7.4.2条

一般项目
1

安装允许偏差
横管弯曲度
每1m长
2mm

横管长度≤10m，全长
＜8mm

横管长度＞10m，全长
10mm
卫生器具排水管口及横支管的纵横坐标
单独器具
10mm

成排器具
5mm

卫生器具 接口标高
单独器具
±10mm

成排器具
±5mm

2
排水管管径和管径最小坡度
污水盆（池）管径
50mm
25‰

单、双格洗涤盆（池）管径
50mm
25‰

洗手盆、洗脸盆管径
32~50mm
20‰

浴盆管径
50mm
20‰

淋浴器管径
50mm
20‰

大便器
高低水箱管径
100mm
12‰

自闭式冲洗阀管径
100mm
12‰

拉管式冲洗阀管径
100mm
12‰

小便器
冲洗阀管径
40~50mm
20‰

自动冲洗水箱管径
40~50mm
20‰

化验盆（无塞）管径
40~50mm
25‰

净身器管径
40~50mm
20‰

饮水器管径
20~50mm
10‰~20‰

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日

室内采暖管道及配件安装工程检验批质量验收记录表
GB 50242—2002

050501

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
管道安装坡度
第8.2.1条

2
采暖系统水压试验
第8.6.1条

3
采暖系统冲洗、试运行和调试
第8.6.2条、第8.6.3条

4
补偿器的制作、安装及预拉伸
第8.2.2条、第8.2.5条、
第8.2.6条

5
平衡阀、调节阀、减压阀安装
第8.2.3条、第8.2.4条

一般项目
1
热量表、疏水器、除污器等安装
第8.2.7条

2
钢管焊接
第8.2.8条

3
采暖入口及分户计量入户装置安装
第8.2.9条

4
管道连接及散热器支管安装
8.2.10,8.2.11,8.2.12,8.2.13,
8.2.14,8.2.15

5
管道及金属支架的防腐
第8.2.16条

6
管道安装允许偏差
横管道纵、横方向弯曲（mm）
每米
管径≤100mm
1

管径>100mm
1.5

全长（25m以上）
管径≤100mm
≯13

管径>100mm
≯25

立管垂直度（mm）
每米
2

全长（5m以上）
≯10

弯管
椭圆率
管径≤100mm
10%

管径>100mm
8%

褶皱不平度(mm)
管径≤100mm
4

管径>100mm
5

7
管道保温允许偏差
厚度
+0.1δ
-0.0.5δ

表面平整度(mm)
卷材
5

涂料
10

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日

室内采暖辅助设备及散热器及金属辐射板安装工程检验批质量验收记录表
GB 50242—2002
050502

050503

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
散热器水压试验
第8.3.1条

2
金属辐射板水压试验
第8.4.1条

3
金属辐射板安装
第8.4.2条、第8.4.3条

4
水泵、水箱安装
第8.3.2条

一般项目
1
散热器的组对
第8.3.3条、第8.3.4条

2
散热器的安装
第8.3.5条、第8.3.6条

3
散热器表面防腐涂漆
第8.3.8条

散热器安装允许偏差
散热器背面与墙内表面距离
3mm

与窗中心线或设计定位尺寸
20mm

散热器垂直度
3mm

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

低温热水地板辐射采暖安装工程检验批质量验收记录表
GB 50242—2002

050504

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
加热盘管埋地
第8.5.1条

2
加热盘管水压试验
第8.5.2条

3
加热盘管弯曲的曲率半径
第8.5.3条

一般项目
1
分、集水器规格及安装
设计要求

2
加热盘管安装
第8.5.5条

3
防潮层、防水层、隔热层、伸缩缝
设计要求

4
填充层混凝土强度
设计要求

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日
室外给水管道安装工程检验批质量验收记录表
GB 50242—2002

050601

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
埋地管道覆土深度
第9.2.1条

2
给水管道不得直接穿越污染源
第9.2.2条

3
管道上可拆和易腐件,不埋在土中
第9.2.3条

4
管井内安装与井壁的距离
第9.2.4条

5
管道的水压试验
第9.2.5条

6
埋地管道的防腐
第9.2.6条

7
管道冲洗和消毒
第9.2.7条

一般项目
1
管道和支架的涂漆
第9.2.9条

2
阀门、水表安装位置
第9.2.10条

3
给水与污水管平行铺设的最小间距
第9.2.11条

4
管道连接应符合规范要求
9.2.12、9.2.13、 9.2.14
9.2.15、9.2.16、 9.2.17

5
管道安装允许偏差
坐标
铸铁管
埋地
100mm

敷设在沟槽内
50mm

钢管、塑料管、复合管
埋地
100mm

敷沟内或架空
40mm

标高
铸铁管
埋地
±50mm

敷设在沟槽内
±30mm

钢管、塑料管、复合管
埋地
±50mm

敷沟内或架空
±30mm

水平管纵横向弯曲
铸铁管
直段（25m以上）起点～终点
40mm

钢管、塑料管、复合管
直段（25m以上）起点～终点
30mm

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目
