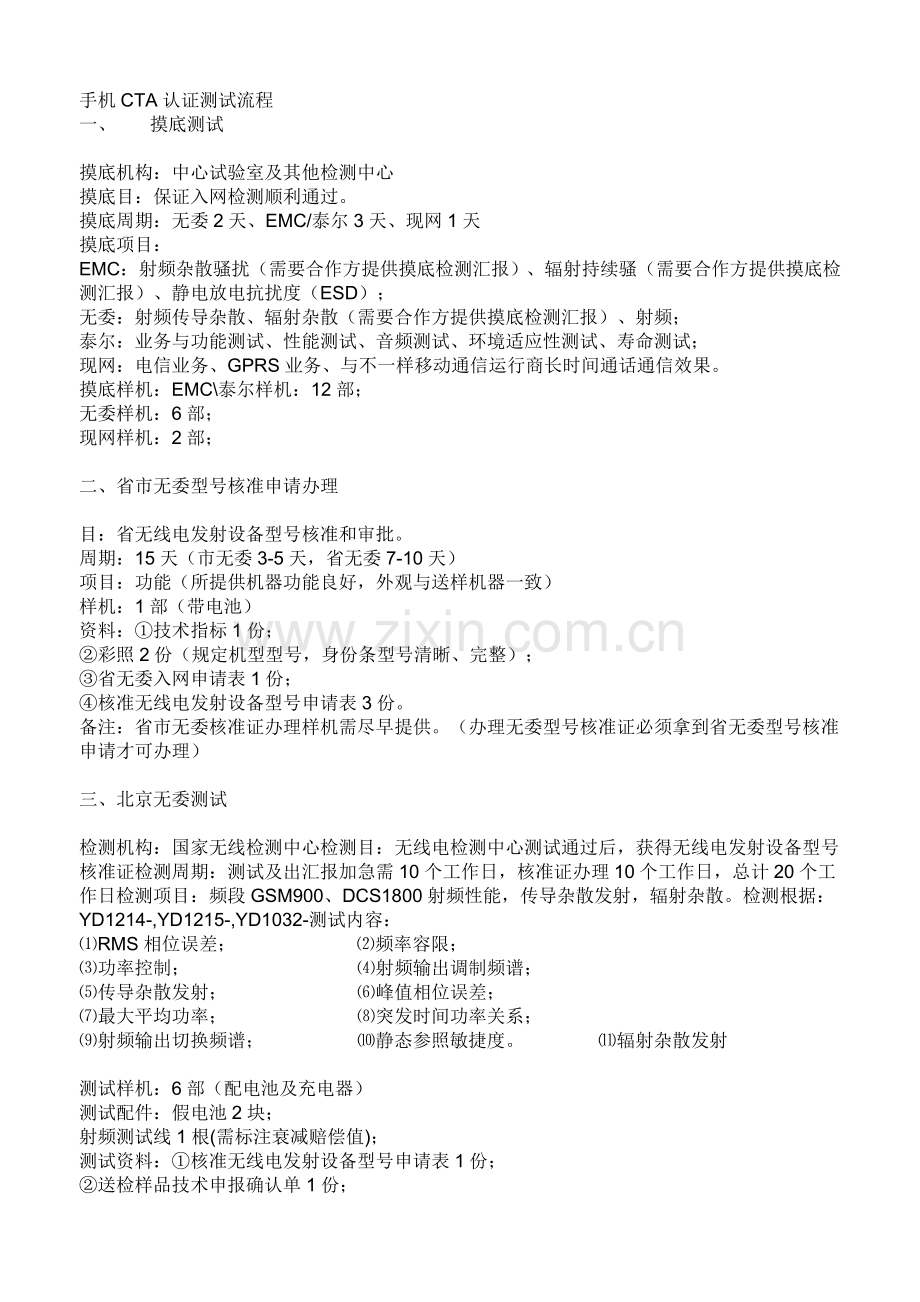

手机CTA认证测试流程
一、 摸底测试

摸底机构：中心试验室及其他检测中心
摸底目：保证入网检测顺利通过。
摸底周期：无委2天、EMC/泰尔3天、现网1天
摸底项目：
EMC：射频杂散骚扰（需要合作方提供摸底检测汇报）、辐射持续骚（需要合作方提供摸底检测汇报）、静电放电抗扰度（ESD）；
无委：射频传导杂散、辐射杂散（需要合作方提供摸底检测汇报）、射频；
泰尔：业务与功能测试、性能测试、音频测试、环境适应性测试、寿命测试；
现网：电信业务、GPRS业务、与不一样移动通信运行商长时间通话通信效果。
摸底样机：EMC\泰尔样机：12部；
无委样机：6部；
现网样机：2部；

二、省市无委型号核准申请办理

目：省无线电发射设备型号核准和审批。
周期：15天（市无委3-5天，省无委7-10天）
项目：功能（所提供机器功能良好，外观与送样机器一致）
样机：1部（带电池）
资料：①技术指标1份；
②彩照2份（规定机型型号，身份条型号清晰、完整）；
③省无委入网申请表1份；
④核准无线电发射设备型号申请表3份。
备注：省市无委核准证办理样机需尽早提供。（办理无委型号核准证必须拿到省无委型号核准申请才可办理）

三、北京无委测试

检测机构：国家无线检测中心检测目：无线电检测中心测试通过后，获得无线电发射设备型号核准证检测周期：测试及出汇报加急需10个工作日，核准证办理10个工作日，总计20个工作日检测项目：频段GSM900、DCS1800射频性能，传导杂散发射，辐射杂散。检测根据：YD1214-,YD1215-,YD1032-测试内容：
⑴RMS相位误差； ⑵频率容限；
⑶功率控制； ⑷射频输出调制频谱；
⑸传导杂散发射； ⑹峰值相位误差；
⑺最大平均功率； ⑻突发时间功率关系；
⑼射频输出切换频谱； ⑽静态参照敏捷度。 ⑾辐射杂散发射

测试样机：6部（配电池及充电器）
测试配件：假电池2块；
射频测试线1根(需标注衰减赔偿值)；
测试资料：①核准无线电发射设备型号申请表1份；
②送检样品技术申报确认单1份；

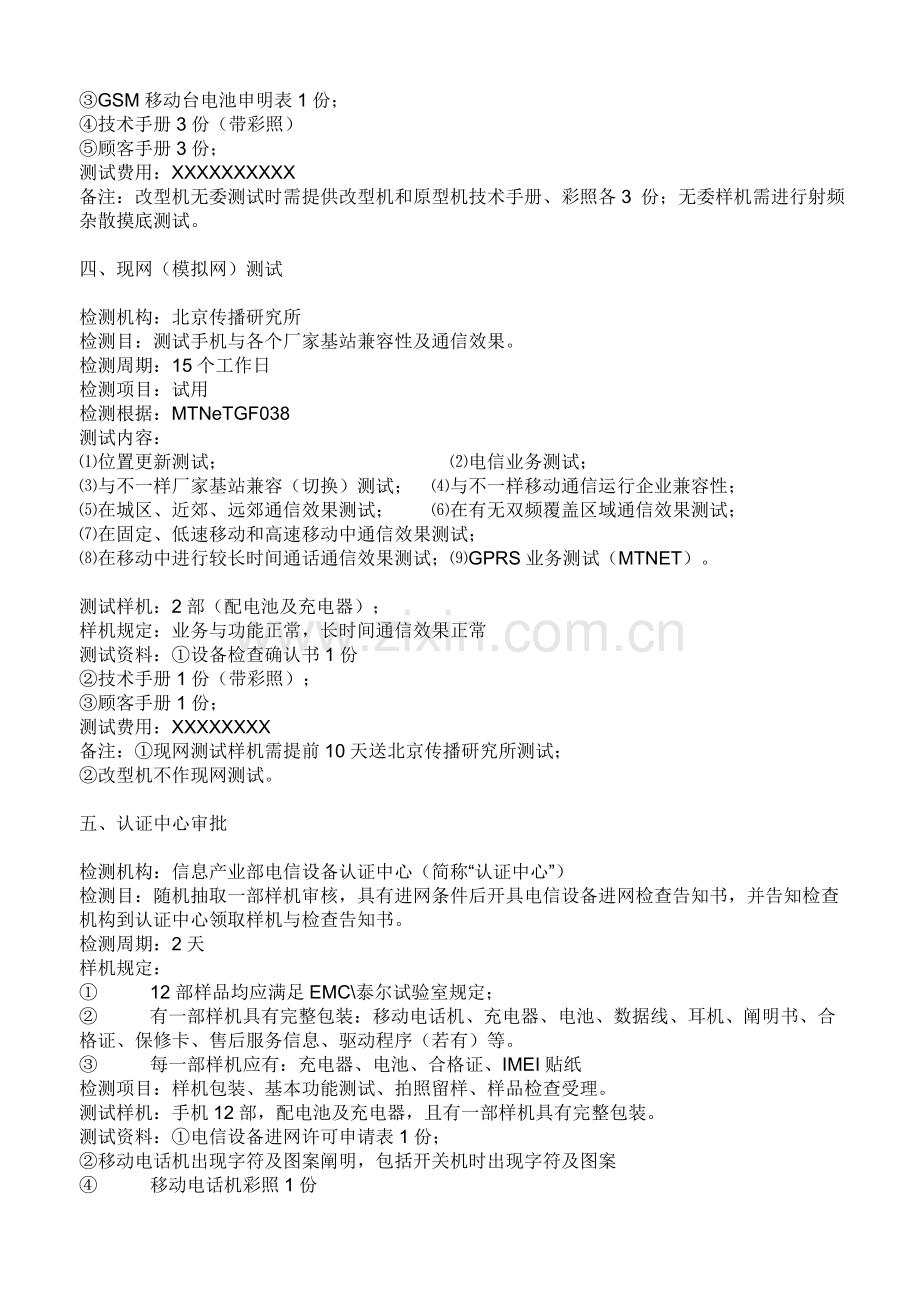

③GSM移动台电池申明表1份；
④技术手册3份（带彩照）
⑤顾客手册3份；
测试费用：XXXXXXXXXX
备注：改型机无委测试时需提供改型机和原型机技术手册、彩照各3 份；无委样机需进行射频杂散摸底测试。

四、现网（模拟网）测试

检测机构：北京传播研究所
检测目：测试手机与各个厂家基站兼容性及通信效果。
检测周期：15个工作日
检测项目：试用
检测根据：MTNeTGF038
测试内容：
⑴位置更新测试； ⑵电信业务测试；
⑶与不一样厂家基站兼容（切换）测试； ⑷与不一样移动通信运行企业兼容性；
⑸在城区、近郊、远郊通信效果测试； ⑹在有无双频覆盖区域通信效果测试；
⑺在固定、低速移动和高速移动中通信效果测试；
⑻在移动中进行较长时间通话通信效果测试；⑼GPRS业务测试（MTNET）。

测试样机：2部（配电池及充电器）；
样机规定：业务与功能正常，长时间通信效果正常
测试资料：①设备检查确认书1份
②技术手册1份（带彩照）；
③顾客手册1份；
测试费用：XXXXXXXX
备注：①现网测试样机需提前10天送北京传播研究所测试；
②改型机不作现网测试。

五、认证中心审批

检测机构：信息产业部电信设备认证中心（简称“认证中心”）
检测目：随机抽取一部样机审核，具有进网条件后开具电信设备进网检查告知书，并告知检查机构到认证中心领取样机与检查告知书。
检测周期：2天
样机规定：
① 12部样品均应满足EMC\泰尔试验室规定；
② 有一部样机具有完整包装：移动电话机、充电器、电池、数据线、耳机、阐明书、合格证、保修卡、售后服务信息、驱动程序（若有）等。
③ 每一部样机应有：充电器、电池、合格证、IMEI贴纸
检测项目：样机包装、基本功能测试、拍照留样、样品检查受理。
测试样机：手机12部，配电池及充电器，且有一部样机具有完整包装。
测试资料：①电信设备进网许可申请表1份；
②移动电话机出现字符及图案阐明，包括开关机时出现字符及图案
④ 移动电话机彩照1份
备注：送样12部样品应同步满足EMC、泰尔试验室检测规定。

六、送样样机准备

1、EMCEMC试验室测试项目
检测机构：通信计量中心
检测目：检查样品电磁兼容性与否符合国家及行业原则，并出具检测汇报。
检测周期：15个工作日（改型机7个工作日）。
检测项目：EMC（骚扰测试、抗扰度测试）、SAR（比吸取率）、安全性能测试。
检测根据：EMC：YD 1032-,
安全性能：GB 4943-。
SAR：无线通信终端电磁辐射测量措施。
测试内容：⑴辐射杂散骚扰；⑵传导持续骚扰；⑶辐射骚扰抗扰度；⑷AC射频场感应传导骚扰抗扰度；⑸浪涌（冲击）抗扰度；⑹辐射持续骚扰；⑺静电放电抗扰度；⑻电迅速瞬变脉冲群；⑼DC射频场感应传导骚扰抗扰度；⑽电压暂降和短时中断抗扰度；⑾安全性能测试。⑿电磁辐射性能（SAR)。

EMC试验室测试项目
测试样机：6套（包装完好，与市场销售产品一致）
测试配件：射频测试线1根，假电池2块，
不带铜铂PCB测试样条20条，
外壳基材样条20条，
手机外壳、LCD镜片、按键盘各4套；
测试资料：①终端设备登记表1份；
②安全器件列表及材料列表1份；
③电磁兼容元器件列表1份；
④充电器CEMC认证证书
⑤改型机需提供改型机、原型机技术手册各1份，彩照各3份；
⑥改型机顾客手册1份；
测试费用：XXXXXXXXXXX
备注：测试配件和测试资料在送样机时同步提供至认证中心

2、泰尔试验室测试项目
检测机构：中国泰尔试验室
检测目：检查抽检样品射频性能和音频性能是滞符合国家或行业原则，并出
具检测汇报。
检测周期：15个工作日（改型机7个工作日）。
检测项目：业务与功能、GSM900/DCS1800频段GSM射频性能、音频测试、环境适应性测试、寿命测试、电池性能、充电器安全性、GPRS射频性能；
检测根据：业务与功能、环境、寿命、音频性能、射频性能：YD/T1215-；
电池：GB/T18287-
充电器：YD/T965-1998
测试内容：
⑴包装、外观和装配； ⑵900MHZ频段射频性能；
⑶环境适应性测试； ⑷电池性能；
⑸GPRS业务和功能测试； ⑹1800MAZ频段GPRS射频性能；
⑺业务与功能测试； ⑻1800MHZ频段射频性能；
⑼寿命试验； ⑽充电器安全性；
⑾900MHZ频段GPRS射频性能；⑿音频性能测试

泰尔试验室测试项目
测试样机：6套（包装完好，与市场销售产品一致）
测试配件：射频测试线1根，
电池7块；耳机1个；数据线1根；存储卡1张；等其他
测试资料：①设备简介1份；
②改型机需提供技术手册2份（原型机、改型机各1份），彩照3份（原型机、改型机各3份）；
③改型机需提供顾客手册1份；
④音频测试条件阐明1份。
测试费用：
备注：测试配件和测试资料在送样机时同步提供至认证中心。

七、进网许可证书办理

办理机构：信息产业部电信管理局受理中心。
办理周期：10个工作日
所需资料：①EMC测试汇报；
②无委型号核准证；
③泰尔试验室测试汇报；
④现网（MTNET）测试汇报；
⑤GCF申明（FTA测试汇报）

九、改型机入网注意事项

1）改型机不规定作MTNET（现网）测试；
2）改型机EMC测试项目、泰尔测试项目根据改型鉴定决定，一般改型汇报中会给出需要测试项目；
3）改型机需提交《电信终端设备改型申报表》和改型阐明（技术改动阐明）；
4）改型手机 改型手机鉴定告知办理 鉴定告知办理：
办理机构：电信设备认证中心；
测试样机：原型机、改型机各1部，配电池及充电器；
所需资料：①改型申报表1份（需附带改动部份对比照片）
②改项8项阐明1份
③原型机、改型机技术手册各1份（带彩照）；
④顾客手册1份。
5）改型手机鉴定汇报办理：
办理机构：EMC、泰尔试验室；
办理周期：15个工作日
测试样机：EMC、泰尔试验室原型机、改型机各1部，配电池及充电器（共2部）
所需配件：假电池、射频测试线各1根；
办理阐明：认证中心对改型手机审查通过后，出具改型手机鉴定告知给泰尔试验室和EMC测试试验室，EMC和泰尔试验室对改型手机进行改型鉴定测试，并出具改型鉴定汇报。
6）改型鉴定审批：EMC泰尔改型鉴定测试通过后，企业向认证中心提交EMC、泰尔试验室出具改型手机鉴定汇报，经审批同意后，可以改型手机入网（后续与原型机相似）
7）无委：技术手册原型机、改型机各3份，彩照各3份，顾客手册各1份；
泰尔、EMC：技术手册原型机、改型机各1份，彩照各3份，顾客手册各1份。
除以上7点外，其他办理流程等均与原型机入网规定一致。

十、3C认证 认证

认证机构：中国强制认证China compulsory certification 英文缩写为“CCC”。
认证周期：5个工作日
所需资料：①强制性产品认证申请书1份；
②安全元器件清单1份；
③充电器CEMC认证证书；
④技术手册1份（带彩照）。
认证阐明：3C认证和进网许可证是独立两个认下过程。3C认证需获得EMC检查汇报、充电器CEMC证书后方可办理。

注意事项注意事项
􀁺如机型外观及开关机画面中有特殊字符或图案，请提前与测试认证部确定与否容许使用；
􀁺对于已经送样后，需要更改手机外观（包括字符、图形、按键等状况），需要重新送样；
􀁺对于已经送样后，需要更改设备型号，需要重新送样。
􀁺非移动定制手机，外观丝印及开、关机界面不容许出现“MO、CHIAN MOBILE”等有关字样及LOGO。
􀁺以移动定制版手机入网，必须拿到与中国移动企业签订入围协议才可办理。
􀁺入网资料及有关配件需提前准备。
􀁺样机照片要绝对清晰，尤其是图案、文字、不易照清晰应采用特写照片；照片要全面：包括正、背面，两个侧面，推拉、旋转正背面，翻盖后正面，上下端有文字也要，打开后背壳卸下电池后要照；照片与样机比例要不小于1：1。
􀁺英文阐明要用照片直接阐明。即此外打印照片，直接在照片（可以是黑白）上标出英文及图案意义，最终总体阐明非其他企业标识。

最新手机CTA进网检测规定变化简介
-07-28 17:23:24  来源：摩尔试验室  浏览次数：581  文字大小：【大】【中】【小】
关键字：CTA进网检测
    7月工信部再对手机产品入网测试项目做出了合适调整：根据以往测试状况，删除了部分比较成熟检查项目，以及某些设计应当重点由厂家自己控制检查项目；保留及增长波及网络及信息安全检查项目；保留及增长设计互联互通检查项目；保留重要波及消费者权益检查项目。与此同步，根据国家发改委有关规定在申请费用上也做了部分调整。
    最新调整已于7月18日开始施行，实行为期6个月过渡期。过渡期内对新增测试暂不进行不合格鉴定，不过会出具测试成果，以便企业改善产品。
    调整之后检查项目可分为19大类：
序号
内容
1
信息安全与功能
2
射频接受性能
3
数据接受性能
4
音频新能
5
信息安全协议
6
互联互通协议
7
卡与终端互通性能
8
电气安全
9
辐射持续骚扰
10
传导持续骚扰
11
射频场感应传导骚扰抗扰度
12
射频电磁场辐射抗扰度
13
经典放电抗扰度
14
天线性能（OTA）
15
电磁辐射限制（SAR）
16
鉴权加密兼容性
17
呼喊互通
18
多系统兼容性
19
网络适应能力

    通过调整之后GSM/GPRS类产品测试项目从204项减少到87项，共删减117项；CDMA 1X产品测试项目从324项减少到67项，共删减257项；WCDMA产品从259项减少到152项，共删减107项；CDMA 产品从292项减少到107项，共删减185项；TD-SCDMA产品从833项减少到414项，共删减419项。

    通过调整之后，功能项目原则参照原则也发生了较大变化：

    其他例如音频原则，天线性能(OTA)原则，GSM网络兼容性原则也发生了变化：

    在费用、检测项目调整过程中，为了减少对企业影响，送检程序基本保持不变，不过为了使企业更以便、流程更顺畅，局部上还是做了微调。
    1、 为了减少企业送样次数与地点，企业将用于网络兼容性检测样机一并送到电信设备认证中心（含深圳样机接受点），有关试验室统一从受理中心领取和偿还样机。
    2、 送样样机数量下调：
制式
性能
EMC
网络兼容性
合计
GSM
6
6
2(北京)/4（深圳）
14（北京）/16（深圳）
CDMA
6
6
0
12
TD-SCDMA
18
7
4
29
WCDMA
9
6
3
18
CDMA
9
6
3
18
GSM/CDMA
9
6
2（北京）/4（深圳）
17（北京）/19（深圳）
    3、 设备简介内容变化，设备简介内容不需试验室确认。
    4、 充电器、电池立案程序变化。增长或变更充电器、电池，仍需立案。性能、EMC试验室不再鉴定与检测。立案程序为：企业提交立案申请，电信设备认证中心初审，部电信管理局审批，电信设备进网管理网站公布立案内容。
    5、 时限上2G产品：8个工作日；3G产品：12个工作日。自试验室到电信设备认证中心领取样机之日开始计算检测时限。
    需要注意是试验室取走样机后2个工作日内确定与否满足测试条件，如出现需企业配合状况，需请企业安排工程师配合，同步受理系统会显示试验室与否已取走样机。一般需配合状况有：
无开孔和焊接射频电缆
无驱动程序等控制程序，或驱动程序不匹配
无音频测试所需位置、压力等参数图/表
无关键元器件清单
无假电池
无PCB及外壳测试样条
其他影响测试状况

    如短期内无法修改将会退回样机，准备好新样机之后重新送样。
    对应近期过渡期，提交申请时还需注意：
    1、 企业必须提供样机IMEI号与进网标志序号对应关系。单型号对应关系局限性80%将暂停该信号进网标志（含进网试用标志）发放；总体对应关系局限性70%，将暂停所有型号样机进网许可标志（进网试用标志）发放；
    2、 上传对应关系时判断所用TAC码与送检TAC一致性，不一致不能上传。假如新增TAC码是该型号在TAF/GSMA申请正式号码，可通过书面或电子邮件方式发给受理部，以便进行维护；
    3、 电信设备认证中心在接受企业提交公共资料、新企业申请材料时，都打印详细材料接受单，包括提交了什么文献、证书类材料与否原件等；
    4、 电信设备认证中心在接受企业提交各类申请文献是，都打印文献接受单；
    5、 每六个月提交企业状况简介应真实，包括生产地址、生产条件等；
    以上简介只是基于本次调整中大类变化状况，尤其提醒手机厂家需要注意是本次调整将OTA和SAR列为了必须通过测试规定，这比此前CTA技术规定，在实际上是加严了。
