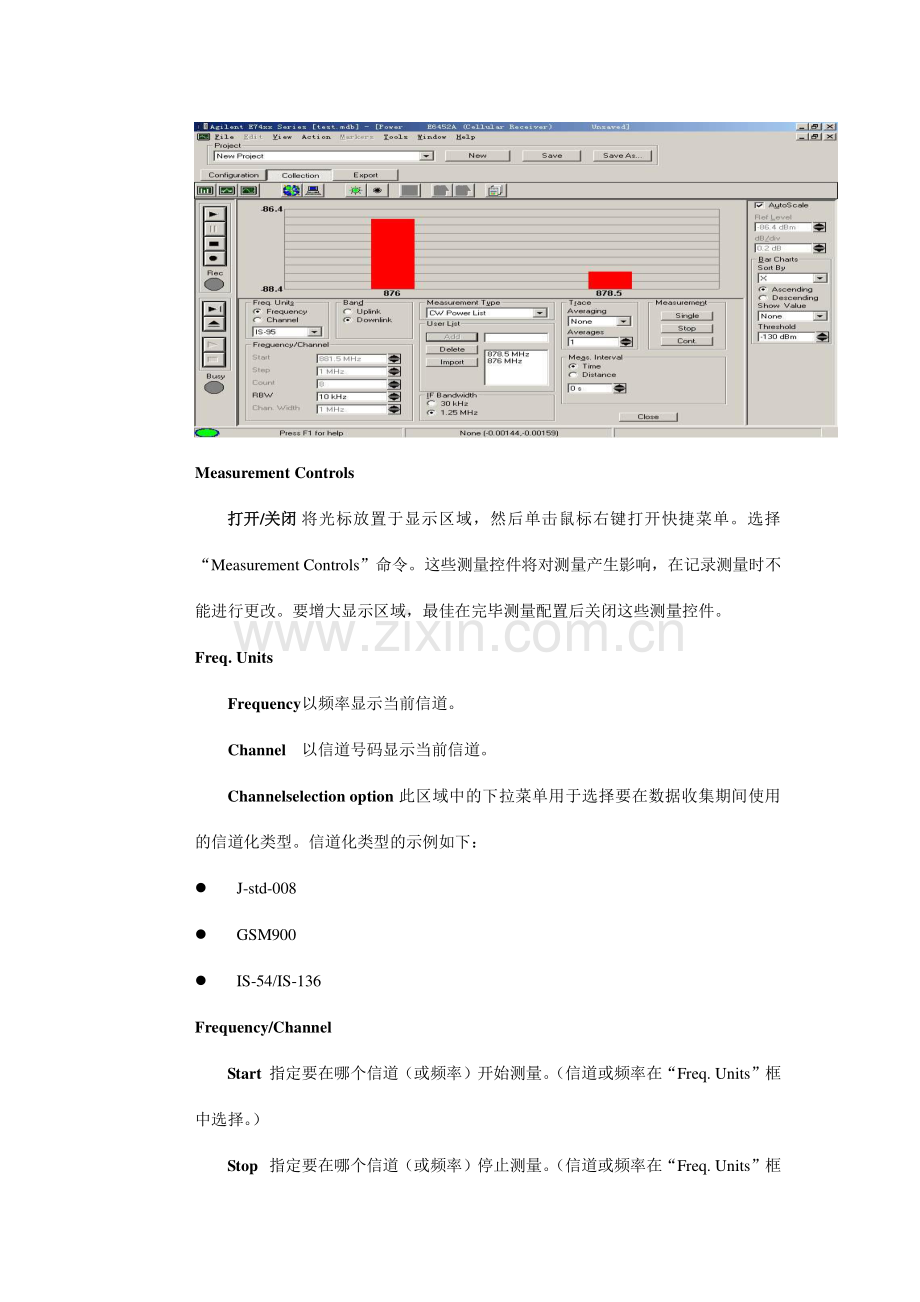

Measurement Controls 打开打开/关闭关闭 将光标放置于显示区域，然后单击鼠标右键打开快捷菜单。选择“Measurement Controls”命令。这些测量控件将对测量产生影响，在记录测量时不能进行更改。要增大显示区域，最佳在完毕测量配置后关闭这些测量控件。Freq.Units Frequency 以频率显示当前信道。Channel 以信道号码显示当前信道。Channelselection option 此区域中的下拉菜单用于选择要在数据收集期间使用的信道化类型。信道化类型的示例如下：J-std-008 GSM900 IS-54/IS-136 Frequency/Channel Start 指定要在哪个信道（或频率）开始测量。（信道或频率在“Freq.Units”框中选择。）Stop 指定要在哪个信道（或频率）停止测量。（信道或频率在“Freq.Units”框中选择。）Start 设立所需的起始频率或信道。Step 测量之间的频率或信道增量。Count 频率步长或信道的数量。RBW 设立分解带宽。它与测量的等效噪声带宽(ENBW)相同。注：此参数仅用于 CW 功率测量。Chan.Width 设立要测量功率的信道宽度。注：此参数仅用于信道功率测量。Measurement Type Channel PowerList 测量用户定义的频率列表中各频率的信道功率。该列表在“User List”组中输入。Channel PowerTrace 测量由“Frequency/Channel”组中的“Start”、“Step”和“Count”条目定义的一组均分 CW 功率。CW Power List 测量用户定义的 CW 功率列表。它类似于频谱分析仪测量点。该列表在“User List”组中输入。CW Power Trace 测量由“Frequency/Channel”组中的“Start”、“Step”和“Count”条目定义的一组均分信道。Band 所有测量均在所选波段上进行。Uplink 用于定义上行链路的测量。Downlink 用于定义下行链路的测量。User List Add 要向“User List”中添加值，先在文本框中输入一个值，然后单击“Add”。根据测量类型的不同，一个列表可以包含多达 40 个值。显示出来的是该列表中的前 20 个值（按照您的排序标准排列）。提醒：假如您正在查看前 20 个值，并且选择了升序显示，那么切换到降序就可显示后 20 个值。Delete 要从“User List”中去除一个值，单击“Delete”。Import 用于从文本文献中导入用户列表。单击此按钮，然后找到包含用户列表的文本文献。虽然将只显示前 20 个条目，但对文本文献中列表的大小并没有限制。用户列表文本文献示例：,Frequency,GSM900120,Channel,Uplink89,Channel,Uplink 注：注：“Uplink”和“Downlink”字段为可选字段。默认值为“Downlink”。该列表可以既包含上行链路信道又包含下行链路信道。第一个通道应包含要使用的信道化类型（J-std-008、GSM900、IS-54/IS-136）。Trace None 禁用平均。Group 计算 n 个测量周期的平均值，并且每 n 次测量显示一次结果。Running 将新的结果计算成最终结果和新测量值的加权和。最终结果由(n?)/n 加权。新的结果由 1/n 加权。每次新的测量都将产生一个新的结果。At Least 计算至少 n 次测量的平均值并将它们显示为单个结果。“At least”表达测量次数(n)的最小值。只要可以，它就会在分派的时间内进行更多次的测量。假如在分派的时间内，它无法进行至少 n 次测量，黄色的“busy”指示灯将变亮。Max Hold 显示选择“Max Hold”后所有测量的最大值。每个测量周期均显示结果。Averages 在“Group”和“Running”平均模式中使用的因数 n。Meas.Interval 使用此控件可以在不同的虚拟前面板上设立测量的执行速率。Time 准时间分隔连续的测量。输入 0 可以尽也许地加快测量速度。Distance 按距离分隔连续的测量。该功能只有在系统配置了 GPS 装置时才可用。测量将按以下最低速率进行：*（所需距离）/（当前速度）每秒*每 5 秒进行一次测量输入 0 可禁用按距离分隔。Measurement Single 执行一次扫描，然后停止。Stop 立刻停止扫描。Cont.在单击“Stop”或“Single”之前，“Continuous”模式将继续扫描。IF Bandwidth IF（中间频率）带宽选择可以在测量速度和即时动态范围之间达成平衡。Narrowband。“Narrowband IF”选项在测量小的信号时使较大的信号保持衰减，从而扩大测量的动态范围。然而，由于每一步解决的频段范围较小，所以会延长完毕测量所需的时间。Wideband。假如选择 Wideband IF，将在相同的时间内可解决较大的频段范围。当小信号和大信号同时存在时，假如它们都处在 IF，由于模数转换器的动态范围有限，也许不易检测到小信号。Close 单击即可关闭该虚拟前面板。Display Controls 打开打开/关闭关闭 将光标放置于显示区域，然后单击鼠标右键打开快捷菜单。选择“Display Controls”命令。“Display Controls”每次显示一个测量。虚拟前面板可同时显示若干个测量。“Display Controls”将影响最下方的显示。要激活不同的测量显示，可在所需显示上单击。“Display Controls”不影响正在测量或记录的数据，并且可在路测会话或回放期间更改。注：注：标记的位置显示在显示窗口上。激活标记以粗体显示。AutoScale 它将自动选择参照级别和缩放比例，使整个测量结果可以在显示区上显示。Ref Level 所选参照级别就是参照位置的垂直轴缩放比例。参照位置位于显示区域坐标方格的顶部。要进行更改，输入所需的值。dB/div 显示的垂直缩放比例。要进行更改，在文本字段中输入所需的值。Bar Charts-Sort By X 按照 X 轴频率或信道号码对直方条排序。Y 按照 Y 轴功率值对直方条排序。History 按选择的顺序排序。使给定频率或信道的测量结果保持在 X 轴上的相同位置。假如使用阈值来显示测量结果的子集，这种排序方法将尽量保持给定测量的显示位置。Ascending/Descending 为在“Sort By”字段中选择的排序方法选择顺序。Show Value None 每个直方条的顶部不显示任何值。Power 显示功率级别(dBm)。Threshold 选择后可更改显示的测量结果数。只有结果大于或等于阈值的测量才会显示出来。只用于直方图显示。这也许会减少显示的测量结果数。4.6.3GPS 全球定位系统面板：全球定位系统面板：Measurement Controls 打开/关闭 将光标放置于显示区域，然后单击鼠标右键打开快捷菜单。选择“Measurement Controls”命令。这些测量控件将对测量产生影响，并且在记录测量时不能进行更改。要增大显示区域，最佳在完毕测量配置后关闭这些测量控件。Measurements GPS Satellites 显示所使用的 GPS 系统接受到的卫星信号强度。绿色直方条表达 GPS 锁。GPS Statistics 显示 GPS 信息。所显示的单元可以使用显示控件来进行更改。Mini Map 显示 GPS 所拟定的运载工具的路线。还会显示运载工具当前的经度和纬度。使用显示控件可认为实时链接的测量显示装载地图。注：有关设立 GPS 接受机的重要信息，请参照“Advanced”选项卡。Reset 单击“Reset”可将软重置发送到 GPS 接受机。根据 GPS 接受机的模式，该操作通常会重置并重新启动卫星信号获取。重置也许会需要几分钟时间。Set Clock 单击“Set Clock”可将 PC 时钟设立为 GPS 时间。注：CPU 时间通常设立为与 GPS 时间匹配。由于 GPS 时间与 CPU 时间没有固定的关系，所以系统必须表征偏移，以解决各种测量定期问题。当时间显示为红色时，表白表征仍在进行过程中。单击“Set Clock”时将导致一个警告。当时间显示为黑色时，表征过程结束。Close 单击即可关闭“Positioning”虚拟前面板。查看状态线消息,状态线显示如下消息：Doing position fixes.Dont have GPS time yet.PDOP is too high.(the geometry of the satellite is such that there is probably a large error in the position)No usable satellites.Only n usable satellite.The chosen satellite is unusable.这些消息来自 GPS 接受机。有关这些消息的完整说明，请参照您的 GPS 装置所附带的文档。Display Controls 打开打开/关闭关闭 将光标放置于显示区域，然后单击鼠标右键打开快捷菜单。选择“Measurement Controls”命令。这些测量控件将对测量产生影响，并且在记录测量时不能进行更改。要增大显示区域，最佳在完毕测量配置后关闭这些测量控件。控件 说明 AutoScale 自动调整显示。Auto Pan 在当前位置接近显示区域边沿时自动平移地图。平移时将保持当前的缩放比例。Map Tools 这些选项中的一部分将仅在启用“Auto Pan”后出现。Select 单击该选项并将光标放在警报图标上。单击鼠标即可显示警报。Zoom In 在地图区域中单击鼠标可放大光标所在位置。选中“AutoScale”后该控件不可用。Zoom Out 在地图区域中单击鼠标可缩小光标所在位置。选中“AutoScale”后该控件不可用。Pan 在地图区域中单击并按住鼠标按钮。光标将变为手形，您可以拖动地图以显示任何位置。选中“Auto Pan”或“AutoScale”后该控件不可用。Label 用于在地图上显示用户指定的标签（与“Automatic Labels”相对）。单击该选项并将光标放置于地图区域上。单击某条街道或其它地图对象。假如地图文献中有该对象的标签，则将显示该标签。Map Layers 单击后会出现“Map layer control”对话框。使用该对话框可控制导入的地图文献的显示。Add Raster 单击后会出现用户定义的地图对话框。使用该对话框可导入光栅图像文献并将其转换为分层的地图。支持 GIF、TIF 和 PNG 格式。Legend 单击可更改图例 Auto Legend“Automatic legend generation”可根据具有代表性的样本数据生成图例。Delete Labels 使用标签工具删除所有添加的标签。Position Format 使用“Position Format”下拉列表从以下选项中选择：dec deg dir?带有罗盘方向的十进制度数(55.982575 N)deg:min:sec dir-带有罗盘方向的度数、分数、秒数 (55:58:57.086 N)dec deg-正/负十进制度数 (-3.379434)deg:min:sec-正/负度数、分数、秒数 (-3:22:46.025)UTM-通用横向麦卡托。一种坐标系，用于根据区、北向和东向来指定位置。选择后，该位置格式将显示在 GPS 记录信息中。Velocity Units 使用“Velocity Units”下拉列表从以下选项中选择：米/秒（将显示为“mps”）英里/小时（将显示为“mph”）公里/小时（将显示为“kph”）Altitude Units 使用“Altitude Units”下拉列表从以下选项中选择：米（将显示为“m”）英尺（将显示为“ft”）4.6.4 频谱仪面板频谱仪面板 Measurement Controls 打开打开/关闭关闭 将光标放在显示区域，单击鼠标右键以打开快捷菜单。选择“Measurement Controls”命令。这些测量控件将对测量产生影响，并且在记录测量时不能进行更改。要增大显示区域，最佳在完毕测量配置后关闭这些测量控件。Freq.Units Frequency 以频率显示当前信道。Channel 以信道号码显示当前信道。Channelselection option 使用此区域中的下拉菜单可以选择要在数据收集期间使用的信道化类型。信道化类型的示例如下：J-std-008 GSM900 IS-54/IS-136 Frequency/Channel Center 设立所需的中心频率或信道。Span 设立所需的频率或信道范围。RBW 设立分解带宽。它与测量的等效噪声带宽 ENBW 相同。Start 设立所需的开始频率或信道。Stop 设立所需的停止频率或信道。Band 所有测量均在所选波段上进行。Uplink 可定义上行链路的测量。Downlink 可定义下行链路的测量。Trace Disp.Length 屏上显示的点数。显示长度只影响显示分辨率，而不影响测量精度。Averaging None 禁用平均。Group 计算 n 个测量周期的平均值，并且每 n 次测量显示一次结果。Running 将新的结果计算成最终结果和新测量值的加权和。最终结果由(n1)/n 加权。新的结果由 1/n 加权。每次新的测量都将产生一个新的结果。Max Hold 显示选择“Max Hold”后所有测量的最大值。每个测量周期均显示结果。Averages 在“Group”和“Running”平均模式中使用的因数 n。Average Mode 选择以拟定对日记还是对实际功率结果进行平均：“log pwr”取日记结果的平均值。“Pwr”在计算对数前取数据的平均值。Meas.Interval 使用此控件可以在不同的虚拟前面板上设立测量的执行速率。Time 准时间分隔连续的测量。输入 0 可以尽也许地加快测量的运营速度。Distance 按距离分隔连续的测量。该功能只有在系统配置了 GPS 装置时才可用。测量将按以下最低速率进行：（所需距离）/（当前速度）每秒 每 5 秒进行一次测量输入 0 可禁用按距离分隔。Measurement Single 执行一次扫描，然后停止。Stop 立刻停止扫描。Cont.在单击“Stop”或“Single”前，“Continuous”模式继续扫描。IF Bandwidth 使用“IF Bandwidth”（中频，intermediate frequency）选项可以使测量速度和即时动态范围达成平衡。Narrowband。“Narrowband IF”选项在测量小的信号时使较大的信号保持衰减，从而扩大测量的动态范围。然而，由于每一环节都需要解决较小的频段，所以将延长完毕测量的时间。Wideband 选择“Wideband IF”，将同时解决较大的频段。存在大的信号时，假如小信号和大信号都处在 IF，由于模数转换器的动态范围有限，也许不易检测到小信号。Close 单击以关闭虚拟前面板。Display Controls 打开打开/关闭关闭 将光标放在显示区域，单击鼠标右键以打开快捷菜单。选择“Display Controls”命令。显示控件每次解决一个测量显示。虚拟前面板可同时显示若干个测量。显示控件将影响最下方的显示。要激活不同的测量显示，可在所需显示上单击。“Display Controls”不影响正在测量或记录的数据，并且可在路测会话或回放期间更改。注：标记的位置显示在显示窗口上。激活标记以粗体显示。控件 说明 AutoScale 它将自动选择参照级别和缩放比例，使整个测量结果可以在显示区上显示。Ref Level 所选参照级别就是参照位置的垂直轴缩放比例。参照位置位于显示区域坐标方格上。要进行更改，输入所需值。dB/div 显示的垂直缩放比例。要进行更改，在文本字段中输入所需的值。Markers Add 单击“Add”打开标记。再次单击“Add”以添加其它标记。每个标记都进行编号。要移动标记，将光标放置在标记上，并将其拖动到新的位置或使用箭头键以精拟定位。激活标记以粗体标注。Delete 单击“Delete”以删除激活标记。Delta 单击“Delta”以添加与激活标记关联的 delta 标记。To Max 将激活标记放置于迹线的峰值处。To Center 更改测量设立，使显示的中心与激活标记的 X 轴位置对齐。4.6.5 计算机状态面板计算机状态面板 可以显示当前计算机的资源情况。由于在整个测试过程中面板打开的多少，虚拟面板里的参数设立需要计算机的运算支持，从计算机状态面板可以看到计算机目前的状态是否满足测试的需要。4.7 数据的收集与记录数据的收集与记录 1.从下拉列表中选择一个项目或创建一个新项目。2.选择“Collection”模式。3.单击“Record”。4.输入新数据集的名称，或接受默认名称。窗口右侧的绿色指示灯将点亮，表达正在收集数据。5.单击“Pause”可暂停收集数据。窗口右侧绿色的格状指示灯将闪烁，表达暂停收集数据。6.单击“Stop”可停止收集数据。注意：注意：记录之前必须先打开要记录的面板，把不必要的虚拟面板关掉，并且存储一次。4.8 数据的回放数据的回放 1 选择“Collection”模式。2 从“Tools”菜单选择“Playback”。3 从“Data Set”下拉列表中选择要播放的数据集。4 设立所需的回放速度。5 单击“Play”。室内测试室内测试 室内测试与室外测试的区别在于硬件连接，硬件配置和GPS全球定位系统面板。1 室内的硬件连接上可以不接 GPS 天线。2 室内的硬件配置上必须把 GPS 设备删掉，然后添加新设备：computer pen computer fix 3 室内测试时 GPS 全球定位系统面板可以添加以下几种格式的地图：*.tab *.png *.tif 注意：注意：在测试过程中在特殊点需要手动添加航标点。4帮助文献的使用帮助文献的使用 安捷伦路测仪软件拥有相称完善的中文帮助文献，在运营过程中我们碰到任何不明白的地方只要按 F1，相应的帮助信息就可弹出来。5常用参数的介绍常用参数的介绍 GPS 定期偏移定期偏移 定期偏移的定义是：导频信号实际接受的时间与其理论发射时间的偏差，理论发射时间由 GPS 定期定义。用于检测基站定期偏移问题。定期偏移问题可产生“孤岛”社区，使得难以将呼喊越区切换到相邻社区。Ec 从单个基站的导频信道上接受到的总功率。Io Io 是在进行 Ec/Io 测量时对 1.2288 MHz 波段中总功率的测量。Io 测量单独进行且与 Ec/Io 同时进行。假如存在“All Pilots”或“Top N”测量，则将在收集 Ec/Io 数据的整个短码期(26.7 ms)内测量 Io。假如在只有“Zoomed”测量或“User List”测量的情况下，只对部分短码期进行测量，那么返回的 Io 将只是这部分用来收集 Ec/Io 数据的短码期的平均总功率。Ec/Io 单个基站的导频信道的分功率与总功率的比率。由于 Ec 和 Io 是单独测量的，系统可检测到低劣的信号质量，并告诉您是由于 Ec 值低还是由于 Io 值高。这有助于快速解决覆盖范围与干扰之间的问题。Ec/Io 值高意味着来自其它基站和噪音的干扰较少，且是基站性能的体现。将 Ec/Io 绘制为图时，可用于拟定覆盖率较低的区域。载波错误载波错误 显示被测载频和用户指定的载频之间的偏差。载波错误产生的因素涉及基站载波错误和移动时的多普勒频移。所有导频迹所有导频迹线线(Ec/Io)测量与所有导频相关的 Ec/Io。所有导频的所有导频的 Io 测量与所有导频相关的 Io。前前 N 个导频个导频(Ec/Io)显示已接受的前 N 个导频信道的 Ec/Io，其中 N 是用户定义的整数，其范围是 1 至 20。数据在直方图中显示。前前 N 个导频信道的个导频信道的 Io 显示已接受的前 N 个导频信道的 Io，其中 N 是用户定义的整数，其范围是 1 至 20。导频列表导频列表(Ec/Io)显示导频列表的 Ec/Io。导频列表的导频列表的 Io 显示导频列表的 Io。导频定期延迟导频定期延迟 定期延迟可显示在“Top N”和“User List”测量的每个直方图显示区域上。定期延迟的定义是导频信号的接受时间与理论发射时间的偏差，理论发射时间由 GPS 定期拟定。产生定期延迟的因素涉及传播延迟和基站定期问题。载频状态 评估每个测量更新调用的载波恢复算法是否成功，以跟踪漂移的 CDMA 载波。“Drifting”表达装置不能拟定其时间同步且移动结果不可靠。“Valid”表达该算法成功接受到载波。“Free Running”表达恢复失败，因此正在使用上一个有效的载波恢复。CDMA 时间戳时间戳将结果发回 PC 之前，CDMA 测量记录的时间戳，以 1024 秒为模。CDMA 时间戳不能与测量的 PC 时间戳完全同步，但是其精确度足以拟定测量更新之间时间差。缩放的导频迹线缩放的导频迹线(Ec/Io)显示用户指定的“center/span”或“start/stop”chip 或 PN 偏移值的 Ec/Io。放大导频的放大导频的 Io 显示放大测量的 Io。122 鼎利鼎利 CDMA 路测软件介绍（路测软件介绍（Panorama 5）Pilotpanorama Version5是由珠海鼎利公司开发的CDMA测试和分析系统，目前该系统在联通运营商和相应的工程公司使用较广泛。具体的使用手册可以到鼎利网站下载（.com）。其功能重要涉及以下几个方面：测试功能模块 支持两个以上测试手机和接受机 支持室内、室外及Markov测试 支持IS95A/B 和CDMA20231X 测试 支持对测试手机的呼喊方式控制 维护功能模块 基站/社区数据、测试数据和地图数据的综合管理 基站/社区数据、测试数据和地图数据的自动引入 MapInfo 格式（MIF）地图的直接引入 AutoCAD 格式（DXF）地图的直接引入 测试数据的合成和过滤 增长对社区、邻社区数据的自动检查和建议 增长对O M C R、M S C 和B S C 的管理 M a p 窗口 支持高度图的三维显示 支持矢量图和扫描图 支持标注图的显示 支持Clutter 地图 高度图Profile 的显示 允许自定义矢量 允许自定义标注 测试数据所有参数在测试途径的覆盖显示 测试数据与服务社区和测试邻社区的自动关联 切换和掉话点的显示 用户自定义事件的显示 允许对测试数据的局部移动和删除 允许度分秒类型经纬度的显示 基站的显示 基站信息显示 更快速和方便的显示 多个过滤条件在地图窗口的综合显示 过滤条件与数据选择功能在地图窗口的综合 Graph 窗口 多个参数在同一个Graph 窗口显示 Message 浏览窗口 显示并解码所有三层和二层信息 信息类型的查找 支持完整的1X 信息解码，并分析三层信息反映的网络问题 Status 窗口 根据测试信息内容分类显示至多个相关小窗口中 TemporalSearcher 窗口 显示Searcher 数据的多径分布 以Chart 显示Searcher 值的分布以及相应的Finger 以文字形式显示Searcher 值的分布 图形背景、不同类型P N 的显示方式设立 记录工具 Total Ec/Io、Max Ec/Io 的记录 不同Finger 的Ec/Io 的分布记录 Handoff 状态记录 Handoff 事件记录 RxAGC、TxAGC 以及TxAdj.分布记录 切换间隔、切换时间记录 FFER、FCH/SCHFER Markov 和MUX1、MUX2 以及SCHMUX 记录 RLP 传输速率、FTP 上传/下载文献速度 Ping 延时、Setpoint、SCH 发射功率记录 呼喊记录 对呼喊时间延迟的记录 根据指定的任意区域的记录 对多个测试数据的综合记录 对指定过滤条件的记录 对指定期间范围的测试数据的记录 报表工具 自动插入记录结果 支持MS Word 格式 支持HTML 格式 各种图表形式的设立和显示 过滤工具 最多24 个独立的过滤条件的建立 多个过滤条件的合成 对多个测试数据的合成过滤和合并 诊断工具 对弱Ec/Io 的诊断 对邻社区的诊断 FFER 诊断 PN 污染诊断 对掉话的诊断 对自定义事件的诊断并自动生成报表 测试数据编辑 指定范围的测试数据删除 指定范围的测试数据移动 13 测量仪器使用介绍测量仪器使用介绍 一、一、HP8594E 频谱仪使用介绍频谱仪使用介绍 先连接好电源，注意为了保护仪器地线必须要接地；频谱仪校准：一般需要每年到国家指定的设备计量所进行校验；并在每次使用测试前需要校准，检查仪表是否需要校准的方法是：用一根短馈线接频谱仪的输入接口，另一端接 CAL OUT 口，把频谱仪 RBW 调为 300K，VBW 调至 300K，参考电平 REF 调至-20dBm，中心频率设为 300M，看频谱仪的读数是否为-20dBm，假如是的话，说明频谱仪不用校准。该仪器的重要功能键界面：左下角是一个电源开关（line）显示屏幕上也有相应选项的按键，右边板面上下重要涉及：频率设立（FREQURNCY）、带宽设立（SPAN）、电平设立（AMPLITUDE）、设值大小调节旋转按钮，重启键（PRESET）功率测试键（MEAS/USER）取峰值（MKR）等等，下方尚有 09，十个数字键，以及相应的单位。在使用中，注意仪器的输入、输出等取值范围：RF OUT50，输出最大取值为+30dB.1）当我们按 1 的环节连接好仪器后，就可以进行对直放站测试了，在此过程中，重要涉及设立中心频率、带宽、参考电平、RBW 等等。2）在测试前我们要预先把仪器设立好；3）直放站和干放测试注意事项：进行功率测试时应对频谱仪进行相应的设立，如中心频率、带宽、Ref LeveL（参考电平）、Atten（衰减）、RBW 等仪器参数，测试输出功率时应在仪器输入端加衰减器，以防大功率烧坏仪器，此外有条件时最佳采用功率计进行测量。上、下行增益测试：A、用带扫频源的频谱分析仪进行测量 B、用信号源加频谱分析仪进行测量 C、下行增益可用输出端信号功率减输入端信号功率得出 上、下行工作频带测试（3dB 带宽）：D、用带扫频源的频谱分析仪进行测量-常用方法 E、用信号源加频谱分析仪进行测量-一般不采用 上行噪声电平：测试时应注意仪器的RBW的设立（GSM应设立为200KHz，设立为 100K 时应在测试结果上加 3dB；CDMA 的 RBW 应设立为1.23MHz，设立为 1MHz 应在测试结果上加 1dB）GSM 直放站主用频点信号电平及最强邻频电平可在频谱分析仪上直接读出。4）下面我们分别来介绍一下在实际测试 CDMA 与 GSM 中的使用方法：测试项目 CDMA 直放站 GSM 直放站 施主天线输入信号强度 1、取最大电平值测试参数如下：中心频率：878.49MHz 带宽（SPAN）：10MHz 参考电平（REF）：-20dBm ATTEN：-10dB RBW：1MHZ 在测试结果上大体加1dBm就是测量值。2、读功率测量值测试参数如下：中心频率：878.49MHz 带宽（SPAN）：10MHz 参考电平（REF）：-20dBm 中心带宽：1.23 MHz 接着按 MEAS/USER 进行信道功率测试，在频谱仪屏幕的左上角直接读取读数即为所测量值。一般读数为-45-60 dBm之间为最佳。1、取最大电平值测试参数如下：中心频率：根据实际情况而定，一般先设为 957 MHz，根据读数再重新定义中心频率。带宽（SPAN）：10MHz 参考电平（REF）：-20dBm ATTEN：-10dB RBW：100 KHz 在测试结果上大体加上 3dBm 就是测量值。2、读功率测量值测试参数如下：中心频率：根据实际情况而定，一般先设为 957 MHz，根据读数再重新定义中心频率。带宽（SPAN）：10MHz 参考电平（REF）：-20dBm ATTEN：-10dB 中心带宽：200KHz 接着按 MEAS/USER 进行信道功率测试，在频谱仪屏幕的左上角直接读取读数即为所测量值。一般读数为-45-60 dBm 之间为最佳。直放站下行输出功率 1、取最大电平值测试参数如下：中心频率：878.49MHz 带宽（SPAN）：10MHz 参考电平（REF）：+20dBm ATTEN：30dB RBW：1MHZ 在频谱仪输入口加一个 30dBm 衰减器 在测试结果上加上 31dBm 就是测量值。2、读功率测量值测试参数如下：中心频率：878.49MHz 带宽（SPAN）：10MHz 参考电平（REF）：-20dBm 中心带宽：1.23 MHz 在频谱仪输入口加一个 30dBm 衰减器 接着按 MEAS/USER 进行信道功率测试，在频谱仪屏幕的左上角直接读取读数加上 30dBm 即为所测量值。2W 主机一般读数为+3033dBm 之间为最佳。1、取最大电平值测试参数如下：中心频率：根据实际情况而定，一般先设为 957 MHz，根据读数再重新定义中心频率。带宽（SPAN）：10MHz 参考电平（REF）：+20dBm ATTEN：30dB RBW：100 KHz 在频谱仪输入口加一个 30dBm 衰减器 在测试结果上大体加上 33dBm 就是测量值。2、读功率测量值测试参数如下：中心频率：根据实际情况而定，一般先设为 957 MHz，根据读数再重新定义中心频率。带宽（SPAN）：10MHz 参考电平（REF）：-20dBm ATTEN：-10dB 中心带宽：200KHz 在频谱仪输入口加一个 30dBm 衰减器 接着按 MEAS/USER 进行信道功率测试，在频谱仪屏幕的左上角直接读取读数即为所测量值。2W 主机一般读数为+3033dBm 之间为最佳。直放站上行增益 1、频谱仪设立如下：中心频率：833.49MHz 带宽（SPAN）：10MHz 参考电平（REF）：+20dBm ATTEN：30dB RBW：1MHZ 2、信号发生器设立如下：中心频率：833.49MHz 输出功率：-65-75 dBm 之间 在频谱仪输入口加一个 30dBm 衰减器 取频谱仪上读数最大电平值。3、上行增益=-（信号发生器的输出功率-30dBm+读数）1、频谱仪设立如下：中心频率：912MHz 带宽（SPAN）：10MHz 参考电平（REF）：+20dBm ATTEN：30dB RBW：1MHZ 2、信号发生器设立如下：中心频率：912MHz 输出功率：-65-75 dBm 之间 在频谱仪输入口加一个 30dBm 衰减器 取频谱仪上读数最大电平值。3、可取多个中心频率检查直放站主机带内是否平衡。4、上行增益=-（信号发生器的输出功率-30dBm+读数）直放站下行增益 计算公式：直放站下行增益=下行输出功率-施主天线输入信号强度 计算公式：直放站下行增益=下行输出功率-施主天线输入信号强度 直放站上行底噪 直放站下行输出口接分布系统或假负载，上行输出口接频谱仪。频谱仪设立如下：中心频率：833.49MHz RBW：1MHz SPAN：20M 参考电平：-20dBm 或视情况而定 读数：取最高电平值（不涉及瞬间值），加上 1dBm 直放站下行输出口接分布系统或假负载，上行输出口接频谱仪。频谱仪设立如下：中心频率：912MHz RBW：1MHz SPAN：20M 参考电平：-20dBm 或视情况而定 读数：取最高电平值（不涉及瞬间值），减小 6dBm 二、二、Site Master S331 系列使用介绍系列使用介绍 Site Master 频 率 覆 盖 为 25 MHz 至 3300 MHz，适 合 在 VHF，广 播，传 呼，蜂 巢 式，PCS/GSM 和 ISM 和 WLL 频 率 带。Site Master 天馈线分析仪的重要用途为：在射频传输线、接头、转接器、天线、其它射频器件或系统中查找问题。S332B还具有频谱分析功能，有效辨认干扰信号、监测信号质量。一、Site MasterSite Master 性性 能能 指指 标标 回波损耗回波损耗 范围：0.00-54.00dB 分辨率：0.01dB SWR 范围：0.00-65.00 分辨率：0.01 故障点定位（故障点定位（DTF）垂直范围：回波损耗：0.00-54.00dB SWR：1.00-65.00 水平范围：0-数据点 X 分辨率，最大到 1000m（3281ft）数据点=129,256,516,水平分辨率：同轴 分辨率(m)=1.5X108(vp/f)注：vp为电缆的相对传播速度；f为起始和终止频率为差（Hz）波导波导 分辨率（m）=1.5X108(SQR1-(Fc/F1)2/f)注：FC为波导的截止频率（HZ）F1为起始频率（Hz）f为起始和终止频率之差（Hz）增益和插入损耗增益和插入损耗 范围：-120.0-+100.0dB 分辨率：0.1dB RF 功率检测（选件）功率检测（选件）显示范围：-80.0-+80.0dBm 10.0pW-100.0kW 检波器范围：-50.0-+20.0dBm 10.0W-100.0mW 偏轩范围：0.0-+60.0dB 分辨率：0.1dB/0.1XW 传输线损耗（单端口）范围：0.00-20.00dB 分辨率：0.01dB 最大输入功率 N(f)测试端口：+20.00dBm RF 功率检波器：+20.00dBm,500Hm 频谱分析仪频谱分析仪 频率范围：漂移1ppm/年；精度 2ppm 扫频带宽：0Hz，100KHz-1.2GHz/3GHz 扫描时间：0.5 秒 分辨率带宽：10KHz,30KHz,100KHz,1MHz 视频带宽：3KHz，10KHz，30KHz，300KHz SSB 相位噪声 4dBc/Hz(1GHz30KHz 偏置)杂散响应：输入相关70dBm 杂波：驻留响应-80dBm 幅度测量范围：-90dBm+20dBm 动态范围：60dB 安全输入功率：测量最大输入+20dBm 最大烧毁功率+27dBm+50Vdc 平均显示：噪声电平90dB 动态范围的双端口动态范围的双端口 RF 分析仪分析仪 双端口的 Site Master 天馈线分析仪，具有第二个测试端口，专门用于对隔离度、增益和插入损耗的测量。隔离度隔离度 具专利注册的高抗 RF 干涉信号干扰设计和90dB 的动态范围，使得双端口的 Site Master 天馈线分析仪，可以准确地在基站现场测量天线之间的隔离度。增益增益 通过测试塔顶多工器和低噪声放大器，可改善边带信号强度和减少天线数目。用于在地面上进行安装 和维护测试。S251A 可以覆盖所有移动通讯频带，其中涉及模拟、数字和扩展频带。它的输出功率可在+6dBm 和-30dBm 选择。PC 软件工具软件工具 Site Master 天馈线分析仪的软件，是供天线系统维护使用的数据库和分析工具。测试数据可以与历史数据进行分析和比较，非常容易下载 Site Master 天馈线分析仪内的存储曲线（可多达 200 条）到 PC。回波损耗数据可以通过软件，转换为故障点定们（DTF）和 S11 数据。DTF 显示为回波损耗和距离、VSWR 和距离或 milliRho 和距离的关系，这样可以很容易的发现接头或转接器连接处有无问题，同轴电缆或波导是否损坏，史密斯圆图显示的 S11矢量数据，可以反映器件的阻抗匹配状况，合用于系统优化。二、故障定位法驻波比测量（故障定位法驻波比测量（DTFDTF-SWRSWR）1 1、开机、开机 采用故障定位时可测试馈线的长度，需要测试时打开 Site M
