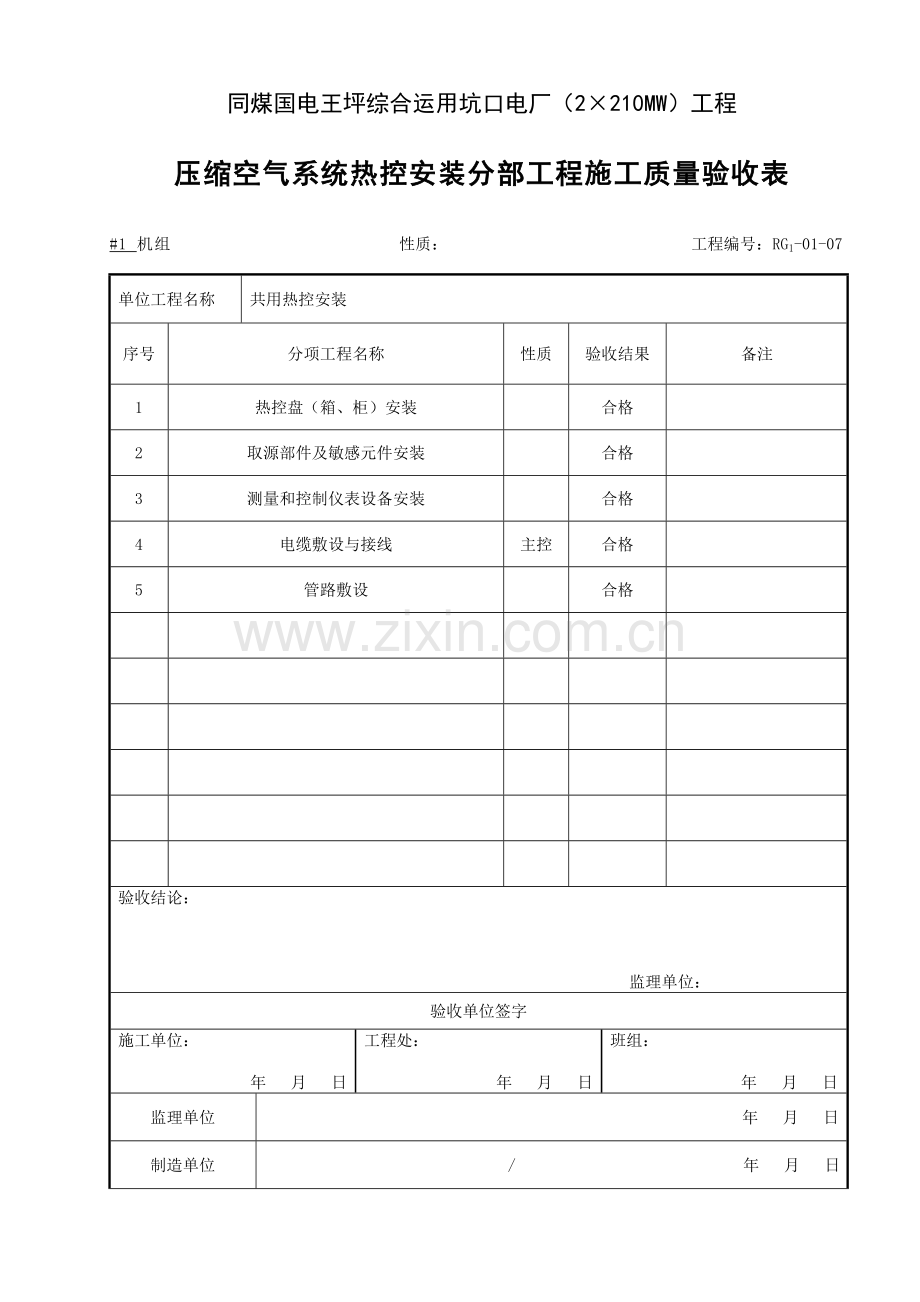

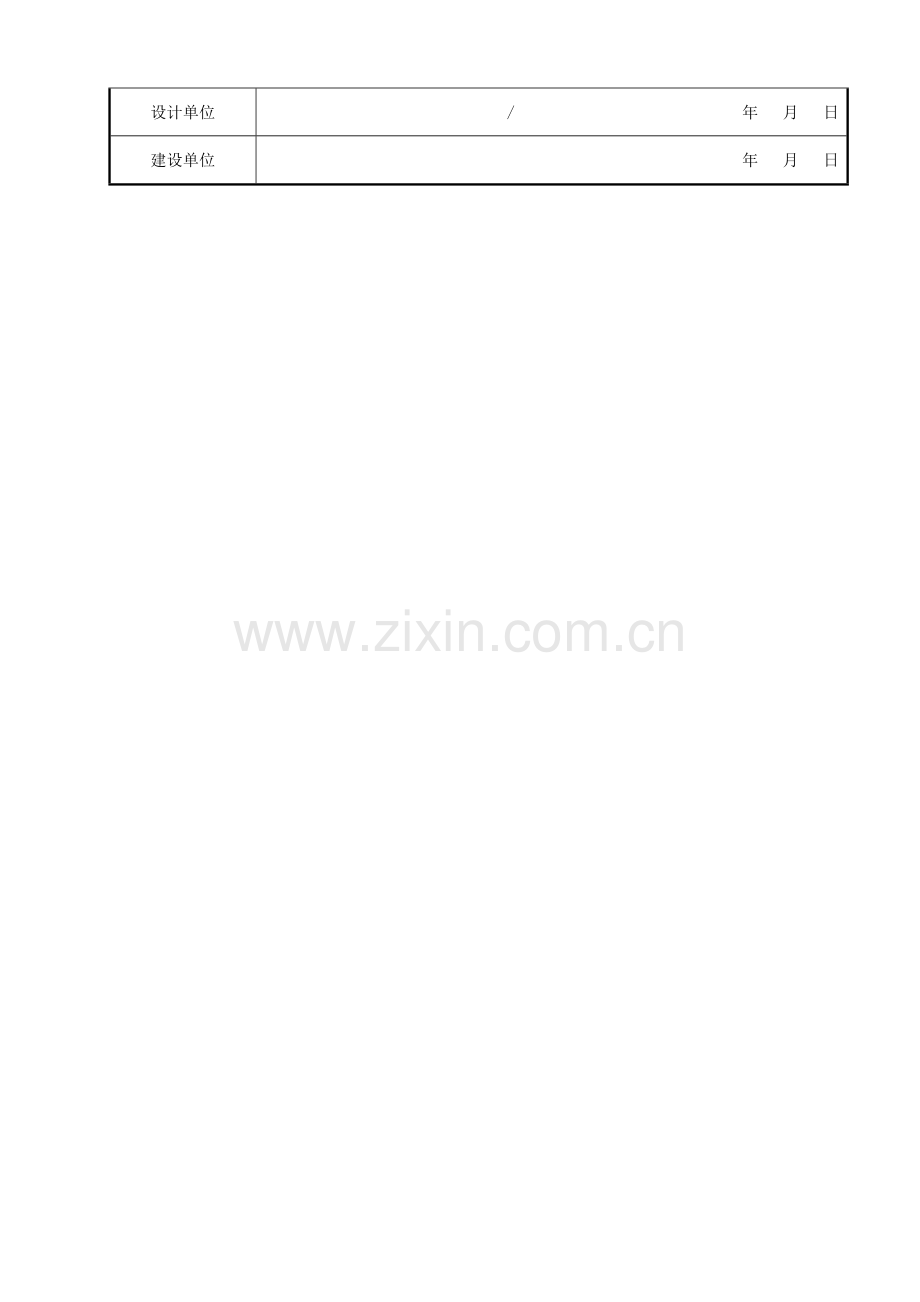

同煤国电王坪综合运用坑口电厂（2×210MW）工程压缩空气系统热控安装分部工程施工质量验收表 #1 机组　　　　　性质：　工程编号：RG1-01-07 单位工程名称共用热控安装序号分项工程名称性质验收结果备注 1 热控盘（箱、柜）安装合格 2 取源部件及敏感元件安装合格 3 测量和控制仪表设备安装合格 4 电缆敷设与接线主控合格 5 管路敷设合格验收结论：监理单位：验收单位签字施工单位：年　月日工程处：年　月日班组：年　月日监理单位年　月日制造单位 / 年　月日设计单位 / 年　月日建设单位年　月日同煤国电王坪综合运用坑口电厂（2×210MW）工程热控盘（箱、柜）安装分项工程施工质量验收表 #1 机组　　　　　性质：　工程编号：RG1-01-07-01 分部工程名称压缩空气系统热控安装序号检查批名称性质验收结果备注 1 成排盘（台、箱、柜）安装合格 2 单个盘（台、箱、柜）安装合格 3 保温箱、保护箱安装合格验收结论：监理单位：验收单位签字施工单位：年　月日工程处：年　月日班组：年　月日监理单位年　月日制造单位 / 年　月日设计单位 / 年　月日建设单位 / 年　月日同煤国电王坪综合运用坑口电厂（2×210MW）工程成排控制盘(台、箱、柜)安装检查批施工质量验收表 #1 机组　　工程编号：RG1-01-07-01-01 性质：　表4.6.2-2 分项工程名称热控盘（箱、柜）安装工序检查项目性质单位质量标准检查结果结论检查型号规格符合设计符合K0831 合格外观无残损完好合格配件设备齐全、完好齐全、完好合格安装垂直偏差(每米) 主控 mm ＜1.5 1 0.5 合格水平偏差相邻两盘顶部主控 mm ＜2 1.5 1 合格成排盘顶部主控 mm ＜5 4 2 合格盘面偏差相邻两盘边主控 mm ＜1 0.8 0.5 合格成排盘面主控 mm ＜5 4 2 合格盘间接缝主控 mm ＜2 1.5 0.9 合格弧型盘折线角一致 / / 螺栓防锈层完好完好合格固定牢固牢固合格接地符合本部分4.9.5规定接触牢固合格油漆均匀、完好、美观均匀、完好、美观合格铭牌标志主控对的、齐全、清楚对的、齐全、清楚合格验收结论：监理单位：验收单位签字施工单位：年　月日工程处：年　月日班组：年　月日监理单位年　月日制造单位 / 年　月日设计单位 / 年　月日建设单位 / 年　月日单个盘(台、箱、柜)安装检查批施工质量验收表机组　　　性质：　　　工程编号：　　　表4.6.2-3 分项工程名称热控盘（箱、柜）安装工序检查项目性质单位质量标准检查结果结论检查型号规格符合设计外观无残损配件齐全、完好安装安装位置主控不影响通行、检修，接线方便周边环境温度 ℃ ≤45 垂直偏差(每米) 主控 mm ≤1.5 水平倾斜偏差(每米) 主控 mm ≤1.2 螺栓防锈层完好固定牢固接地符合本部分4.9.5规定油漆均匀、完好、美观铭牌标志主控对的、齐全、清楚验收结论：监理单位：验收单位签字施工单位年　月日监理单位年　月日制造单位年　月日设计单位年　月日建设单位年　月日保温箱、保护箱、接线盒安装检查批施工质量验收表机组　　　性质：　　工程编号：　　　　表4.6.2-4 分项工程名称热控盘（箱、柜）安装工序检查项目性质单位质量标准检查结果结论检查型号规格符合设计外观无残损配件齐全、完好安装安装位置主控不影响通行、检修，接线方便周边环境温度 ℃ ≤45 垂直偏差高度≤1.2m 主控 mm ≤3 高度＞1.2m 主控 mm ≤4 排列整齐固定牢固接地符合本部分4.9.5规定保温箱的保温层完整无损排污管路接至箱外油漆均匀、完好、美观铭牌标志主控对的、齐全、清楚验收结论：监理单位：验收单位签字施工单位年　月日监理单位年　月日制造单位年　月日设计单位年　月日建设单位年　月日同煤国电王坪综合运用坑口电厂（2×210MW）工程取源部件及敏感元件安装分项工程施工质量验收表 #1 机组　　　　　性质：　工程编号：RG1-01-07-02 分部工程名称压缩空气系统热控安装序号检查批名称性质验收结果备注 1 气、水、油管测温元件安装合格 2 气、水、油管路压力取源装置安装合格验收结论：监理单位：验收单位签字施工单位：年　月日工程处：年　月日班组：年　月日监理单位年　月日制造单位 / 年　月日设计单位 / 年　月日建设单位 / 年　月日同煤国电王坪综合运用坑口电厂（2×210MW）工程汽、水、油管测温元件安装检查批施工质量验收表 #1 机组　　工程编号：RG1-01-07-02-01 性质：　表4.4.2-1 分项工程名称取源部件及敏感元件安装工序检查项目性质单位质量标准检查结果结论测点位置环境无剧烈振动无剧烈振动合格测点部位符合设计，安装检修方便符合K0831,检修方便合格间距测孔与焊缝在焊缝或热影响区外在焊缝或热影响区外合格两测孔 mm ≥D，且＞200 300 合格测孔开凿和插座安装插座材质主控符合设计 1Cr18Ni9Ti 合格插座尺寸符合设计符合合格测孔直径误差 mm ≤1 ≤1 合格开孔垂直偏差 mm ≤3 ≤3 合格插座安装垂直偏差 mm ≤1 ≤1 合格焊接及热解决符合《规程》焊接工程篇符合《规程》合格测温元件安装检查外观完好 / / 绝缘 MΩ ＞100 / / 垫片材质主控符合本部分附录B / / 热电偶、热电阻插入深度高温高压蒸汽 D＞250 mm 宜100 / / D≤250 mm 宜70 / / 一般流体 D＞500 mm 宜300 / / D≤500 宜1/2D / / 双金属温度计感温元件插入深度主控所有浸入被测介质 / / 压力式温度计温包插入深度主控所有伸入介质中 / / 毛细管弯曲半径 mm ≥50 / / 毛细管保护设施齐全、易检修 / / 环境温度无剧烈变化 / / 元件装配主控紧固、无渗漏 / / 标志牌内容符合设计，悬挂牢固，笔迹不易脱落 / / 注：D—被测管道外径。验收结论：监理单位：验收单位签字施工单位：年　月日工程处：年　月日班组：年　月日监理单位年　月日制造单位 / 年　月日设计单位 / 年　月日建设单位 / 年　月日同煤国电王坪综合运用坑口电厂（2×210MW）工程汽、水、油管路压力取源装置安装检查批施工质量验收表 #1 机组　　工程编号：RG1-01-07-02-02 性质：　表4.4.3-1 分项工程名称取源部件及敏感元件安装工序检查项目性质单位质量标准检查结果结论测点位置测点部位符合设计符合K0831,检修方便合格测孔与焊缝间距在焊缝或热影响区外在焊缝或热影响区外合格压力与温度测孔 * 位置主控按介质流向，压力测孔在温度测前符合合格距离 mm ＞D，且＞200 300 合格倾斜或水平管上测孔方向蒸汽主控在水平中心线以上或以下45°夹角内符合合格气体主控在水平中心线以上在水平中心线以上合格液体主控在水平中心线以下45°夹角内符合合格取源装置安装取压短管材质符合设计符合K0831 合格测孔直径与取压短管内径偏差 mm 0.5～1 0.8 合格测孔光洁度光滑、无毛刺光滑、无毛刺合格取压短管垂直偏差 mm ≤2 1 合格取压短管插入管内的位置主控不超过管内壁没超过管内壁合格焊接及热解决符合DL/T5210.7的规定焊缝饱满合格安装位置符合设计便于检修合格进出口方向对的对的合格取源阀门安装安装固定端正牢固端正牢固合格与管路连接牢固，无渗漏牢固，无渗漏合格型号、规格符合设计与设计一致合格垫片材质符合本部分附录B 符合附录B 合格标志牌内容符合设计，悬挂牢固，笔迹不易脱落悬挂牢固，笔迹不易脱落合格注：* 当直管段长度满足规定期，压力与温度测孔位置不受限制。 D—被测管道外径。验收结论：监理单位：验收单位签字施工单位：年　月日工程处：年　月日班组：年　月日监理单位年　月日制造单位 / 年　月日设计单位 / 年　月日建设单位 / 年　月日同煤国电王坪综合运用坑口电厂（2×210MW）工程测量和控制仪表设备安装分项工程施工质量验收表 #1 机组　　　　　性质：　工程编号：RG1-01-07-03 分部工程名称压缩空气系统热控安装序号检查批名称性质验收结果备注 1 就地指示压力表安装合格 2 带信号接点指示压力表安装 / 3 就地差压指示仪表安装 / 4 带信号接点差压指示表安装 / 5 变送器安装合格 6 温度开关安装 / 7 压力、差压开关安装合格 8 流量开关安装 / 验收结论：监理单位：验收单位签字施工单位：年　月日工程处：年　月日班组：年　月日监理单位年　月日制造单位 / 年　月日设计单位 / 年　月日建设单位 / 年　月日同煤国电王坪综合运用坑口电厂（2×210MW）工程就地指示压力表安装检查批施工质量验收表 #1 机组　　工程编号：RG1-01-07-03-01 性质：　表4.5.2-1 分项工程名称测量和控制仪表设备安装工序检查项目性质单位质量标准检查结果结论检查安装环境无剧烈振动及腐蚀性气体无剧烈振动及腐蚀性气体合格安装地点操作维护方便操作维护方便合格压力表位号符合设计符合K0831 合格型号规格符合设计符合K0831 合格安装压力表中心距地面高度 m 宜1.2～1.5 1.3 合格成排安装压力表中心高差 mm ≤3 / / 间距偏差 mm ≤5 / / 固定端正、牢固端正、牢固合格 U形管或环形管安装条件测量介质温度大于60℃ 主控应加装加装合格管路长度小于3m 主控应加装加装合格表头与管路连接主控无渗漏、无机械应力无渗漏、无机械应力合格垫片材质主控符合本部分附录B 符合附录B 合格验收结论：监理单位：验收单位签字施工单位：年　月日工程处：年　月日班组：年　月日监理单位年　月日制造单位 / 年　月日设计单位 / 年　月日建设单位 / 年　月日带信号接点指示压力表安装检查批施工质量验收表机组　　　性质：　　工程编号：　　　　表4.5.2-2 分项工程名称测量和控制仪表设备安装工序检查项目性质单位质量标准检查结果结论检查安装环境振动较小，无腐蚀性气体，环境温度小于60℃ 安装地点便于调整维护盘装表位号符合设计型号规格符合设计安装压力表中心距地面高度 m 宜1.2～1.5 成排安装压力表中心高差 mm ≤3 间距偏差 mm ≤5 固定端正、牢固，成排安装应排列整齐接点动作主控灵活、可靠绝缘电阻主控 MΩ ≥1 接线线端连接主控对的、牢固线号标志主控对的、清楚、不褪色接头连接主控无泄漏、无机械应力垫片材质主控符合本部分附录B 阀后缓冲装置被测介质压力波动大的应加装 U形管或环形管安装条件测量介质温度大于60℃ 主控应加装管路长度小于3m 主控应加装验收结论：监理单位：验收单位签字施工单位年　月日监理单位年　月日制造单位年　月日设计单位年　月日建设单位年　月日就地差压指示仪表安装检查批施工质量验收表机组　　　性质：　　工程编号：　　　　表4.5.2-3 分项工程名称测量和控制仪表设备安装工序检查项目性质单位质量标准检查结果结论检查安装环境无剧烈振动及腐蚀性气体安装地点操作维护方便差压表位号符合设计安装型号规格符合设计差压表中心距地面高度 m 宜1.2～1.5 成排安装差压表中心高差 mm ≤3 间距偏差 mm ≤5 固定端正、牢固接头连接主控无渗漏，无机械应力，方向对的垫片材质主控符合本部分附录B 铭牌标志对的、清楚验收结论：监理单位：验收单位签字施工单位年　月日监理单位年　月日制造单位年　月日设计单位年　月日建设单位年　月日带信号接点差压指示表安装检查批施工质量验收表机组　　　性质：　　工程编号：　　　　表4.5.2-4 分项工程名称测量和控制仪表设备安装工序检查项目性质单位质量标准检查结果结论检查安装环境振动小，无腐蚀性气体，环境温度＜600C 安装地点便于调整维护差压表位号符合设计型号规格符合设计压力表中心距地面高度 m 宜1.2～1.5 成排安装压力表中心高差 mm ≤3 间距偏差 mm ≤5 安装固定端正、牢固接点动作主控灵活，可靠绝缘电阻主控 MΩ ≥1 接线线端连接对的、牢固线号标志对的、清楚、不褪色接头连接主控方向对的、无渗漏、无机械应力垫片材质主控符合本部分附录B 铭牌标志清楚、对的验收结论：监理单位：验收单位签字施工单位年　月日监理单位年　月日制造单位年　月日设计单位年　月日建设单位年　月日同煤国电王坪综合运用坑口电厂（2×210MW）工程变送器安装检查批施工质量验收表 #1 机组　　工程编号：RG1-01-07-03-05 性质：　表4.5.2-5 分项工程名称测量和控制仪表设备安装工序检查项目性质单位质量标准检查结果结论检查环境无剧烈振动、无腐蚀性气体无剧烈振动、无腐蚀性气体合格环境温度 ℃ 5～55 10～35 合格环境相对湿度 % ≤80 50 合格外观完整、无损完整、无损合格型号规格符合设计符合K0831 合格安装安装位置符合设计符合K0831 合格变送器防水措施主控分层布置应有分层布置合格变送器安装地点与测点距离S m 3＜S＜45 25 合格成排安装排列整齐、美观排列整齐、美观合格附件齐全齐全合格固定牢固牢固合格接头连接主控无渗漏，无机械应力无渗漏，无机械应力合格管路连接主控无渗漏，连接对的无渗漏，连接对的合格垫片材质符合本部分附录B 符合附录B 合格铭牌标志对的、清楚对的、清楚合格接线线端连接对的、牢固对的、牢固合格线号标志对的、清楚、不褪色对的、清楚、不褪色合格验收结论：监理单位：验收单位签字施工单位：年　月日工程处：年　月日班组：年　月日监理单位年　月日制造单位 / 年　月日设计单位 / 年　月日建设单位 / 年　月日温度开关安装检查批施工质量验收表机组　　　　性质：　工程编号：　　　　表4.5.3-1 分项工程名称测量和控制仪表设备安装工序检查项目性质单位质量标准检查结果结论检查型号规格符合设计安装位置符合设计外观完好、无损安装环境无剧烈振动安装垫片材质符合本部分附录B 开关量仪表端正、牢固感温元件无渗漏毛细管保护设施主控完好，无损接点动作主控灵活、可靠绝缘电阻主控 MΩ ≥1 接线线端连接主控对的、牢固线号标志对的，清楚、不褪色铭牌标志对的，清楚验收结论：监理单位：验收单位签字施工单位年　月日监理单位年　月日制造单位年　月日设计单位年　月日建设单位年　月日同煤国电王坪综合运用坑口电厂（2×210MW）工程压力、差压开关安装检查批施工质量验收表 #1 机组　　工程编号：RG1-01-07-03-07 性质：　表4.5.3-2 分项工程名称测量和控制仪表设备安装工序检查项目性质单位质量标准检查结果结论检查安装环境无剧烈振动及腐蚀性气体无剧烈振动及腐蚀性气体合格型号规格符合设计符合K0831 合格外观无损伤无损伤合格安装位置便于调整维护便于维护合格安装固定端正、牢固端正、牢固合格成排安装中心高差 mm ≤3 2 合格间距偏差 mm ≤5 4 合格垫片材质符合本部分附录B 符合附录B 合格 U形管或环形管安装条件测量介质温度大于60℃ 主控应加装加装合格管路长度小于3m 主控应加装加装合格接头连接无渗漏、无机械应力无渗漏、无机械应力合格绝缘电阻主控 MΩ 符合本部分附录A 符合附录A 合格信号接点动作灵活、可靠动作灵活、可靠合格接线线端连接对的，牢固对的，牢固合格线号标志对的、清楚、不褪色对的、清楚、不褪色合格铭陴标志对的、清楚对的、清楚合格验收结论：监理单位：验收单位签字施工单位：年　月日工程处：年　月日班组：年　月日监理单位年　月日制造单位 / 年　月日设计单位 / 年　月日建设单位 / 年　月日流量开关安装检查批施工质量验收表机组　　　性质：　　　工程编号：　　　表4.5.3-3 分项工程名称测量和控制仪表设备安装工序检查项目性质单位质量标准检查结果结论检查安装环境无剧烈振动安装位置便于操作维护型号规格符合设计外观无损伤安装固定端正、牢固方向主控对的接头连接无渗漏、无机械应力接点动作主控灵活、可靠绝缘电阻主控 MΩ ≥1 接线线端连接对的、牢固线号标志对的、清楚、不褪色铭牌标志对的、清楚验收结论：监理单位：验收单位签字施工单位年　月日监理单位年　月日制造单位年　月日设计单位年　月日建设单位年　月日同煤国电王坪综合运用坑口电厂（2×210MW）工程电缆敷设及接线分项工程施工质量验收表 #1 机组　　　　性质：主控　工程编号：RG1-01-07-04 分部工程名称压缩空气系统热控安装序号检查批名称性质验收结果备注 1 电缆敷设主控合格 2 补偿导线及导线敷设主控合格 3 电缆头制作安装及接线主控合格验收结论：监理单位：验收单位签字施工单位：年　月日工程处：年　月日班组：年　月日监理单位年　月日制造单位 / 年　月日设计单位 / 年　月日建设单位 / 年　月日同煤国电王坪综合运用坑口电厂（2×210MW）工程电缆敷设检查批施工质量验收表 #1 机组　　工程编号：RG1-01-07-04-01 性质：主控　表4.7.3-1 分项工程名称电缆敷设及接线工序检查项目性质单位质量标准检查结果结论检查型号规格符合设计符合合格外观无凹瘪、损伤无凹瘪、损伤合格绝缘电阻 MΩ ≥1 ≥1 合格敷设环境温度耐寒护套控制电缆主控 ℃ ≥-20 ≥-20 合格橡皮绝缘聚氯乙烯护控制电缆主控 ℃ ≥-15 ≥-15 合格聚氯乙烯绝缘和护套控制电缆主控 ℃ ≥0 ≥0 合格光缆 C1 主控 ℃ -40～+60 -40～+60 合格 C2 主控 ℃ -30～+60 -30～+60 合格 C3 主控 ℃ -20～+60 -20～+60 合格 C4 主控 ℃ -5～+60 -5～+60 合格电缆与保
