工程材料预成型技术学习包.doc

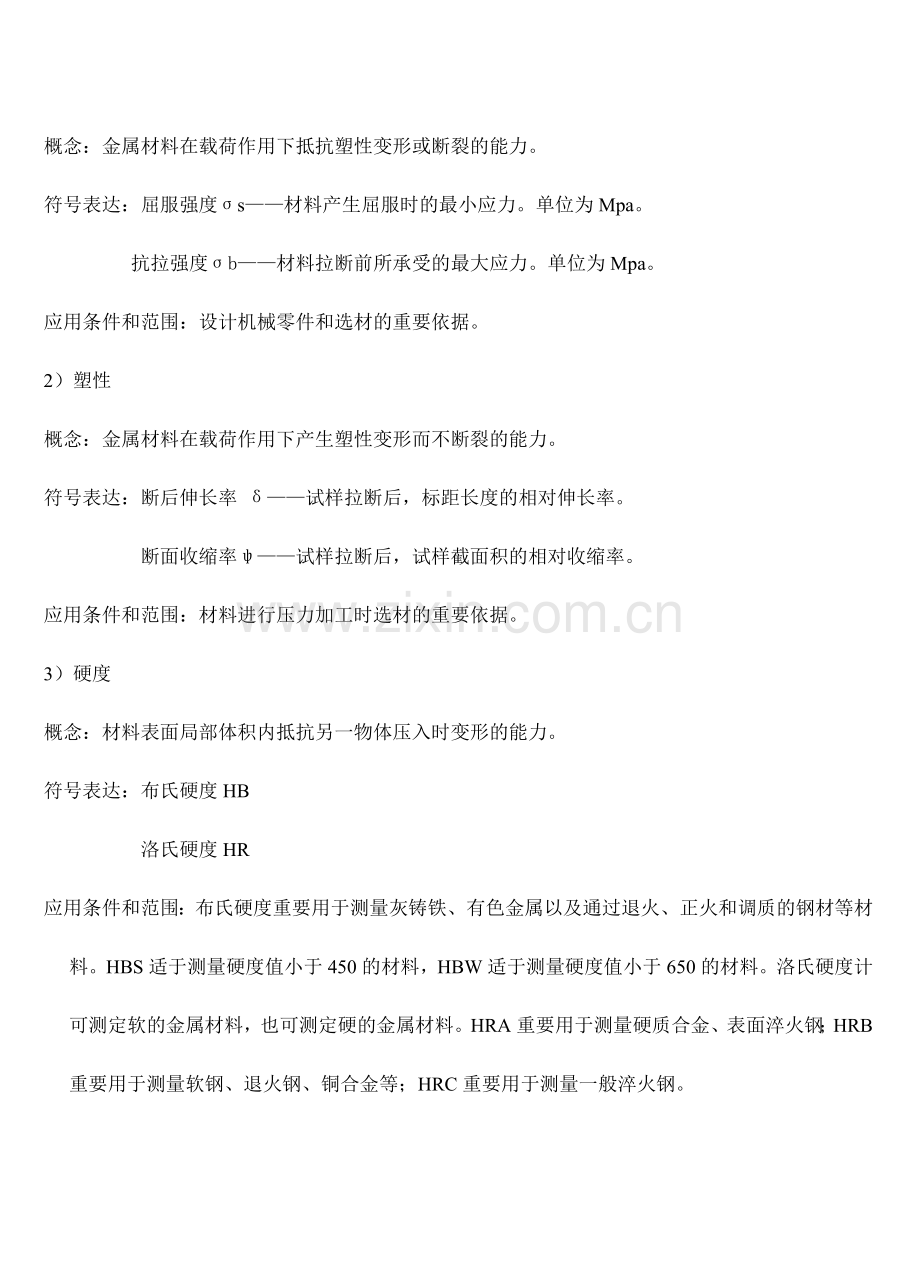

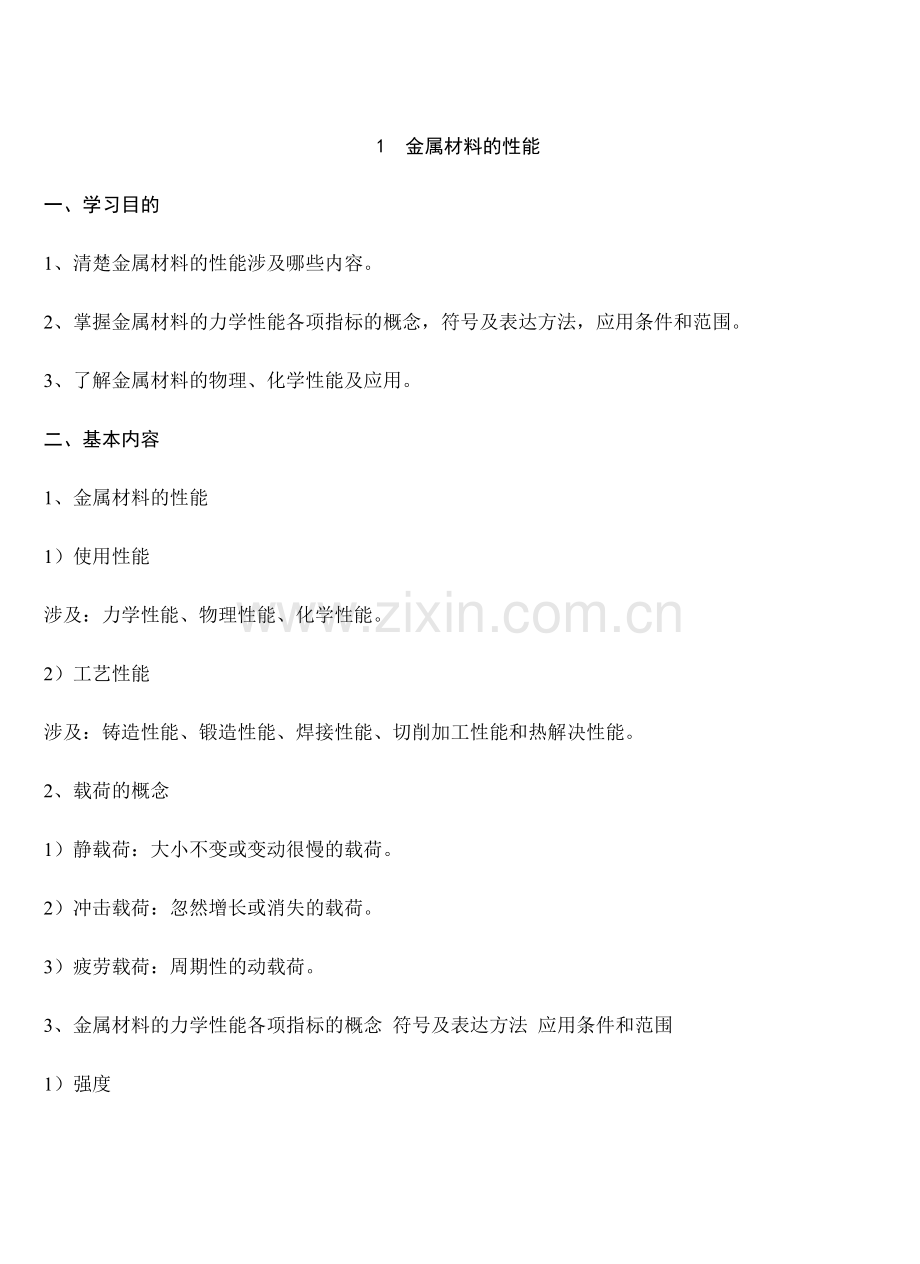

1 金属材料的性能一、学习目的1、清楚金属材料的性能涉及哪些内容。2、掌握金属材料的力学性能各项指标的概念，符号及表达方法，应用条件和范围。3、了解金属材料的物理、化学性能及应用。二、基本内容1、金属材料的性能1）使用性能涉及：力学性能、物理性能、化学性能。2）工艺性能涉及：铸造性能、锻造性能、焊接性能、切削加工性能和热解决性能。2、载荷的概念1）静载荷：大小不变或变动很慢的载荷。2）冲击载荷：忽然增长或消失的载荷。3）疲劳载荷：周期性的动载荷。3、金属材料的力学性能各项指标的概念 符号及表达方法 应用条件和范围1）强度概念：金属材料在载荷作用下抵抗塑性变形或断裂的能力。符号表达：屈服强度s材料产生屈服时的最小应力。单位为Mpa。 抗拉强度b材料拉断前所承受的最大应力。单位为Mpa。应用条件和范围：设计机械零件和选材的重要依据。2）塑性概念：金属材料在载荷作用下产生塑性变形而不断裂的能力。符号表达：断后伸长率 试样拉断后，标距长度的相对伸长率。 断面收缩率试样拉断后，试样截面积的相对收缩率。应用条件和范围：材料进行压力加工时选材的重要依据。3）硬度概念：材料表面局部体积内抵抗另一物体压入时变形的能力。符号表达：布氏硬度HB 洛氏硬度HR 应用条件和范围：布氏硬度重要用于测量灰铸铁、有色金属以及通过退火、正火和调质的钢材等材料。HBS适于测量硬度值小于450的材料，HBW适于测量硬度值小于650的材料。洛氏硬度计可测定软的金属材料，也可测定硬的金属材料。HRA重要用于测量硬质合金、表面淬火钢；HRB重要用于测量软钢、退火钢、铜合金等；HRC重要用于测量一般淬火钢。4）冲击韧度概念：金属材料抵抗冲击载荷载荷作用而不破坏的能力。符号表达：冲击吸取功Ak。 冲击韧度ak。应用条件和范围：冲击韧度值一般只作为选材时的参考，不能作为计算依据。材料的多次冲击抗力重要取决于塑性；冲击能量大时，重要取决于强度。5）疲劳强度概念：金属材料在多次反复交变载荷作用下而不发生断裂的最大应力。符号表达：疲劳强度-1应用条件和范围：黑色金属循环周次10的7次方，有色金属和某些高强钢循环周次10的8次方。三、本章重点金属材料的力学性能各项指标的概念，符号及表达方法，应用条件和范围。四、习题一、填空题1、金属的性能涉及（ ）性能和( )性能。2、材料的工艺性能涉及（ ）、（ ）、( )、( )和（ ）。3、填写下列力学性能指标的符号：屈服点（ ）、洛氏硬度A标尺（ ）、抗拉强度（ ）、断后伸长率( )。二、判断题1、塑性变形随载荷的去除而消失。（ ）2、当布氏硬度实验条件相同时，压痕直径愈小，金属的硬度愈低。（ ）三、选择题1、做疲劳实验时，试样承受的载荷是（ ）A 静载荷 B 冲击载荷 C 循环载荷2、金属的( )愈好，则其锻造性能愈好。A 强度 B 塑性 C 硬度四、名词解释强度 硬度 塑性 冲击韧性 疲劳强度五、简答题1、为什么疲劳断裂对机械零件危害最大？如何提高零件的疲劳强度？2 金属与合金的晶体结构与结晶一、学习目的1、了解晶格、晶胞、实际金属的多晶体结构、结晶等概念。2、掌握金属晶体的三种常见晶格类型：面心立方、体心立方和密排六方晶格。3、掌握实际金属点、线、面缺陷与金属力学性能的关系。4、掌握纯金属结晶过程，过冷度与晶粒大小对力学性能的影响，细化晶粒的措施。5、掌握合金的基本概念，了解固溶体和金属间化合物的概念。6、了解二元合金相图的建立，了解合金结晶的过程。二、基本内容1、金属的晶体结构的基本知识1）晶格、晶胞的概念：晶格：用来描述原子在晶体中排列形式的假想的空间格架。晶胞：晶格中能代表晶体结构特性的最小组成几何单元。2）金属晶体结构常见的三种晶格类型：体心立方晶格、面心立方晶格和密排六方晶格。3）金属的实际晶体结构：实际金属的晶体结构是多晶体结构；实际金属的晶体结构内部存在晶体缺陷。晶体缺陷涉及：点缺陷、线缺陷、面缺陷。点缺陷即空位、间隙原子和置换原子；线缺陷即位错；面缺陷即晶界和亚晶界。晶体缺陷会使金属内部晶格发生晶格畸变，产生内应力；金属的性能发生变化，强度、硬度增长。晶体缺陷是强化金属的手段之一2、金属的结晶：1）纯金属的结晶过程。结晶的概念：凝固时原子在物质内部做有规则排列。过冷度：金属实际结晶温度低于理论结晶温度的差值。结晶过程：液态金属结晶是不断生成晶核和晶核不断长大，直至完全结晶成固态的过程。2）金属结晶后的晶粒大小。晶粒大小对金属力学性能的影响：细晶粒金属具有较高的强度和韧性。细化晶粒的措施：增大形核率，克制长大速率。常用方法有：增长过冷度；变质解决；振动等。3、合金的晶体结构1）合金的基本概念：合金：一种金属元素与其它金属元素和非金属元素，经熔炼、烧结或其他方法结合成具有金属特性的物质。组元：组成合金的最基本的独立物质。可以是金属、非金属元素或稳定化合物。相：合金中具有同一聚集状态，同一种结构和性质的均匀组成部分。组织：用肉眼或借助显微镜观测到材料晶粒内部组成相的数量、形态、大小和分布状态。2）合金的组织：固溶体：合金由液态结晶成固态时，一组元溶解在另一组元中，形成均匀的固相。占重要地位的元素叫溶剂，被溶解的元素叫溶质。固溶体的晶格类型保持溶剂的晶格类型。由于溶质原子的融入，容剂晶格发生畸变，使塑性变形阻力增长，导致金属的强度、硬度提高，塑性、韧性有所下降，这种现象称为固溶强化。金属间化合物：合金成员间发生互相作用而形成的具有金属特性的新相，它的晶格类型和性能不同于任一组元。金属间化合物具有高熔点、高硬度、脆性大的特点，在合金中重要作为强化相，用以提高材料的强度、硬度和耐磨性，但塑性、韧性有所减少。机械混合物：两种或两种以上的相按一定质量分数组合成的物质。通过调整固溶体中容质含量和金属间化合物数量、大小、形态和分布状况，可以改变合金的力学性能。3）合金的结晶：二元合金相图的建立：相图是表达在极其缓慢冷却条件下合金系中各种合金状态与温度、成分之间的关系的简明图解。它是通过实验方法建立。二元合金相图的分析：相图横坐标表达二元合金成分分数，纵坐标表达温度；特性点：纯金属熔点；特性线：液相线、固相线。二元合金结晶过程：液相线以上温度，合金为液相到达液相线，合金开始结晶液相线、固相线之间，合金液相、固相共存到达固相线及一下，合金为固相。三、本章重点1、 金属的晶体结构。2、合金的晶体结构。四、习题一、填空题1、晶体与非晶体的主线区别在于（ ）。2、金属晶格常见的基本类型有（ ）、（ ）、（ ）三种。3、实际金属的晶体缺陷有（ ）、（ ）、（ ）三种。4、金属的晶粒愈细小，其强度（ ），塑性、韧性（ ）。二、判断题1、无论是纯金属，还是合金，其结晶过程都是恒温过程。（ ）2、金属结晶的过程是晶核形成和晶核长大的过程。（ ）3、一种金属元素与其它金属元素或非金属元素，经熔炼、烧结或其他方法结合成的物质叫合金。（ ）三、选择题1、一般来说，细晶粒金属具有（ ）强度和韧性。A 较高的 B 较低的 C 中档的2、实际金属的结晶温度一般都（ ）理论结晶温度。A 高于 B 低于 C 等于四、名词解释晶体 晶体缺陷 结晶 合金 固溶体 金属间化合物五、简答题1、实际金属中存在的晶体缺陷对金属的力学性能有何影响？2、为什么希望得到细小晶粒组织？如何细化晶粒？3 铁碳合金一、 学习目的1、熟悉铁碳合金的基本组织的特点。2、熟悉铁碳相图中的相、特性点和特性线。3、熟悉典型铁碳合金结晶过程和组织转变。4、掌握含碳量对铁碳合金组织转变和力学性能的影响。二、基本内容1、铁碳合金基本组织1）纯铁的同素异构转变：-Fe：1394以上固态铁，体心立方晶格。-Fe：1394912固态铁，面心立方晶格，。-Fe：912 以下固态铁，体心立方晶格。2）铁碳合金基本组织：铁素体：碳溶于-Fe中所形成的间隙固溶体，用符号F表达。力学性能：塑性、韧性较好，强度、硬度低。奥氏体：碳溶于-Fe中所形成的间隙固溶体，用符号A表达。力学性能：有良好塑性，强度、硬度较低。渗碳体：是铁和碳组成的具有复杂晶格结构的间隙化合物，用符号Fe3C表达。力学性能：塑性、韧性几乎为零，硬度很高。珠光体：是铁素体和渗碳体的机械混合物，用符号P表达。力学性能：介于铁素体和渗碳体之间，即综合性能良好。莱氏体：1148727时为奥氏体和渗碳体的机械混合物，用符号Ld表达；727 及以下时为珠光体和渗碳体的机械混合物，用符号Ld表达。力学性能：与渗碳体相似，即硬度高、塑性差。2、铁碳合金相图1）相图分析：铁碳合金相图中的相：液相、铁素体、铁素体、奥氏体和渗碳体。铁碳合金相图中的特性点：C、E、P、S。铁碳合金相图中的特性线：ECF线、ES线、PSK线、GS线。2）典型铁碳合金结晶过程和组织转变：工业纯铁：含碳量0.0218%，室温平衡组织F。亚共析钢：含碳量0.0218%0.77%2.11%，室温平衡组织F+Fe3C。亚共晶白口铸铁：含碳量2.11%4.3%，室温平衡组织P+ Fe3C+ Ld。共晶白口铸铁：含碳量4.3%，室温平衡组织Ld。过共晶白口铸铁：含碳量4.3%6.69%，室温平衡组织Fe3C+ Ld。3）含碳量对铁碳合金组织转变和力学性能的影响：对平衡组织的影响：随着含碳量的增长，铁素体不断减少，渗碳体不断增长，渗碳体的形态和分布有所变化。对钢力学性能的影响：随着钢中含碳量的增长，钢的强度、硬度增长，而塑性、韧性下降，但当含碳量超过0.9%时，强度明显下降。三、本章重点含碳量对铁碳合金组织转变和力学性能的影响。四、习题一、填空题1、写出铁碳合金组织的符号：铁素体（ ）、奥氏体（ ）、渗碳体（ ）、珠光体（ ）。2、铁碳合金可以分为（ ）、（ ）、（ ）三种。3、写出三种钢的含碳量：亚共析钢（ ）、共析钢（ ）、过共析钢（ ）。二、判断题1、碳溶于-Fe中形成的间隙固溶体，称为奥氏体。（ ）2、渗碳体的含碳量是6.69%。（ ）3、碳在- Fe中的最大溶解度为2.11%。（ ）三、选择题1、铁素体为（ ）晶格。A 体心立方 B 面心立方 C 密排六方2、奥氏体为（ ）晶格。A 体心立方 B 面心立方 C 密排六方3、渗碳体为（ ）晶格。A 复杂 B 面心立方 C 密排六方四、名词解释同素异构转变 铁素体 奥氏体 渗碳体五、简答题1、简述含碳量对钢的组织和力学性能影响。4 钢的热解决一、 学习目的1、了解钢在加热和冷却时的组织转变；2、掌握钢的退火、正火、淬火、回火的工艺特点、重要目的和用途；3、了解钢的表面热解决。二、基本内容1、钢在加热和冷却时的组织转变1）钢在加热时的组织转变：钢的奥氏体化：把钢加热到临界温度以上，由室温下组织转变为奥氏体。其过程是：奥氏体晶核生成、晶核长大、残余渗碳体溶解和奥氏体均匀化。奥氏体晶粒的长大及其控制：加热温度愈高和保温度时间愈长，奥氏体晶粒长的愈粗大，冷却后钢的性能愈差，所以要控制奥氏体晶粒的大小。在加热温度相同时，加热速度愈快，保温时间愈短，奥氏体晶粒愈小。2）钢在冷却时的组织转变：等温冷却转变：将奥氏体化的钢迅速冷却到临界温度以下的给定温度等温保持，使过冷奥氏体发生组织转变，待转变完毕后再冷却到室温。共析钢的等温冷却转变产物：在A1550之间温度等温冷却，转变产物为珠光体组织，内部铁素体和渗碳体呈片状，间距愈小，性能愈好；在550Ms之间温度等温冷却，转变产物为贝氏体组织，下贝氏体组织具有较高的强度和硬度、塑性和韧性；在Ms以下温度等温冷却，转变产物为马氏体组织，低碳板条状马氏体具有较高的硬度和强度、较好的塑性和韧性，高碳针片状马氏体具有很高的硬度、但塑性和韧性很差，脆性大。 连续冷却转变：将奥氏体化的钢在温度连续下降过程中使过冷奥氏体发生组织转变，冷却速度不同，转变产物也不同。2、钢的退火和正火:1）钢的退火：将钢加热到适当温度，保温一定期间，随后缓慢冷却获得接近平衡组状态组织。退火目的：消除偏析、细化组织、减少硬度、提高塑性、消除残余应力。应用：完全退火用于铸、锻、焊、轧件及中碳钢和中碳合金钢；球化退火用于高碳钢锻轧件；去应力退火用于铸、锻、焊、轧件。2）钢的正火：将钢加热到Ac3或Acm以上3050温度，保温一定期间，随后在静止的空气中冷却的热解决工艺。正火目的：消除网状渗碳体、细化组织、改善切削加工性能、减少应力。应用：用于中、低碳钢提高硬度，改善切削加工性能；用于高碳钢消除网状渗碳体、为球化退火做准备。3、钢的淬火和回火1）钢的淬火：将钢加热到Ac3或Ac1以上3050温度，保温一定期间，随后以大于临界冷却速度进行冷却的热解决工艺。淬火目的：获得马氏体或贝氏体组织，以提高钢的硬度和耐磨性。应用：用于中、高碳钢及中、高碳合金钢提高硬度和耐磨性。2）淬火钢的回火：将钢加热到Ac1以下某一温度，保温一定期间后冷却到室温的热解决工艺。回火种类和应用：（1）低温回火(150250）目的是消除淬火应力，保持硬度和耐磨性，常用于刃、量、冷模具，轴承、表面淬火件。（2）中温回火(350500）目的是提高韧性和弹性，保持一定硬度，常用于弹簧、热模具等件。（1）高温回火(500650）目的是获得良好综合力学性能，常用于重要构件，如传动轴、齿轮、曲轴、连杆等件。淬火及高温回火的复合热解决工艺称为调质。4、钢的表面热解决1）钢的表面淬火：仅对工件表层进行淬火的工艺，称为表面淬火。它是运用快速加热使钢件表层迅速达成淬火温度，不等热量传到心部就立即淬火冷却，从而使表层获得马氏体组织，心部仍为原始组织。常用的有感应加热表面淬火和火焰加热表面淬火。感应加热表面淬火一般用于中碳钢或中碳合金钢。火焰加热表面淬火是用于单件或小批生产的大型零件和需要局部淬火的工具和零件。2）钢的化学热解决：钢的表面热解决是将工件至于一定温度的活性介质中保温，是一种或几种元素渗入它的表层，以海边其化学成分，组织和性能的工艺。常用的有渗碳、渗氮和碳氮共渗。钢的渗碳：目的是提高表层碳的含量，通过淬火和低温回火，提高工件表面的硬度、耐磨性和疲劳强度。常用材料为低碳钢或低碳合金钢。钢的渗氮：目的是提高工件表面的硬度、耐磨性和疲劳强度、耐蚀性及热硬性。常用材料为具有Al、Cr、Mo的合金钢。三、本章重点 钢的退火、正火、淬火、回火的工艺特点和应用。 四、习题一、填空题1、钢的整体热解决分为（ ）、（ ）、（ ）、（ ）。2、热解决工艺过程由（ ）、（ ）、（ ）三个阶段组成。3、常用的冷却淬火方法有（ ）淬火、（ ）淬火、（ ）淬火、（ ）淬火。4、按回火温度不同可将回火分为（ ）回火、（ ）回火、（ ）回火。5、表面淬火的方法有（ ）表面淬火、（ ）表面淬火。二、判断题1、淬火后的钢，随着回火温度的增高，其强度和硬度也增高。（ ）2、钢中碳的质量分数越高，其淬火加热温度越高。（ ）3、钢的晶粒因过热而粗化时，就有变脆的倾向。（ ）4、低碳钢可用正火代替淬火，以改善其切削加工性能。（ ）5、钢的化学热解决种类很多，通常以渗入元素来命名。（ ）三、选择题1、调制解决就是（ ）的热解决。A 淬火+高温回火 B 淬火+中温回火 C 淬火+低温回火2、球化退火用于（ ）锻轧件。A 亚共析钢 B 过共析钢 C 合金钢3、低温回火的目的是（ ），中温回火的目的是（ ），高温回火的目的是（ ）。A 保持淬火钢高硬度和耐磨性 B 提高钢的弹性和韧性 C 是钢具有良好综合力学性能4、零件渗碳后，一般需经（ ）解决，才干达成表面高硬度计耐磨性的目的。A 淬火+低温回火 B 正火 C 调质5、低温回火常用于（ ），中温回火常用于（ ），高温回火常用于（ ）的热解决。A 刃、量、模具等 B 弹簧等 C 重要传动件等6、化学热解决与其他热解决方法的主线区别是（ ）。A 加热温度 B 组织变化 C 改变表面化学成分四、名词解释热解决 淬硬性 淬透性 化学热解决五、简答题1、退火的目的是什么？2、工件淬火后为什么要及时回火？3、什么是表面淬火？其目的是什么？4、渗碳的目的是什么？为什么渗碳后一定要淬火和低温回火？5 常用工程材料二、 学习目的1、 了解钢的分类、牌号和用途。2、 了解铸铁的分类、牌号和用途。3、 了解铜及铜合金、铝及铝合金的分类、牌号和用途。三、 基本内容1、 工业用钢1）常存元素对钢性能的影响：锰和硅存在钢中，大部分溶于铁素体中，能提高钢的强度和硬度，是有益元素。硫和磷是有害杂质，硫会导致钢在热加工时开裂，磷会引起冷脆。2）钢的分类、牌号和用途：钢的分类：按成分、用途、质量分为碳素结构钢、优质碳素结构钢、碳素工具钢、合金结构钢、合金工具钢和特殊性能钢。钢的编号：（国标规定，书中作了介绍，此处不多作赘述。）钢的用途：（参看教材，规定基本做到从钢的编号可以判断出钢的类别、大体成分和重要用途。）2、铸铁铸铁的分类、牌号和用途：铸铁的分类：根据碳在铸铁中存在的形式和石墨的形态，可将铸铁分为灰铸铁、球墨铸铁、蠕墨铸铁、可锻铸铁等。铸铁的编号：（国标规定，书中作了介绍，此处不多作赘述。）铸铁的用途：（参看教材，规定基本做到从铸铁的编号可以判断出铸铁的类别、大体成分和重要用途。）2、 非铁合金1）铝合金的分类、牌号和用途：铝合金的分类：按成分和工艺特点分为变形铝合金和铸造铝合金。变形铝合金有防锈铝、硬铝、超硬铝和锻铝合金；铸造铝合金有铝硅系、铝铜系、铝镁系、铝锌系。 铝合金的牌号：（国标规定，书中作了介绍，此处不多作赘述。）铝合金的用途：（参看教材，规定基本做到从铝合金的编号可以判断出铝合金的类别、大体成分和重要用途。）2）铜合金的分类、牌号和用途：铜合金的分类：按加入合金元素分为黄铜、白铜、青铜。 铜合金的牌号：（国标规定，书中作了介绍，此处不多作赘述。）铝合金的用途：（参看教材，规定基本做到从铜合金的编号可以判断出铜合金的类别、大体成分和重要用途。）三、本章重点1、钢的分类、牌号和用途。 四、习题一、填空题1、钢中常存杂质元素有硅、锰、硫、磷，其中（ ）、（ ）是有益元素，（ ）、（ ）是有害元素。2、按用途分类，钢可以分为（ ）、（ ）、（ ）三种。3、低碳钢的碳质量分数是（ ）、中碳钢的碳质量分数是（ ）、高碳钢的碳质量分数是（ ）。4、45钢按用途分类属于（ ），T10钢按用途分类属于（ ）。5、根据碳在铸铁中存在的形式及石墨的形态，铸铁分为（ ）、（ ）、（ ）、（ ）。二、判断题1、碳素工具钢都是优质或高级优质钢。（ ）2、40Cr是最常用的合金调质钢。（ ）3、铸铁的牌号都是由HT加一组数字组成。（ ）三、选择题1、在下列三种钢中，（ ）钢的弹性最佳，（ ）钢的硬度最大，（ ）钢的塑性最佳。A T10 B 20 C 652、选择制造下列零件的材料，冷冲压件（ ）；齿轮（ ）；小弹簧（ ）。A 08F B 70 C 453、将下列合金钢牌号归类，合金弹簧钢（ ）；合金模具钢（ ）；轴承钢（ ）。A GGr15 B 60Si2Mn C Cr12MoV4、为下列零件对的选材，机床主轴（ ）；板弹簧（ ）；坦克履带（ ）。A 40Gr B 60Si2MnA C ZGMn13-35、为下列零件对的选材，汽车变速齿轮（ ）；储酸槽（ ）；滚动轴承（ ）。A 1Cr18Ni9Ti B GGr15 C 20CrMnTi6、为下列零件对的选材，机床床身（ ）；汽车后桥外壳（ ）；柴油机曲轴（ ）。A QT700-2 B KTH350-10 C HT300四、简答题1、比较普通钢和灰铸铁在性能上的区别以及承载用途特点。6 铸导致形一、学习目的1、熟悉在铸造的应用范围。2、熟悉合金的铸造性能。3、掌握手工造型方法的特点与应用。4、了解特种铸造。5、了解铸件的结构工艺性。二、基本内容1、铸导致形工艺基础1）合金的流动性和充型能力：流动性好的合金，充型能力强，易获得形状完整、尺寸准确、轮廓清楚、壁薄和形状复杂的铸件。灰铸铁流动性最佳，硅黄铜、铝硅合金次之，铸钢最差。2）合金的收缩：液态收缩和凝固收缩是铸件产生缩孔和缩松的重要因素，固态收缩是铸件产生内应力、变形和裂纹的重要因素。3、 铸导致形方法1） 砂型铸造：各种手工造型方法的特点和应用。铸件常见的缺陷的特性及产生因素2） 特种铸造：熔模铸造的工艺过程：制母模压型制蜡模制壳焙烧浇注清理。熔模铸造的特点：铸件的尺寸精度及表面质量高，减少切削、节约材料，适于铸熔点高、难切削加工材料。3、铸件结构工艺性1）砂型铸造对铸件结构设计的规定：减少和简化分型面；外形力求简朴对称；有结构斜度；有助于节省型芯及型芯的定位、固定、排气和清理。2）合金铸造性能对铸件结构设计的规定：铸件壁厚要合理、壁厚应均匀、有铸造圆角和过渡连接、尽量避免过大平面。三、本章重点手工造型方法的特点与应用。四、习题一、填空题1、合金的铸造性能重要是指（ ）、（ ）、（ ）、（ ）。2、合金的收缩过程分为（ ）、（ ）、（ ）三个阶段。3、铸件产生缩孔和缩松的重要因素是（ ）收缩和（ ）收缩。4、铸件产生内应力、变形和裂纹的重要因素是（ ）收缩。二、判断题1、机器造型不能进行三箱造型。（ ）2、铸造造型时，模样的尺寸和铸件的尺寸同样大。（ ）三、选择题1、下列铸造合金中，铸造性能最佳的是（ ），铸造性能最差的是（ ）。A 铸钢 B 铸铁 C 铸铜2、下列铸件大批量生产时，采用什么方法铸造为宜？车床床身（ ）、汽轮机叶片（ ）、铸铁水管（ ）。A 砂型铸造 B 熔模铸造 C 离心铸造四、简答题1、砂型铸造工艺对铸件结构设计有哪些规定？2、合金铸造性能对铸件结构设计有哪些规定？3、下图中砂型铸造铸件结构工艺性不好，说明因素，画出对的图形。7 塑性成形一、学习目的1、了解锻压成形基础知识。2、掌握简朴轴、盘、环类锻件自由锻工艺规程的制定。3、熟悉锤上模锻的工艺过程。4、熟悉板料冲压的工艺特点。二、基本内容1、锻压成形基础知识1）塑性变形对金属性能的影响：随着变形限度的增长，强度和硬度提高而塑性和韧性下降的现象称为冷变形强化。通过再结晶退火，可消除冷变形强化。2）锻造流线及锻造比：锻造流线是金属的性能呈各项异性：沿着流线方向拉伸时，有较高的抗拉强度；沿着流线垂直方向剪切时，有较高的抗剪强度。锻造比愈大，热变形限度愈大，金属性能改善愈明显，锻造流线愈明显。3）合金的锻造性能：内在因素：对钢来讲，含碳量愈低，锻造性能愈好，合金元素愈多，锻造性能愈差，含硫量和含磷量愈多，锻造性能愈差。2、自由锻1）自由锻的基本工序：涉及：敦粗、拔长、冲孔、切割、弯曲、扭转等。 2）自由锻工艺规程的制定：涉及：绘制锻件图、计算坯料质量及尺寸、选择锻造工序。 3）自由锻锻件结构工艺性规定：避免锥面和斜面；避免加强肋、工字形、椭圆和复杂截面；避免非平面交接结构。3、模锻1）模锻的优点：与自由锻相比，锻件的尺寸和精度比较高，加工余量少，节约工时与材料；锻造流线分布合理，生产率高。2）锤上模锻：锻模：分为模锻模膛和制坯模膛。模锻模膛涉及终锻模膛和预锻模膛；制坯模膛涉及拔长模膛、滚压模膛、弯曲模膛和切断模膛。模锻工艺规程：涉及绘制模锻件图、计算坯料尺寸、拟定模锻工步、选择设备和安排修整工序。绘制模锻件图注意分型面、加工余量、模锻斜度、模锻圆角和冲孔连皮等。常用修整工序有切边、冲孔、精压等。模锻件结构设计：要有合理的分模面、模锻斜度和圆角半径；配合表面要留有加工余量，非配合表面可不留加工余量；避免截面相差过大，薄壁、高筋、凸起等结构；避免深孔和多孔结构；减少余块，简化模锻工艺。4、板料冲压1）冲压工序：板料冲压工序:分为分离工序和变形工序。分离工序涉及落料、冲孔、修整、剪切。变形工序涉及弯曲、拉伸、翻边、成形等。2）冲模：按组合方式分为单工序模、级进模、组合模三种。三、本章重点简朴典型零件自由锻工艺过程。 四、习题一、填空题1、当沿着锻造流线方向拉伸时，有（ ）抗拉强度；当沿着垂直锻造流线方向剪切时，有（ ）抗剪强度。2、自由锻的工序可分为（ ）工序、（ ）工序、（ ）工序三大类。3、模锻按使用设备不同，可分为（ ）模锻、（ ）模锻、（ ）模锻三种。4、板料冲压工序可分为（ ）工序，（ ）工序两大类。二、判断题1、金属冷塑性变形后，强度和硬度下降，而塑性和韧性提高。（ ）2、铁在400时的加工属于热加工。（ ）3、对于钢来讲，含硫量和含磷量愈多，则锻造性能愈好。（ ）三、选择题1、下列材料中，（ ）的锻造性能最佳，（ ）的锻造性能最差。A 铸铁 B 低碳钢 C 合金钢2、板料冲裁时，被分离的部提成为成品或坯料，称为（ ）；被分离的部提成为废料，称为（ ）。A 冲裁 B 落料 C 冲孔四、名词解释热变形 冷变形五、简答题1、什么叫冷变形强化？2、下图中自由锻锻件结构工艺性不好，说明因素，画出对的图形。8 焊接与胶接成形一、学习目的1、了解焊接的实质、焊接方法的分类和特点。2、了解电弧焊焊接接头的组织和性能，了解焊接应力和变形。3、掌握常用焊接方法的过程、特点和应用。4、掌握结构钢焊条的选用。5、了解电渣焊、电阻焊、钎焊的特点和应用。6、熟悉常用金属材料的焊接性及焊接工艺特点。7、掌握焊接结构工艺性。8、了解胶接基本原理、胶粘剂和胶接工艺特点。二、学习内容1、焊接的实质、焊接方法的分类和特点1）焊接的实质：焊件接头通过加热或加压，或并用，使焊件达成原子间结合的工艺方法。2）焊接方法的分类：按焊接过程特点可分为熔焊、压焊、钎焊三大类。3）焊接的特点：优点有连接性能好，密封性能好，省工料，成本低，可简化工艺等。局限性之处有不能拆卸，更换修理不方便，接头组织性能变差，存在焊接应力及缺陷，易产生变形等。2、焊接接头1）焊接接头的组织和性能：焊接接头有焊缝、熔合区、热影响区组成。焊缝的组织是柱状晶体的铸造组织，由于合金化的作用，性能不低于母材。熔合区的组织是粗大晶粒的铸态组织，性能是焊接接头中最差的区域之一。热影响区分为过热区、正火区和部分相变区。过热区的组织是粗大晶粒的过热组织，性能是热影响区中最差的部位；正火区的组织是细小晶粒的均匀组织，性能优于母材；部分相变区的组织是晶粒大小不均匀的组织，性能稍差于母材。2）焊接应力和变形：产生因素：由于焊件在焊接时是不均匀的局部加热和冷却，导致焊件的热胀冷却速度和组织变化先后不一致，从而导致焊接应力和变形的产生，影响焊件质量。焊接变形的基本形式：收缩变形、角变形、弯曲变形、扭曲变形、波浪变形。防止变形的工艺措施：反变形法、刚性固定法、合理安排焊接顺序、焊前预热，焊后解决。焊接变形的矫正措施：机械矫正法、火焰矫正法。4、 常用焊接方法1） 手工电弧焊：特点与应用：具有设备简朴、操作灵活、对接头规定不高、焊接条件和位置不限、成本低、应用广泛，但有强烈的弧光和烟尘、劳动条件差、效率低、对工人技术水平规定高，焊接质量不稳定。一般用于单件小批生产中焊接碳素钢、低合金结构钢、不锈钢及铸铁补焊。焊条：由焊芯和药皮组成，焊芯起导电和填充金属作用，药皮起保护、冶金作用。焊条按溶渣的化学性质分为酸性焊条和碱性焊条，按用途分为十一大类。焊接一般碳素结构钢、低合金结构钢结构，选用强度等级相同的焊条，焊接特殊性能钢结构，选用成分相同或相近的焊条，焊接承受动载、交变载荷、冲击载荷的结构，选用碱性焊条，焊接承受静载的结构，选用酸性焊条。2） 气体保护焊：氩弧焊特点及应用：氩弧焊具有保护效果好、焊缝成形美观、焊缝质量优良、明弧焊接易于观测、温度容易控制、焊接变形小、易于实现自动焊接、氩气较贵，成本高。氩弧焊合用于焊接易氧化的有色金属和合金钢。CO2焊特点及应用：CO2焊具有保护效果好、焊缝质量较好、但成形较差、明弧焊接易于观测、焊接变形小、易于实现全位焊接、CO2气便宜，成本低。CO2焊合用于焊接低碳钢和强度级别不高的普通低合金结构钢，重要焊接薄板。3） 电阻焊：电阻焊通常分为点焊、缝焊、对焊三种。其特点是：焊接变形小、劳动条件好、操作方便、易于实现自动化，在自动化生产线上应用较多，但设备投资大、耗电多、接头形式和工件厚度受到一定限制。点焊重要用于4mm以下薄板冲压壳体结构及钢筋焊接，特别是汽车和飞机制造。缝焊只适合于3mm以下薄板结构焊接，如易拉罐、油箱、烟道等。对焊重要用于杆状零件对接，如刀具、管子、钢筋等。4） 钎焊：钎焊按钎料熔点分为软钎焊和硬钎焊，钎料熔点在450以下的钎焊叫软钎焊，钎料熔点在450以上的钎焊叫硬钎焊。钎焊具有焊接变形小、焊件尺寸精确、可以焊接异种材料和特殊结构、可一次焊成整体结构、生产率高、易于实现自动化。重要用于精密仪表、电器零部件、异种金属结构、复杂薄板结构及硬质合金刀具。4、常用金属材料的焊接1）金属材料的焊接性的评估：碳当量法：CE = C +Mn/6 +(Ni + Cr)/15 + (Cr + Mo + V)/5(%)。碳当量越大，焊接性越差。CE0.6%时，焊接性差。2)碳素结构钢、低合金高强度结构钢的焊接：低碳钢的焊接:没有淬硬倾向，冷裂倾向小，焊接性良好，焊前不需要预热。手工电弧焊一般选用E4303(结422)和E4315(结427)焊条。中碳钢的焊接:淬硬倾向和冷裂倾向较大，焊前必需预热。手工电弧焊一般选用E5015 (结507)焊条。低合金高强度结构钢的焊接：淬硬倾向和冷裂倾向较小，焊接性较好，强度级别低的焊前不需要预热，强度级别高的焊前需要预热。手工电弧焊一般按同强度级别选用焊条。5、焊接结构工艺性1）焊接接头设计：接头形式有对接、搭接、角接、T形接四种。薄板焊接有各种卷边接头形式。2）焊缝布置：焊缝布置尽也许分散、应避开应力集中部位、布置应尽也许对称、应便于操作、应尽量减少焊缝长度和数量、应尽量避开机械加工表面。3）坡口形式设计：电弧焊常用的基本坡口形式有I形坡口、V形坡口、X形坡口、U形坡口等四种。三、本章重点1、常用焊接方法的过程、特点和应用。2、结构钢焊条的选用。四、习题一、填空题1、焊接的实质是被连接的焊件形成（ ）间的结合。2、按焊接过程特点，可将焊接分为（ ）、（ ）、（ ）三种焊接方法。3、焊接接头中性能最差的部位是（ ）区和（ ）区。4、酸性焊条常应用于（ ）焊接结构；碱性焊条常应用于（ ）焊接结构。二、判断题1、钢中的碳和合金元素对钢的焊接性的影响是不同的，合金元素的影响最大。（ ）2、焊接热裂纹的产生重要跟硫、磷等杂质太多有关。（ ）3、焊接冷裂纹的产生重要跟含氢量的多少有关。（ ）三、选择题1、下列材料中，（ ）的焊接性能最佳，（ ）的焊接性能最差。A 20 B T10A C 452、在手工电弧焊中，低碳钢的焊接一般选用（ ）焊条，中碳钢的焊接一般选用（ ）焊条。A H08A B E4315(结427) C E5015(结507)3、低碳钢焊前一般（ ）预热，低温焊厚板时（ ）预热；中碳钢焊前（ ）预热。A 需要 B 不需要 C 必须 四、名词解释碳当量五、简答题1、焊芯的作用是什么？其化学成分有何特点？2、焊条药皮有哪些作用？3、下图中手工电弧焊焊件结构工艺性不好，说明因素，画出对的图形。 9 机械零件材料及毛坯的选择一、学习目的1、了解机械零件失效的重要形式和因素。2、了解机械零件材料选择的一般原则。3、掌握典型零件选材及工艺路线。
