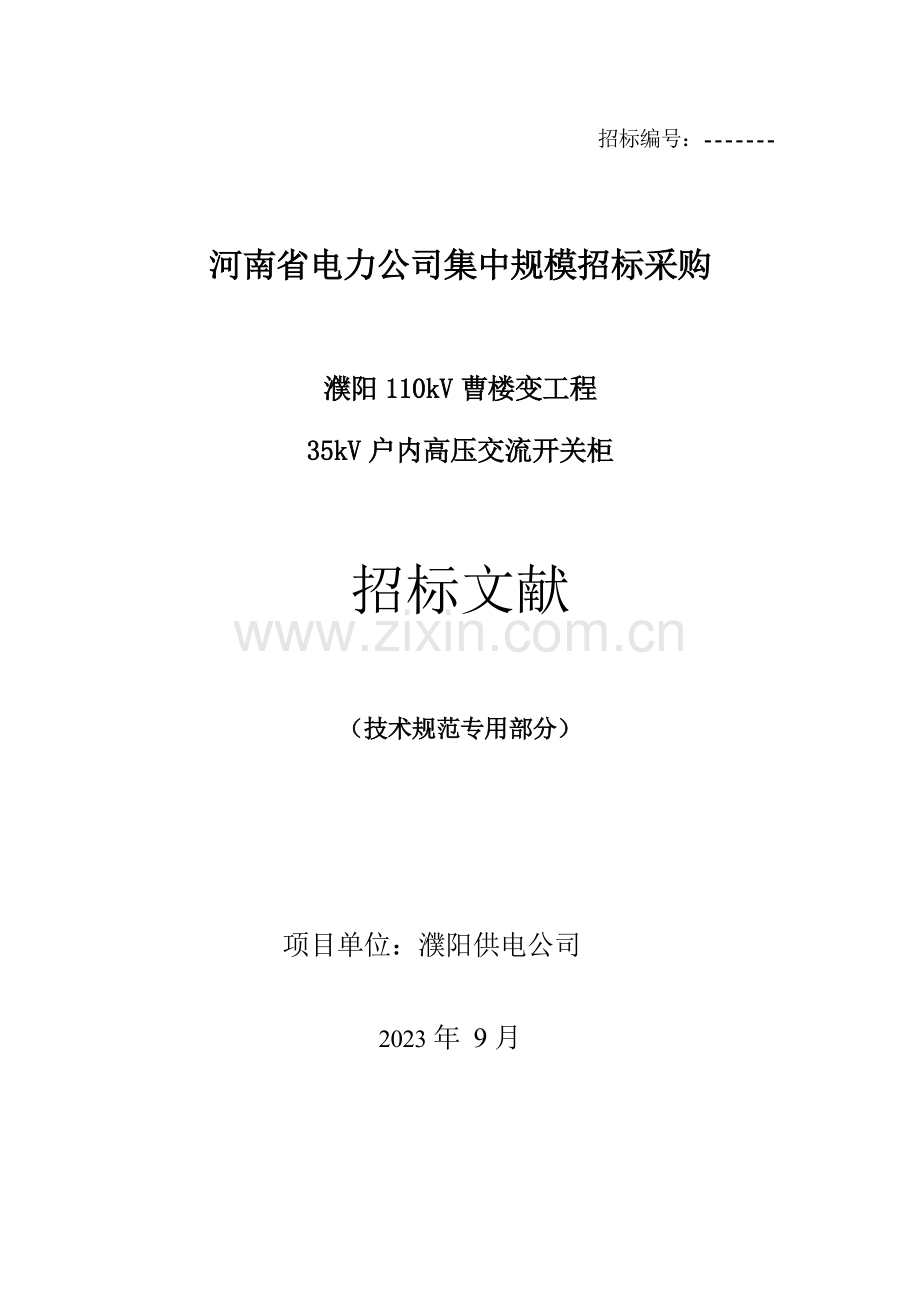

开关柜技术规范专用部分.doc

招标编号：-------

河南省电力公司集中规模招标采购

濮阳110kV曹楼变工程
35kV户内高压交流开关柜

招标文献

（技术规范专用部分）

项目单位：濮阳供电公司

2023年 9月

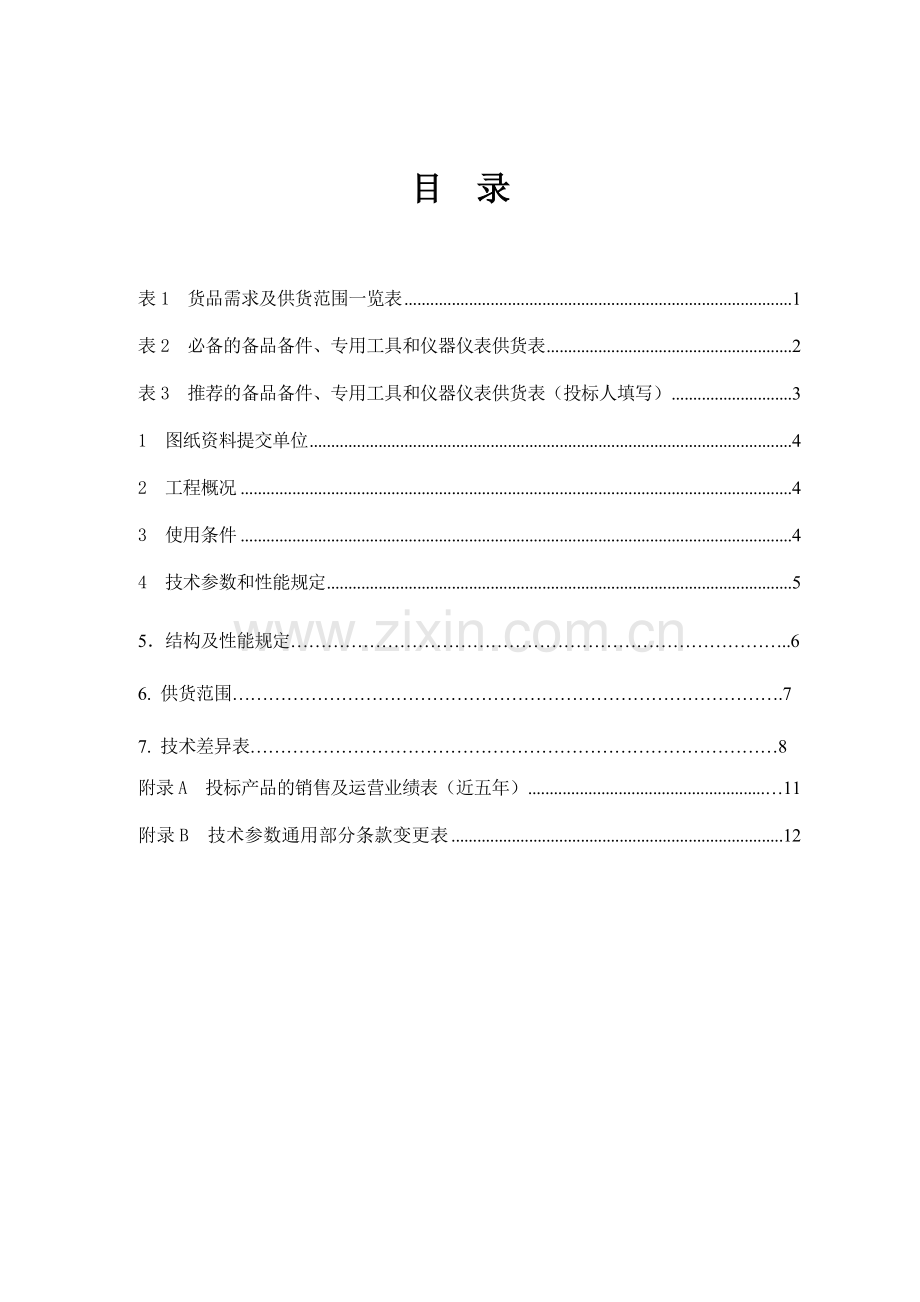

目 录

表1 货品需求及供货范围一览表 1
表2 必备的备品备件、专用工具和仪器仪表供货表 2
表3 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写） 3
1 图纸资料提交单位 4
2 工程概况 4
3 使用条件 4
4 技术参数和性能规定 5
5．结构及性能规定………………………………………………………………………..6
6. 供货范围……………………………………………………………………………….7
7. 技术差异表……………………………………………………………………………8
附录A 投标产品的销售及运营业绩表（近五年） …11
附录B 技术参数通用部分条款变更表 12

表1 货品需求及供货范围一览表
（具体技术参数及安装尺寸见电气接线图）
序号
单位
名 称
规格型号
技术规定
额定电流
开断电流
交货期（月）
数量（面）
备 注
1

架空进线开关柜
KYN□-40.5
柜宽1680mm
1600A
31.5kA

1
装EDI显控及测温装置
2

母联隔离柜
KYN□-40.5
柜宽1680mm
1600A

1
装EDE显控装置
3

架空出线柜
KYN□-40.5
柜宽1680mm
1250A
31.5kA

3
同上
4

电压互感器柜
KYN□-40.5
柜宽1680mm
630A

1
同上、采用四PT接线。

表2 必备的备品备件、专用工具和仪器仪表供货表
序号
名 称
项目单位规定
投标人响应
规 格
单位
数量
规 格
单位
数量
1
断路器分合闸线圈

套
各2

2
储能电机

台
1

3
手车轨道

套
1

4

表3 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）
序号
名 称
型号和规格
单位
数量
制造商
1

2

3

4

1、图纸资料提交单位
表4 卖方提交的图纸资料及其接受单位
提交图纸资料名称
接受图纸单位名称、地址、
邮编、电话
提交份数
提交时间
图纸类
濮阳电力设计院
濮阳市人民路东段
邮编：457000
电话：0393～6185150
3
技术协议签订后两周内
安装使用说明
实验报告
其它资料
图纸类
濮阳供电公司
6
（项目单位填写）
安装使用说明书
实验报告
其它资料
2、工程概况
2.1 项目名称：濮阳110kV曹楼变工程
2.2 项目单位：濮阳供电公司
2.3 工程规模：主变 1×40MVA
2.4 工程地址：濮阳台前县
2.5 交通、运送：汽运
2.6 系统特性：
a．系统标称电压：　35　kV
b．系统最高电压：　 40.5 　kV
c．系统额定频率：　 50 Hz
d．系统中性点接地方式： 35kV系统中性点为非有效接地系统或经消弧线圈接地，且系统单相接地时允许连续运营2小时。
e. 安装地点：　户内 　
3、使用条件
表5 使用条件
序号
名称
单位
项目单位规定值
投标人保证值
1
周边空气温度
最高气温
℃
+40

最低气温
-25

最大日温差
K
25

2
海拔
m
1000

3
污秽等级
级
C级 / D级

4
空气质量
周边空气没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸汽或盐的污染
5
湿度
日相对湿度平均值
%
≤95

月相对湿度平均值
≤90

6
耐受地震能力（水平加速度）
g
0.3

注：表5中“项目单位规定值”为户内正常使用条件，超过此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。
4、技术参数和性能规定
4.1 技术参数响应表
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人规定值。如有差异，请填写技术差异表。“投标人保证值”应与型式实验报告相符。开关柜电气接线、基本技术参数、平断面布置见附图。
表6 技术参数响应表
序号
名称
单位
招标人规定值
投标人保证值

开关柜型号

KYN□-40.5
投标人填写

灭弧介质

真空
投标人填写

额定电压
kV
40.5
投标人填写

额定频率
Hz
50
投标人填写

额定电流
A
1600/1250
投标人填写

主回路电阻
μΩ
投标人提供
投标人填写

温升实验电流
A
1.1Ie
投标人填写

额定工频1min耐受电压（有效值）
对地、相间及断口间
kV
95
投标人填写
隔离断口
118
投标人填写
额定雷电冲击耐受电压（峰值）
对地、相间及断口间
kV
185
投标人填写
隔离断口
215
投标人填写
注：隔离断口涉及隔离开关断口，以及有隔离作用的负荷开关和起联络作用的断路器断口。

额定短路开断电流
kA
31.5
投标人填写
110
额定短路开断开断次数
次
≥50
投标人填写
11
额定短路关合电流
kA
80
投标人填写
12
额定短时耐受电流及连续时间
kA/s
31.5 / 4
投标人填写
13
额定峰值耐受电流
kA
80
投标人填写
14
辅助和控制回路1min工频耐受电压（有效值）
kV
2
投标人填写
115
电气间隙（纯空气）
mm
360
投标人填写
16
爬电比距
瓷绝缘
mm/kV
≥20
投标人填写
有机绝缘
≥20
投标人填写
爬电比距用于相间应乘以，用于隔离断口应乘以1.15。
17
机械稳定性（真空断路器）
次
≥10000
投标人填写
18
防护等级

不低于IP4X
投标人填写
19
分、合闸线圈的额定电压
V
直流：220
投标人填写
20
辅助回路的额定电压
V
交流：220
投标人填写
21
额定转移电流(撞击器操作的)
按IEC 420（1990）4.104条
投标人填写
22
额定交接电流(脱扣器操作的)
按IEC 420（1990）4.105条
投标人填写
23
局部放电
1.1倍额定电压下整体不大于5pC，单个元件不大于3pC
投标人填写
24
由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值
≤1.6kV

5、结构及性能规定
5.1 高压开关柜应具有可靠的五防闭锁功能。手车运营位置的行程开关常开接点及断路
器辅助常开接点接到端子排上，供防误闭锁装置专用。
5.2 在金属封闭式高压开关柜中，凡采用非金属制成的隔板加强相间或相对地间绝缘
时，高压带电裸导体与该绝缘板间应保持不小于60mm的空气间隙，绝缘板应为阻燃材料制成。提供凝露实验报告。
5.4 开关柜后门应设可视观测窗。
5.4 断路器：
选用本体与机构一体化的 真空断路器产品,真空泡选用 产品，电
容器柜应提供老炼实验报告。
5．5 互感器
5.5.1 互感器应固定牢固，且在主回路不带电时，便于人员进行防止性实验、检查及更换等。
5.5.2 互感器的伏安特性、准确度级及额定负载均应能满足继电保护及仪表测量装置的规定，详见开关柜电气接线、基本技术参数、平断面布置附图。
5.5.3 电压互感器必须有防止铁磁谐振的措施，其高压侧应装有防止内部故障的高压熔断器，且便于熔断后更换熔断件。
5.5.4 电流互感器的短时耐受电流及短路连续时间、峰值耐受电流均应满足高压开关柜铭牌值的规定。
5.5.5互感器选用 天津纽泰克或天津泰莱或上海MWB公司 互感器产品。
5.5.6 电流互感器二次侧应考虑开路保护，电压互感器二次侧应考虑短路保护
5.6 避雷器
5.6.1柜内所有避雷器选用JSH-5B型在线监测型计数器。
5.6.2 避雷器选用西安电瓷所产品。
5．7测量仪表、继电保护装置及辅助回路
5.7.1 测量仪表、继电保护装置及辅助回路中的低压熔断器、端子以及其他辅助元件与高压带电部分应保持足够的安全距离；否则应采用可靠的防护措施，以保证在高压带电部分不断电情况下进行工作时，人员不致触及运营的高压导电体。
5.7.2 互感器二次接线及辅助回路的连接，必须采用截面不小于2.5mm2的铜导线；布线时，应考虑避免其他组件故障对它的影响。
5.7.3 高压电器组件与高压开关柜辅助回路的连接如采用插头方式，插头与插座必须接触可靠，并有锁紧措施；插头与开关设备应有可靠的机械联锁，当开关设备在工作位置时，插头不应拔出。
5.7.4 测量仪表安装在仪表室内或在开关柜面板上开孔；继电保护装置采用集中或就地分散布置。
6、供货范围
设备需求表，见表1。
开关柜的综合自动化装置由本工程综合自动化系统中标方提供，开关柜的中标方安装。
供货期：自协议签定起 个月。
供货设备颜色： 浅驼灰Z44
7、技术差异表
投标人提供的产品技术规范应与本招标文献中规定的规定一致。若有差异投标人应如实、认真地填写差异值；若无技术差异则视为完全满足本技术规范的规定，且在技术差异表中填写“无差异”。
表7 技术差异表
序号
项 目
相应条款编号
技术招标文献规定
差 异
备 注
1

2

3

附录A 投标产品的销售及运营业绩表（近五年）
序号
开关柜型号
额定电流
额定短路
开断电流
操动机构
工程名称
数量
投运时间
使用单位
联系人
联系电话

附录B 技术参数通用部分条款变更表
（本表是对技术规范“通用部分”的补充和修改，如有冲突，应以本表为准）
变更条款页码、款号
变更内容
原表述
变更后表述
