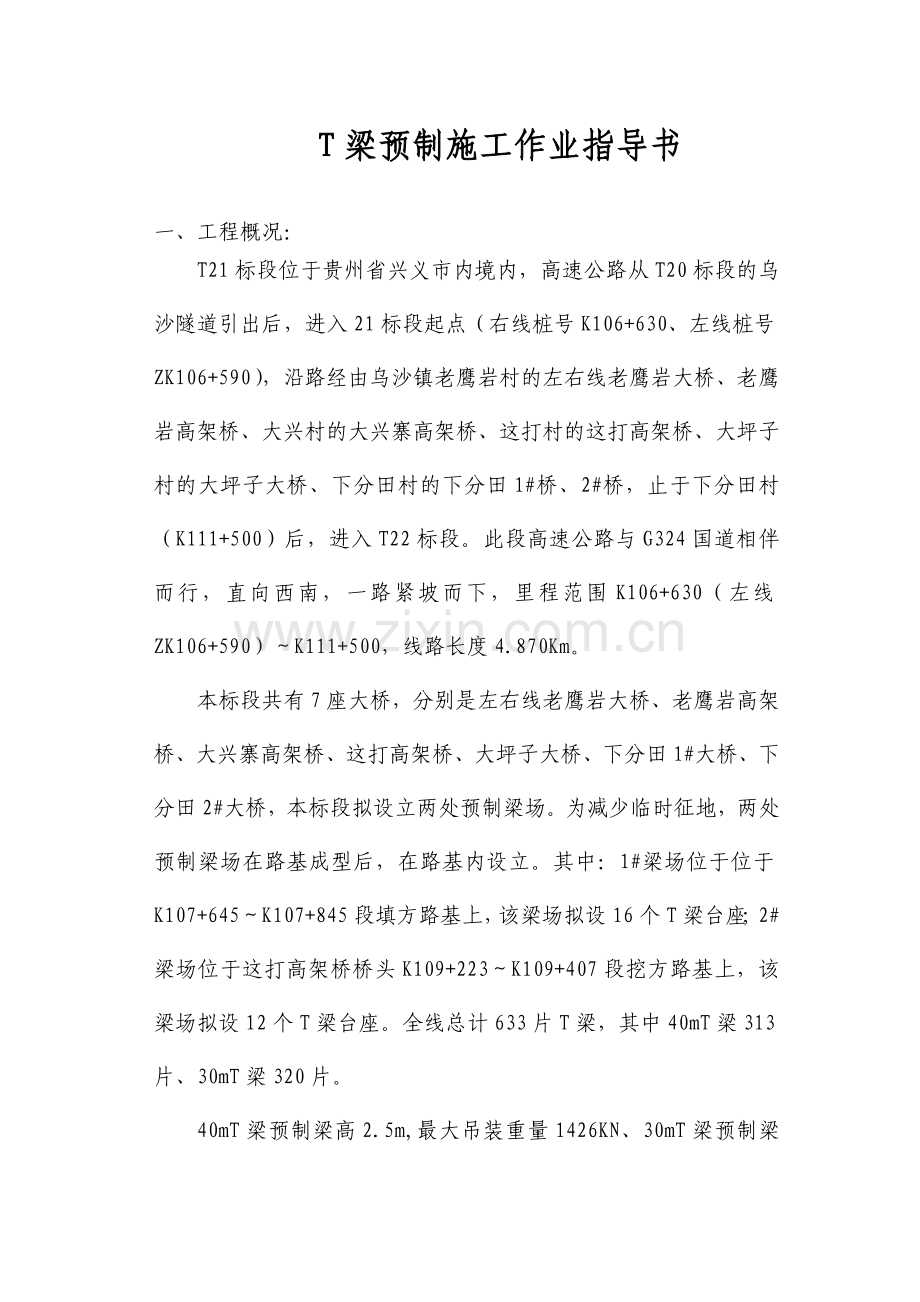

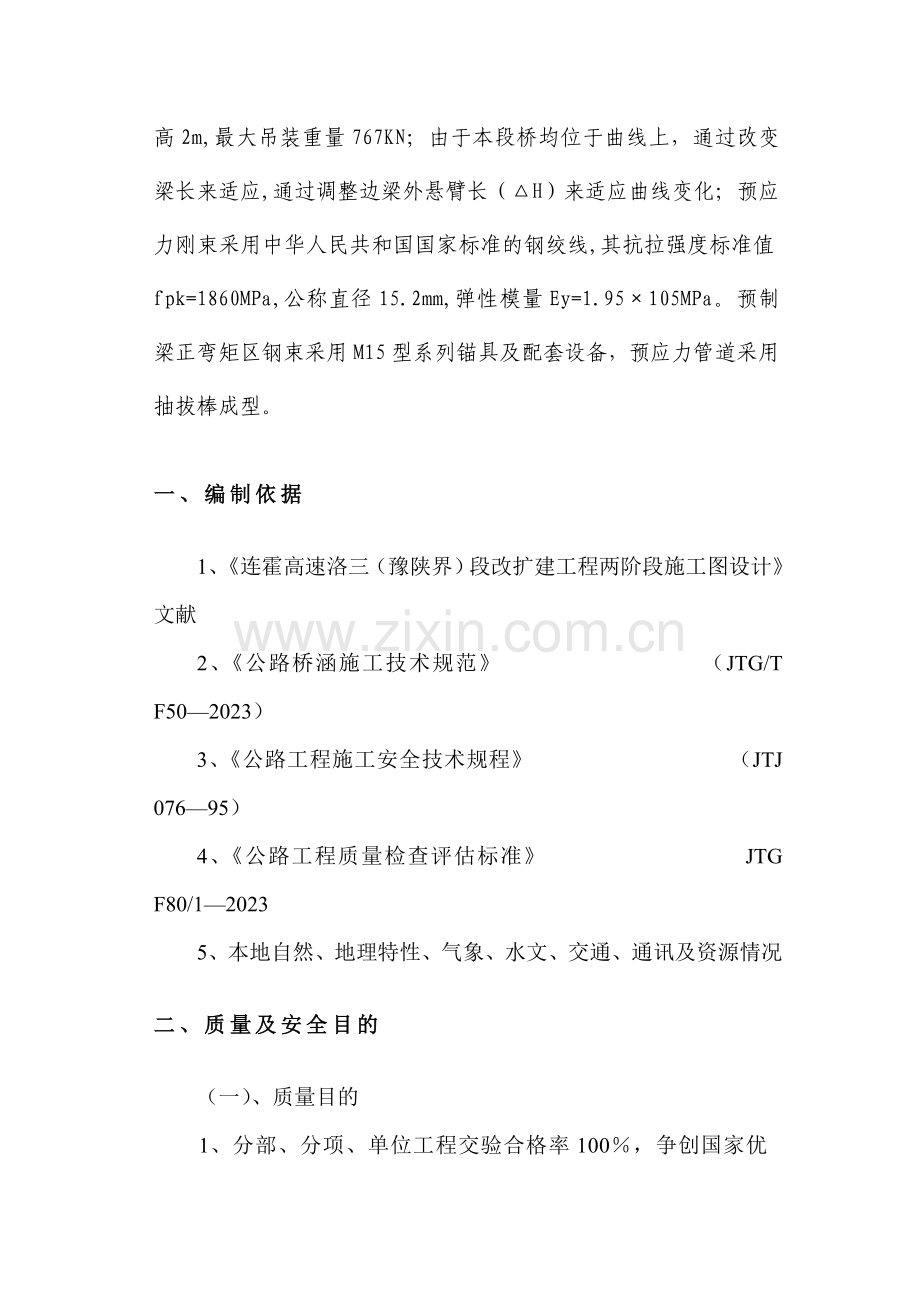

T梁预制施工作业指导书一、工程概况：T21标段位于贵州省兴义市内境内，高速公路从T20标段的乌沙隧道引出后，进入21标段起点（右线桩号K106+630、左线桩号ZK106+590），沿路经由乌沙镇老鹰岩村的左右线老鹰岩大桥、老鹰岩高架桥、大兴村的大兴寨高架桥、这打村的这打高架桥、大坪子村的大坪子大桥、下分田村的下分田1#桥、2#桥，止于下分田村（K111+500）后，进入T22标段。此段高速公路与G324国道相伴而行，直向西南，一路紧坡而下，里程范围K106+630（左线ZK106+590）K111+500，线路长度4.870Km。本标段共有7座大桥，分别是左右线老鹰岩大桥、老鹰岩高架桥、大兴寨高架桥、这打高架桥、大坪子大桥、下分田1#大桥、下分田2#大桥，本标段拟设立两处预制梁场。为减少临时征地，两处预制梁场在路基成型后，在路基内设立。其中：1#梁场位于位于K107+645K107+845段填方路基上，该梁场拟设16个T梁台座；2#梁场位于这打高架桥桥头K109+223K109+407段挖方路基上，该梁场拟设12个T梁台座。全线总计633片T梁，其中40mT梁313片、30mT梁320片。40mT梁预制梁高2.5m,最大吊装重量1426KN、30mT梁预制梁高2m,最大吊装重量767KN；由于本段桥均位于曲线上，通过改变梁长来适应,通过调整边梁外悬臂长（H）来适应曲线变化；预应力刚束采用中华人民共和国国家标准的钢绞线,其抗拉强度标准值fpk=1860MPa,公称直径15.2mm,弹性模量Ey=1.95105MPa。预制梁正弯矩区钢束采用M15型系列锚具及配套设备，预应力管道采用抽拔棒成型。一、 编制依据1、连霍高速洛三（豫陕界）段改扩建工程两阶段施工图设计文献2、公路桥涵施工技术规范 （JTG/T F502023）3、公路工程施工安全技术规程 （JTJ 07695）4、公路工程质量检查评估标准 JTG F80/120235、本地自然、地理特性、气象、水文、交通、通讯及资源情况二、 质量及安全目的（一）、质量目的1、分部、分项、单位工程交验合格率100，争创国家优质工程。2、杜绝重大工程质量事故。（二）、安全目的1、杜绝工亡事故；2、无中毒、火灾、火警事故；3、施工过程中危险点受控率达100%。二、施工前准备工作：1、预制场平面布置梁场场地按规定碾压密实硬化，面层用10cm的C15混凝土硬化，在面层施工时，设立排水坡和排水沟，保证预制场内无积水。预制场周边设立栏杆、梁场内按规定设立工程简介牌、施工场地平面布置图等标示牌。本协议段一号T梁预制场位于K107+645K107+845段填方路基上，该梁场共设16个T梁台座。台座之间横行间距4.6m，纵向间距8m，梁场总长260m。本协议段二号T梁预制场位于这打高架桥桥头K109+223K109+407段挖方路基上，该梁场共设12个T梁台座。台座之间横行间距3.55m，纵向间距8m，梁场总长270m。2、龙门吊布设两个预制场均设立最大起吊能力为80T龙门吊各2台，龙门轨道的跨径均为21m；用于吊装模板、T梁浇筑混凝土、出梁及存梁使用。龙门轨道的布设详见T梁预制场平面0.3m0.4m，基础下设10cm厚，1m宽的C25混凝土垫层，其布设D6冷轧钢筋焊网，并每隔10米设立沉降缝。其顶部埋设20的轨道固定定位筋，间距为50cm对称设立。浇筑时要做好高程控制保证两道轨道在同一水平面上及互相平行，且轨道纵向坡度控制在1.5%。3、混凝土台座的施工预制梁底座采用钢筋混凝土面贴钢板作为底模。1号梁场预制场设立与填方路基上，2号梁场位于挖方路基上，其平整度及压实度均应满足路基交验的规定。台座采用C30混凝土，台座面的尺寸与梁底尺寸相匹配，台座厚度30cm，距台座顶5cm，每0.5m预留两侧边模的对拉杆孔。并使用55角钢在钢筋骨架上对台座基础顶的两个棱角进行包边，保证位置、尺寸准确，角钢在同一水平面上，待台座混凝土达成一定强度后，将底模钢板铺设焊接在台座上，采用厚3mm钢板与角钢焊接，焊面焊平抛光解决，保证底模的平整，为了控制梁张拉后梁体上拱，底模按二次抛物线型预设反拱2.5cm。台座的基底必须有足够的承载力，台座之间设立排水沟，避免在施工过程中渗水到台座基底，引起台座下沉、开裂。台座用水准仪精确测量，严格控制底模的平整度和直线度。考虑梁张拉时两端受集中荷载，为保证模板不沉降，该位置的地基应加深并作特别解决并在两端布置钢筋网。台座施工时，应保证底座支撑牢固，以免在梁预制过程中底模移位。4、模板的加工根据设计图纸规定，设40mT梁模板三套，30mT梁模板三套，共6套模板，其中中梁4套，边梁2套。模板采用整体钢模，由专业厂家加工而成。模板面板采用5mm厚钢板制作，模板接缝规定平整和光滑，焊缝须用砂轮磨平，模板的内表面应抛光不留锈迹，各部位尺寸偏差须在允许范围内，保证结构的线型和几何尺寸规定。加工时除了要满足强度刚度、平整度等设计规定外，还应考虑模板安装、拆卸方便容易。加工成型后，运至现场进行拼装、校正、加固及修改，保证模板的拼缝满足施工规定。且各预埋孔位置根据设计图纸规定准确预留。5、钢筋场地设立钢筋加工场地设立1号梁场在预制区的线路方向右侧，2号梁场在预制区的线路方向左侧。且均搭设彩钢棚，整个钢筋场地均进行硬化解决，硬化解决与预制场地相同。生产用钢筋集中在此下料加工。钢筋加工场地分为钢筋原材区、成品区、半成品区，每个区均进行挂牌标示，每个区域内对不同品种、型号的钢筋分别放置，并设立标示、标牌。钢筋存放要设棚并进行覆盖，钢筋下方垫设方木，防止钢筋锈蚀。三、T梁施工工艺流程：预应力T梁施工工艺框图 路基修筑、修建台座绑 扎 钢 筋固 定 抽 拔 棒安装模板并校正加固安装端头模板绑扎顶板钢筋、预埋吊装孔灌注梁体砼拔棒、清孔、拆模板、砼养护拆侧模、内模、覆盖养生锚具检查、制钢绞线束穿 钢 绞 线施 加 预 应 力孔 道 压 浆封 锚养 生加工制作钢模板钢筋下料整修模板拌合站集中供应砼设计并选定砼配合比张拉机具校验压砼试件制作砼试件水泥浆制备压 试 件制做水泥浆试件压 试 件制做砼试件整修模板四、T梁预制施工方法：（一）、钢筋加工及安装钢筋到场后及时按批次报验，涉及钢筋原材和焊接，合格后方可使用，同时保证钢筋离地不小于30cm，做好钢筋的覆盖工作，防止钢筋生锈。钢筋应堆放在钢筋棚内，不同等级牌号，直径大小，使用部位分类堆放，分细记录，标记清楚无误。普通钢筋采用在钢筋加工房下料、制作，现场绑扎。1、钢筋制作a、钢筋表面的浮皮、铁锈、油渍、漆皮、污垢等要在加工前清除干净，带有颗粒状或片状老锈的钢筋不得使用。除锈可采用人工锤击、钢丝刷、喷砂法、砂盘法或除锈机除锈，除锈后的钢筋应表面洁净。b、钢筋在下料前认真熟悉设计图纸，计算下料长度，进行钢筋加工。c、钢筋的焊接弯制和末端的弯钩要符合设计规定，不得随意缩短。钢筋焊接前，根据施工条件进行试焊，实验合格后方可正式施焊。焊工必须持考试合格证上岗。钢筋的焊接以电弧焊为主并保证：钢筋表面无裂纹和明显烧伤；接头处弯折角度不大于4度；接头处轴线偏差不大于钢筋的10d，同时不大于2mm；必须通过机械性能检查。电弧焊的接头必须保证它的搭接长度，及焊缝的饱满度；钢筋的成品必须保证它的准确尺寸和几何形状。d、梁主筋采用搭接焊，搭钢筋的轴线应位于同一直线上，均应采用双面焊，接头长度不得小于5d，焊缝应饱满、平顺，无缺口、裂纹，并且用焊条应为502以上。且两钢筋搭接端部预先折向一侧，使两接合钢筋轴线一致。 2、钢筋绑扎钢筋绑扎工艺流程如下：梁肋、梁端锚下钢筋横隔板钢筋翼 缘 钢 筋模板安装a、在台座上按图纸规定画出主筋和箍筋的位置，钢筋交叉点均要绑扎，不得顺扣，箍筋拐角与主筋用兜扣，沿每米加十字扣，且需扎紧，不得有滑动、折断、移位等情况，绑扎丝头必须压入骨架内。b、钢筋绑扎前熟悉钢筋图纸，仔细斟酌钢筋绑扎顺序；钢筋接头应避免设立在钢筋承受应力最大处，并应分散布置；配置在同一截面内的受力钢筋，其接头的截面布置占受力钢筋总面面积的百分率应符合：电弧焊接头应错开且不短于1m，钢筋绑扎的位置必须在误差范围之内，与预埋件及波纹管有干扰时作适当调整。钢筋搭接点至钢筋弯曲点的距离不小于10倍钢筋直径，也不宜位于构件的最大弯矩处。c、钢筋的级别、直径、根数和间距必须符合设计规定。绑扎或焊接的钢筋网和钢筋骨架不得有变形、松脱和开焊。d、钢筋与模板间设立塑料垫块，垫块与钢筋扎紧，并互相错开，保证塑料垫块的密度，使得保护层厚度符合设计规范规定。e、钢筋骨架在未使用时，底部垫高，上部用彩条布覆盖，防止受潮生锈或腐蚀。f、钢筋绑扎严格按照图纸规定，执行公路桥涵施工技规范JTJ041-2023和公路工程质量验收评估标准JTG F80/1-2023的检查标准，绑扎好后及时请监理工程师验收，验收合格后架立波纹管。g、当预应力钢束与普通钢筋发生冲突时，将普通钢筋调整来满足预应力筋的位置。3、钢筋安装规定项次检查项目规定值或允许偏差（mm）检查方法和频率1受力钢筋间距（mm）两排以上排距离5尺量：每构件检查2个断面同排102箍筋、横向水平钢筋（mm）10尺量：每构件检查510个断面3钢筋骨架尺寸（mm）长尺量：按骨架总数30%抽查宽、高155保护层厚度（mm）5尺量：每构件沿模板周边检查8处4、预应力孔道预留、预埋件安装 钢绞线孔道的位置要符合设计规定，孔道应平顺，端部的锚垫板要垂直于孔道中心。预应力管道成孔采用抽拔成孔，先按坐标准确安装抽拔棒，并用U形钢筋固定，导向钢筋与支架点焊。安装抽拔棒完毕后经现场技术人员检查定位坐标合格后方可进行下步施工。 橡胶抽拔棒施工注意事项：1）在安装抽拔棒时穿入一根钢绞线将两根抽拔棒连接，使其增长橡胶抽拔棒的刚度使其便于定位，保证形成的预应力孔道顺直。2）为保证形成的孔道坐标满足设计规定，橡胶棒的定位钢筋采用点焊固，按设计坐标位置准确布设，间距不大于100cm，预应力钢束弯曲段应加密到50cm。3）采用两段橡胶抽拔棒分别从两端抽拔，且两根抽拔棒中间接头用胶带密封。4）抽拔棒的抽拔时间在混凝土终凝后均可进行，最宜时间控制在混凝土终凝后1h左右进行，先将抽拔棒中的钢绞线拔出，使其抽拔棒纵向伸长后有较大的径向收缩，便于抽拔，特别是弯曲的孔道特别重要。拔出抽拔棒也不宜抽拔过早，否则会拉裂混凝土。施工中注意根据气温的变化，由现场技术人员拟定终凝时间，用以控制橡胶棒的抽拔时间。采用卷扬机抽拔，抽拔时不要回力，要连续不断，直至所有拔出，但速度不要大于5m/min。5） 抽拔棒周边的混凝土密实度应尽量避免在抽拔棒棒周边布设混凝土保护层垫块，同时注意加强周边混凝土的振捣，防止因混凝土不密实而导致孔道灌浆时向外渗漏。6）抽拔棒的保养：橡胶棒入笼前，应在表面均匀涂抹滑石粉，严禁涂油类隔离剂。抽拔后将橡胶棒表面混凝土残留物清除干净，再涂上滑石粉备用。使用一段时间后，检查橡胶棒是否有划伤裂纹，沿径向有深度2mm以上的裂纹时应停止使用(顺轴向出现裂纹则不影响使用)。抽拔棒在保存时应避免高温、日光照射及接触腐蚀性物品，以防老化。施工中要重点保护抽拔棒，施工人员不得对其进行踩踏或用工具敲击抽拔棒，同时在施工中抽拔棒严禁被电焊烧伤 预埋件位置要准确，安放牢固，锚具预埋位置与预应力管道保持垂直。桥面系、伸缩缝、护栏及其它相关附属构造的相应预埋件，均参照有关图纸施工预埋在预制梁内。浇筑T梁砼前应严格检查伸缩缝、护栏、泄水管、支管等附属设施的预埋件是否齐全，拟定无误后方能浇筑。施工时，应保证上预应力管道及钢筋位置准确。比如在预制边梁时，要注意预埋桥侧钢筋砼护栏的1号、4号钢筋。（二）、模板安装1、T梁模板构造25mT梁模板横坡按2%加工，边板翼板为活动式，以保证内外边板翼板厚度同时使用。因全线桥梁均位于曲线上，预制T梁长短不一，所以加工模板时按最短梁长加工，再通过加工调节块满足各种梁长。为方面横隔板处模板便于拆除，横隔板部分加工成上大下小，里大外小。横隔板与梁肋设计图中为100X100倒角过渡，但为了方便脱模，在保证梁的截面尺寸的同时将其改为圆角(R50)过渡。为保证湿接缝钢筋的准确预留，上部梳子板为活动式，梳子板间距100割16X130缺口。由于本标段桥梁均在曲线上，为保证边梁内外弧度，边梁翼板宽分高低边,加工成可调整宽度，按全线桥梁中最宽处制作，以便调整边梁翼板的弧度，保证梁安装后的整体线性。2、模板安装模板安装严格按编号进行。钢筋及预应力管道安装报验合格后便开始立模板，一方面清理模板，使模板表面干净，涂匀脱模剂，同时在底模两侧用密封条贴好，然后用龙门将每一块模板吊到位后开始拼装，在两块模板之间用双面胶进行密封，注意模板的接头高差在2mm范围内，低部用20对拉螺杆进行加固，上口同样用20进行加固，保证模板的刚度。安装侧模时，防止模板移位和凸出，应避免碰撞，防止模板局部变形，支撑要牢固，同时在模板边上安装高频附着式震动器，振捣器间距1.5m，呈梅花型布置。将封头模所有立好，报验模板的尺寸，保证其尺寸在规范规定误差范围内，合格后便准备浇筑混凝土。外模必须安装牢固，线条顺直、接缝严密。拆模后，立即对模板表面进行清洗和修复，涂机油保养待用。必要时，进行覆盖，防止雨淋或爆晒。3、模板的拆除拆模时砼强度必须达成2.5Map。拆除前，做好各项安全措施。采用龙门吊、手拉葫芦鸡千斤顶等人工辅助进行拆模。4、注意事项、安装侧模均应对整、去污、涂刷隔离剂，模板和胶条接缝是否严密进行具体检查，达成合格标准，方可安装。、安装两端堵头模板时，必须检查锚垫板规格型号是否符合图纸的规定和安装方位是否准确。、在吊离模扇时，一方面进行水平离开梁体后，有足够的空隙再起吊，以免起吊时梁体和模扇产生碰撞。、模板与模板接触缝要用胶条夹垫，保证稳固，以防止漏浆。、拆模时要先除去固件、拉杆等，拆模不允许猛砸、猛撬，防止模板变形及砸坏预制梁棱角。(三)、混凝土施工T梁设计混凝土强度为C50。设计坍落度为1518cm；水泥采用拉法基P.O42.5普通硅酸盐水泥；细骨料采用中粗砂；粗骨料采用525mm碎石级配；外加剂采用萘系高效减水剂，混凝土缓凝时间不少于68h。1、混凝土配料拌和及运送混凝土混凝土配料及拌和采用集中拌合站生产，电子计量系统，搅拌时间控制在120秒左右。混凝土拌和物的运送采用8m3的混凝土搅拌运送车运送。2、混凝土的浇筑搅拌车运混凝土至预制场的门吊作业区内，卸料入料斗，门吊吊运入模，入模时混凝土自由卸落高度不大于2m。 混凝土浇筑前对模板支架、模板、钢筋、预埋件及预应力管道进行检查，同时清理模板内的杂物及钢筋上的污垢。砼浇筑时考虑运送距离和浇筑速度、气温和振捣效果，根据梁高拟定分几层浇筑：一般为一方面为马蹄部分，二为梁腹中部，三为梁腹上部，四为面板部。 T梁混凝土的浇筑连续进行，并一次性浇筑完毕，采用水平分层浇筑，每层厚度约30cm，由梁一端开始按顺序向另一端浇筑。浇筑时注意已浇层混凝土覆盖的间隔时间不能超过混凝土的初凝时间，其在现场通过实验拟定。混凝土的布料按“阶梯”型分层进行布料，但为了防止上下层之间施工间隔时间过长而产生冷缝，每一次布料长度小于25m，然后各层段布料交替进行：最下层分层厚度控制在40cm，即马蹄斜面的中间位置，以便于减少气泡产出。为避免腹板、翼板交界处因腹板混凝土沉落而导致纵向裂纹，在腹板混凝土浇筑完毕后间隔一段时间（必须在腹板混凝土初凝前）使腹板混凝土充足沉落，然后浇筑翼板混凝土。混凝土浇筑过程中，设专人检查模板、钢筋、预埋件。模板漏浆或松动，要及时采用补救措施；钢筋或预埋件移位应在混凝土浇筑完毕之前复位。4混凝土的振捣混凝土的振捣采用插入式振捣器（内部振捣器）、附着式振捣器（外部振捣器）相结合实行混凝土振捣。1）、为了保证砼的密实度，提高砼强度，在施工中采用附着式振捣器和振捣棒（50棒，30棒）联合完毕，其中附着式振捣器振捣梁的马蹄部和腹部，插入式振捣棒振捣腹部和面板，在振捣过程中不得触及模板、钢筋及波纹管距离侧模保持510cm的距离，插点为行列式均匀进行，两点间距为50cm以内，锚区和波纹管曲线变化部钢筋及波纹管较密集处，采用30棒和50棒作业，插点间距控制在30cm，此外，振捣上层砼时，棒要插入下层砼5-10cm以消除接触面，当砼不再下沉，气泡不再发生，水泥浆开始上浮，表面较为平整时可停止振捣，振捣过程终不得漏振，同时不可过振，否则易发生石子下沉，灰浆上升。2）、马蹄处重要采用附着式振捣器振捣，采用功率为2kw，激振力为14KN高频振动器，振动器的布置重要采用梅花形布置。振动器的控制由控制柜控制，每个控制柜可同时控制6各高频振动器，对6各振动器依次进行编号，按编号分布位置，振捣时由专人指挥，根据混凝土浇筑的位置及高度，分别控制每个振动器的频率及时间，以便减少马蹄部位的气泡。高频振动器的振捣时间控制在2025秒。附着式振捣器只能振动相应投料区段的砼，不能空振，也不得使已初凝的混凝土再受振。3）、严禁在模板内运用振捣棒作砼长距离运动或输送砼，以防砼发生离析。4）、混凝土浇筑完毕后，按设计规定将混凝土面用木抹子搓平、压实，表面拉毛。对预留槽按图纸规定将混凝土抹至规定形状，严禁向混凝土表面撒水或干灰。 (四)、混凝土养护混凝土养护采用膜覆盖法与洒水养护相结合的方法。洒水养护由于收条件限制采用专班专人进行人工喷淋，湿养护不间断，不得形成干湿循环。1、砼浇筑完毕，用浸湿的保水土工布覆盖，经常洒水，保持潮湿状态最少7d。构造物（T梁的两侧面和两端头）竖直面拆模后，宜立即用湿粗麻布把构件缠起来，粗麻布应至少7d保持潮湿状态。 2、砼夏季施工，除应留标准条件下养护的试件外，还应制取相同数量的试件与构件在相同的环境的环境下养护，以便于掌握张拉时间，以指导施工。三、 T梁外观质量通病防治措施混凝土的外观质量是混凝土质量的直观体现，因此搞好混凝土的外观质量对混凝土工程有其重要意义。针对T梁的外观质量存在许多问题，通过实践的摸索，现场总结分析，逐步完善整改措施。（一）、施工中发现的问题1、梁腹侧表面、T梁端头锚垫板有蜂窝、麻面现象，马蹄上口斜面气泡较大。2、马蹄根部、侧模拼缝、堵头模板两侧处跑浆较多，有“烂边”、“烂根”现象。3、梁腹表面有明显的层印。4、模板拼缝处有“错台”，个别梁有“跑模”现象。5、T梁张拉起拱后，梁两头马蹄底部缺棱掉角。6、T梁翼板顶面板收缩裂缝较多。（二）、因素分析、防止措施、修补方法1、麻面 麻面是指混凝土表面上呈现出无数绿豆般大小的不规则小凹点。直径通常不大于5mm。因素分析（1）马蹄上口斜面排气困难，锚垫板处钢筋密集，受抽拔管位限制振捣困难，混凝土振捣局限性，气泡未完全排出，部分气泡残留在混凝土与模板之间。（2）新拌混凝土浇筑入模后，停留时间过长，振捣时已有部分凝固。（3）用小料水平分层浇筑完马蹄后，浇筑腹板时误开平板振捣器，上部灰浆顺模板表面流到下层塌落度损失比较大，拆模后出现若断若续的“眼泪”。（4）侧模与台座未紧贴，两片侧模拼缝未解决好，或未贴厚双面胶带。（5）模板表面未清理干净，附有水泥浆渣等杂物。防止措施（1）振捣遵循紧插慢拔原则，振动棒插入到拔出时间控制在20S为佳，插入下层510cm，振捣至砼表面平坦泛浆、不冒气泡、不显著下沉为止；马蹄上口斜面宜作为砼分层控制高度，以利排气；插振捣棒确有困难时，采用附着式振捣器或人工插捣的方法振实。（2）新拌砼必须按水泥或外加剂的性质，在初凝前振捣，放置时间过长未初凝砼可拉回拌和站按设计水灰比加水加水泥重新拌和，放灰时剔除结硬灰块。砼结块比较严重时，严禁使用。（3）T梁马蹄以下重要依靠附着式振捣器振捣，腹板上部、翼板砼重要依靠插入式振捣器振捣，尽量避免浇筑上部砼时，启动附着式振捣器，导致下部即将结硬的砼表面出现麻面。（4）模板安装时模板缝贴厚双面胶带，浇筑前检查模板拼缝，检查拉杆，对也许漏浆的缝，设法封堵。（5）模板表面清理干净，脱模剂应涂刷均匀。2、蜂窝蜂窝是指砼表面无水泥浆，骨料间有空隙存在，形成数量或多或少的窟窿，大小如蜂窝，形状不规则，露出石子深度大于5mm，深度不漏主筋，也许漏箍筋。因素分析（1）模板漏浆，加上振捣过度，跑浆严重。（2）砼塌落度偏小，加上激振力局限性或漏振（3）砼浇筑方法不妥，没有采用带浆法下料和赶浆法振捣。（4）砼搅拌与振捣局限性，使砼不均匀，不密实，导致局部砂浆过少。防止措施（1）浇筑前必须检查和嵌填模板拼缝，并浇水湿润；浇筑过程中有专人检查模板质量情况，并严格控制每次振捣时限。（2）塌落度过小时拉回拌和站,保持水灰比不变，加水加水泥重新拌制；振捣工具的性能必须与砼的工作度相适应；一名振捣手跟着灰斗粗振，另一名振捣手随后细振，按规定的振捣间距精心振捣，特别加强模板边角和结合部位的振捣。（3）严格执行带浆下料和赶浆法振捣，注意砼振实的五点表现。（4）砼拌制时间应足够；分层厚度不得超过规范规定，防止振捣不到。3、“烂边”和“烂根”因素分析烂边”和“烂根”重要是由于模板拼缝不严密、接缝处止浆不好，模板下底边与台座包边角钢结合不紧密，振捣时砼表面失浆导致。漏浆较少时边角出现“毛边”，漏浆严重出现砼蜂窝麻面。此外附着式振捣器布置过密、过低、太靠近拼缝也是导致T梁“烂边”和“烂根”的一个因素。防止措施接缝处夹带橡胶海面条或无纺土工布止浆，拼缝设计成搭接企口缝，并用钢木压板、橡胶压条止浆，为防止模板漏浆，在台座顶部钢板下两侧预埋小槽钢，在小槽钢内塞入硬胶管，胶管外露1/3，安装侧模时把硬胶管压紧并与台座紧贴，则硬胶管起到密封的作用。在保证马蹄振捣的情况下，将最先每两道横隔板之间4个附着式振捣器减少到3个，并将振捣器位置调高，避免振捣器太靠近模板底边、拼缝。（3）拼缝两侧的振捣器起振时保持同步，异步后模板拼缝漏浆加多。4、层印因素分析（1）砼浇筑顺序控制的不好，浇筑下层砼时，上层砼等待时间过长，砼出现明显的接茬痕迹。在砼拌制、运送、浇筑三个环节中机械故障，停歇后继续浇筑。而未按照施工缝的规定进行检查解决。（3）分层浇筑时砼振捣过度，导致石子下沉，水泥砂浆上浮，浆多的地方颜色发青，石子多的地方颜色发白，形成对比。（4）模板上脱模剂涂刷过多往下流，拆模后在构件表面呈现若断若续的假“分层”。防止措施（1）预制梁浇筑顺序一般从模板一端开始水平分层浇筑，当梁较高超过2.5米时，采用马蹄、腹板、翼板同时浇筑。从模板一头开始，先浇筑一段马蹄，反回头浇筑腹板段、翼板，再向前浇马蹄，再回头浇筑腹板、翼板，如此反复保持浇筑斜面不断推动。由于正截面段马蹄部分抽拔管集中、变截面段的起始部分腹板较薄，横隔板钢筋密集，大料砼流动性不如小料，下料过程中容易卡料，导致马蹄、横隔板下耳出现孔洞。针对以上问题龙王庙大桥采用小料、大料两种配比的砼，前两罐灰拌小料，水平分层浇筑马蹄部分，附着式振捣器振捣，其它部位砼采用大料按上述方法浇筑，插入式振捣器振捣。（2）砼停歇后继续浇筑，虽未超过施工缝停歇时间，亦应参照施工缝的规定进行检查，情况严重时严格按照施工规范的规定解决好施工缝。（3）精心组织振捣，注意砼振实的5点表现，振捣棒插入下层砼5-10厘米，避免砼发生离析。（4）涂脱模时以模板现油光为准，采用质量品质较好的脱模剂涂刷均匀。5、错台、跑模因素分析（1）模板拼缝经反复拆装企口变形严重或支模时模板垂直度控制的不好，相邻两块模板自身嵌缝。（2）相邻两块模板对拉螺杆松紧限度不一，模板激振后涨开限度不一。（3）砼侧压力比较大；拉杆滑丝、螺母丝扣有损伤，激振过程中出现螺母脱丝。防止措施（1）定期修整模板，保证模板底边和拼缝处平整度满足规范规定。（2）设专人紧固模板，手劲一致保持对拉螺杆松紧一致。（3）装模时叮嘱操作工人检查拉杆的工作情况，杜绝使用坏丝的拉杆螺母和已变形拉杆。砼侧压力比较大时，拉杆上双螺母。激振强烈时螺母底下加垫减振弹簧垫片，防止拉杆崩丝，出现跑模。6、“切角”切角指T梁张拉起拱后，梁端头马蹄底边砼发生斜截面破坏后掉角。因素分析T梁张拉起拱后，支撑方式发生变化，由张拉前的面支撑改为线支撑，加之梁端有5cm素砼，很容易发生斜截面剪切破坏。防止措施钢筋安装时，用钢筋对梁端底部进行补强。7、收缩裂缝砼的收缩分干缩和自收缩两种。干缩是砼中随着多余水分蒸发，湿度减少而产生体积减少的收缩，其收缩量占整个收缩量的很大部分；自收缩是水泥水化作用引起的体积减少。收缩量只有前者的1/5-1/10。干缩裂缝呈现在T梁翼板顶面，宽度多在0.05-0.2mm之间，其走向纵横交错，无规律性，分布不均，并随温度和湿度变化而逐渐发展。因素分析（1）砼养护不妥。撒水次数过少，表面损失水分过快，导致内外收缩不均匀而引起表面砼开裂。（2）过度振捣导致离析，表面水泥含量大，收缩量也增大。防止措施（1）浇筑完砼12小时后开始养护，养护龄期为7天，前24小时内每2小时养护一次，24小时后按每4小时养护一次，翼板顶面用草帘覆盖，避免曝晒。（2）振捣密实而不离析，对板面进行二次抹压，以较少收缩量。(五)、预应力施工预应力施工工艺（附计算书、读书表）（一）张拉A、 预应力材料及设备进场规定钢绞线进场前应有出厂质量保证书和实验报告单，进场时要进行外观检查，表面不得带有减少钢绞线与砼粘结的润滑剂、油渍等物质，允许有轻微的浮锈，但不得有锈蚀成肉眼的麻坑。进场时分批验收，按规定取样进行实验（每10T任选15%的盘数，但不少于10盘，从每任一端截取一个实验，如批量局限性10盘，则逐盘取样实验），实验合格后，方可收货。波纹管外观清洁，外表无油渍，无引起锈蚀的附着物，无孔洞和不规则折皱，无交口开裂，无脱口，预应力钢绞线和波纹管应存放于通风良好，并有防潮、防雨措施的仓库中。吊杆采用低应力防腐成品索，进场前应有出厂质量保证书和原材料实验报告。本工艺采用的千斤顶为YCW-200B型千斤顶，使用前应将千斤顶、油压表及油泵配套送检标定，油压表精度不低于1.5级，标定合格后加以标记，使用时按标定曲线计算张拉压力表读数，张拉设备使用期超过6个月或需要千斤顶调换油压表必须重新进行标定。使用的锚具须经专业技术鉴定，出厂前由供方按规定进行检查，并提供质量保证书。进场按施工规范规定进行抽验，合格后方能使用。B、波纹管的辅设与锚垫板的安装（一）波纹管铺设1、波纹管采用外购镀锌金属波纹管，在安装前，波纹管环刚度实验，实验合格后使用，使用前逐根进行外观检查。2、波纹管的铺设要严格按设计给定位置控制。波纹管定位筋，以能保证波纹管位置为宜。直线段采用100cm一道，曲线段进行适当加密。 3、管道铺设中要保证管道内无杂物，管口处用塑料胶布封堵。4、波纹管连接时，接头波纹管的规格比孔道波纹管的规格大一级，其长度一般为57倍d，波纹管直径比原波纹管大一级，旋入后接头要严，两接头处用塑料胶布缠裹严密，防止漏浆,波纹管接头处的毛刺要磨平。5、波纹管与普通钢筋有矛盾时，可适当挪移普通钢筋，但不可任意切断，实需切断时，在浇筑该部分混凝土时钢筋必须恢复。6、施工中波纹管要重点保护，施工人员不得对其进行踩踏或用工具敲击波纹管，若发现波纹管局部被砸扁，要进行更换解决，用钢锯将该处割掉，换大一级波纹管进行套接，并用塑料胶布缠严密，防止漏浆。（二）锚垫板安装1、锚垫板安装前要检查锚垫板几何尺寸是否符合规定。2、锚垫板要牢固地安装在钢筋网片上，锚垫板定位螺栓要拧紧，锚垫板要与孔道严格对中并与孔道端部垂直。3、锚垫板上的注浆孔要采用封堵措施，可用同直径丝封堵，在锚垫板与模板之间加一层橡胶垫，严防混凝土浇注时混凝土浆漏入孔道或将注浆孔堵死，给施工导致困难。4、 预应力管道安装质量检查项 目允许偏差（mm）管 道 坐 标梁长方向30梁高方向10管 道 间 距同 排10上 下 层10二、钢铰线下料、编束1、钢绞线束下料长度：根据钢绞线实际长度在张拉端预留1m 作为张拉长度。 2、钢绞线下料场应平坦，下垫方木或彩条布，不得将钢绞线直接接触土地以免生锈，也不得在混凝土地面上生拉硬拖，磨伤钢绞线。3、 钢铰线的盘重大、盘卷小，弹力大，为防止在下料过程中钢绞线紊乱并弹出，事先应制作一个简易的铁笼。下料时，将钢绞线在铁笼内抽出，较为安全。4、 钢铰线下料应采用砂轮锯切割，不得采用电焊切割，在切口的两侧5厘米处，预先用绑丝扎牢，防止泥土污染钢铰线。三、穿 束：1、管的接口极易破损，所以要缓慢进行，束的前端应扎紧并裹胶布，以减少对波纹管接口的冲击，以便钢绞线顺利通过孔道。安装完毕后，应进行全面检查，以查出也许被损坏的管道。如发现波纹管被损坏，用胶带缠裹紧密，不得发生漏浆。3、 钢绞线张拉 张拉前的施工准备工作a、预应力张拉计算书1、张拉计算所用常量：预应力钢材弹性模量 Eg=1.97105Mpa=1.97105N/mm2预应力单数钢材截面面积 Ag=139mm2预应力钢材标准强度 R=1860Mpa孔道每米局部偏差对摩擦的影响系数 k=0.0015预应力钢材与孔道壁的摩擦系数 =0.25设计图纸规定：锚下张拉控制应力=0.75 R=1395MPa2、计算所用公式：1）预应力筋张拉端的张拉力P的计算：P=Agnb (KN) (1)式中：-预应力钢材的张拉控制应力(Mpa);Ag-预应力单束钢筋截面面积(mm2);n-同时张拉预应力筋的根数;b-超张拉系数，不超张拉取1.0。2）预应力筋的平均张拉力的计算： 直线筋 两端张拉的曲线筋= （KN） (2) 其中：P-预应力筋张拉端的拉力（N）;l-从张拉端至计算截面的孔道长（m）;-从张拉端至计算截面曲线孔道部分切线的夹角之和（Rad）;k-孔道每米局部偏差对摩擦的影响系数;-预应力钢材与孔道壁的摩擦系数。3）预应力筋张拉时理论伸长值的计算：L= (3)其中：-预应力筋的平均张拉力（N）;L-预应力筋长度（cm）;Ay-预应力筋截面面积（mm2）;Eg-预应力筋弹性模量（N/mm2）。七、各阶段张拉力及油表读数控制 箱梁张拉采用YDC1500型千斤顶两台（编号100717、100718）、YBZ 22/50高压电动油泵及配套油表（编号5904、7480）进行，施工前张拉机具经河北道桥工程检测有限公司检测，并出具相应检测报告。各阶段张拉力及油表相应读数计算如下：1、千斤顶编号：YDC1500/100717(1#)相应压力表编号：59041） 钢绞线为4束:张拉控制应力P= 775.6KN。张拉应力占控制应力的比例张拉力（KN）压力表读数（MPa）10%77.62.220%155.14.6100%775.623.79校验回归方程公式为:压力表读数P=-0.2495+0.0310N（力值）。（详见检测报告）2）钢绞线为5束: P=969.5KN张拉应力占控制应力的比例张拉力（KN）压力表读数（MPa）10%96.92.7520%193.95.76100%969.529.8校验回归方程公式为:压力表读数P=-0.2495+0.0310N（力值）。（详见检测报告）2、千斤顶编号：YDC1500/100718(2#)相应压力表编号：74801）钢绞线为4束:张拉控制应力P= 775.6KN。张拉应力占控制应力的比例张拉力（KN）压力表读数（MPa）10%77.62.220%155.14.6100%775.623.87校验回归方程公式为:压力表读数P=-0.1774+0.0310N（力值）。（详见检测报告）2）钢绞线为5束: P=969.5KN张拉应力占控制应力的比例张拉力（KN）压力表读数（MPa）10%96.92.8320%193.95.83100%969.529.88校验回归方程公式为: 压力表读数P=-0.1774+0.0310N（力值）。（详见检测报告）b施工现场已经具有预应力施工知识和对的操作的施工人员；c锚具安装对的，混凝土强度已经达成了设计强度的90%以上（以制作试件同条件养护试压强度为准）；d实行张拉时，必须保证千斤顶的张拉力作用线和预应力筋的轴线重合一致；e油表和千斤顶必须通过标定且须配套使用。、锚具、千斤顶的安装 安装顺序：完毕张拉机具的检查工作安装工作锚板 安装工作锚夹具安装限位板安装千斤顶安装工具锚安装工具锚夹片。安装技术规定：1、 钢束外伸部分要保持干净，不得有油污、泥沙等杂物，施工人员不得随意踩踏。2、 锚环及夹片使用前要用煤油或柴油清洗干净，不得有油污、铁屑、泥沙等杂物。3、工作锚必须准确放在锚垫板定位槽内，并与孔道对中。4、工作锚和工具锚孔中各装入两个夹片，用胶圈套好，可用长约30厘米的铁管穿入钢铰线向前轻轻将夹片顶齐，注意不可用力过猛，夹片间隙要均匀，可用改锥认真调整。每个孔中必须有规定的夹片数量，不得有缺少现象。5、夹片安装完后，其外露长度一般为4-5mm，并均匀一致，若外露太多，要对所用夹具及锚环孔尺寸及锥度进行检查，若发现有不合格者则要进行更换。6、穿入工作锚，工具锚的钢束要顺直，末端要对号入座，不得使钢束扭结、交叉。7、安装千斤顶时不要推拉油管及接头，油管要顺直，不得扭结成团。8、工具锚安装前，钢束穿入工具锚时，位置要与工作锚钢束位置一一相应，不得交叉扭结。9、为了能使工具顺利退下，应在工具锚的夹片光滑面或工具锚的锚孔中涂润滑剂，润滑剂采用石腊。10、工具锚的夹片要与工作锚的夹片分开放置，工具锚夹片的反复使用次数不得超过10次，若发现夹片破损，应及时更换以防张拉中滑丝、断丝、飞片。 按照设计图纸张拉顺序均采用两端张拉的方式，预应力张拉顺序如下：010%con20%con100%con（持荷2min锚固）预应力张
