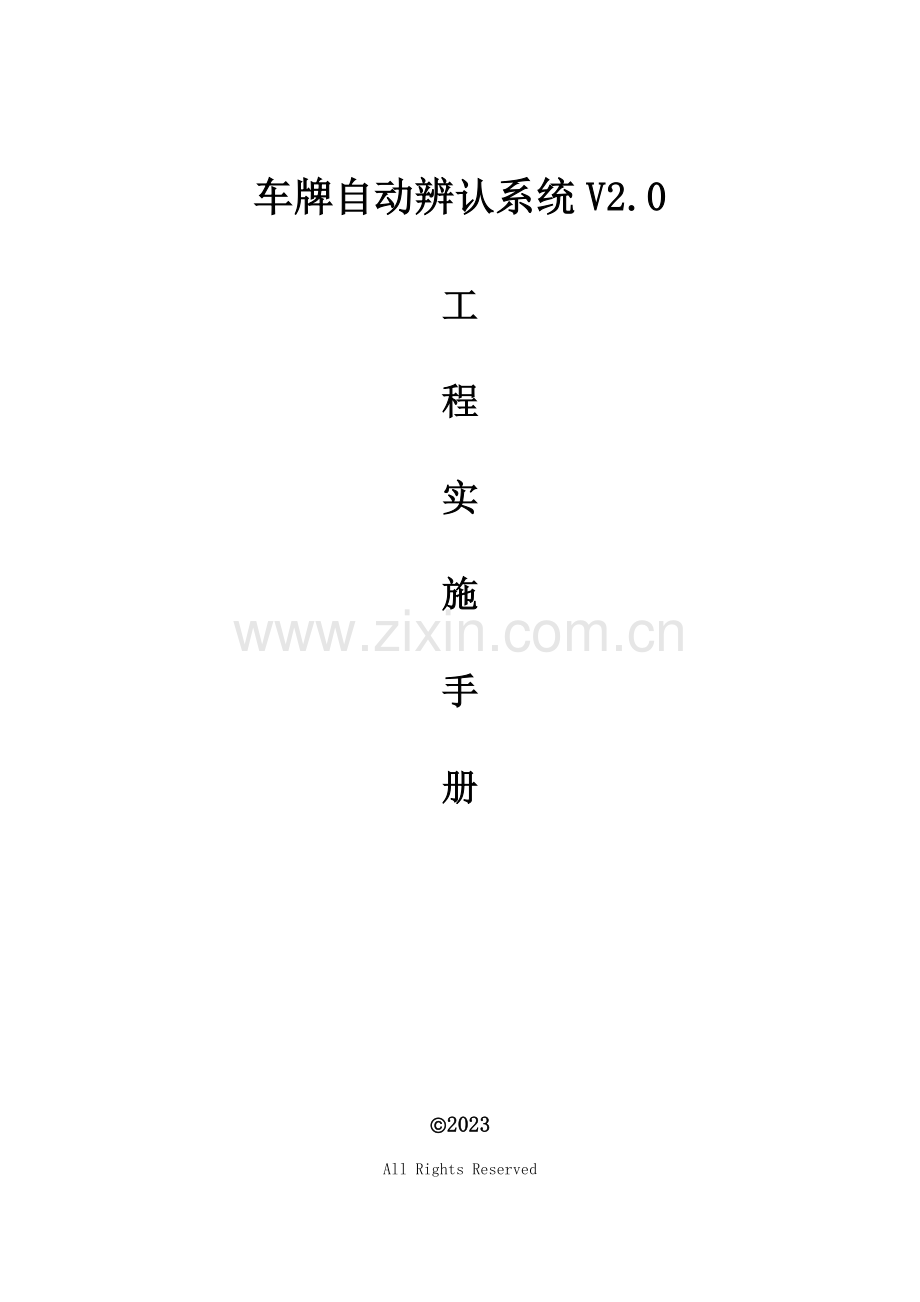

车牌自动辨认系统V2.0

工

程

实

施

手

册

2023
All Rights Reserved

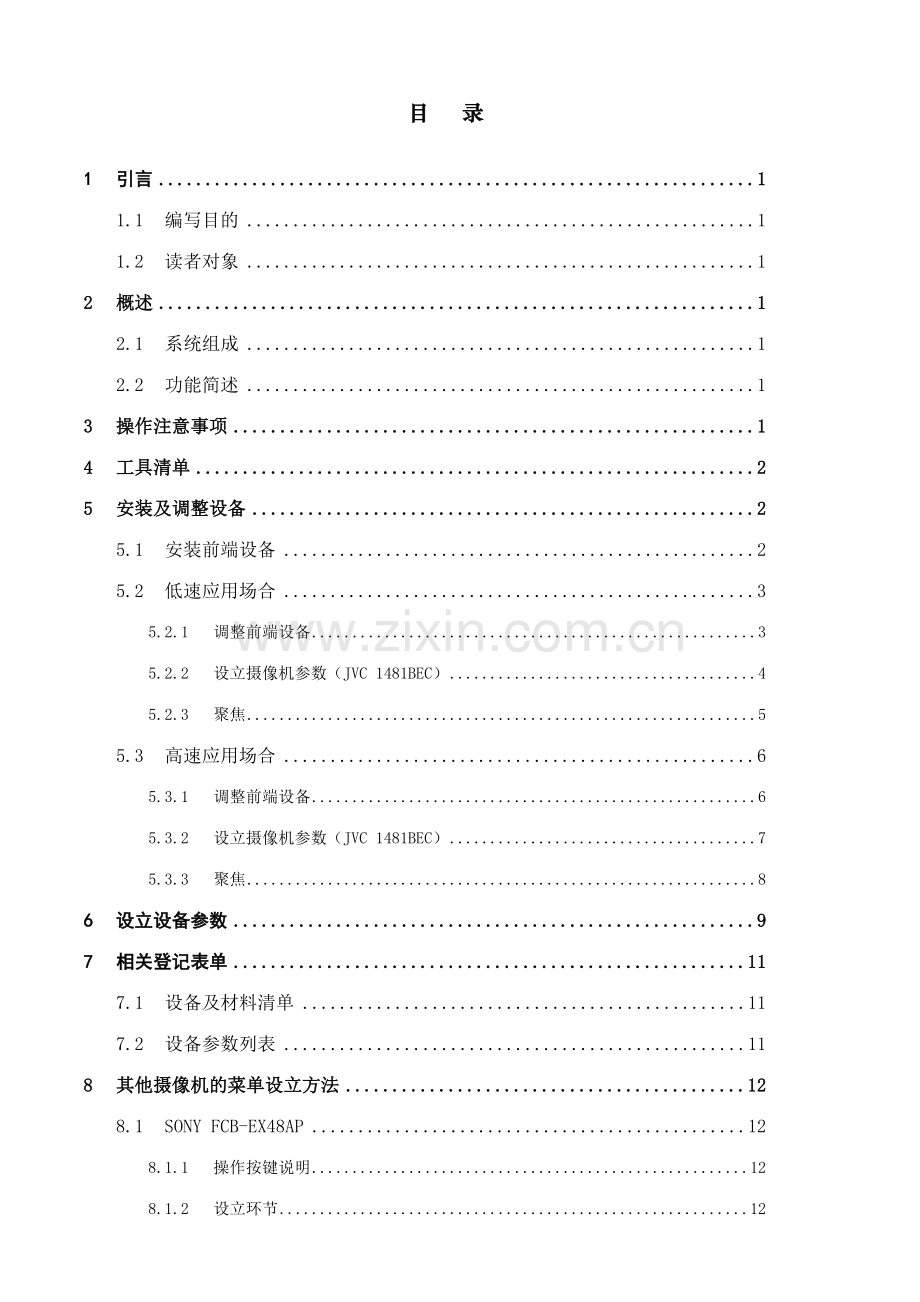

目 录

1 引言 1
1.1 编写目的 1
1.2 读者对象 1
2 概述 1
2.1 系统组成 1
2.2 功能简述 1
3 操作注意事项 1
4 工具清单 2
5 安装及调整设备 2
5.1 安装前端设备 2
5.2 低速应用场合 3
5.2.1 调整前端设备 3
5.2.2 设立摄像机参数（JVC 1481BEC） 4
5.2.3 聚焦 5
5.3 高速应用场合 6
5.3.1 调整前端设备 6
5.3.2 设立摄像机参数（JVC 1481BEC） 7
5.3.3 聚焦 8
6 设立设备参数 9
7 相关登记表单 11
7.1 设备及材料清单 11
7.2 设备参数列表 11
8 其他摄像机的菜单设立方法 12
8.1 SONY FCB-EX48AP 12
8.1.1 操作按键说明 12
8.1.2 设立环节 12
8.2 SONY FCB-EX48CP 15
8.2.1 操作按键说明 15
8.2.2 设立环节 16
8.3 SONY FCB-EX480AP 19
8.4 SAMSUNG SCC-B2023P 19
8.4.1 操作按键说明 19
8.4.2 设立环节 19

1 引言
1.1 编写目的
编写此手册目的是为方便用户对车牌自动辨认系统的工程实行、设备调试以及维护等提供规范化的工程指导文档。
1.2 读者对象
读者对象是安装车牌自动辨认系统设备的设计人员、实行人员、验收人员和维护人员等。
2 概述
2.1 系统组成
本系统提成车牌自动辨认器和前端采集设备两大部分。
车牌自动辨认器分为：SWHV-LPR01和SWHV-LPR02
SWHV-LPR01：合用于车辆速度运营比较缓慢的场合。时速低于20公里/小时，如收费站、停车场等。
SWHV-LPR02：合用于车辆高速运营的场合。时速高于20公里/小时，如高速公路段、城市治安卡口等。
前端采集设备涉及：防护罩、频闪灯、频闪控制板、摄像机、镜头。
车牌自动辨认器通过串口或者以太网口实现与计算机的通信。

2.2 功能简述
前端采集设备：通过调整摄像机、镜头和频闪灯控制板的参数，使得摄像机拍摄到的画面足够清楚。视频信号通过视频线缆传送到车牌自动辨认器。车牌自动辨认器对连续输入的视频信号进行实时解决，自动检测和辨认出视频信号里的车牌信息。设备向外提供的信息有：车牌图片、车牌辨认号码和车牌颜色。
车牌自动辨认器提供了丰富的软件用户接口，并采用开放底层协议，支持快速的二次开发和集成。
3 操作注意事项
使用模拟车牌进行聚焦时，严禁在有汽车行驶的路面上进行操作。建议使用如下方法:
1．将模拟车牌按照一定的高度和方向放置在有路障的车道内，并按照系统规定的距离、尺寸进行调整变焦和聚焦。
2．如在摄像机安装位置不方便进行手动调整变焦和聚焦，可在地面按照系统规定的距离、尺寸进行调整变焦和聚焦，调整好以后再将装有前端设备的防护罩固定在预定位置，并调整方向和视角使得摄像机监视到的画面满足系统规定。

4 工具清单
序号
名称
数量
备注
1
焊 锡
1卷

2
麂 皮
1块
擦拭镜头
3
卷 尺
1把

4
尖嘴钳
1 把

5
剥线钳
1把

6
裁纸刀
1 把

7
透明尺
1把
在监视画面上量车牌大小
8
10米电源排插
1副

9
轻型电烙铁
1把

10
微型万用表
1块

11
六合一螺丝刀
1把

12
两用小十/一字
1把

13
小型活动扳手
1把

14
10－12双头呆扳手
1把
调节云台
15
10－10 双头梅花扳手
1把
调节云台
16
内六角螺丝刀（5mm）
1把
固定防护罩和云台
5 安装及调整设备
5.1 安装前端设备
推荐：防护罩使用YAAN4718，摄像机使用JVC 1481BEC。
1. 安装频闪灯
用Ф3的铜螺柱旋入防护罩前端的固定孔内并拧紧，再将频闪灯用Ф3的螺丝紧固在铜螺柱上。规定：LED灯贴紧防护罩前端的玻璃。铜螺柱和螺丝均在配送的配件袋内。
注意：铜螺柱易断，请旋拧时细心操作。
2. 安装镜头
推荐：近距离拍摄如收费站、停车场使用Computar HG1214FCS镜头；远距离拍摄如路段、卡口使用TAMRON 13VG20230AS镜头。
取出镜头，顺时针旋转镜头将镜头旋入摄像机的镜头安装座上。检查芯脚排列后连接镜头电缆。在镜头电缆距离摄像机侧插座5厘米处安装铁氧体磁芯，并用附带的线夹紧固铁氧磁芯。
注意：摄像机1481的光圈驱动模式出厂设立为VIDEO。使用DC驱动镜头时，请把JVC 1481BEC的光圈驱动开关拨到DC位置。使用一体化摄像机时候无此环节。
3. 安装摄像机
从防护罩内取出固定摄像机的托板，用防护罩配送的英制螺钉（1/4"*8）将已经接好镜头的摄像机紧固在托板上。螺丝孔在摄像机底部的安装托架上。注意：固定前先将镜头聚焦环转动至∞（FAR），镜头前端要贴紧防护罩玻璃，调整托架的安装方式，避免摄像机机身压住频闪灯板产生形变。使用本系统建议的JVC 1481BEC摄像机时，将JVC 1481BEC的电源线从离摄像机端45CM处剪断，剥好线头，线头用焊锡做好预焊。
4. 安装频闪控制板
将控制板有拨码开关的一面朝防护罩后端。调整控制板的位置。考虑日后系统维护便利，尽量往防护罩后端安装，以不挡到防护罩进出线孔为宜。用配送的Ф3自攻钉将控制板紧固在防护罩内。控制板上有固定孔，防护罩内部底面有可供自攻钉拧紧的凹槽。
用频闪灯套件提供的视频线把摄像机的视频输出接到频闪控制板的视频输入“IN”，控制板上视频输出“OUT”端连接车牌自动辨认器的视频输入。
按照控制板上丝印标示，连接相应线缆，如下图所示：

5.2 低速应用场合
车牌自动辨认器型号：LPR01。前端设备：JVC 1481BEC。以收费站为例。
5.2.1 调整前端设备
1. 摄像机高度
为方便理解，本手册约定，摄像机高度在这里是指车道地面到云台底部的距离，约2米。
2. 摄像机到收费窗口的距离
摄像机到收费窗口的距离约7米。
3. 画面中心点
画面中心点是指监视画面横向和纵向的中心线交叉点。如图示：

4. 中心点位置
中心点位置指画面中心点所相应的路面位置。如图三黑色圆点所示。
与摄像机立杆的直线距离约为8.30米；
图像中心点所相应的地面与收费亭的垂直距离约为2.30米。
5. 图三梯形部分表达摄像机的监视区域（从监视器看到是长方形的），调整防护罩的角度使得在监视器中看到车牌的上边沿处在水平。
6. 聚焦位置
焦点聚集在整个摄像机画面前端1/3处的实际路面位置。如图三中黑色实心线所示位置。
7. 车牌大小
车辆进入画面时，规定画面中间车牌大小约为100-110像素（以小轿车车牌为准），约占整个监视屏幕宽度的1/7。
8. 安装示意图

图三
5.2.2 设立摄像机参数（JVC 1481BEC）
根据使用的环境和应用场合不同，适当调整摄像机的参数使得画面足够清楚。具体设立方法请参阅摄像机使用说明书。以下设立是本系统所需最为关键的参数。
1. 滑开机身侧面的菜单盖板，按一次“MENU”按钮，进入如下菜单：
--- MENU ---
SYNC ADJUST ..
> ALC SETTINGS ..
VIDEO ADJUST ..
MODE SELECT ..
MOTION DETECT ..
COMMUNICATION ..
MAINTENANCE ..
FACTORY SETTINGS ..

同步调整子菜单
亮度自动调整子菜单
视频相关指标调整子菜单
状态选择子菜单
运动探测功能设立子菜单
通信功能设立子菜单
进行白点补偿
还原出厂设立

2. 使用向下方向按钮将光标移到“ALC SETTINGS”（亮度自动调整子菜单），然后按一次“SET”钮。进入如下菜单：
--- ALC SETTINGS –--
> IRIS LEVEL NORMAL
AVERAGE:PEAK 8:2
SHUTTER/ExDR .. AUTO
AGC MODE OFF
LOLUX MODE OFF
SENSE UP OFF
PRIORITY ---
BLC OFF

自动光圈基准电平调整项
曝光检测均/峰值调整项
快门（电子/智能）调整项
自动增益控制状态

3. 设立光圈基准电平、均峰比和快门类型。按上下方向按钮移动光标到要更改的如下几个参数（前面带*号的参数），按左右方向按钮更改参数值，将菜单设立为如下菜单：
--- ALC SETTINGS ---
* IRIS LEVEL 3
* AVERAGE:PEAK 7:3
>* SHUTTER/ExDR .. M.ExDR
AGC MODE OFF
LOLUX MODE OFF
SENSE UP OFF
PRIORITY ---
BLC ---

自动光圈基准电平调整项
曝光检测均/峰值调整项
快门（电子/智能）调整项
自动增益控制状态

4. 移动光标到“SHUTTER/ExDR”然后按“SET”钮，参数设立为如下菜单：
--- SHUTTER/ExDR ---
> SHUTTER SPEED ---
FAST LIMIT ---
ExDR LEVEL NORMAL
* M.ExDR SPEED 1/500

快门速度

超宽动态快门速度调整项

5. 按“MENU”按钮，退出“ALC SETTINGS”菜单，按上下方向钮移动光标到“VIDEO ADJUST”（视频相关指标调整子菜单），然后按“SET”钮，进入如下菜单：
--- VIDEO ADJUST ---
> WIHTE BALANCE .. AWC
COLOUR LEVEL NORMAL
ENHANCE LEVEL NORMAL
PEDESTAL LEVEL NORMAL
AUTO BLACK CTL OFF

点触单次自动设定

6. 设立 “VIDEO ADJUST”,按上下方向按钮移动光标到要更改的如下几个参数（前面带*号的参数），按左右方向按钮更改参数值；更改成如下菜单：
--- VIDEO ADJUST ---
>* WIHTE BALANCE .. ATW
* COLOUR LEVEL 3
* ENHANCE LEVEL 5
PEDESTAL LEVEL NORMAL
AUTO BLACK CTL OFF

自动跟踪

7. 按“MENU”钮退出所有菜单，完毕摄像机菜单设立。
5.2.3 聚焦
1. 按操作菜单中向上的方向键约2秒钟打开镜头光圈，屏幕上显示“LENS FOCUS ADJUSTMENT MODE”时微调聚焦环。

LENS FOCUS ADJUSTMENT MODE
2. 模拟汽车车牌的高度和汽车行驶的方向，将模拟车牌置于 “焦点位置”所在的路面上，聚焦使得图像在模拟车牌处最为清楚。如 “图四”所标注的黑色实心线即为 “焦点位置”。

LENS FOCUS ADJUSTMENT MODE
3. 调整完毕后，小心拧紧焦点锁定螺丝，按摄像机中任一方向键的按钮取消焦点调整方式，即可完毕对本系统前端摄像机的聚焦。

4. 将菜单盖板滑回到出厂状态。
5.3 高速应用场合
车牌自动辨认器型号：LPR02。前端设备：JVC 1481BEC。以高速路路段为例。
5.3.1 调整前端设备
1. 高度
建议龙门架的最佳高度约为6.5米。
2. 图像中心点距离
每个车道的图像中心点距离为：24米。
高度越高中心点位置应当稍微往前移。比如本来的中心点距离为24米，在高度改变为8米时应当将中心点距离调整到25米。
3. 相邻车道图像中心线叠加长度
为了避免车辆从相邻车道骑线行驶，两个摄像机分别得到不完整的车牌，导致辨认率下降，所以图像中心线的直线叠加长度为一个车牌的长度：50厘米。
4. 防护罩在龙门架上的安装位置
把防护罩安装在龙门架上正对车道中间的位置。
5. 镜头
推荐使用TAMRON 13VG20230AS。
6. 聚焦位置
焦点聚集在整个摄像机画面前端1/4处的实际路面位置。如图四中黑色实心线所示位置。
7. 车牌大小（以小轿车车牌为准）
车牌在画面中不同位置的大小为：
进入画面车牌大小约为：90象素。约占整个监视屏幕宽度的1/7；
画面中间车牌大小约为：120象素。约占整个监视屏幕宽度的1/6；
画面底端车牌大小约为：130象素。约占整个监视屏幕宽度的1/5；
8. 安装示意图

图四
5.3.2 设立摄像机参数（JVC 1481BEC）
根据使用的环境和应用场合不同，适当调整摄像机的参数使得画面足够清楚。具体设立请参照摄像机使用说明书。
1. 滑开机身侧面的菜单盖板，按一次“MENU”按钮，进入如下菜单：
--- MENU ---
SYNC ADJUST ..
> ALC SETTINGS ..
VIDEO ADJUST ..
MODE SELECT ..
MOTION DETECT ..
COMMUNICATION ..
MAINTENANCE ..
FACTORY SETTINGS ..

2. 使用向下方向按钮将光标移动到“ALC SETTINGS” （亮度自动调整子菜单），然后按一次“SET”钮。进入如下菜单：
--- ALC SETTINGS ---
IRIS LEVEL NORMAL
AVERAGE:PEAK 8:2
> SHUTTER/ExDR .. AUTO
AGC MODE OFF
LOLUX MODE OFF
SENSE UP OFF
PRIORITY ---
BLC OFF

3. 按上下方向按钮移动光标选择要更改的如下几个参数（前面带*号的参数），按左右方向按钮更改参数值。按照如下菜单进行设立：
--- ALC SETTINGS ---
　 　IRIS LEVEL NORMAL
* AVERAGE:PEAK 7:3
>* SHUTTER/ExDR .. MANAUL
* AGC MODE 0dB
LOLUX MODE OFF
SENSE UP ---
PRIORITY ---
BLC OFF

自动光圈基准电平调整项
曝光检测均/峰值调整项
快门（电子/智能）调整项

4. 移动光标到“SHUTTER/ExDR..”然后按“SET”钮，参数设立为如下菜单：
--- SHUTTER/ExDR ---
> SHUTTER SPEED .. 1/500
FAST LIMIT ---
ExDR LEVEL ---
M.ExDR SPEED ---

快门速度

5. 按“MENU”按钮，退出“ALC SETTINGS”，直到出现如“环节1”的“菜单，然后移动光标到“VIDEO ADJUST”，按“SET”钮进入进入如下菜单：
--- VIDEO ADJUST ---
> WIHTE BALANCE .. AWC
COLOUR LEVEL NORMAL
ENHANCE LEVEL NORMAL
PEDESTAL LEVEL NORMAL
AUTO BLACK CTL OFF

6. 设立 “VIDEO ADJUST”,按上下方向按钮移动光标到要更改的如下几个参数（前面带*号的参数），按左右方向按钮更改参数值；更改成如下菜单：
--- VIDEO ADJUST ---
>* WIHTE BALANCE .. ATW
COLOUR LEVEL NORMAL
* ENHANCE LEVEL 5
PEDESTAL LEVEL NORMAL
AUTO BLACK CTL OFF

自动跟踪

7. 按“MENU”钮退出所有菜单。完毕摄像机菜单设立。
5.3.3 聚焦
1. 模拟汽车车牌的高度和汽车行驶的方向，将模拟车牌置于 “图四”所标注的黑色实心区域 “焦点位置”的路面上。

2. 按操作菜单中向上的方向键约2秒钟打开镜头光圈，屏幕上显示“LENS FOCUS ADJUSTMENT MODE”，根据透明尺子测量或者测试程序抓取到的车牌大小，逐步微调变焦调整环，并初步聚焦，使得画面中车牌的大小满足系统规定。

120象素
LENS FOCUS ADJUSTMENT MODE

3. 当调整使得画面中的车牌大小达成系统规定期细调变焦调整环和焦点调整环位置。使得车牌在该处最为清楚。

LENS FOCUS ADJUSTMENT MODE

4. 调整完毕后，小心拧紧焦点锁定螺丝和变焦调整环螺丝。
5. 按任意方向键钮取消焦点调整方式。完毕对本系统前端摄像机的聚焦。

6．将菜单盖板滑回到出厂状态。
6 设立设备参数
可通过配套的接受程序TestHVDLL设立辨认器的各项工作参数；该程序的使用细节请参考《TestHVDLL用户手册》。
1. 运营TestHVDLL.exe程序。主界面如下图：

2. 设立车牌自动辨认器结果保存模式
程序中提供了多种辨认结果保存模式，根据需要选择合适的模式即可。目前“测试模式”、“比赛模式”和“比赛模式并保存彩色小图”可使用配套的浏览工具HVResultBrowser进行结果记录。
3. 连接车牌自动辨认器
Ø 无论车牌自动辨认器IP地址与程序所在机器是否同一个子网，都可以搜索到。但是只有和程序所在机器同一个子网的车牌自动辨认器才干连接；
Ø 假如用户选择了“重启后自动重连”，并且没有点击“断开连接”直接退出或者系统当机，当重新启动计算机后，本程序将会自动运营并连接上次没有手动断开的车牌自动辨认器。
4. 设立车牌自动辨认器参数
点击“设立设备信息”按钮即可进入设立参数界面。用户输入新的参数，点击参数旁边的“设立”按钮，程序显示“参数设立成功”消息框表达设立成功，这时车牌自动辨认器自动复位，“设立设备信息”对话框自动关闭，5秒钟后程序自动重新连接车牌自动辨认器，用户可以再次点击“设立设备信息”按钮进行其他参数设立。
程序界面显示如下：

5. 显示当前车牌参数设立
点击“读设备信息”按钮，程序显示如下对话框：

工作模式表达当前车牌自动辨认器的工作场合。
推荐：
Ø 车牌自动辨认器安装在低速应用场合时使用“收费站”模式；
Ø 安装在高速应用场合时使用“高速路卡口-车头”模式。
字库模式表达车牌自动辨认器使用的汉字辨认模型，目前推荐使用“全汉字模型”。
6. 接受车牌辨认结果
按照设立的结果保存模式，在指定的保存文献中会保存有相应的辨认结果图片和信息。
7. 接受和保存实时视频
程序提供显示实时视频和保存视频的功能，用户可根据需要进行设立。

7 相关登记表单
7.1 设备及材料清单
类 型
型号/线标
用 量
备 注
频闪灯

主控板

摄像机

镜 头

防护罩

车牌自动辨认器

网 线

视频线缆

电源线缆

7.2 设备参数列表
参数名称
参数名称
参数设立
备注
视频解决属性
汉字模型

网络设立
IP地址

网关

子网掩码

车牌自动辨认器参数

摄像机参数：
参数名称
参数名称
参数设立
备注
ALC SETTINGS
IRIS LEVEL

AVERAGE:PEAK

SHUTTER/EXDR

VIDEO DAJUST
WHITE BALANCE

ENHANCE LEVEL

PEDESTAL LEVEL

8 其他摄像机的菜单设立方法
本系统对于摄像机的关键参数规定为：
1. 自动增益为关闭状态或者0 DB；
2. 白平衡为自动跟踪方式ATW；
3. 光圈曝光方式对于低速应用模式假如摄像机支持宽动态则使用宽动态方式，否则使用手动曝光方式，快门调整为1/250；高速应用模式使用快门为1/500；
4. 具有彩色/黑白自动翻转功能的摄像机必须选择彩色。
具体的操作方法请参阅该摄像机的操作使用说明书。
8.1 SONY FCB-EX48AP
简朴说明：使用这款摄像机时低速应用场合和高速应用场合重要区别在于快门的设立上。白天和夜间的参数设立也有所不同。
8.1.1 操作按键说明
TELE：放大图像，向上移动光标。
WIDE：缩小图像，向下移动光标。
FAR：单点触动手动往更远方向聚焦，选择具有子菜单的设立菜单进入子菜单，或设立当前项目值时使用。
NEAR：单点触动手动往更近方向聚焦，选择具有子菜单的设立菜单进入子菜单，或设立当前项目值时使用。
8.1.2 设立环节
1. 长按摄像机后部的操作键“FAR”键，按住并保持2秒钟以上。出现如下菜单：
< 主菜单 >
→白平衡
自动曝光
背光补偿
标题
屏幕显示
摄像机设立
效果
预调特殊功能
结束

2. 按“TELE”或“WIDE”键，将光标移动到“预调特殊功能”。按一次“NEAR”或“FAR”键，进入如下菜单：
< 预调特殊功能 >
→聚焦 自动
同步 内部
初始化 初始设立
储存 保存预置的摄像机参数
数码噪音消除模式 开
图像模式 慢快门 B
结束

3. 断电重启一次摄像机。以保证摄像机已经恢复为出厂默认设立。假如与上图所示的菜单有误。请按“TELE”或“WIDE”键，将光标移动到相应的参数，按“NEAR”或“FAR”键进行更改，将参数设立为如上图示。设立完毕后将光标移动到“结束”，按“NEAR”键退回上级菜单。然后长按摄像机后部的操作键“FAR”键，按住并保持2秒钟以上退出菜单设立。再断电重启摄像机。
4. 反复环节“1”和“2”，按“TELE”或“WIDE”键，将光标移动到相应的参数，按“NEAR”或“FAR”键进行更改，将参数设立为如下图示。设立完毕后将光标移动到“结束”，按“NEAR”键退回上级菜单。
< 预调特殊功能 >
聚焦 手动
同步 内部
█ 初始化 预设立
储存 保存预置的摄像机参数
数码噪音消除模式 关
图像模式 常规
→结束

5. 按“TELE”或“WIDE”键，将光标移动到“摄像机设立”。按一次“NEAR” 或“FAR”，进入如下菜单：
< 摄像机设立菜单 >
→摄像机辨认码 001
比特率 9600
亮度 30
锐度 10
语言 中文
结束

6. 按“TELE”或“WIDE”键，将光标移动到相应的参数，按“NEAR”或“FAR”键进行更改，将参数设立如下图所示。设立完毕后将光标移动到“结束”，按“NEAR”键退回上级菜单：
< 摄像机设立菜单 >
摄像机辨认码 001
比特率 9600
亮度 18
锐度 20
语言 中文
→结束

7. 按“TELE”或“WIDE”键，将光标移动到“屏幕显示”处，按一次“NEAR” 或“FAR”键，进入如下菜单：
< 屏幕显示菜单 >
→显示0
显示1
█ 显示2
显示模式 按下启动
结束

8. 按“TELE”或“WIDE”键，将光标移动到相应的参数，按“NEAR”或“FAR”键进行更改，将参数设立为如下图示。设立完毕后将光标移动到“结束”，按“NEAR”键退回上级菜单：
< 屏幕显示菜单 >
█ 显示0
显示1
显示2
显示模式 按下启动
→结束

9. 按“TELE”或“WIDE”键，将光标移动到“自动曝光”处，按一次“NEAR” 或“FAR”键，进入如下菜单：
< 自动曝光菜单 >
→自动
光圈优先
快门优先
自动增益控制 开
手动 光圈
自动增益控制
快门
慢快门 关
结束

10. 按 “TELE”或“WIDE”键，将光标移动到相应的参数，然后按“NEAR”或“FAR”键进行更改，将参数设立为如下图示。设立完毕后将光标移动到“结束”，按“NEAR”键退回上级菜单：
夜间模式：低速应用场合设立为500 高速应用场合设立为500
< 自动曝光菜单 >
自动
光圈优先
快门优先
自动增益控制 开
█ 手动 光圈 F1.6
自动增益控制 0DB
快门 250
慢快门 关
→结束
< 自动曝光菜单 >
自动
光圈优先
快门优先
自动增益控制 开
█ 手动 光圈 F1.6
自动增益控制 0DB
快门 500
慢快门 关
→结束

白天模式：低速应用场合设立为500 高速应用场合设立为500
< 自动曝光菜单 >
→自动
光圈优先
█ 快门优先 250
自动增益控制 开
手动 光圈
自动增益控制
快门
慢快门 关
→结束
< 自动曝光菜单 >
→自动
光圈优先
█ 快门优先 250
自动增益控制 开
手动 光圈
自动增益控制
快门
慢快门 关
→结束

11. 按“TELE”或“WIDE”键，将光标移动到“预调特殊功能”处，按一次“NEAR” 或“FAR”键，进入如下菜单：
< 预调特殊功能 >
聚焦 手动
同步 内部
█ 初始化 预设立
储存 保存预置的摄像机参数
数码噪音消除模式 关
图像模式 常规
→结束

12. 按“TELE”或“WIDE”键，将光标移动到“储存”，然后按一次“NEAR”或“FAR”键拟定保存，将参数设立为如下图示。设立完毕后将光标移动到“结束”，按“NEAR”键退回上级菜单：
< 预调特殊功能 >
聚焦 手动
同步 内部
初始化 预设立
█储存 保存预置的摄像机参数
数码噪音消除模式 关
图像模 常规
→结束

13. 将光标移动到“结束”，按“NEAR”键退出所有菜单。
8.2 SONY FCB-EX48CP
简朴说明：使用这款摄像机时低速应用场合和高速应用场合重要区别在于快门的设立上。白天和夜间的参数设立也有所不同。
8.2.1 操作按键说明
TELE：下按键为菜单选项的更改键，同时也为镜头变倍的放大键。
WIDE：上按键为菜单选项的更改键，同时也为镜头变倍的缩小键。
UP：左按键为菜单选项的上翻页键。
DOWN：右按键为菜单选项的下翻页键。
MENU：中间按键为菜单设立的确认键和菜单显示键。
8.2.2 设立环节
1. 长按摄像机后部的操作键“MENU”键，按住并保持2秒钟以上。出现如下菜单：
10 DISPLAY － － －ON

ATW

2. 按“DOWN”翻页，直到出现如下菜单：
1 DZOOM － － －ON

ATW

3. 按“MENU”键，设立为如下菜单：
1 DZOOM － － －OFF

ATW

4. 按“DOWN”键，进入如下菜单。
2 FOCUS － － －AUTO

ATW

5. 按一次“MENU”键，然后再按一次“DOWN”键出现如下菜单：
2B MANUAL － － －ADJUST

ATW

6. 按“MENU”键，设立为如下菜单：
2B MANUAL － － －INFINITY

ATW

3 AE － － －AUTO

ATW

7. 按一次“DOWN”键进入如下菜单：

8. 按“MENU”设立为如下菜单：

白天模式： 夜晚模式：
3 AE － － －MANUAL

50 ATW
F1.4 4dB

3 AE － － －SHUTTER

50 ATW

备注：夜晚模式需要在光线较弱的情况下光圈才会完全打开，强光下建议用东西稍挡一下镜头即可。

9. 白天模式按“DOWN”进入下级菜单：

白天模式： 夜晚模式：
3 B SHUTTER－ － －ADJUST

50 ATW

3 A GAIN － － －ADJUST

50 ATW
F1.4 4dB

10. 白天模式直接按“WIDE”键更改快门值为“150”和“425”。夜晚模式则按“TELE”键更改增益值为“0”，然后按“DOWN”进入下一级菜单，再按“WIDE”键更改快门值。如下菜单所示：

白天模式：低速应用场合 高速应用场合
3 B SHUTTER － － －ADJUST

150 ATW

3 B SHUTTER － －ADJUST

425 ATW

夜晚模式：低速应用场合 高速应用场合
3 B SHUTTER － －ADJUST

150 ATW
F1.4 0dB

3 B SHUTTER － －ADJUST

425 ATW
F1.4 0dB

11. 按“DOWN”键翻页。直到显示如下菜单：
白天模式： 夜晚模式：
5 SHARP － － －ADJUST

150 ATW

3 B SHARP － － －ADJUST

150 ATW
F1.4 0dB

12. 按“WIDE”键，将锐度调整为最大。如下菜单：
白天模式： 夜晚模式：
5 SHARP － － －ADJUST

150 ATW

3 B SHARP － － －ADJUST

150 ATW
F1.4 0dB

13. 按“DOWN”键翻页，直到显示如下菜单：
白天模式： 夜晚模式：
10 DISPLAY － － －ON

150 ATW

10 DISPLAY － － －ON

150 ATW

14. 按“MENU”键，更改为“OFF”，然后长按“MENU”键约2秒钟以上，直到无菜单文本显示。即完毕菜单设立。
8.3 SONY FCB-EX480AP
暂无.
