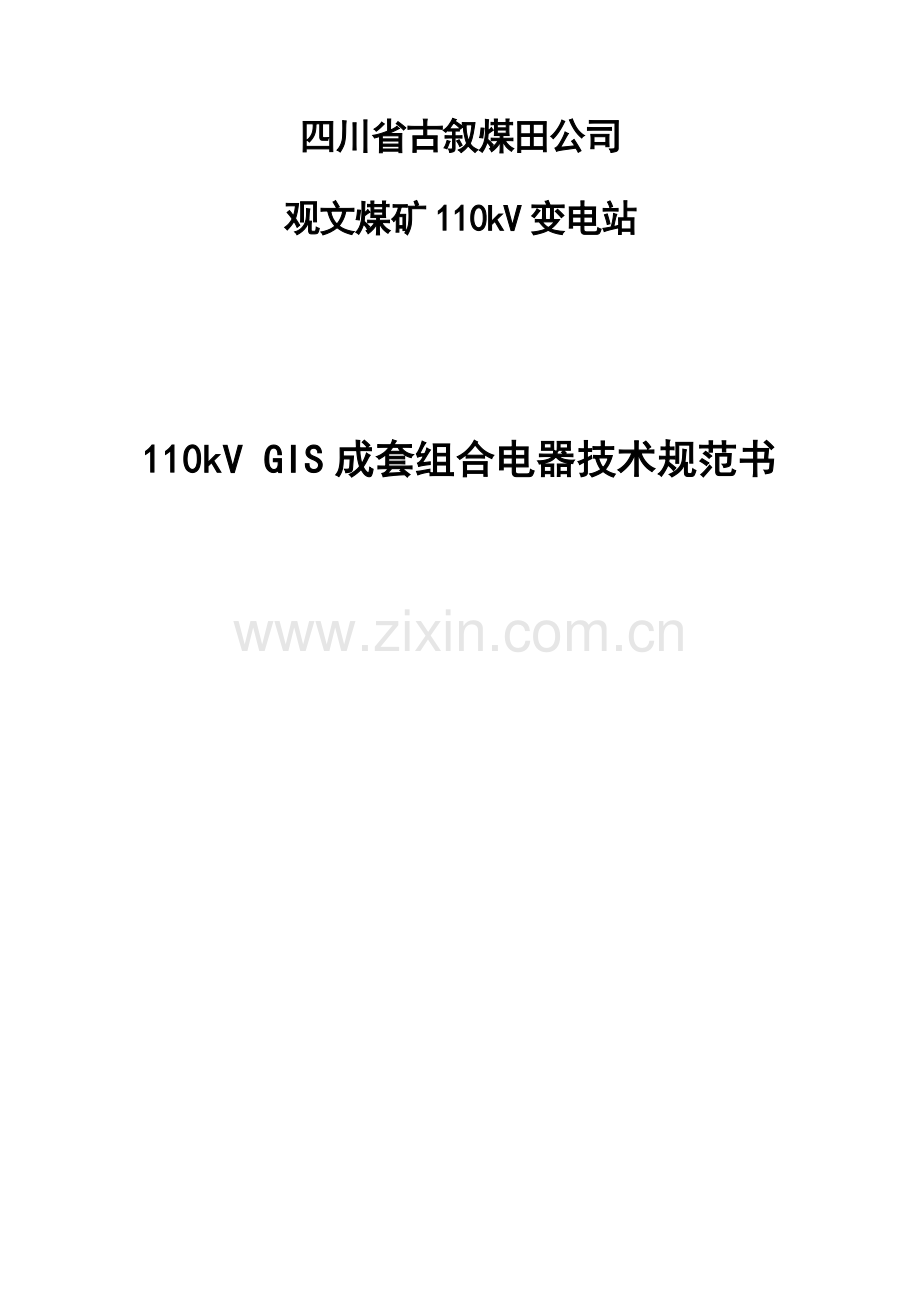

110kVGIS技术规范书.doc

四川省古叙煤田公司
观文煤矿110kV变电站

110kV GIS成套组合电器技术规范书

中煤科工集团重庆设计研究院
十月

目 录
第一章 总则 2
第二章 技术规范 2
第三章 供货范围 16
第四章 技术资料和交付进度 17
第五章 交货进度 23
第六章 质量监造、检查和性能验收实验 23
第七章 技术服务和设计联络 25
第八章 铭牌、包装、运送和贮存 27
第九章 大件部件情况 27
第十章 差异表 28

第一章 总则

1.1 本设备技术规范书合用于四川省古叙煤田公司观文煤矿110kV变电站工程110kV GIS成套组合电器，它提出了对设备的功能设计、结构、性能、安装和实验等方面的技术规定。
1.2 本设备技术规范书提出的是最低限度的技术规定，并未对一切技术细节作出规定，也未充足引述有关标准和协议的条文，投标方应提供符合本技术规范书和工业标准的优质产品。
1.3 假如投标方没有以书面形式对本技术规范书的条文提出异议，则意味着投标方提供的设备完全符合本技术规范书的规定。如有异议，应填写《技术参数差异表》。
1.4 本设备技术规范书所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经招标方、投标方双方确认后作订货协议的技术附件，与协议正文具有同等的法律效力。
1.6 本设备技术规范书对设备选型（含技术规范、布置尺寸）做了规定，如投标方未按设备选型规定，其投标文献将按废标解决。
1.7 本设备技术规范书未尽事宜，由招、投标双方协商拟定。

第二章 技术规范
2.1使用环境条件
2.1.1 周边空气温度
极端最高温度 40℃
极端最低温度 -10℃
2.1.2 海拔高度 ≤1200m
2.1.3 最大风速 25m/s
2.1.4 数年平均相对湿度 85%
2.1.5 地震动峰值加速度 0.05g
（地震烈度按6级考虑）
2.1.6 污秽等级 III级
2.1.7 覆冰厚度 10mm
2.1.8 系统概况
2.1.8.1系统额定电压 110kV
2.1.8.2系统最高电压 126kV
2.1.8.3系统额定频率 50Hz
2.1.8.4系统中性点接地方式 有效接地
2.1.8.5 110kV母线短路容量 1068MVA
2.1.9 安装地点：观文煤矿主场地110kV变电站内，户外布置。
2.1.10 工程概况
2.1.10.1工程名称：四川省古叙煤田公司观文煤矿110kV变电站工程。
2.1.10.2主变压器容量1×16MVA。
2.1.10.3设110kV出线1回，线路变压器组接线；110kV配电装置为GIS户外布置。
2.1.10.4设35kV出线2回，预留出线间隔2个，单母线分接线；35kV配电装置为KYN60型开关柜户内布置。
2.1.10.5设10kV出线27回，预留出线间隔7个，单母线分段接线；10kV配电装置为KYN28型开关柜户内布置。
2.1.10.6设微机监控、保护综合自动化系统。
2.1.10.7设微机控制高频开关直流系统（100Ah，220V）。
2.1.10.8设10kV无功功率补偿装置两套（容量2×1200kvar）。

2.2.引用标准
卖方所提供的设备的制造、实验和验收除了满足本用户需求书的规定外，还应符合下列国家标准或相应的IEC标准：所有图纸符合ISO标准，所有尺寸和参数单位使用国际米制。
DL/T617-1997《气体绝缘金属封闭开关设备技术条件》
IEC517《72.5kV及以上气体绝缘金属封闭电器》
IEC56《交流高压断路器》
IEC129《交流隔离开关和接地开关》
IEC694《交流高压开关与控制设备的通用条款》
IEC376《SF6气体的规范与验收》
IEC480《电气设备中SF6气体的检查导则》
IEC185《电流互感器》
IEC186《电压互感器》
IEC99-4《交流无间隙金属氧化物避雷器》
IEC60《高压实验技术》
IEC71-1-3《绝缘配合。
IEC270《局部放电测量》
IEC7674-1997《72.5kV及以上气体绝缘封闭开关设备》
IEC859-1986《额定电压72.5 kV及以上GIS的电缆连接》
DL/T 621-1997《交流电气装置的接地》
GB/T 13540-1992《高压开关设备抗地震性能实验》
GB/311.1-1997《高压输变电设备的绝缘配合》
DL/T 595-1996《六氟化硫气体设备气体监督细则》
DL/T 603-1996《气体绝缘金属封闭开关设备运营及维护规程》
DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》
2.2.2国家电力部门颁布的各项反事故措施及相关技术规范。
2.2.3除非另作特殊规定，所有设备都必须满足最新版本的国标、电力系统行业及IEC标准，涉及在投标时已生效的任何修改和补充。
2.2.4上述标准和规范仅规定了最低规定，只要投标方认为有必要且经招标方认可，即可超越这些标准。。

2.3. GIS重要技术参数及规定
2.3.1 一般技术条件
2.3.1.1 标准 符合现行国家标准及IEC 517-1990
2.3.1.2 额定电压 126kV
2.3.1.3 相数及频率 3相 50Hz
2.3.1.4 额定电流 2023A
2.3.1.5 额定热稳定电流 ≥40kA(3秒)
2.3.1.6 额定动稳定电流 ≥100kA(峰值)
2.3.1.7 额定耐受电压
冲击耐压：
相对地、相间 ≥ 550 kV(峰值)
工频耐压:
相对地、相间 ≥ 230 kV(1分钟)
2.3.1.8 当SF6气体为零表压(0kg/cm2)时，5分钟耐压： 95kV
2.3.1.9 局部放电量
1.1x126KV时单个绝缘体 <3PC
每个间隔 <10PC
2.3.1.10 抗地震能力 地震动峰值加速度≥0.05g
（地震烈度按6级考虑）
2.3.1.11 SF6气室压力(20℃，表压)
由制造厂选定
2.3.1.12 SF6气体年漏气率 ≤1%
2.3.1.13 SF6气体含水量(在额定气压下) 调试阶段: 运营阶段:
断路器气室 ≤150 µL/L ≤300 µL/L
其它气室 ≤250 µL/L ≤500µL/L
2.3.1.14 大修时间间隔和SF6气体补气周期 ≥2023
2.3.1.15 GIS成套组合电器应设有电气联锁装置和防误操作装置，以实现：
A. 在维修时用来保证隔离间隙的主回路上的高压开关，应保证不自合。
B．接地开关合上后保证不自分；
C．隔离开关要与有关断路器联锁，以防止断路器处在合闸位置时，隔离开关进行
分闸或合闸。
2.3.1.16 每个气体隔室的壳体应互连并可靠接地，接地回路应满足短路电流的动、热
稳定规定。
2.3.1.17 每一气体隔室应有单独的气体密度继电器，压力表，补气阀。
2.3.1.18 气室内的吸附剂更换周期应与GIS大修周期相一致。
2.3.1.19 各开关应有分、合闸计数器及明显的分合闸位置指示装置。
2.3.1.20 GIS主回路的组成元件的温升，按GB763-90《交流高压电器在长期工作时的发热》 和DL/T593-1996《高压开关设备的共用订货技术导则》的规定。 对于不受GB763和DL/T593限制的元件(如电流互感器、电压互感器等)，其温升不得超过这些元件各自标准的规定。对运营人员易接触的外壳，其温升不应超过30K；对运营人员易接近，但正常操作时不需接触的外壳，其温升可提高至40K；对运营人员不接触的外壳，其温升可提高至65K，但应保证不损害周边的绝缘材料和密封材料，并需作出明显的高温标记。
2.3.1.21 结构上应考虑高压实验时电缆与母线间的隔离措施。
2.3.1.22 GIS应有补偿由温度变化产生的膨胀、收缩的缓冲措施。
2.3.1.23 GIS各组件应有经久耐用的中文铭牌标志，标牌位置应规范和显著。
2.3.1.24 结构形式：三相共箱。
2.3.1.25 爬电比距： >2.5cm/kV
2.3.2 断路器技术条件
2.3.2.1 标准 符合现行国家标准及IEC 56-1987
2.3.2.2 额定电压 126kV
2.3.2.3 额定频率 50Hz
2.3.2.4 额定电流 2023A
2.3.2.5 额定短路开断电流 40kA
2.3.2.6 额定操作循环 0-0.3s-CO-180s-CO
2.3.2.7 额定关合电流 100kA(峰值)
2.3.2.8 额定热稳定电流 40kA(3s)
2.3.2.9 额定动稳定电流 100kA
2.3.2.10绝缘耐受电压
相对地及相间 冲击≥550kV(峰值)
工频≥230kV(1分钟)
断口间 冲击≥550kV(峰值)
工频≥230kV(1分钟)
2.3.2.11 全开断时间 ≤60ms
2.3.2.12 合闸时间 ≤100ms
2.3.2.13 分闸时间 ≤50ms
2.3.2.14 分合时间 ≤50ms
2.3.2.15 不同期时间 合闸≤10 ms
分闸≤5ms
2.3.2.16 开断空载变压器能力 电压 126/kV
励磁电流 ≥0.5-15A
操作次数 >12次
过电压倍数 ≤2.0倍
2.3.2.17 切空载线路能力
电压 1.3×126/kV
切充电电流 ≥160A
开断时不得发生重击穿
2.3.2.18 应能满足并联开断的规定
2.3.2.19 不需要检修的操作次数：
正常操作(空载) ≥3000次
正常操作(开断额定电流) ≥3000次
全容量开断的电寿命(40kA) ≥20次
2.3.2.20 无线电干扰电压 在1.1×126/kV下≤500μV
2.3.2.21 操作时噪音水平 ≤90dB(距断路器水平距离2m，对地高度1.5m处)
2.3.2.22 主触头材料 铜镀银
2.3.2.23 操作机构性能规定
A.型式: 弹簧操作机构.
B.分、合闸回路额定参数
分、合闸回路电压 (DC:) 220V
分闸/合闸线圈只数 2/2 只
分闸/合闸线圈电流 ≤5.0/5.0A
分闸回路的可靠动作电压 ≤65%额定操作电压
分闸回路的最低动作电压 ≮30%额定操作电压
可靠合闸电压 85%-110%额定操作电压
C.辅助电源 DC:220V
D.操作机构应有以下闭锁及保护装置：
---- 防跳跃装置；
---- 操作压力减少闭锁装置；
---- 非全相合闸或非全相分闸；
---- SF6低气压闭锁；
---- 断路器分、合闸保持回路
E.供用户使用辅助开关触点数： 常开≥8 常闭≥8
F.装设的加热器应能自动控制温度
2.3.2.24 每相断口数 1
2.3.3 隔离开关
2.3.3.1 标准 符合现行国家标准及IEC 517、IEC 129-1984
2.3.3.2 额定电压 126kV
2.3.3.3 额定频率 50HZ
2.3.3.4 额定电流 2023A
2.3.3.5 额定热稳定电流 ≥40kA(3S)
2.3.3.6 额定动稳定电流 ≥100kA
2.3.3.7 绝缘耐受电压 与2.3.1.7相同
2.3.3.8 开、合电容电流能力 ≥0.1A (在 126kV 下)
过电压倍数 ≤2
2.3.3.9 开、合励磁电流能力
(PT和空载变压器的励磁电流)≥0.1A(过电压倍数<2.0)
2.3.3.10 不需要检修操作次数 ≥3000 次
机械寿命 ≥3000 次
2.3.3.11 操作机构 电动/手动
A.操作方式 三相联动，电动/手动
(手动操作时应闭锁电动操作)
B.操作电源 DC 220V
C.分、合闸位置应有明显的位置显示。
2.3.3.12 联锁装置应满足2.3.1.15项规定
2.3.4 接地开关和快速接地开关
2.3.4.1 标准 符合现行国家标准及IEC 129-1984
2.3.4.2 额定电压 126kV
2.3.4.3 额定频率 50HZ
2.3.4.4 额定热稳定电流 ≥40kA(3S)
2.3.4.5 额定动稳定电流 ≥100kA
2.3.4.6 绝缘耐受电压 与2.3.1.7相同
2.3.4.7 快速接地开关最大关合电流 ≥100kA
2.3.4.8 快速接地开关分、合闸特性
合闸时间 ≤1S
分闸时间 ≤1S
2.3.4.9 不需检修的操作次数 ≥3000 次
不需检修的关合最大电流次数 ≥2次(80kA时)
2.3.4.10 接地回路的电阻 ≤3000μΩ
2.3.4.11 操作机构
A.操作电源 DC:220V
B.操作方式 接地开关 电动(近控、遥控)/手动
快速接地开关 电动、弹簧(近控、遥控)/手动 (手动时应闭锁电动)
C.分、合闸位置应有明显的位置显示。
2.3.4.12接地开关与快速接地开关的接地端用专用地线引出接地，并能拆卸，以便于测试。接地端对外壳的绝缘应能耐受工频电压 2023V一分钟。
2.3.5 母线
2.3.5.1 母线管材料 铝合金（铝合金母线导电接触部位镀银）
2.3.5.2 额定电压 126kV
2.3.5.3 额定频率 50HZ
2.3.5.4 额定电流 2023 A
2.3.5.5 额定热稳定电流 ≥40kA(3 S)
2.3.5.6 额定动稳定电流 100kA(峰值)
2.3.5..7额定耐受电压
相对地及相间 冲击550kV(峰值)
工频230kV(1分钟)
2.3.6 电流互感器
2.3.6.1 标准 符合GB1208-2023
2.3.6.2 型式 环形铁心型
2.3.6.3 电流互感器，额定电流比与准确级别见附图，输出容量每组线圈均为50VA。
2.3.7 电压互感器
2.3.7.1 标准 符合GB1207-2023
2.3.7.2 型式 电磁式
2.3.7.3 电压互感器，额定电压比与接线组别见附图，准确级次为0.2/0.5/0.5/3P/3P。
2.3.8 绝缘件
2.3.8.1 绝缘耐受电压
冲击耐压 550 kV(峰值)
工频耐压 230 (5分钟)
2.3.8.2 局部放电 ≤3PC
2.3.8.3 每个绝缘件应用X射线检查无气泡
2.3.8.4 绝缘件的受力特性应满足各种工况的规定
2.3.8.5 各种绝缘件的使用寿命与GIS使用寿命相称
2.3.9 壳体 (颜色 海灰B05 )
2.3.9.1 标准 符合现行国家标准及IEC 517及压力容器有关技术标准
2.3.9.2 壳体材料 铝合金
2.3.9.3 壳体的质量应符合我国及生产厂所在国有关压力容器的技术标准，并按设备 投产后不能复查的条件进行设计、制造以保证材料、结构、焊接工艺、检查等的安全可靠性。
2.3.9.4 壳体承受压力
符合压力容器技术标准.
2.3.9.5 壳体允许温升 符合IEC 标准
2.3.10 SF6/air套管
2.3.10.1 型式：户外，充SF6气体，用于套管和导线间的连接。
2.3.10.2 额定绝缘水平：(相称于海拔1000m时的耐压值)
a、雷电冲击波耐受电压(1.2/50μs):
相对地(峰值) SF6侧550kV，空气侧550kV。
b、工频耐受电压(50Hz，1min):
相对地(有效值) SF6侧230kV，空气侧230kV。
2.3.10.3 爬电距离(相对地)：3906mm。
2.3.10.4 无线电干扰水平(在1.1×Um/kV下):500μV。
2.3.10.5 电晕水平(在1.1×Um/kV下):在晴天夜晚无可见电晕。
2.3.10.6 在套管的端子上的允许荷载：
水安静荷载：1500N
横向静荷载：1300N
垂直静荷载：900N
安全系数为3.5
2.3.10.7导线型号：LGJ-240/30（供参考）
2.3.11 SF6气体
2.3.11.1 标准 符合现行国家标准GB12023及IEC480
2.3.11.2 SF6气体质量
A.纯度 (SF6)(m/m) ≥99.8%
B.空气(N2+O2或air)(m/m) ≤0.05%
C.四氟化碳(CF4)(m/m) ≤0.05%
D.水分(H2O) ≤8μg/g
E.酸度(以HF计) ≤0.3μg/g
F.可水解氟化物(以HF计) ≤1.0μg/g
G.矿物油 ≤10μg/g
H.生物毒性实验 无毒
2.3.11.3 应提供SF6气体合格证书及分析报告
2.3.12 高压带电显示器
A.每个主变及线路间隔应有DXGSW-126型带电显示装置，具有保证安全的闭锁功能。
B.带电显示器安装于汇控柜面板，感应式高压传感器由GIS厂家提供。
C.通过指示灯反映主变带电情况，并输出闭锁信号对接地开关的操作机构进行强制闭锁，控制电源 AC/DC220V，功耗小于3W。
2.3.13 二次回路
2.3.13.1断路器、隔离开关、接地开关、快速接地开关应有足够的辅助触头，除满足制造厂设计的二次回路图的需要外，应留有供用户选用的辅助触头，其中：
断路器 常开触头 不小于 8对
常闭触头 不小于 8对
隔离开关与接地开关 常开触头 不小于 6对
常闭触头 不小于 6对
2.3.13.2 辅助触头开、合及通流能力不小于220V、5A直流有感负荷。
2.3.13.3 二次回路绝缘水平 工频 2023V 1分钟
2.3.13.4 电流互感器各变比抽头应引出至接线盒端子排止，每个端子均应有明确的标记，并有接线图表白其接法、极性和变比。
2.3.13.5 所有隔离开关、接地开关、快速接地开关均应有良好的机械和电气联锁装置。其联锁逻辑的设立应用图表表达清楚，并取得用户批准。
2.3.13.6 GIS就地控制屏上应有一次设备的模拟接线图及断路器、隔离开关和接地开关的位置指示。该屏除实现就地控制、测量和信号显示外，还应有足够的辅助触头和输出端子，供用户远方测量、控制和信号使用。每面就地屏需设立“就地/远方”控制选择开关，对断路器、隔离开关和电动操作的接地开关实现就地和远方控制方式的切换。在选择“远方”控制时，就地控制无效；选择“就地”控制时，远方控制(涉及保护装置信息)无效。选择开关位置应能通过辅助触头送往远方控制中心。
2.3.13.7 辅助电缆
由就地屏至操作机构箱CT、PT接线盒，以及机构箱和接线盒至各设备之间的辅助电缆均与整套GIS一同由制造厂供应。其铜导线截面积不小于下列规定：
PT、CT 回路 不小于 4 mm²
控制回路 不小于 2.5 mm²
信号回路 不小于 1.5 mm²
电缆采用电解铜导体PVC绝缘，柜间连线采用铠装电缆，其余电缆均应配有铝合金线槽。电缆两端有标示牌，标明电缆编号及对端连接单元名称。
2.3.13.8 端子排及回路
所有端子排采用菲尼克斯接线端子，端子排上应有标明与制造厂提供的回路图上一致的编号。就地屏上CT回路的端子排应能满足在运营状态下不断开电流回路串入或拆除测试仪表的规定。一般端子应能可靠地接入1.5～4mm²截面的导线，对需要接入大截面电缆的特殊端子再另行商定。
2.3.13.9 标准
二次回路及辅助电源回路上的所有元器件及接线，均应符合IEC标准，如采用其它国家的现行标准时，应将有关标准文献提交招标方，并取得招标方批准后方能有效。
2.4. 设计材料和制造质量规定
2.4.1 所有货品应是全新的和高质量的，没有缺陷的，并应用最合理的方式设计、制造、使用最适合特定用途的材料。设计和材料应能延长使用寿命，提高运营可靠性、耐磨损、减少维修工作，便于检查和调整。
2.4.2 货品中所配备的设备元件应是由有信誉的制造商制造的高质量产品，并应能在所有运营条件下提供所规定的服务。
2.4.3 操作系统的运营可靠性是第一重要的，投标方应在设计、制造、交货和安装的任何阶段考虑这一规定。
2.4.4 所有的易损部件、密封圈和垫圈都应是可换的。
2.4.5 设计与尺寸相同的设备，其一切部件公差应相同且可以互换。
2.4.6 所有重要的受力钢部件上的全熔深焊缝其全长应采用放射线或超声波检查。一般来说，T焊缝应用放射线和超声波检查。验收标准可按ASME“锅炉与压力容器规程”第V部分的规定。
用放射线和超声波检查发现的不能允许的焊接缺陷，应在修理后用同样的方法再次检查。
2.4.7 铝部件焊接头的无损实验一般可按ASME“锅炉与压力容器规程”第V部分进行。实验的实际范围取决于所考虑的部件的设计和功能。
2.4.8 所有的压力容器应符合国家压力容器的技术标准。
2.4.9 操作系统的所有管路应采用不锈钢管。所有管道、法兰盘、螺栓及螺帽均应符合ANSIB31.1的规定。
管道接头采用螺栓法兰盘、螺栓连接。法兰盘再其背面应用机械加工或对正位置以便紧固螺栓螺帽。
2.4.10 所有需要调节的零件和部件，应当具有足够的调节范围以满足变化的现场条件。当现实许可时，这样的调节应在工厂预先整定。
2.5 GIS支架和结构的规定
2.5.1 GIS应保证最佳的连续、可靠的供电以及安全运营。
2.5.2 GIS的总布置和尺寸应符合招标方的规定。
2.5.3 GIS的设计和布置应使安装、更换、维护和修理所需的安装和拆卸工作量最小。
2.5.4 所有的设备都应配套供应能进行接触电阻和绝缘实验的适当设施而不需从系统中把SF6气体抽真空。
2.5.5 隔板绝缘子应设立得可以允许或防止绝缘气体通过，气隔绝缘子应能承受在其一边施加至少2倍最大工作压力(40℃时)而在其另一边为大气压力得压差连续时间5min，所有绝缘子应在寿命期内承受规定的环境和工作稳定的变化，而不损害其介电性能和机械性能，绝缘子的数量应使得由于其自重或短路电动力所起的母线正常弯曲达成的最低限值，气隔绝缘子应起到每个分段的气体密封作用。
2.5.6 气室间的绝缘隔板应能经受额定短路电流产生的热效应及机械效应和弧光电流的电弧效应。
2.5.7 对于在附近的金属构件，例如支持横梁、预应力钢筋、变压器的油箱等所产生的磁感应发热、感应环流等，应给予考虑。为了限制温度的升高，可以采用在金属构架内设立适当的间隙，使其不能形成闭合回路，和在钢结构的周边加阻尼圈的方法等。
2.5.8 外壳、导体、接缝和接头都不应限制导体的载流量，接头应保证最佳的接触压力、低接触电阻和低磨损耗。
2.5.9 由于滑动部件的微量磨损而引起的杂质，应限制在触头的内部，或者以某种方法解决以免减少电气性能。
2.5.10 用于连接母线段和别的部件的连接器应满足拆卸容易的规定，以便维护、修理。
2.5.11 支持构架应为镀锌钢或结构铝材，应设有镀锌钢或铝制走道，尺寸应足够大，途径敷设应保证人身安全，方便接近在平台上安装的所有设备。
2.5.12 镀锌钢构架和走道必须按照IEC或应用标准或ASTMA123或A153的规定制造后镀锌，走道应在人员也许从平台上跌落的部位设立保护栅栏。
2.5.13 额定值和结构相同的元件可以互换。
2.5.14 所有电气控制和手动控制的设立，应满足在就地进行操作。
2.5.15 所有装置的机械位置指示器和压力表计必须满足在就地看得清楚。
2.5.16 断路器、电流互感器在电气布置上应合理，以使得当断路器进行检修时，假如断路器处在合闸位置，能避免形成也许干扰继电器正常动作的环流回路。
2.5.17 为便于操作和检修，GIS应提供足够的脚手架以作为支持框架的一部分，脚手架应固定在合适的位置，如有必要还应提供可移动的脚手架。
2.6. GIS外壳
2.6.1 外壳应牢固接地，并能承受在运营中所碰到的正常和瞬间的压力。
投标方应提供计算和实验结果，以确认外壳能承受当外壳内部压力为零时的1个大气压力的外部压力和内部2倍正常工作压力。
在决定外壳的设计压力时，绝缘气体的温度应取为外壳温度的上限值和主回路导体流过正常额定电流时的温度的平均值，除非设计压力可以从已有的温升记录中拟定。
设计外壳时，还应考虑到下列因素：
a、任何外壳在邻近的外壳处在正常工作压力时能抽真空，并作为正常充气过程的一部分。
b、也许加在外壳的器壁和部件之间的压差。
c、在分隔室之间因相邻的分隔室具有不同的工作压力而产生忽然的泄露的事故中所引起的压力。
d、发生内部故障的也许性。制造厂家应负责材料和维护的选择，以使这种也许性降到最低。
2.6.2 GIS应使用足够柔软的能补偿由下列情况引起的位移的波纹管：
a、 外壳和导体由于温度变化引起的膨胀和收缩；
b、 由操作引起的震动；
c、 由于基础不均匀引起的尺寸变化。
2.6.3 压力释放安全装置的设立应避免人身受到伤害。
2.6.4 外壳应具有良好的抗内部电弧作用的能力。
2.6.5 外壳应能耐受下列的破裂压力：对铸造外壳为设计压力的3.5倍，对焊接外壳应为压力的3倍。
2.7. 接地
2.7.1 投标方应设计并采用适当的方法保证在正常和故障条件下设备外壳的电位升高相对于本地大地是安全地电位升高。
2.7.2 应保证在外壳各段之间不存在明显的电位差。
2.7.3 所有接地极和接地导体应有足够的尺寸，以安全承载环流和故障电流。
2.7.4 为了保证维修工作期间的安全，主回路的所有部件都应能接地。
外壳和接地开关应直接连接到所区的接地网上去。外壳上的感应电压在任何情况下应小于36V。在GIS上应有足够数量的接地端子，这些端子应能耐受动、热稳定电流。紧固接地的螺栓直径不得小于12mm。投标方应提供GIS接地布置的图纸和规定。
2.8. 气体系统
2.8.1 气体系统的气体线路图应提交确认，涉及必须的阀门、接头、压力开关、气体监视和控制系统、观测孔、防止环流的绝缘以及不用切除设备而进行校正的措施。
2.8.2 每组断路器、隔离开关、电压互感器、主母线、SF6/电缆终端套管应是一套独立的气体单元。一个分隔内的任何闪络或泄露不应影响到紧邻的分隔室。每个气体分隔室的气压，应有气体密度监视装置单独监视。每个监视装置应设定当低于正常工作密度水平时进行报警和闭锁,气体密度监视装置应选用优质进口产品。
每个气室应装有阀门，用于充、放SF6气体并装一个气体密度监视装置，这个监视装置能被拆卸、检查和更换，而每个分隔气室仍能保持工
