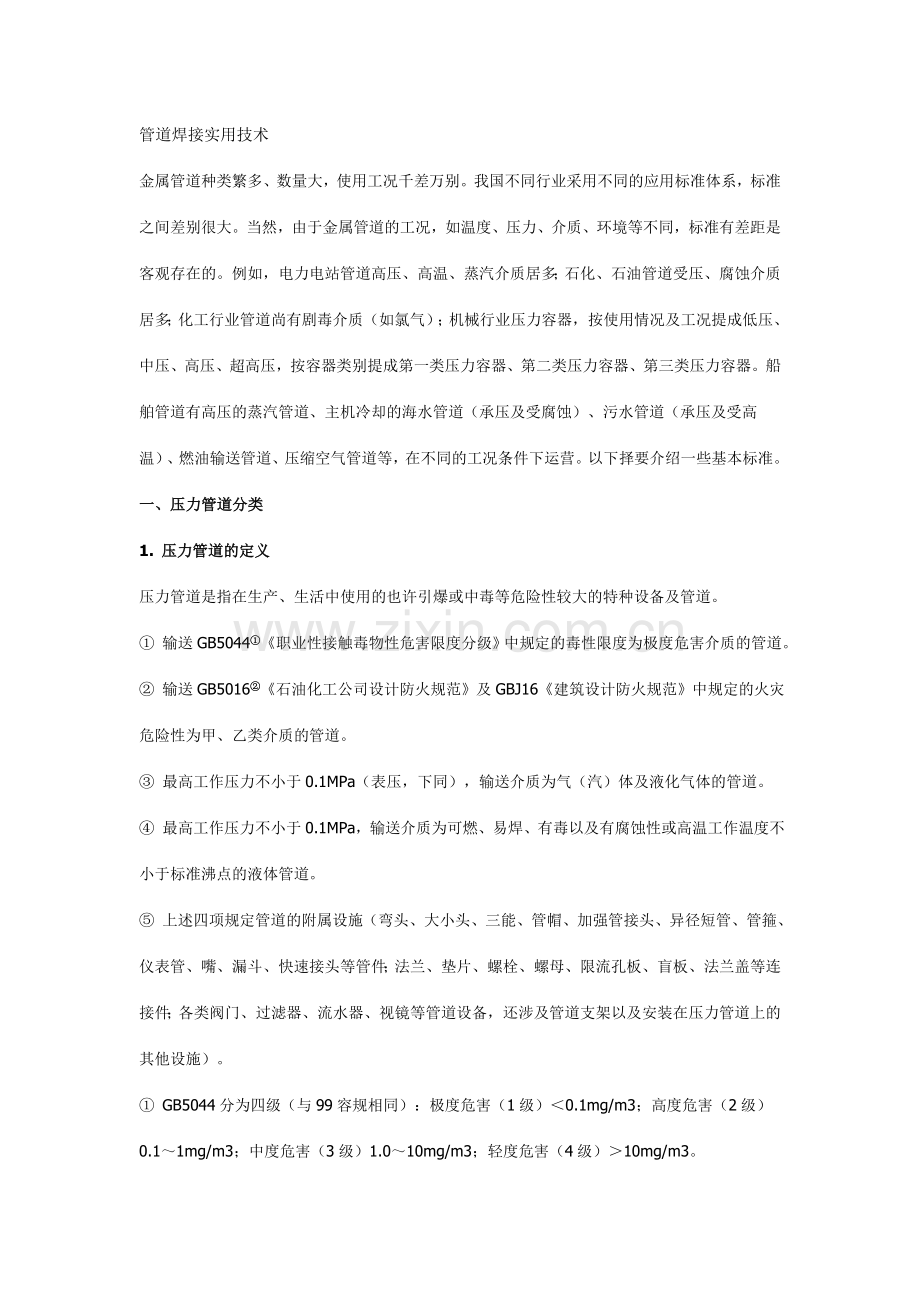

管道焊接实用技术金属管道种类繁多、数量大，使用工况千差万别。我国不同行业采用不同的应用标准体系，标准之间差别很大。当然，由于金属管道的工况，如温度、压力、介质、环境等不同，标准有差距是客观存在的。例如，电力电站管道高压、高温、蒸汽介质居多；石化、石油管道受压、腐蚀介质居多；化工行业管道尚有剧毒介质（如氯气）；机械行业压力容器，按使用情况及工况提成低压、中压、高压、超高压，按容器类别提成第一类压力容器、第二类压力容器、第三类压力容器。船舶管道有高压的蒸汽管道、主机冷却的海水管道（承压及受腐蚀）、污水管道（承压及受高温）、燃油输送管道、压缩空气管道等，在不同的工况条件下运营。以下择要介绍一些基本标准。一、压力管道分类1. 压力管道的定义压力管道是指在生产、生活中使用的也许引爆或中毒等危险性较大的特种设备及管道。 输送GB5044职业性接触毒物性危害限度分级中规定的毒性限度为极度危害介质的管道。 输送GB5016石油化工公司设计防火规范及GBJ16建筑设计防火规范中规定的火灾危险性为甲、乙类介质的管道。 最高工作压力不小于0.1MPa（表压，下同），输送介质为气（汽）体及液化气体的管道。 最高工作压力不小于0.1MPa，输送介质为可燃、易焊、有毒以及有腐蚀性或高温工作温度不小于标准沸点的液体管道。 上述四项规定管道的附属设施（弯头、大小头、三能、管帽、加强管接头、异径短管、管箍、仪表管、嘴、漏斗、快速接头等管件；法兰、垫片、螺栓、螺母、限流孔板、盲板、法兰盖等连接件；各类阀门、过滤器、流水器、视镜等管道设备，还涉及管道支架以及安装在压力管道上的其他设施）。 GB5044分为四级（与99容规相同）：极度危害（1级）0.1mg/m3；高度危害（2级）0.11mg/m3；中度危害（3级）1.010mg/m3；轻度危害（4级）10mg/m3。 GB5016标准对可燃气体火灾危险性分甲、乙两类，甲类气体为可燃气体与空气混合物的爆炸下限不大于10（体积），乙类气体为可燃气体与空气混合物的爆炸下限不小于10（体积）。GB5016标准对液态烃、可燃液体的火灾危险性按如下分类：甲A类 15的蒸汽压力大于0.1MPa的烃类液体及其他类似的液体；甲B类 甲A类以外的可燃液体，闪点小于28；乙A类 28闪点45的可燃液体；乙B类 45闪点60的可燃液体；丙A类 60闪点120的可燃液体；丙B类 闪点120的可燃液体。2. 压力管道分类、分级（见表1）表1 压力管道分类、分级名 称类别级别工 况 和 参 数长输管道GAGA1 介质：有毒、可燃易爆气体，P1.6MPa的管道 介质：有毒、可燃易爆气体，DN300mm，输送距离200km的管道 介质：浆体中，DN150mm，输送距离50km的管道GA2 介质：有毒、可燃易爆气体，P1.6MPa的管道 GA1(2)范围以外的长输管道 GA1(3)范围以外的长输管道公用管道GBGB1燃气管道GB2热力管道工业管道GCGC1 GB5044标准中，毒性限度为极度危害介质的管道 GB50160、GBJ16标准中规定的火灾危险性为甲、乙类可燃气体或甲类可燃气体介质，且P4.0MPa的管道 输送流体介质，且P10.0MPa的管道GC2 输送GB50160、GBJ160标准中规定的火灾危险性为甲、乙类可燃气体或甲类可燃气体介质，且P0.4MPa的管道 流体介质：可燃、有毒，P4.0MPa，t400的管道 流体介质：不可燃、无毒，P10MPa，t400的管道 流体介质： P10.0MPa，t400的管道注：表中P为设计压力；t为工作温度；DN为公称直径。3. 中石化集团公司压力管道分类（见表2）表2 中石化集团公司压力管道分类 类别工 况 和 参 数第一类 输送毒性限度为极度、高度危害的介质所使用管道（苯除外） 35.0MPaP10.0MPa的管道第二类 P10.0MPa，输送甲、乙类可燃气体，甲A类、乙类可燃液体介质的管道 工作温度高于闪点的可燃液体介质管道 P4.0MPa，无毒、不可燃介质管道（不含输水管道）第三类 乙B类、丙类可燃液体管道 P1.6MPa，不可燃介质管道（不含水管） P0.1MPa，输送介质为汽（气）体，有毒、有腐蚀性或温度不低于标准沸点的液体管道第四类P35.0MPa超高压管道第五类长输管道第六类公用管道，含公用燃气和热力管道4. 管子系列标准压力管道设计及施工，一方面考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多，大体可提成两大类。压力管道标准见表3。法兰标准见表4。表3 压力管道标准分 类大外径系列小外径系列规格DN-公称直径外径DN15-22mm，DN20-27mmDN25-34mm，DN32-42mm DN40-48mm，DN50-60mm DN65-76(73)mm，DN80-89mm DN100-114mm，DN125-140mm DN150-168mm，DN200-219mm DN250-273mm，DN300-324mmDN350-360mm，DN400-406mm DN450-457mm，DN500-508mm DN600-610mm，DN15-18mm，DN20-25mmDN25-32mm，DN32-38mm DN40-45mm，DN50-57mm DN65-73mm，DN80-89mm DN100-108mm，DN125-133mm DN150-159mm，DN200-219mm DN250-273mm，DN300-325mmDN350-377mm，DN400-426mm DN450-480mm，DN500-530mm DN600-630mm，表4 法兰标准分 类欧式法兰（以200为计算基准温度）美式法兰（以430为计算基准温度）规格PN压力等级压力等级：PN0.1,PN0.25,PN0.6,PN1.0,PN1.6,PN2.5,PN4.0,PN6.3,PN10.0,N16.0,PN25.0,PN40.0压力等级：PN2.0(CL150),PN5.0(CL300),PN6.8(CL400),PN10(CL600),PN15.0(CL600),PN25(CL1500),PN42.0(CL2500)注：对于CL150(150lb级)是以300作计算基准温度。从表3、表4可知，无论是管子还是法兰，两个系列均不能混合使用。二、管道焊接常用标准1. 管道焊接常用标准关于压力管道的施工规范，综合性的有GB 50235、GB 50236和SH 3501石油化工剧毒、可燃介质管道施工验收规范、HC 20235化工金属管道施工及验收规范、J28城市供热管网工程及验收规范、CJJ23城市燃气输配工程施工及验收规范等。GB 50235和SH 3501这两个综合性施工规范是目前石油化工生产建设中最常用的标准。输油、输气长输管道建设发展不久，这方面的标有行业标准SY 04011998输油输气管道线路工程施工及验收规范。为了便于阅读，在表5中列出了压力管道焊接常用标准。表5 压力管道焊接常用标准编 号名 称国家质量技术监督局锅发（1999）154号压力容器安全技术监察规程（99容器）DL 5031、（DL-5007）电力建设施工及验收技术规范（管道篇）（焊接篇）GB 50235工业金属管道工程施工及验收规范GB 50236现场设备工业管道焊接工程施工及验收规范GB50184工业金属管道工程质量检查评估标准GB 985气焊、手工电弧焊气体保护焊焊缝坡口的基本形式与尺寸GB986埋弧焊焊缝坡口的基本形式和尺寸JB 4708钢制压力容器焊接工艺评估JB/T 4709钢制压力容器焊接规程JB 4730压力容器无损检测SHJ 502钛管道施工及验收规范SHJ 509石油化工工程焊接工艺评估SHJ 517石油化工钢制管道工程施工工艺SHJ 514石油化工设备安装工程质量检查评估标准SHJ 520石油化工工程铬钼耐热钢管道焊接技术规程SH 3501石油化工剧毒、可燃介质管道施工及验收规范SH 3508石油化工工程施工工程及验收统一标准SH 3523石油化工工程高温管道焊接规程SH 2525石油化工低温钢焊接规程SH 3526石油化工异种钢焊接规程SH 3527石油化工不锈钢复合钢焊接规程HC 20235化工金属管道施工及验收规范CCJ 28城市供热管网工程及验收规范GB/T 9711.11998螺旋焊管生产标准中国船级社材料与焊接规范1998第九章压力管系焊接SY 04011998输油输气管道线路工程施工及验收规范2. 国外常用标准体系为了对国外通用的和先进的相关标准体系有所了解，现将有关管道的国外部分常用标准体系列于表6。表6 国外部分常用标准体系国 别标 准 号标 准 名 称德国（DNI）DIN 2410.T.1管子及钢管标准概述DIN 2448无缝钢管 尺寸及单位长度质量DIN 2458焊接钢管 尺寸及单位长度质量DIN 2501.T.1法兰连接尺寸美国（ANSI）ANSI/ASME 836.10无缝及焊接钢管ANSI/ASME B36.19不锈钢无缝及焊接钢管ANSI/ASME E16.9工厂制造的钢对焊管件ANSI/ASME B16.28钢制对焊小半径弯头和回弯头ANSI/ASME B16.5管法兰和法兰管件ANSI/ASME B16.47大直径钢法兰日本（JIS）JIS G3452普通用途碳钢管JIS G3454承压用碳钢管JIS G3455高压用碳钢管JIS G3456高温用碳钢管JIS G3457电弧焊碳钢管JIS G3458合金钢管JIS G3459不锈钢钢管JIS G3468电弧焊大直径不锈钢钢管JIS B2201铁素体材料管法兰压力等级JIS B2202管法兰尺寸JIS B2210铁素体材料管法兰基础尺寸JIS B2220钢制管法兰JIS B2311普通用途的钢制对焊管件JIS B2312钢制对焊管件JIS B2313钢板制对焊管件国际标准化组织（ISO）ISO 4200焊接和无缝平端钢管尺寸和单位长度ISO 1127不锈钢钢管尺寸公差和单位长度质量ISO 3183石油和天然气工业用钢管ISO 6759热互换器用无缝钢管ISO 7005-1金属管法兰英国（BS）BS 1600石油工业用钢管尺寸BS 3600承压用焊接钢管和无缝钢管的尺寸及单位长度质量BS 3605.1承压焊接无缝不锈钢钢管BS 1965对焊承压管件BS 1640石油工业用对焊管件三、压力管道焊接规范规程标准摘录压力管道规范规程很多，焊接规范规程也不少，现摘录部分规范规程供读者在工作中参阅。1. 国家质量技术监督局压力容器安全技术监察规程1999154号（摘录）1) 压力容器分类 按设计压力（P）分为低压、中压、高压和超高压四个压力等级，见表7。表7 压力容器等级压力等级代号压力P/MPa压力等级代号压力P/MPa低压L0.1P1.6高压H10P100中压M1.6P10超高压UP100 按压力容器在生产工艺过程中的作用原理分为五种，见表8。表8 按作用原理压力容器分类分 类代 号用 途反映压力容器R重要用于完毕介质的物理、化学反映的压力容器、反映器、反映釜、分解锅、硫化罐、分解塔、聚合釜、高压釜、超高压釜、合成塔、变换炉、蒸煮锅、蒸球、蒸压釜、煤气发生炉等换热压力容器E重要用于完毕介质热量互换的压力容器、管壳式余热锅炉、热互换器、冷却器、冷凝器、蒸发器、加热器、消毒锅、染色器、烘缸、蒸炒锅、预热锅、溶剂预热器、蒸锅、蒸脱机、电热蒸汽发生器、煤气发生炉水夹套等分离压力容器S重要用于完毕介质的流体压力平衡缓冲和气体净化分离器的压力容器，如分离器、过滤器、集油器、缓冲器、吸取塔、铜洗塔、干燥塔、汽提塔、分汽缸、除氧器等储存压力容器C,其中球罐代号B重要用于储存、盛装气体、液体、液化气体等介质的压力容器，如各种形式的储罐 介质毒性限度的分级和易燃介质的划分，参照GB 5044，分为四级；极度危害（级），最高允许浓度0.1mg/m3；极度危害（级），最高允许浓度0.11.0mg/m3；极度危害（级），最高允许浓度1.010mg/m3；极度危害（级），最高允许浓度10mg/m3。 压力容器按合用范围分类（一、二、三类压力容器）。按99容规第2条合用范围内的压力容器分类，见表9。表9 压力容器分类容器类别容 器 范 围第一类压力容器低压容器0.1MPaP1.6MPa（第二类、第三类中规定的压力容器除外）第二类压力容器中压容器1.6MPaP10MPa低压容器（仅限毒性限度为极度和高度危害介质）低压反映容器和低压储存容器（仅限易燃介质或毒性限度为中度危害介质）低压管壳式余热锅炉低压搪玻璃压力容器第三类压力容器高压容器10MPaP100MPa中压容器（仅限毒性限度为极度和高度危害介质）中压储存容器（仅限易燃或毒性限度为中度危害介质，且PV乘积大于或等于10MPam3）中压反映容器（仅限易燃或毒性限度为中度危害介质，且PV乘积大于或等于0.5MPam3）低压容器（仅限毒性限度为极度和高度危害介质，且PV乘积大于或等于0.2MPam3）高压、中压管壳式余热锅炉中压搪玻璃压力容器使用强度级别较高（指相应标准中抗拉强度规定值下限大于或等于540MPa的材料制造的压力容器）移动式压力容器，涉及：铁路罐车，介质为液化气体、低温液体；罐式汽车液化气体运送（半挂）车、低温液体运送（半挂）车、永久气体运送（半挂）车和罐式集装箱（介质为液体气体、低温液体等）球形储罐（容积大于50m3）低温液体储存容器（容积大于5m3）2) 焊接工艺和焊工（1）压力容器焊接工定的规定 压力容器产品施焊前，对受压元件之间的对接焊接接头和规定全焊透的T形焊接接头，受压元件与承载的非受压元件之间全焊透的T形或角接焊接接头，以及受压元件的耐腐蚀堆焊层都应进行焊接工艺评估。 钢制压力容器的焊接工艺评估符合JB 4708钢制压力容器焊接工艺评估标准的有关规定。有色金属制压力容器的焊接工艺评估应符合有关标准的规定。 焊接工艺评估所用焊接设备、仪器以及参数调节装置，应定期检定和校验。评估试件应由压力容器制造单位技术纯熟的焊接人员（不允许聘用外单位焊工）焊接。 焊接工艺评估完毕后，焊接工艺评估报告和焊接工艺指导书应经制造（组焊）单位焊接责任工程师审核，总工程师批准，并存入技术档案。焊接工艺指导书或焊接工艺卡应发给有关的部门和焊工，焊接工艺评估技术档案及焊接工艺评估试样应保存至该工艺评估失效为止。（2）焊接压力容器的焊工必须按照锅炉压力容器焊工考试规则进行考试，取得焊工合格证后，才干在有效期间内担任合格项目范围内的焊接工作。焊工应按焊接工艺指导书或焊接工艺卡施焊。制造单位应建立焊工技术档案，制造单位检查员应对实际的焊接工艺参数进行检查，并做好记录。（3）压力容器的组焊规定 不宜采用十字焊缝。相邻的两筒节间的纵缝和封头拼接焊缝与相邻筒节的纵缝应错开，其焊缝中心线之间的外圆弧长一般应大于筒体厚度的3倍，且不小于100mm。 在压力容器上焊接的临时吊耳和拉筋的垫板等，应采用与压力容器壳体相同或在力学性能和焊接性能方面相似的材料，并用相适应的焊材及焊接工艺进行焊接。临时吊耳和拉筋的垫板割除后留下的焊疤必须打磨平滑，并应按图样规定进行渗透检测或磁粉检测，保证表面无裂纹等缺陷。打磨后的厚度不应小于该部位的设计厚度。 不允许强力组装。 受压元件之间或受压元件与非受压元件组装时的定位焊，若保存成为焊缝金属的一部分，则应按受压元件的焊缝规定施焊。（4）压力容器打焊工钢印压力容器重要受压元件焊缝附近50mm处的指定部位，应打上焊工代号钢印。对无法打钢印的，应用简图记录焊工代号，并将简图列入产品质量证明书中提供应用户。（5）焊接接头返修的规定 应分析缺陷产生的因素，提出相应的返修方案。 返修应编制具体的返修工艺，经焊接责任工程师批准后才干实行。返修工艺至少应涉及：缺陷产生的因素；避免再次产生缺陷的技术措施；焊接工艺参数的拟定；返修焊工的指定；焊材的牌号及规格；返修工艺编制人、批准人的签字。 同一部位（指焊补的填充金属重叠的部位）的返修次数不宜超过2次。超过2次以上的返修，应经制造单位技术总负责人批准，并应将返修的次数、部位、返修后的无损检测结果和技术总负责人批准字样记入压力容器证明书的产品制造变更报告中。 返修的现场记录应详尽，其内容至少涉及坡口形式、尺寸、返修长度、焊接工艺参数（焊接电流、电弧电压、焊接速度、预热温度、层间温度、后热温度和保温时间、焊材牌号及规格、焊接位置等）和施焊者及其钢印等。 规定焊后热解决的压力容器，应在热解决前焊接返修，如在热解决后进行焊接返修，返修后再进行热解决。 有抗晶间腐蚀规定的奥氏体不锈钢制压力容器，返修部位仍需保证原有的抗晶间腐蚀性能。 压力实验后需返修的，返修部位必须按原规定经无损检测合格。由于焊接接头或接管泄漏而进行返修的，或返修深度大1/2壁厚的压力容器，还应重新进行压力实验。钢制压力容器及其受压元件应按GB 150的有关规定进行焊后热解决。2. 钢制压力容器（GB 1501998）本标准规定了钢制压力容器的设计、制造、检查和验收规定，合用于设计压力不大于35MPa的容器；本标准内容有：范围、引用标准、总论、材料、内压圆筒和内压球壳、外压圆筒和外压球壳、封头、开孔和开孔补强、法兰、制造、检查和验收及附录（内容有材料的补充规定、指导性规定、低温压力容器、非圆形截面容器、焊接结构等）。3. 电力建设施工及验收技术规范（管道篇）（DL 50311994）本规范是中华人民共和国电力行业标准，内容有总则、术语、管子、管件和管道附件及阀门的检查，管子、管件及管道附件的配制；管道安装，管道系统的实验和清洗以及工程验收。本标准介绍弯管、卷管、支架制作及管道安装技术工艺以及管道系统的实验和清洗，同时应参阅如下标准：弯管弯曲半径应符合设计规定，设计无规定期，弯管的最弯曲半径应符合行业标准DL/T 515电站弯管；管子的切割应符合现行的DL 5007电力建设施工及验收技术规范火力发电厂焊接篇的相应规范。现将总则摘录如下，供参考。 本规范合用于火力发电厂和热力网的下列管道的配制、施工及验收。a. 600MW及以下亚临界参数火力发电机组的主蒸汽管道及相应的再热蒸汽管道和主给水管道；b. 火力发电厂范围内的一般性汽水管道、热力网管道和压缩空气管道；c. 施工用临时管道。 本规范不合用于：a. 铸铁管道；b. 钢筋混凝土管道；c. 有色金属管道（钛、铜等）；d. 非金属管道（塑料等）；e. 非金属衬里管道；f. 复合金属管道。 下列各类管道的特殊施工及验收，除遵守本规范技术规定外，还应按照电力建设施工及验收技术规范中有关专业篇的规定执行；a. 汽轮机和发电机本体范围内的各类管道；b. 锅炉本体范围内的各类管道，以及烟、风、煤、燃油、燃气和除灰系统的管道；c. 油管道及水解决的各类管道；d. 制氢、供氢系统的各类管道；e. 热工仪表管道；f. 氧气及乙炔管道。 进口火力发电机组管道的施工及验收工作，除建造协议中另有具体规定的部分外，应按本规范的规定执行。 电厂管道安装工程，应由具有必要的技术力量、检测手段和管理水平的专业队伍承担施工。 电厂管道施工应按基本建设程序进行，具有下列条件方可施工；a. 设计及其技术资料齐全，施工图纸业经会审；b. 电厂管道工程的施工组织设计和施工方案已经编制和审批；c. 技术交底和必要的技术培训与考核已经完毕；d. 劳动力、材料、机具和检测手段基本齐全；e. 施工环境符合规定；f. 施工用水、电气等均可满足施工需要。 管子、管件及管道附件的制造质量及选用应符合现行国家或行业（或专业）技术标准。 各类管子、管件及管道附件的保管，应按照现行的SDJ 68电力基本建设火电设备维护保管规程及相应的补充规定进行。 各类管道应按照设计图纸施工，如需修改设计或采用代用材料时，必须提请设计单位按有关制度办理。 管道施工中的切割、焊接工作，除按照本规范中有关规定外，还应符合现行的DL 5007电力建设施工及验收技术规范（火力发电厂焊接篇）的相应规定。 管道的保温与涂漆应按照SDJ 245电力建设施工及验收技术规范（锅炉机组篇）的规定执行。管道的涂色应按照DL 5011电力施工及验收技术规范（汽轮机机组篇）的规定执行。 电厂管道施工的安全、环境和防火应按照现行的DL 5009.1电力建设安全工作规程（火力发电厂部分）的有关规定执行。4. 船舶压力管系的焊接（中国船级社材料与焊接规范1998）1) 合用范围 本规定合用于采用手工、自动或半自动电弧焊以及经中国船级社认可的其他方法所焊接的管子对接接头、支管和法兰连接的接头。 氧乙炔气体焊仅限用于焊接直径不超过100mm或壁厚不超过9.5mm的管子对接接头。2) 管子接头的焊接（1）一般规定 焊缝应远离管子弯曲处和膨胀补偿部分，焊缝应布置在受弯矩和交变负荷作用最小的位置。 管系的焊接应尽也许安排在车间里进行。拟定在船上进行的焊接，应考虑有足够的空间以进行预热、焊接、热解决和检查焊接接头。（2）焊接 装配时，焊件应保证轴向对准，尽也许减少其表面错边。通常类和类管系的对准偏差应不大于以下规定。a. 对带固定垫环的管子：0.5mm。b. 对不带固定垫环的管子（t为管壁厚度）：内径小于150mm，厚度不大于6mm时，为1mm或t/4，取较小值；内径小于300mm，厚度不大于9.5mm时，为1.5mm或t/4，取较小值；内径大于或等于300mm或厚度超过9.5mm时，为2.0mm或t/4，取较小值； 施焊前应清除焊缝边沿上的氧化物、潮湿和油污等，焊缝间隙和坡口应符合焊接工艺规程的规定。 管子接头的预热温度应根据其材料的化学成分和管壁厚度拟定。预热温度一般应符合表10的规定。表10 管接头的预热温度钢 材 种 类较厚部分的厚度/mm最小预热温度/碳钢及碳锰钢（C Mn/60.40）2050碳钢及碳锰钢（C Mn/60.40）201000.3Mo131001Cr0.5Mo13100131502.25CrMo及0.5Cr0.5Mo0.251315013200 对该类材料，如中国船级社对焊接工艺认可中的硬度实验结果认为可以接受，则可免去厚度为6mm及以下的材料的预热。 对环境温度低于0，不管厚度如何，均应按最小预热温度进行预热。特别情况中国船级社将特殊考虑。 表中数值为低氢的焊接方法。如采用非低氢焊接方法，则应考虑采用较高的预热温度。 对接头的焊缝与母材的过渡应平缓且均匀。3) 焊接质量检查（1）一般规定 管子焊接后应进行外观检查、无损检测和液压实验。 液压实验应按中国船级社钢质海船入级与建造规范第3篇第2章第5节的规定进行。（2）外观检查焊缝表面不应有裂纹、焊瘤、气孔、咬边以及未填满的弧坑和凹陷存在。如有上述缺陷应进行修补。（3）无损检测 类受压管系的对接焊缝应按表11的规定进行射线检测；类受压管系的对接焊缝由中国船级社验船师指定位置进行射线检测。射线检测的灵敏度应符合材料与焊接规范7.5.4.5的规定。表11 类受压管系对接焊缝的射线检测范围管子外径/mm检测范围管子外径/mm检测范围76由中国船级社验船师指定位置抽查76焊缝100进行检查 如用超声波检测代替射线检测，应经中国船级社批准。 类受压管系的填角焊缝应按表12的规定进行磁粉检测；类受压管系的填角焊缝由中国船级社验船师指定位置进行磁粉检测。表12 类受压管系填角焊缝的磁粉检测范围管子外径/mm检测范围管子外径/mm检测范围76由中国船级社验船师指定位置抽查76焊缝100进行检查4) 焊后热解决 碳钢和碳锰钢钢管及组合分支管。在下列情况下，应进行焊后消除应力的热解决：a. 钢管和组合分支管的含碳量超过0.23%；b. 钢管和组合分支管的含碳量未超过0.23%，但壁厚超过20mm的类受压管或壁厚超过30mm的类受压管。 所有合金钢钢管和组合分支管。在下列情况下，均应进行适当的热解决：a. 用电弧焊连接；b. 经加热成形，或弯管加工的；c. 冷弯成形而弯心半径小于3倍管子外径的（弯心半径从弯管内侧边沿测量）。 凡采用氧乙炔气体焊连接的管子，焊后均应进行正火加回火解决，对材料为碳钢或碳锰钢时，亦可采用正火解决。 碳钢、碳锰钢的消除应力热解决温度为580620；保温时间按每25mm管壁厚度1h选取。合金钢消除应力热解决的温度应根据材料成分拟定，并经中国船级社验船师批准。5. 工业金属管道工程施工及验收规范（管道加工、管道焊接）（GB 50231997）1) 总则 为了提高工业金属管道工程的施工水平，保证工程质量，制定本规范。 本规范合用于设计压力不大于40MPa，设计温度不超过材料允许的使用温度的工业金属管道（以下简称“管道”）工程的施工及验收。 本规范不合用于核能装置的专用管道、矿井专用管道、长输管道。 管道的施工应按设计文献进行。当修改设计时，应经原设计单位确认，并经建设单位批准。 现场组装的机器或设备所属管道，应按制造厂的技术文献施行，但质量标准不得低于本规范的规定。 管道的施工除应执行本规范的规定外，尚应执行国家现行有关标准、规范的规定。2) 管道加工（1）管子切割 管子切割前应移植原有标记。低温钢管及钛管，严禁使用钢印。 碳素钢管、合金钢管宜采用机械方法切割。当采用氧乙炔焰切割时，必须保证尺寸对的和表面平整。 不锈钢管、有色金属管应采用机械或等离子方法切割。不锈钢管及钛管用砂轮切割或修磨时，应使用专用砂轮片。 镀锌钢管宜用钢锯或机械方法切割。 管子切口质量应符合下列规定。a. 切口表面应平整，无裂纹、重皮、毛剌、凸凹、缩口、熔渣、氧化物、铁屑等。b. 切口端面倾斜偏差（见图1）不应大于管子外径的1%，且不得超过3mm。（2）弯管制作 弯管宜采用壁厚为正公差的管子制作。当采用负公差的管子制作弯管时，管子弯曲半径与弯管前管子壁厚的关系宜符合表13的规定。表13 弯曲半径与管子壁厚的关系弯曲半径R弯管前管子壁厚弯曲半径R弯管前管子壁厚R6DN1.06Tm5DNR4R1.14Tm6DNR5R1.08Tm4DNR3DN1.25Tm注：DN公称直径；Tm设计壁厚。 高压钢管的弯曲半径宜大于管子外径的5倍，其他管子的弯曲半径宜大于管子外径的3.5倍。 有缝管制作弯管时，焊缝应避开受拉（压）区。 钢管应在其材料特性允许范围内冷弯或热弯。 有色金属管加热制作弯管时，其温度范围应符合表14的规定。表14 有色金属管加热温度范围管 道 材 质加热温度范围/管 道 材 质加热温度范围/铜500600铝锰合金450铜合金600700钛350铝1117150260铅100130铝合金LF2、LF3200310 采用高合金钢管或有色金属管制作弯管，宜采用机械方法，当充砂制作弯管时，不得用铁锤敲击，铅管加热制作弯管时，不得充砂。 钢管热弯或冷弯后的热解决，应符合下列规定。a. 除制作弯管温度自始至终保持在900以上的情况外，壁厚大于19mm的碳素钢管制作弯管后，应按表15的规定进行热解决。 表15 常用管材热解决条件管材类别名义成分管材牌号热解决温度/加热速率恒温时间冷却速率碳素钢C10、15、20、25600650当加热温度升至400时，加热速率不应大于20525/T/h恒温时间应为每25mm壁厚1h，且不得小于15min，在恒温期间内最高与最低温差应低于65恒温后的冷却速率不应超过26025/T/h，且不得大于260/h，400以下可自然冷却中、低合金钢C-Mn16Mn、16MnR600650C-Mn-V09MnV60070015MnV600700C-Mo16Mo600650C-Cr-Mo12CrMo60065015CrMo700700C-Cr-Mo12Cr2Mo7007605Cr1Mo7007609Cr1Mo700760C-Cr-Mo-V12Cr1MoV700760C-Ni2.25Ni6006503.5Ni600630b. 当表15所列的中、低合金钢管进行热弯时，对公称直径大于或等于100mm，或壁厚大于或等于13mm的，应按设计文献的规定进行完全退火、正火加回火或回火解决。c. 当表15所列的中、低合金钢进行冷弯时，对公称直径大于或等于100mm，或壁厚大于或等于13mm的，应按表15的规定热解决。d. 奥氏体不锈钢制作的弯管，可不进行热解决；当设计文献规定热解决时，应按设计文献规定进行。 弯管质量应符合下列规定。a. 不得有裂纹（目测或依据设计文献规定）。b. 不得存在过烧、分层等缺陷。c. 不宜有皱纹。d. 测量弯管任一截面上的最大外径与最小外径差，当承受内压时其值不得超过表16的规定。表16 弯管最大外径与最小外径之差管 子 类 别最大外径与最小外径之差管 子 类 别最大外径与最小外径之差输送剧毒流体的钢管或设计压力P大于或等于10MPa的钢管为制作弯管前管子外径的5%钛管为制作弯管前管子外径的5%铜/铝管为制作弯管前管子外径的5%输送剧毒流体以外或设计压力P小于10MPa的钢管为制作弯管前管子外径的8%铜合金/铝合金管为制作弯管前管子外径的5%铅管为制作弯管前管子外径的5%e. 输送剧毒流体或设计压力P大于或等于10MPa的弯管，制作弯管前、后的壁厚之差，不得超过制作弯管前管子壁厚的10%；其他弯管，制作弯管前、后的管子壁厚之差，不得超过制作弯管前管子壁厚的15%，且均不得小于管子的设计壁厚。f. 输送剧毒流体或设计压力P大于或等于10MPa的弯管，管端中心偏差值不得超过1.5mm/m，当直管长度L大于3m时，其偏差不得超过5mm。其他类别的弯管，管端中心偏差值（见图2）不得超过3mm/m，当直管长度L大于3m时，其偏差不得超过10mm。 形弯管的平面度允许偏差（见图3）应符合表17的规定。表17 形弯管的平面度允许偏差长度L/mm5005001000100015001500平面度/mm34610 高压钢管制作弯管后，应进行表面无损探伤，需要热解决的应在热解决后进行；当有缺陷时，可进行修磨。修磨后的弯管壁厚不得小于管子公称壁厚的90%，且不得小于设计壁厚。高压钢管弯管加工合格后，应按规定的格式填写“高压管件加工记录”。（3）管道焊接 管道焊接应按5和现行国家标准现场设备、工业管道焊接工程施工及验收规范的有关规定进行。 管道焊缝位置应符合下列规定。a. 直管段上两对接焊口中心面间的距离，当公称直径大于或等于150mm时不应小于150mm；当公称直径小于150mm时，不应小于管子外径。b. 焊缝距离弯管（不涉及压制、热推或中频弯管）起弯点不得小于100mm，且不得小于管子外径。c. 卷管的纵向焊缝应置于易检修的位置，且不宜在底部。d. 环焊缝距支、吊架净距不应小于50mm；需热解决的焊缝距支、吊架不得小于焊缝宽度的5倍，且不得小于100mm。e. 不宜在管道焊缝及其边沿上开孔。f. 有加固环的卷管，加固环的对接焊缝应与管子纵向焊缝错开，其间距不小于100mm。加大环距管子的环焊缝不应小于50mm。 管子、管件的坡口形式和尺寸应符合设计文献规定，当设计文献无规定期，可参照表20的规定拟定。 管道坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法。采用热加工方法加工坡口后，应除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平外打磨平整。 管道组成件组对时，对坡口及其内外表面进行的清理应符合表18的规定；清理合格后应及时焊接。表18 坡口及其内外表面的清理管道材质清理范围/mm清 理 物清 理 方 法碳素钢不锈钢合金钢10油、漆、锈、毛剌等污物手工或机械等铝及铝合金50油污、氧化膜等有机溶剂除净油污，倾泻或机械法除净氧化膜铜及铜合金20钛50 除设计文献规定的管道冷拉伸或冷压缩焊口外，不得强行组对。 管道对接焊口的组相应做到内壁齐平，内壁错边量应符合表19的规定。表19 管道组对内壁错边量管 道 材 质内 壁 错 边 量钢不宜超过壁厚的10，且不大于2mm铝及铝合金壁厚5mm不大于0.5mm壁厚5mm不宜超过壁厚的10%，且不大于2mm铜及铜合金
