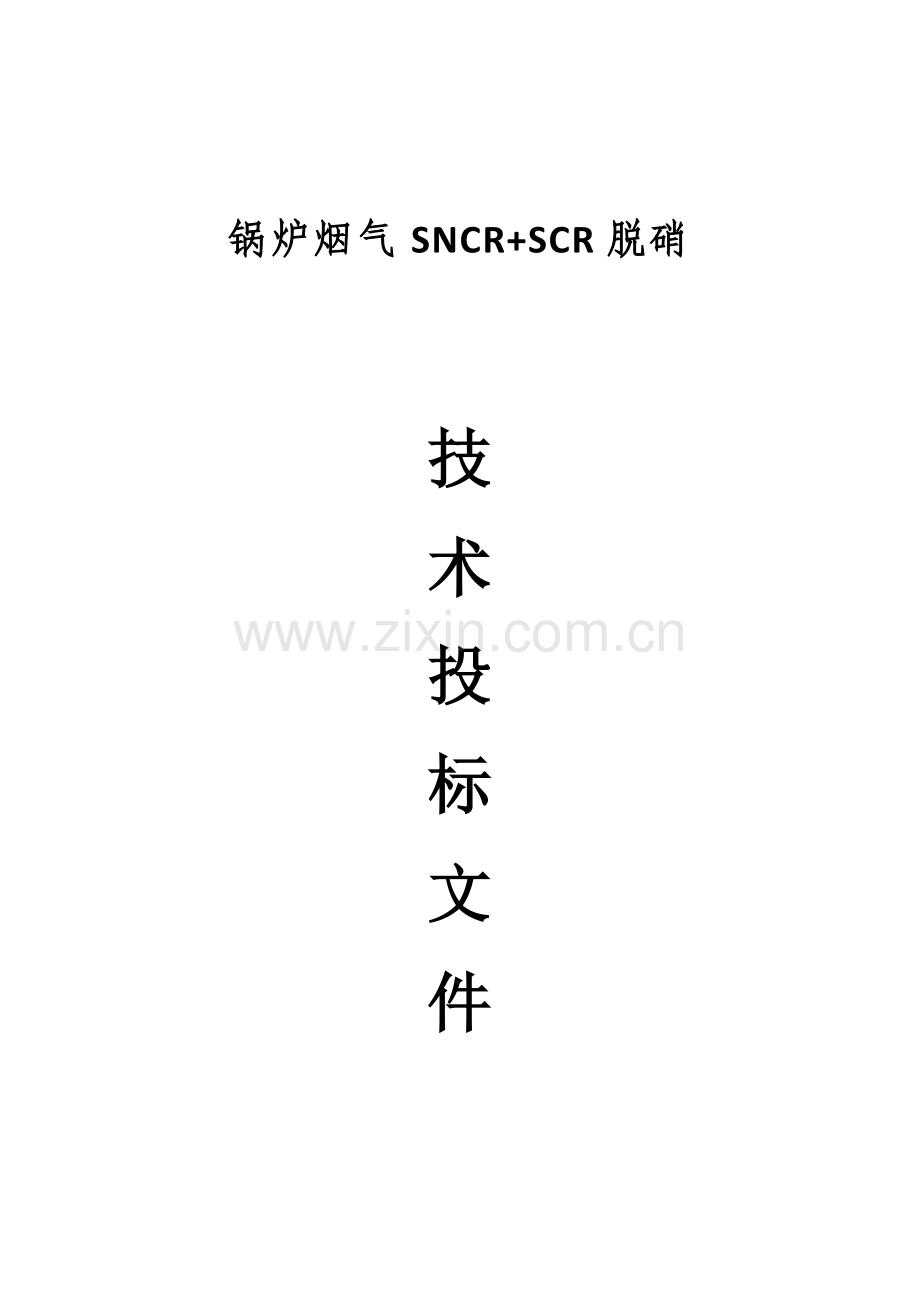

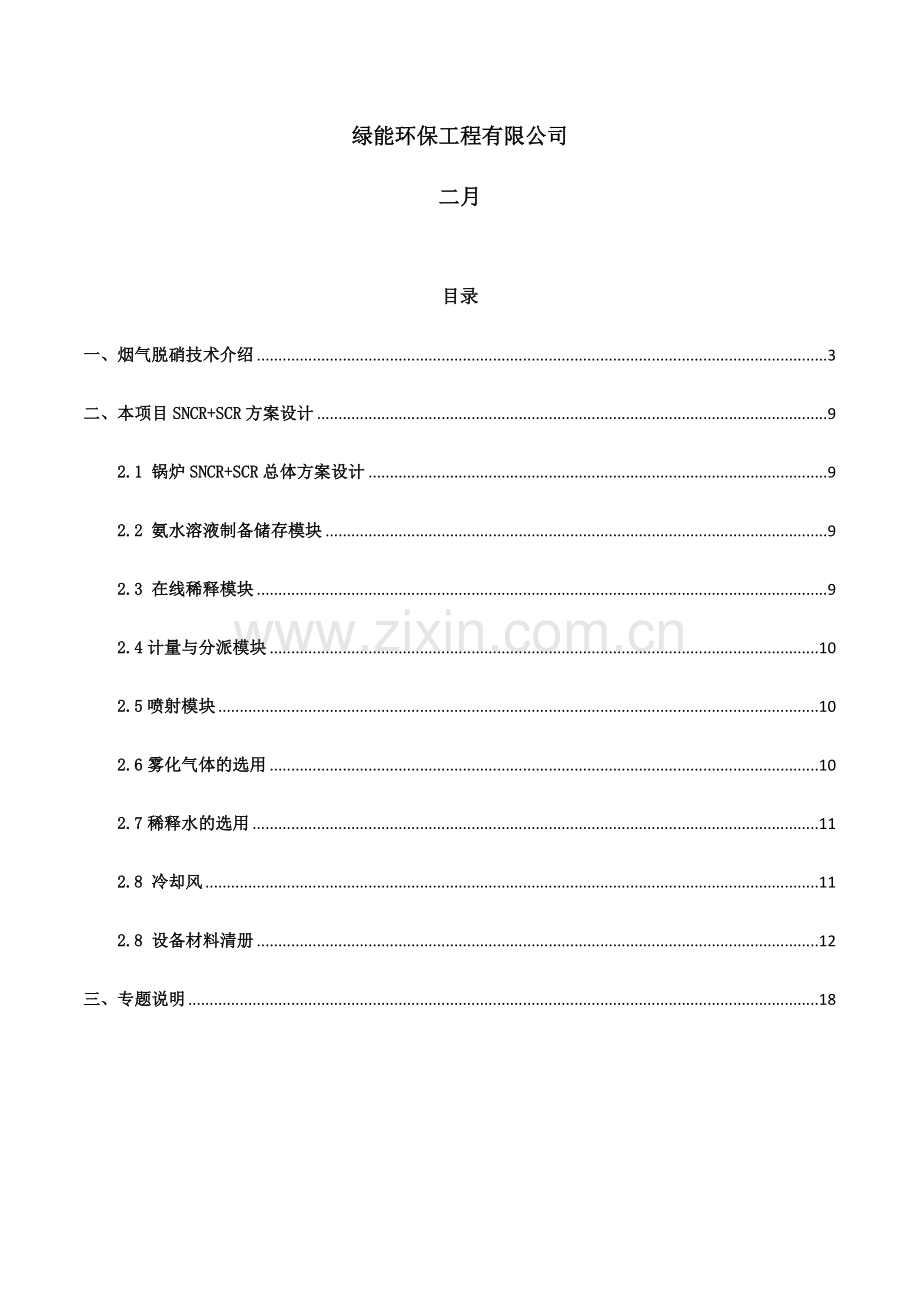

锅炉烟气SNCR+SCR脱硝技术投标文件绿能环保工程有限公司二月目录一、烟气脱硝技术介绍3二、本项目SNCR+SCR方案设计92.1 锅炉SNCR+SCR总体方案设计92.2 氨水溶液制备储存模块92.3 在线稀释模块92.4计量与分派模块102.5喷射模块102.6雾化气体的选用102.7稀释水的选用112.8 冷却风112.8 设备材料清册12三、专题说明18 一、烟气脱硝技术介绍目前主流的烟气脱硝技术有选择性非催化还原技术（SNCR）、选择性催化还原技术（SCR）和SNCR/SCR联合脱硝技术。SNCR技术研究发现，在8001250这一温度范围内、无催化剂作用下，氨水等还原剂可选择性地还原烟气中的NOx生成N2和H2O，基本上不与烟气中的O2作用，据此发展了SNCR脱硝技术。SNCR烟气脱硝的重要反映为：NH3为还原剂 4NH3 + 4NO + O2 4N2 + 6H2OSNCR通常采用的还原剂有氨水、氨水和液氨，不同还原剂的比较如表3.1所列。表3.1 不同还原剂特点还原剂特点尿素 安全原料 (化肥) 便于运送 脱硝有效温度窗口较宽 溶解要消耗一定热量氨水 运送成本较大 需要较大的储存罐 脱硝有效温度窗口窄液氨 高危险性原料 运送和存储安全性低从SNCR系统逃逸的氨也许来自两种情况，一是喷入的还原剂过量或还原剂分布不均匀，一是由于喷入点烟气温度低影响了氨与NOx的反映。还原剂喷入系统必须能将还原剂喷入到炉内最有效的部位，假如喷入控制点太少或喷到炉内某个断面上的氨不均匀，则会出现分布较高的氨逃逸量。在较大尺寸的锅炉中，由于需要覆盖相称大的炉内截面，还原剂的均匀分布则更困难。为保证脱硝反映能充足地进行，以最少喷入NH3的量达成最佳的还原效果，必须设法使喷入的NH3与烟气良好地混合。若喷入的NH3不充足反映，则逃逸的NH3不仅会使烟气中的飞灰容易沉积在锅炉尾部的受热面上，并且烟气中NH3碰到SO3会产生NH4HSO4易导致空气预热器堵塞，并有腐蚀的危险。因此，SNCR工艺的氨逃逸规定控制在8mg/Nm3以下。图3.1为典型SNCR脱硝工艺流程图。图3.1 SNCR工艺系统流程图SNCR烟气脱硝过程是由下面四个基本过程组成： 还原剂的接受和溶液制备； 还原剂的计量输出； 在锅炉适当位置注入还原剂； 还原剂与烟气混合进行脱硝反映。SCR技术选择性催化剂还原（SCR）技术是在烟气中加入还原剂（最常用的是氨和氨水），在催化剂和合适的温度等条件下，还原剂与烟气中的氮氧化物（NOx）反映，而不与烟气中的氧进行氧化反映，生成无害的氮气和水。重要反映如下：4NO + 4NH3 + O2 4N2 + 6H2ONO + NO2 + 2NH3 2N2 + 3H2O6NO2 + 8NH3 7N2 + 12H2O在没有催化剂的情况下，上述化学反映只是在很窄的温度范围内（8001250）进行。SCR技术采用催化剂，催化作用使反映活化能减少，反映可在更低的温度条件（320400）下进行。对SCR系统的制约因素随运营环境和工艺过程而变化。制约因素涉及系统压降、烟道尺寸、空间、烟气微粒含量、逃逸氨浓度限制、SO2氧化率、温度和NOx浓度，都影响催化剂寿命和系统的设计。除温度外，NOx、NH3浓度、过量氧和停留时间也对反映过程有一定影响。SCR系统一般由氨或氨水的储存系统、（氨水转化为氨系统）、氨与空气混合系统、氨气喷入系统、反映器系统、检测控制系统等组成。SCR脱硝反映器在锅炉尾部一般有三种不同的布置方式，高尘布置、低尘布置和尾部布置，图3.2为目前广泛采用的高尘布置SCR烟气脱硝系统工艺流程图。图3.2 SCR工艺系统流程(高尘布置)对于一般燃煤或燃油锅炉，SCR反映器多选择安装于锅炉省煤器与空气预热器之间，由于此区间的烟气温度刚好适合SCR脱硝还原反映，氨被喷射于省煤器与SCR反映器间烟道内的适当位置，使其与烟气充足混合后在反映器内与氮氧化物反映，SCR系统商业运营的脱硝效率约为80%90%。SNCR/SCR混合烟气脱硝技术SNCR/SCR混合技术是SNCR工艺的还原剂喷入炉膛技术同SCR工艺运用末反映氨进行催化反映结合起来，或运用SNCR和SCR还原剂需求量不同，分别分派还原剂喷入SNCR系统和SCR系统的工艺有机结合起来，达成所需的脱硝效果，它是把SNCR工艺的低费用特点同SCR工艺的高脱硝率进行有效结合的一种扬长避短的混合工艺。SNCR/SCR混合工艺的脱硝效率可达成6080%，氨的逃逸小于4mg/Nm3。图3.3为典型的SNCR/SCR混合烟气脱硝工艺流程。图3.3 SNCR/SCR联合工艺脱硝流程图重要烟气脱硝技术的比较几种重要烟气脱硝技术综合比较情况如表3.2所列。表3.2 SCR、SNCR、SNCR/SCR技术综合比较项目SCR技术SNCR技术SNCR/SCR技术反映剂NH3 氨水或氨水NH3 反映温度3204008001250前段：8001000，后段：320400催化剂V2O5-WO3/TiO2不使用催化剂后段加少量催化剂脱硝效率8090%3060%5080%反映剂喷射位置SCR反映器入口烟道炉膛内喷射锅炉负荷不同喷射位置也不同SO2/SO3氧化SO2氧化成SO3的氧化率1%不会导致SO2氧化，SO3浓度不增长SO2氧化较SCR低NH3逃逸2.5 mg/m38 mg/m34 mg/m3对空气预热器影响NH3与SO3易形成硫酸氢铵，需控制NH3泄漏量和SO2氧化率，并对空预器低温段进行防腐防堵改造。SO3浓度低，导致堵塞或腐蚀的机率低硫酸氢铵的产生较SCR低，导致堵塞或腐蚀的机率比SCR低系统压力损失新增烟道部件及催化剂层导致压力损失没有压力损失催化剂用量较SCR小，产生的压力损失较低燃料及其变化的影响燃料显著地影响运营费用，对灰份增长和灰份成分变化敏感，灰份磨耗催化剂，碱金属氧化物劣化催化剂，AS、S等使催化剂失活。基本无影响影响与SCR相同。由于催化剂较少，更换催化剂的总成本较SCR低锅炉负荷变化的影响SCR反映器布置需优化，当锅炉负荷在一定范围变化时，进入反映器的烟气温度处在催化剂活性温度区间。多层布置时，跟随负荷变化容易跟随负荷变化中档工程造价高低较高本项目脱硝方案的选择本项目为1台75t/h锅炉脱硝项目，原始NOx排放浓度约为350mg/Nm3。为满足最新实行的NOx排放规定，同时考虑到脱硝的经济性，推荐采用SNCR/SCR混合法脱硝工艺，脱硝后NOx排放浓度低于100mg/Nm3，实现达标排放。SNCR/SCR混合法脱硝工艺优点如下：(1) 脱硝效率可达60%80%以上，保证NOx达标排放。(2) 脱硝系统运营灵活，调整余地大。(3) 投资省。(4) 占地小。(5) 对锅炉的运营影响较小。(6) 运营维护方便。二、本项目SNCR+SCR方案设计2.1 锅炉SNCR+SCR总体方案设计燃煤锅炉生成的NOx重要由NO、NO2及微量N2O组成，其中NO含量超过90%，NO2约占510%，N2O只占1%左右。项目1台蒸发量为10t/h蒸汽锅炉出口处NOx浓度均为450mg/Nm3,拟采用SNCR+SCR脱硝工艺能达成锅炉氮氧化物排放小于100mg/Nm3的排放规定。我方设计的脱硝系统由7个模块组成：氨水溶液制备储存模块、在线稀释模块、计量分派模块、喷射模块、SCR反映模块、控制模块。本工程采用30%浓度的氨水溶液，储存在氨水溶液储罐中，通过在线稀释成5%浓度左右浓度喷入烟道中。2.2 氨水溶液制备储存模块1) 氨水溶液储罐氨水溶液经由2台氨水溶液给料泵（1用1备）进入氨水溶液储罐。设立1 个氨水溶液储罐，罐的容积满足3 天的用量（30%浓度氨水溶液）规定，储罐的容积为10m3。采用304不锈钢制造，储罐为立式平底结构，装有液位计、温度计、浓度计等测量设备，装有人孔、梯子及通风孔等。储罐露天放置时，四周加有隔离防护栏，并采用保温和蒸汽伴热使储罐内温度不低于30%浓度氨水溶液结晶温度18，并将考虑现场其他情况变量涉及地震带，风载荷、雪载荷和温度变化等。2) 溶液给料泵氨水溶液给料泵采用2台多级离心泵（1用1备），系统设有电磁流量计和压力变送器等设备。2.3 在线稀释模块当锅炉负荷或炉膛出口的NOx浓度变化时，送入炉膛的氨水溶液的量也应随之变化，这将导致送入喷射器的流量发生变化。若喷射器的流量变化太大，将会影响到雾化喷射效果，从而影响脱硝率和氨残余。因此，设计了在线稀释模块，用来保证在运营工况变化时喷嘴中流体流量基本不变。30%浓度氨水溶液和稀释水通过静态混合器稀释成一定比例喷入炉膛。1）氨水溶液输送泵氨水溶液输送泵采用2台多级离心泵（1用1备），供1台炉脱硝使用。2）稀释水输送泵稀释水输送泵采用2台多级离心泵（1用1备），供1台炉脱硝使用。2.4计量与分派模块每台炉置一个计量分派模块，涉及氨水溶液计量分派模块和压缩空气计量分派模块。由在线稀释模块输送过来的低浓度的氨水溶液进入炉前的氨水溶液计量分派模块。计量分派模块中安装有电磁流量计、压力变送器和电动阀等，通过流量计的读数来控制调节阀的开度，从而控制每台锅炉需要的氨水溶液的流量。通过计量后的氨水溶液在由模块中的分派母管分为6路，分别通向6支喷枪。在每个支路氨水溶液管上安装有调节阀、压力表等装置，用于调整每支喷枪所需的氨水溶液的流量。喷入炉膛的氨水溶液时通过雾化后喷入的。在每台锅炉的计量分派模块中还设有电动阀，用来调节控制需要的量。来自厂区的压缩空气通过除水除油、调压解决后被分为6条支路通向炉前喷枪。在每条压缩空气支路管中也设有调节阀、压力表等装置，用于调整每只喷枪雾化所需的压缩空气用量。2.5喷射模块由各个计量分派模块输送过来的氨水溶液进入炉前的喷枪，通过喷枪的雾化后送入炉膛或烟道。雾化用的喷枪采用二流体喷枪，二流体喷枪重要由枪体和喷嘴组成，枪体分为内管和外管两个部分，溶液走内管，压缩空气走外管，压缩空气在外管中呈螺旋装前进，在喷嘴出口处呈涡流装高速喷出与溶液充足混合，通过调节压缩空气用量与氨水溶液用量的比例使之达成完全雾化的效果。2.6雾化气体的选用雾化介质的作用是加强氨水溶液与炉内烟气混合，充足混合有助于保证脱硝效果、提高氨水溶液运用率减少尾部氨残余。雾化介质重要是提高还原剂喷射速度、增长喷射动量，而不规定把氨水溶液所有雾化成很小的液滴，而是一定比例的不同尺寸液滴。小液滴在喷入口炉壁附近的低温区就挥发反映，而大液滴则可以进一步炉膛才析出反映。雾化介质的重要作用是提高液滴的喷射动量。喷射动量取决于喷射速度和喷射物的质量，显然靠增长雾化介质的用量来提高喷射动量是不经济的。为了提高喷射动量，则重要集中在提高喷射速度上。本项目的雾化介质可采用压缩空气，到喷射器前的压力应在0.50.7MPa。压缩空气的参数规定详见下表：压缩空气数据表使用的材料及化学药剂名称压缩空气目的压缩空气用于仪表空气或工艺空气。规格压力 0.6 0.8 MPa(G)压缩空气用量（单台炉，0.6MPa）2.1m3/h压力下露点温度（工艺用）3压力下露点温度（仪表用）-40最大残油量 0.01 mg/Nm3最大含尘量（工艺用） 0.1 mg/Nm3最大含尘量（仪表用） 0.01 mg/Nm3备注2.7稀释水的选用喷入炉膛的氨水是溶液状的，溶解氨水的溶剂选择最便宜易得且溶解能力较强的水。作为氨水溶解剂的水应是具有软化水质量的纯水，满足下列规格：生活用水数据表使用的材料及化学药剂名称生活用水（自来水）目的用于溶解无催化剂脱硝设备中的氨水颗粒和稀释氨水溶液规格水的种类:自来水备注1. 为了上述目的，用河水或工艺用水代替自来水的场合，因硬度物质，也许会引起配管、设备结垢。2.8 冷却风喷枪一旦装上，只要不断炉，需连续向喷枪外套管内通如冷却风，以保护喷枪。2.8 设备材料清册一氨水溶液储存模块氨水溶液储存罐容积2m3，不锈钢个1绿能过滤器个-止回阀个-压力表个-温度表个2天康上仪川仪液位计个2天康上仪川仪手动球阀个7中核苏阀上海第二阀门厂气动调节阀个-管道及附件304批1绿能二氨水溶液输送模块氨水喷射泵多级SS离心泵，扬程100m，流量0.5m3/h/台台2KSB苏尔寿格兰富高质泵手动球阀DN15， 个9中核苏阀上海第二阀门厂过滤器个2wika止回阀DN25个3中核苏阀上海第二阀门厂气动开关阀台1E+H罗斯蒙特压力表只3天康上仪川仪压力传感器个-电磁流量计1E+H罗斯蒙特就地操作箱个-管路及附件304套1绿能三除盐水输送模块稀释水泵离心泵，扬程50m，流量1m3/h/台台2KSB苏尔寿格兰富高质泵手动球阀个20中核苏阀上海第二阀门厂过滤器个1wika气动开关阀个1E+H罗斯蒙特止回阀个3中核苏阀上海第二阀门厂压力表个3天康上仪川仪压力传感器个1天康上仪川仪电磁流量计个1E+H罗斯蒙特就地操作箱个-管道及附件304套1绿能四混合模块氨水浓度计个-手动球阀个31中核苏阀上海第二阀门厂气动开关阀个-压力传感器个1天康上仪川仪电磁流量计个-分派管组12绿能气动调节阀台-转子流量计个6天康上仪川仪压力表个 13天康上仪川仪接线箱个-附件304套1绿能六还原剂喷射模块喷枪及其附件台6SPARYLECHLER喷嘴6SPARYLECHLER喷枪（质保期1.5年）6SPARYLECHLER伸缩机构-金属软管12SPARYLECHLER附件套1绿能七压缩空气模块气动调压阀个1中核苏阀上海第二阀门厂手动调节阀个2中核苏阀上海第二阀门厂手动球阀个10中核苏阀上海第二阀门厂止回阀个1中核苏阀上海第二阀门厂压力表个2天康上仪川仪压力传感器个-涡接流量计个-管道、附件304套1绿能压缩空气罐V=3m31申江八SCR反映器内部支撑、密封等结构吨5绿能催化剂m312.8浙江盛旺无锡华光框架吨15绿能催化剂小车台1绿能耙式吹灰器台2绿能电葫芦2t,H=20m1江阴宏达备用加热装置台-差压变送器个1天康上仪川仪吹灰阀门和管路系统套1绿能九电气模块控制箱个1国产优质检修电源箱只2国产优质现场操作箱只2国产优质照明配电箱只2国产优质工程师站套1国产优质电缆批1远东宝胜电缆桥架批1远东宝胜照明具批1国产优质十仪器仪表模块流量计只-氨泄漏检测仪个2霍尼韦尔梅思安CEMS客户自配十一保温、油漆钢结构油漆kg200保温材料及外护板（仅SCR）280mm厚硅酸铝纤维板m2807.4备品备件清单序号名称技 术 规 格 参 数单位数 量品牌手动阀DN15个3中核苏阀上海第二阀门厂过滤器个1中核苏阀上海第二阀门厂止回阀个1中核苏阀上海第二阀门厂安全阀个-催化剂备用加热装置台-管道m30绿能法兰个50绿能三、专题说明1 氮氧化物脱除率修正曲线11 烟气中氧含量与NOx脱除率关系1.2 烟气温度与NOx脱除率关系1.3 NOx入口浓度与脱除率关系2 SO2 /SO3转换率的函数曲线2.1 SO2 /SO3的转换率随烟温的函数曲线2.2 SO2 /SO3的转换率随催化剂入口SO2浓度的函数曲线2.3 SO2 /SO3的转换率随相对流速的函数曲线2 脱硝系统阻力变化随时间变化的情况说明根据从往的运营经验，在系统设计合理，吹灰系统运营正常的前提下，脱硝系统阻力变化随时间变化不大，为了保证上述规定，设计过程中必须慎重考虑下列因素：高含尘情况下，催化剂应当采用垂直布置方式，气流由上向下流动，这样烟气可以自动清理催化剂表面，使得催化剂表面积灰不会过厚，孔内径变化不大，总体阻力变化不大，对于粘性较高的灰，可以适当提高烟气流速；催化剂的孔径选择必须合理，防止大颗粒灰搭桥，堵塞催化剂孔，在选择催化剂孔径时，应当考虑灰尘含量，灰的粒径分布等诸多因素；对于高含尘布置方案，烟气中含尘量较高的情况下，需要考虑装设吹灰装置，本项目初步考虑每层催化剂设立声波吹灰器，并预留声波吹灰器安装接口。烟道流速分布必须合理，应当考虑机组的平均负荷率，烟道布置应当避免积灰死角的形成，在无法避免死角的位置应当装设必要的清灰装置。假如上述规定都可以满足，SCR系统阻力随运营时间的延长虽然略有增长，但不会发生明显的变化。3 催化剂的装载方式催化剂模块安装前应保证外包装完整，且始终保持水平状态，在装入反映器之前必须保持模块处在干燥状态。1、催化剂模块的翻转催化剂安装时，必须先撤去包装并翻转。当使用叉车、吊索或其他专用翻转工具进行翻转时，将已经拆包装的模块用叉车叉起，吊具固定在模块的烟气进口方向，将吊车的挂钩固定在吊具上，启动吊机完毕翻转，吊车提高速度不应超5m/min。操作必须谨慎，避免模块剧烈震动或机械碰撞，避免模块意外“掉下”。2、催化剂模块的起吊使用起吊工具把催化剂模块从地面起吊到加料门或加料平台上。起吊工具设计目的在于减少位于反映器内部时的高度净空，并起到连接滑轮，手拉葫芦，吊车和模块的作用。起吊工具的重量为115.58kg，最大起重量为2.5t。起吊催化剂时，必须保持缓慢平稳的速度，防止模块掉下或忽然移动。起吊速度不应超过12米/分钟，下降速度不应超过出现7.5米/分钟。如使用起重机提高，须对具体的起吊速度上限做出规定。起吊模块时，应使用合适的起重机，并按照相应的起吊程序进行操作。用起重机或吊车把模块起吊到加料台上。使用吊车或起重机，把模块平稳地放在加料门前面的平台上。把模块放在平台上。把模块下落到加料门前面的平台上，直接放于叉车上。用叉车将模块推至加料门口。用手拉葫芦吊钩与起吊吊具连接在一起。把模块推动反映器催化剂模块的在反映器内的安装3、催化剂模块的密封安装模块时规定在模块框架之间、模块框架与SCR反映器壳体之间加设密封件或添加陶瓷纤维密封材料，防止发生泄漏，具体细节操作参照模块和反映器的图纸。（1）一些模块在安装到SCR反映器后，需要直接靠在密封件上，而有些模块则需要将密封材料填充到模块和反映室之间，这些密封材料可以是和模块配套供应，也可以是单独供应，安装时可以用螺丝刀，小液压千斤顶等其他工具拆卸模块。（2）某些反映器规定在模块啮合面上填充密封材料，然后再放入下一块模块。（3）有些密封系统是在模块在反映器中的位置固定后再进行安装，安装的密封件像一顶帽子同样扣在模块缝隙的顶部，密封件可以采用安顿、紧固或焊接定位。4、催化剂模块的现场焊接催化剂模块一般不需要焊接装配，但是某些安装过程可以通过焊接来达成模块防护和密封效果。假如在催化剂模块上或是周边进行焊接请做好催化剂防护措施。用防火毯紧密地盖在催化剂表面，以避免焊接产生的副产物接触到催化剂，焊渣，火花和烟气都会毒化催化剂。假如实际情况允许，可以用风机将焊接烟气吹离催化剂。5、SCR反映器中的加载和卸载（1）安装催化剂模块之前，应先将SCR反映器、入口通道及电厂装置中的灰尘、铁锈、油污、废钢料、碎布料、废填充料及其他杂质清除干净。（2）当脱硝系统安装完毕启动脱硝装置之前，或者脱硝装置长时间未使用重新启动之前，应对反映器等脱硝设备进行清洁，如：使用吸尘装置移除残留在催化剂内部的杂质。（3）脱硝系统建成后，在装填催化剂之前，应在高温或运营温度下通烟气进行试运营，以清除也许由油或者耐火材料带来的杂质。4 性能修正曲线8 模型实验说明脱硝系统的关键是流场的分布，世界上各个厂家对此都花费了大量的精力致力于这方面的研究，目前随着计算机手段的提高，采用数值分析软件来模拟流场分布状况已成为一个重要的辅助设计手段。数值模拟可以有效减少实验次数，对工程设计进行科学指导，我们将运用超算中心的计算平台对脱硝系统的流场情况进行数值模拟，根据我公司自身以及技术支持方的经验，为本项目的设计提供强大的技术支持。我公司对方案进行了初步模拟，下图为锅炉SCR烟气脱硝项目流场模拟结果。 喷氨装置以上2023mm截面第一层催化剂入口界面速度分布（单位：m/s）同时，我公司将按一定比例为本项目建立物理实验模型，重要实验内容如下： 评估装置在锅炉整个负荷范围内的运营状况； 优化省煤器出口部分的烟道和导流板设计； 优化喷氨格栅、静态混合器的设计； 优化反映器入口设计，保证首层催化剂入口截面的烟气分充满足规定； 优化空预器入口部分烟道的设计，保证进入空预器的气流均匀； 积灰实验，避免出现影响脱硝系统运营的积灰现象。模型制作范围如下： 省煤器出口烟道（含部分省煤器，内部支撑结构）； 氨混合段烟道（涉及静态混合器）； 反映器（涉及壳体，入口整流器和催化剂模型）； 反映器出口烟道（涉及导向叶片，内部支撑结构等）； 空气预热器入口部分烟道（涉及导向叶片，内部支撑结构等）。我公司依托清华大学、东南大学等技术支持， 目前已经完毕多个脱硝项目的模型实验，实验过程和结果都得到了用方的认可。下图为某脱硝项目实验系统图，可以开展涉及流场分布测量，气体追踪测量，积灰实验等实验研究工作。9 锅炉启动时，烟气中微量的油滴、煤粉对催化剂的影响及应对措施锅炉采用小油枪点火节油点火装置对催化剂的影响及防止催化剂燃烧及损坏的措施锅炉点火投油燃烧阶段，会有部分未燃烬油滴和积炭聚集在不锈钢丝网和催化剂表面，但随着温度的升高 ，油滴和积炭会逐渐减少，此外飞灰的冲刷也减少了油滴和积炭，因此对催化剂的影响较少。锅炉点火投油燃烧阶段，会有部分未燃烬油滴和积炭聚集在不锈钢丝网和催化剂表面，附着在催化剂表面的油滴就有也许在更高的温度下燃烧，导致催化剂烧结。本装置没有设立脱硝旁路，就要在设计和运营时采用有效的措施，防止事故的发生。1、油枪如能采用蒸汽雾化，油的雾化效果会比较好；2、严格按照锅炉启动手册启动锅炉，保证雾化压力和适当的燃油流量，保证油燃烧的雾化质量和燃烧效率；3、适时吹灰，减少催化剂表面灰和油的污染；4、若发现较长时间内燃油雾化以及燃烧效果较差，或者已经发现催化剂表面受到油的粘污，就需要采用分段升温的方法，缓慢加热催化剂，使催化剂表面油滴各成分分段蒸发。采用以上措施后，就能保证不会发生油粘污导致恶性事故的发生。
