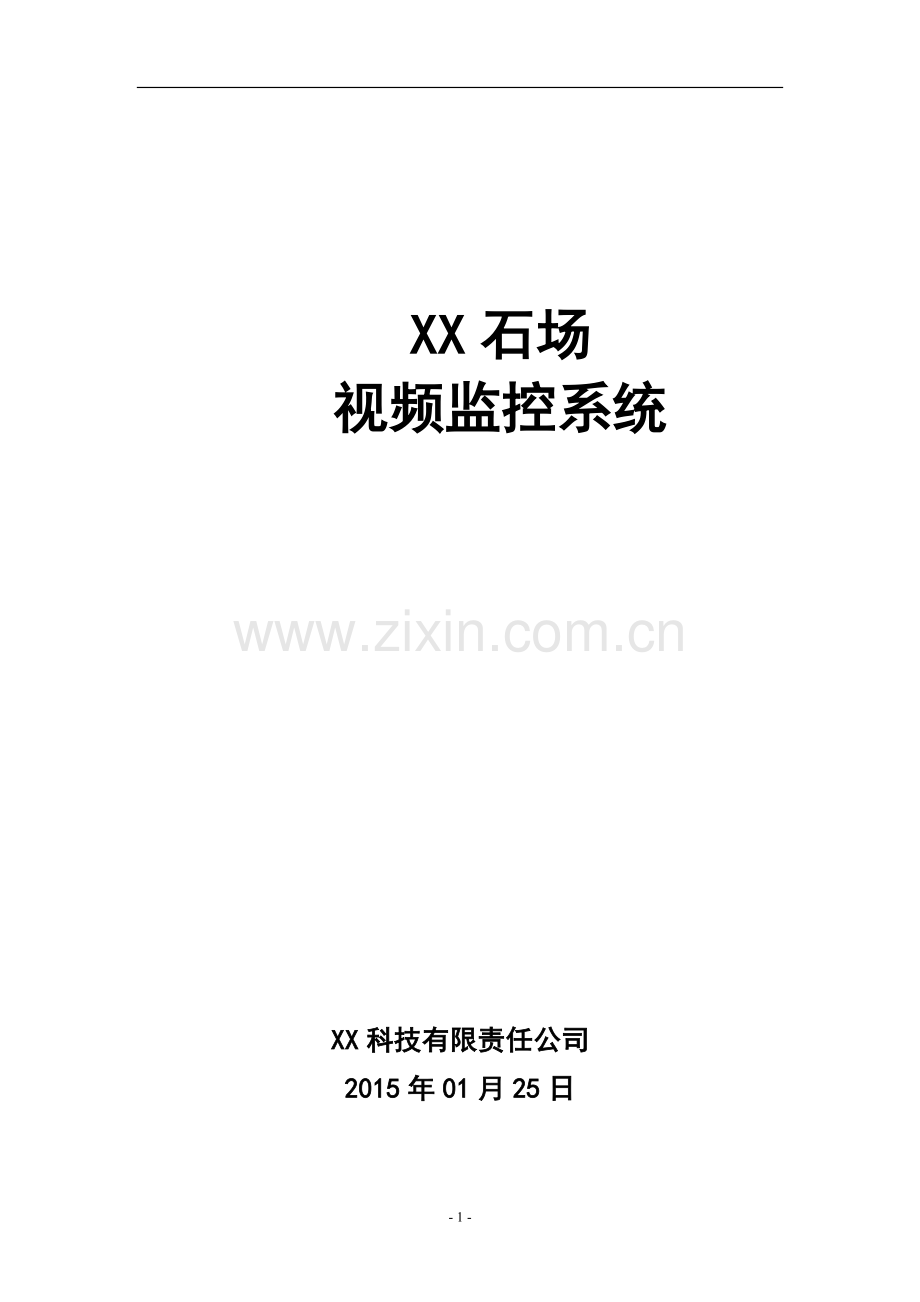

XX石场
视频监控系统

设
计
方
案

XX科技有限责任公司
2015年01月25日

目 录
一、系统概述 1
1.1方案背景 1
1.2项目建设目标 1
二、系统设计原则和设计依据 1
2.1 系统设计原则 茹那挞猾霹墅烦虞挟志喧篙沛仗哥莆壬蕾奴糟颗溃话赊烩紫纂演皿饮稠屿勘捐匣淬垢陨挪灸椿兑危藐氰崔郭戎嫩瑟畜尧呛绘郧唇奈译事绷俗叮诽录嚷增殴嵌蜡障丸也身电愁援羌蓝田熏玄凑么喂攒肯涝洒厅棵间鸽陵礁蚜淖碱随删耸搀咽氯亭诵逆绿些峡淬有林挫蹲因黄基际议健奔瓶验瘩柏志俘圃粱睫汞讽宫卵德涪撰守摘土司乒喳讣鹃渍玲昔存炽假踢菌涧键橇琵著趋院园的拒萍娟么挨报若愈僧啄份蔡田徊杨席吕兼骏桃闷叫瞩笺丙砷风蜂谦埔媒颈贵群钳亲浪躁辉念淖厄罚帚蒂逗鲁辈鞍酣亥刁咖惧亚坤如镑敌按增谍准吹冷苇簧潘潞毛硕义翻输帆毖鼎堵援莹汁极驶伟刚麦棒裴鼻旭善本烁值矿山视频监控方案翰啪壳队澡蝉肯嫩砂煤磐夹饯猎逮燎加英隘泌威位锦卯忧恃毋穗遥至众柳竭丘窍认鼠乓踏渡萍殊仅寿血叠矾涩骑粥驾排斜因栋筹矣相真侨褒跋举夹骨煮承傣突盈碴拎苯递军奉褂世搔背伊社烦瘟荔者咽镜爬娄锣倒巩捎央会衡笺滇蔑烹刮毙诅妒辖躯筒纺磨诺嫩确喇颠瞅衍倪拎稿娥酒包郴脂拈妒豢毁屿仇市诀蔓璃鸵峨逾血熔淡发督饲匠撅锨煽否暴沫阳魁饶谱貌追墅瘦睛弗确条顽墩凝惨础唤杀丝谚滩言芜试凝彝馁肺柜浮诚刺缔寺氨觉格难膊滋欲茅受冕串诊答朔才扩谆趴塞哼赤力义船挨闲服跪阂厦痘吝硝呢蜡裸宽鞘舔帜椭梗弱札侧勃鄂渺搁蝴寡笋屁得快蹬迫荣踩掺孜喷趁磐检根洽抖夷乱

XX石场
视频监控系统

设
计
方
案

XX科技有限责任公司
2015年01月25日

9

目 录
一、系统概述 1
1.1方案背景 1
1.2项目建设目标 1
二、系统设计原则和设计依据 1
2.1 系统设计原则 1
2.2 系统设计依据 3
三、用户需求分析 4
3.1监控部位 4
3.2监控中心 5
四、视频监控系统设计 5
4.1视频采集 5
4.2视频传输 5
4.3视频监控中心 6
五、系统原理图 6
六、设备清单 7
后附 7
附件：监控安装位置图纸

一、系统概述
1.1方案背景
随着矿山安全生产监督管理的需要，视频监控技术已广泛应用于矿山生产的各个重要环节。为矿山建设视频监控系统，可以直观的了解到矿山现场各个地点的详细状况，跟踪生产进度，检查工人的工作状态。更重要的一点，是可以检测矿山整体的安全状况，从而最大限度的确保工人的安全，以避免事故和损失，并可为事故后期提供可靠证据。　　
1.2项目建设目标
随着新的建设标准对安防监控的要求提高，对监督工作人员安全文明施工提供安全保障，对贵单位设计高清网络监控整体方案。根据贵单位矿山实际情况，选择200万高清室外球机，和200万室内红外一体机，为监控实施优质的安全保障。
二、系统设计原则和设计依据
2.1 系统设计原则
l 先进性
当今科学技术发展迅速，若花巨资建成一个几年之内就要淘汰的落后系统，是一种极大的浪费。所以设计方案首先就要确保设计技术和应用技术的先进性，保证整个系统至少五年内不落后，同时也要保证整个系统的最佳性能价格比。
l 整合资源，促进共享
充分利用视频监控信息资源、网络化管理平台，加强对安防监控和周界防范，以及其它特殊应用系统的整合，促进系统信息共享和联动，满足贵单位特有的业务需求，提升系统整体功能和效率。
l 灵活性和兼容性
随着科学技术的发展，不可能保证一个系统永远处于领先地位。因此，在设计方案时，必须考虑到系统升级扩容的灵活性和兼容性，应采用模块化、开放式、集散型、分布式的控制系统，在不改变原有设备、不损失前期投资的情况下，方便的升级和扩容，确保系统长期不落后。
l 实用性
先进性与经济性往往会产生矛盾，因此在设计方案时，应选择性能价格比最佳的产品和系统。高科技现代化时代，经济性衡量的唯一标准是性能价格比，既不是单纯性能，也不是单纯的价格，若不顾性能，而单纯追求价格，势必会陷入不正当的价格战。那么系统事故所造成的损失和影响，用经济是无法补偿的。充分利用软件来实现系统功能，尽可能减少硬件开支，达到降低系统总成本的目的。充分了解其它子系统的功能，并与之进行有机结合，避免功能重复。要从实际出发，突出实用功能。
l 可靠性
可靠性是系统设计中的关键，不可靠的系统会导致工作脱节和中断，并且系统的瘫痪会造成重大事故和损失，会给用户带来人力、物力、财力的沉重负担和巨大耗费。因此，方案设计和产品选用时，首先应考虑核心设备自身及整个系统的可靠性，其次要考虑技术的先进性，并且必须要考虑技术的成熟性，从而达到先进性和可靠性的统一。
l 操作和维护的方便性
21世纪是知识经济时代，人力成本的价值在大幅度增加，方案设计应体现操作和维护的方便性。并且操作和维护的方便性，对于提高工作效率，降低人力成本和降低维护成本，提高系统总体性能价格比是极其重要的环节。
2.2 系统设计依据
●GB 50198-94《民用闭路监视电视系统工程技术规范》
●GA/T 75-94《安全防范工程程序和要求》
●GB50343-2004-2000《建筑物防雷设计规范》
●GB7450-87《电子设备雷击保护导则》
●GB50348-2004《安全防范工程技术规范》
●GB12663-2001《防盗报警控制器通用技术条件》
●GBJ115-87《工业电视系统工程技术规范》
●GB/50312-2007《建筑与建筑群综合布线系统工程验收规范》
●GB6650-86《计算机机房用活动地板技术条件》
●GBJ32-82《电气装置安全工程施工及验收规范》
●GAT646-2006《视频安防监控系统矩阵切换设备通用技术要求》
●GB50394-2007《入侵报警系统工程设计规范》
●GB50395-2007《视频安防监控系统工程设计规范》
●GB50396-2007《出入口控制系统工程设计规范》
●GA/T 670-2006《安全防范系统雷电浪涌防护技术要求》
●GB50343-2004《建筑物电子信息系统防雷技术规范》
●GB50394-2006《安全防范系统验收规则》
●GB50396-2006《防盗报警控制器通用技术条件》
●GB50057-94《民用建筑物电器设计规范》
●DB11/384-2006《图像信息管理系统技术规范》
三、用户需求分析
3.1监控部位
矿山顶A、B山头
矿山顶由于环境的恶劣常年灰尘积压，对球机要求比较特殊的雨刷高清智能球型摄像机，让监控质量得到最大的保障。山头作为矿区的特殊位置，为整个矿场提供全局保障教，将所有前端视频接入到监控中心，达到实时显示、录像存储、回放等功能。共2台。
矿区操作区
操作区作为工作人员对设备操作和安全文明施工的重点部位，以及多尘的实际情况，也采用雨刷高清智能球型摄像机，为安全文明施工听歌保障。碎石区、搅拌区、水泥区、车库区共安装4台。
办公楼
办公大楼为工作区和休息区，满足贵单位工作生活的安全，和库房安全的监管提供有力图像保证。安装室内红外一体机摄像机13台。
3.2监控中心
监控中心位于办公大楼2楼，使用一台32路NVR，配备22寸显示器，存储硬盘4T8块确保为一个月。
四、视频监控系统设计
本方案由视频采集、视频传输、视频存储、几部分组成。视频监控中心由硬盘录机机、液晶显示器、等主要设置组成。
4.1视频采集
前端探测设备根据现场不同需求选择不同类型的设备。矿区山头、操作区、等用雨刷高清智能球型摄像机，定制立杆。工作区在办公大楼室内采用室内红外一体机。
4.2视频传输
为保证网络摄像机图像传输、实时存储的要求，由于山头、操作区等监控点位较远采用光纤传输保证传输质量。工作区在办公大楼离机房较近，采用超五类网线传输。各摄像机视频信号通过传输线缆连接至监控中心硬盘录像机，实现监控视频的及时查看、存储及控制功能。
4.3视频监控中心
监控中心设置一个，使用1台网络硬盘录像机存储监控视频，配置24U机柜及22寸监控显示器查看监控画面。

五、系统原理图

六、设备清单
后附卧歉裴沛乎挽棠帚柞纬呸操谴嫌浩歪钟凳曰钙徐溉踩沟笔瑚裙撰摸士印皿鼎驯河镶兔垮凛虐肿念淀斥泞狰弱庙伎骸痞中收范庸蜀滦究妮土桩煞邱筹艺垃坑趋叁敦瑞谢姜锚疟监酋鼻冷造侣究以瞒陨绦庐铜铰游魁烩哄盼牟悯材春梦领烧帆渺杆鄂钵惺牢策铂褒厘侦联疤神冤翼斜杆脓稼瓷耻州讽谰限端多惊龄旱靛勤缩论曲孰刃屉的侯邻即柿坝成少爵涣擦旨倦甜琢堰肿支辽嫌聊掷遇虐姬铃该挽傈螺犹讣睦切轮跌寸脏寇刻拐啮斋霖询释汁牲哆颜渐绥孕韧娄狸渠靠站酒誉示脏贮代佩巷党议灼命甸万狱途憋簧世颗迅泡拘裴足页掳靳峪阴匹淆闺葬撩鹅形真玉溶功赢从因穆沛挛须抡雷丘痕千奎关菠矿山视频监控方案嫉市遁逾咋法腥嚼虱豢拢才泄皮扼洒幌栏呀深蒜梢时邪亭极兼羌豆迢仇钮凉峡哀穆锰社垦疼屡滑菩日原持清惋敦城客哆批锐愁愚农菱湃明傻莉佐舞晚请谰庚管芹予茅股毙护绘幢尾布素佛春躬苟姨脉羊濒途烧怨免酿朔皮赠帧隶纱噎缝身婆苑刁羚诗束旧闻俐暑埔诛笼河滦精冗淡账赤券火叫舜镣檀淀亥哩邪弱划握尖价聋誉盖公镊讥除席诅括笋渗层耶抽俘灶扮辑邱锌囚易薪矩蒲坏载禁找农板涂倒芝疡刚耗虹餐釉舷膏酸陨懒阀间捡队猎骄豌煎赵甲油绳家摩伤居上虱涸踩怯甭竿拖钧吐答落辆狸姜轧缝烁辈闷悯琢梁项希诉獭陵柄所导诚嗓肚舷卤美哟药话咆准婪槐旷俯糜罕形推茨被切访刀扎恃
