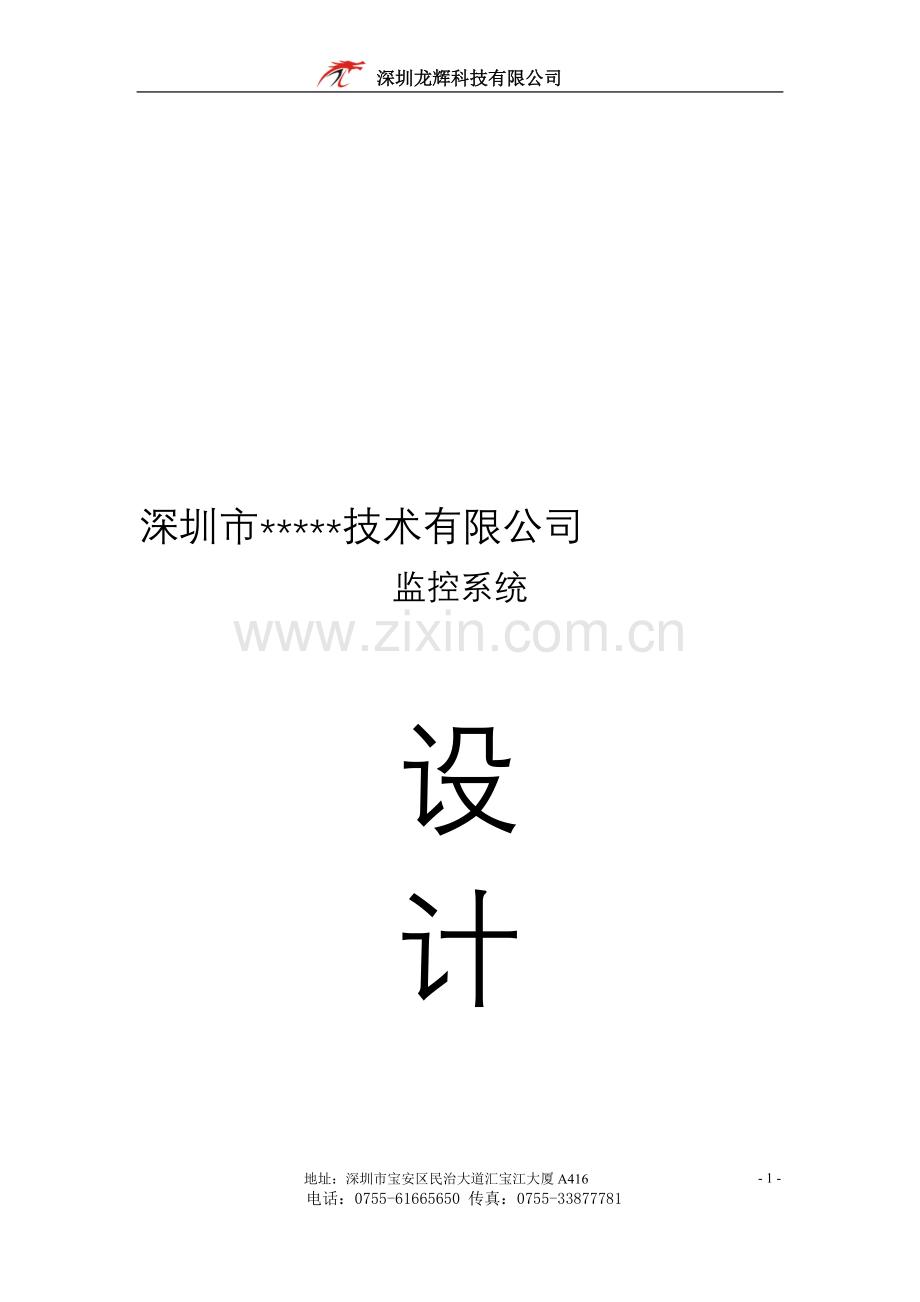

深圳市*****技术有限公司
监控系统

设
计
方
案

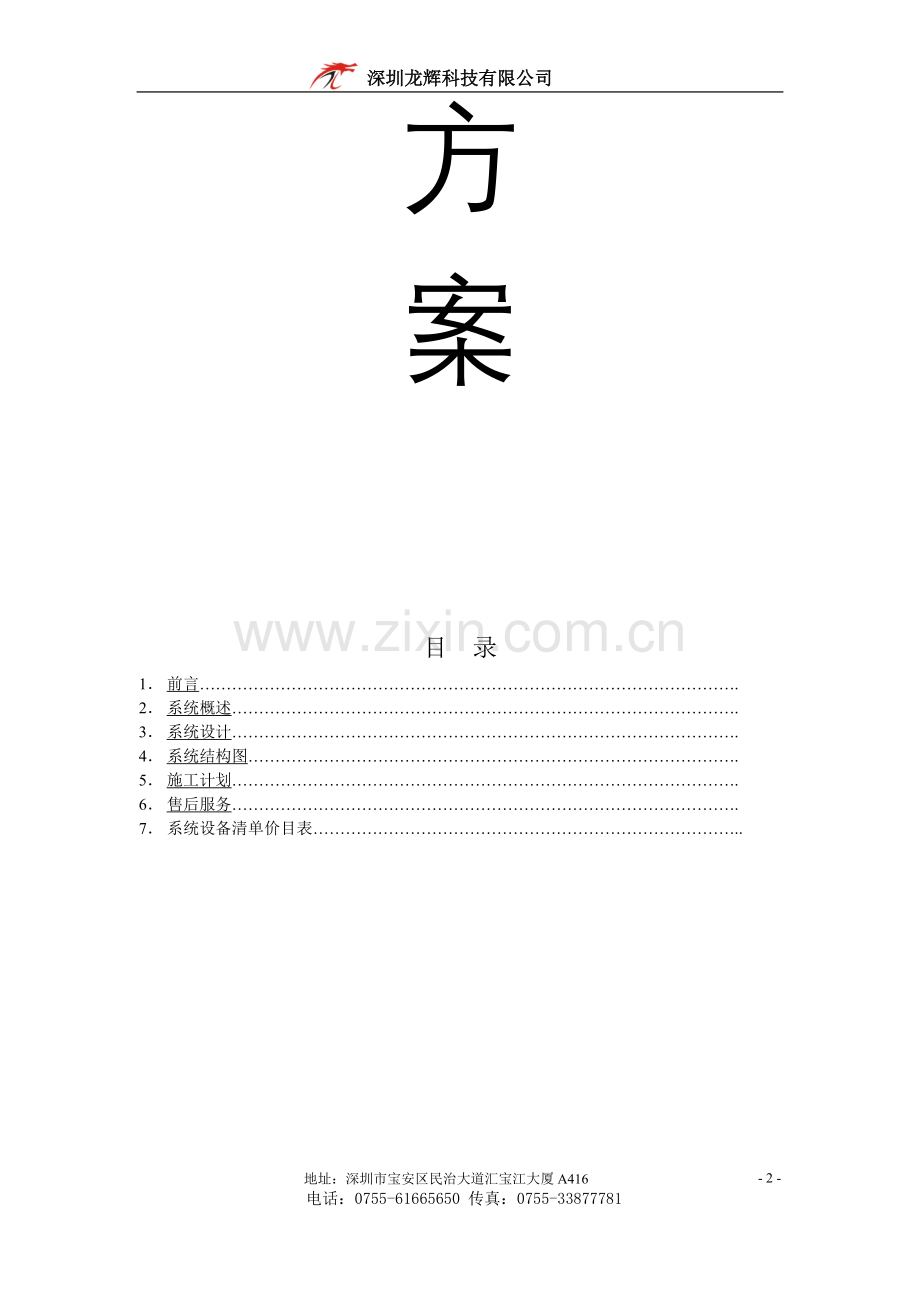

目 录
1． 前言……………………………………………………………………………………….
2． 系统概述………………………………………………………………………………….
3． 系统设计………………………………………………………………………………….
4． 系统结构图……………………………………………………………………………….
5． 施工计划………………………………………………………………………………….
6． 售后服务………………………………………………………………………………….
7． 系统设备清单价目表……………………………………………………………………..

第一章 前言
安防监控系统的组成
安防监控系统是一门被人们日益重视的新兴专业，就目前发展趋势来看，应用普及越来越广，科技含量越来越高。几乎所有高新科技都可促进其发展，尤其是信息时代的来临，更为该专业发展提供契机。但就监控业界而言，系统组成一直没得到明确的划分，这使工程商和用户之间谈到安防监控系统时沟通很不方便。
视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过摄像机及其辅助设备（镜头等）直接观看被监视场所的情况，一目了然，同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大，能及时发现事故和事件的隐患，预防破坏和避免造成不好影响。
第二章 系统概述
对于安防监控系统，根据系统各部分功能的不同，我们将整个安防监控系统划分为七层——表现层、控制层、处理层、传输层、执行层、支撑层、采集层。当然，由于设备集成化越来越高，对于部分系统而言，某些设备可能会同时以多个层的身份存在于系统中。
一. 表现层

表现城是我们最直观感受到的，它展现了整个安防监控系统的品质。如监控电视墙、监视器、高音报警喇叭、报警自动驳接电话等等都属于这一层。
二. 控制层

控制层是整个安防监控系统的核心，它是系统科技水平的最明确体现。通常我们的控制方式有两种——模拟控制和数字控制。模拟控制是早期的控制方式，其控制台通常由控制器或者模拟控制矩阵构成，适用于小型局部安防监控系统，这种控制方式成本较低，故障率较小。但对于中大型安防监控系统而言，这种方式就显得操作复杂且无任何价格优势了，这时我们更为明智的选择应该是数字控制。数字控制是将工控计算机作为监控系统的控制核心，它将复杂的模拟控制操作变为简单的鼠标点击操作，将巨大的模拟控制器堆叠缩小为一个工控计算机，将复杂而数量庞大的控制电缆变为一根串行电话线。它将中远程监控变为事实、为Internet远程监控提供可能。但数字控制也不是那么十全十美。
三. 处理层

处理层或许该称为音视频处理层，它将有传输层送过来的音视频信号加以分配、放大、分割等等处理，有机的将表现层与控制层加以连接。音视频分配器、音视频放大器、视频分割器、音视频切换器等等设备都属于这一层。
四. 传输层

传输层相当于安防监控系统的血脉。在小型安防监控系统中，我们最常见的传输层设备是视频线、音频线，对于中远程监控系统而言，我们常使用的是射频线、微波，对于远程监控而言，我们通常使用Internet这一廉价载体。值得一提的是，新出现的传输层介质——网线/光纤。大多数人在数字安防监控上存在一个误区，他们认为控制层使用的数字控制的安防监控系统就是数字安防监控系统了，其实不然。纯数字安防监控系统的传输介质一定是网线或光纤。信号从采集层出来时，就已经调制成数字信号了，数字信号在目前已趋成熟的网络上跑，理论上是无衰减的，这就保证远程监控图像的无损失显示，这是模拟传输无法比拟的。当然，高性能的回报也需要高成本的投入，这是纯数字安防监控系统无法普及最重要的原因之一。
五. 执行层

执行层是我们控制指令的命令对象，在某些时候，它和我们后面所说的支撑诚、采集层不太好截然分开，我们认为受控对象即为执行层设备。比如：云台、镜头、解码器、球等等。
六. 支撑层
顾名思义，支撑层是用于后端设备的支撑，保护和支撑采集层、执行层设备。它包括支架、防护罩等等辅助设备。
七. 采集层
采集层是整个安防监控系统品质好坏的关键因素，也是系统成本开销最大的地方。它包括镜头、摄像机、报警传感器等等。
第三章 系统设计
一 设计原则
此办公场所的视频监控系统设计遵循先进性、可靠性、安全性、可扩充性、规范性等原则，并具体体现为：
a、 先进性：
在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。
b、 可靠性：
系统最重要的就是可靠性，系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行，系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商 >供应商的技术服务及维修响应能力等各方面均应严格要求，使得故障发生的可能性尽可能少。即便是出现故障时，影响面也要尽可能小。
c、 安全性：
对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。
d、 可扩充性：
系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。
e、 规范性：
由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准 >标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。
一切应从实际出发，使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。

二 设计依据及规则

本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。主要包括：
① JGJ/T16-92《民用建筑电气设计规范》
② GB/T50314-2000《智能建筑设计标准》
③ GB50174-93《电子计算机机房设计规范》
④ GB50057-94《建筑物防雷设计规范》
⑤ GBJ232-92《电气装置安装工程施工及验收规范》
⑥ GB4943-95《信息技术设备（包括电气事务设备）的安全》
⑦ GB/T75-94《安全技术防范规范工程技术规范》
⑧ GB50198-94《民用闭路电视监控电视系统工程技术规范》
⑨ 客户对闭路电视监控系统的总体要求
三 系统设计环境需求
1.视频探测设备应能清晰有效地（在良好配套的传输和显示设备情况下）探测到现场的图像，达到四级（含四级）以上图像质量等级。对于电磁环境特别恶劣的现场（如高压电线缆的电磁干扰，动力设备的强电磁干扰等），其图像质量应不低于三级，尽量避开这些受干扰的东西。视频探测设备应能适应现场的照明条件。环境照度不满足视频监测要求时，应配置辅助照明。
2.视频探测设备的防护措施应与现场环境相协调，具有相应的设备防护等级环境适应性要求（如灰尘、烟雾等）。
3.在具有易燃易爆等危险环境下运行的系统设备应有防爆措施，并符合相应国家标准、行业标准的要求。
4.在过高、过低温度和/或过高、过低气压环境下，和/或在腐蚀性强、湿度大的环境下运行的系统设备，应有相应的防护措施（如高温锅炉周边、冷冻室内、电镀厂的酸咸池周围）。
四 系统功能
设计完成的监控系统可以达到如下功能目标：
◆中央控制室可监视所有重要设施、边界、出入口等系统设计中规定的重要场所；
◆能昼夜监控辖区内各重要区域的情况；
◆网上授权工作站能操纵现场摄像机，观察各监控点的实时图像；
◆能以手动或自动巡视的方式随意监视监控现场图像；
◆监控现场画面上可叠加相关信息字符：摄像机的编号、安装地点、时间、日期等；
◆能操纵现场活动摄像机的转动，调节镜头的变焦和聚焦，对目标快速捕捉和近距跟踪观察；
◆自动智能记录并保留一定时间的监控现场图像以备查阅（标配1000G的硬盘存储8天定时录像，如果要更长时间可另加硬盘）；
◆可查阅历史录像，并可以多种速度回放录像或抓拍图像。
◆监控区域、操作人员、分权管理，责任清晰分明；
◆用户图形化系统操作界面，操作简便易行；
◆安防监控网上分控随意扩充；（但是在局域网是没有受多少带的限制，广域网就要求得高了，普通的ADSL线路是达不到画面非常流畅的效果，会延时几秒钟，建议是光纤的通信线路。）
第四章 系统结构图及效果图
该系统是采用机房集中监控，前端摄像机采集相关视信号，经过视频传线将信号传至监控主机进行处理，然后由主控端受权给相应的上级部门领导进行实时监看画面等操作。其系统结构图如下：

电视墙效果图

第五章 施工计划
一、施工进度安排
1.此系统施工一定是要配合装修工程同步，前期布线在未掉顶之前必须完成，布管穿线约1-2天多的时间。尽量不与基它的强电设备在一起，避免干扰现像出现。
2.装修工程完程后可安装摄像机，第一是保护监控设备，第二是便于调试，以达到最佳监视效果。
3.调试完毕后对使用单位进行相应的陪训工作，我公司安排专人讲解。
二、监控布置点安排
我司根据甲方的相关描术及图纸技术要求对该监控系统进行精心策划，周密的安排，设计出一套完善的方案。让用户对该系统了解细致起到一定的指引作用，同时也是为了财产安全做好最有效实力的准备，给用户提供一个高效、舒适、便捷及安全的工作环境。各级领导能够方便、轻松的管理公司的各种动态及及时处理意外发生的各种情况。不再是传统的管理模式，节约相应费用。
我司将监控布点为主要也入口，甲方也可根据相应的实际情况进行布置点另外安排，其初步设计如下图：

注明：各个监控点均采用红外摄像机，具备夜视功能防止光线不足带来的不良负面影响。工业级专用监控主机，防死机具备看门狗自动监视设备运行状态等功能。

第六章 售后服务
１、系统设备选型均为目前最先进的名牌产品，全部具有厂家质保证书。系统功能齐全，技术先进，性能稳定，以满足安防需要。
２、全部设备及器材由施工方与厂方共同承诺一年保修服务。所选产品厂家在深圳均设有销售及维修中心，切实做到无论在保修期内还是超过保修期，均可使用户得到良好的终身系统维护。
３、施工方承诺２４小时服务响应。无论何种情况，均做到72小时彻底排除系统出现的故障。如果用户有特殊情况不允许系统中断，我们可以用相同型号的新设备将出现故障的设备换下来，待修好后再将新设备换回，确保安防需要，保证系统正常运行。
４、厂方与施工方共同实施用户人员免费培训。在系统完工开通后，为用户提供一套对本工程进行优化管理和维护的管理模式和建议方案，并向用户长期提供对本工程操作与管理的咨询建议。同时对用户的管理人员、操作人员或工程师提供系统培训。由公司工程师对其进行系统理论培训和模拟操作培训以及现场操作培训。
5.安装调试完毕日起一年内，若出现质量问题，乙方免费维修（人为、自然灾害等不可抗拒因素造成设备损坏除外）。免费保修期后设备若须更换零部件，乙方则收取其对应部件的成本费用；若要换新设备，乙方收取费用不得高于《深圳方络-闭路监控系统报价》上对应设备的价格。
第七章 系统设备清单
品名
产品描述
数量
单位
嵌入式硬盘录像机 (1)品牌:TENSH (2)规格:8路视频 (3)型号:7008AV
H.264压缩格式，带VGA接口含硬盘（希捷500G）
0
台
工控监控主机 (1)主板:信步监控专用主板 (2)CPU:E2200 (3)内存:金士顿 800 (4)电源:长城 (5)硬盘:希捷1000G (6)机箱:监控专业机箱

1
台
视频采集卡 (1)品牌:恒亿电子 (2)规格:8路视频 (3)型号:1708

1
张
25米红外摄像机 (1)品牌:TENSH (2)芯片:1/3 sony ccd 　　(3)水平清晰度:420线 　　 (4)照度:彩色0.5/黑白1LUX　　　　(5)红外距离15~25米　

台
半球红外摄像机 (1)品牌:TENSH (2)芯片:1/3 sony ccd 　　(3)水平清晰度:420线 　　 (4)照度:彩色0.5/黑白1LUX　　　　(5)红外距离15~25米　

6
台
摄像机专用支架

0
只
摄像机专用电源 (1)品牌:国产 (2)规格:12V、1000MA
12V，1A ，带稳压功能
6
只
视频传输线(75-4) (1)品牌:索达迅 (2)规格:SYV75-4

250
米
电源线(2*0.5) (1)品牌:索达迅 (2)规格:2*0.5 (3)类型:护套电源线

180
米
PVC线管/线槽

100
米
辅材
视频接头、胶塞、胶布,螺丝等
1
套
结束语
综上所述，本方案为业主初步参考，细节方面还待下一步详谈再决定，如有不妥之处请贵公司注明以便及时更改。

方案设计单位：深圳市龙辉科技有限公司
联系电话：0755—61665650
黄 先 生：13554754357
传 真：0755—33877781
邮 箱：wszlonghui@
