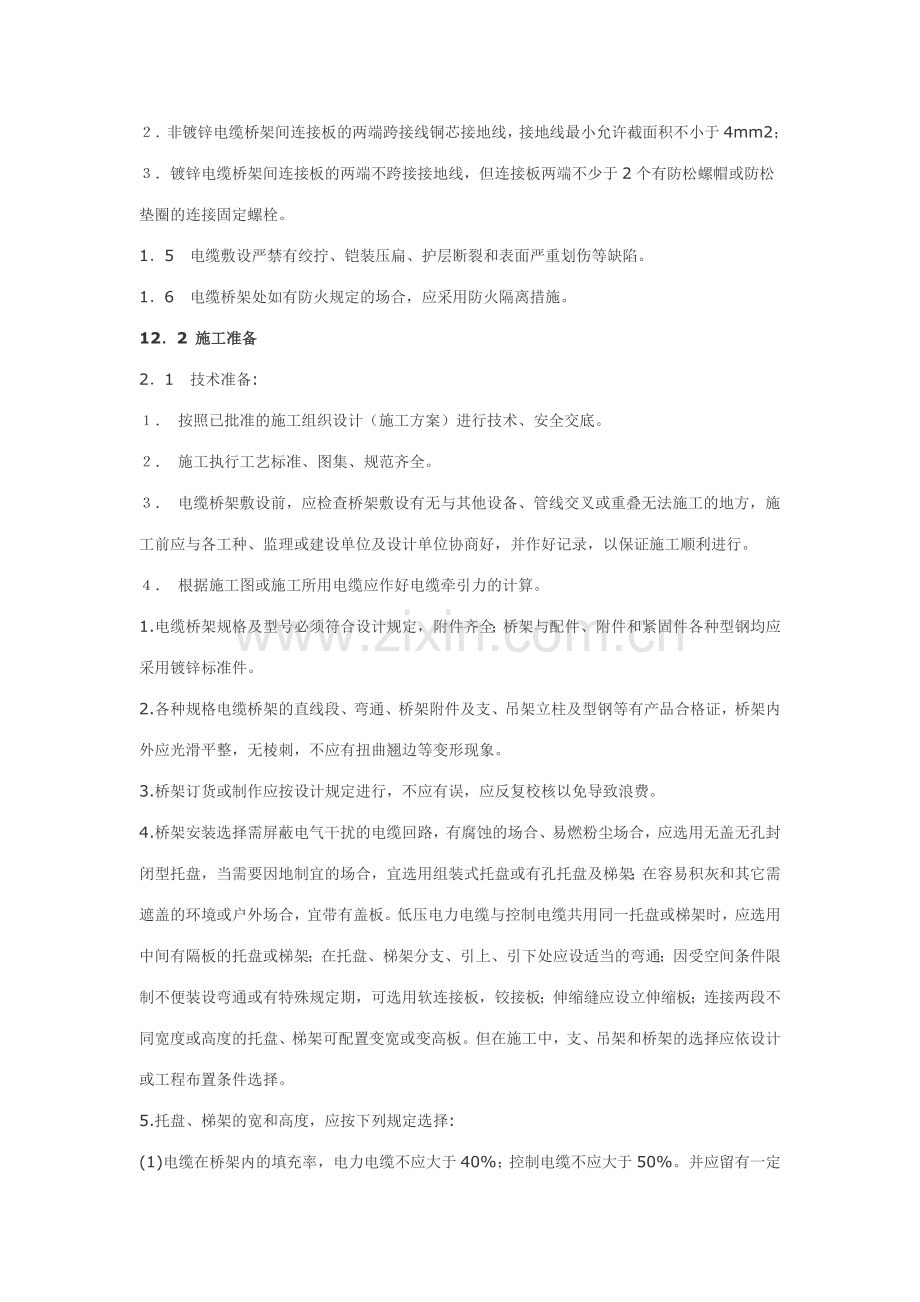

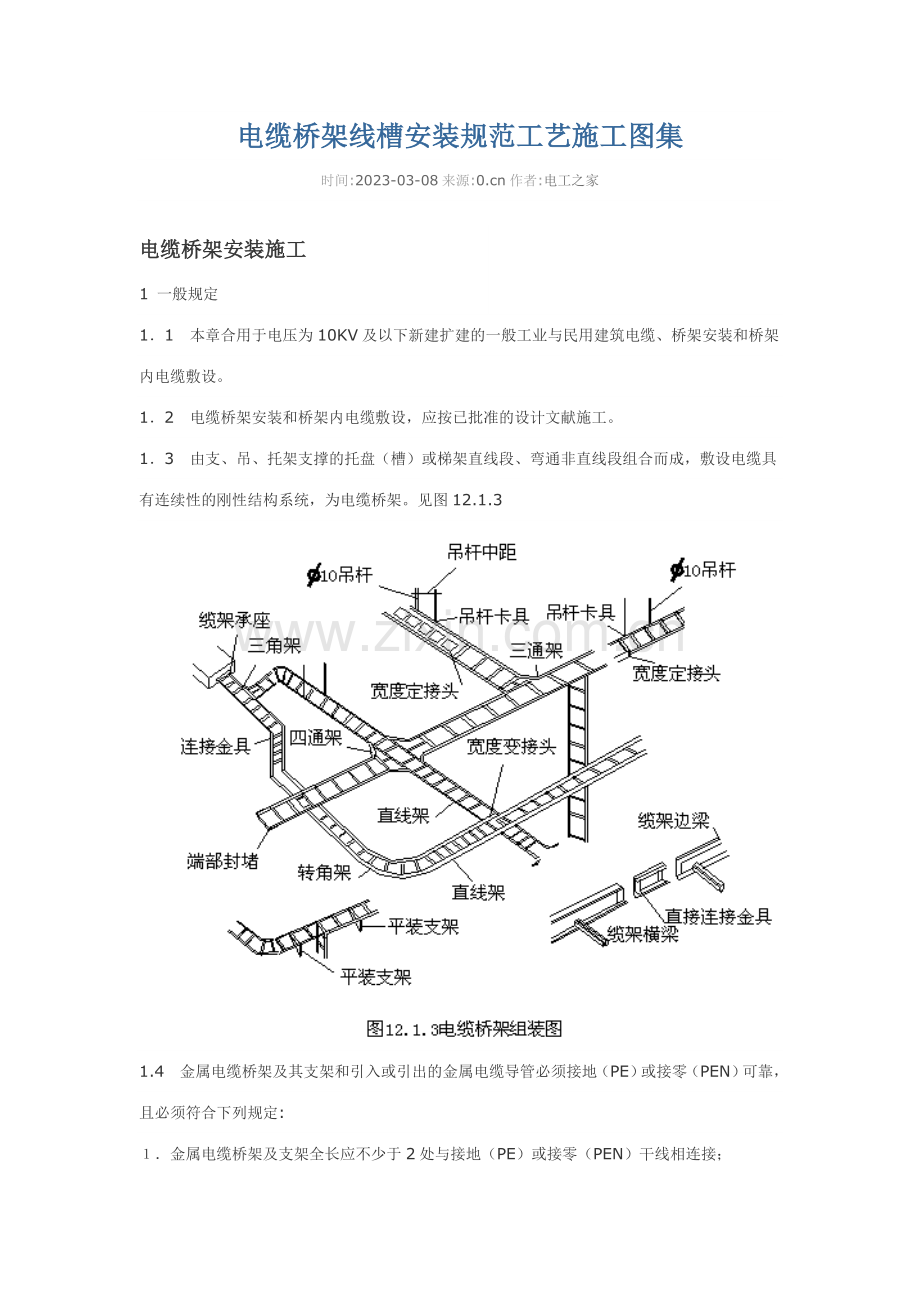

电缆桥架线槽安装规范工艺施工图集时间:2023-03-08来源:作者:电工之家电缆桥架安装施工1 一般规定11本章合用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。12电缆桥架安装和桥架内电缆敷设，应按已批准的设计文献施工。13由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图12.1.31.4金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。15电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。16电缆桥架处如有防火规定的场合，应采用防火隔离措施。122 施工准备21技术准备: 按照已批准的施工组织设计（施工方案）进行技术、安全交底。 施工执行工艺标准、图集、规范齐全。 电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。 根据施工图或施工所用电缆应作好电缆牵引力的计算。1.电缆桥架规格及型号必须符合设计规定，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。3.桥架订货或制作应按设计规定进行，不应有误，应反复校核以免导致浪费。4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场合、易燃粉尘场合，应选用无盖无孔封闭型托盘，当需要因地制宜的场合，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场合，宜带有盖板。低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊规定期，可选用软连接板，铰接板；伸缩缝应设立伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。但在施工中，支、吊架和桥架的选择应依设计或工程布置条件选择。5.托盘、梯架的宽和高度，应按下列规定选择:(1)电缆在桥架内的填充率，电力电缆不应大于40%；控制电缆不应大于50%。并应留有一定的备用空位，以便此后为增添电缆用；(2)所选托盘、桥架规格的承载能力应满足规定。其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载；(3)工作均布荷载下的相对挠度不宜大于1/200。托盘、梯架直线段，可按单件标准长度选择。单件标准长度一般规定为2、3、4、6m。托盘、梯架的宽度与高度常用规格尺寸系列如表12.2.4-1表12.2.4-1钢制托盘、梯架常用规格表注:符号表达常用规格。各类弯通及附件规格，应适合工程布置条件，并与托盘、梯架配套。支、吊架规格选择，应按托盘、梯架规格层数、跨距等条件配置，并应满足荷载的规定。钢制桥架的表面解决方式，应按工程环境条件、重要性、耐久性和技术经济性等因素进行选择。一般情况宜按表12.2.4-2选择合用工程环境条件的防腐解决方式。当采用表中“T”类防腐方式为镀锌镍合金、高纯化等其它防腐解决的桥架，应按规定实验验证，并应具有明确的技术质量指标及检测方式。表12.2.4-2表面防腐解决方式选择环境条件防腐层类别类型代号等级Q涂漆D电镀锌P喷涂粉末R热浸镀锌DPRQT其它复合层户内一般普通型J3K5L、3K6由设计决定0类湿热型TH3K5L1类中腐蚀性F13K5L、3C32类强腐蚀性F23K5L、3C4户外0类轻腐蚀性W4K2、4C21类中腐蚀性WF14K2、4C3注:符号“”表达推荐防腐类别。6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检查报告。托盘、梯架板材厚度应满足表2.2.6的规定。表面防腐层材料应符合国家现行有关标准的规定。表2.2.6托盘、梯架允许最小板材厚度托盘、梯架宽度（）允许最小厚度（） 8002.5热浸镀锌的托盘、桥架镀层表面应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌（直径2mm以上）等缺陷，不得有影响安装的锌瘤。螺纹的镀层应光滑，螺栓连接件应能拧入。电镀锌的锌层表面应光滑均匀，致密。不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。喷涂应平整、光滑、均匀、不起皮、无气泡水泡。桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。桥架螺栓孔径，在螺杆直径不大于M16时，可比螺杆直径大2mm。螺栓连接孔的孔距允许偏差:同一组内相邻两孔间距0.7mm,同一组内任意两孔间距1mm;相邻两组的端孔间距1.2mm。7.膨胀螺栓:应根据允许拉力和剪力进行选择；可按计划验收，丝扣应完好无损。8.电缆应有合格证和“CCC”认证标志，并应有“CCC”认证复印件；每盘电缆上应标明规格、型号、电压等级、长度及出厂日期电缆相应完好无损。9.电缆外观完好无损，铠装无锈蚀、无机械操作，无皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。电缆端头密封良好。10.其它附属材料；电缆标示牌、油漆、汽油、封铅、硬脂酸白布带、橡皮包布、黑包布、塑料绝缘带等均应符合要123 施工工艺1231电缆桥架安装施工工艺1.电缆桥架安装工艺流程:2.根据施工图拟定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。3.预埋铁件或膨胀螺栓(1) 预埋铁件的自制加工不应小于120mm80mm6mm，做法如本标准6.3.7.2图6.3.7.2。其锚固圆钢的直径不小于10mm。(2) 紧密配合土建结构的施工，将预埋铁件平面紧贴模板，将锚固圆钢用绑扎或焊接的方法固定在结构内的钢筋上；待混凝土模板拆除后，预埋铁件平面外露，将支架、吊架或托架焊接在上面进行固定。(3) 根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上，可参见本标准6.3.7.7图表。4.支、吊架安装(1) 支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在3mm范围内，切口处应无卷边、毛刺。(2) 钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合规定，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。(3)支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物的坡度、角度一致。（4）支架与吊架的规格一般不应小于扁钢30mm3mm；角钢25mm25mm3mm。（5）严禁用电气焊切割钢结构或轻钢龙骨任何部位。（6）万能吊具应采用定型产品，并应有各自独立的吊装卡具或支撑系统。（7）固定支点间距一般不应大于1.52m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点。（8）严禁用木砖固定支架与吊架。5.桥架安装(1) 电缆桥架水平敷设时，支撑跨距一般为1.53m，电缆桥架垂直敷设时固定点间距不宜大于2m。桥架弯通弯曲半径不大于300mm时，应在距弯曲段与直线段结合处300600mm的直线段侧设立一个支、吊架。当弯曲半径大于300mm时，还应在弯通中部增设一个支、吊架。支、吊架和桥架安装必须考虑电缆敷设弯曲半径满足规范最小弯曲半径。见表12315。表12315电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1无铅包钢铠护套的橡皮绝缘电力电缆10D2有钢铠护套的橡皮绝缘电力电缆20D3聚氯乙烯绝缘电力电缆10D4交联聚氯乙烯绝缘电力电缆15D5多芯控制电缆10D注:D为电缆外径。(2)门型角钢支架的安装:梯型桥架沿墙垂直敷设，可使用门型角钢支架，支架的固定应尽也许配合土建施工预埋。如图12315（2-1），也可在土建施工中预埋开角螺栓，用开角螺栓固定支架如图12315（2-1），也可以采用膨胀螺栓固定。图12.3.1.5.(2-1) 角钢支架预埋安装图12.3.1.5.(2-) 钢支架预埋地脚螺栓安装(3)梯型角钢支架的安装:桥架沿墙、柱水平安装时，托壁需安装在异型钢立柱上，而立柱要安装在梯型角钢支架上，使柱和墙上的桥架固定支架（或托臂）在同一条直线上。制作见图和表12315（3）底架与门型架焊接时，焊角高度5mm。表 12315（3）梯型角钢支架制作尺寸表（mm）N(个)abcdefghijkln(个)1100400300260190100100100300L4041201408032100400400360290300200100600L5052202408043100400500460390400300200900L505260140140541004006005604905004003001200L5653602401406(4)电缆桥架立柱侧壁式安装:立柱是直接支承托臂的部件，分工字钢槽钢、角钢、异型钢立柱；立柱可以在墙上、柱上安装、也可悬吊在梁板上安装。做法在混凝土可预埋铁件；砌体可砌筑预制砌块；也可以采用膨胀螺栓但必须在混凝土强度C20或砖强度在MU10以上的砖砌体上，作法可参照12315（4a、b、c、d、e、f）。图12315（4c）异型钢立柱在墙上侧壁安装作法之一(5)电缆桥架应敷设在易燃易爆气体管和热力管道的下方，当设计无规定期，与管道的最小净距，符合12315（5）的规定。表达12315 （5）与管道的最小净距管道类别平行净距交叉净距一般工艺管道0.40.3易燃易爆气体管道0.50.5热力管道有保温层0.50.3无保温层1.00.56 托臂安装:托臂是直接支承托盘、梯架单独固定的刚性部件，托臂有螺栓固定可预埋螺栓，也可采用膨胀螺栓，也可卡接，如图12316（1）、（2）、（3）、（4）、（5）。1232 桥架安装1.直线段钢制电缆桥架长度超过30m，铝合金或玻璃钢制电缆桥架长度超过15m应设有伸缩节，跨越伸缩缝处设立补偿装置，可用带伸缩节的桥架。2.桥架与支架间螺栓、桥架连接板螺栓紧固无漏掉，螺母位于桥架外侧，当铝合金桥架与钢支架固定期，有互相间绝缘防电化措施腐蚀措施，一般可垫石棉垫。3.敷设在竖井内和穿越不同防火区的桥架，应按设计规定位置，有防火隔离措施，电缆桥架在电气竖井内敷设可采用角钢固定，见图12318。4.电缆桥架在穿过防火墙及防火楼板时，应采用防火隔离措施，防止火灾沿线路延燃；防火隔离墙、板，应配合土建施工预留洞口，在洞口处预埋好护边角钢，施工时根据电缆敷设的层数和根数用L50505角钢作固定框，同时将固定柜焊在护边角钢上；也可以先作好框在土建施工中砌体或浇灌混凝土时安装在墙、板中。1233 桥架的接地，当设计允许运用桥架系统构成接地干线回路时，应符合下列规定:1. 金属电缆桥架及其支架引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规范:(1) 金属电缆桥架及其支架全长，与接地（PE）或接零（PEN）干线相连接不小于2处，使整个桥架为一个电气通路。(2) 非镀锌电缆桥架间连接的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2。(3) 镀锌电缆桥架间连接板的两端可不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。2. 盘、梯架端部之间连接电阻不应大于0.00033并应用等电位联结测试仪（导通仪）或微表测试，测试应在连接点的两侧进行，对整个桥架全长的两端连接电阻不应大于0.5或由设计决定，否则应增长接地点，以满足规定。接地孔应消除涂层，与涂层接触的螺栓有一侧的平垫应使用带爪的专用接地垫圈。3. 伸缩缝或软连接处需采用编织铜线连接。沿桥架全长另敷设接地干线时，每段（涉及非直线段）托盘、梯架应至小有一点与接地干线可靠连接；在接地部位的连接处应装置弹簧垫圈，以免松动。
