建筑工程防渗漏体系
作业指引

编制

日期

审核

日期

批准

日期

修订记录
日 期
修订状态
修改内容
修改人
审核人
批准人

参与讨论认定人员：

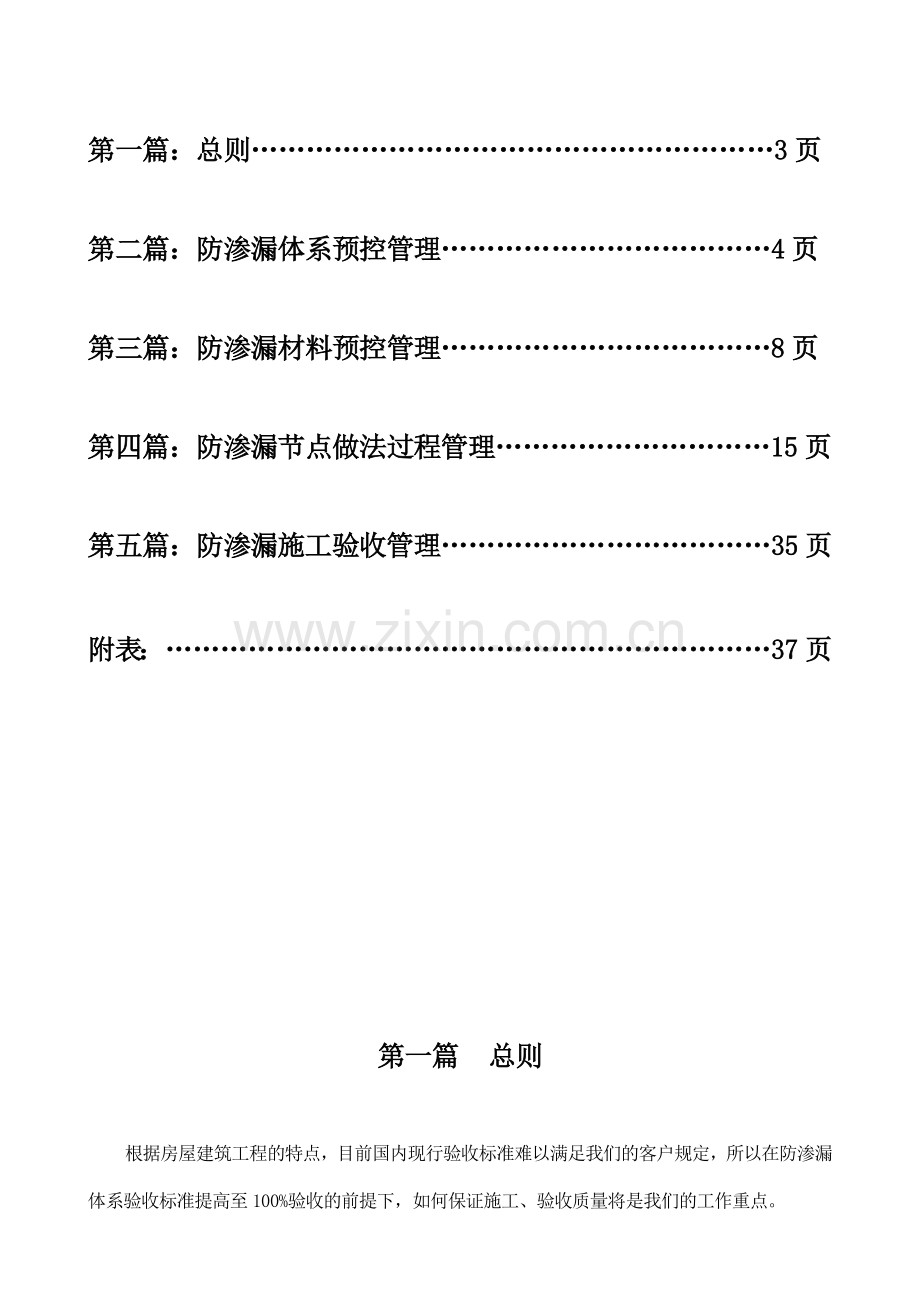

总目录

第一篇：总则…………………………………………………3页

第二篇：防渗漏体系预控管理………………………………4页

第三篇：防渗漏材料预控管理………………………………8页

第四篇：防渗漏节点做法过程管理…………………………15页

第五篇：防渗漏施工验收管理………………………………35页

附表：…………………………………………………………37页

第一篇 总则

根据房屋建筑工程的特点，目前国内现行验收标准难以满足我们的客户规定，所以在防渗漏体系验收标准提高至100%验收的前提下，如何保证施工、验收质量将是我们的工作重点。
防水工程作为影响使用功能最大的隐蔽工程，必将强调“预控在前、监控施工过程居中、实验性验收在后”的三步控制法，从而实现过程精品的工程目的。
防渗漏的重点在于：室外防水（屋面、露台、开敞阳台）、室内防水（厨房、卫生间、洗衣间）、外门窗、覆土地下车库顶板、砌体结构外墙面
防水工程的设计及施工应遵循“防排结合，先排后防”的原则。另一方面应强调结构自防水功能，每一处节点均要对结构自身的防水功能给予充足的重视。因此，防渗漏工程应综合治理，注重抓好三关：
第一 是结构自防水，此部分并非规定在结构材料中掺入大量防水材料，而是强调混凝土结构的密实性、砌筑工程的灰缝饱满度及后期勾缝、抹灰工程的粘结牢固无龟裂、塞缝做法的饱满密实等，这是整个防渗漏体系的基础，基础工作但是关，防水体系就无法保证；
第二 是在各饰面层、防水层施工前、后的淋、蓄水实验，只有通过合理的淋、蓄水实验才可以验证防渗漏体系的效果；
第三 是选择合适的防水材料并规范验收、施工环节、成品保护。

注：本体系为指引性文献，设计院、项目经理部、监理单位、施工单位应当在此基础上根据工程项目的具体情况完善项目的设计图纸详图、作业、管理文献等，具体参照本体系文献第二篇规定执行。在具体实行时需要以本体系文献编制参考依据作为设计、项目管理、验收等工作的重要依据。

本体系编制依据如下：
1、《建筑安装分项工程施工工艺规程》（北京市地方性标准）……………… DBJ/T 01-26-2023
2、《建筑构造通用图集2023年第2版》（地下工程防水）…………………88J6-1
3、《地下工程防水技术规范》…………………………………………………GB 50108-2023
4、《屋面工程质量验收规范》…………………………………………………GB 50207-2023
5、《建筑工程质量控制与验收》……………………………………………中国建筑工业出版社
6、《聚合物水泥防水涂料》……………………………………………………JC/T 894-2023
7、《聚氨酯防水材料》…………………………………………………………GB/T19250-2023
8、《弹性体改性沥青防水卷材》(聚酯胎)……………………………………GB 18242-2023
9、《改性沥青聚乙烯胎防水卷材》……………………………………………GB 18967-2023
10、《聚氯乙烯防水卷材》…………………………………………………… GB 12952-2023
11、《水泥基渗透结晶型防水材料》………………………………………… GB 18445-2023
12、《建筑工程施工质量验收统一标准》…………………………………… GB 50300-2023

第二篇 防渗漏体系预控管理

2.1防渗漏体系重点环节
房屋建筑工程防渗漏的重点在于室外防水（屋面、露台、开敞阳台）、室内防水（厨房、卫生间、洗衣间）、外门窗、覆土地下车库顶板、砌体结构外墙面，其中：
2.1.1室外防水：钢筋砼结构的浇捣、养护质量对防渗漏有重要意义，另一方面是防水层施工和穿过结构板的管道节点构造是重要的环节。
2.1.2室内防水：钢筋砼楼地面的构造设计和施工质量是重点，另一方面防水层施工和穿过楼地面的管道节点构造是重要环节。
2.1.3外门窗：验收门窗拼脚质量是保证门窗自身质量的前提，门窗立樘固定方式及施打发泡剂、
塞缝、打胶的质量是保证门窗无渗漏的要点。
2.1.4覆土地下车库顶板：重点在于顶板和墙板的钢筋砼构造和施工质量，以及防水层的施工质量和穿墙螺杆洞的封堵和预留洞的解决，设计允许荷载对施工材料、机械堆放的限制规定是必须关注的。
2.1.5砌体结构外墙：强调砌筑结构的灰缝饱满度并且必须按照清水墙标准砌筑、勾缝或者增长一道抹灰层是外墙防渗漏的保证，而墙体预留洞口的封堵和外保温层的防渗漏则是一个关键。
2.2防渗漏体系的组织管理
2.2.1对设计院防水设计的管理
2.2.1.1设计前期阶段,设计部负责与设计院的有关防水工程的工作对接，负责将拟定的防水工程标准节点和防水材料选择标准编入设计指导书并交付设计院，做好交底工作。
2.2.1.2 设计部负责监控防水工程的过程设计，负责监控设计院将防水工程节点库的成果转化到施工图中。
2.2.1.3 对设计过程中出现的比较复杂的节点，标准节点库没有表达的，设计部负责组织工程部、项目部研讨解决。
2.2.1.4 对二次设计过程中的防水节点，由设计部监控二次设计单位按标准节点选用，并告知设计院将选用的节点图以施工图或洽商的形式下发总包单位
2.2.1.5 施工图出图前，设计部负责组织工程部、项目部审查图纸，填写审图记录。
2.2.2对二次设计防水设计的管理
2.2.2.1 设计部负责监控铝合金门窗、钢结构阳光房、雨棚等二次设计的防水节点设计，监控二次设计单位按按标准节点库选用防水节点，
2.2.2.2 对设计过程中，出现的比较复杂的节点，无法选用标准成果的，设计部负责组织工程 部、项目部研讨解决。必要时，规定二次设计单位制作样板，并进行必要的实验。
2.2.2.3 二次节点设计完毕，设计部负责组织工程部、项目部审查图纸，填写审图记录。
2.2.2.4 对审查完毕的二次节点，设计部告知设计院将选用的节点图以施工图或洽商的形式下发总包单位。
2.2.3对监理单位防水监控体系的管理
2.2.3.1 监理应对进场的防水材料按规定抽检，并做现场的见证取样。
2.2.3.2 对防渗漏样板工程，监理应全过程旁站监理，对每道工序应验收。
2.2.3.3 对防渗漏工程，监理应做到100％检查,并且完毕隐蔽工程验收记录。重要工序为：
2.2.3.3.1门窗洞口防水工程：外门窗的塞口；外门窗口的打胶收口；外墙门窗的淋水实验。
2.2.3.3.2厨卫间防水工程：楼板砼密实度的闭水实验；管根和预留洞口的封堵及闭水实验；找平层；附加层；防水层；保护层；闭水实验
2.2.3.3.3屋面、露台和阳台防水工程：保温层；找坡层；找平层；防水层。闭水或淋水实验。
2.2.3.3.4阳光房防水工程：阳光房的淋水实验
2.2.3.3.5砌体结构外墙:砌筑灰缝饱满度并按照清水墙标准勾缝；外墙抹灰(如有)；外墙淋水实验
2.2.3.4其他工序按规范检查
2.2.3.5工序检查过程中，监理应在现场做好标记，填写相应的检查记录
2.2.3.6监理单位应当在进驻现场后完善<<监理实行细则—防渗漏篇>>,并作为正式监理文献报送项目经理部及工程管理部审核后执行。
2.2.4对施工单位防渗水施工的管理
2.2.4.1 投标阶段，投标单位应在技术标的质量保证体系中明确防水工程质量管理架构，建立以技术负责人为组长的防水工程质量管理小组，施工过程中严格贯彻《北京万科防渗漏体系》
2.2.4.2施工单位在进驻现场后完善〈〈防渗漏专项施工方案〉〉，并作为正式工程文献同时报送监理单位、项目经理部及工程管理部审核后执行（技术交底及贯彻）（明确完毕时间）
2.2.4.3防水工程实行样板引路制度，大面积施工前，施工单位应按〈〈防渗漏专项施工方案〉〉进行样板工程施工，每道工序应报请监理和甲方验收，通过验收后方可进行下道工序。样板施工通过验收后，方可大面积施工,样板施工过程应当以照片或录象的形式作为工程施工资料存档，提交备份资料
2.2.4.4 施工过程中，甲方和监理如对防水材料和施工质量有疑义，可随时抽样或抽查，并将抽样交由有资质的检测单位进行检测。
2.3本防渗漏体系的强制规定（以下采用黑体强调）
2.3.1本体系作为招标文献的组成部分并结合招标图纸执行,投标单位在投标阶段均可以对该体系提出质疑,作为招标答疑的组成部分进行澄清,假如没有提出质疑视同接受；
2.3.2中高层(九层及九层以下)的项目,有防水规定的房间及屋面穿楼板管道必须采用预留套管(带环型止水环)做法,见后附图，管道安装完毕后按照不少于30%的比例做闭水实验；高层(十层(含)以上)的项目, 有防水规定的房间及屋面穿楼板管道推荐采用预留套管(带环型止水环)做法,如未采用,则在管道安装完毕、管根封堵完毕后进行100%专项闭水实验,实验合格后才可以进入下一道工序（样板、接触面解决）；
2.3.3穿楼板孔洞(管道、烟风道等)封堵完毕后，有防水规定的房间及屋面应当做专项闭水实验（比例参照3.2执行）；管道或烟风道根部须做“八”字弧度，卷材加强层（满粘法）完毕后，方可进行后续防水施工；
2.3.4上人屋面及非上人屋面必须设计为排气屋面，见后附图；
2.3.5开敞阳台穿楼板管道处必须做防水,防水范围以管道为中心向外平面扩展不小于300MM（精装交房防水满做）；
2.3.6防渗漏体系规定设立的基本验收工序点 (包含但不限于以下内容)
2.3.6.1有防水规定的房间及屋面穿楼板洞专项蓄水实验
2.3.6.2有防水规定的房间防水砂浆（细石砼）找坡层蓄水实验
2.3.6.3防水基层(涉及含水率、找坡、阴角解决等)
2.3.6.4室内防水层蓄水实验
2.3.6.5室外防水层淋蓄水实验
2.3.6.6防水层切片验收实际厚度
2.3.6.7防水保护层(用于有装饰面层的工程)
2.3.6.8预埋止水套管材料验收
2.3.6.9钢筋砼结构穿墙螺栓洞
2.3.6.10砌体部分灰缝饱满度（随砌随抹）及按照清水墙标准勾缝或抹灰层
2.3.6.11砌体部分外墙面在施工装饰面层前淋水实验
2.3.6.12外门窗四周企口（见后附图）（增长坡角示意图）
2.3.6.13钢副框后塞口(假如有)
2.3.6.14窗框与钢副框间发泡胶填充
2.3.6.15外门窗外侧抹灰层与门窗框间打胶凹槽清理(见附图)
2.3.6.16外门窗密封胶
2.3.6.17外门窗淋水实验
2.3.6.18屋面雨落水口处的防水节点解决

第三篇 防渗漏材料预控管理

3.1防水材料品牌
为保证防水工程质量，公司统一指定防水材料品牌定点采购，厂家名称由采购部在不同采购期分别拟定后告知、执行。指定材料应在招标文献中明确，使用中必须依照执行。
3.2防水材料检查
监理公司必须严格按规范规定对防水材料进行进场检查，并核对材料的来源。项目经理部应根据现场实际材料到场及使用量，按批次向防水定点采购厂家核算供应量，核定结果及时录入施工日记，采购部及工程管理部均有责任分别向总包单位和防水定点采购厂家定期核算。
3.3防水材料介绍
3.3.1防水涂料（优先选用聚合物水泥<简称JS>防水涂料）
3.3.1.1聚合物水泥防水涂料（简称JS防水涂料）（JC/T 894-2023）
3.3.1.1.1分类
以丙烯酸酯等聚合物乳液和水泥为重要原料，加入其他外加剂制得的双组份水性建筑防水涂料，产品分为Ⅰ型和Ⅱ型两种。
Ⅰ型：以聚合物为主的防水涂料；
Ⅱ型：以水泥为主的防水涂料。
3.3.1.1.2用途
Ⅰ型产品重要用于非长期浸水环境下的建筑防水工程；
Ⅱ型产品合用于长期浸水环境下的建筑防水工程。
3.3.1.1.3使用部位：
Ⅰ型产品用于外墙(非地下)；
Ⅱ型产品用于卫生间、厨房墙、地面；
3.3.1.1.4厚度规定：地面不小于2mm；墙面不小于1.5 mm
3.3.1.1.5外观：产品的两组分用玻璃棒分别搅拌后,其液体组分应为无杂质、无凝胶的均匀乳液；固体组分应为无杂质、无结块的粉末。
3.3.1.1.6重要物理力学性能
聚合物水泥(简称JS)防水涂料性能质量规定
序号
实验项目
技术指标
Ⅰ型
Ⅱ型
1
固体含量/%
≥65
2
干燥时间
表干时间/h
≤4
实干时间/h
≤8
3
拉伸强度（无解决），MPa
≥1.2
≥1.8
4
断裂伸长率（无解决），%
≥200
≥80
5
低温柔性，Φ100mm棒
-10oC无裂纹
—
6
不透水性，0.3MPa，30min
不透水
不透水
7
潮湿基面粘结强度/M Pa
≥0.5
≥1.0
8
抗渗性（背水面）/ M Pa
—
0.6
3.3.1.1.7验收：以同一类型的10T产品为一批,局限性10T的以10T为一批
3.3.1.1.8标志：产品包装上应当印刷或牢固粘贴的标志,涉及
A)产品名称
B)产品标记
C)双组分派比
D)生产厂家名称,厂址
E)生产日期,批号和保质期
F)净含量
G)商标
H)运送及贮存注意事项
3.3.1.2聚氨酯防水材料（GB/T19250-2023）
3.3.1.2.1选用单组分环保聚氨酯防水涂料
3.3.1.2.2使用部位：厨卫间墙、地面；
地下室、阳台、屋面等节点解决。
3.3.1.2.3单组分环保聚氨酯涂料物理力学性能见下表：
单组分环保聚氨酯防水涂料技术性能指标
项目
指标
类型
L
H
固体含量％≥
80
拉伸强度MPa≥
1.9
2.45
断裂伸长率％≥
550
450
不透水性
0.3MPa,30min 不透水
低温柔性
－40oC弯折无裂纹
干燥时间
表干时间 /h
12
实干时间/h
24
L是指低强度高延伸率型；H是指高强度低延伸率型
3.3.1.2.4厚度规定：平面2.0mm，立面1.2mm
3.3.1.2.5单组分环保聚氨酯防水涂料必须有出厂质量合格证，市级法定检测部门出具的检测报告，北京市注册备案证，现场使用前应取样复试，复试合格后方可使用。
3.3.1.2.6单组分聚氨酯防水涂料取样规定：现场抽样复试数量：每10吨为一批，局限性10吨按一批抽样。
3.3.1.2.7外观质量检查：包装完好无损，且标明涂料名称、生产日期、生产厂名、产品有效期。
3.3.1.2.8物理性能检查：固含量、耐热度、柔性、不透水性、延伸。
3.3.2沥青防水卷材（优先选用弹性体改性沥青(聚酯胎)防水卷材型〈简称SBS〉）
3.3.2.1弹性体改性沥青(聚酯胎)防水卷材(SBS)。（GB18242-2023）
3.3.2.1.1材料定义：以聚酯胎为胎基、苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体作改性剂，两面覆以隔离材料所制成的建筑防水卷材（简称“SBS卷材”）
推荐使用：聚酯胎覆以聚乙烯膜隔离材料的卷材，英文简写为：PY—PE
3.3.2.1.2按照物理力学性能分为Ⅰ型和Ⅱ型
3.3.2.1.3使用部位：有保护层的屋面、露台等室外结构防水层应选用Ⅱ型卷材
地下等非直接暴露于室外的防水层可以选用Ⅰ型卷材
3.3.2.1.4物理力学性能规定
序号
胎基
聚酯胎
1
型号
Ⅰ型
Ⅱ型
2
耐热度，℃
90
105
无滑动、流淌、滴落
3
拉力，N/50 mm≥
纵向
450
800
横向
4
最大拉力时延伸率，
% ≥
纵向
30
40
横向
5
低温柔度，℃
—18
—25
无裂纹
6
撕裂强度，N≥
纵向
250
350
横向
7
不透水性
压力 MPa≥0.3
保持时间≥30min
注
以上项目为强制性项目
3.3.2.1.5卷材外观质量规定
弹性体改性沥青聚酯胎防水卷材（SBS）：
项目
质量规定
孔洞、缺边、裂口
不允许
边沿不整齐
不超过10MM
胎体露白、未浸透
不允许
每卷卷材的接头
不超过一处，较短的一段不应小于1000mm，接头处应加长150mm
3.3.2.2改性沥青聚乙烯胎防水卷材（GB18967-2023）
3.3.2.2.1材料定义：以高密度聚乙烯膜为胎体，以改性沥青为基料，以聚乙烯膜或铝箔为上表面覆盖材料，通过滚压、水冷、成型制成的防水卷材。
推荐使用：高聚物改性沥青防水卷材，上覆聚乙烯膜的英文简写为：PEE
上覆铝膜的英文简写为：PEAL
3.3.2.2.2按照物理力学性能分为Ⅰ型和Ⅱ型
3.3.2.2.3使用部位：屋面、露台等室外结构防水层应选用Ⅱ型卷材
地下等非直接暴露于室外的防水层可以选用Ⅰ型卷材
3.3.2.2.4物理力学性能规定
序号
品种
高聚物改性沥青防水卷材
1
上表面覆盖材料
聚乙烯膜(E)
铝膜(AL)
2
型号
Ⅰ型
Ⅱ型
Ⅰ型
Ⅱ型

3
耐热度，℃
90
95
90
95
无流淌、起泡

4
拉力，N/50 mm≥
纵向
100
140
200
220
横向
120

5
断裂延伸率，
% ≥
纵向
200
250
＿
横向

6
低温柔度，℃
—10
—15
—10
—15
无裂纹
7
不透水性
压力 MPa≥0.3
不透水
注
以上为强制规定
3.3.2.2.4卷材外观质量规定
改性沥青聚乙烯胎防水卷材
项目
质量规定
孔洞、缺边、裂口
不允许
边沿不整齐
不超过10MM
胎体露白、未浸透
不允许
每卷卷材的接头
不超过一处，较短的一段不应小于1000mm，接头处应加长150mm
3.3.2.1.3使用部位：无刚性保护层的屋面、露台应选用PEAL;
非裸露地下室平立面可以选用PEE。
3.3.3 高分子防水卷材
3.3.3.1聚氯乙烯防水卷材(简称PVC) （GB12952-2023）
3.3.3.1.1材料定义：以聚氯乙烯为重要原料制成的防水卷材,涉及：
A）无复合层材料(PVC-N)；
B）纤维单面复合的材料（PVC-L）；
C）织物内增强的材料（PVC-W）。
推荐使用：无复合层聚氯乙烯防水卷材(简称PVC-N)
3.3.3.1.2按照物理力学性能分为Ⅰ型和Ⅱ型
3.3.3.1.3使用部位：屋面、露台等室外结构、地下防水层
3.3.3.1.4推荐使用部位:
A）需要裸露使用的防水层
B）种植屋面
C）根据立面效果需要不同色彩的裸露防水层
3.3.3.1.4物理力学性能规定
聚氯乙烯N类防水卷材(简称PVC-N)理化性能

型号
Ⅰ型
Ⅱ型
1
拉伸强度 /MPa ≥
8.0
12.0
2
断裂伸长 /% ≥
200
250
3
热解决尺寸变化率 /% ≤
3.0
2.0
4
低温弯折性
-20℃无裂纹
-25℃无裂纹
5
抗穿孔性
不渗水
6
透水性
不渗水
7
剪切状态下的粘合性/(N/mm) ≥
3.0或卷材破坏
8
热老化解决
外观
无起泡、裂纹、粘结、和孔洞

拉伸强度变化率/%
±25
±20

断裂伸长率变化率/%
9

低温弯折性
-15℃无裂纹
-20℃无裂纹
3.3.4刚性防水材料
3.3.4.1防水混凝土
防水混凝土是以调整混凝土配合比、掺外加剂或使用新品种水泥等方法提高自身的密实性、憎水性和抗渗性，使其满足抗渗压力大于0.6MPa的不透水混凝土。可分为普通防水混凝土、外加剂防水混凝土和膨胀水泥防水混凝土。合用于地下工程、屋面工程及其他防水工程。
3.3.4.2防水砂浆
在水泥砂浆中掺入占水泥重3%~5%的防水剂配制成的防水砂浆，合用于水压较小的工程或其它防水层的辅助措施。
3.3.4.3水泥基渗透结晶型防水材料（简称“ＣＣＣＷ” ）
以硅酸盐或普通硅酸盐水泥、石英砂等为基材，掺入活性化学物质制成的水泥基渗透结晶型防水材料。
工作原理：该材料与水作用后，材料中具有的活性化学物质通过载体向砼内部渗透，在砼中形成不溶于水的结晶体，填塞毛细孔道，从而使砼致密、防水。
编者注：该材料合用于新浇筑完毕的砼，在浇筑完毕后28天内使用效果最明显，随着浇筑完毕时间的连续该材料的防水效果将下降，大家可以继续探讨！
(堵漏)

第四篇 防渗漏节点做法过程管理

目录检索
4.1结构自防水说明
4.2地下室防水做法
4.2.1地下室、半地下室立面
4.2.2地下室、半地下室底板
4.2.3覆土车库顶板
4.3楼地面防水做法
4.3.1卫生间楼地面
4.3.2厨房楼地面
4.3.3露台
4.4外墙防水做法
4.4.1外墙
4.4.2门窗
4.5屋面防水做法
4.5.1上人平屋面
4.5.2不上人平屋面
4.5.3种植屋面
4.6雨棚、挑板防水做法
4.6.1混凝土雨棚、挑板
4.6.2阳光房
4.7其他防水做法
4.7.1花池
4.1结构自防水说明
4.1.1开敞阳台装饰完毕面低于相临房间（反坎）结构面20MM，降板100或加200高钢筋混凝土反坎（反坎同主体一次浇筑完毕），室内地面装饰完毕面与门窗框下口齐平；（补详图）
4.1.2雨棚降板100或加200高钢筋混凝土反坎，空调板降板100或加200高钢筋混凝土反坎（反坎同主体一次浇筑完毕）装饰完毕面低于反坎结构面20MM；
4.1.3厨房、卫生间降板60-100（具体根据面层做法拟定），装饰完毕面低于相临功能房间装饰地面20mm；
4.1.4厨房、卫生间周边墙体下设200高同墙体厚钢筋混凝土反坎（反坎同主体一次浇筑完毕）；
4.1.5屋面、顶板的结构反梁内如需设排水管则应当在结构中预留；
4.1.6所有防水基层阴阳角部位，必须做成小圆角（室内半径r≥10MM；室外半径r≥50MM）
4.1.7本体系强调屋面结构板、露台结构板、阳台结构板、卫生间结构板的砼结构自防水功能，需要在砼浇筑过程中重点关注浇捣、养护及拆模时间，保证砼的密实性。

注：1、假如总包单位考虑施工方便可以申请在水平施工缝处加设止水钢板或止水槽的节点做法，但是不应当单独计取费用
2、项目施工现场各参建单位一旦发现设计图纸或洽商变更未达成以上规定期，均有责任、有义务及时知会北京万科公司有限公司工程管理部，联系方式：转；邮箱:

4.2地下室防水做法

4.2.1地下室、半地下室立面防水做法
通用说明：合用内侧为室内（如私家住宅、车库、功能房、架空活动区）外墙。当室外地坪不在同一标高时，注意现场拟定防水收头位置。防水层收头处的凹槽尺寸40（宽）*20（深）。
推荐使用明散水，采用措施美化
构造做法：
1、回填土夯实；
2、40厚聚苯板保护层；
3、聚酯胎卷材SBS 3+3（高度超过室外完毕面不小于500，无保温做法时超过地坪部分洒粗砂，抹灰需挂10*10镀锌钢丝网）；
4、冷底子油；
5、自防水钢筋混凝土墙板（抗渗等级按设计规定）。
关键质量控制点：
1、模板对拉螺杆使用止水螺杆；
2、施工缝处设立止水钢板；
3、防水基面需清理，空洞修补后再施工防水；
4、防水材料、配比、厚度的验收和检查；
5、防水保护层及时设立并完好。
节点大样图：

4.2.2地下室、半地下室底板防水做法
通用说明：地下室定义：房间地面低于室外地平面的高度超过该房间净高的超过1/2者。
功能房应根据使用规定另进行结构和防水设计。
构造做法：
1、钢筋混凝土底板
2、C20混凝土保护层
3、聚酯胎卷材SBS 3+3防水层
4、冷底子油
5、C15混凝土垫层（随浇筑随压光找平）
关键质量控制点：
1、底板混凝土浇筑不得留施工缝；
2、底板混凝土14天覆膜（蓄水）养护；
3、卷材接头等节点质量
4、立面防水导墙及预留防水接头保护
5、杜绝施工破坏及成品保护。
节点大样图：

4.2.3覆土车库顶板防水做法
通用说明：结合建筑施工图、结构施工图施工。滤水层水收集系统的最终排放部位做法应有专项节点设计（如：车库顶板滤水层在车库肥槽部位的汇集排放做法等）。
构造做法：
1、面层做法；
2、专用滤水层片材（种植时选用）；
3、40厚细石砼C20（配筋双向φ6＠150）保护层；每6X6设分仓缝并用油膏嵌缝；
4、塑料薄膜隔离层；
5、聚酯胎卷材SBS 3+3防水层（或PVC-N）；
6、20厚1:3水泥砂浆找平层（合用于陶粒砼）；
7、陶粒（或细石）砼找坡，纵横坡各1％，最薄30MM；
8、钢筋混凝土顶板；
关键质量控制点：
1、找坡；
2、防水材料、配比、厚度的验收和检查；
3、卷材接头等节点质量；
4、滤水层（含水收集系统）施工质量
5、成品保护。
节点大样图：

4.3楼地面防水做法（有地漏）

4.3.1卫生间防水楼地墙面防水做法
通用说明：
1、卫生间结构降板60～100；
2、应先拟定排水、给水管的位置；
3、卫生间完毕面最高点比相临功能房间完毕面低20mm；
4、墙面防水保护层可以采用水泥胶浆甩毛替代20mm厚水泥砂浆；
5、地漏周边半径250 mm范围内找坡应5％；
6、9层（含9层）以下住宅的有防水规定房间的穿楼板洞应预埋套管（带止水环）。
构造做法：
1、20厚1：2.5水泥砂浆粘贴地面砖；
2、20厚1：2.5水泥砂浆保护层；
3、防水层，四周卷起至少比卫生间楼地面装饰完毕面高300；〔浴盆处立面加高至2023处；淋浴间立面加高至2023处，宽度从淋浴器中心向两侧各延伸550mm〕；
4、最薄处20厚1﹕2.5水泥防水砂浆找坡层压光，2%坡向地漏，地漏周边250 mm范围内找坡5％；
5、钢筋混凝土楼板（在后砌墙位置应随板浇注200高同墙厚导墙或在水平施工缝处加止水钢板）。
关键质量控制点：
1、混凝土导墙；
2、水泥防水砂浆找坡层；
3、结构板水泥防水砂浆找坡层不低于12小时蓄水检查渗漏；
4、基层（含水率、平整度等）质量；
5、防水材料、配比、厚度验收和检查；
6、管根、吊洞剔凿到位后采用微膨胀干硬性细石砼（10%U型膨胀剂，细石粒径5—20mm）封堵，完毕后不低于12小时专项根部蓄水检查渗漏；
7、防水材料的上返及宽度高度；
8、防水层切片检查厚度（增长公式）；
9、防水层与门口交界处收口线；
10、注意各工序完毕面标高，防止出现预留给精装的空间不满足规定。
11、结构预留管洞时，参照下图规定预留，空洞呈圆台形，上口尺寸＝管道直径＋100；下口尺寸＝管道直径＋60；
12、管道安装前，预留管洞内部凿毛，以便于封堵；
节点大样图：

地漏处节点详图

卫生间与其他房间交界处节点详图 ？

立管处（无套管）节点详图
砼台100×100？一般应管道外径＋50作为圆台外径（防水下层增长砼台，补图）

立管处（有套管）节点详图

4.3.2厨房（有地漏）防水建筑做法 （厨房无地漏时可以不做防水）
通用说明：
1、厨房结构楼板比厅房结构楼板低60-100mm，厨房建筑完毕面比客厅建筑完毕面低20mm；
2、9层（含9层）以下住宅的下水口应预埋套管（带止水钢板）；
3、地漏、立管防水做法同卫生间做法；
4、墙面防水保护层可以采用水泥胶浆甩毛替代20厚水泥砂浆
构造做法：
1、20厚1：2.5水泥砂浆粘贴地面砖；
2、20厚1：2.5水泥砂浆保护层；
3、防水层，四周卷起比装饰完毕面高300；
4、最薄处20厚1﹕2.5水泥防水砂浆找坡层压光，2%坡向地漏，地漏周边250 mm范围内找坡5％；
5、钢筋混凝土楼板（应随板浇注200高同墙厚导墙或在水平施工缝处加止水钢板，）
关键质量控制点：
1、混凝土导墙；
2、找坡；
3、结构板24小时蓄水检查渗漏；
4、基层（含水率、平整度等）质量；
5、防水材料、配比、厚度验收和检查；
6、管根、吊洞剔凿到位后封堵完毕不低于12小时专项根部蓄水检查渗漏；
7、防水材料的上返及宽度高度；
8、防水层切片检查厚度；
9、防水层与门口交界处收口线（同卫生间做法）；
10、注意各工序完毕面标高，防止出现预留给精装的空间不满足规定。
节点大样图：

4.3.3露台防水建筑做法
通用说明：注意完毕面的坡度。
构造做法：
1、饰面层
2、40厚C20细石混凝土，内配筋Ø6@150双向，平面四周（沿墙和水沟边）设伸缩缝，缝宽10 mm，缝内嵌密封膏；平面内间距≤3000mm设缩缝，用切割机切深15mm；
3、弹性体改性沥青聚酯胎卷材SBS 3+3型，(防水涂料加强地漏、管道周边，反上结构面不少于300mm，水平面不少于250mm）；
4、最薄处20厚1：2.5水泥砂浆找平层，坡度2%；
5、挤塑板保温层；
6、钢筋混凝土屋面结构板或S6抗渗钢筋混凝土屋面结构板。
关键质量控制点：
1、吊洞完毕后不小于12小时蓄水检查渗漏；
2、坡度；
3、防水材料、配比、厚度得验收和检查；
4、防水上返高度；
5、立面收头粘接质量；
6、成品保护。
节点大样图：

露台卷材收头节点详图

4.4外墙防水做法
4.4.1外墙防水建筑做法
通用说明：抹灰使用标号32.5水泥；变形缝图列仅供参考，应按设计图纸施工。外墙面砖要做拉拔实验。
构造做法：
1、饰面层；
2、聚合物砂浆抹面层（耐碱玻纤布）；
3、聚苯保温层；
4、砌体墙（随砌随勾缝）抹灰；
5、清理基层。
关键质量控制点：
1、控制墙体质量，砌体墙水平缝饱满度达成90％以上，竖缝饱满度达成80％以上；
2、严格分层抹灰；
3、外墙洞口堵塞密实；
4、抹灰的养护及工序间隙；
5、在外墙面上部用直径20的PVC管，每隔50打孔，向墙面连续淋水12小时。
节点大样图：

4.4.2门窗防水建筑做法
通用说明：
构造做法：
1、密封胶：外墙门窗框与外墙连接处凹槽采用中性硅酮耐候胶密封；玻璃与框扇连接处采用指定玻璃胶密封；
2、塞缝：采用掺适量防水材料的1﹕2干硬性水泥砂浆塞缝，以减少砂浆收缩裂缝，然后在塞缝砂浆的外表面刷一道2mm厚JSⅠ型防水涂料，窗边阳角收口；
3、立门窗框，固定；
4、配件：门窗上框料要有滴水线条，下方框料要有排水槽。
关键质量控制点：
1、型材、玻璃进场检查；
2、土建交付洞口的精确度；
3、塞缝的密实度；
4、防水涂料的厚度；
5、打胶；
6、淋水实验。
节点大样图：

外窗侧口防水做法 外窗上口防水做法（推荐做法）

外窗下口防水做法
4.5 屋面防水做法
4.5.1上人平屋面防水建筑做法
通用说明： 排水体系是找坡、明沟、排气有机的结合，明沟设立根据屋面形状及图纸，保证排水通畅、迅速。下方为楼梯间、开放空间（车库、架空层）无需隔热，取消保温层。
构造做法：
1、饰面层
2、40厚C20细石混凝土，内配筋Ø6@150双向，平面四周（沿墙和水沟边）设伸缩缝，缝宽20 mm，缝内嵌密封膏；平面内间距≤3000mm设分仓缝，预先嵌木条；
3、弹性体改性沥青聚酯胎卷材SBS 3+3型（或自粘式防水卷材-待研究），(防水涂料加强地漏、管道周边，返上结构面不少于300mm，水平面不少于250mm）；
4、最薄处20厚1：2.5水泥砂浆找平层，坡度2%；
5、挤塑板保温层；
6、S6抗渗钢筋混凝土屋面结构板。
关键质量控制点：
1、坡度；
2、防水材料、配比、厚度的验收和检查；
3、防水层、吊洞完毕后12小时蓄水检查渗漏；
4、防水材料的上返高度；
5、排气管的设立（规定排气管伸入排水口，并下弯100mm）；
6、分隔缝的施工；
7、屋面落水口应比防水层低10-15mm，且做成喇叭口。对立管洞口要洒水湿润洞壁和管面，在粘结面刷一道108胶水泥浆，先灌10-15mm厚1:2水泥砂浆，再灌砼，用铁棒捣实，刮平表面，第二天刷嵌一层JSⅠ型防水材料，再补10-15mm厚1:2水泥砂浆，凹10mm左右。待修补料终凝后进行蓄水12h实验，做到不渗水。

节点大样图：

烟道出屋面（不上人）节点详图 烟道出屋面（上人）节点详图

女儿墙防水节点

4.5.2不上人平屋面防水建筑做法
通用说明：排水体系是找坡、明沟、排气有机的结合，明沟设立根据屋面形状及图纸，保证排水通畅、迅速；
构造做法：
1、弹性体改性沥青聚酯胎卷材SBS 3+3型（优选PEAL） (防水涂料加强地漏、管道周边，反上结构面不少于300mm，水平面不少于250mm）；
2、最薄处20厚1：2.5水泥砂浆找平层，坡度2%；
3、聚苯保温层；
4、S6抗渗钢筋混凝土屋面结构板。
关键质量控制点：
1、坡度；
2、防水材料、配比、厚度得验收和检查；
3、防水层、吊洞完毕后24小时蓄水检查渗漏；
4、防水材料的上返高度；
5、排气管的设立（规定排气管伸入排水口，并下弯100mm）；
6、分隔缝的施工。
节点大样图：参上人屋面节点图。

4.5.3种植屋面防水建筑做法
通用说明： PVC-N有良好的抗穿孔性,当屋面设计菏载局限性时可以考虑取消第3步40厚细石砼C20保护层
构造做法：
1、300~600厚种植土；
2、专用滤水层片材（上覆无纺布）
3、40厚细石砼C20（配筋双向φ6＠150）保护层；每6X6设分仓缝并用油膏填嵌；
4、塑料薄膜隔离层；
5、SBS
