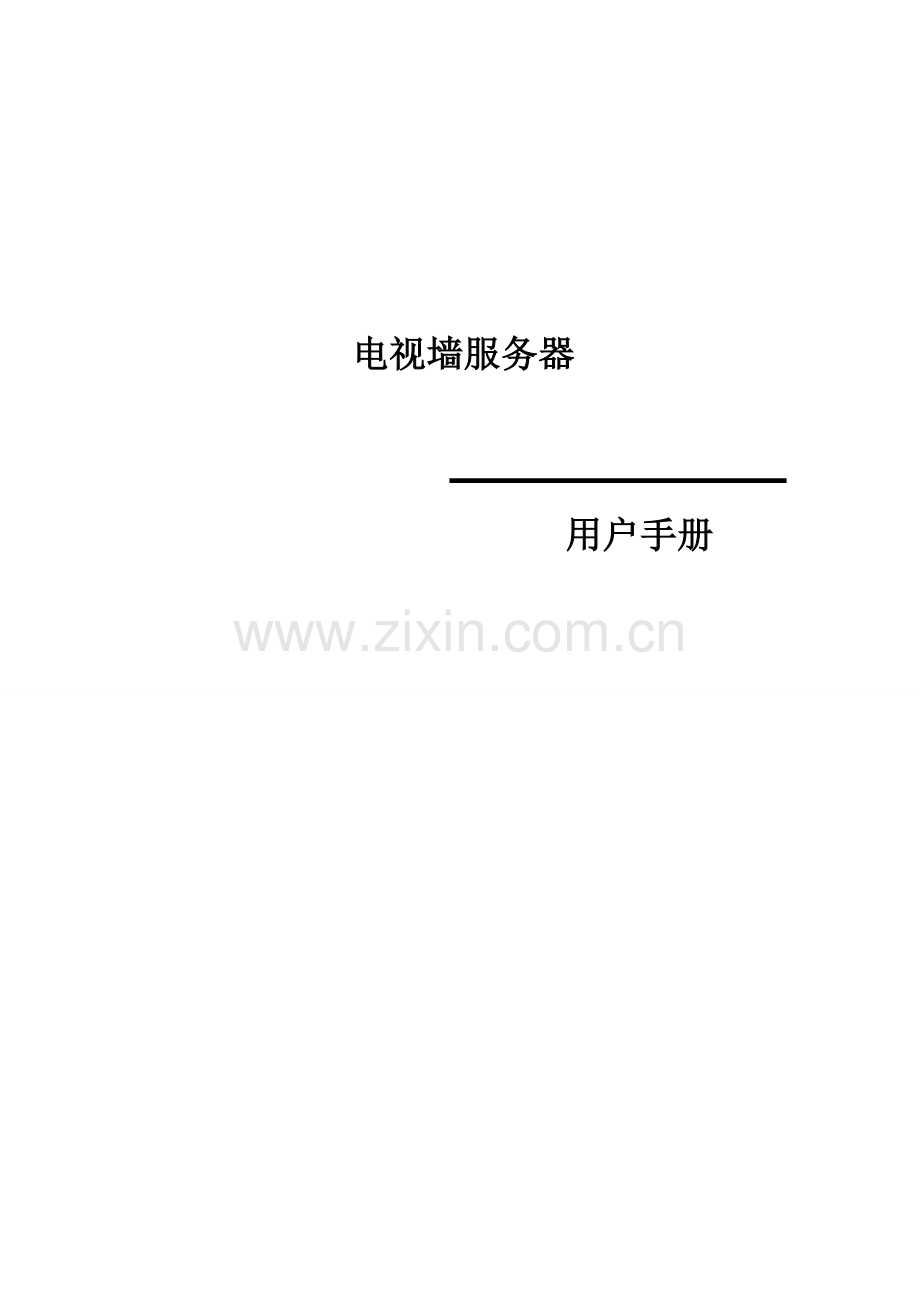

电视墙服务器

用户手册

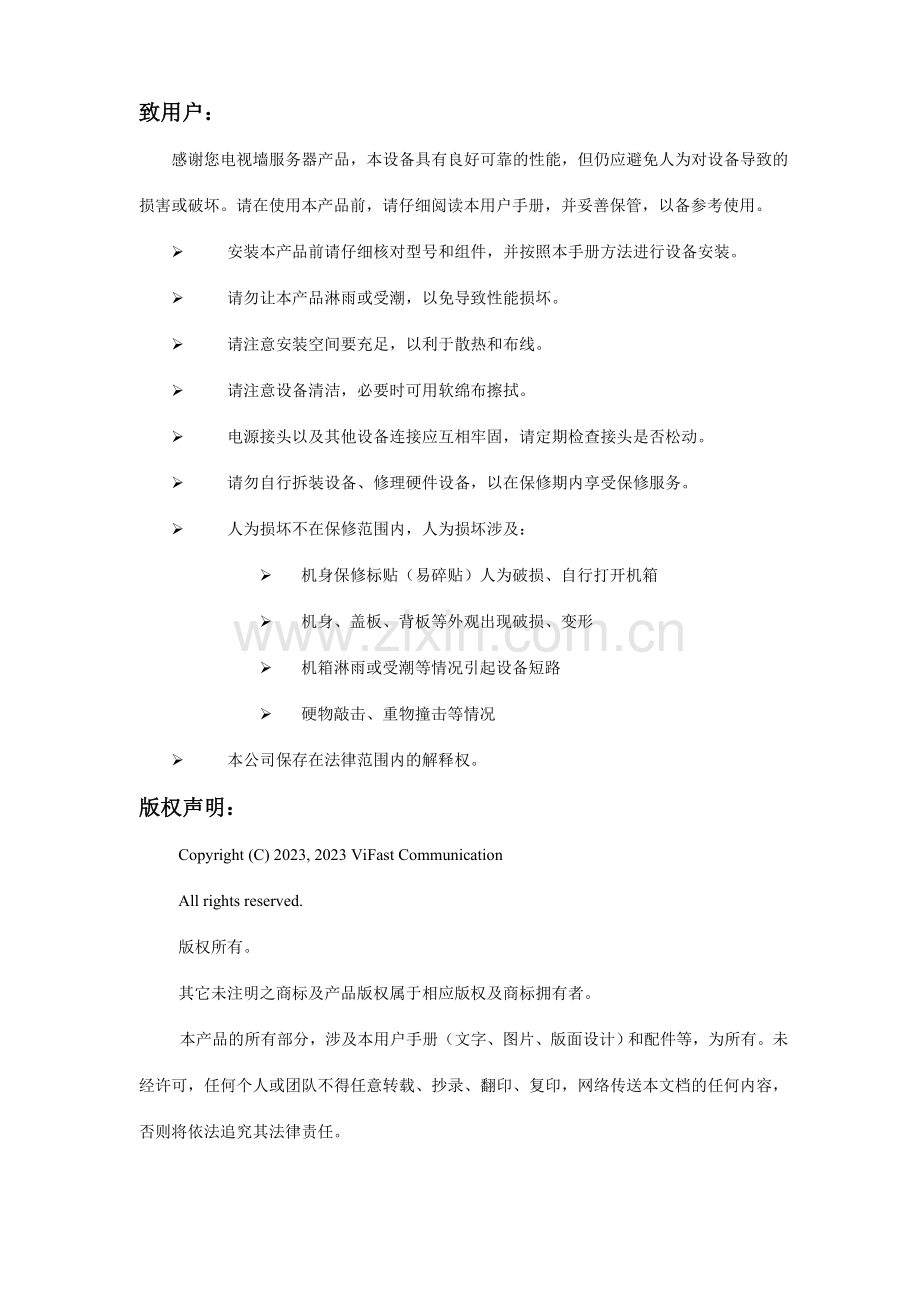

致用户：
感谢您电视墙服务器产品，本设备具有良好可靠的性能，但仍应避免人为对设备导致的损害或破坏。请在使用本产品前，请仔细阅读本用户手册，并妥善保管，以备参考使用。
Ø 安装本产品前请仔细核对型号和组件，并按照本手册方法进行设备安装。
Ø 请勿让本产品淋雨或受潮，以免导致性能损坏。
Ø 请注意安装空间要充足，以利于散热和布线。
Ø 请注意设备清洁，必要时可用软绵布擦拭。
Ø 电源接头以及其他设备连接应互相牢固，请定期检查接头是否松动。
Ø 请勿自行拆装设备、修理硬件设备，以在保修期内享受保修服务。
Ø 人为损坏不在保修范围内，人为损坏涉及：
Ø 机身保修标贴（易碎贴）人为破损、自行打开机箱
Ø 机身、盖板、背板等外观出现破损、变形
Ø 机箱淋雨或受潮等情况引起设备短路
Ø 硬物敲击、重物撞击等情况
Ø 本公司保存在法律范围内的解释权。
版权声明：
Copyright (C) 2023, 2023 ViFast Communication
All rights reserved.
版权所有。
其它未注明之商标及产品版权属于相应版权及商标拥有者。
本产品的所有部分，涉及本用户手册（文字、图片、版面设计）和配件等，为所有。未经许可，任何个人或团队不得任意转载、抄录、翻印、复印，网络传送本文档的任何内容，否则将依法追究其法律责任。

目 录

第一章 安装指南 1
1.1 产品组件 1
1.2 安装条件 1
第二章 系统简介 2
2.1 产品介绍 2
2.2 功能描述 2
第三章 使用说明 4
3.1 设备安装 4
3.2 登录管理平台 6
3.3 终端列表管理 9
3.4 用户分组管理 10
3.5 的设立及管理 14
3.6 修改IP地址 15
3.7 会场配置 16
3.8 通道管理 17
3.9 分屏功能及发送I帧请求 20
3.10 系统设立 21
3.11 恢复出厂设立 24
3.12 系统升级 25
3.13 系统调试 26
3.14 Web网页管理 27

第一章 安装指南
1.1 产品组件
您在收到产品后，请仔细检查包装中包含的组件是否齐备。若发现有缺少或损坏的情况，请立即与您的经销商联系。
产品包装中包含下列产品组件：
★ 电视墙服务器 1台
★ L型支架 1对
★ L型支架固定螺丝 9个
★ 电源线 1根
★ 网线 2根
★ 用户手册（中文、英文） 各1本
★ 保修卡 1张
★ 软件安装光盘 1张
★ 系统恢复U盘 1个
1.2 安装条件
产品对于安装环境没有特别的规定，但在安装前最佳注意以下问题：
★ 环境温度和湿度符合设备规定
★ 安装空间充足，利于散热和布线
★ 电源电压稳定

第二章 系统简介
2.1 产品介绍
自主开发的、支持ITU-T H.323通讯协议的通用型分离式高清楚电视墙服务器产品，可以很好的满足高端视频会议用户对于高清楚、多画面视频观看的需要，并且可以轻松升级原有用户已经建成的视频会议系统。
兼容所有符合H.323视频会议标准的MCU，在MCU一端无需任何参数修改即可实现多画面、高质量的视频输出。配合所有符合H.323视频会议标准的MCU使用时，不会占用额外的网络带宽资源，对原有视频会议系统不会产生任何影响。提供高达8路DVI独立输出，通过视频线直接连接到拼接屏、电视机、监视器、投影仪或其它显示设备上，每个画面的帧率为30-60帧/秒。
秉承了一贯的务实、高效、高性价比的传统，必将成为用户完善系统功能、提高系统品质的首选产品。
2.2 功能描述
² 世界领先的高清解码能力
² 多路1080P 60帧解码输出，画面清楚流畅
² 真正三百万像素高清画面输出
² 业界最强的高带宽解码能力
² 世界领先的多画面合成技术，支持多种分屏模式
² 业界最强的后台解码能力
² 业界最强的多会场输出能力
² 独特的端口复制预览功能，支持同一路视频的复制输出，实现会场的后台预览操控
² 支持远程多画面预览及监控
² 专用控制软件，多台设备通过统一界面操作
² 使用距离不受限制，合用本地、异地会场
² 最强的稳定性，真正服务器架构并采用嵌入式系统，支持7×24运营模式
² 最强的兼容性，可与各品牌MCU、会议终端及数字监控设备配合使用
² 最全功能设计，通过3C认证、RoHS认证、CE认证、ISO9001认证等
² 电视墙服务器唯一专利
² 标准3U、19英寸上架设备

第三章 使用说明
3.1 设备安装
1． 将硬件设备安顿于相应的机柜中。
2． 将电源线接入设备后面板中的电源插口，将网线接入设备后面板的网络接口（默认LAN1口），接线时请注意接线的牢固和稳定，以免影响设备的使用。
3． 将网线的另一端接入镜像互换机的监控端口，MCU的网线接入镜像互换机的被监控端口。如图3-1-1

图3-1-1

4． 通过DVI线等，将后面板的输出接口（DVI1-DVI8）与显示设备相应连接。输出接口支持数字信号和VGA信号混接。的DVI视频输出接口的顺序如图3-1-2所示。

图3-1-2
5． 开机及启用设备。拟定接线无问题后，一方面打开设备后面板上电源接口左侧的电源开关，拟定电源启动后，再轻按设备前面板上的电源开关按纽。
6． 关机及停用设备。长按设备前面板上的电源开关按钮3-5秒后松开按钮，设备将启动关机程序。设备停止运营后，再按下后背板上的电源接口左侧的电源开关。
7. 假如安装电视墙控制软件的电脑更换，需要在新的电脑上安装管理软件，若需保存本来的配置，请进行如下操作：
（1）若本来安装管理软件的电脑系统是Windows XP系统，需要到本来电脑的管理软件安装途径下将所有后缀名为db的文献和后缀名为ini的文献，拷贝复制到新的电脑的管理软件安装途径下。
（2）若原安装管理软件的电脑系统是Windows 7系统，需到控制面板外观将文献夹选项修改为“显示隐藏的文献和文献夹”，同时到
“c:\用户\登录用户\AppData\Local\VirtualStore\Program Files(x86)\\ctl”途径下将所有后缀名为db的文献和后缀名为ini的文献，拷贝复制到新的电脑的
“c:\用户\登录用户\AppData\Local\VirtualStore\Program Files(x86)\\ctl”途径下。

3.2 登录管理平台
启动后，请参考如下方法进行设备的连接、配置。
1． 获取IP地址。的IP地址见设备后面板的网络接口上方标签所示；也可通过运营安装附件中的光盘里的“FindServerIP.exe”，查询LAN1的IP地址。无需特定网段即可查询。
2． 修改网段。将你的计算机的IP地址修改为与一个网段，保证可以ping通IP地址。
3． 安装软件。从安装附件里的光盘中获取远程电视墙服务器管理软件安装包“管理软件”，安装管理软件。
4． 运营软件。安装完毕后，运营管理软件“ctl”。软件运营后会出现如图3-1的登陆界面，用户名和密码默认为“admin”（若安装控制软件的电脑有多个IP地址，请选择能与互通的IP地址），软件登陆界面如3-2-1所示。

3-2-1 登录界面
5． 登录平台。点击图3-2-1中“OK”选项以登录系统，登陆成功之后就会出现图3-2-2的提醒框；点击“拟定”进入TVW管理平台界面，如图3-2-4。若登陆不成功会提醒“连接犯错”，请再次检查设备是否对的连接，如图3-2-3。（为保证系统安全，请尽快修改默认登录密码，可在WEB管理页面进行密码的修改，请按照第32页修改密码的方式进行修改，修改完毕后，TVW管理平台以及WEB管理界面的密码均改为新的密码。）

图3-2-2 登陆成功

图3-2-3 未登陆成功

6． 管理界面功能简介。成功登陆后，进入管理平台界面，如图3-2-4。

图3-2-4 TVW管理平台界面
TVW 终端列表：终端列表管理和用户分组管理
TVS-W管理界面：添加名称、IP地址、更改网络IP及重启设备
会场配置：添加、更改、删除会场、导入组成员和号码本导入
通道管理：可对终端进行分屏，轮询及窗口的设立
系统设立：显示控制、高级参数设立、语言设立和恢复出厂设立
系统升级：将选择的系统升级的文献上传及获取版本信息
系统调试：可看到调试信息，也可以对Payload值添加、更改及删除
3.3 终端列表管理
左侧导航栏里点击TVW终端列表可进行终端管理及用户分组管理。
1． 添加终端，先在终端列表管理下面添加终端名称、源IP地址。目的地IP地址默认即可（0.0.0.0），点击“拟定”完毕添加，如图3-3-1所示（以某会议终端及源IP地址为例）。

图3-3-1添加终端
2． 删除终端，选定要删除的终端名点“删除”，可以对该终端删除，如图3-3-2所示。

图3-3-2删除终端
3． 编辑终端，选定要编辑的终端名点“编辑”可对这个终端进行编辑修改，如图3-3-3所示。

图3-3-3编辑终端
4． 若需要解码图像是MCU广播到某个特定终端视频时，目的IP地址要填写终端地址，源IP地址填写MCU地址。

3.4 用户分组管理
用户分组管理，可对终端进行分组管理。
1． 添加分组，点击“添加分组”，输入终端分组名称及终端分组描述，点击“拟定”完毕，如图3-4-1所示。

图3-4-1 添加分组
2． 编辑分组，选定要编辑的分组名称点击“编辑分组”，可以更改该终端分组的名称及描述，如图3-4-2所示。

图3-4-2 编辑分组
3． 删除分组，选定要删除的分组名称点击“删除分组”，可以对该分组进行删除，如图3-4-3所示。

图3-4-3 删除分组
4． 定义组成员，先选定分组名称，再点击“定义组成员”，如图3-4-4所示。

图3-4-4 定义组成员

5． 选定终端列表里的终端，点“添加”，组成员列表里出现该终端，如图3-4-5所示。

图3-4-5添加组成员
6． 点“所有添加”可把终端列表里的终端所有添加到组成员列表里，如图3-4-6所示。

图3-4-6 所有添加

7． 删除组成员，先选定组成员列表里想要删除的终端名称，点击“删除”，将直接删除选定的终端，图3-4-7所示。

图3-4-7 删除
8． 点击“所有删除”可把组成员列表里的终端所有删除，如图3-4-8所示。

图3-4-8 所有删除
3.5 的设立及管理
1． 左侧导航栏里点击TVW管理界面可进行的设立及管理，填写电视墙名称，填写IP地址后点击添加按钮就可添加电视墙，如图3-5-1所示。

图3-5-1 管理界面
2． 添加电视墙后，在左边导航栏将出现您所添加的电视墙。左边导航栏内点击添加的电视墙的“会场配置”、“通道管理”、“系统设立”、“系统升级”、“系统调试”可以进入相应的参数配置页面，如图3-5-2所示。

图3-5-2 配置界面选择
3.6 修改IP地址
若要修改的IP地址，软件界面左边的导航栏里点击TVW-D管理界面项后，可在右方进行IP地址的修改，修改界面如3-6-1所示。

图3-6-1 IP地址修改位置
1． 一方面在电视墙地址栏输入要修改的的IP地址，点“连接TVW”按钮。连接成功后，在下面的地址栏里就会出现从的网卡上获得的IP地址。
2． 然后在“IP地址”、“子网掩码”、“网关”栏输入更改的内容后，点“设立生效”，弹出提醒框，拟定后会自行重起，如图3-6-2所示。设备重启后，在控制软件里填写的IP为新IP即可。

图3-6-2 IP地址修改成功界面

3.7 会场配置
所谓“会场配置”，是指将预备显示的所有会场进行设立，又叫后台解码或后台终端配置，在会场配置里配置的会场，都会对其进行解码。配置方法如下：
1． 在下边的源IP地址栏输入会场IP地址（终端的IP地址），目的IP地址默认即可（0.0.0.0）。设立字幕（支持中、英文输入）、主流模式(三流与四流合用于网真视频终端的第三路视频流与第四路视频)，后点击“添加”。添加后，点击“设立生效”该会场就添加到上边的列表中，如图3-7-1所示。

图3-7-1 后台解码配置
2． 点击上方列表中的某一会场，下方就会显示出其相应的设立，可对其进行修改，修改后点击“更改”，然后点“设立生效”即可；也可将该会场删除，“删除”后，点击“设立生效”完毕本次操作。
3． 若需要解码图像是MCU广播到某个特定终端视频时，目的IP地址要填写终端地址，源IP地址填写MCU地址，如图3-7-2所示。

图3-7-2 会场“更改”界面
4． “所有删除”按钮可以一次性的将后台解码配置的所有会场删除。“导入组成员”、“号码簿导入”两个按钮在配置完“TVW终端列表”的界面后可用。
注：将所有的需要解码的会场配置完毕后，要点击“设立生效”按钮，此时系统会重新载入配置文献，需要稍等2秒钟会弹出提醒框载入配置文献成功。
3.8 通道管理
所谓“通道管理”，又叫前端显示配置，就是分别配置每个显示端口要显示的会场。不同显示端口可以配置不同的会场，每个显示端口可以配置一个会场，也可以配置多个会场。
界面显示的8个窗口分别相应电视墙的8路输出端口，若想让某个端口显示某个会场，只需把要显示的会场添加到相应端口即可。还可以在一个端口内添加多个会场让其进行轮询显示或者分屏显示，同时支持输出预案保存与载入。
配置方法如下：
1． 完毕“会场配置”后，“通道管理”界面显示如3-8-1所示。

图3-8-1 通道管理
2． 只需在“可选终端列表”下方选中相应的会场，然后按住鼠标左键将其拖到想要放的“入选终端”的相应端口区内松开鼠标左键即可完毕端口配置。或者在“可选终端列表”内单点鼠标右键进行调配画面输出显示通道以完毕端口配置，如图3-8-2所示。

如图3-8-2端口配置
3． 假如想删除某个端口里的会场，选中想要删除的会场点击鼠标右键，点击弹出的删除按钮即可。
4． 轮询功能。在“入选终端”的显示端口配置里配置多个会场后，若不启动自动轮询，可以通过鼠标左键点击端口内的某会场，就可以使该端口显示相应的会场（端口内哪个会场有黑条，表达该端口正在显示该会场）。若要轮询显示该端口配置的多个会场，须将轮询开关勾选打开。在“时间间隔”下方，填写轮询时间，单位为s（秒），勾选“轮询”，该端口就开始轮询配置好的会场。每个端口的轮询时间可以不相同。
5． 预案管理。若想使用输出预案，可以先设立好各输出端口，点击“保存预案” ，填写所保存的预案文献名称即可(文献名必须为*.ini)。若需要载入该预案时，选择相应保存途径导入即可。
3.9 分屏功能及发送I帧请求
若您选配了分屏模块，可在“分屏设立”的下拉列表里面选择相应的分屏模式。在控制软件通道管理的列表里选定需要请求发送I帧的在线终端，再点击下方“发送I帧请求”按钮即可完毕手动请求I帧。如图3-9-1为配好轮询、分屏及发送I帧请求的界面：

如图3-9-1 轮询、分屏及发送I帧请求配置

3.10 系统设立
1． 在“系统设立”界面里，可以控制字幕的显示，比如颜色、位置、大小等多种设立；也可设立图像的显示，涉及图像亮度值、输出分辨率，恢复出厂设立等。设立完毕后要点击设立生效按钮，如图3-10-1。

图3-10-1 字幕、图像等设立

2． 在系统设立中间位置可以设立图像的显示，涉及图像亮度值、输出分辨率，恢复出厂设立等；最下方是MCU、终端与转发类型的设立。
3． 认证设立。需填写-R的IP地址、认证用户的用户名和密码。如图3-10-2所示。认证用户的用户名和密码是在-R的WEB管理页面中的用户管理处添加，添加的规则是“用户名必须是以TVW开头的字符串，用户权限必须是guest用户”。如图3-10-3所示。
图3-10-2 认证设立

图3-10-3 -R添加guest用户

4． 1080P 60帧终端的设立
注意：当终端设备为1080P60帧时，在“终端类型”处，选择“1080P 60”，方可正常对1080P 60帧的终端进行解码输出。设立完毕后，点击“设立生效”，如图3-10-4。

图3-10-4 1080P 60帧设立界面
5． 华为、华三、中兴、迪威MCU的I帧请求设立
当MCU类型为华为、华三、中兴、迪威时，在“MCU类型”处选择相应的MCU品牌，即可实现与该品牌MCU的I帧请求功能。若备份MCU的IP地址填写，则在向MCU发送I帧请求的同时也向备份MCU发送I帧请求。
设立完毕后，点击“设立生效”。如图3-10-5所示。

图3-10-5 MCU I帧请求功能
6． 其他品牌MCU时选择通用的“普通”模式即可。设立完毕后，点击“设立生效”。如图3-10-6所示。

图3-10-6 普通MCU及终端
7． 显示模式的设立。可设立“截边显示”和“拉伸显示”两种模式可供选择。
1) 截边显示，指当信号源的图像原分辨率与显示设备分辨率不一致时，为保证长宽比显示的一致性，也许会才减掉部分外边沿。
2) 拉伸显示，指当信号源的图像原分辨率与显示设备分辨率不一致时，为保证图像的完整性，也许会适当对长宽比进行放缩显示。
3.11 恢复出厂设立
若要恢复出厂设立，除了恢复出厂设立按钮外，也可通过设备随机附带USB硬件恢复出厂设立功能。在开机状态下，只需将USB盘插入USB接口，设备会自动重启，重启后即恢复为出厂设立。（设备的IP地址恢复成出厂默认，登录的用户名密码恢复成出厂默认，所有配置信息会恢复为出厂默认值）。
注意事项：
1． 在恢复出厂设立过程中，请保证U盘没有被写保护。
2． 为方便下次的恢复，在完毕本次恢复后，请进行如下操作：
1) 在U盘根目录下找到名称为“FTP”的文献夹，文献夹中有一个“restore.ini”的文献，如图3-11-1所示：

图3-11-1 找到“restore.ini”文献
2) 用记事本打开“restore.ini”文献，将restore的值由0改为1，,保存后退出。如图3-11-2为修改前的图示，图3-11-3为修改后的图示。

图3-11-2 restore值修改前的图示

图3-11-3 restore值修改后的图示
3.12 系统升级
本设备提供远程功能，点击相应的“系统升级”子导航栏出现的界面上可以看到系统升级的配置，如图3-12-1。点击“选择文献”找到文献上传的对的途径，点击“上传文献”。
注：请选择文献名为“-MCS-TVW1000D.exe”的文献进行升级。

图3-12-1 升级设立
3.13 系统调试
系统调试选项显示解码状态信息，重要是为厂商调试提供的快速入口，用户一般无需在此处进行操作，如图3-13-1所示。

图3-13-1 系统调试界面
“调试信息”可观测当前电视墙解码的状态信息，状态信息的格式为：
“Payload值 视频编码格式 分辨率 丢包数／收到的总数据包数”，例如“105 H264 1920*1080 2／10000”。表达电视墙解码该会场的视频流图像为H264编码的，编码的标志位（Payload值）为105，图像的分辨率为1920*1080，总共收到10000个视频数据包，其中有2个丢包。
“高级调试”可设立需要解码视频流的“编码标志位”（Payload值）。
“解码设立”区域内的“解码标志位”设立的值，表达带有这些标志位的视频流会被分离出来进行解码。
若“H.264加速解码”内“H.264标志位”没有进行设立，将使用标准解码器进行解码，若“H.264加速解码”区域内设立了该标志位，则该标志位的视频流会使用专用H.264加速解码器进行解码，解码效率更高。（若解码非H.264视频码流，H.264加速解码区内的标志位无需添加设立。）
3.14 Web网页管理
1． 登录WEB界面。通过Web网页也可以实现对的管理，一方面运营IE浏览器，在地址栏输入的IP地址，如图3-14-1所示（示例的IP为192.168.1.141）。

图3-14-1 登陆Web
2． 输入地址信息后出现如图3-14-2登录界面，输入用户名、密码进行登陆（默认均为admin）。在登入WEB控制界面后，请及时进行密码的修改。参见本章第“7”条（第32页）进行修改。

图3-14-2 登陆界面

3． 语言选择。进入 Web网页后，一方面对语言进行选择，目前网页提供中英文双语，如下图所示，默认为中文。可在右上方进行语言的选择。如图3-14-3为中文页面。

图3-14-3 中文页面

4． 查看系统状态。点击“系统设立-系统状态”，显示当前负载的数据，如图3-14-4。

图3-14-4 系统状态界面

5． 查看配置文献。点击“系统文献”，显示的系统配置文献，可以对这些文献进行下载备份和删除的操作，如图3-14-5所示。

图3-14-5 系统文献界面

6． 查看系统日记。点击“系统日记”，可以查阅到服务器的日记记录，方便对设备进行平常管理记录和故障排查等，如图3-14-6所示。

图3-14-6 系统日记界面

7． 修改密码。点击“修改密码”，可对默认密码进行修改，如图3-14-7所示。先输入用户名“admin”，输入旧密码，然后输入新密码和确认一次新密码，点击确认，密码修改成功。如填写有误可点击重置按钮重新输入。WEB和控制界面的用户名和密码的修改是一致的，在此处进行修改。

图3-14-7 修改密码界面

8． 时间同步。点击“时间同步”，点击“同步”按钮，服务器时间会自动与操作PC时间同步。如图3-14-8所示。（注意：请保证PC机的当前时间无误）

图3-14-8 时间同步界面

9． 远程重启。点击“系统重启”，可远程对进行重启操作，在弹出对话框点击“拟定”按钮，设备进行重启操作；点击“取消”按钮，设备放弃重启操作，如图3-14-9所示。

图3-14-9 系统重启界面

10． 查看系统信息。点击“产品信息-系统信息”，可查看本台设备的系统信息，如版本号等，例如图3-14-10。

图3-14-10 系统信息
