狄耐克产品使用手册.doc

目 录
一 系统概述………………………………………01
二 系统操作………………………………………04
三 系统编程………………………………………11
四 系统配置及选材………………………………22
五 系统原理图……………………………………25
六 系统连线示意图………………………………31
七 安装调试………………………………………35
八 系统各部件的安装说明………………………37

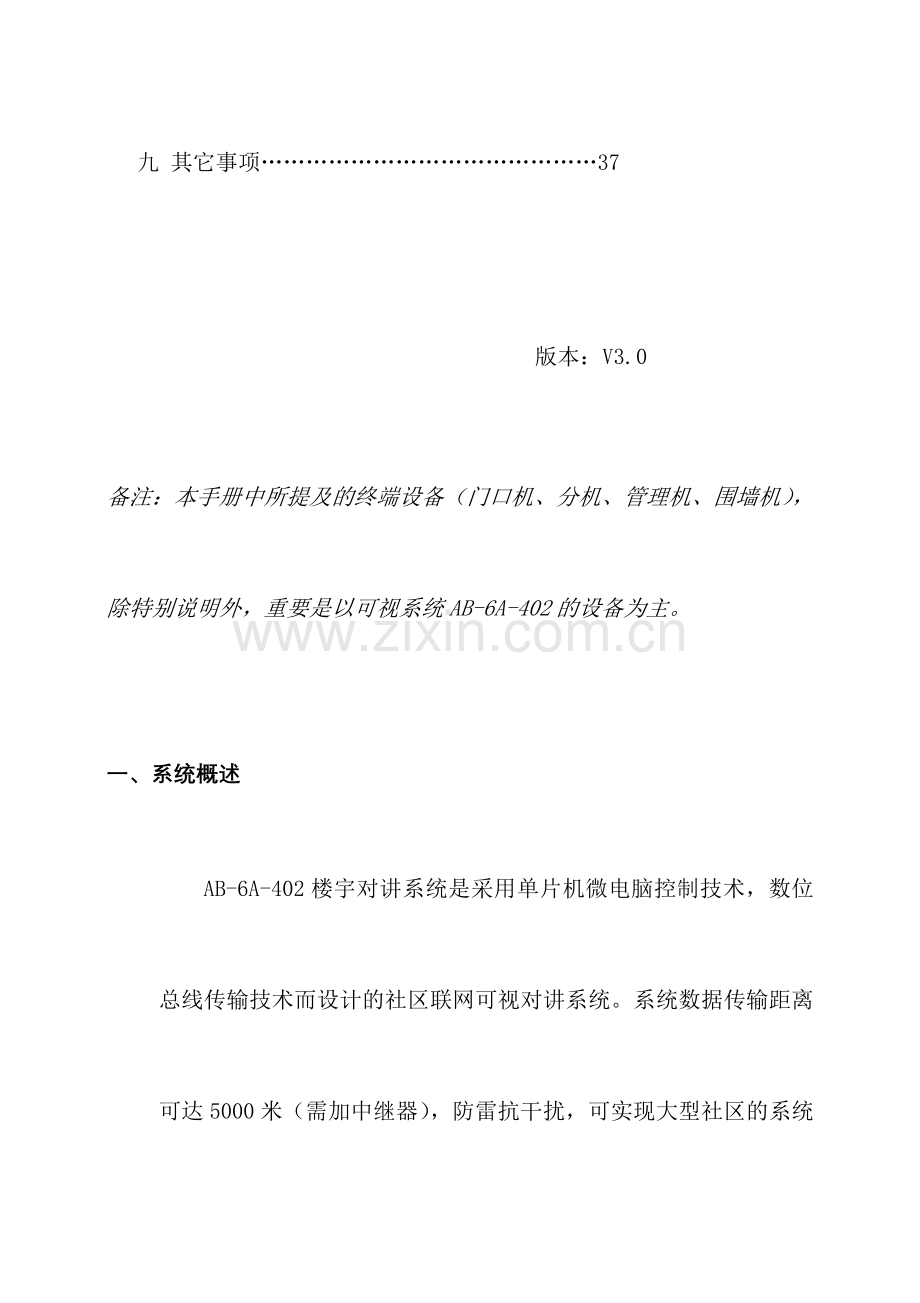

九 其它事项………………………………………37

　　　　　　　　　　　　　　　　　　　版本：V3.0
备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，重要是以可视系统AB-6A-402的设备为主。
一、系统概述
AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的社区联网可视对讲系统。系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型社区的系统联网。AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。两种系统重要合用于高楼大厦房型。
整个系统由门口主机(带联网功能)、室内分机、楼层互换机、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网互换机等设备构成。（见下表）
产品名称
产品型号
重要功能特点
门口主机
AB-402D
高亮度键盘背景灯；最大容量可达999999户；6位数码显示各种提醒信息；彩色/黑白CCD摄像头，具有红外夜视功能；超强联网功能，同所有联网型主机联网；密码开锁，感应卡开锁，遥控开锁；兼容非可视分机。
室内分机
AB-402M
4寸CRT显像管/4寸、5寸、5.6寸彩色液晶屏；与管理中心双向对讲，可遥控开锁，监视门口机；紧急求助功能。
楼层互换机
AB-402A/B
抗干扰性强，户户故障隔离，带视频分派。合用于每层2、4、6、8户。402A为非免提互换机。402B为免提互换机。
楼层互换机
AB-401A/B
非可视互换机。其它与AB-402A/B相同。

主机电源
UPS-DP
门口主机电源，带后备电池，DC12V输出。
互换机电源
UPS-P
可供电8台AB-402A/B，室内分机由402A提供电源；DC18V输出，配有备用电池。
管理中心
AB-602C
可呼喊社区内任一用户分机，并进行双向对讲；自动辨认门口主机、用户分机呼喊，发出不同的振铃声；自动显示报警信息：楼号、层号、房号，醒目报警信号灯提醒；按FIFO原则自动记录最新32组报警信息；管理9999个单元门口机，连接99个管理中心。
管理中心
电源
AB-UPS-CP
DC18V输出，带后备电池。
多门选择器
AB-602DS
视频矩阵切换功能，四进四出。
围墙机
AB-402WD
可呼喊社区内任一用户分机。其他功能同AB-402D。
信号中继器
AB-602SR
扩展社区联网功能，实现信号中继；双向数据解码、纠错；联网信号线长度每超过600米时配置一台。
联网互换机
AB-602VAP
8分支，带视频分派及信号中继功能。重要应用于联网主干线信号切换。
◇ 编码门口主机AB-402D
长×宽×厚(mm)
外形尺寸：316×136×56
开孔尺寸：280×114×34

◇ 可视室内分机
长×宽×厚(mm)
外形尺寸：220×205×65（AB-402M）
235×188×50（AB-402MQ）

◇ 楼层互换机（AB-402A，AB-402B）
长×宽×厚(mm)
外形尺寸：126*150*40

◇ 主机电源/互换机电源/管理中心电源
（UPS-DP/UPS-P/UPS-CP）
长×宽×厚(mm)
外形尺寸：190×180×73

◇ 管理中心（AB-602C）
长×宽×厚(mm)
外形尺寸：430×260×55 mm
二、系统操作
（一）门口机（402D）与用户分机通话
1.来访者键入用户分机号码，若号码对的，则门口机发出悦耳的回铃声，呼喊开始。若号码错误或该分机不存在，则通过短暂等待后，门口机将显示“Err”，然后返回至待机状态。
2.若呼喊有效，分机发出悦耳的振铃声，同时来访者的影像亦将出现在可视分机的显示屏上。此时用户摘机，可与来访者通话。
3.在通话中，用户可按开锁键，打开相应门的电控锁。
4.在呼喊或通话过程中，门口机上的“*”键被按下，则门口机当前的呼喊或通话被取消，返回到待机状态。
5.若呼喊时间超过25秒，用户仍未摘机，系统放弃本次呼喊，返回到待机状态。
6.当通话时间超过45秒，系统自动切断通话。
7.以下情况，门口机处在忙状态：
当管理中心与用户分机通话时，门口机显示屏显示“busy”。当分机监视门口机时，门口机显示屏显示“MONI”。
（二）门口机呼喊管理中心
在待机状态下，按下门口机键盘上的“*”键：
1.若管理中心忙，则门口机显示“busy”并返回至待机状态。
2.若管理中心不忙，门口机将显示“CENr”，并打开CCD送出视频信号，同时发出回铃声；管理中心振铃，显示门口机的编号“d ****”，并显示该门口机影像。此时，值班人员可摘机，即可与门口机进行通话，通话限时为45秒。
3.在呼喊或通话中，若门口机的“*”键被按下，则放弃本次呼喊。
4.通话状态下按下管理中心的开锁键，则相应门的电控锁将被打开， 同时管理中心会发出一声“嘀”的开锁确认音，门口机显示“oPEn”，并发出一声“嘀”。
（三）密码开锁和刷卡开锁
1.32组公共密码开锁
门口机待机状态，按“#”键，门口机将显示“No”，再按“#”键，门口机显示“----”，此时，输入任意一组公共密码，若密码对的，门口机启动电控锁，同时显示“oPEn”。否则回到待机状态。
2.刷卡开锁功能
将已在门口机中注册的ID卡距离门口机读卡头正上方5cm内的位置，以每秒低于30cm的速度平行晃过，即可开锁。注意：在管理中心与用户分机通话或分机监视门口机时，不影响门口机的刷卡开锁功能。
（四）用户分机呼喊管理中心
在摘机状态下按分机的呼喊键，开始呼喊管理中心。
1.若系统处在忙状态，分机会发出听到3声“嘀”，并返回至待机状态。
2.若系统处空闲状态，则分机从听筒中可听到回铃声，此时：
a.若分机挂机，则放弃呼喊。
b.若管理中心摘机则进入通话操作。
c.若25秒后管理中心仍未摘机，则系统自动切断，放弃本次呼喊。
3.紧急报警功能：挂机状态按下呼喊键超过2秒，可实现紧急报警。
（五）可视分机监视门口机
在挂机状态下按分机的监视键，就能监视门口机。监视过程中再一次按监视键，则关闭CRT结束监视。若在监视的状态下按下开锁键，可启动大门电控锁并关闭CRT结束监视。
（六）防拆功能（可选）
假如门口主机面盖被打开，门口主机立即向管理中心发送报警信号，管理中心发出声光报警信号。
管理中心按警情键，管理中心显示图1-7,再按警情键，管理中心显示图1-8，“******”代表门口主机的地址号码。
（七）门磁信号检测功能（可选）
假如主机所连接的大门，打开时间超过120秒，则主机向管理中心发送报警信号，管理中心发出声光报警信号。
管理中心按警情键，管理中心显示图1-7,再按警情键，管中心显示图1-8，“******”代表门口主机的地址号码。

门打开：门磁信号NC与地线断路
门关闭：门磁信号NC与地线短路
（八）管理中心操作说明
1.管理中心呼喊用户分机
管理中心可通过键盘输入“门口机号+分机号”或通过“呼喊查询+速拨”的方式呼喊任何一台用户分机。
A.在待机状态下摘机，液晶背光灯亮（图1-1），此时，可依次输入门口机号、分机号（图1-2），再按“#”键，发送呼喊号码（图1-3）（也可在挂机状态下输入门口机号、分机号后提起手柄，自动发送呼喊号码）。若该号码对的，则被呼喊分机开始振铃，管理中心发出回铃声，等待分机摘机，分机在规定期间内（25秒）摘机，即可进入通话状态（图1-4）。在输入数字过程中，按“*”键或挂机将返回到待机状态。
请输房号：
　　　**

退出请按“*”
狄耐克电子
**月**日　**：**
星期*
.com

图1-1　　　　　　　　　　　　图1-2
通话中。。。
　　　******

挂断请按“*”
呼喊住户
　　　******

挂断请按“*”

图1-3　　　　　　　　　　　　图1-4
B.快速拨号
在查阅呼喊记录过程中，可按“速拨”键，快速拨出当前显示的用户分机号码。
2.管理中心之间通话
A.在待机状态下摘机，液晶背光灯亮，此时按“#”键，管理中心显示如图1-5，输入两位管理中心号码，再按“#”键，发送呼喊指令（也可在挂机状态下按“#”键，输入两位管理中心号码后提起手柄，自动发送呼喊指令），开始呼喊另一台管理中心，若被叫管理中心摘机，则开始通话。
请输中心号：

退出请按“*”

图1-5
B.主管理中心的号码为“00”，副管理中心的号码为“01”至“99”之间的任意两位数。
3.监视门口机
A.输入门口机编号（最大4位），按监视键显示如图1-6。在监视过程中，再按一次监视键或“*”键，即可取消监视。
监视中。。。
　　　　***

退出请按“*””

图1-6
B.每次监视时间为25秒，监视过程中门口机有任意键按下都将结束监视。
C.若被监视的门口机正忙，则显示“系统忙”。若连接不上门口机则显示“通信错误”。
D.若输入门口机编号后，25秒仍未按“监视”键，自动转入待机状态。
4.查询报警信息
A.待机状态下，按警情键，管理机将显示如图1-7，再按警情键，依次显示报警具体信息如图1-8。警情：“--------”，如有警情则显示“A”，第一位“A”代表紧急防区；第二位“A”代表24小时防区；第三位“A”代表延时防区1；依此类推。
**－住户******
　　警情：--------
**/**/**　**：**
继续请按“警情”
警情查询
　　总计：**
退出请按“*”
详情请按“警情”

图1-7　　　　　　　　　　　　　图1-8
B.可查询32组报警信息。
5.查询分机/主机呼喊未接信息
A.待机状态下，按未接键，管理机将显示图1-9，再按未接键，依次显示未接具体信息图1-10。
**－住户******
**/**/**　**：**
退出请按“*”
继续请按“未接”
呼喊查询
　　总计：**
退出请按“*”
详情请按“未接”

图1-9　　　　　　　　　　　　　图1-10
B.可查询16组分机呼喊未接信息。
6.管理中心提醒信息
A.在摘机状态下显示屏背光灯常亮，挂机一段时间后熄灭。
B.若有未查询报警信息如图1-11，则显示屏闪动。
　若有未查询呼喊未接如图1-12，则在挂机下显示屏闪动。
呼喊未接
　　数量：**
查询请按“未接”
警情查询
　　数量：**
查询请按“警情”

图1-11　　　　　　　　　　　　图1-12
C.显示“系统忙”：表达被叫方正忙。
D.显示“通信错误”
a.输入号码错误或线路故障
b.操作被中断或被叫方无回应
E.显示“电控锁已开”
表达已启动门口机的电控锁
F.显示如图1-13，表达门口机呼喊管理中心
　显示如图1-14，表达用户机呼喊管理中心
住户******
　呼喊中。。。

挂断请按“*”
访客***
　呼喊中。。。

挂断请按“*”

图1-13　　　　　　　　　　　　图1-14
G.提醒音
a.有效按键确认 - “嘀”声
b.有未查询报警提醒－短“嘀嘀”声
（七）围墙机操作说明（请参考门口机操作说明）
1.围墙机呼喊分机时，需输入分机所在的门号和分机号码，其它与门口机同样。
2.围墙机呼喊管理中心与门口机同样。
3.围墙机也可刷卡开锁和公共密码开锁。
三、系统编程
● 门口主机（AB-402D）编程
（一）门口机设立菜单：
1 - 系统配置 SYST
1.本机号码
2.显示长度
3.显示模式
4.主副配置
2 - 密码管理 PSW
1.工程密码
2.公共密码
3.密码复位
3 - IC卡管理 CARD
1.卡号注册
2.刷卡注册
3.删除卡号
4.查询卡号
5.删除所有
4 - 系统设立 SETN
1.设立分机
2.设互换机
① 设立端标语码
② 保存
③ 删除端标语码
3.设信息器
① 注册主机号
② 注册分机号
③ 删除所有分机号码
4.铃声选择（可选）
① 普通模式
② 录音模式
（二）门口机编程操作：
按住“0”键3秒，主机显示“PW0”，输入6位超级密码或工程密码（初始密码为000000），主机显示“MEnU”。在“MenU”状态下可进行以下分菜单的编程设立：（一般情况下，“*”为退出键，“#”键为确认键）
1 - 按“1”键进入系统配置菜单，主机显示“SYST”，进行如下设立：
1.本机号码
按“1”键门口机显示“d ****”，输入1~4位门口机号，按“#”键确认，门口机显示“d****”，“****”为新输入的门口机号。按“*”键可退出此菜单，并进入系统配置菜单。
2.显示长度
按“2”键门口机显示“LEN -*”，“*”表达目前门口机的显示长度（即用户分机号的长度）。根据系统规定输入1-5（围墙机1-6）数值，按“#”键确认，门口机自动退出至系统配置菜单。注意：本机号码（即门口机号）的位数与此菜单中的显示长度之和不得超过6。
3.显示模式
此菜单用于设立用户分机号的显示模式（英文或数字）。按“3”键门口机显示“------”，输入6位数字“0”或“1”（0表达相应显示位置为数字显示方式，1表达相应显示位置为英文显示方式）。输入错误按“*”键或其它数字键取消，设立成功后自动返回系统配置菜单。
4.主副配置
设立主门口机或副门口机（MAIn为主门口机、SUb为副门口机）。按“4”键，若门口机显示“MAIn”后退出至系统配置菜单则门口机设立为主门口机。若门口机显示“Sub”后退出至系统配置菜单则门口机设立为副门口机。注意：用户分机只能监视主门口机。主副门口机的号码可以相同。同一梯位只能有一台主门口机。管理中心不能监视副门口机。
2 - 按“2”键进入密码管理菜单，主机显示“PSW”，进行以下设立：
1.工程密码
按“1”键门口机显示“------”， 输入6位新密码，显示“------”，再反复输入6位密码，若两次输入密码相同，门口机显示“OK”，密码修改完毕。若两次输入密码不同，则显示“Err”。
2.公共密码
按“2”键门口机显示“CODE”，按“#”键门口机显示“****”（已输入的旧密码） 或“----”。若在显示旧密码“****”的状态下输入4位新密码，门口机显示“OK”，则输入的新密码覆盖前面所显示的旧密码。连续按“#”键，可连续查询已存入的公共密码。若门口机显示“----”，则表达当前存储位置尚未存入密码。此时输入4位新密码，门口机显示“OK”，并且将此4位新密码存入当前位置。
3.密码复位 （此功能只合用于602系统）
3 - 按“3”键进入IC卡管理菜单，主机显示“Card”，进行以下设立：
1.卡号注册
按“1”显示“regn”，直接输入ID卡卡号，如ID卡号为“192，12345”，则先输入前三位“192”，此时，显示“－－－－－”，然后输入后5位“12345”，再按“#”键，显示“－－”，此时若仅注册单张卡则再按一下“＃”键确认；
若注册连续卡号，如“192，12345~192，12364”，则输入ID卡的张数“20”按“#”确认，显示“OK”，表达“192、12345~192、12364”20张ID卡注册成功（注：一次最多能注册99张）；
注册成功后显示 “－－－－－”可继续注册其他ID卡，若ID卡号前3位同样，可直接输入ID卡卡号后5位；若ID卡卡号前3位不同样，按“*”键返回显示“－－－”，输入前3位再输入后5位，按“#”确认，反复以上操作可注册其他卡。
注：ID卡超过存储容量将显示FULL。注册连续卡时，若存储容量局限性将无法输入，如存储容量只能再存10张ID卡，在显示“－－”时只能输入10以下的数，若输入的数超过10将重新显示“－－”
2.刷卡注册
按“2”键门口机显示“rEg”，将IC卡靠近门口主机读卡部位，此时门口机显示卡号“****”，表达卡已注册成功，反复此操作可注册其它卡。若卡已注册过，门口机则显示“old”。
3.删除卡号
按“3”键门口机显示“dELE”， 输入要删除卡号，按“#”键确认门口机显示“OK”，错误显示“ouT”。同样操作可删除其它卡号。
4.查询卡号
按“4”键门口机显示“----”，将已注册卡靠近门口机读卡位置，此时门口机显示该卡的卡号，同样操作可查询其它卡号。
5.删除所有
按“5”键门口机显示“ALL”，按“#”键确认，门口机显示“OK”，所有注册过的卡号所有被删除。退出编程按“*”键。
4 - 按“4”键进入系统设立菜单，主机显示“SETN”，进行以下设立：
1.设立分机 （此功能只合用于602系统）
2.设楼层互换机
注意：进入此菜单前必须先将互换机上的设立开关SET1拨至ON位置。设立结束后，牢记将SET1拨至OFF位置，否则将影响系统的正常使用。
按“2”键，门口机显示“SET--A”，进行以下设立：
①设立互换机端标语码
◇自动设立
按“1”键门口机显示“--”，输入数字00可对互换机进行自动设立。例如，对一台两分支的互换机进行设立，在门口机上输入00后，门口机显示“NO”，输入起始分机号101，则互换机自动将第一端口设立为101，第二端口设立为102。设立成功后，门口机显示“OK”。（注意：4、6、8分支互换机的设立开关SET2应在ON位置，6分支互换机的设立开关SET3应在0N位置）此自动设立功能也可对4、6、8分支的互换机进行自动分层设立。将互换机的设立开关SET2拨至“OFF”档，则此功能可将互换机的各端口分机号码自动分为二层号码。如对4分支互换机进行自动设立，输入起始分机号101后，互换机自动将4端口依次设立为101、102、201、202。将6分支互换机的设立开关SET2拨至“ON”位置，SET3拨至“OFF”位置，可则此功能可将6分支互换机的各端口分机号码自动分为三层号码。例如，起始号码为101时，6端口的分机号码依次为101、102、201、202、301、302。
◇单端口设立
按“1”键门口机显示“--”，输入数字01-08可对互换机的相应端口进行设立。例如，对一台两分支的互换机进行设立，在门口机上输入02后，门口机显示“NO”，输入分机号102，则互换机将第二端口设立为102，而第一端口的原设立分机号则不变。设立成功后，门口机显示“OK”。
②保存
③删除互换机端标语码
按“3”键门口机显示“--”，输入数字01-08可对删除互换机相应端口的分机号。例如，删除一台两分支的互换机第二端口的分机号，在门口机上输入02后，门口机显示“OK”，则互换机将第二端口的分机号删除，而第一端口的原设立分机号则不变。
3.设信息器 （此功能只合用于设立602R信息接受器）
注意：进入此菜单前必须先将信息接受器上的设立开关SET1拨至ON位置。设立完毕后，应将设立开关SET1拨至OFF位置。在设立602分机或402互换机之前，必须先设立信息接受器的分机号，否则将无法正常设立分机或互换机。按“3”键，门口机显示“SET--r”，进行以下设立：
①注册信息器ID号
按“1”键门口机显示“--”，输入数字00，门口机显示“NO”，输入主机号，若线路正常及信息器设立开关SET1处在ON位置，则门口机显示“OK”，设立成功。
注意：
主机号是不能被删除的，只能通过重新注册来修改。
每台主门口机可以接若干台602R，但是只能有一台主602R，即将602R的设立开关SET2置于ON位置。副602R的设立开关SET2必须置于OFF位置。
②注册分机号
方法一：将信息接受器上的设立开关SET1拨至ON位置后，主机呼喊分机，若呼喊正常并开始振铃，则注册成功。注意，在此状态下呼喊分机或监视门口机，没有图像及声音。
方法二：在系统空闲状态下，按分机信息查询键（有的机型按开锁键），若分机可以打开屏幕，则注册成功。注意，在此状态下呼喊分机或监视门口机，没有图像及声音。若注册不成功，有也许是602R中的存储器已满。请注意，每台602R只能存储128个分机地址。
注意：若误注册了某个非本602R所属的分机号，则应删除该分机号，否则将影响系统正常使用。本系统不能删除单个分机号，只能在删除所有分机号之后，重新注册所有分机号。
③删除所有分机号
按“3”键门口机显示“--”，输入数字“01”，显示“oK”则删除成功。
4.铃声模式（可选）
按“4”键门口机显示“rEC”, 进入呼喊提醒选择：
①普通模式
若选择普通提醒音模式，输入“00”显示“OK”，则门口机在呼喊时的提醒音为普通的“嘟”的声音。
②录音操作
输入“22”后听到“嘀”的一声开始录音，录音时间25秒，25秒后“嘀”的一声提醒音，表达退出录音状态，或录音过程中按“*”键退出。
③自定义模式
若选择广告提醒音模式，输入“11”显示“OK”，门口机在呼喊时的提醒音为所录声音。
● 管理中心（AB-402C）编程：
（一）管理中心设立菜单：
1 - 设立分机
2 - 设互换机 SET- A
1.设立端标语码
2.保存
3.删除端标语码
3 - 设信息器 SET- r
1.设立信息器ID号
2.注册分机号
3.删除所有分机号
4 - 主副管理机 CEnr
（二）管理中心编程操作：
按住“0“键3秒，进入设立界面，显示如图2-1，进入设立界面后超时或按非数字键都会退出上一级菜单。在设立时有任何报警或呼喊管理中心将退出编程操作。
狄耐克电子
系统管理
请选择菜单（1－5）
退出请按“*”

图2-1
1 - 按“1”键管理中心显示如图2-2（此功能只合用于602系统）。此时输入分机号码并按“＃”键确认（若输入的分机号为6位时无需按“＃”键）；若被设立分机的设立开关置于ON位置，则管理机显示“设立成功”并返回至设立分机子菜单，否则管理机显示“通信错误”。
设分机号

拟定请按“＃”

　　　　　　　　　　　　图2-2
2 - 按“2”键管理中心显示如图2-3，进行以下设立：
1.按“1”键管理中心显示如图2-4，输入数字00可对互换机进行自动设立，输入数字01-08可对互换机的相应端口进行设立，输入后管理中心显示如图2-5，此时输入分机号。要注意的是，若输入的房号小于6位时，应按“#”键确认。
请输序列号：

退出请按“*”
设互换机
　　1.设立
2.保存
3.删除

图2-3　　　　　　　　　　　　　图2-4
请输房号：

　　　　　　　图2-5
2.保存
3.按“3”键管理中心显示图如2-4，进入删除互换机端标语码子菜单。输入数字01-08可删除互换机相应端口的分机号
3 - 按“3”键管理中心显示如图2-6，进行以下设立：
1.按“1”键注册信息器ID号，管理中心显示如图2-4，此时输入ID号。若线路正常及信息接受器设立开关SET1处在ON位置，显示对的，设立成功。
2.按“2”键注册分机号，管理中心显示如图2-4
操作方法与门口机的设立信息器注册分机号码相同。
3.删除所有分机号
按“3”键管理机显示如图2-4，输入数字“01”，显示对的，则删除成功。

设信息器
　　1.设立
2.查看
3.删除

图2-6　　
4 - 按“4”键管理中心显示如图2-7，进行以下设立：
注意：“**”为当前管理中心号码。00为主管理中心号码，01～99之间的任意两位数为副管理中心号码。每个社区只能有一台主管理机。输入二位数字管理中心号码后发出长嘀一声，设立完毕。按“*”键退出至主菜单。
主/副管理机号码：**

退出请按“*”

图2-7
　5 - 按“5”键设立时间，管理中心显示如图2-8。依次输入年、月、日、时、分、星期如图2-9。
时间设立
09/03/21　16：15
星期六
时间设立
**/**/**　**：**
星期*

　　　　　　　图2-8　　　　　　　　　　　图2-9
四、系统配置及选材
² 门口主机 每一单元门一台，也可配置多台，但同一单
元门只能有一台门口机设立为主门口机。
² 主机电源 每台门口机配置一台。
² 分机电源 每8台402A/B配置一台。
² 信号编码器 单元楼每层一台(2、4、6、8户/层)。
² 管理中心 每一管理中心点可配置一台（选用）。
² 管理中心电源 每一管理中心配置一台。
² 信号中继器 门口主机与管理中心距离超过600米时配置。
1.视频线的选用
A.户外联网主干线传输距离在1千米以内采用SYV75-5的视频同轴电缆。传输距离大于1千米时，应采用SYV75-7的视频同轴电缆。
B.楼内垂直主干线一般采用SYV75-5同轴电缆。若楼层数超过7 层，建议每7层配置一根独立的视频线，并在门口机处配置楼层互换机，以便对数据、音频、视频信号进行分派与隔离。
C.楼内水平分户线一般采用SYV75-3同轴电缆。若分户线长度少于12米且互换机电源至互换机的电源线长度少于25米，则可考虑选用一根超5类网络线来代替同轴电缆（在此 种情况下，一根超5类网络线可替代通常配置中的RVV7*0.3+SYV75-3分户线）。若互换机电源至互换机的电源线长度超过25米，建议分户线选用一根超5类网络线及一根RVV2*0.3的2芯电源线(+15V,GND)。
2.楼内垂直主干信号线的配置
602VA为楼层互换机，含视频分派功能。在AB-6A-402系统中重要用于楼内垂直主干线的数据、音频、视频分派。若楼层数少于7层则无需配置。若楼层数大于7，应配置602VA，并且放置于门口机附近。此时楼内垂直主干线应每7层配置一组数据、音频、视频信号线，并连接于602VA的分支端子。门口机的信号线通过602VA-4可分为四分支。当楼内垂直主干线超过4分支时，可通过多个602VA级联来实现多分支信号分派。AB-6A-401非可视系统使用601VA（非可视互换机）时，每10层配置一组数据、音频信号线，并连接于601VA的分支端子。
3.联网信号中继器602SR的选用
602SR具有数据中继及视频放大的功能。一般用于户外联网主干线的信号中继及放大。联网主干线每600米配置一台。若围墙机距离管理中心较远，则应在围墙机连接管理中心视频线的末端（一般位于管理中心室内）配置一台602SR。AB-6A-401系统无需配置602SR，只要配置适量的联网互换机即可。
4.电源的配置
A.402系统合用于高层大厦房型，402互换机由UPS-P供电，每台UPS-P可同时给8台402A（16台401A）提供电源。UPS-P与互换机之间的电源线长度不得超过30米（线径为0.75mm2）。若每层配置一台互换机，每8台互换机配置一台电源，则建议将电源安装于中间层（即第四层）。
B.每台UPS-DP电源可供一台门口机、一副电控锁或磁力锁。电控锁接UPS-DP的“COM”、“NO”两个接线端子，不分极性。
注意：使用电控锁时，UPS-DP上的开锁时间调整电位器应调至最小，否则将使电源过载损坏或烧坏电控锁。磁力锁接UPS-DP的“COM”、“NC”两个接线端子，不分极性。选用磁力锁时，建议选用静态工作电流低于0.5A的磁力锁。

五、系统原理图
AB-6A-402楼内系统图(RVV线)

AB-6A-402楼内系统图(CAT5e)

AB-6A-401楼内系统图（RVV线）

AB-6A-401楼内系统图（CAT5e）

AB-6A-402联网系统图

AB-6A-401联网系统图

六、系统连线示意图
AB-6A-402系统门口机、互换机与分机的连接

AB-6A-401系统门口机、互换机与分机的连接

AB-6A-402系统管理中心与门口主机的连接

AB-6A-401系统管理中心与门口主机的连接

七、安装调试
1.安装前请仔细阅读《使用说明书》，按系统连接图接好信号线，按规定将门口机设立为主门或侧门，根据需要将门口机设立为1-5位显示，将分机的房号设立好，检查是否有错接、漏接及短路等情况，在连线对的无误的情况下，加电调试。
备注：单门系统中（一个单元只有一台门口机），门口主机都应设立为主门门口机。多门系统中（一个单元有多台门口机），应将一台门口机设立为主门口机，其余门口机设立为副门口机。主门口机和副门口机都可积极呼喊分机，分机也能显示相应门口机的图像。但分机按监视键时，只能显示主门口机的图像。管理中心只能监视主门口机。
2.调试时先设立好门口主机的门号，然后在门口主机处拨分机号码，分机应能正常振铃、显示图像、摘机、通话、开锁、挂机等操作。
3.视频信号调试
402系统中若加接视频分派器602VB或602SR，一般情况下应将602VB或602SR上的视频匹配开关都拨到“ON”位置，将所有分机402M背后的视频匹配开关拨到“OFF”位置。若分机出现重影，则应将分机的视频匹配开关拨到“ON”位置。
户外主干联网线上的视频同轴电缆的屏蔽地不能与数据与音频信号的地相连接。
4.管理中心（602C）端口说明
602C有2个视频BNC端子，所有门口机的视频信号接入“视频输入”，而“视频输出”接往副管理中心。
端子“接主机”为信号输出端子，请参照系统连接图与门口主机对的连接。
端子“接电脑”为计算机通讯接口，与计算机的串行口连接，配合我公司的系统管理软件，实现社区智能化管理。
5.调试及维修时应注意以下事项：
A.不得在加电的情况下更换系统中的设备及线路。
B.每次加电前都应先检查接线头，不得有短路、接错等现象。若系统有异常现象，应立即断电，检查因素。
C.数据、音频信号线采用屏蔽线时，屏蔽层应与信号地即“GND”可靠连接。主干联网线中的视频屏蔽地线不能与信号地即“GND”相连。
D.电源UPS-P、UPS-CP、UPS-DP内部带有备用电池，当市电断电时，内部备用电池自动向分机、管理中心及门口主机提供电源。UPS-P、UPS-CP、UPS-DP线路板上的保险丝控制直流输出，接线时请先将保险丝卸下，检查接线无误后，先接通交流220V外电源，然后将保险丝装上。
E.电源UPS-P、UPS-CP、UPS-DP的交流变压器的过流保险丝规格为0.5A。UPS-P、UPS-CP的线路板上的直流保险丝规格为2A，UPS-DP的线路板上的直流保险丝规格为1A。不得随意更换其他规格的保险丝，否则将导致严重后果。
F.当备用电池供电时，管理中心、分机都不会显示图像，但其它操作（例如：通话、开锁等）都应正常工作。

八、系统各部件的安装说明
器材安装的一般规定
器材类型
安装方式
安装高度
门口主机
采用嵌入式安装在门体上或墙体上
1.5米
可视分机
壁挂式安装在墙体上
1.5米
楼层互换机
可以明装（挂墙）推荐使用工程箱预埋
明装时高度应大于1.5米
不间断电源
可以明装（挂墙）推荐使用工程箱预埋
明装时高度应大于1.5米
管理中心
放置于桌面

信号中继器
可以明装（挂墙）推荐使用工程箱预埋
明装时高度应大于1.5米
九、其它事项
（一）性能指标
△ 工作温度：-20 - +50摄氏度
△ 相对湿度：小于85%
△ 三次谐波失真：≤5%
△ 设备功耗：
401D非可视门口机：（待机）0.7W， （工作）1.5W
402D可视门口机 ：（待机）0.7W， （工作）2.5W
401M非可视分机 ：（待机） 0W， （工作）1.5W
402M可视分机 ：（待机） 0W， （工作） 7W
401A楼层互换机 ：（待机）0.9W， （工作）1.8W
402A楼层互换机 ：（待机）0.9W， （工作）1.8W
（二）包装、运送、贮存
本系统主机配有安装使用说明书一份。本系统产品应按照出厂包装规定进行运送、贮存，在运送和贮存过程中要注意防潮、防尘、防震。本产品在包装完好的情况下，适宜在温度-10～+40摄氏度、相对湿度小于80%、干燥和通风良好的室内贮存。
（三）售后服务
本公司产品自售出之日起免费保修一年。保修期间若非人为因素及不可抗拒自然因素导致的损害，本公司负责免费维修。安装调试本系统必须由专业人员来完毕。使用本产品时若发生故障，非专业人员请勿拆开机器，应与供应商或工程商联系，也可与我公司市场服务部联系。

用户存根
以下为用户存根，请您填写（请将此存根保存好，送修时请出示此存根）
请填写如下产品信息：
产品名称： 产品型号：
产品合格证号：
用户姓名：
通信地址： 邮 编：
传 真： 电 话：
请填写如下购买信息：
经销商名称：
购买日期： 发 票 号：
注：保修期效的起始日期为购买本产品的日期
