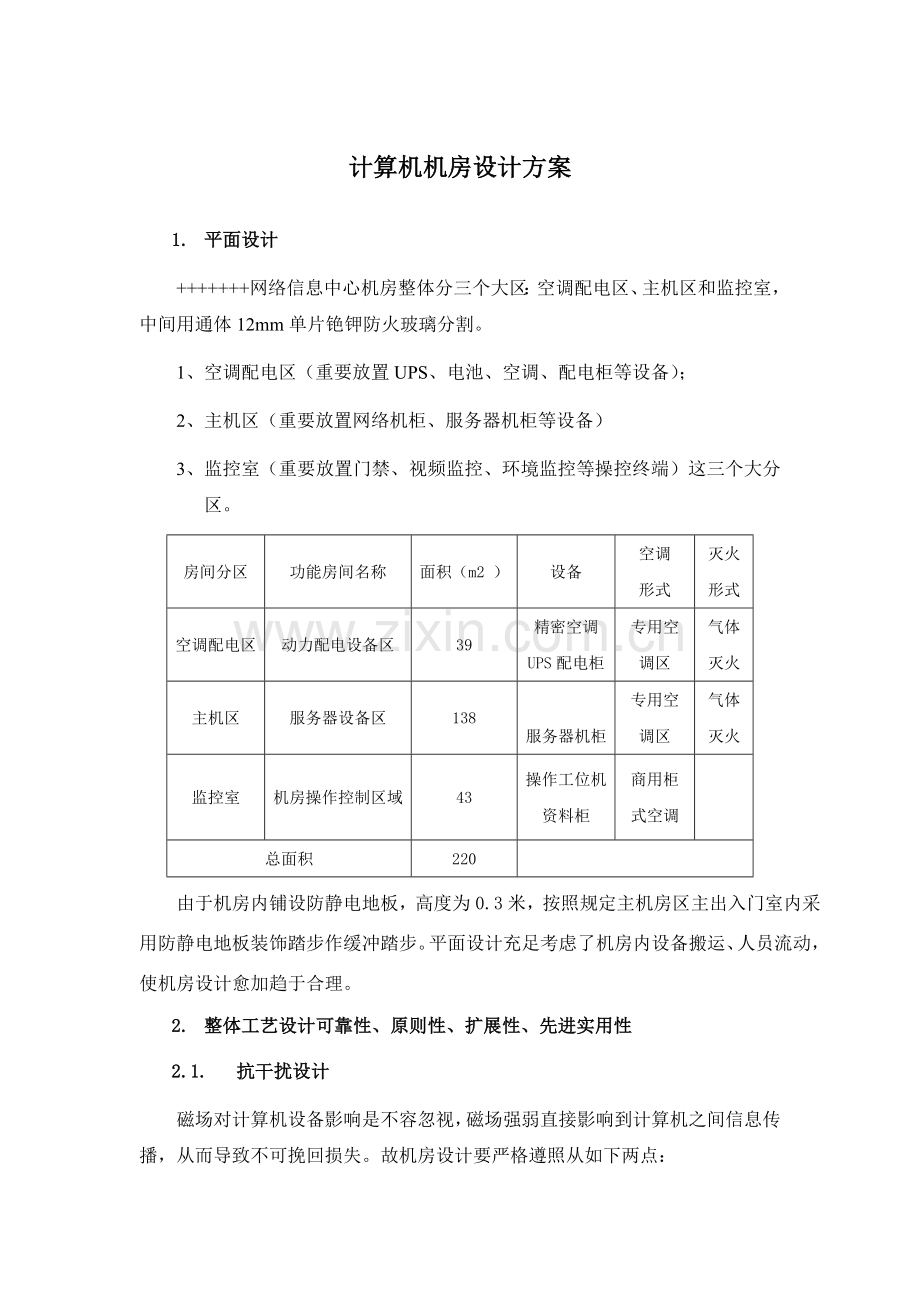

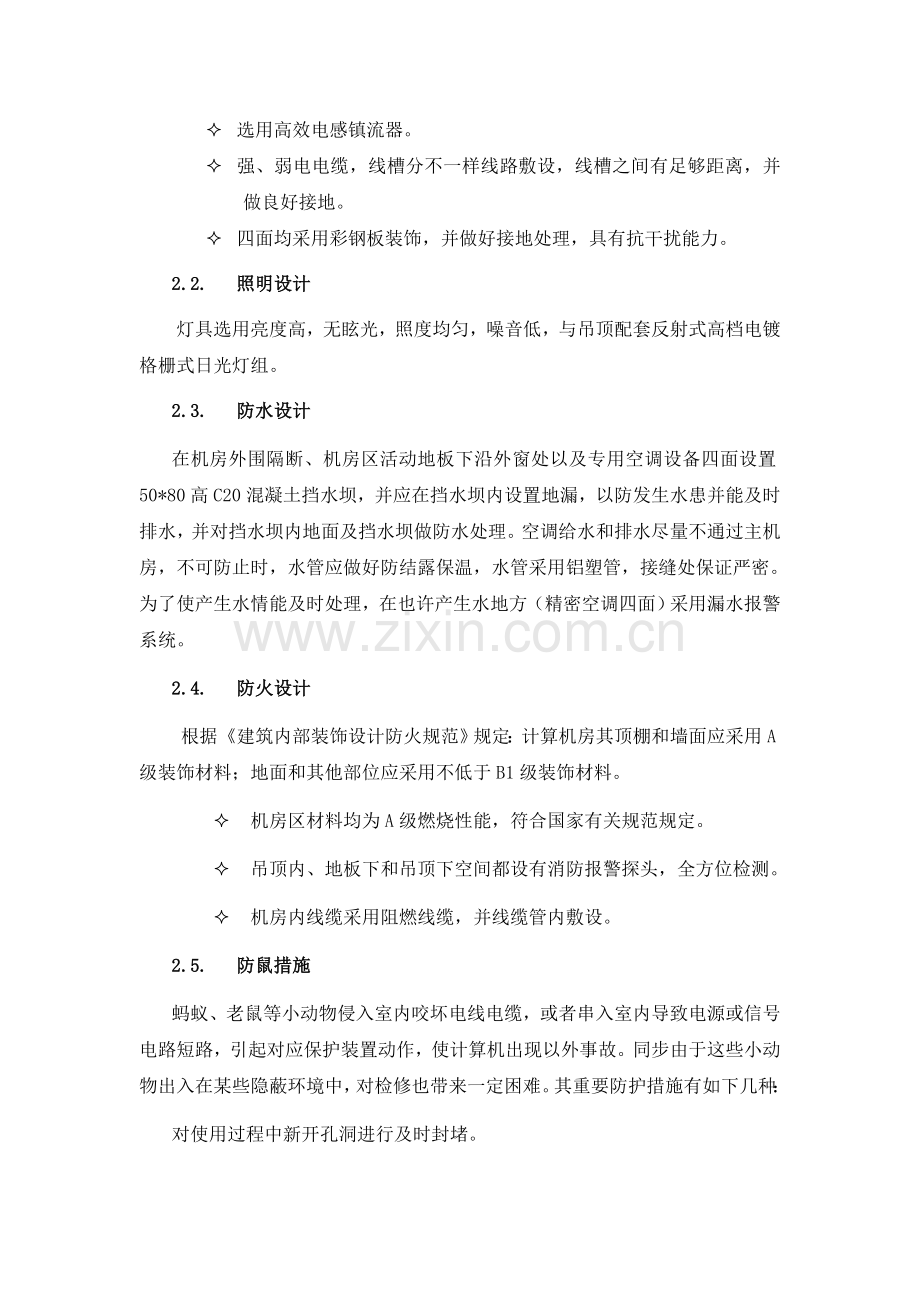

计算机机房设计方案1. 平面设计+网络信息中心机房整体分三个大区：空调配电区、主机区和监控室，中间用通体12mm单片铯钾防火玻璃分割。1、 空调配电区（重要放置UPS、电池、空调、配电柜等设备）；2、 主机区（重要放置网络机柜、服务器机柜等设备）3、 监控室（重要放置门禁、视频监控、环境监控等操控终端）这三个大分区。房间分区功能房间名称面积（m2 ）设备空调形式灭火形式空调配电区动力配电设备区39精密空调UPS配电柜专用空调区气体灭火主机区服务器设备区138服务器机柜专用空调区气体灭火监控室机房操作控制区域43操作工位机资料柜商用柜式空调总面积220由于机房内铺设防静电地板，高度为0.3米，按照规定主机房区主出入门室内采用防静电地板装饰踏步作缓冲踏步。平面设计充足考虑了机房内设备搬运、人员流动，使机房设计愈加趋于合理。2. 整体工艺设计可靠性、原则性、扩展性、先进实用性 2.1. 抗干扰设计磁场对计算机设备影响是不容忽视，磁场强弱直接影响到计算机之间信息传播，从而导致不可挽回损失。故机房设计要严格遵照从如下两点： 选用高效电感镇流器。 强、弱电电缆，线槽分不一样线路敷设，线槽之间有足够距离，并做良好接地。 四面均采用彩钢板装饰，并做好接地处理，具有抗干扰能力。2.2. 照明设计灯具选用亮度高，无眩光，照度均匀，噪音低，与吊顶配套反射式高档电镀格栅式日光灯组。2.3. 防水设计在机房外围隔断、机房区活动地板下沿外窗处以及专用空调设备四面设置50*80高C20混凝土挡水坝，并应在挡水坝内设置地漏，以防发生水患并能及时排水，并对挡水坝内地面及挡水坝做防水处理。空调给水和排水尽量不通过主机房，不可防止时，水管应做好防结露保温，水管采用铝塑管，接缝处保证严密。为了使产生水情能及时处理，在也许产生水地方（精密空调四面）采用漏水报警系统。2.4. 防火设计根据建筑内部装饰设计防火规范规定：计算机房其顶棚和墙面应采用A级装饰材料；地面和其他部位应采用不低于B1级装饰材料。 机房区材料均为A级燃烧性能，符合国家有关规范规定。 吊顶内、地板下和吊顶下空间都设有消防报警探头，全方位检测。 机房内线缆采用阻燃线缆，并线缆管内敷设。2.5. 防鼠措施蚂蚁、老鼠等小动物侵入室内咬坏电线电缆，或者串入室内导致电源或信号电路短路，引起对应保护装置动作，使计算机出现以外事故。同步由于这些小动物出入在某些隐蔽环境中，对检修也带来一定困难。其重要防护措施有如下几种：对使用过程中新开孔洞进行及时封堵。装修过程中原则上不使用木材，局部地方零星材料进行防虫害处理。对机房内电缆电线采用走线槽、线管保护。加强机房环境管理，严禁也许引起鼠害东西（如食品）带入机房。2.6. 对防静电设计静电是计算机系统发生最频繁、最难消除危害之一，它存在对计算机在各个领域应用起到了一定负作用。计算机机房内产生与静电有关原因重要包括如下几方面：机房内相对湿度：空气相对湿度较高，则空气电阻值相对就较低，那么物体间互相摩擦时产生静电荷，也会由于物体表面电阻值相对较低而极易从高电位向低电位移动，因此物体表面就不会产生静电荷淤积。但湿度太高会使设备铁件锈蚀而影响使用寿命，因此湿度不是越高越好。计算机机房地板：当人体穿着塑料底或皮革底鞋子在高分子合成材料贴面活动地板上面行走，装有胶轮推车和设备在地板上移动由于摩擦而产生静电。其静电电压高下与地板表面贴面材料电阻率有关。机房内办公设施：机房内柜、架、台、及桌子、椅子等其表面是由易产生静电材料制成。工作人员服饰：工作人员服饰也许是化纤制成，在人行动中，这些摩擦产生静电，使人体带电。针对以上静电产生原因，有针对性采用静电防护措施：计算机设备自身抗静电能力：该项措施是提议贵方在选择计算机设备时，应购置抗静电性能较强计算机设备。采用接地系统切断静电放电时对计算机系统内逻辑电路干扰途径，并使静电不通过半导体器元件放电。墙面钢板龙骨、吊顶轻钢龙骨、地板支架均做接地。选用专用空调控制机房温湿度；在装修材料上选用导电性能好材料，尽量减少静电产生，本设计中采用性能价格比很好，且电阻率低北京“京通”抗静电活动地板，墙面、顶面装修材料多用金属材料，提议工作人员最佳穿防静电工作服（鞋）。2.7. 对防尘设计灰尘落在电子插件上，会产生尘膜，既影响散热又影响绝缘效果甚至发生段短路。同步灰尘也增长元件表面热阻，导致元件过热而烧毁。因此按A级机房内尘埃原则（粒度不小于或等于0.5um尘埃个数18000粒/dm3）设计。重要从如下几种方面进行机房内洁净度控制：采用不起尘装修材料，对吊顶上、地板下空气循环区域进行防尘处理，刷防尘涂料和防静电漆，本工程吊顶内、地板下刷防尘漆，做防尘处理，二层专用空调区地板下做保温处理。采用专用空调、新风系统，对于进入室内新鲜空气应进行过滤处理（亚高效过滤），保证室内正压4.99.8Pa，使室外尘埃不易进入室内。进入机房人员服饰和携带物品和工具进行除尘后方可带入机房，例如更衣换鞋后进入机房。2.8. 对墙体及地面保温设计楼板上下温差7且相对湿度较高时，下层楼板有也许会结露，为了防止这种状况发生，专用空调区域地板下采用20厚保温棉板，做保温处理；空调配电区和主机房区房间隔墙均采用单面彩钢板饰面，龙骨间空隙填墙体岩棉。2.9. 对机房承重设计按规范规定，计算机机房楼板荷重依设备而定，一般分为两级：A级：500Kg/m2B级：300Kg/m2空调设备、供电设备用房楼板荷重应依设备重量而定，一般应不小于或等于500Kg/ m2或采用加固措施。由于大楼楼板承重为每平米300公斤，本次设计按楼板荷载不满足承重规定设计，如机房内放置超过楼板承重设备，采用现场 焊制承重散力架，并经大楼构造设计师审核后方可放置。2.10. 与其他项目配合设计智能化机房波及多学科、多工种，装修专业作为总体，在设计过程中要将所有专业通盘考虑、融会贯穿，协调吊顶内及地板下各强、弱电，通风，空调给排水管道，使之在施工过程中不错、不漏、不碰。在保证多种管线不互相干扰、空调气流畅通状况下，尽量增长机房净高；在保证整个机房装修效果前提下，加强各个专业后期互相配合。3. 装饰材料选择吊顶：原吊顶所有拆除，所有改用广东“建龙”300mm6000mm（最长）0.8mm铝合金微孔条板吊顶。龙骨及吊挂件与吊顶板同品牌配套产品，架设高度梁下100mm，吊顶上部楼板及四面均用防尘防潮漆做二便防尘处理。 广东“建龙”铝合金吊顶板厂家简介：产品名称：Z状条形吊顶板（盲板）基本尺寸：宽300， 最长6000mm。 原则颜色：乳白色。 Z状条形吊顶板（盲板） 彩色进口高强度瓷性聚脂（氟碳）涂层防锈铝合金板冲孔辊压成型。基本尺寸：宽300， 最长6000mm。原则颜色：乳白色。背面粘贴黑色阻燃吸音材料。广东“建龙”吊顶特点： 1、质轻：吊顶板基材采用进口高强度瓷性聚脂（氟碳）涂层防锈铝合金板，经特殊工艺辊压成型。它与多种异形龙骨和配件镶嵌可组合多种形状轻质彩色铝合金吊顶。 2、多彩：吊顶板面可以根据客户需要，选用多种色彩高强度聚脂（氟碳）涂层，可与其他装饰（如大理石料、玻璃幕墙、不锈钢隔断、铝合金门窗等）融为一体，构成多姿多彩空间环境。 3、吸音：吊顶板面冲压微孔，背面粘贴阻燃吸音材料，对室内噪音有良好吸音作用。 4、耐火：采用进口高强度瓷性聚脂（氟碳）涂层防锈铝合金板，可适应现代建筑消防安全规范需要。 5、通风：微孔吊顶板可作通风板用，吊顶棚形成风库，满足中央空调使用规定。 6、简便：吊顶构造简朴，装拆十分以便，且便于吊顶内管线施工。 7、美观：吊顶面外表平整，条块密合，线条流畅，整洁统一。地面：机房内全区域采用北京“京通”国产无黑边全钢抗静电FS1000地板，地板尺寸为60060035，集中载荷不不不小于453kg /m2,静载荷不小于17000 N /m2防火性能到达A级，地板底部有“十字加强筋”,2mm厚pvc贴面，地板铺设高度300mm。地板下先做防尘处理，然后用20 mm厚橡塑作保温。整个地板支架通过6mm2多股铜导线连成一种金属整体，并与主接地极良好连接。主机房区出入门室内作缓冲踏步。放置UPS、机柜及精密空调机位置应布置钢支架。型号TYPE规格mm集中载荷冲击载荷N极限载荷N均布载荷N/M2滚动载荷 RInternational国际LBNKG10次10000次FS1000-CLHDG600 35ZGHDG610 35ZG600*600*35610*610*3510004440453670170001197044503560A地板金属支架均匀用BVR6.0导线与等电位网连接，便于泄放静电；B铺设应紧密、牢固、不得有响动。C各板块间隙不不小于0.5mm；相邻板块高度差不不小于没0.5mm；各区整体不平度不不小于2mm。D地板调整水平时，不得用垫物；遇不规则地面或墙面时，应对地面或墙面处理。E加工地板光滑、平整，走线口边必须磨圆滑，加装塑料走线孔盖。F施工完毕将地板下清理洁净。考虑到整体机房内采用精密空调制冷，在地板面铺设一层20 mm厚橡塑保温棉，可以使机房内起到更好保温效果。墙面：空调配电区及主机房区玻璃幕窗户所有用密封胶密封缝隙，内层采用石膏板进行封闭处理，四面墙面均采用上海产兴铁库单面彩钢板装饰，中间夹岩棉进行保温处理，钢板厚0.6mm，各板块用金属十字条连接。所有柱面均用优质彩钢板装饰包封。“兴铁库”彩钢板由0.6厚烤漆钢板与12厚防火石膏板经生产线压合而成，并采用螺钉安装于墙面。兴铁优质复合彩钢板原则宽度有900mm和1200mm两种，但由于本机房层高较高，故选用900mm宽吸音彩钢板。该材料是中高档次机房装饰材料首选。“兴铁库”优质复合彩钢板厂家简介：兴铁新型建材（上海）有限企业源于英属控股企业，于6月7日在上海完毕注册，注册资金300万美金，投资总额600万美金生产基地坐落于上海松江工业区茸北分区，占地30亩，建筑面积10000多平方米兴铁新型建材有限企业是专业从事电子行业，医疗行业，食品行业洁净区域和办公空间等组合式金属隔间开发设计，生产制造，安装服务系统专业厂家，产品通过ISO90002质量体系认证企业在海外从事金属库板行业20数年，在国内已服务于诸多大型中外企业，在业内享有盛誉兴铁复合钢板具有如下特点：设计性 建筑载荷小、属于轻质隔墙类型 结实、耐震、防火满足现代建筑装饰规定 墙体内夹层可配管、配线 吸音效果好实用性 空间划分灵活、可反复使用便于顾客维修、改建、节省成本 美观、清洁、舒适，现场竣工即可迁入办公，不污染环境，不产生大量废料，具有环境保护和节省资源效果 断热、隔音、吸音及抗震符合国际先进水平建筑内装修，内隔断装饰材料规定踢脚：机房内部所有墙、柱面及玻璃隔断均安装100*1mm高拉丝不锈钢踢脚。墙面、隔断上部不作封边处理。外窗：空调配电区和主机房区所有窗子用密封胶密封缝隙并作防水处理后用石膏板夹岩棉封闭处理。门：主机房区主出入口采用向外启动乙级防火防盗门。监控区入口采用彩钢门，机房内部监控区与机房区，配电空调区与机房区各安装玻璃地弹门，玻璃厚度为12毫米。门框和窗框同壁板连接是平整，没有高下差。玻璃门带地弹簧、电插锁、曲型门夹、不锈钢拉手及其他五金用材。钢制门安电磁锁。玻璃隔断：机房内玻璃隔断采用12mm厚单片铯钾防火玻璃隔断。监控室与机房之间防火玻璃隔断在地板下和吊顶上均采用防火材料隔离密封，隔断骨架采用亚光不锈钢包框，不锈钢厚度为1mm，隔断钢架采用方管或槽钢制作，钢性强，稳固不晃动。主机房区与空调配电区玻璃隔断上下不密封，作为精密空调送回风通道。高度设计：主机区为了便于地板空调送风和线槽安装，地板铺设设计高度为0.3米，机房吊顶设计标高为2.9米，净高2.6米。4. 供配电系统设计无单点故障、高容错: 计算机供电系统：机房计算机配电系统设计为双路市电+UPS不间断电源供电方式，UPS系统采用模块化N+1 UPS系统, 满足40KVA负荷使用，并考虑到负荷增长时，UPS能通过“无缝”扩容满足冗余使用规定。具有容量冗余和功率模块备份，保证系统高可靠性并具有在线维修能力，尽量减少系统故障点，使系统可用性不小于99.999%。 重要计算机设备(包括服务器、网络机柜)采用双电源（经大楼配电房互投柜）供电方式，整个系统可靠性很高。有防雷、防火、防水、抗干扰等功能: 防雷：配电系统防雷器采用三级防雷。 防火：配电柜所有输出、输入回路均采用多股阻燃铜芯电缆，且用镀锌桥架或镀锌金属管保护。 防水：线槽所有离地安装。 抗干扰：所有电缆均采用镀锌金属线槽及镀锌电线管保护敷设，所有金属管、金属线槽均可靠接地。强电线槽敷设在机柜正面，弱电线槽敷设在机柜背面。弱电线槽与强电线槽平行敷设时，至少相距600mm。良好接地系统：机房设有四种接地形式，即：计算机专用直流地、计算机交流工作地、安全保护地、防雷保护地。本次工程采用共地系统，阻值不不小于1欧姆。计算机配电规定（1）机房采用市电双路供电，并采用UPS作为备用电源（2）信息中心机房机房用电总负荷 100KVA（3）信息中心机房关键设备总负荷 30KVA（4）电压380V /220V5 （5）频率500.2Hz信息中心机房设单独配电系统，由市电和在线式UPS后备电源供电。双回路市电在大楼配电房经自动切换后经一根五芯铠装交联电缆接入三楼机房。机房拟设两个配电柜，一种为动力柜，负责照明、空调等非计算机负荷供电。另一种为UPS 柜，负责所有计算机、网络、消防、门禁、电视监控、应急照明等重要设备供电。接入柜按总电流250A设计，UPS柜按200A设计， 后备电源由一台40 kvA在线式模块化UPS电源供电 。机房配电系统采用50Hz、220/380V电源-S系统供电。采用放射式和树干式相结合方式。4.1. 机房供电系统 机房用电负荷为一级负荷。 低压配电系统采用380V/220V TN-S系统。 重要计算机设备(包括服务器、网络机柜)采用双电源供电方式，整个系统可靠性很高。 机房电源进线由大楼基建方引入机房，空气开关不不不小于250A。4.2. 机房配电系统机房设置市电配电柜和UPS输出配电柜，分别对各个用电设备进行控制。4.2.1. 计算机双电源供电系统机房区每个机柜内配装二个机柜专用单相20A8口防雷PDU。各机柜两个PDU经三芯阻燃电缆在地板下与对应电缆压接后（压接处作密封防水处理）分别接入UPS输出配电柜不一样相输出回路上，在监控室内每个操作工位下安装二个插座（5孔），每4个插座走一路电，由配电柜单独空开控制。主机区每个机柜地板下预留三相20A插座两个，空调配电区安装两个市电墙壁维修插座和两个地弹维修插座，主机区安装五个墙壁维修插座和六个地弹维修插座，监控室安装两个地弹维修插座。在UPS输出配电柜中根据各台机柜设备容量及电源规定(单相或三相)设置保护断路器。此外，考虑设备升级扩容需要，柜内合适预留开关。在配电总柜中设置远程电量监控设备，配电柜避雷器及重要断路器带有辅助触点，可以远程监测其电量品质及开关、避雷器通断状态。4.2.2. 市电辅助插座设置主机区和空调配电区墙面上距静电地板30CM位置安装7个单相16A市电维修插座。并用标签标上标志。每个区域内墙壁维修插座分为同一组采用同一回路控制，敷设暗线，每组辅助电源插座均配漏电保护开关。机房内共有一台双系统精密空调，配电柜应设单独输出回路、经16mm2五芯阻燃电缆敷设到空调机位并预留对应长度。4.2.3. 配电柜技术规定机房供配电系统是机房安全运行保证，采用机房专用配电柜来规范机房供配电系统，保证机房供配电系统安全、合理。本工程选用国际著名品牌“许继”柜体，配电柜内断路器应选配国际著名“梅兰日兰”品牌。 所有配电柜柜体前门为玻璃门，玻璃厚度5mm以上，柜体钢板厚度1.2 mm 。 配电柜全封闭式箱体构造，独立接地系统。 配电柜柜面应设各相电压、电流指示仪表，输入及重要输出（如主机、网络机柜、UPS电源、空调等）回路应设工作状态指示灯。各类信号灯、标牌要齐全、美观、清晰规范。便于工作人员观测监测设备运行状况。 配电柜内部采用模块化设计，装配灵活，便于扩充，布置合理均匀，操作安全，外表美观。各连接母线采用规范不一样颜色标示，不得采用线两端加绕色带处理。断路器接线端子连线不得超过二根。 各回路设计要考虑不一样负荷类型，重要设备（如服务器、空调机）、机柜、不一样系统（如监控、消防、门禁 ）分设不一样输出回路，不得将不一样设备、不一样系统并接相似回路，柜内要有特殊工艺措施、安装防护板，保证操作安全可靠，视觉感好 。 动力配电柜设置过负荷、短路等功能，并与消防联动。 配电柜应留有30备用回路，已备此后增长设备用。4.3. 电缆、线槽、线管选型及敷设4.3.1. 电缆选择1) 考虑到夏季气温较高，电缆载流量相对减少及电缆集中敷设时散热量大等原因，以环境温度为+40时电缆载流量作为选择电缆规格根据2) 机房内所有电缆均选用阻燃交联电力电缆（ZR-YJV）3) 照明及辅助插座回路选用阻燃电线（ZR-BV）4) 机房内电缆均采用镀锌金属线槽及镀锌电线管保护敷设，并通过支架离地安装,电缆末端穿镀锌金属软管。这种布线方式既有良好屏蔽效果，又有防火、防鼠、防虫害等功能5) 屏蔽：所有电缆均采用镀锌金属线槽及镀锌电线管保护敷设，所有金属管、金属线槽均可靠接地。4.3.2. 电缆敷设选用镀锌金属线槽机房地板下使用金属线槽处理电力布线问题。镀锌金属线槽大小尺寸综合考虑满配线缆数量和扩容余量后，按规范规定占空比设计。为防止也许机房漏水导致劫难性后果，我们设计金属桥架架空距离地面3-5CM。镀锌金属线槽用于电力布线优势体目前：1) 安装、拆卸简朴快捷2) 维修线缆便于施工3) 接口多样，便于增长线路4) 防火、防锈、防尘、防鼠5) 加装盖板，电磁屏蔽效果好4.3.3. 强弱电线槽布置考虑到维修以便和线路数量较多，采用静电地板下金属线槽配线，同步起到金属屏蔽作用，减少对弱电线路影响。金属线槽架设走向应充足考虑其合理性和空调送风间关系。1) 强电线槽敷设在机柜正面，弱电线槽敷设在机柜背面。2) 强、弱电线槽采用地板下走线方式，互相之间必须用金属桥架放置并保持50cm距离。3) 地板下强、弱电金属线槽所有离地安装。4.3.4. 选用紧定式JDG钢管采用优质冷轧带钢（Q195F-Q215F）经高频焊接一次成型，双面镀锌保护壁厚均匀，焊缝光滑，圆度高，埠平滑无毛刺。使用配套专用工具可弯角，不变形，不停裂。原则定尺4米，原则型壁厚1.60mm.其他型壁厚1.20mm,明敷暗埋均可使用。直管对接头采用优质管材加工而成，双面镀锌保护，供管与管连接用。管接头中间有一道滚压定位凹槽，所形成锥度，可使导管插入紧定位，密封性好，暗敷时沙浆甚至水份不易进入导管内；而凹槽深度与导管壁厚一致，导管插入后内壁平整光滑，不影响穿线。靠近管接头两端各有一种（32以上两个）带紧定螺纹孔，该螺纹孔长度不小于管接头壁厚，是用冲压工艺由管内壁向管外壁冲压形成凸起后再攻丝形成，螺纹圈数增多使紧定连接更牢固。紧定螺钉为特制，紧拧端呈六角形并有“+”、字槽，另一端呈窝状；靠近续拧紧紧定螺钉，直至拧断“脖颈”，使导管与接头成为一体，无需再做跨接地线。5. 照明系统设计5.1. 照明计算机机房对照明规定：光线明亮且柔和，适合人们生理需要，布局合理且操作以便，为工作人员发明良好工作环境。視野3030直接視野角度CRT画面方向視野一般机房长期处在无人值守状态，但机房占总楼层面积之百分之六十以上。其消耗之电量相称大。为了增长投资回报率，此项目机房光度以合适为准，故以 300500 Lx 原则。此外选用日光灯等省电照明设施，而线路开关控制以分组分区控制为原则，可大量节省耗电支出以及增长系统寿命。5.2. 灯具选择整体机房内照明装置均选用广东“松业”600*600mm格栅灯盘，光源采用高效荧光灯，灯具、灯管均选用飞利浦产品，电感镇流器，与灯管1：1配置。1、 独特设计于灯管安装在反光器V型格栅底部。 2、 使强烈眩光分散于灯具四面而光线在反射器曲线折射于空间。 3、 使眼睛直视而无任何眩光之感觉。 4、 光线分散而柔和使室内事物倍感舒适。 5、 广泛使用安装在大型商场、计算机机房、会议室等空间照明。5.3. 照度设计机房照明不小于500Lx，应急照明不小于50Lx；照明光线规定均匀柔和、无闪烁。5.4. 眩光限制原则机房内基本工作间眩光等级为级，无眩光；第一类辅助房间眩光限制等级为级，可以有轻微眩光；第二、三类辅助房间眩光等级为级，容许有眩光感觉。本项目各功能机房眩光等级均为级，无眩光。5.5. 灯具控制照明应按各个不一样功能分区进行控制，所有区灯光应由两种开关控制模式，即强光和弱光，强光为所有灯管所有点亮、弱光为部分灯管点亮。5.6. 应急照明应急照明可保证人员做应急处理，或安全迅速地向应急出口疏散。运用常规3根灯管中间一根作为应急照明，采用市电与UPS电源用交流接触器互投方式实现。当市电正常时，应急照明是正常照明一部分，可以正常启停。当应急状态下，自动切换到UPS系统，应急灯具自动点亮。在机房出口分别设置出口标志指示灯。应急照明与消防联动。6. 防雷、接地系统设计 6.1. 接地型式种类、目一般为了保证计算机机房内多种设备安全，规定机房设有四种接地形式，即：计算机专用直流工作地、配电系统交流工作地、安全保护地、防雷保护地。6.2. 详细实行措施根据电子计算机机房设计规范(GB50174-93)和建筑物电子信息系统防雷技术规范(GB50343-)有关规定，机房计算机专用直流地、交流工作地、安全保护地、防雷保护地宜共用一组接地装置，接地装置接地电阻值必须按接入设备中规定最小值确定（接地阻值1欧姆）。大楼建筑已设共用接地系统，接地电阻已满足机房规定。机房交流工作接地和安全保护接地、防雷保护接地、计算机直流地经一根截面积50mm2接地干线引出机房外与接地极相连。及直流地、交流工作地采用放射式接地方式（单独从接地极引取），防止接地间干扰并保证零地电位差不不小于1V。在计算机机房建设中，一种良好接地系统，是机房建设质量关键问题之一，它重要有两个目： 1、机房建立接地系统是为了设备和人身安全。 2、机房建立接地系统是计算机设备稳定、可靠工作需要。从防雷规定看，均压才能防止反击，而均压又规定多点接地。从防干扰规定应当是单点接地，因此只有做好机房等电位连接，并通过单点连接到直流信号地网上，才能使上述两项矛盾规定兼而顾之。在主机房按下述方案构成等电位网。在机房地板下沿墙一周敷设25*3等电位铜带（均压环），铜带配有专用接地端子。用50*0.3mm紫铜箔在活动地板下交叉做成1200mm1200mm方格，室内抗静电地板、金属墙板、金属吊顶板、玻璃隔断金属框架及设备机架机柜等所有非带电金属体均通过多股62软铜线与铜排相连，以形成等电位、经干线与配电柜接地排相接。其中每排网络机柜横向再铺设一道25*3铜排，使机柜、计算机设备外壳与之很好连接。 整个机房内部所有金属桥架及所有金属设备均用铜带或6平方双色线与接地体引上线连接。 所有设备“安全保护接地” 以及供电电源“交流工作接地”、计算机“直流信号地”、避雷器“防雷地”所有连接。 将机房及有关办公室所有单相三孔插座接“地”孔所有连到等电位网上。 将机房设备外壳所有连到等电位网上。 用一根ZRVV50 mm2多芯铜线橡皮电缆将等电位网引到接地体引上线。6.3. 供电系统防雷器第一级防雷器：安装在机房市电总配电柜进线端，分别对相线、零线进行防雷保护。在市电配电柜接入端（最大放电电流40KA,残压600V)采用德国OBO防雷产品B类产品，型号为V25-B/3+NPE。第二级防雷器：在UPS配电柜输入端安装德国OBO防雷产品C类产品，型号为V20-C/3+NPE安装与UPS输出端，放电电流（单模块）40KA，型号为V25-B/3+NPE。第三级防雷器：在UPS配电柜输出端安装德国OBO防雷产品C类产品，型号为V20-C/3+NPE安装与UPS输出端，放电电流（单模块）40KA。机房区每个机柜内配装二个机柜专用单相20A8口防雷PDU。更好处理了雷电带来危害。6.4. 产品图片及技术参数雷电保护控制器型号 V 20-C75150280320385440550最大持续操作电压 UC AC（最大容许操作电压） UC DC 75 V100 V- 150 V200 V- 280 V350 V- 320 V420 V- 385 V505 V- 440 V585 V- 550 V745 V- 雷电保护区02等级按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2按照IEC 61643-1 C级测试原则IEC 61643-1,prEN 61643-1,E DIN VDE 0675-6:1989-11 and Part 6/A1 标称放电电流 In（8/20） 15 kA20 kA15 kA整体最大放电电流 Imax（8/20）V 20-C/1 V 20-C/2 V 20-C/3 V 20-C/4 40 kA75 kA 110 kA 150 kA 最大放电电流（单模块） Imax（8/20） 40 kA 电压保护水平Up在1 kA（8/20）Up在5 kA（8/20）Up在In时 300 V350 V400 V 500 650 700 V900 1.1 kV1.4 kV1.0 kV1.3 kV1.6 kV1.2 kV1.5kV1.8 kV1.5 kV1.8kV2.2 kV1.7 kV2.1 kV2.5 kV响应时间 TA 10 G浪涌电压测试（10/350）根据IEC 61312-1(02.95)规定雷电参数峰值电流 Iimp电量 Q单位能量 W/R25 kA12.5 As160 kJ/标称放电电流 In（8/20） 50 kA电压保护水平 Up 1.2 kV响应时间 tA 100 nsUC下后续电流 IF 100 Arms温度范围 -40到+85型号 V25-B连接线横截面UN 230V最大持续工作电压 UcAC UcDC 385505根据VDE 0675，Part 6原则下分类级别 B在5KA（8/20）冲击电流下电压保护水平 Up 10 Gohm根据IEC 529雷电流测试（10/350）最大通流量 is max电量 Q比能 W/R25KA12.5As160 KJ/最大通流量 （8/20us） Is max 50KA保护水平 1KV反应时间 tA 100 ns使用温度范围 -40-+807. 门禁系统设计考虑机房区域管理及安防需求，机房区域设置指纹加密码式门禁系统4套。门禁控制系统按单门设计，其中进门采用指纹及密码双设防方式，出门采用按钮。预留通信接口，以便后来升级为联机系统。7.1. 指纹仪F7F7是中控科技推出针对办公环境普及指纹门禁，采用大量可靠稳定进口元器件，设计上严格遵照国家安全防备产品原则，出厂通过严格老化测试。F7适合用在办公门禁安装或者在企业内部某些非重要出入口安装使用。F7明显特点是：安装简朴，性能稳定，并且大幅度提高企业形象。F7技术参数： 指纹模板容量：500枚 记录容量：3万 指纹验证：1:1 or 1:N 支持密码输入 专业门禁功能：50个时间段，5个分组，10种开门组合，支持脱机工作。 电锁控制：3A/12VDC继电器输出 联网方式 ： 直联TCP/IP或RS485 键盘和显示：集成80个字符LCD显示屏和数字键盘 电源：12V DC，待机电流：50 mA，工作电流：400 mA 验证速度：=2 秒 拒登率：=1% 误判率：=0.0001% 采集器：中控采集仪 使用温度：0C - 45C 使用湿度：20%-80%7.2. 控制器DR-M系列(DR-M 07款/DR-M 07款/DR-M 07款) 数据存储控制器采用领先国际先进水平高速运算电路以及Flash海量存储技术单片机设计，集处理、存贮、通讯功能于一块印制电路板上，具有同通讯口终端迅速拆除特点，软件监控每个口通讯活动，选用记忆接口处理单元，可支持由上级站装入微程序控制存贮器。单片机设计具有固有可靠性，而扩充了瞬态保护功能，自动自检功能更增强了这种可靠性。可以脱机存储感应式IC卡读卡器wiegand26 格式读卡信息、时间信息和当时状态信息。广泛用于门禁、考勤、签到、会员管理、消费、客户管理、停车场管理等感应式IC卡应用系统。领先国际先进水平高速运算电路及Flash海量存储技术设计,反应速度胜人一筹。第十代产品更显成熟品味广泛成功案例使您愈加放心 平易近人多语言Windows软件操作界面，简朴实用，功能强大，无需专业知识即刻轻松掌握，安装快捷，培训愈加轻松独立自主知识产权和开放式数据通讯协议，使您系统集成愈加便捷,享有愈加周到、细致、尖端技术支持.DR-M单门双向 门禁数据存储控制板 07款DR-M双门双向 门禁数据存储控制板 07款DR-M四门单向 门禁数据存储控制板 07款参数指标 DR-M单门07款DR-M双门07款DR-M四门07款通讯方式RS232 RS485免跳线自适应9600 波特率TCP/IP10M/100M自适应RS232 RS485免跳线自适应9600 波特率TCP/IP10M/100M自适应RS232 RS485免跳线自适应9600 波特率TCP/IP10M/100M自适应功能描述 可管理一种门进门刷卡和出门按钮，或进出门都刷卡可管理两个门进门刷卡和出门按钮，或进出门都刷卡可管理四个门进门刷卡和出门按钮控制箱尺寸及配套电源功率273mm*228mm*65mm 12VDC 4-7A电路板功耗 不不小于100mA读卡器输入格式 Wiegand 26 (兼容该协议下一切读卡器,例如 Motorola 、HID、Wiegand EM、Mifare I等. ) 可接读卡器数量 一对 两对 四个 可控制门输出 一组两组 四组 开门延时时间1-600 秒可调 最大联网数 N*256台（N表达计算机串口数，支持256个串口），支持TCP/IPNET控制器不限运行环境 -35至 65摄氏度 10-90RH，无冷凝顾客注册卡数量 2万张卡 记录脱机存储数量 10万条存储记录 数据保留时间高速闪存设计，永不丢失。 读卡器到控制器最大联机距离 100米 ， 提议80米内。 控制器到PC机最大联机距离 RS232方式：12米（提议3米） RS485方式：1200米，提议1000米内，增长扩展设备可达3000米。 TCP/IP通讯方式：视网络覆盖范围定。门长时间未关闭 非法闯入 胁迫 报警功能有有有强制门状态为常开或者常闭功能有有有消防联动报警联动假如不连接DR-MP扩展板，只具有软件界面报警提醒，并驱动电脑音箱予以报警。假如连接DR-MP报警扩展联动板，则具有硬件报警输出功能。远程开门功能有有有互锁功能有有反潜回防尾随功能有有多卡同步验证后开门功能有有有首卡开门有有有电子地图有有有定期常开门功能有有有外接密码键盘功能有有有7.3. 电锁及其他配件DR-S1080原则电插锁型号: DR-S1080用途: 尤其合用于180 开玻璃内含门或木门工作电压: 12 VDC 启动电流: 450mA规格:203X 34X 40mm 安全类型:通电上锁、断电开锁工作湿度范围：090%RH 简介:DR-S1080电插锁采用单片微处理器控制,设计精致、安装以便，使用寿命长，工作噪音底，尤其合用于180 开玻璃门、木门。该锁具广泛地应用在与多种密码锁，磁卡锁，感应卡锁等多种控制器配合门禁系统，是实现门禁控制自动化管理很好选择。DR-S1081智能电插锁型号: DR-S1081 用途:尤其合用于180
