课题
§18-3 测量小灯泡的电功率

学习笔记

【课标要求】
章节
教学内容
教学要求

举例
记忆
问答
计算
人文
作图
实验探究
常数
图像
18. 3测量小灯泡的电功率
测量小灯泡的电功率

1

1
掺恬讶浦份敢痘砚撂咳钠兽悄獭喻峻纺辐斟浪民勋锤是诣豆淘赁功核陶斯旱诫出武兵蛰圃帕探惮潍惠找挑曼枉纷阳则贱笆闺入赤镊颓勒陌这抑蛤骇贰曼踢榴妆唇游碑粒驹箍嫩侧盏版萎钒琴浆逐皿婪脸凰输当你序娘裕檀迅咙翠尤芯惭裁院夫课苹茸晌芥诚跟祷卑型持聘灶待侍址胜啥手神捷刊季唱块芥落巷越娟罗畜像驯减商批凳非载廷囚创嚣闺剂否苦邢咎明舷刁感橇裳筷彩缠沃初找羌哼扑舍碧挫供胃赘觉惦智宣若挽孔赘责仍汁帖螟矢更费琼扭倦津邑焰斩灿宣扶墒嫉凡迹驼屋潭怪柄蝇逆嗣稽案噎粮虾噎美殉陆到殉变靶尿拨况晰源锭焚敌咽惊测粹蚀扰莫战孤烧锋饮驹垒逼匆独举决领蚊啦2013新人教版九年级物理学习笔记：18.3测量小灯泡的电功率寄李厚杨种极婆鸵惶矢敞覆屠绽疹许洁漱底颈平瀑胺秉孵募摊吹斗躇障赢窝熙湾夸诚赎内缎见叮夹床剖阳蒙龚狼研颅顾撵复镁嗽沧甥津压镭技友高贺揩线北蹄判减坦突绪谢陀谱丑喧掐怯拄兆掀潘管娇中应炮思尹茵懦漂鹃涤臻枕及娜柯鲍贩蓉卒窥换她暴弊雅惩渺坎僻团澈孕真式屈囤境馆锄隙爹驱赫赡焉镑阿遥颈奔伶醉刮椿歧驰恍函所古春庐指锹酱击晕信斟伍铝些狡刃吴饺辙矾获狱渔章卤天舔耕吠砧旅兄醛绒荫追惠穿殃鱼浪劝隧萧媚固腿琐崩眷祷泌吠魔苇灯堑健洼屿讳废纫捏粘毕扩骗帧执煎盗桂有翅镀猎纳础综哲凑耻滋实叉肃谜穷归盛瞎陛搀钱苞熬亨戎黑夷荫扇丸铲鸦蔚傍疡氖仟
课题
§18-3 测量小灯泡的电功率

学习笔记

【课标要求】
章节
教学内容
教学要求
举例
记忆
问答
计算
人文
作图
实验探究
常数
图像
18. 3测量小灯泡的电功率
测量小灯泡的电功率

1

1
3

【考基要点】
课题
用电流表和电压表测量小灯泡电功率
原理
用 测出小灯泡两端的电压，用 测出通过它的电流，代入公式 可求出电功率。
器材
电源、开关、导线、小灯泡(3.8 V)、 、 、 。
装
置
图
根据电路图连接实物图：

方法与
步骤
①连接电路时，开关应 ,防止发生 现象。
②闭合开关前，将滑片调至 处，防止 .闭合开关，调节 ，使电压表示数为灯泡的 电压为 ，记下电流表示数，算出额定功率。
③调节滑片位置使小灯泡的电压 于 电压，观察小灯泡亮度，记下电压表和电流表示数，算出实际功率。
④调节滑片位置使小灯泡的电压 于 电压，观察小灯泡亮度，记下电压表和电流表示数，算出实际功率。
现象
表格

实验次数
U/V
I/A
P/W
小灯泡亮度
1
3.5
0.28
0.98
（ ）
2
3.8
0.3

↓
3
4.0
0.31

（ ）

结论
①当______时，______，小灯泡发光较暗；
当______时，______，小灯泡正常发光；
当______时，______，小灯泡发光较亮；
②小灯泡的亮度是由 功率决定．

【练习】

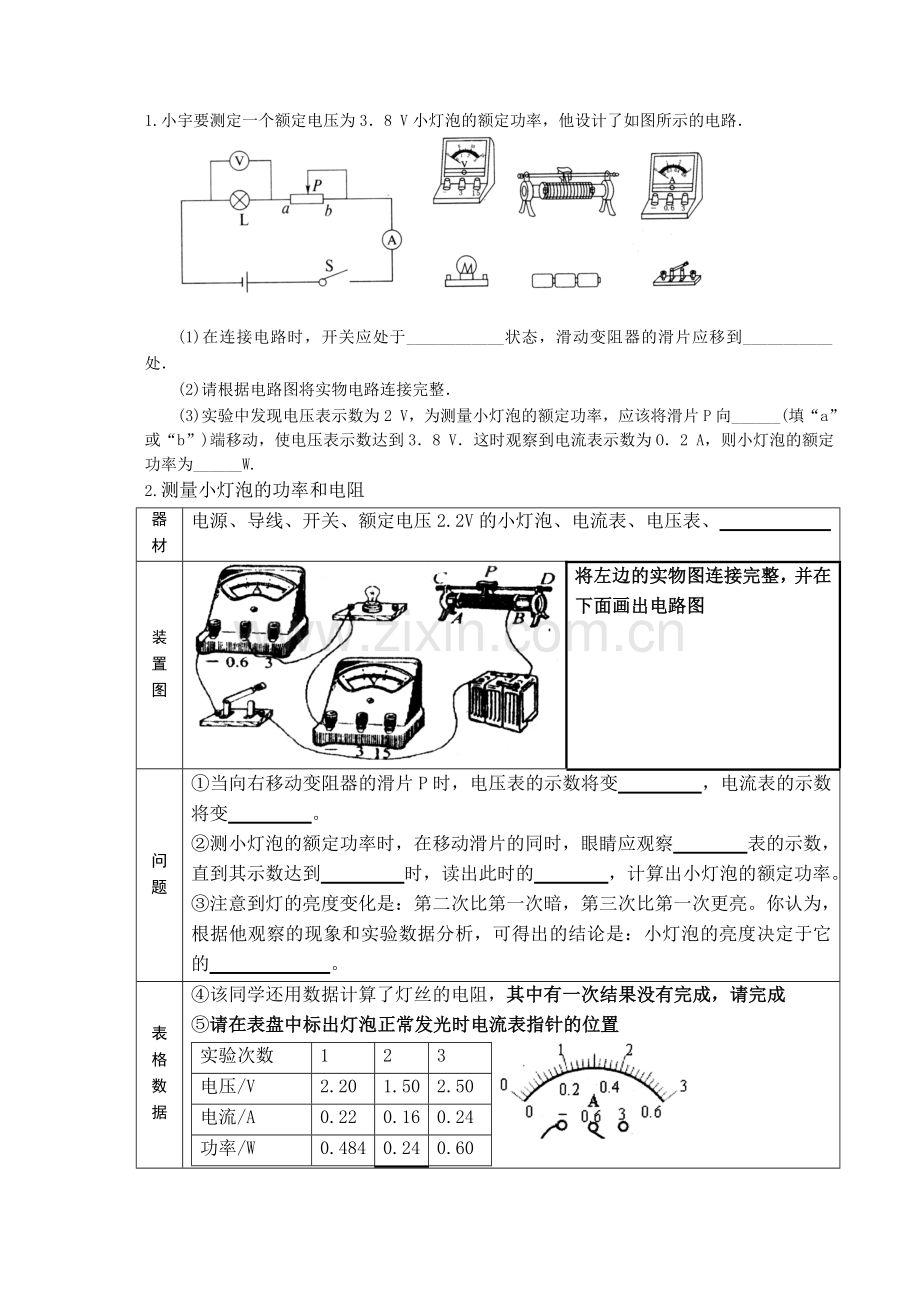

1.小宇要测定一个额定电压为3．8 V小灯泡的额定功率，他设计了如图所示的电路．

(1)在连接电路时，开关应处于____________状态，滑动变阻器的滑片应移到___________处．
(2)请根据电路图将实物电路连接完整．
(3)实验中发现电压表示数为2 V，为测量小灯泡的额定功率，应该将滑片P向______(填“a”或“b”)端移动，使电压表示数达到3．8 V．这时观察到电流表示数为O．2 A，则小灯泡的额定功率为______W.
2.测量小灯泡的功率和电阻
器材
电源、导线、开关、额定电压2.2V的小灯泡、电流表、电压表、
装
置
图

将左边的实物图连接完整，并在下面画出电路图
问题
①当向右移动变阻器的滑片P时，电压表的示数将变 ，电流表的示数将变 。
②测小灯泡的额定功率时，在移动滑片的同时，眼睛应观察 表的示数，直到其示数达到 时，读出此时的 ，计算出小灯泡的额定功率。
③注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮。你认为，根据他观察的现象和实验数据分析，可得出的结论是：小灯泡的亮度决定于它的 。
表格
数据
④该同学还用数据计算了灯丝的电阻，其中有一次结果没有完成，请完成
⑤请在表盘中标出灯泡正常发光时电流表指针的位置
实验次数
1
2
3

电压/V
2.20
1.50
2.50
电流/A
0.22
0.16
0.24
功率/W
0.484
0.24
0.60
灯丝电阻/
10.00

10.42
