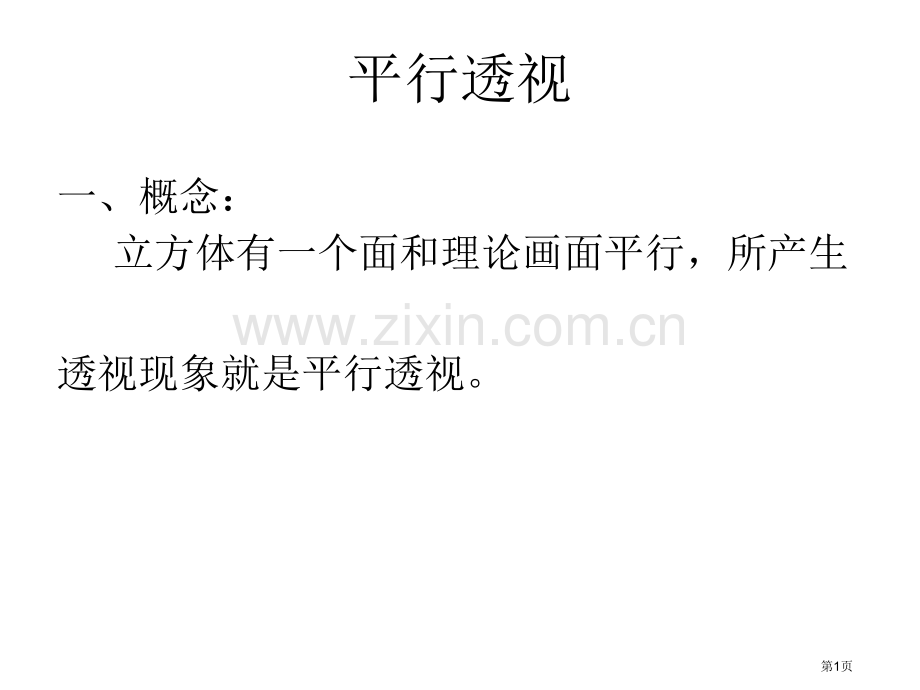

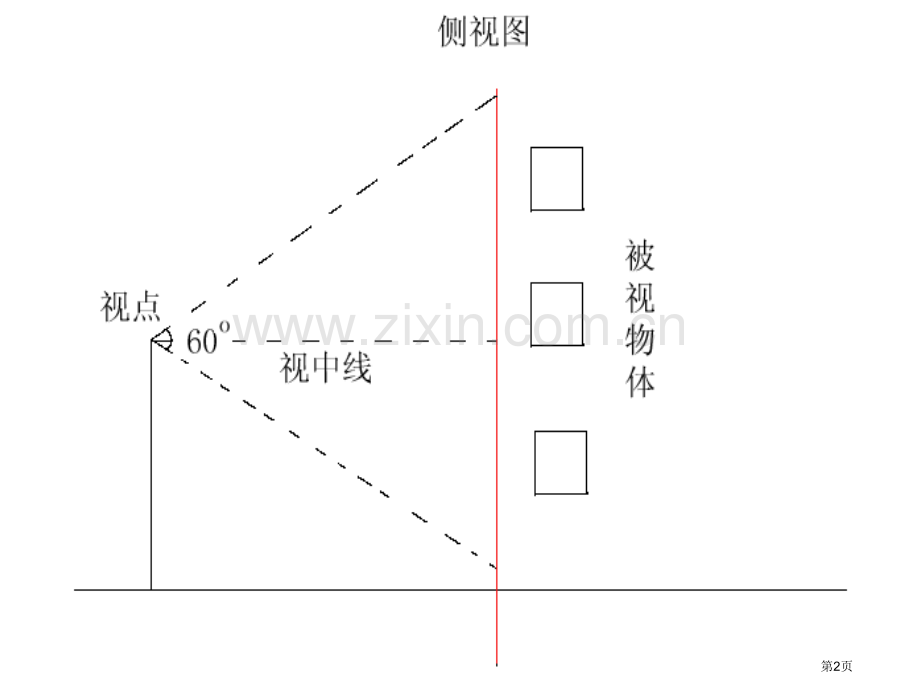

平行透视一、概念：立方体有一个面和理论画面平行，所产生透视现象就是平行透视。第1页平行透视第2页平行透视第3页平行透视第4页平行透视第5页第6页平行透视第7页平行透视第8页平行透视第9页平行透视二、平行透视立方体形态(一)外部1.立方体在心点位置，只能看到一个面。2.立方体处于心点以外视平线或正中线上，能够看到两个面。3.除以上情况，立方体能够看到三个面。(二)内部4.假如从立方体内部观察，最多能够看到五个面。第10页平行透视第11页平行透视第12页平行透视三、平行透视特点：1.有一组面和画面平行。(有一个可视平面与画面平行)2.只有一组变线,且垂直于画面。3.一个消失点。4.水平面和侧立面透视改变：水平面离视平线越远越宽，越近越窄，水平面与视平线等高，会缩成一条直线；侧立面离正中线越远越宽，越近越窄，侧立面贴近正中线就会变成一条直线。5.视平线以上变线向下消失，视平线以下变线向上消失；正中线以左变线向右消失，正中线以右变线向左消失。6.侧立面对角线消失于天点或地点；前低后高消失到天点，前高后低消失到地点。水平面上对角线消失于距点。第13页平行透视第14页平行透视第15页平行透视第16页平行透视四、平行透视轻易出现问题第17页平行透视第18页平行透视第19页平行透视第20页平行透视五、平行透视在构图中应用1.平衡稳定。2.延伸画面,适宜表现长廊、隧道、公路。3.集中视线。第21页第22页第23页第24页第25页第26页第27页第28页第29页平行透视六、画法(一)正方体画法(二)立方体画法(三)正方形画法(四)长方形画法第30页平行透视画法(一)正方体画法1.画出视平线、心点、视点、左距点、右距点。2.画出平行面。3.从平行面四个顶点向心点引连线。4.从一个顶点向对应距点引连线,求出透视深度。5.连线成图。第31页平行透视画法第32页平行透视画法第33页平行透视画法第34页平行透视画法第35页平行透视练习（一）第36页平行透视画法(二)立方体画法1.画出视平线、心点、视点、左距点、右距点。2.画出平行面。3.从平行面四个顶点向心点引连线。4.利用正方形对角线消失到距点原理,求出透视深度。5.连线成图。第37页平行透视画法第38页平行透视画法第39页平行透视画法第40页平行透视练习(二)第41页平行透视画法(三)正方形画法1.画出视平线、心点、视点、左距点、右距点。2.画出离视点最近一条边。3.从这条边两个顶点向心点引连线。4.利用正方形对角线消失到距点原理,求出透视深度。5.连线成图。第42页平行透视画法第43页平行透视画法第44页平行透视画法第45页平行透视练习(三)第46页平行透视画法(四)长方形画法1.画出视平线、心点、视点、左距点、右距点。2.画出离视点最近一条边。3.从这条边两个顶点向心点引连线。4.利用正方形对角线消失到距点原理,求出透视深度。5.连线成图第47页平行透视画法第48页平行透视画法第49页平行透视画法第50页平行透视练习(四)第51页七、平行透视画法应用 1.方凳画法 2.公共汽车画法 3.建筑风景画法 4.室内设计画法平行透视第52页平行透视练习(五)第53页第54页第55页第56页平行透视画法第57页第58页平行透视练习(六)第59页第60页平行透视练习(七)第61页平行透视练习(八)第62页平行透视练习(九)第63页
