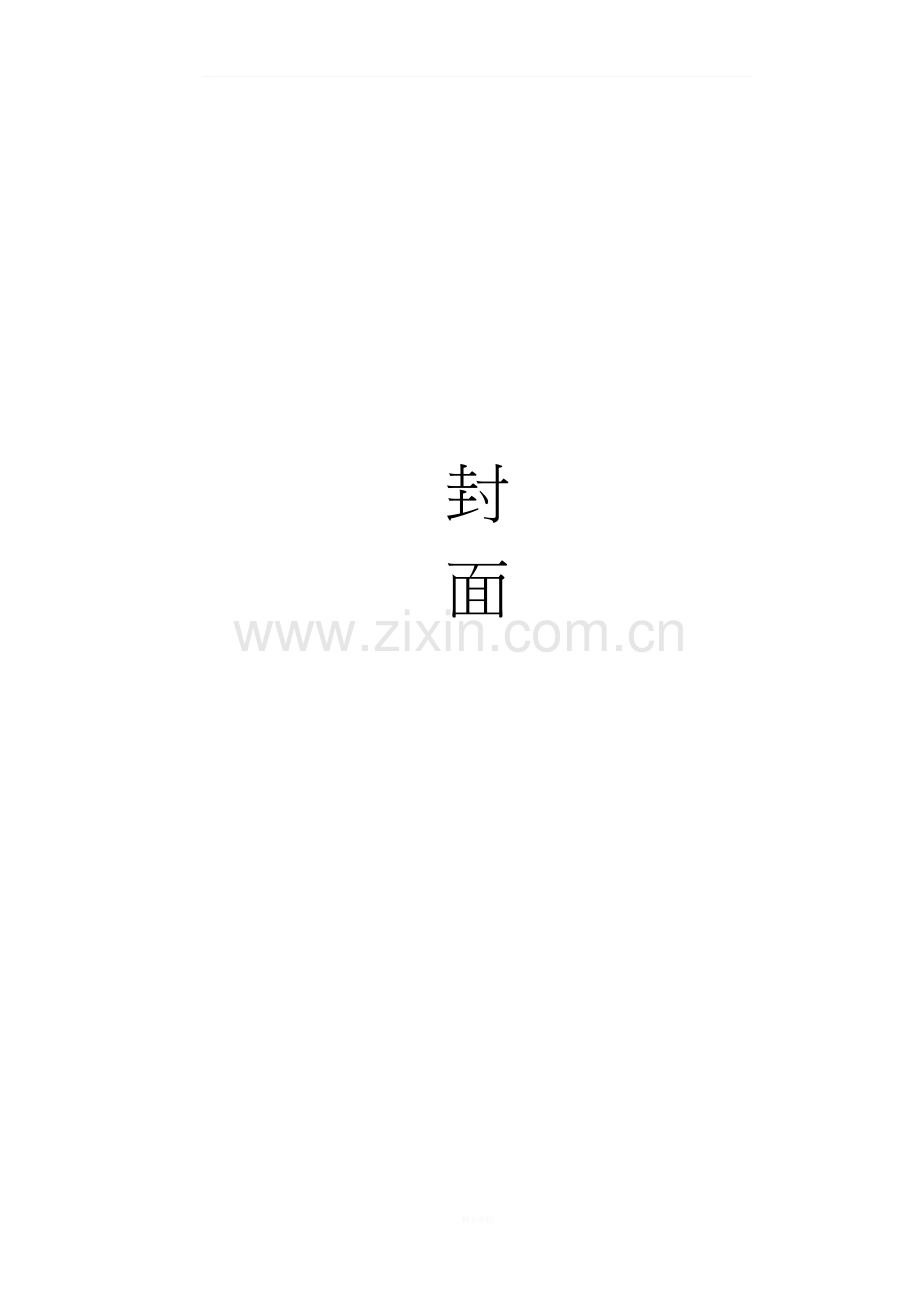

封
面

摘要
因为空气质量的恶化，阴霾天气现象出现增多，危害现象加重。中国不少地区把阴霾天气现象并入雾一起作为灾害性天气预警预报。统称为“雾霾天气”。雾霾主要由PM2.5、PM10、PM0.1以及重金属镍砷铬铅等颗粒组成。有关雾霾的重大事件层出不穷，如1952年伦敦烟雾事件，伦敦杀人雾在四天内夺走了4000多条人命；还有2013年初北京肆虐横行的雾霾事件，轰动一时。因此，对PM2.5的测量显得越来越重要。本设计采用AT89C52单片机为控制中心，由GP2Y1010AU0F灰尘传感器测量空气粉尘浓度，LCD1602显示屏显示当前空气粉尘浓度。当空气中粉尘浓度达到所设定限度启动蜂鸣器自动报警，且能实时对应显示相应的LED灯，直观提醒当前的污染级别。该系统电路简单、工作稳定、集成度高，调试方便，测试精度高，具有一定的实用价值。
关键字：PM2.5、单片机、粉尘浓度、GP2Y1010AU0F、自动检测

目录
第一章、概述 1
1.1、设计的主要内容和意义 1
1.1.1、设计的主要内容 1
1.1.2、设计的主要意义 1
第二章、主控制器及主要器件 2
2.1、AT89S52单片机 2
2.2、A/D转换芯片ADC0832 7
2.3、1602LCD液晶显示屏 9
2.4、夏普粉尘传感器GP2Y1010AU0F 11
第三章、硬件电路设计 12
3.1、电路设计框图 12
3.2、系统概述 13
3.3、单片机最小系统 13
3.4、粉尘传感器电路设计 17
3.5、A/D转换 18
3.6、LCD显示模块设计 19
3.7、按键电路 20
3.8、报警电路 21
3.9、污染级别提醒电路和程序下载电路 21
第四章、程序设计及软件应用 22
4.1、主程序设计 22
4.2、主要子函数的设计 24
4.3、keil的应用 29
4.4、protel99se的应用 30
4.5、Proteus的应用 31
第五章、设计的应用及相关实验 33
5.1、PM2.5简介 33
5.1、PM2.5的主要来源 34
5.2、PM2.5的现状及常用数据 35
5.2、设计主要用途及应用的场景 37
5.2.1、主要用途 37
5.2.2、应用场景 37
5.3、应用设计进行的相关实验及结论分析 37
5.3.1、实验一 :东湖公园检测测 37
5.3.2、实验二：路口检测 37
5.3.3、实验三：常见生活场景检测 38
5.3.4、检测分析 38
5.3.5、应对方法 39
第六章、总结 39
致谢 40
参考文献 41
附录 42
附录1. 原件清单 42
附录2. 原理图 43
附录3 程序源代码 44

精品资料
第一章、概述
1.1、设计的主要内容和意义
1.1.1、设计的主要内容
本设计提出的“PM2.5监测”的方案最基本的实现方法是由单片机、粉尘监测传感器、显示模块、报警器等模块组成的电路， GP2Y1010AU0F粉尘传感器采集空气中PM2.5的浓度值，经过AT89C52单片机处理后，在LCD1602液晶上显示，并且设置一个报警值，检测的PM2.5浓度值超过报警值后，蜂鸣器报警，报警值可以用按键手动调节。另外，该设计在实时检测浓度的同时，根据当前检测浓度亮起相应的灯，浓度范围分别为：
检测的PM2.5的浓度值在0-0.1，绿灯亮，表示环境良好；
检测的PM2.5的浓度值在0.1-0.3，黄灯亮，表示轻度污染；
检测的PM2.5的浓度值在0.3以上，红灯亮，表示重度污染；
1.1.2、设计的主要意义
21世纪的今天，科学技术的发展日新月异，科学技术的进步同时也带动了测量技术的发展，现代控制设备不同于以前，它们在性能和结构发生了翻天覆地的变化。我们已经进入了高速发展的信息时代，测量技术是当今社会的主流，广泛地深入到应用工程的各个领域。
因为空气质量的恶化，阴霾天气现象出现增多，危害现象加重。中国不少地区把阴霾天气现象并入雾一起作为灾害性天气预警预报。统称为“雾霾天气”。雾霾主要由PM2.5、PM10、PM0.1以及重金属镍砷铬铅等颗粒组成。在空气动力学和环境气象学中，颗粒物是按直径大小来分类的，粒径小于100微米的称为TSP(TotalSuspendedParticle)，即总悬浮物颗粒；粒径小于10微米的称为PM10(PM为ParticulateMatter缩写)，即可吸入颗粒物；粒径小于2.5微米的称为PM2.5，即可入肺颗粒物，它的直径仅相当于人的头发丝粗细的1/20。虽然PM2.5只是地球大气成分中含量很少的组分，但它与较粗的大气颗粒物相比，粒径小，富含大量的有毒、有害物质且在大气中的停留时间长、输送距离远，因而对人体健康和大气环境质量影响更大。
世界卫生组织发布的报告显示，无论是发达国家还是发展中国家，目前大多数城市和农村人口均遭受到颗粒物对健康的影响。高污染城市中的死亡率超出相对清洁城市的15%至20%。据统计，在欧洲，PM2.5每年导致386000人死亡，并使欧盟国家人均期望寿命减少8.6个月。人体的生理结构决定了对PM2.5没有任何过滤、阻拦能力，而PM2.5对人类健康的危害却随着医学技术的进步，逐步暴露出其恐怖的一面。气象专家和医学专家认为，由细颗粒物造成的灰霾天气对人体健康的危害甚至要比沙尘暴更大。粒径10微米以上的颗粒物，会被挡在人的鼻子外面；粒径在2.5微米至10微米之间的颗粒物，能够进入上呼吸道，但部分可通过痰液等排出体外，另外也会被鼻腔内部的绒毛阻挡，对人体健康危害相对较小；而粒径在2.5微米以下的细颗粒物，直径相当于人类头发的1/10大小，不易被阻挡。被吸入人体后会直接进入支气管，刺激呼吸道，干扰肺部的气体交换，从而引发咳嗽、呼吸困难、哮喘、慢性支气管炎等呼吸系统的疾病并导致心律不齐、非致命性心脏病等心血管方面的疾病。其中，老人、小孩以及心肺疾病患者是PM2.5污染的敏感人群。
因此，对PM2.5的监测与治理便显得越来越重要。

第二章、主控制器及主要器件
2.1、AT89S52单片机
AT89S52是一个低功耗，高性能CMOS 8位单片机，片内含8k BytesISP的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准 MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，功能强大的微型计算机的AT89S52可为许多嵌入式控制应用系统提供高性价比的解决方案。
AT89S52具有以下标准功能:8k字节Flash，256字节RAM，32位I/O口线，看门狗定时器，2个数据指针，三个16位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。另外，AT89S52可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。内部数据存储器的高128个单元是为专用寄存器提供的，因此该区也称作特殊功能寄存器（SFR），它们主要用于存放控制命令、状态或数据。除去程序计数器PC外，还有21个特殊功能寄存器，其地址空间为80H～FFH。这21个寄存器中有11个特殊功能寄存器具有位寻址能力，它们的字节地址刚好能被8整除。AT89S52是一个高效的微型计算机。它的应用范围广，可用于解决复杂的控制问题，且成本较低。其结构框图如图2.1所示。

图2.1 AT89S52结构框图
AT89S52引脚功能与封装：

图2.2 AT89S52引脚图
按照功能，AT89S52的引脚可分为主电源、外接晶体振荡或振荡器、多功能I/O口、控制和复位等。
多功能I/O口：
AT89S52共有四个8位的并行I/O口：P0、P1、P2、P3端口，对应的引脚分别是P0.0 ～ P0.7，P1.0 ～ P1.7，P2.0 ～ P2.7，P3.0 ～ P3.7，共32根I/O线。每根线可以单独用作输入或输出。
①P0端口，该口是一个8位漏极开路的双向I/O口。在作为输出口时，每根引脚可以带动8个TTL输入负载。当把“1”写入P0时，则它的引脚可用作高阻抗输入。当对外部程序或数据存储器进行存取时，P0可用作多路复用的低字节地址/数据总线，在该模式，P0口拥有内部上拉电阻。在对Flash存储器进行编程时，P0用于接收代码字节；在校验时，则输出代码字节；此时需要外加上拉电阻。
②P1端口，该口是带有内部上拉电阻的8位双向I/O端口，P1口的输出缓冲器可驱动（吸收或输出电流方式）4个TTL输入。对端口写“1”时，通过内部的上拉电阻把端口拉到高电位，此时可用作输入口。P1口作输入口使用时，因为有内部的上拉电阻，那些被外部信号拉低的引脚会输出一个电流。在对Flash编程和程序校验时，P1口接收低8位地址。
另外，P1.0与P1.1可以配置成定时/计数器2的外部计数输入端（P1.0/T2）与定时/计数器2的触发输入端（P1.0/T2EX），如表2.3所示。
表2.3  P1口管脚复用功能
端口引脚
复用功能
P1.0
T2（定时器/计算器2的外部输入端）
P1.1
T2EX（定时器/计算器2的外部触发端和双向控制）
P1.5
MOSI（用于在线编程）
P1.6
MISO（用于在线编程）
P1.7
SCK（用于在线编程）
③ P2端口，该口是带有内部上拉电阻的8位双向I/O端口，P2口的输出缓冲器可驱动（吸收或输出电流方式）4个TTL输入。对端口写“1”时，通过内部的上拉电阻把端口拉到高电位，此时可用作输入口。P2口作输入口使用时，因为有内部的上拉电阻，那些被外部信号拉低的引脚会输出一个电流。
在访问外部程序存储器或16位的外部数据存储器时，P2口送出高8位地址，在访问8位地址的外部数据存储器时，P2口引脚上的内容（就是专用寄存器（SFR）区中P2寄存器的内容），在整个访问期间不会改变。在对Flash编程和程序校验期间，P2口也接收高位地址或一些控制信号。
④ P3端口，该口是带有内部上拉电阻的8位双向I/O端口，P3口的输出缓冲器可驱动（吸收或输出电流方式）4个TTL输入。对端口写“1”时，通过内部的上拉电阻把端口拉到高电位，此时可用作输入口。P3口作输入口使用时，因为有内部的上拉电阻，那些被外部信号拉低的引脚会输出一个电流。
在AT89S52中，同样P3口还用于一些复用功能，如表2.4所列。在对Flash编程和程序校验期间，P3口还接收一些控制信号。
表2.4 P3端口引脚与复用功能表
端口引脚
复用功能
P3.0
RXD（串行输入口）
P3.1
TXD（串行输出口）
P3.2
INT0（外部中断0）
P3.3
INT1（外部中断1）
P3.4
T0（定时器0的外部输入）
P3.5
T1（定时器1的外部输入）
P3.6
WR（外部数据存储器写选通）
P3.7
RD（外部数据存储器读选通）
RST：复位输入端。在振荡器运行时，在此脚上出现两个机器周期的高电平将使其单片机复位。看门狗定时器（Watchdog）溢出后，该引脚会保持98个振荡周期的高电平。在SFR AUXR（地址8EH）寄存器中的DISRTO位可以用于屏蔽这种功能。DISRTO位的默认状态，是复位高电平输出功能使能。
ALE/PROG：地址锁存允许信号。在存取外部存储器时，这个输出信号用于锁存低字节地址。在对Flash存储器编程时，这条引脚用于输入编程脉冲PROG。一般情况下，ALE是振荡器频率的6分频信号，可用于外部定时或时钟。但是，在对外部数据存储器每次存取中，会跳过一个ALE脉冲。在需要时，可以把地址8EH中的SFR寄存器的0位置为“1”，从而屏蔽ALE的工作；而只有在MOVX或MOVC指令执行时ALE才被激活。在单片机处于外部执行方式时，对ALE屏蔽位置“1”并不起作用。
PSEN：程序存储器允许信号。它用于读外部程序存储器。当AT89S52在执行来自外部存储器的指令时，每一个机器周期PSEN被激活2次。在对外部数据存储器的每次存取中，PSEN的2次激活会被跳过。
EA/Vpp：外部存取允许信号。为了确保单片机从地址为0000H～FFFFH的外部程序存储器中读取代码，故要把EA接到GND端，即地端。但是，如果锁定位1被编程，则EA在复位时被锁存。当执行内部程序时，EA应接到Vcc。在对Flash存储器编程时，这条引脚接收12V编程电压Vpp。
XTAL1：振荡器的反相放大器输入，内部时钟工作电路的输入。
XTAL2：振荡器的反相放大器输出。
2.2、A/D转换芯片ADC0832
ADC0832 是美国国家半导体公司生产的一种 8 位分辨率、双通道 A/D 转换芯片。由于它体积小，兼容性强，性价比高而深受单片机爱好者及企业欢迎，
其目前已经有很高的普及率。学习并使用 ADC0832 可是使我们了解 A/D 转换器的原理，有助于我们单片机技术水平的提高。
ADC0832 具有以下特点：
①8 位分辨率；
②双通道 A/D 转换；
③输入输出电平与 TTL/CMOS 相兼容；
④5V 电源供电时输入电压在 0~5V 之间；
⑤工作频率为 250KHZ，转换时间为 32μS；
⑥一般功耗仅为 15mW；
⑦8P、14P—DIP（双列直插）、PICC 多种封装；
⑧商用级芯片温宽为0°C to +70°C，工业级芯片温宽为−40°C to +85°C；
芯片顶视图：

芯片接口说明：
CS_：片选使能，低电平芯片使能。
CH0：模拟输入通道 0，或作为 IN+/-使用。
CH1：模拟输入通道 1，或作为 IN+/-使用。
GND：芯片参考 0 电位（地）。
DI：数据信号输入，选择通道控制。
DO：数据信号输出，转换数据输出。
CLK：芯片时钟输入。
Vcc/REF：电源输入及参考电压输入（复用）。

ADC0832 为 8 位分辨率 A/D 转换芯片，其最高分辨可达 256 级，可以适应一般的模拟量转换要求。其内部电源输入与参考电压的复用，使得芯片的模拟电压输入在 0~5V 之间。芯片转换时间仅为 32μS，据有双数据输出可作为数据校验，以减少数据误差，转换速度快且稳定性能强。独立的芯片使能输入，使多器件挂接和处理器控制变的更加方便。通过 DI 数据输入端，可以轻易的实现通道功能的选择。

2.3、1602LCD液晶显示屏
LCD显示器分为字段显示和字符显示两种。其中字段显示与LED显示相似，只要送对应的信号到相应的管脚就能显示。字符显示是根据需要显示基本字符。本设计采用的是字符型显示。系统中采用LCD1602作为显示器件输出信息。与传统的LED数码管显示器件相比，液晶显示模块具有体积小、功耗低、显示内容丰富等优点，而且不需要外加驱动电路，现在液晶显示模块已经是单片机应用设计中最常用的显示器件了。LCD1602可以显示2行16个汉字。

LCD1602主要技术参数
显示容量为16×2个字符；
芯片工作电压为4.5～5.5V；
工作电流为2.0mA（5.0V）；
模块最佳工作电压为5.0V；
字符尺寸为2.95×4.35（W×H）mm。
3.1.2 LCD1602的引脚说明
LCD1602采用标准的14脚接口，其中:
第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：V0为液晶显示器对比度调整端。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15～16脚：空脚
3.1.3控制指令说明
1602液晶模块内部的控制器共有11条控制指令，如3.8表所示：
表3.8 控制命令表
序号
指令
RS
R/W
D7
D6
D5
D4
D3
D2
D1
D0
1
清显示
0
0
0
0
0
0
0
0
0
1
2
光标返回
0
0
0
0
0
0
0
0
1
*
3
置输入模式
0
0
0
0
0
0
0
1
I/D
S
4
显示开/关控制
0
0
0
0
0
0
1
D
C
B
5
光标或字符移位
0
0
0
0
0
1
S/C
R/L
*
*
6
置功能
0
0
0
0
1
DL
N
F
*
*
7
置字符发生存贮器地址
0
0
0
1
字符发生存贮器地址
8
置数据存贮器地址
0
0
1
显示数据存贮器地址
9
读忙标志或地址
0
1
BF
计数器地址
10
写数到CGRA或DDRAM）
1
0
要写的数据内容
11
从CGRAM或DDRAM读数
1
1
读 出的数据内容
1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。（说明：1为高电平、0为低电平）
指令1：清显示，指令码01H，光标复位到地址00H位置
指令2：光标复位，光标返回到地址00H
指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移 S:屏幕上所有文字是否左移或者右移。高电平表示有效，低电平则无效
指令4：显示开关控制。 D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示 C：控制光标的开与关，高电平表示有光标，低电平表示无光标 B：控制光标是否闪烁，高电平闪烁，低电平不闪烁
指令5：光标或显示移位 S/C：高电平时移动显示的文字，低电平时移动光标
指令6：功能设置命令 DL：高电平时为4位总线，低电平时为8位总线 N：低电平时为单行显示，高电平时双行显示 F: 低电平时显示5x7的点阵字符，高电平时显示5x10的点阵字符
指令7：字符发生器RAM地址设置
指令8：DDRAM地址设置
指令9：读忙信号和光标地址 BF：为忙标志位，高电平表示忙，此时模块不能接收命令或者数据，如果为低电平表示不忙。
指令10：写数据
指令11：读数据
2.4、夏普粉尘传感器GP2Y1010AU0F
日本夏普公司灰尘传感器GP2Y1010AU，体积小巧，灵敏度高，可以用来测量0.8微米以上的微小粒子，可用于室内环境中烟气、粉尘、花粉等浓度的检测。此款产品不但可以检测出单位体积粒子的绝对个数，而且内置气流发生器，可以自行吸入外部空气。灰尘传感器GP2Y1010AU安装保养方便，使用寿命长，精度高，稳定性好。其内部对角安放着红外线发光二极管和光电晶体管，使得其能够探测到空气中尘埃反射光，即使非常细小的如烟草烟雾颗粒也能够被检测到，通常在空气净化系统中应用。该传感器具有非常低的电流消耗（最大20mA，典型值11mA），可使用高达7VDC。该传感器输出为模拟电压，其值与粉尘浓成正比。

夏普灰尘传感器GP2Y1010AU0F

传感器内部结构

应用领域：
 1、空气净化器和空气清新机；
2、空调；
 3、空气质量监控仪；
 4、空调等相关产品。
主要参数：
灵敏度：0.5V/(0.1mg/m3)
 输出电压：0.9V(TYP)
 消耗电流：11mA
工作温度：-10~65℃
 存储温度：-20~80℃
第三章、硬件电路设计
3.1、电路设计框图

3.2、系统概述
本电路是由AT89S52单片机为控制核心，另外主要通过6个模块的电路设计实现功能，他们分别是LCD显示模块、粉尘传感器、A/D转换、按键电路、报警电路、污染级别提醒电路。
系统原理图如下：

3.3、单片机最小系统
单片机的最小系统就是让单片机能正常工作并发挥其功能时所必须的组成部分，也可理解为是用最少的元件组成的单片机可以工作的系统。对51系列单片机来说， 最小系统一般应该包括： 单片机、时钟电路、复位电路、输入/ 输出设备等。
单片机最小系统框图

时钟电路:
在设计时钟电路之前，让我们先了解下51单片机上的时钟管脚：
XTAL1（19 脚） ：芯片内部振荡电路输入端。
XTAL2（18 脚） ：芯片内部振荡电路输出端。
XTAL1 和XTAL2 是独立的输入和输出反相放大器，它们可以被配置为使用石英晶振的片内振荡器，或者是器件直接由外部时钟驱动。图3中采用的是内时钟模式，即采用利用芯片内部的振荡电路，在XTAL1、XTAL2 的引脚上外接定时元件（一个石英晶体和两个电容），内部振荡器便能产生自激振荡。一般来说晶振可以在1.2 ～ 12MHz 之间任选，甚至可以达到24MHz 或者更高，但是频率越高功耗也就越大。在本实验套件中采用的11.0592M 的石英晶振。和晶振并联的两个电容的大小对振荡频率有微小影响，可以起到频率微调作用。当采用石英晶振时，电容可以在20 ～ 40pF 之间选择（本实验套件使用30pF）；当采用陶瓷谐振器件时，电容要适当地增大一些，在30 ～ 50pF 之间。通常选取33pF的陶瓷电容就可以了。
另外值得一提的是如果读者自己在设计单片机系统的印刷电路板（PCB） 时，晶体和电容应尽可能与单片机芯片靠近，以减少引线的寄生电容，保证振荡器可靠工作。检测晶振是否起振的方法可以用示波器可以观察到XTAL2 输出的十分漂亮的正弦波，也可以使用万用表测量（ 把挡位打到直流挡，这个时候测得的是有效值）XTAL2 和地之间的电压时，可以看到2V左右一点的电压。
时钟电路如图所示。

时钟电路图

复位电路:
在单片机系统中,复位电路是非常关键的，当程序跑飞（运行不正常）或死机（停止运行）时，就需要进行复位。
MCS-5l 系列单片机的复位引脚RST（ 第9管脚） 出现2个机器周期以上的高电平时，单片机就执行复位操作。如果RST持续为高电平，单片机就处于循环复位状态。
复位操作通常有两种基本形式：上电自动复位和开关复位 。上电瞬间 ，电容两端电压不能突变 ,此时电容的负极和 RESET 相连，电压全部加在了电阻上，RESET 的输入为高，芯片被复位。随之+5V电源给电容充电，电阻上的电压逐渐减小，最后约等于0 ,芯片正常工作。并联在电容的两端为复位按键，当复位按键没有被按下的时候电路实现上电复位，在芯片正常工作后 ，通过按下按键使RST管脚出现高电平达到手动复位的效果。
复位电路图如图所示。

图4 复位电路图
EA/VPP（31 脚）的功能和接法:
51 单片机的EA/VPP（31 脚） 是内部和外部程序存储器的选择管脚。当EA 保持高电平时，单片机访问内部程序存储器；当EA保持低电平时，则不管是否有内部程序存储器，只访问外部存储器。
对于现今的绝大部分单片机来说，其内部的程序存储器（一般为flash容量都很大，因此基本上不需要外接程序存储器，而是直接使用内部的存储器。
在本实验套件中，EA 管脚接到了VCC 上，只使用内部的程序存储器。这一点一定要注意，很多初学者常常将EA 管脚悬空,从而导致程序执行不正常。
P0口外接上拉电阻:
51 单片机的P0 端口为开漏输出，内部无上拉电阻。所以在当做普通I/O 输出数据时，由于V2 截止，输出级是漏极开路电路，
要使“1”信号（即高电平）正常输出，必须外接上拉电阻，如图所示。
图5 P0口外接上拉电阻
另外，避免输入时读取数据出错，也需外接上拉电阻。在这里简要的说下其原因：在输入状态下，从锁存器和从引脚上读来的信号一般是一致的，但也有例外。例如，当从内部总线输出低电平后，锁存器Q ＝ 0， Q ＝ 1，场效应管V1 开通，端口线呈低电平状态。此时无论端口线上外接的信号是低电平还是高电平，从引脚读入单片机的信号都是低电平，因而不能正确地读入端口引脚上的信号。又如，当从内部总线输出高电平后，锁存器Q ＝ 1, Q ＝ 0,场效应管V1 截止.如外接引脚信号为低电平， 从引脚上读入的信号就与从锁存器读入的信号不同。所以当P0 口作为通用I/O 接口输入使用时，在输入数据前，应先向P0 口写“1”，此时锁存器的Q 端为“0”，使输出级的两个场效应管V1、V2 均截止,引脚处于悬浮状态，才可作高阻输入。
总结来说：为了能使P0 口在输出时能驱动NMOS 电路和避免输入时读取数据出错，需外接上拉电阻。在本实验套件中采用的是外加一个10K 排阻。此外，51 单片机在对端口P0—P3 的输入操作上，为避免读错，应先向电路中的锁存器写入“1”，使场效应管截止，以避免锁存器为“0”状态时对引脚读入的干扰。
3.4、粉尘传感器电路设计
根据粉尘传感器GP2Y1010AU的规划书中对管脚的描述：

对应的管脚为：

故粉尘传感器的电路设计如图：
粉尘传感器GP2Y1010AU通过对空气粉尘颗粒浓度的检测输出模拟电压，其

值与粉尘浓度成正比。故在仿真原理图中，我们用可变电阻设计的局部限压电路代替传感器：

3.5、A/D转换
ADC0832的封装机管脚说明：

CS_：片选使能，低电平芯片使能。
CH0：模拟输入通道 0，或作为 IN+/-使用。
CH1：模拟输入通道 1，或作为 IN+/-使用。
GND：芯片参考 0 电位（地）。
DI：数据信号输入，选择通道控制。
DO：数据信号输出，转换数据输出。
CLK：芯片时钟输入。
Vcc/REF：电源输入及参考电压输入（复用）
电路设计如图所示：

3.6、LCD显示模块设计
系统中采用LCD1602作为显示器件输出信息。与传统的LED数码管显示器件相比，液晶显示模块具有体积小、功耗低、显示内容丰富等优点，而且不需要外加驱动电路，根据各管脚的功能电路设计如下：

仿真电路图：

3.7、按键电路
本次设计的按键电路使用了单片机的P3.3，P3.4，P3.5三个口。
设计如下图：

3.8、报警电路
本次设计的报警电路的控制输出使用了单片机的P3.6口，设计如下：

3.9、污染级别提醒电路和程序下载电路
根据不同的浓度范围提醒当前污染级别的电路，采用了绿，黄，红三个LED灯，使用了单片机的P2.2，P2.1，P2.0实现提醒功能，设计如下：

为方便程序的烧录，单片机的程序下载电路设计如下：

第四章、程序设计及软件应用
4.1、主程序设计
主程序代码：
/*****主函数*****/
void main(void)
{
InitTimer(); //初始化定时器
LED=1;
LED2=1;
LED3=1;
LED4=1;
BEEP=0;
lcd_init(); //初始化显示
delay1ms(100);
lcd_init(); //初始化显示
delay1ms(100);
while(1)
{
checkkey(); //按键检测
if(set_st==0)
{
wr_com(0x0c);
if(FlagStart==1) //1次数据采集完成
{
num++;
ADC_Get[num]=abc;
if(num>9)
{
num=0;
DUST=Error_Correct(ADC_Get,10); //求取10次AD采样的值
DUST_Value=(DUST/256.0)*5000; //转化成电压值MV
DUST_Value=DUST_Value*0.17-0.1; //固体悬浮颗粒浓度计算 Y=0.17*X-0.1 X--采样电压V
if(DUST_Value<0) DUST_Value=0;
if(DUST_Value>760) DUST_Value=760; //限位
DUST=(uint)DUST_Value;
}
TL0 = (65536-10000)/256;
TH0 = (65536-10000)%256;
TR0 = 1; //开启定时器0
EA = 1;
FlagStart=0;
}
Alarm(); //报警检测
}
disp(DUST); //显示粉尘浓度值
baojing(); //显示报警值

if(set_st==1) //报警值闪动
{
wr_com(0xca);
wr_com(0x0d);
delay1ms(150);
}

}
}/*****END*****/
说明：详细子函数请见附录3
主程序框图：

4.2、主要子函数的设计
除主程序外，程序设计中还定义了一些函数，方便主程序调用，主要有液晶初始化程序，显示函数，报警显示，报警子函数，按键检测函数，A/D转换函数，中值滤波等。以下主要介绍A/D转换函数。
单片机对ADC0832 的控制原理：
正常情况下ADC0832 与单片机的接口应为 4条数据线，分别是 CS、CLK、DO、DI。但由于 DO端与 DI端在通信时并未同时有效并与单片机的接口是双向的，所以电路设计时可以将DO 和 DI并联在一根数据线上使用。（见图 3）当 ADC0832未工作时其CS 输入端应为高电平，此时芯片禁用，CLK 和
DO/DI 的电平可任意。当要进行 A/D转换时，须先将 CS使能端置于低电平并
且保持低电平直到转换完全结束。此时芯片开始转换工作，同时由处理器向芯
片时钟输入端 CLK 输入时钟脉冲，DO/DI 端则使用 DI端输入通道功能选择的
数据信号。在第 1 个时钟脉冲的下沉之前 DI端必须是高电平，表示启始信号。
在第 2、3 个脉冲下沉之前 DI端应输入 2位数据用于选择通道功能，其功能项
见下表 。

如表 1 所示，当此 2 位数据为“1”、“0”时，只对 CH0 进行单通道转换。
当 2 位数据为“1”、“1”时，只对 CH1进行单通道转换。当 2 位数据为“0”、“0”时，将 CH0作为正输入端 IN+，CH1作为负输入端 IN-进行输入。当 2 位数据为“0”、“1”时，将 CH0作为负输入端 IN-，CH1作为正输入端 IN+进行输入。到第 3 个脉冲的下沉之后 DI端的输入电平就失去输入作用，此后 DO/DI端则开始利用数据输出DO 进行转换数据的读取。从第4个脉冲下沉开始由 DO端输出转换数据最高位DATA7，随后每一个脉冲下沉 DO端输出下一位数据。直到第11个脉冲时发出最低位数据 DATA0，一个字节的数据输出完成。也正是从此位开始输出下一个相反字节的数据，即从第 11个字节的下沉输出 DATD0。随后输出 8位数据，到第 19 个脉冲时数据输出完成，也标志着一次 A/D 转换的结束。最后将 CS 置高电平禁用芯片，直接将转换后的数据进行处理就可以了。
更详细的时序说明请下表：
作为单通道模拟信号输入时ADC0832的输入电压是 0~5V且8位分辨率时的电压精度为 19.53mV。如果作为由 IN+与 IN-输入的输入时，可是将电压值设定在某一个较大范围之内，从而提高转换的宽度。但值得注意的是，在进行 IN+与 IN-的输入时，如果 IN-的电压大于 IN+的电压则转换后的数据结果始终为00H。
ADC0832 数据读取程序流程：

实际程序设计代码为：
/***********AD0832转换程序******************/
uchar ADC0832(bit mode,bit channel) //AD转换，返回结果
{
uchar i,dat,ndat;

ADCS = 0;//拉低CS端
_nop_();
_nop_();

ADDI = 1; //第1个下降沿为高电平
ADCLK = 1;//拉高CLK端
_nop_();
_nop_();
ADCLK = 0;//拉低CLK端,形成下降沿1
_nop_();
_nop_();

ADDI = mode; //低电平为差分模式，高电平为单通道模式。
ADCLK = 1;//拉高CLK端
_nop_();
_nop_();
ADCLK = 0;//拉低CLK端,形成下降沿2
_nop_();
_nop_();

ADDI = channel; //低电平为CH0，高电平为CH1
ADCLK = 1;//拉高CLK端
_nop_();
_nop_();
ADCLK = 0;//拉低CLK端,形成下降沿3

ADDI = 1;//控制命令结束(经试验必需)
dat = 0;
//下面开始读取转换后的数据，从最高位开始依次输出（D7~D0）
for(i = 0;i < 8;i++)
{
dat <<= 1;
ADCLK=1;//拉高时钟端
_nop_();
_nop_();
ADCLK=0;//拉低时钟端形成一次时钟脉冲
_nop_();
_nop_();
dat |= ADDO;
}
ndat = 0; //记录D0
if(ADDO == 1)
ndat |= 0x80;
//下面开始继续读取反序的数据（从D1到D7）
for(i = 0;i < 7;i++)
{
ndat >>= 1;
ADCLK = 1;
