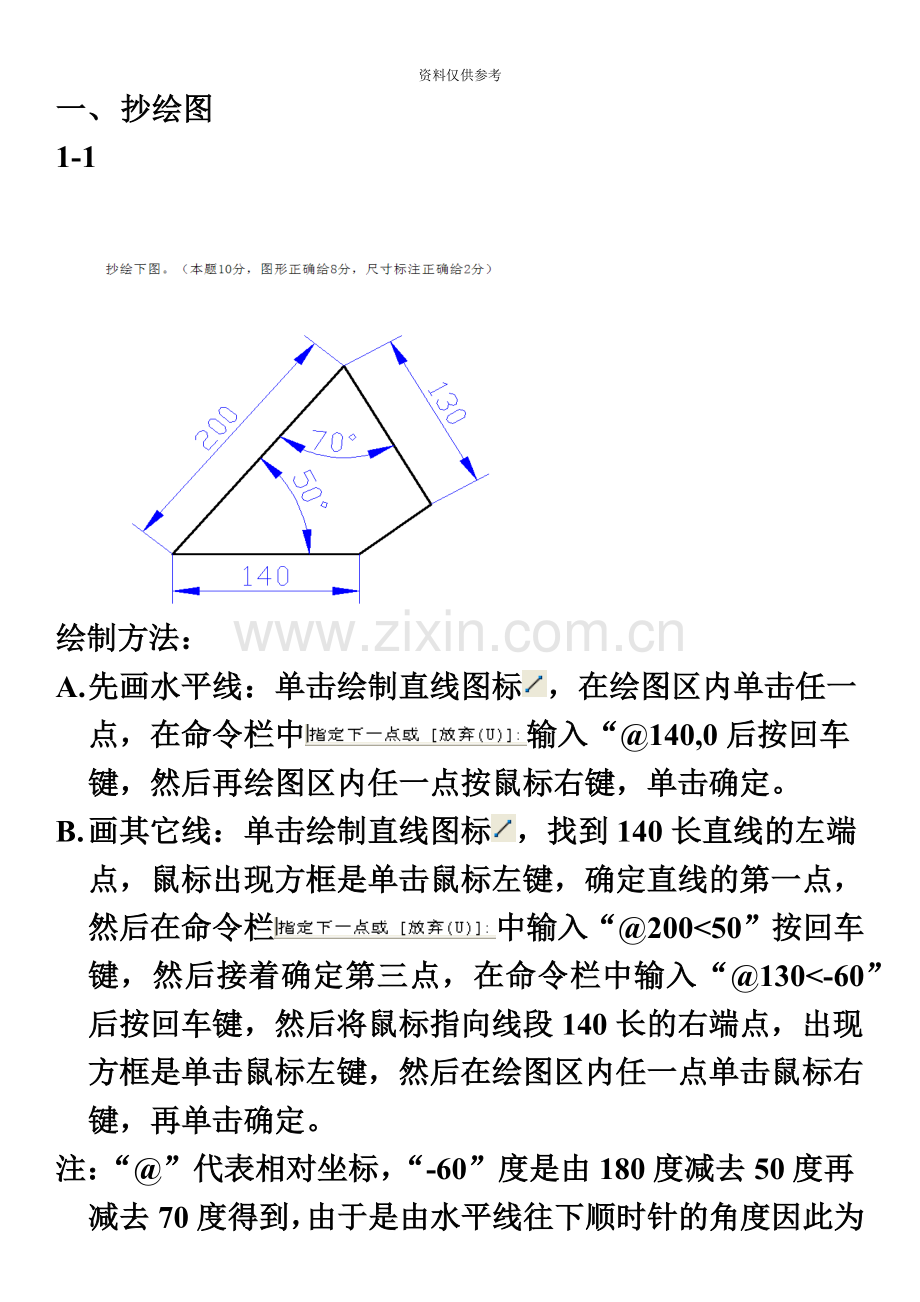

电大土木工程CAD期末考试复习试题资料参考小抄【精华版】资料仅供参考一、 抄绘图1-1绘制方法：A. 先画水平线：单击绘制直线图标，在绘图区内单击任一点，在命令栏中输入“140,0后按回车键，然后再绘图区内任一点按鼠标右键，单击确定。B. 画其它线：单击绘制直线图标，找到140长直线的左端点，鼠标出现方框是单击鼠标左键，确定直线的第一点，然后在命令栏中输入“20050”按回车键，然后接着确定第三点，在命令栏中输入“130-60” 后按回车键，然后将鼠标指向线段140长的右端点，出现方框是单击鼠标左键，然后在绘图区内任一点单击鼠标右键，再单击确定。注：“”代表相对坐标，“-60”度是由180度减去50度再减去70度得到，由于是由水平线往下顺时针的角度因此为负角度。C. 标注尺寸：单击菜单栏中的菜单项，在下拉菜单中单击“图层（L）”后，出现图层特性管理器对话框，然后单击“新建”命令按钮，增加“图层1”，单击图层1的颜色白色，改为蓝色，然后单击“确定”按钮。单击右边向下箭头，选择“图层1”单击，把图层1作为当前层，然后开始标注尺寸。分别用“标注”菜单项下的“线性”，“对齐”和“角度”进行标注。标注后数字太小，经过“格式”菜单项下的“标注样式”进行修改相应项确定。1-2绘制方法：A. 先画大圆：单击画圆图标，然后在绘图区正中间单击鼠标左键，确定圆心位置，接着在命令行中输入圆的半径300后按回车键，大圆就画完了。B. 画一过圆心的水平直线：首先单击下边的“”按钮，使按钮变成如图所示凹下去状态，然后单击绘制直线图标，鼠标指向大圆的圆心，出现圆框时单击鼠标左键，向左移动鼠标，过大圆左侧边界后，单击鼠标左键，再单击右键，出现快键菜单后，单击确定，C. 画一小圆：单击画圆图标，鼠标指向大圆与指向的交点，出项“”时单击左键确定圆心，然后在命令行中输入小圆的半径50后按回车键，一个小圆就画成了。D. 画其它圆方法：单击阵列图标，出现阵列对话框，（1）鼠标单击,选成环形阵列方式，(2)鼠标单击右边的，后，鼠标指向大圆的圆心，出现方框时，单击鼠标左键，回到阵列对话框状态，然后把改为8（因为此图有8个小圆），（3）单击左边的，后，单击小圆，小圆变成虚线后，单击鼠标右键再回到“阵列”对话框状态，然后单击“确定”按钮，8个小圆就画出来了。E. 标注尺寸：（略）1-3绘制方法：A. 先画外框矩形：单击画矩形图标，出现命令提示栏，在提示栏 后输入F，然后按回车键，出现 输入圆角半径250后按回车。接着出现 输入矩形的起点，假设矩形的左下角点的坐标为100,100。那么我们应输入100,100后按回车键。然后出现,我们输入另一个角点的坐标，因为矩形的长是1600，宽是1400，那么另一个角点的坐标就应是100+1600,100+1400，因此我们输入1700,1500后回车。外框带倒角的矩形就画好了。B. 画内框矩形：步骤同上，第一个角点坐标为200,200。 第二个角点坐标为 1600,1400C. 标注尺寸：（1） 设置图层及颜色单击“格式”项下的图层，然后单击“新建”，出现图层1， 把图层1中的线的颜色改为蓝色，然后单击确定。再把图层1设为当前层，这样就能够画出蓝色的尺寸标注了。（2） 设置标注样式：再菜单栏中单击“格式”菜单项，选“标注样式”单击，出项标注样式管理器对话框，单击修改命令按钮，出现“修改标注样式对话框，把“箭头”下的“第一个”改成“建筑标记”，“箭头大小”改为25。再单击“文字”把“文字大小”改为50，再单击“主单位”标签，把“精度”改为“0”，然后单击确定。（3） 标注尺寸 单击标注，选“对齐”标注水平尺寸1600。 单击标注，选“线性”标注垂直尺寸1400，再重复操作标注100。单击标注，选“半径”标注圆角。1-4方法同上。2-1方法：A. 画一个圆：单击画圆图标，画一个半径为200的圆。B. 画出其它三个相切圆：单击阵列图标，出现“阵列”对话框，选“矩形阵列”（默认），在“行”和“列”后分别输入2。在“行偏移”和“列偏移”后分别输入400。 单击选择对象按钮，返回绘图界面，单击所画的圆，然后按回车键，返回“阵列”对话框，单击“确定”按钮，完成四个相切圆的画出。C. 画外圆：单击“绘图”菜单项，选“圆”，选“相切、相切、相切”后，分别单击任意三个小圆后，大圆就画出来了。D. 缩放成R250：（1）标注样式设置：单击菜单项“格式”，选“标注样式”，出现“标注样式管理器”对话框，单击“修改”按钮，进入“修改标注样式”对话框，把“文字”标签下的“文字高度”修改为25；单击“主单位”标签，把“精度”改为0。然后单击确定，单击关闭。（2）标注大圆半径：单击“标注”菜单项，选“半径”单击，然后单击大圆的圆弧线进行标注尺寸得到半径为483。（3）大圆缩成半径为250：单击缩放图标，命令行出现“选择对象”提示，用鼠标分别单击五个圆，由实现变为虚线，然后按回车键。然后让我们制定“基点”，这是用鼠标单击大圆的圆心为基点。然后出现提示，让我们制定比例因子，我们输入250/483后，按回车键。得到标注的大圆半径是250。能够调整一下尺寸线，让尺寸线短一些。2-2 方法同上一题，只不过是最后输入的比例因子是220/483。2-3方法：与上方法基本相同。不同的是四个圆的位置。四个圆的画法：A. 先画一个半径是200的圆。B. 单击阵列图标，出现阵列对话框，行2，列2；把偏移量改为400，角度改为45度然后单击选择对象图标，单击圆后按回车键，返回，再单击确定。3-1绘制方法：A. 先画水平直线300.：单击画直线图标。后在屏幕左下角坐标上边一点点一下鼠标左键，命令行中出现“”后接着输入300,0 后按回车键。再按一次回车键。B. 画58度角的直线：单击画直线图标。然后鼠标单击水平直线的左端点，在命令行中输入 300 58 后回车，然后再按回车键。C. 画第三条线：单击画直线图标后，分别单击所要画的第三条直线的两个端点即可。D. 标注尺寸： 新建一个图层，把线条颜色改为蓝色，把新建的图层设为当前层。然后进行标注尺寸。用“标注”菜单项下的“线性”标注水平尺寸；用“对齐”标注倾斜尺寸；用“圆角”标注角度。3-2 绘制方法：同上一题。4-1 绘制方法：A: 画内圆：单击画圆图标，再屏幕上随意确定一点为圆心并单击鼠标，然后再命令行中输入半径300，按回车键。B画外圆：单击画圆图标，单击内圆圆心，作为外圆圆心，使两圆同心，然后输入半径400，按回车。C. 画正六边形：单击画正多边形图标，命令行中出现“” 后输入6，然后按回车键。然后出现“” 用鼠标找到已经画好的两个同心圆的圆心，单击，接着命令行出现提示“” 输入C后按回车键。接着命令行出现要输入圆的半径，输入400按回车键，正六边形就画好了。D: 画填充线：单击绘图菜单项，选“图案填充”项，出现“边界图案填充”对话框。选“类型”当中的“用户定义”；“角度”值选45度；“间距”选30；单击图标，返回到屏幕状态，单击要想填充的封闭区间内任一点，然后按回车键，返回“边界图案填充”对话框，然后单击确定即可。E:标注尺寸：建立新图层，线形颜色设为蓝色，设置尺寸数字为40，设置完后，把新设图层设为当前层，开始标注尺寸。4-2 绘制方法：A. 画出三个同心圆。B. 单击“图案填充”图标或单击菜单项中的“绘图”项，选图案填充，出现“边界图案填充”对话框，选择“图案填充”标签下的类型：预定义；图案：ANGLE；角度0；比例：6；然后单击图标，返回屏幕编辑状态，单击要填充的封闭区域内任一点，然后按回车键返回“边界图案填充”对话框，单击确定。5-1画窗户的方法：A: 画外框：单击画矩形图标 在屏幕的左下角任一点单击（确定矩形的左下角），然后用相对坐标方法确定右上角坐标：在命令行中输入1800,240 (英文状态下输入)，然后按回车键。 单击图标，把矩形缩放到适当大小。B. 画内部两条线：（1）先把矩形分解：单击分解图标 ，从矩形的右下角外边开始，按住鼠标左键不松开，往左上角拖动，选取一半的矩形后，松开鼠标左键，然后按回车键。（2）画中间两条线：单击偏移图标，在命令行中输入偏移量90 （根据240及60计算而来），按回车键，命令行中出现“”用鼠标单击最上边一条直线，然后出现“”再矩形的里边单击鼠标，完成中间上边的直线绘制。 画中间下边的直线：单击偏移图标，输入偏移量90，按回车；选择要偏移的对象-矩形最下边那条线单击，然后在矩形里边单击一下鼠标，直线就画完了。C. 标注尺寸：因为尺寸为蓝色，因此，应在新建一个图层，把线的颜色设为蓝色，把当前层设为新建层，标注尺寸。画门的方法：A.首先画一个半径是900的圆。单击实时缩放图标，调整圆的大小为适当。B. 单击屏幕下方的正交图标“”后，过圆心画两条90度角垂直和平行直线直线（根据图中要求，按方向画），分别与圆相交。C. 用修剪工具 修剪去4/3圆，剩1/4圆。单击修剪图标，然后分别单击两条直线（确定刀的对象），按回车键；单击要去掉的3/4圆的线上的任意一点，就把3/4圆前切掉了；按回车键。单击修剪图标；单击1/4圆，把1/4变为虚线，作为刀，然后按回车键，分别单击圆弧外的两条直线，把圆外多余部分的直线修剪掉，按回车键。然后单击水平直线，按键盘上的删除键，把水平直线删除掉。D. 按照门要求，把剩余的一条垂直线偏移50。再画出完整的矩形，形成门框厚度。门就画好了。E. 新建图层，把新建图层设为当前层，按照要求标注出尺寸。6-1启动AutoCAD 一、设置图层：1 单击“格式”菜单，选“图层”单击2 单击“新建”按钮，出现图层1，把图层1的线宽由“默认”改为“0.5”3 再单击“新建”出现图层2 ，线宽改成“0.25”，线形设成点画线（方法：单击图层2所在行的continuous 单词 出现“选择线形”对话框，单击“加载”命令，选择 点画线CENTER后单击确定，回到“选择线形”页面，后再单击CENTER，然后确定 ）颜色：设为红色。4 再单击“新建”按钮，出现图层3，线的颜色改为蓝色，线宽改为0.25，后单击确定，图层设置完毕。二、画中心线1 把当前层设置为“图层2”2 首先画外框中心线：单击画“矩型”图标，然后在坐标的原点右上部分单击左键，确定矩型的左下角点，然后用相对坐标方法画出中心线矩形（在命令行输入 8000,4000后按回车键），然后单击菜单栏中的“视图”，选择“缩放”，再选“全部”单击。再单击“实时缩放”图标，把图形进一步缩小到适当的大小。3 画中间的中心线：（1）先把矩形分解：单击分解图标，从矩形的右下角外，按住鼠标左键，往左上角移动，形成“压窗选”，然后按回车键。（2）单击“偏移”图标，然后在命令行中输入偏移量4000后按回车键，单击要偏移的线段（左竖线），然后再确定偏移的方向，单击左竖线右侧即可。接着同样的方法画出其它门窗的位置线。画门窗位置线： 方法与上相同。三、画墙线1 墙线设置A 单击菜单栏中“格式”菜单项，选多线样式，出现“多线样式”对话框。单击“添加”按钮，在“名称”栏里输入“墙线24”，再单击“添加”按钮。单击“元素特性”按钮，出现“元素特性”对话框，再单击“添加”按钮，出现一个偏差为0.0的线中线。单击“线型”选择点画线，即把新加的中线改为点画线线型。单击确定。单击上线为“0.5” 然后把“0.5”改为“1.2”。同样，单击下线“-0.5” 把“-0.5”改为“-1.2” ，然后单击确定返回多线样式对话框。单击保存按钮，出现“保存多线样式”对话框，输入“墙线24” 单击“保存”。单击确定。 2 画墙线A. 选择“图层1” 作为当前层。B. 单击屏幕下方“正交”开关，使所画得线都是水平和垂直的。C. 单击菜单栏“绘图”按钮，选“多线”单击，在命令行中出现多线选项。D. 先在命令行中输入字母J按回车，在输入z 按回车。E. 在命令行中输入s 按回车，输入100 按回车。 F: 用多线画出外框，最后封闭时，在命令行中选C，按回车。G: 画中间墙线：接着按鼠标右键，选“重复画多线”，再画出中间墙线。H. 修改墙与墙之间的连接。单击菜单栏中的“修改”菜单项，选“对象”，选“多线”，出现“多线编辑工具”，选 图标，单击确定，后按命令行中提示，进行修改。四、打断墙体，留出门窗位置。方法：A. 把门窗位置部分放大。（窗口缩放图标）B. 单击菜单栏中的“修改”项，选择“对象”，选“多线”，出现多线编辑工具，选单击确定，然后单击要切断墙线的两个端点即可。其它方法相同。五、画门(门一般宽900，厚80)A. 在图外首先画一个半径是900的圆。B. 过圆心画两条90度角直线（根据图中要求，按方向画），分别与圆相交。C. 用修剪工具 修剪去4/3圆，剩1/4圆。D. 按照门要求，把其中一条直线偏移80。再画出完整的矩形，形成门框厚度。减去另一条直线。门就画好了。E. 把画好的门复制或粘贴到相应的位置即可。如对称的可再用镜像的方法实现。然后把没用的门删掉。六、画窗户 再需要画窗户的位置，先画出窗户的外框矩形，然后再画出里边的两条线。这两条线之间距离一般是60mm。七、标注尺寸转换图层，把当前图层设为图层3，按要求进行标注样式设置，设置完后，先标外框尺寸，再标其它尺寸。62 方法同上。6-3抄绘该图全部内容绘制方法：1打开CAD文件，点击最上方菜单栏 格式图层，会跳出一个图层特性管理器。新建一个图层，将该图层命名为辅助线层，并打开；2用鼠标点击屏幕最下方的工具条中的正交和捕捉对象，将其打开。3、点击画圆命令；4、在屏幕上任意选定一个圆心；5、在命令栏内输入半径30而且按回车；6、点击阵列命令；画四个相切的圆，偏移量为60，然后删除右边两个圆，剩左边两个上下圆。7、单击菜单栏中的绘图菜单项选圆，再选“相切、相切、半径”后分别单击已知的两个圆，再输入半径30，就画出了中间的圆。8、用镜像的方法画出右边的两个圆。这样五个圆都画出来了。9、画相切的矩形: (1) 选择正交，过外边四个圆的圆心分别作垂直和水平的线，与圆相切。 （2）画矩形的四个边线，经过直线与圆的焦点分别画出矩形的四个边，用修剪方法剪去多余部分。删除其它辅助线，图形就画完了。10、缩放矩形水平尺寸为70 （1）先标注矩形的水平尺寸，得到一个尺寸值，本次为163.92 （2）单击缩放图标，命令行出现选择对象，用鼠标分别单击5个圆及矩形的四框，按回车键。 （3）命令行提示制定基点，在矩形的左下角单击鼠标。 （4）命令行出现“指定比例因子或【参照R】: 输入r 按回车键。 （5）命令行出现“指定参照长度”: 输入163.92 按回车键。 （6）命令行出现“指定新长度：”输入 70 按回车键。
