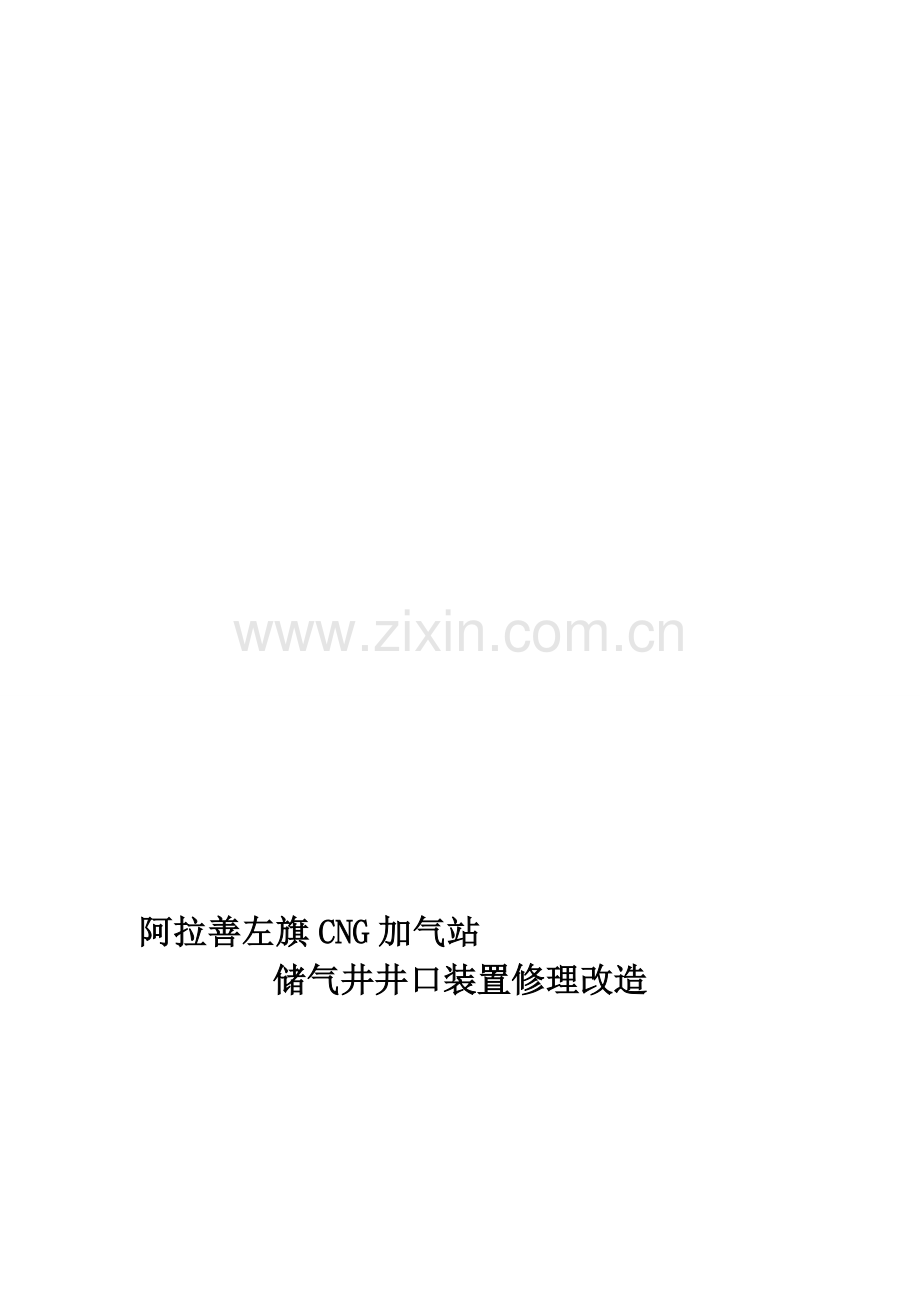

阿拉善左旗CNG加气站
储气井井口装置修理改造

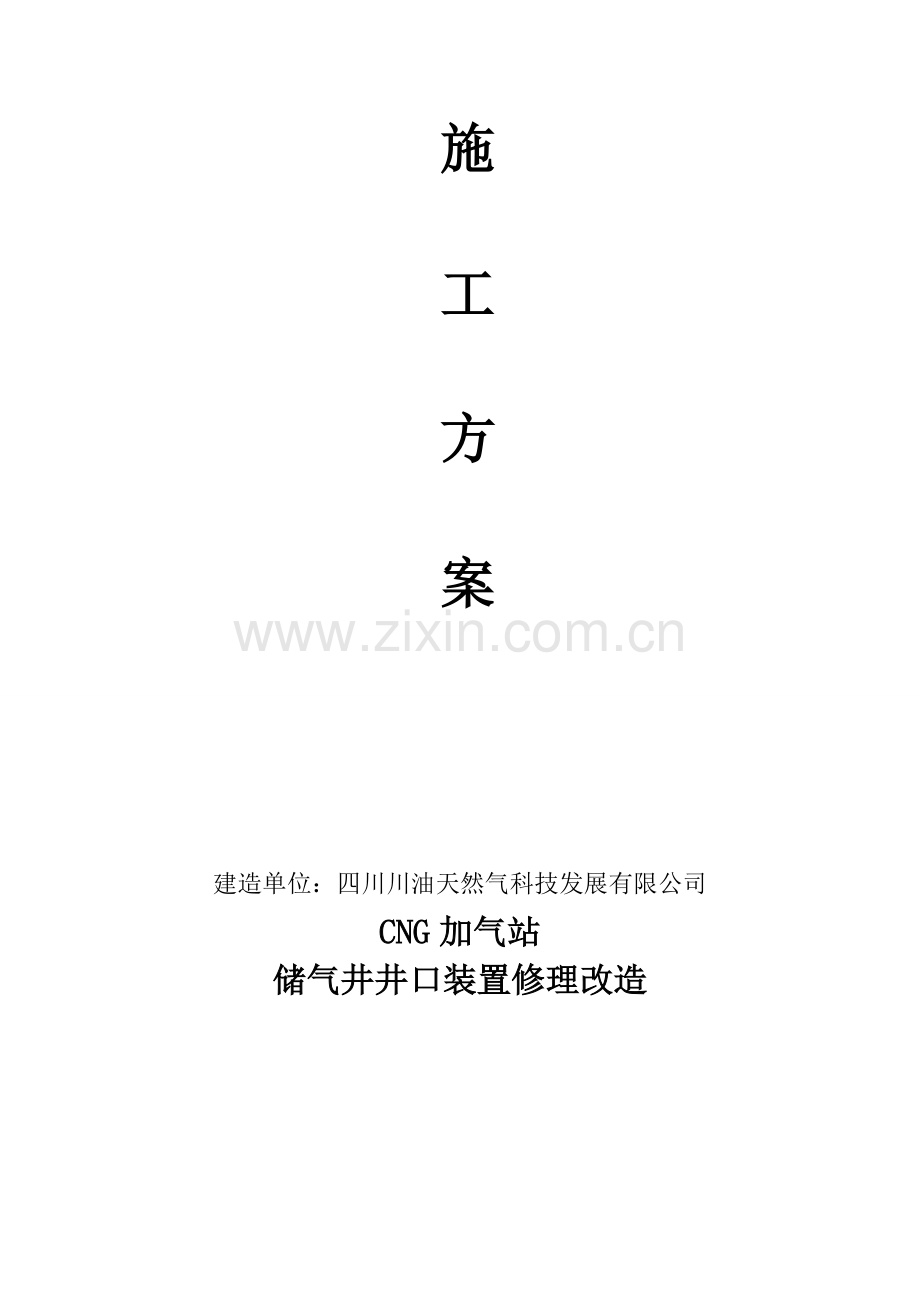

施

工

方

案

建造单位：四川川油天然气科技发展有限公司
CNG加气站
储气井井口装置修理改造

编 写：李立权

审 核：叶俊祥

批 准：陈学高

单位名称：四川川油天然气科技发展有限公司

日期：2011年 12 月 20日

储气井井口装置修理改造
加固施工组织方案

一、执行文件及标准
1、国家质量监督检验检疫总局质检办特[2008]637号《关于加强地下储气井安全监察工作的通知》。
2、GB50156《汽车加油加气站》；SY/T6535-2002《高压地下储气井》。
二、工程概况
1、（1）储气套管规格：Φ244.48mm×11.99mm
（2）套管纲级: TP80CQJ
（3）井口数: 3口
（4）井口排列： 一字型
（5）平均井深： 73米
（6）水容积： 8立方米
（7）井口装置： 老式
（8）井间距： 2米
2、根据质检办特[2008]637号文件前设计制造的在用储气井井口装置，影响检验的进行修理改造。井口实施钢筋混凝土加固技术。并按照95/8〃（244、48mm）管的储气井井口加固混凝土量不少于40m3。对储气井的井口部分进行钢筋混凝土加固，施工制作过程严格满足技术要求和上述规定。
3、储气井井口装置修理改造和检测，应全停产或半停产进行施工。
4、设备、人员、物资准备
（1）施工设备：TQ35液压大钳一套，B型大钳一把，60mPa试压泵一台。其它配套工具。
2、专业施工人员2-4名。
3、材料准备
根据储气井的套管规格，准备与之相应的材料。
（1）法兰式井口封头(含螺栓）：
（2）抱箍：
（3）小钢板：
（4）螺栓（套）：
（5）HBR335钢筋：
（6）密封脂
（7）C30商品混凝土

三、施工作业工序规程
1、勘察现场→人员、设备、材料进场→储气井卸压→拆除排污管、井口阀件→储气井井筒内灌注清水→储气井基础加固→拆卸老式上封头和套管接箍→中特院检测→安装法兰井口→安装井口阀件→强度试压→下排液管→气密性试压→投入运行。
2、工程工期
（1）本工程全停产工期从动工之日起工期10天内完工。
（2）遇以下情况者工期应顺延。
A、检验检查机构及其辅助施工单位未按时到达施工现场检测者。
B、当地特检院监检人员接通知后未按时到施工现场监督检验者。
C、地质条件，风雨雷电及恶劣天气对工程施工安全有重大影响者。
D、原储气井检测发现问题等待结论者。
E、甲方同意工期顺延的其它情况者。
四、储气井井口基础加固方案
1.1施工
1.1.1 将储气井内压缩天然气从排空管排空，井内无压力。
1.1.2 挖加固池前应了解管汇分布及走向资料，防止施工中造成管汇损伤。
1.1.3加固池要求，按加固储气井套管规格确认，95/8〃管混凝土量不少于40m3的要求进行施工，加固池设计为长6000mm×宽3500mm×深2000mm。
1.1.4钢筋选用不低于2级（HRB335）级别的螺纹钢，直径不小于Ф18mm。
1.1.5切割：每口井须割除2米长的表层套管，从垫板以下剥开。
1.1.6表层套管剥开取掉后，应清理加固池，保持相对干净和规则。
1.1.7切割表管时不能伤到储气井管，做好消防安全防护工作，人员合理分工。
1.1.8按加固示意图如图所示。每口井表管剥开段储气井管上安装4个抱箍，要安装平稳，高度平行，不得有松动现象。
1.1.9按基础加固示意尺寸编制加固钢筋，钢筋穿入小钢板，小钢板与抱箍连接，使套管、抱箍、小钢板成为整体。
1.1.10抱箍壁厚不小于12mm，小钢板厚度不小于15mm，小钢板孔的边缘不小于20mm。
1.1.11浇注C30混凝土到井口垫板以下，使储气井恢复至改造前原貌。
1.1.12浇注过程中须用振动棒振动夯实。浇注时间控制在4小时之内。
1.1.13混凝土养护，可采用稻草或塑料薄膜。

加固用材料一览表

材料名称
规格型号
预计数量
备注
封头
95/8〃
3套
配 套
混凝土
C30
40m3
当地购买商混
螺纹钢
φ18级别HRB335
0.98吨
5.8m长钢筋32根
3.2m短钢筋58根1.6m竖钢筋24根
抱箍
95/8〃
12付
材质为： A3
公司发往
小钢板
δ=16mm
150mm×65mm
24件
材质为：A3
公司发往或
当地加工
螺栓
M16
48套逃难
M16×70的32套
M16×90的32套

2.1井口拆卸
2.1.1井筒内注满清水，使井内压力为零。
2.1.2拆除井内排污管，注意轻放，慢升，防掉入井内。
2.1.3井口套管与上封头间连接接箍采用定位角磨机对接箍进行切割2—3条切逢，宽3 mm左右，长120 mm左右，深度控制在6—8mm左右，确保不伤及扣，用液压钳卸扣，拆除老式封头和接箍。
2.2安装法兰式封头
2.2.1安装前检验各零部件，工艺符合要求，无损伤，表面、光洁。
2.2.2安装法兰式封头，清洗套管丝扣，密封脂抹均匀，扶正井口，用人工上紧后卡好液压大钳，按SY/T5412《下套管作业规程》规定的紧扣扭矩值紧扣。
2.2.3由检验检查机构对储气井进行洗井、检测、合格后进行强度试压。
2.2.4强度试验
试验压力：37.5mPa
试验介质：洁净水
2.2.5缓慢升至试验压力的30%，稳压5-10min，检查无渗漏和其它问题后，缓慢升压至60%，稳压5-10min，无问题后，缓慢升至37.5mPa，稳压4h,无渗漏、无异响、无变形为合格。
2.2.6安装排污系统，井口管阀件等。
3.1气密性试压：
3.1.1试验压力为额定工作压力25mPa，稳压24h，无渗漏为合格。（因温度影响产生的压降，△P≯1%为合格）
3.1.2试验方法：
①压力应缓慢上升，当达到试验压力的10%，稳压10min，对井口装置螺纹连接部位进行检查，无渗漏，无异常可继续升压；
②升压采用分梯度逐级提高每升一级可以为试验压力的10%—20%，每级适当保压，以观察有无异常现象；
③到达试验压力后，检查无泄漏和无异常现象，保压24小时无压降即为合格。
3.1.3气密性试压合格后，吹扫井筒进行干燥，无游离水为合格。
五、在当地办理监检告知手续
1、储气井修理改造前应在当地特院办理告知手续。
2、试压过程应通知当地特检院到现场监检。
3、检验检查机构到现场监检。
六、安全工作
1、将储气井四周设警界线，作为施工区域，并挂上施工标识，禁止非工作人员进入，加设安全防护。
2、准备干粉灭火器，4套和其它消防器材。
3、上班着工装必整齐，上班严禁饮酒、抽烟、严禁带火种进入施工现场。
4、严禁油污、污水污染农田、河流，保护环境。
5、严格执行操作规程，非专业人员严禁违章操作。
6、严禁储气井井口改造过程中带压操作。
7、严格按照重点防火管理规定，遵守加气站内的安全防火管理制度。
8、甲方应协助乙方加强安全管理工作。
9、井口垫板在开挖加固池前或切割表管前，应固定在井口，不能松动下滑伤人。
10、加固池使用的木板或四周堆集物不能掉入加固池伤人。
七、安全组织机构
1、公司安全组织组成人员
组 长：副总经理马 平，联系电话：[phone]
副组长：工程部调度长叶俊祥，联系电话：[phone]
13990028928
管理人员：总工程师、工程部长、项目部经理、质保工程师、公司办主任、现场指挥人员；井口改造施工队队长。组员施工队队员。
2、负责施工作业期间紧急情况的应急处理及抢险救援。
四川天然气科技发展有限公司工程部
2011年 12月20日
