大型物流监控门禁巡更系统方案全.doc

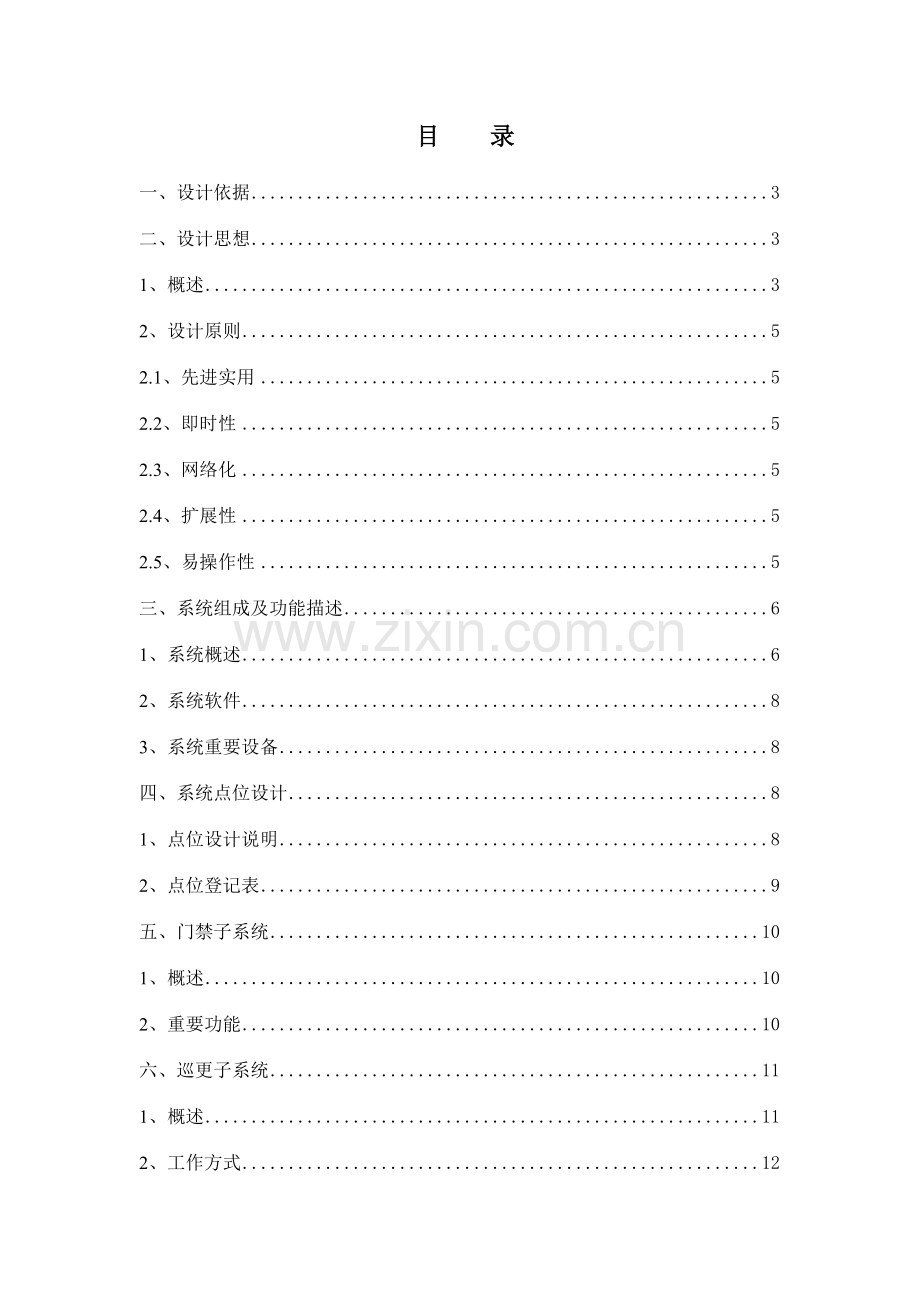

目 录
一、设计依据 3
二、设计思想 3
1、概述 3
2、设计原则 5
2.1、先进实用 5
2.2、即时性 5
2.3、网络化 5
2.4、扩展性 5
2.5、易操作性 5
三、系统组成及功能描述 6
1、系统概述 6
2、系统软件 8
3、系统重要设备 8
四、系统点位设计 8
1、点位设计说明 8
2、点位登记表 9
五、门禁子系统 10
1、概述 10
2、重要功能 10
六、巡更子系统 11
1、概述 11
2、工作方式 12
3、软件特点 12
4、系统功能 12
七、报警联动子系统 13
1、概述 13
2、报警解决 14
3、开、关门功能 14
4、电子地图 15
八、平台管理系统软件 15
1、系统数据库 15
2、技术参数 16
九、与CCTV系统联动 17
十、系统设备性能指标 17
1、NCU—网络控制单元 17
2、MCU—I/O控制单元 19
3、ACU II—门禁控制单元 20
4、PXR52MS—非接触读卡单元 21
十一、系统配置清单 22
十二、系统图 23

一、设计依据
Ø 甲方提供的招标资料文献
Ø 设计院提供的招标资料图纸
Ø 国际标准ISO/IEC 11801
Ø 商用建筑物电信布线标准EIA/TIA 568A
Ø 商用建筑物电信布线标准EIA/TIA 586B.1/B.2/B.3
Ø 电信通信和空间的商业建筑物标准EIA/TIA 569
Ø 商业建筑物电信基础结构管理标准EIA/TIA 606
Ø 商业建筑物电信接地和接线标准EIA/TIA 607
Ø 国家信息产业部YD/T926—2023标准
Ø 建筑与建筑群综合布线工程设计标准GB50311—2023
Ø 建筑与建筑群综合布线工程施工及验收标准GB50312—2023
Ø 工业公司通信接地设计规范GBJ79—85
Ø 民用建筑电气设计规范JGJ/T16—92
Ø 中国电气装置安装工程施工及验收规范GBJ232—82
Ø 以太网10Base—T标准IEEE802.3
Ø 以太网100Base—T标准IEEE802.3u
Ø 《建筑智能化系统工程设计管理暂行规定》(建设部1997-290)
Ø 《安全防范工程程序与规定》(GA/T75-94)
Ø 《安防建筑设计标准》EBD-03-95
Ø 《ISO-7816 IC卡规范》
Ø 《ISO-14443非接触式IC卡规范》
二、设计思想
1、概述
该系统旨在为贵公司楼宇设计一套功能完备的安防一卡通系统，该系统可以将员工的证卡及各种平常使用品有消费及相关认证功能的卡、票、证综合到一张卡上，并在集团内统一管理，做到一卡在手，管理无忧。该系统先进、简便、安全、可靠。
一卡通系统方案将根据“投资合理、规划统一、应用超前”的设计思想提出一套完整的系统解决方案。具体子系统涉及：
Ø 门禁子系统
Ø 巡更子系统
Ø 报警联动子系统
Ø 消费子系统
Ø 停车场管理子系统
综上所述，本方案拟采用美国汉军（Hundure）智能系统有限公司推出的伊尼特（eNitor）网络整合安防管理系统（以下简称eNitor系统）。该系统是一套基于智能建筑系统集成理念，采用了TCP/IP构架和模块化设计模式，开发生产的建筑智能化集成管理平台。与传统的控制主机通过控制协议转换模块接入Intranet/Internet不同，eNitor系统控制主机采用了网络化即TCP/IP模式设计，不仅具有强大的管理功能，并且在系统集成方面具有良好的应用能力，此外，该系统还具有比较高的性价比。

2、设计原则
该系统旨在为联想园区C座设计一套功能完备的安防一卡通系统。在一卡通设计中我们遵循以下的原则，做到管理人性化、智能化。
2.1、先进实用
由于联想园区C座的设计理念是比较超前的，基于传统485网络结构的产品已比较落后，不能适应本系统的规定。在安防系统设计中，先进实用的原则必须贯彻始终。采用的产品和系统是身份辨认和基于TCPIP网络结构应用，具体体现为：
2.2、即时性
任何一个安防系统都应是全实时的，任何一个非全实时的安防系统都应是不安全的。控制器的设计概念应即时系统（Real-Time）、，完全事件驱动硬件积极上报，因此可真实的反映整个系统的真正现场状况（可即时反映到最底层设备，如可反映一个DI点的状态变化），这是一般的单纯RS-485系统所望尘莫及的。
2.3、网络化
设计完毕的安防系统中所采用的产品和系统，必须应用了计算机TCP/IP网络技术，统一管理平台集成性好，而不提倡采用非网络技术应用产品，由于它们在新的世纪中将不久被淘汰。
2.4、扩展性
因日后不仅会有规模不断扩大的需求，还会有业务扩展的需求，所以本设计必须考虑系统的开放性，所选方案和设备必须具有灵活的扩展性和集成能力。
系统应采用模块化设计，门禁子系统、巡更子系统、报告子系统，考勤子系统、消费子系统、停车场管理子系统，无线网络报警/远端控制/即时连线等子系统可随意增减整合。
2.5、易操作性
全中文软件，完善的图控功能，系统的前端产品和系统软件均有良好的学习性和操作性。特别是操作性，应使一般文化水平的管理人员，在粗通电脑操作的情况下通过培训能掌握系统的操作要领，达成能完毕值班任务的操作水平。
三、系统组成及功能描述
1、系统概述
eNitor系统应用的广泛性在于极高的系统性能、模块化的组织结构，以及基于计算机网络系统Internet/Intranet的灵活设计。
eNitor系统遵循现有工业标准，系统开放能力处在业界领先地位。eNitor系统服务器运营在基于微软的Windows 2023/NT的平台上，客户机运营在Windows 2023/NT 或 Windows95/98的平台上，整个系统网络运营在以太网上，协议为标准的TCP/IP。提供IBMS系统的数据有 ODBC、SQL等接口方式。系统网络控制器 (NCU) 是以稳定高效的RSIC 32Bit CPU为核心，乃当今工业等级最为推崇的设计结构，使eNitor系统平台拥有前瞻性硬件设备和面对多任务接入的即时管理平台。
eNitor系统平台通信接口为国际工业级通用标准协议TIP/IP，这使得系统多任务运营更有了技术上的保障，使eNitor系统具有了高效率、高稳定性和多重扩展性等特点。
eNitor系统架构支持以INTRANET/ INTERNET 、RS-485、RS232、GPRS/GSM及DDN，并配合多任务环境操作系统，使多个子系统皆能于同一标准化之平台架构下，高效率且稳定地整合运作。
eNitor系统是基于现今与未来的通信技术和硬件结构为基础，使其应用范围更具扩展性/灵活性，eNitor系统可以根据用户的系统使用环境，采用灵活的模块搭接方式进行系统结构设计。
eNitor系统硬件单元采用模块化设计，使系统成员更简朴，更易于规划各种方案和更容易学习掌握。
eNitor系统为控制中心管理平台的系统，上层控制、通信基于TCP/IP网络协议，可与以太网络紧密整合，通过Internet/Intranet达成网络化、远端监控，以及异地统一管理系统运作等功能，系统也可多台电脑同时协同即时作业。
eNitor系统为即时系统（Real-Time），解决了系统非同步通信方式设计问题，例如一般以RS485/RS232通信的门禁系统的规定同步出入口管理的问题；即时系统可真实的反映整个系统的实际现场状况（可即时反映到最底层设备，如可反映一个DI/DO点的状态变化）。
eNitor系统的系统容量巨大，系统可支持255×64个终端。
eNitor系统具有高稳定性和高安全性：eNitor系统所有的NCU（网络控制器）模块都是独立的集成子系统，每个NCU子系统可以完毕门禁、报警、巡更、消防联动等系统功能，并有负载平衡功能，而不受以太网网络中断的影响，即使最下层的ACU II（门禁控制器）与NCU（网络控制器）完全离线时，ACU II即转换为单独模式运营，一切功能不变，而此时只有紧急卡可进行操作，能即时发现系统的线路故障，引导维护人员及时进行维修。当网络恢复正常时，能及时与系统服务器和子系统工作站传输数据；
在单独模式工作时，NCU可储存高达3万笔以上卡片权限和至少1万笔完整记录资料，可解决相称大的资料，联网运营状态下几乎没有任何区别。
2、系统软件
Ø eNitor平台系统软件：ENITOR-PLS v1.3
Ø eNitor门禁报警系统软件：ENITOR-ACS v1.3
Ø eNitor巡更系统软件：ENITOR-PCS v1.3
Ø eNitor停车系统软件：ENITOR-PMS v1.3
Ø eNitor网络视频联动系统软件：ENITOR-NVS v1.3
3、系统重要设备
Ø 基于Windows 2023 Server的服务器
Ø 用于中央管理功能的专用工作站或计算机
Ø eNitor网络控制单元（NCU）
Ø eNitor I/O控制单元（MCU）
Ø eNitor门禁控制单元(ACU II)
Ø PXR52MS读卡器（用于控制门、停车场、电梯、照明、巡更等）
四、系统点位设计
1、点位设计说明
门禁系统用于对通道及门户的有效管理，对人员流动进行合理的监管和控制，对员工通道及各办公区域走道进行隔离；某些特殊部位，如电讯间、消防及楼控中心、设备机房、等进行门禁控制；
巡更子系统用于对保安人员的有效管理，巡更点纳入门禁控制网络内，实现一卡通，布置巡更点尽量做到巡更无死点。
报警联动子系统用于对通道及门户的有效防范，在大楼中对有些区域如大堂、电梯间、楼梯间、重要办公区域等安装红外双鉴探测器和报警按钮，并能和门禁、CCTV系统进行联动管理控制。在大厦的卫生间内安装求助按钮以备不时之需。电讯间和配电间也很重要，需加装门磁实时反映门的开关状态。

2、点位登记表

五、门禁子系统
1、概述
门禁子系统通过读卡器辩识，只有通过授权的人才干进入受控的区域门组，读卡器能读出卡上的数据并传送到具有读卡器控制能力的ACU II解决，假如允许出入，ACU II中的继电器（Relay）将操作电子锁开门。系统支持多读卡器技术，ACU II支持IC卡技术（接触或非接触卡）。
对于所有的操作，ACU II有至少256周时间区域组，一周中的每一天至少涉及4种开始及停止的时间区域。
2、重要功能
可设定防止潜回操作模式；
自动开关控制的门；
自动对监控模式设防或不设防；
假日进出管制；
具有编程控制的出入等级，每种出入等级定义一个人能进入的一组特殊的门，或者时区组的进出；
每个持卡者能注册到多个出入群组；
当ACU II/NCU在独立操作模式下，以及当与eNitor平台管理系统的通讯联接中断时，其缓存能保持历史记录；
能预先编程设立假期，以便所有ACU II/NCU的操作能根据假期的设定做出相应改变；ACU II/NCU可自动调整适应闰年；
能通过软件暂停读卡器的常规应用动作，以便所有持卡者都不能进入，直到解除设立；
可选择刷卡开门，同时启动视频系统的监视器开始拍摄运作，以记录或观测进出人员的现场状况，提供应保安人员监视用。
当改变为新的密码后，NCU自动地对所有此持卡者ID号的NCU“广播”该新密码，使它们自动更新。这样持卡者新的密码也能用于其它的读卡器。
NCU数据库的容量为30000个持卡者（可扩充），每个持卡者均有可编程的密码（PIN）；
在数据库中，相应于每个卡号的密码号是唯一的；数据库中卡的容量不因每张卡有密码而减少；
当读卡器读到一张合法的卡时，ACU II应当打开门，打开门的时间可通过编程控制在0~255秒；
假如开门时间超过已编程允许打开门的时间，读卡器将产生一个门开着的报警，当关上门后，这个报警自动停止；
原本受限制的门可以通过手工或软件的时区控制自动设立成自由出入状态；
当读卡器确认到一张合法的卡，而开门时，下一个持卡者再刷卡时能保持门的打开状态；
在天天中能控制有多次关闭或打开门的时区；当门应当处在关闭状态而未关的话，读卡器会发生警报信号。
报警时，读卡器的LCD指示灯和蜂鸣器应显示适当的信息：
门被强行打开报警
系统干扰报警（由于未授权的人打开盖子产生）
特殊袭入监控报警
ACU II可以联接一个外部的警报器，以便以上报警发生时可以听到；
提供“反胁迫”报警功能，当某个持卡者被威胁或绑架时，只需通过输入一个特殊的密码便可发生无声的报警信号；
管理卡的持卡者可以人工地对相关的感应器设防或撤防,也能通过时区控制的方法完毕自动设防/撤防；系统在节假日可以有不同的时区设立功能。
六、巡更子系统
1、概述
该子系统能使操作者在任何一台eNitor平台管理系统上都能观测到保安巡更的情况。保安将读卡器作为巡更点的工作站。不管是通常事件或意外事件都将显示在屏幕上或（并）记录在表格里。在显示的图形表中，每个巡更点的图标指示出该巡更点巡访的时间太早、太迟或者未被巡访，能设立必要的号数，以便出现意外时可以发生声音及视觉上的报警。也能显示保安将要巡更的下一个巡更点。
2、工作方式
任何读卡器都能用做保安巡更站。保安用一张预设的卡作为 “巡更卡”，根据预先编排好的巡更路线“注册”，以便“考察”他的巡更工作，这些工作可以在设为巡更点的任何读卡器上进行；
读卡器能接受保安输入的数字代码，反映现场即时状况，以使主控室人员得知现场情况，并即时做出协助或提出支援请求，得以即时控制现场。
3、软件特点
假如保安未在指定期间到达指定的工作地点时，eNitor平台管理系统上的软件将产生声音警报；
当保安执行其巡更任何时，打印机能打印出他的巡更日记，涉及姓名、时间、日期，还涉及早到、迟到或者未到的巡更点；
软件功能可允许设立255条巡更线路，每条巡更线路不多于255个巡更点；每个巡更点的名字最多可以是30个字符；
可以在软件上设立从一个巡更点到下一个巡更点的间隔时间，以及允许的误差时间；
软件以电子地图的形式反映所有巡更点，并且移动的图标指示出保安正在从一个巡更点在向另一个巡更点；并且所有巡更到的点将改变颜色；
所有巡更线路的巡更情况都可产生报告；
为了连续的考察保安的工作状况，能产生存储的巡更记录的报告；
软件有巡更人员排班管理功能，以便于保安人员执勤排班；
在保安巡更时，系统可以对巡更线路的巡更点顺序错误发出提醒警报，以防止巡更人员导致巡更点顺序错误，进而漏掉巡更点或巡更区域，产生安全漏洞；
保安人员输入反映现场即时状况的数字代码，能连接至ENITOR联动报警子系统，使ENITOR系统按事先设定的联动流程进行自控操作，以帮助现场人员对现场实际情况的解决。
4、系统功能
Ø 人员资料编辑、查询、考勤报告；
Ø 已删除人员资料查询；
Ø 划分巡更区域；
Ø 巡更点资料编辑、查询；
Ø 读取卡片序号；
Ø 巡更路线编辑、查询；
Ø 假日资料编辑、查询；
Ø 群组工作安排、查询；
Ø 巡更系统状态代码设定、编辑；
Ø 设备联动查询。
七、报警联动子系统
1、概述
报警联动子系统涉及：积极系统和被动系统。积极系统为: 消防联动/边界报警/紧急报警；被动系统为: 报警和远程监测来自各种传感器状态，该子系统的目的是远程监测来自各种传感器（红外双鉴、紧急按钮等）、门组的报警信号及远程监视门的状态。
监视及控制的功能通过任何一台eNitor管理系统来完毕，也能通过联接在智能NCU的控制来完毕。
在保安规定较高的区域，每个感应探头接两套线路设备，以便当某条线路切断、损坏、短路或开路时，可通过NCU或eNitor管理系统使警报点初始化；
门的启动或关闭状态通过磁接触器反馈给MCU控制器；
所有安装了门磁及电磁锁的门都联接到ACU2，以便任何对门的破坏或侵入行为都能激活NCU或eNitor管理系统的声音及视觉报警；
所有报警监控点都能设防或不设防，可以通过三种方法实现：通过本地的报警面板，通过自动时区控制，或者通过eNitor管理系统人工操作；
根据用户需要可对报警编程，并可根据单个或一组时区进行设防或不设防：
每个用于门禁的ACU2能用于对报警传感器进行“设防”或“不设防。
系统能记录谁对系统“设防”或 “不设防”，涉及针对的传感器、日期、时间等。
2、报警解决
系统可以区分不同的报警信号，并且根据事先登记的各种报警类别自动激活相应的声音及视觉警报。每种报警信号能按以下的规则编程及分类：
非危急报警：这种警报只产生声音报警，并在计算机硬盘中存储且显示在屏幕上，但不需要操作人员做出反映。当此类报警发生时，操作人员只需关闭声音报警信号便可。如：求助报警。
危急报警：这种警报需要操作人员知道每个报警的情况。此外，所有“危急报警”应分优先级，以便操作人员做出迅速反映。警报优先的秩序从1到255，数字越小优先级越高。
根据从警报控制器接受的报警信号，eNitor管理系统执行如下操作：显示报警描述信息、准确日期、时间、位置以及发生警报地的地图的名称及位置；并激活相应的电子地图，相应传感器的图标闪烁并发出报警声；
同时有多个报警发生时，计数器显示这些报警的数量；
在eNitor管理系统上会听到“哔”的报警声；
在硬盘上记载报警的日期、时间及描述信息；
打印机输出报警信息；
激活视频系统拍摄图像并传送到已设定好的监视器，同时启动录像。
3、开、关门功能
通过使用电磁锁或其它类型的电子锁，在定义好时区参数后，NCU可实现自动地启动或关闭门；
安装相应的线路，当发生火警时，自动地打开有关的门；
用户可以通过在eNitor管理系统的地图上选其中一个门后，通过执行一道命令来打开或关闭一扇门；
当门打开或再关闭后，再选中某扇门的图标，它的（开或关的）状态能反映在地图上；
在eNitor管理系统上记录所有用户的操作行为，如用户姓名、时间、日期、操作类型等。
4、电子地图
eNitor管理系统能同时显示多张地图，以便用户快速地拟定报警器位置；地图的大小能调整，当点击一个地图后可使之最大化；
在电子地图任何一个窗口中，建筑的外部能显示出警报。当用鼠标点击该建筑后，能产生一个放大的内部图形；同时，除了可由整个建筑逐步放大显示到每个楼层，也能从某个楼层缩小到整个建筑；
通过软件设立，操作者可选择报警时能反映报警区域的建筑物总图作为首选图，也可选择报警时自动弹出反映报警区域的建筑物楼层平面图；
每个地图应涉及动态的和静态的图标/文本。图标通过鼠标在图标库中选择，在地图生成时可反复用这些图标；
在某个区域中所有监控点可以由彩色逼真的标记高亮度显示，以反映它们的状态。重要区域应有描述性标记并且每一个动态点应有明确的标记；
发现警报时，eNitor管理系统按优先秩序或时间顺序解决。假如同时有多起警报发生，高优先级的警报的图形先显示出来，其它的在缓存中排序；
电子地图中的警报点可以由不同的图标反映传感器的状况是正常或者报警。
八、平台管理系统软件
在每台管理计算机上的eNitor平台管理系统是菜单式的，界面和谐，易于操作。联接每台管理主机的前端设备（读卡器）用来控制程序的启动及运营各种应用模块，否则eNitor平台管理系统软件将无法启动；eNitor平台管理系统能设定并限制操作人员的操作权限有效期。
eNitor系统主机启动支持刷卡加密码确认的功能，即主机启动在操作者输入系统密码的同时，还需要操作者刷卡，确认操作权限；
1、系统数据库
系统数据库兼容于MS-SQL 2023 SERVER，数据的输入、编辑及删除有足够的灵活性，还提供数据输入、编辑、删除及批解决操作，当输入参数模板中已有的数据时，支持鼠标拖动，数据库模块可以提醒用户每一次数据库的变化，并提醒用户是否下传新的变化给NCU，以便使这些变化生效。
数据的输入界面是表格式的，便于输入和编辑；
具有直接删除数据功能`，同样的操作也可用于数据拷贝；
软件提供批解决的功能。
数据库查询：eNitor平台管理系统支持查询功能，通过查询可避免大量的键盘操作；
在整个网络中， 把“系统运作”数据上传给eNitor平台管理系统软件以及把“系统运作”数据存储在文献服务器的存储介质中是很重要的，据此用户可分析以往的历史“系统运作”数据；
eNitor平台管理系统具有软件恢复功能，这样，当上传到数据库的数据中断时，允许用户把任何以往的历史“系统运作”数据恢复到数据库。
可以定义软件的功能模块应用在相应的eNitor平台管理系记录算机上。比如，某台eNitor平台管理系记录算机具有所有功能，允许“系统运作”监视、数据库操作和远程控制等；同时，某台eNitor平台管理系记录算机只具有数据互换及报警功能，由中控室人员操作。
2、技术参数
Ø LAN及C/S支持的工作站数量：同WindowsNT/Win2023；
Ø 每个系统的操作人员数量：255
Ø 密码长度：8位数字或字符
Ø 名称：8位数字或字符
Ø 持卡者数据库容量：视数据库系统版本
Ø 控制（门控）级别：255级
Ø 每个NCU的时间区域：时区组方式
Ø 有进出资料记录
Ø 输出点的描述信息：使用字符
Ø 设备的基本状况资料/数据
Ø 报警监控点（I/O）的数量：255×16 个（每个MCU带16个，可再扩充）
Ø 每个系统示意图的数量：255（视硬盘大小而定）
Ø 优先报警点的数量：最少255×16
Ø 报警点描述信息：使用字符
Ø 报警设备信息的数量：每个报警点至少1条信息
Ø Network IP/Gateway数据
Ø 警报类型：无声音/ 需解除报警、声音+关闭声音、声音+ 需解除报警
Ø 输出控制点的数量：最少255×8个（每个MCU带8个，可再扩充）
Ø 可控制的门的数量（理论值）：255×32
Ø 读卡器的数量（理论值）：255×64（进门+出门）
九、与闭路监控系统联动
eNitor系统的MCU和ACU接受门禁、报警点和手动报警按扭的报警信号，NCU按预先设定的报警信号触发机制触发相应的I/O控制模块的继电器动作，触发CCTV系统矩阵主机，命令指定区域的单路或者多路摄像机将视频信号传至管理计算机，同时启动录像机的进行录像，完毕与CCTV系统联动的整个过程。
十、系统设备性能指标
1、NCU—网络控制单元

专门设计成为终端装置的控制主机，自带RISC解决器智能单元，可以独立运作。
可以透过网络来更新系统程序与资料设定档案。
提供http来监控与使用者设定。
提供一个简易设定与监控的COM PORT界面。
支持透过TCP/IP、GSM/GPRS、FTP、E-Mail 跟PC主机互换信息。
全功能支持BA、OA、CA、SA、MA 控制。
提供全功能的门禁管制 (涉及Anti-Pass back)。
每台NCU提供到16门的门禁管制，且包含进与出的双向管制。
门禁管制提供到30,000笔合法卡片与10,000笔刷卡记录。
电力局限性时，系统自动备份功能。

2、MCU—I/O控制单元

Ø 工作电压24VAC
Ø 工作电流1.5 A
Ø 工作温度-10℃至65℃
Ø 工作湿度20%至95%(在不凝结水珠状态下)
Ø 最大消耗功率15 W
Ø 数据传输界面RS-232或RS-485
Ø 传输速率19200bps - N - 8 – 1
Ø 输入点16组
Ø 输出点8组
Ø 所有输入输出点均有LED作为状态讯息显示；
Ø 输入点皆提供光耦合隔离接口隔离噪声；
Ø 提供外接电池(12V 4.5A/Hr)，停电时机器正常运作；
Ø 可经由NCU扩充多组MCU；
Ø 提供Watch dog功能，当设备因不明因素停止时，可自动回到正常状态。

3、ACU II—门禁控制单元

工作电压：24VAC
工作电流：1A
工作温度：-10℃~65℃
工作湿度：20%~95%
最大消耗功率：12W
数据传输接口：RS-485
传输速率：19200bps-N-8-1
继电器：4组
输入端：4组
可控制门数：2个门
LED指示灯：1组
读头接口：4组(另有2组专用DC12V电源输出)
提供Master Card设定卡，设定主机紧急卡号；
断线时可提供客户自行设定管理者卡片开门或任意卡均可开门两种模式；
具防门破坏侦测点（Door Sensor）设计，强化系统设备之安全；
具未关门时间侦测功能；
提供4组Relay输出点，警报及门锁使用；
具胁迫按钮设定功能(Duress)，遇紧急状况时，开门同时输出秘密警报，联络管理保全中心；
可提供连接内外4台身份辨识单元读头；
可外接Battery，停电时机器正常运作，可达6小时；
具胁迫码设定，遇紧急状况时Reader输入胁迫码，开门同时输出秘密警报，联络管理保全中心；
具解除码，可于Reader输出解除码，解除秘密警报状态；
可下载设定开门时间及未关门时间警告。
4、PXR52MS—非接触读卡单元
造型美观，搭配容易；
在无干扰情况下，远距离读取资料；
提供多种输出界面，刻搭配多种主机；
具有防水功能；
多种尺寸设计，可依据安装环境选择适当型号。
工作电压：12 VDC
工作电流：200 mA
工作温度：-10℃ ~ 55℃
工作湿度：20% ~ 95%在不结成水滴的情况下
数据传输界面：RS-485/ABA Track2/Wiegand
传输速率：19200bps N-8–1
显示器：双色LED（Power/通讯状态指示）
防外壳破坏装置：有
音频提醒：有

十一、系统配置清单

十二、系统图

视频服务器
安防监控系统

设

计

方

案

郑州宏华电子工程有限公司
2023年11月20日

目 录

第1章 前 言 - 3 -
1.1公司简介 - 3 -
1.2 质量保证体系 - 3 -
第2章 设计总则 - 5 -
2.1 项目概述 - 5 -
2.2 设计目的 - 5 -
2.3 设计范围 - 5 -
2.4 设计依据 - 5 -
2.5 设计原则 - 6 -
2.6 系统总体设计思想 - 7 -
第3章 系统概述 9
第4章 售后服务 20
4.1 内容 20
4.2 措施 20
4.3 售后服务流程 21
第5章 典型工程案例 23
第6章 系统配置清单 24

前 言
郑州佳维视讯公司简介
  我公司是以安防监控、系统集成、综合布线、智能化建筑等领域为发展方向，专业从事安全技术防范的高科技公司，为郑州市技防安防监控工程推荐施工单位，是河南省久负盛名的专业安防监控工程商。我们专业承做政府机关、学校、银行、宾馆、医院、监狱、电厂、煤矿、商超、工厂、道路、社区、企事业单位安防监控及防盗报警相关工程。
  “时时努力，天天创新” 是我们的公司理念；“开拓进取，追求卓越”是公司的追求目的；“艰苦创业，奋力拼搏”是我们的公司精神；“公司是我家，发展靠大家”是公司每个员工的价值观；“专业化服务，优质化质量”是公司的经营理念，我公司永远用真诚的心、火热的激情、年轻的活力去拼搏、去努力、去挑战，去发明更加绚丽辉煌的明天。
　    我公司集中了一批优秀的工程技术人员，充足具有承接各类大中型安防监控、防盗报警、系统集成、综合布线、智能化建筑相关工程项目的设计、开发和集成能力，业务范围广泛涉及智能网络和弱电控制领域，能满足政府机关、各大企事业单位等不同的应用需求。相信我们的产品与技术服务能为您提供一流的安全保障！
   公司自成立以来已有近百个大型、中型安防监控工程成功案例，我们所承做的工程以“质量第一、服务争先、价格公道”的良好口碑已赢得众多客户的信赖。

质量保证体系
公司承接的每一项工程从方案设计、施工、交付验收和服务全过程均参照ISO9001国际质量管理和质量保证标准中的内容进行，保证承接的每一项工程都达成相应的质量标准或技术规范。公司质量方针是：保证工程质量、爱惜顾客投资、不断改善服务。
本公司为实现质量方针，制定的质量目的如下：
Ø 在规定的工期内，保证工程竣工验收一次性通过，24小时响应客户的报修规定，顾客满意率达95%。
Ø 我们设立专门的客户服务部，提供完善的售后服务，开展技术支持，疑难解答，质量跟踪，客户培训，维修维护等工作，并获得客户的一致好评。在2023年度的客户满意度调查中，记录数据表白客户满意率达97%以上。
Ø 我司丰富的施工经验，以及严格遵循ISO9001国际质量标准，保证了工程质量。

设计总则
项目概述
达发物流园位于郑州市樱桃沟，这个在郑州市郊区的核心板块、得市场之先机入市的“人文新城”，不仅向我们描绘和展现了物流园强劲的发展势头，还以其稀缺的、独特的管理和服务优势、独有的资源优势，以及规划设计的创新和超前，奠定了达发物流在行业内的新高度。　　
设计目的
作为郑州市的知名公司，保证智能化系统的安全、稳定的运营是我们智能化系统集成公司的职责，因此在设计时将严格按照“科学化”工厂、智能化系统示范工厂的建设要点与技术导则以及相关行业标准，在先进的计算机技术、通信技术、控制技术及IC卡技术基础上，采用系统集成方法，将“郑州达发物流园”建设成为高档精品物流园。
郑州达发物流园智能化在设计过程中，我们把整个建筑群视为一个整体考虑，突出网络概念，突出整体概念。本着安全、舒适、节能、高效的原则，针对郑州达发物流园的特殊性，对物流园内不同的子系统进行设计。
在方案设计时，就方案的实用性方面应作较多的考虑。这种考虑包含这样两个方面：一方面，保证系统先进性，保证系统采用先进的结构平台，保证系统在以后一段时间内的扩展需求；同时，也结合工程的特点和投资规模，考虑系统的可行性。避免一些华而不实的功能和配置，力图在具体的配置上保证简洁、实用。
设计范围
本设计是实现郑州达发物流园对“安全、实用、创新”的理念，我公司将本着“先进、成熟、安全、舒适、经济、合理”的指导思想，结合我公司对大型工厂的智能化系统工程设计经验对“郑州达发物流园”的智能化系统进行设计，使其达成郑州达发物流园的规定、科技发展需要。可以代表当今建筑智能化领域的先进水平，体现未来科技发展的前瞻性。

设计依据
Ø GB/T50314-2023《智能建筑设计标准》
Ø GB 50198—94《民用闭路监视电视系统工程技术规范》
Ø GA/T75—94《安全防范工程程序与规定》
Ø GA/T70—94《安全防范工程费用概算编制办法》
Ø 建设部1997-290《建筑智能化系统工程设计管理暂行规定》
Ø DBJ-08-47-95《智能建筑设计标准》
Ø 97X700《智能建筑弱电工程设计施工图集》
Ø 《全国公司智能化系统示范工程建设要点与技术导则》
Ø GA/T74-94 《安全防范系统通用图形符号》
Ø GA/T72-94 《楼宇对讲电控防盗门通用技术条件》
Ø DB32/366-1999《建筑智能化系统工程实行与验收规范》
Ø DB32/T367-1999《建筑智能化系统工程评估标准》
Ø GB12663-90 防盗报警控制器通用技术条件
Ø 本项目相关图纸和文献
设计原则
郑州达发物流园智能化系统设计方案符合以下原则：以实用为前提、以需求为中心，以技术成熟为保证；并遵循“技术和功能匹配、设备和技术匹配、设备和设备匹配”，具体为：
1. 功能需求拟定系统范围
安防系统绝不是技术越高越好、功能越全越好。应当有一个功能和技术的极限，以满足公司市场定位和经济规定。因此，重要的是系统可靠性和经济性，要防止技术和功能的过剩。
2. 以人为本
“人”是公司的主体，系统设计应紧紧围绕着人们的实际需求，体现“以人为本”，人性化服务的目的，最大限度地满足用户提出的功能需求，并针对用户不同层次的特点，保证系统的实用性和易操作性。
3. 匹配原则
Ø 功能和需求的匹配
安防系统方案设计必须从工厂的实际定位出发，从需求实际出发，严格把握各子系统功能和需求的匹配。功能的过剩势必将导致系统复杂和经济浪费，而各子系统间的功能不匹配，不仅导致经济浪费，还会引发系统的不可靠。
Ø 技术和设备的匹配
安防系统方案设计，必须从功能需求的实际出发，合理考虑各子系统所采用的技术和设备的匹配。这一点十分重要，这要依靠技术人员对安防系统功能的理解和各种技术设备的规定设计出合理的智能化方案。
Ø 硬件和软件的匹配
智能化工厂是由诸多子系统的硬件和软件集合组成，软件和硬件必须匹配，只有硬件而无合适的匹配软件，将不能发挥硬件的功能作用。
4. 可靠性第一
系统可靠性是第一位的。在技术方案设计中必须充足考虑系统的安全性，特别是涉及到整个工厂的现场总线系统的安全性，和涉及家庭安防的产品可靠性是第一位的。
5. 经济性原则
系统经济性是一个必须考虑的重要因素，安防系统建设必须追求高的性能与价格比。在考虑系统方案时，必须进行成本分析。为大而全，一味减少设备档次而导致诸多遗留问题的例子很多。
6. 为未来的需求充足考虑
Ø 先进性
安防系统应优先采用先进的技术产品和设备，只有这样做，才干与技术发展潮流相吻合，才干保证系统与后继技术产品衔接，保证系统功能的完善和可连续发展。采用落后的技术和产品，势必面临产品被淘汰的烦恼。
Ø 开放性
智能化工厂的功能实现是靠多个子系统集成完毕，各子系统的模块化结构和系统的开放性将十分的重要。只有系统的开放性，才有助于系统的扩展和功能的扩大。因此，在系统选择时，要充足考虑这一点,要充足注意解决不同子系统产品和设备的接口和协议的“标准化”使它们之间达成“互操作性”接口应当提供标准的数据接口、网络接口、系统和应用软件接口，实现与未来设备的更多互连和互操作，且能方便地融于全球信息网络中。
Ø 功能可扩展性
郑州达发物流园智能化系统在设计时要充足考虑此后的发展。智能化工厂将向公司内提供十几年甚至几十年的服务。当前科学技术发展的日新月异，特别是信息技术的高速发展，为了保证现代化公司的生命力，我们更有必要考虑工厂建设时的技术可连续发展问题。否则不仅将为工厂管理带来不便，甚至也许将影响公司的长远发展。在系统规划上具有一定的超前性、可扩展性，要整体考虑管线的预留与未来扩展的需求。
系统总体设计思想
郑州达发物流园是一座现代化的知名公司。为了给郑州达发物流园提供一个长期、安全的工作环境，保证开发的安防系统的整体性、完整性。依据对智能化系统设计任务及现状的分析、研究、本设计以面向未来，着眼现实创建布局合理、配套齐全、安全的工作环境。根据郑州达发物流园对智能化系统的规划及实行目的的具体功能规定，参照《国家最新康居示范工程、智能化系统示范工厂的建设要点与技术导则》中的2A级设计，同时融合我们数年从事安防系统集成的经验，对 “郑州达发物流园”智能化系统进行的总体规划设计时，各子系统扩展依工厂分期建设，进行分步实行，统一管理。
郑州达发物流园作为现代化的知名公司，保证智能化系统的安全、稳定的运营是我们智能化系统集成公司的职责，因此郑州同达安防公司从设计开始，将严格遵循以下设计思想：
1. 硬件设计思想
Ø 整个系统采用多层次多手段的技防措施，实现由外及里、互补复核的布防功能，即提高了系统灵敏度又减少了误报率；
Ø 按标准化和模块化设计，便于工程的灵活配置
Ø 某一系统出现故障或被破坏，只会影响该系统的功能，其他系统不受影响；
Ø 系统充足考虑了日后维修的方便
