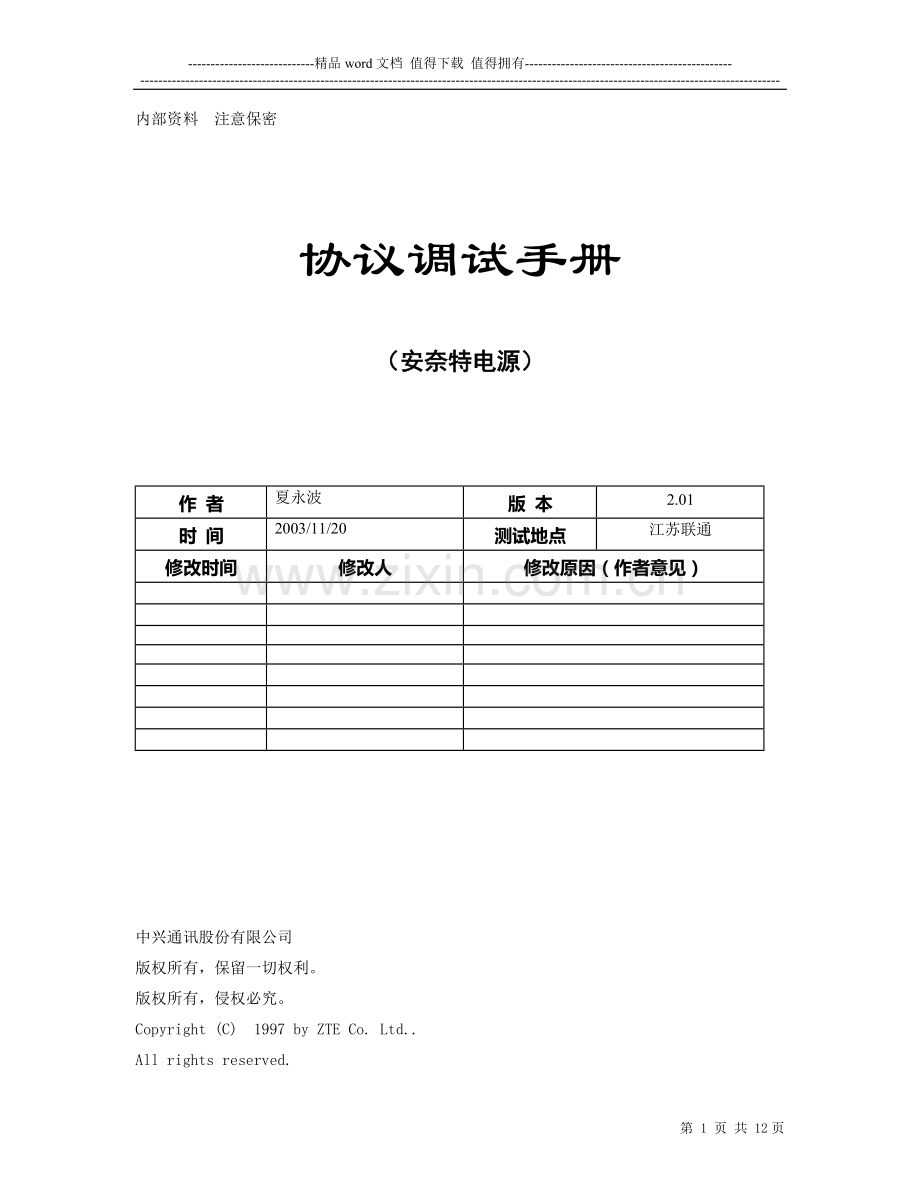

内部资料 注意保密

协议调试手册

（安奈特电源）

作 者
夏永波
版 本
2.01
时 间
2003/11/20
测试地点
江苏联通
修改时间
修改人
修改原因（作者意见）

中兴通讯股份有限公司
版权所有，保留一切权利。
版权所有，侵权必究。
Copyright (C) 1997 by ZTE Co. Ltd..
All rights reserved.

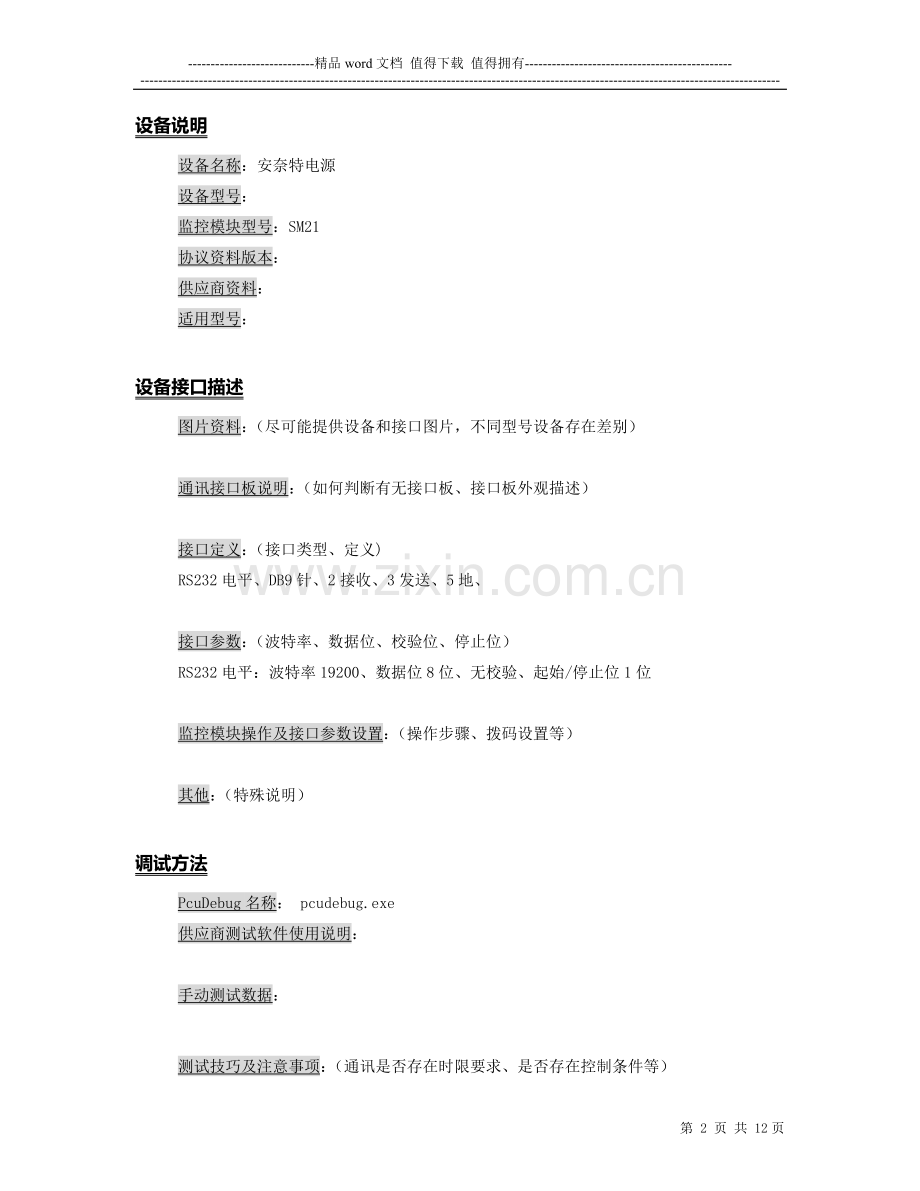

设备说明
设备名称：安奈特电源
设备型号：
监控模块型号：SM21
协议资料版本：
供应商资料：
适用型号：

设备接口描述
图片资料：（尽可能提供设备和接口图片，不同型号设备存在差别）

通讯接口板说明：（如何判断有无接口板、接口板外观描述）

接口定义：（接口类型、定义)
RS232电平、DB9针、2接收、3发送、5地、

接口参数：（波特率、数据位、校验位、停止位）
RS232电平：波特率19200、数据位8位、无校验、起始/停止位1位

监控模块操作及接口参数设置：（操作步骤、拨码设置等）

其他：（特殊说明）

调试方法
PcuDebug名称： pcudebug.exe
供应商测试软件使用说明：

手动测试数据：

测试技巧及注意事项：（通讯是否存在时限要求、是否存在控制条件等）

通道表（包括物理通道和逻辑通道）
---AI通道---
[交流屏数据]
AI通道36（双字节1） =交流电压A
AI通道37（双字节2） =交流电压B
AI通道38（双字节3） =交流电压C
AI通道39（双字节7） = 交流电流A
AI通道40（双字节8） = 交流电流B
AI通道41（双字节9） = 交流电流C

[直流屏数据]
AI通道27（双字节151） = 直流系统电压
AI通道29（双字节153） = 负载总电流

AI通道30（双字节179） = 电池1电流
AI通道31（双字节193） = 电池2电流

[整流屏数据]
AI通道16（双字节331） = 整流模块1电流
AI通道17（双字节334） = 整流模块2电流
AI通道18（双字节337） = 整流模块3电流
AI通道19（双字节340） = 整流模块4电流
AI通道20（双字节343） = 整流模块5电流
AI通道21（双字节346） = 整流模块6电流
AI通道22（双字节349） = 整流模块7电流
AI通道23（双字节352） = 整流模块8电流
AI通道24（双字节355） = 整流模块9电流
AI通道25（双字节358） = 整流模块10电流
AI通道52（双字节361） = 整流模块11电流
AI通道53（双字节364） = 整流模块12电流
AI通道54（双字节367） = 整流模块13电流
AI通道55（双字节370） = 整流模块14电流
AI通道56（双字节373） = 整流模块15电流
AI通道57（双字节376） = 整流模块16电流
AI通道60（双字节379） = 整流模块17电流
AI通道61（双字节382） = 整流模块18电流
AI通道69（双字节385） = 整流模块19电流
AI通道70（双字节388） = 整流模块20电流
AI通道71（双字节391） = 整流模块21电流
AI通道72（双字节394） = 整流模块22电流
AI通道73（双字节397） = 整流模块23电流
AI通道74（双字节400） = 整流模块24电流

---AO通道---
AO通道（双字节2617） = 块充均电压
AO通道（双字节2606） = 自动均充电压
AO通道（双字节2608） = 手动均充电压
AO通道（双字节2615） = 一次下电电压
AO通道（双字节2607） = 浮充电压
AO通道（双字节2616） = 二次下电电压
AO通道（双字节2610） = 自动均充时间 (单位：分钟)
AO通道（双字节2612） = 手动均充时间 (单位：分钟)
AO通道（双字节2609） = 均充周期 (单位：天)
AO通道（双字节2620） = 一次下电反弹电压
AO通道（双字节2621） = 二次下电反弹电压

---DI通道---
DI通道16（双字节3000） = 监控模块故障

[交流屏数据]
DI通道42（双字节722） = 市电停电
[直流屏数据]
DI通道17（双字节924） = 均充/浮冲 (0-浮充,1-均充)
DI通道（双字节935） = 自动均充打开
DI通道（双字节936） = 手动均充打开
DI通道（双字节1006） = 温度补偿
DI通道（双字节944-953） =报警继电器1-10状态

DI通道40（双字节923） = 熔丝告警 (0-正常,1-告警)
DI通道38（双字节1026） = 一次下电
DI通道39（双字节1027） = 二次下电

[整流屏数据]
DI通道（双字节1075） = 整流器故障 (0-正常,1-故障)
DI通道18（双字节1094） = 整流器1故障 (0-正常,1-故障)
DI通道19（双字节1119） = 整流器2故障
DI通道20（双字节1144） = 整流器3故障
DI通道21（双字节1169） = 整流器4故障
DI通道22（双字节1194） = 整流器5故障
DI通道23（双字节1219） = 整流器6故障
DI通道24（双字节1244） = 整流器7故障
DI通道25（双字节1269） = 整流器8故障
DI通道26（双字节1294） = 整流器9故障
DI通道27（双字节1319） = 整流器10故障
DI通道61（双字节1344） = 整流器11故障
DI通道62（双字节1369） = 整流器12故障
DI通道63（双字节1394） = 整流器13故障
DI通道64（双字节1319） = 整流器14故障
DI通道65（双字节1344） = 整流器15故障
DI通道66（双字节1369） = 整流器16故障
DI通道67（双字节1394） = 整流器17故障
DI通道68（双字节1419） = 整流器18故障
DI通道69（双字节1444） = 整流器19故障
DI通道70（双字节1469） = 整流器20故障
DI通道71（双字节1494） = 整流器21故障
DI通道72（双字节1519） = 整流器22故障
DI通道73（双字节1544） = 整流器23故障
DI通道74（双字节1569） = 整流器24故障

---DO通道---
DO通道（双字节2834）= 自动均充打开
DO通道（双字节2835）= 自动均充关闭
DO通道（双字节2836）= 手动均充打开
DO通道（双字节2837）= 手动均充关闭
DO通道（双字节2838）= 温度补偿打开
DO通道（双字节2839）= 温度补偿关闭

关键及特殊数据
（特殊接收函数处理）

常见故障
（被监控设备监控功能是否可靠）

基站名称：新村基站
电源型号：DUM - 24/400I
整流模块型号：DZY93 - 24/50
监控模块型号：DUK - 24/50I*A
监控模块生产日期：97.06
监控模块编号：0037
现场现象：
1. 电源系统整流模块显示停机，输出电流为零；电源监控模块液晶显示区域点阵紊乱，按键操作无响应；连接电源监控接口通讯无响应；确认电源监控模块已死机。复位电源监控模块，重新启动后，监控模块显示工作正常。
2. 电源输出直流电压达29.1V；而系统均充电压设置为27.6V，浮充电压设置为26.9V，电压高告警值为29.0V。修改电压高告警值，系统输出电压也跟随变化，大约要比电压高告警值高0.3V。通过面板按键查看系统数据功能正常；通讯接口读取数据功能正常。关闭复位电源监控模块还是恢复原故障现象；怀疑某个模块输出电压过高，逐个启动整流模块故障未能解决；关闭监控模块，然后启动整流模块，输出电压为27.4V。将电源监控模块启动又恢复到29.1V；关闭电源监控模块，并将其电源断开，重新启动系统恢复正常。
从解决的过程分析故障原因是：电源监控模块长期运行中，内部某些控制参数数据被异常修改造成系统运行异常。

基站名称：冕宁漫水湾基站
电源型号：DUM - 24/400I
整流模块型号：DZY93 - 24/50
监控模块型号：DUK - 24/50I*A
监控模块生产日期：97.07
监控模块编号：0008
现场现象：
电源系统整流模块显示停机，输出电流为零；电源监控模块液晶显示区域点阵无显示，按键操作无响应；连接电源监控接口通讯无响应；确认电源监控模块已死机。断开电源监控模块与整流模块的控制连线，整流模块输出正常。关闭电源监控模块，并将其电源断开，重新启动系统恢复正常。通过对电源监控模块和整流模块多次控制测试，电源监控模块有时不能正确的判定整流模块的实际运行状态。电源监控模块死机后，仍然对整流模块产生控制作用，造成整流模块不能切换到自身控制，影响电源的可靠性。电源监控模块不能可靠的实时检测整流模块的实际运行情况。必须对电源监控模块完全断电才能恢复。

基站名称：前隆大厦基站
电源型号：DUM229 - 24/60I
整流模块型号：DZY107 - 24/60
监控模块型号：DUK - 24/60
监控模块生产日期：99.10
监控模块编号：0053
现场现象：
电源设备整流模块显示工作正常；电源监控模块显示屏显示不正常，液晶显示区域点阵紊乱。面板按键操作无响应。通讯接口数据无响应。整个系统除电源监控模块工作异常，其他部分运行正常。复位电源监控模块，重新启动后，监控模块显示工作正常。

基站名称：金桥酒店基站
电源型号：
整流模块型号：
监控模块型号：
监控模块生产日期：
监控模块编号：
现场现象：
电源监控屏通讯接口正常。业务台显示整流模块关机，模块电流为零，系统输出直流为零。而BMU测试电池数据正常。到现场检查：电源监控模块显示整流模块未安装，故上报数据为模块关机，电流为零。而实际设置为1-5安装，6、7、8未安装。整流模块实际运行正常，输出电流分别为：17.4A、0A、17.3A、20.1A、0A。复位电源监控模块，重新启动后检测整流模块，上报数据正常。电源监控屏检测直流分路熔丝状态为断开状态，但系统未显示告警。电源监控屏为新安装。
