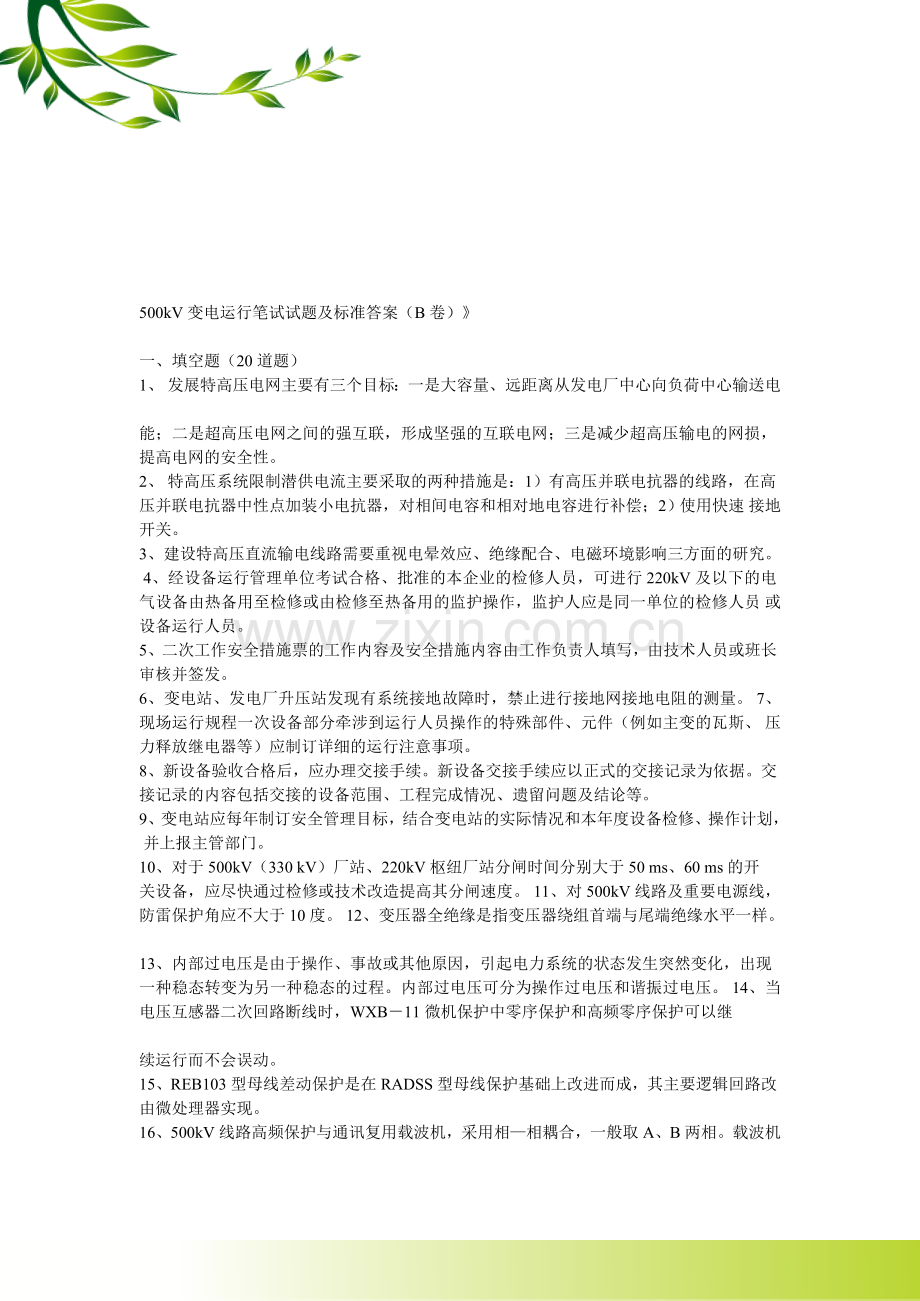

500kV变电运行笔试试题及标准答案（B卷）》

一、填空题（20道题）
1、 发展特高压电网主要有三个目标：一是大容量、远距离从发电厂中心向负荷中心输送电
能；二是超高压电网之间的强互联，形成坚强的互联电网；三是减少超高压输电的网损， 提高电网的安全性。
2、 特高压系统限制潜供电流主要采取的两种措施是：1）有高压并联电抗器的线路，在高
压并联电抗器中性点加装小电抗器，对相间电容和相对地电容进行补偿；2）使用快速 接地开关。
3、建设特高压直流输电线路需要重视电晕效应、绝缘配合、电磁环境影响三方面的研究。 4、经设备运行管理单位考试合格、批准的本企业的检修人员，可进行 220kV及以下的电 气设备由热备用至检修或由检修至热备用的监护操作，监护人应是同一单位的检修人员 或设备运行人员。
5、二次工作安全措施票的工作内容及安全措施内容由工作负责人填写，由技术人员或班长 审核并签发。
6、变电站、发电厂升压站发现有系统接地故障时，禁止进行接地网接地电阻的测量。 7、现场运行规程一次设备部分牵涉到运行人员操作的特殊部件、元件（例如主变的瓦斯、 压力释放继电器等）应制订详细的运行注意事项。
8、新设备验收合格后，应办理交接手续。新设备交接手续应以正式的交接记录为依据。交 接记录的内容包括交接的设备范围、工程完成情况、遗留问题及结论等。
9、变电站应每年制订安全管理目标，结合变电站的实际情况和本年度设备检修、操作计划， 并上报主管部门。
10、对于500kV（330 kV）厂站、220kV枢纽厂站分闸时间分别大于50 ms、60 ms的开
关设备，应尽快通过检修或技术改造提高其分闸速度。 11、对500kV线路及重要电源线，防雷保护角应不大于10度。 12、变压器全绝缘是指变压器绕组首端与尾端绝缘水平一样。
13、内部过电压是由于操作、事故或其他原因，引起电力系统的状态发生突然变化，出现
一种稳态转变为另一种稳态的过程。内部过电压可分为操作过电压和谐振过电压。 14、当电压互感器二次回路断线时，WXB－11微机保护中零序保护和高频零序保护可以继

续运行而不会误动。
15、REB103型母线差动保护是在RADSS型母线保护基础上改进而成，其主要逻辑回路改
由微处理器实现。
16、500kV线路高频保护与通讯复用载波机，采用相—相耦合，一般取A、B两相。载波机

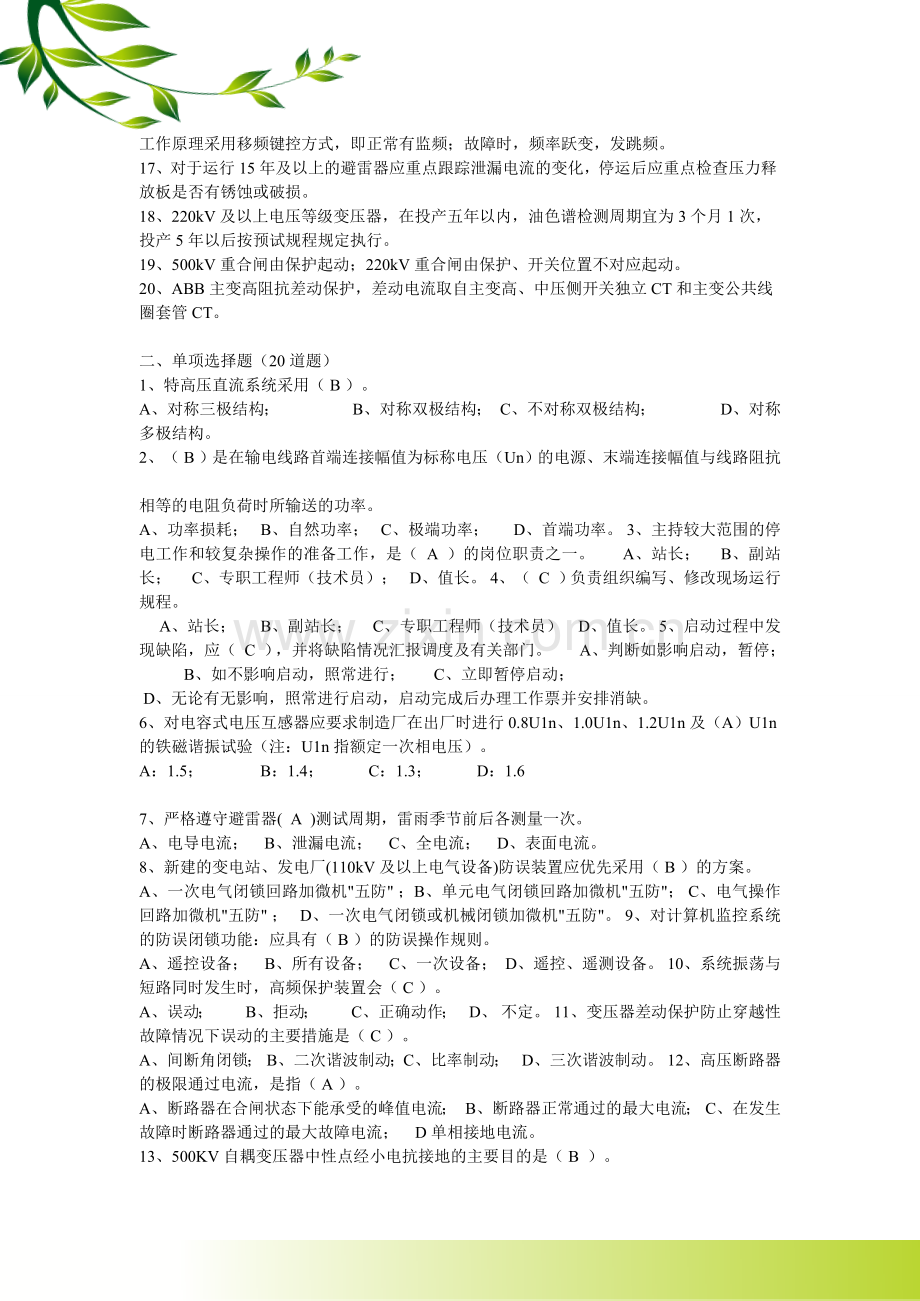

工作原理采用移频键控方式，即正常有监频；故障时，频率跃变，发跳频。
17、对于运行15年及以上的避雷器应重点跟踪泄漏电流的变化，停运后应重点检查压力释
放板是否有锈蚀或破损。
18、220kV及以上电压等级变压器，在投产五年以内，油色谱检测周期宜为3个月1次，
投产5年以后按预试规程规定执行。
19、500kV重合闸由保护起动；220kV重合闸由保护、开关位置不对应起动。
20、ABB主变高阻抗差动保护，差动电流取自主变高、中压侧开关独立CT和主变公共线
圈套管CT。

二、单项选择题（20道题）
1、特高压直流系统采用（ B ）。
A、对称三极结构；                  B、对称双极结构；  C、不对称双极结构；                D、对称多极结构。
2、（ B ）是在输电线路首端连接幅值为标称电压（Un）的电源、末端连接幅值与线路阻抗
相等的电阻负荷时所输送的功率。
A、功率损耗；   B、自然功率；   C、极端功率；      D、首端功率。 3、主持较大范围的停电工作和较复杂操作的准备工作，是（  A  ）的岗位职责之一。       A、站长；     B、副站长；     C、专职工程师（技术员）；   D、值长。 4、（  C  ）负责组织编写、修改现场运行规程。
     A、站长；      B、副站长；     C、专职工程师（技术员）    D、值长。 5、启动过程中发现缺陷，应（  C  ），并将缺陷情况汇报调度及有关部门。       A、判断如影响启动，暂停；           B、如不影响启动，照常进行；       C、立即暂停启动；
 D、无论有无影响，照常进行启动，启动完成后办理工作票并安排消缺。
6、对电容式电压互感器应要求制造厂在出厂时进行0.8U1n、1.0U1n、1.2U1n及（A）U1n 的铁磁谐振试验（注：U1n指额定一次相电压）。
A：1.5；              B：1.4；           C：1.3；           D：1.6

7、严格遵守避雷器(  A  )测试周期，雷雨季节前后各测量一次。
A、电导电流；    B、泄漏电流；    C、全电流；    D、表面电流。
8、新建的变电站、发电厂(110kV及以上电气设备)防误装置应优先采用（ B ）的方案。
A、一次电气闭锁回路加微机"五防" ；B、单元电气闭锁回路加微机"五防"； C、电气操作回路加微机"五防" ；   D、一次电气闭锁或机械闭锁加微机"五防"。 9、对计算机监控系统的防误闭锁功能：应具有（ B ）的防误操作规则。
A、遥控设备；    B、所有设备；    C、一次设备；  D、遥控、遥测设备。 10、系统振荡与短路同时发生时，高频保护装置会（ C ）。
A、误动；        B、拒动；        C、正确动作；   D、 不定。 11、变压器差动保护防止穿越性故障情况下误动的主要措施是（ C ）。
A、间断角闭锁； B、二次谐波制动；C、比率制动；   D、三次谐波制动。 12、高压断路器的极限通过电流，是指（ A ）。
A、断路器在合闸状态下能承受的峰值电流；  B、断路器正常通过的最大电流； C、在发生故障时断路器通过的最大故障电流；    D单相接地电流。
13、500KV自耦变压器中性点经小电抗接地的主要目的是（ B  ）。
A、减少相间短路电流；              B、减少单相接地短路电流； C、降低内部过电压；                D、吸收过剩无功功率。
14、超高压长线路需要安装三相高压并联电抗器，若在三个高压电抗器中性点加一个小电
抗后接地，该小电抗的作用是（ A ）。
A、减少潜供电流，提高单相重合闸成功率；  B、降低线路上的工频过电压；     C、降低空载线路分闸过电压；              D、减少系统短路电流。 15、500KV线路采用四分裂导线的主要目的是（  C  ）。
A、提高线路的通流能力；                   B、降低线路的电抗； C、防止电晕放电；                         D、加强线路的机械强度。 16、超高压长线路安装三相高压并联电抗器的主要目的是（  D ）。
A、减少短路电流；                         B、减少线路损耗； C、提高电力系统稳定性；                   D、降低工频过电压。
17、220V直流系统两极对地电压绝对值差超过40V或绝缘降低到(  C   )以下，应视为直
流系统接地。
A、15KΩ；        B、20KΩ；      C、25KΩ；        D、30KΩ。
18、高压开关设备发生下列情形之一者，应定为严重缺陷。(  A   )
A、频繁打压；                     B、相色标志不全； C、金属部位锈蚀；                 D、机构箱密封不严等。 19、变压器本体油中气体色谱分析，若（  C  ）属油中火花放电。
A、H2，CH4，CO；                 B、CH4，C2H4； C、H2，C2H2；                     D、CH4，C2H4，C2H6。
20、110k V及以上的直埋电缆，当其表面温度超过（ A ）℃时，应采取降低温度或改善回
填土的散热性能等措施。
A、50；           B、60；        C、70；               D、75。
三、判断题（30道题）
（X）1、运行人员接到工作票后，应根据工作任务和现场设备实际运行情况，认真审核工
作票上所列安全措施是否正确、完善并符合现场条件，如不合格，应返回工作票签 发人，不受理该工作票。
（X）2、拉合断路器（开关）的单一操作、拉开或拆除全站唯一的接地刀闸或接地线，事
故处理停复役操作外，均应使用操作票。
（X）3、变电站主要设备检修、试验周期如不能按有关规程执行，宜制订由本单位主管生
产领导或总工程师批准的管理办法。
（X）4、新建、改、扩建设备竣工验收时发现问题，应及时处理。对于暂时无法处理，且
不影响安全运行的，急需投运时，经本单位主管领导批准后可投入运行。
（V）5、巡视检查记录应由巡视人员填写，记录的内容为巡视类别、巡视日期、起止时间、
巡视人员及发现的异常情况。
（V）6、提高电力系统稳定性的一般原则是：尽可能提高系统的稳定极限；尽可能减少加
速面积而增大减速面积。
（X）7、发电机功角δ=900时，发电机输出的有功功率最大。 （V）8、直流输电由于没有相位和功角，也就不存在稳定性问题。
（X）9、系统受到扰动时，若发电机输出的电磁功率小于原动机的机械功率，发电机转动
加速，功角δ将减小。
（X）10、切除一条500KV的长线路就稳定性方面而言相当于电力系统受到小的扰动。 （V）11、变压器的冷却装置应定期冲洗，以防止因散热管间污垢堵塞导致的冷却效率降低。 （X）12、两台有载调压变压器并联运行时，有载分接开关升压操作，应先操作负荷电流相

对较大的一台，再操作负荷电流相对较小的一台。
（V）13、装设自动投切装置的电容器组，应有防止保护跳闸时误投入电容器装置的闭锁回
路，并应设置操作解除控制开关。
（V）14、蓄电池的温度宜保持在5~30度，最高不应超过35度，并应通风良好。 （V）15、因总断路器跳闸使母线失压后，应手动拉开各组并联电抗器。正常操作中不得用
总断路器对并联电抗器进行投切。
（V）16、串联电容器和并联电容器一样，可以提高功率因数。
（×）17、当主变冷却装置全停，仍然允许变压器带额定负荷运行20min。如20min后上
层油温尚未达到75℃，则允许上升到75 ℃，但最长运行时间不得超过1.5小时。
（×）18、铁磁谐振过电压一般表现为三相电压同时升高或降低。
（X）19、500kV变电站线路一侧开关跳闸后，有同期装置且符合合环条件，则现场值班
人员可不必等待调度命令迅速用同期并列方式进行合环。
（V）20、运行中的避雷器瓷套有裂纹时，雷雨天气时，应尽可能不使避雷器退出运行，待
雷雨后向调度申请停电处理。
（V）21、若电压互感器冒烟、着火，来不及进行倒母线时，应立即拉开该母线电源线断路
器，然后拉开故障电压互感器隔离开关隔离故障，再恢复母线运行。
（V）22、断路器运行中一相分开，两相运行，现场可立即手动合闸一次，合闸不成则拉开
另外两相；如是两相断开，则应立即将断路器分开。
（X）23、500kV线路由于输送功率大，故采用导线截面大的即可。
（V）24、并联电抗器的作用是补偿高压输电线路的电容和吸收其无功功率，防止电网轻负
荷时因容性功率过多引起的电压升高。
（V）25、设置两套完整独立的全线速动保护是对220∽500kV线路实现保护双重化的一个
原则。
（V）26、正序电压是越靠近故障点数值越小，负序电压和零序电压是越靠近故障点数值越
大。
（V）27、两相三继电器接线方式可以提高保护灵敏度。当必须保证电流互感器A、C相极
性不能接反。
（V）28、液压机构高压密封圈损坏及放油阀没有复归，都会使液压机构的油泵打不上压。 （X）29、电容器的过流保护应按躲过电容器组的最大电容负荷电流整定。 （V）30、三相星型接线电流保护能反映各种类型故障。

四、计算题（3道题）
1、如图所示电路，试分别求出电流I0、I。

解：由I0=å求：
电流I0：S1上只有一个电流流进，没有流出电流，即I0=0； 电流I：S2上也只有一个流进电流，没有流出电流，即I=0。
（可见：只有一个接地点的电路，接地线中无电流；只有一条连线的电路，连线中无电流）
2、在图所示的直流电路中，电阻和电压源均已给定，试求各支路电流。（图中电阻的单位
为Ω，电源的单位为V ）

解：（1）选取回路电流  I1、I2、I3如图所示   （2）列回路电流方程。因为   R11=60+20=80 Ω      R22=20+40=60Ω  R33=40+40=80Ω   R12=R21=-20Ω  R13=R31=0     R23=R32=-40Ω
  U11=60-20=40 V   U22=10 V  U33=-40 V
故回路电流方程为
 回路1    80I1-20I2=40
 回路2    -20I1+60I2-40I3=10  回路3    -40I2+80I3=-40
（3）用消元法或行列式法，解得
 I1=0.5A   I2=0A   I3=-0.5A
（4）指定各支路电流（见图），得
Ia=I1=0.5A
    Ib=-I1+I2=-0.5A
Ic=I2-I3=0-(-0.5)=0.5A  Id=-I3=-(-0.5)=0.5A

3、一台三绕组变压器绕组间的短路电压分别为  UdⅠ—Ⅱ=9.92%, UdⅠ—Ⅲ=15.9%, UdⅡ—Ⅲ=5.8%,
试计算每个绕组的短路电压？
解：11213231/2()[(9.9215.95.8)/2]%10%ddddUUUU---=+-=+-=        [ 1分]
212231311/2()(9.925.815.9)/2%0%ddddUUUU---=+-=+-»          [ 1分] 31323121/2()[(15.95.89.92)/2]%5.89%ddddUUUU---=+-=+-=       [ 1分]
答：每个绕组的短路电压分别为10%、0、5.89%。
五、画图题（5道题）
1、如图为某对称三相星形电源A相电压的相量，请补画出其他各相电压、线电压的相量图。 答：相量图如图。

2、根据下图（示意图）说明规范的安装位置。

答：规范的安装位置： （1）悬挂在蓄电池室门上
（2）悬挂变电站储存易燃、易爆物品仓库门口。如存放有类似油漆、香蕉水、酒精、氧气、乙炔、氢气等物品（不论数量多少）的仓库门口
（3）悬挂在变电站控制室、保护仪表盘室等门口和室内。 （4）悬挂在变电所电缆夹层、隧道、竖井等入口处。
（5）变电站及其它注油设备工作场所及其四周出入口（包括变压器安装、注油等油处理工作

3、已知三相变压器连接组标号为Y，d3，试画出其相量图和接线图。
答：

4、 画出自耦变压器（220kV/110kV/10kV）零序差动保护交流电流回路接线图，并注明一、二次极性。

第 8 页 共 15 页

5、 画出P540系列分相电流差动保护的制动特性并分析其优点。

答：该特性由4个保护整定值决定：
1sI 基本差动电流整定值，它决定保护装置的最小启动值。
1K 低制动比率整定值，当电流制动量低于Is2时采用。这为小CT失谐提供稳定性，同时
确保在重负荷条件下对阻性故障具有较好的灵敏度。
2sI 制动电流门槛整定值，制动电流超过这一门槛，采用高制动比率2K。 2K 高制动比率整定值，用于提高严重穿越故障电流情况下的保护稳定性。
答：该特性由4个保护整定值决定：
I 基本差动电流整定值，它决定保护装置的最小启动值。
1K 低制动比率整定值，当电流制动量低于Is2时采用。这为小CT失谐提供稳定性，同时
确保在重负荷条件下对阻性故障具有较好的灵敏度。
2sI 制动电流门槛整定值，制动电流超过这一门槛，采用高制动比率2K。 2K 高制动比率整定值，用于提高严重穿越故障电流情况下的保护稳定性。

六、简答题（10道题）
1、500kV电网中，并联高压电抗器中性点加小电抗器的作用是什么？
答：其作用是补偿导线对地电容，使相对地阻抗趋于无穷大，消除潜供电流纵分量，从而提高重合闸的成功率。
    并联高压电抗器中性点小电抗选择应进行计算分析，以防止电磁谐振。
2、远方跳闸保护的作用是什么？
答：（1）用来在500kV线路故障，线路保护动作，线路断路器失灵时，由断路器失灵保护

第 9 页 共 15 页

启动发“远方跳闸”信号跳开对侧的断路器。
（2）线路并联电抗器故障后，由并联电抗器的保护启动发“远方跳闸”信号来跳开线路对侧断路器，以切除全部故障电流。
（3）当线路三相过电压后，由三相过电压保护启动发“远方跳闸”信号来跳开线路对侧断路器，以防对侧线路过电压。
3、超高压系统中，限制内部过电压的主要措施是什么？
答：（1）采用“二道防线”的绝缘配合原则，即以断路器并联电阻作防护过电压的第一道防线，以氧化锌避雷器作第二道防线的原则。
（2）用断路器的分闸电阻和合闸电阻限制操作过电压。 （3）用氧化锌避雷器限制操作过电压
（4）用正确选择参数，改进断路器性能等措施避开谐振过电压。 （5）用并联电抗器限制工频过电压。
4、断路器分闸失灵，原因有哪些？
答：（1）掉闸回路断线，控制开关接点和开关辅助接点接触不良； （2）操动保险接触不良或熔断； （3）分闸线圈短路或断线； （4）操动机构故障； （5）直流电压过低；
5、电流互感器产生异常声响，可能原因有哪些？ 答：（1）铁芯或零件松动； （2）电场屏蔽不当； （3）二次开路或接触不良； （4）末屏开路及绝缘损坏放电。
6、什么是城区重大特发事件？
答：（1）因人员、设备、外力破坏、自然灾害等原因造成全市减供负荷损失直辖市在20％以下10％以上、省会城市在30％以下15％以上、地区级城市在40％以下20％以上（指实
际停电负荷，因设备自投或倒方式短时间停电后恢复的负荷不记在内）的停电事故； （2）一次事故死亡3人及其以上5人以下，或一事故死亡和重伤10人及以上事件； （3）一次事故发生2座及其以上220kV及其以上变电站全停事故。
7、伤员脱离电源后应当如何处理？
答：（1）触电伤员如神志清醒者，应使其就地躺平，严密观察，暂时不要站立或走动 （2）触电伤员如神志不清者，应就地仰面躺平，且确保气道通畅，并用5s时间，呼叫伤员或轻拍其肩部，以判定伤员是否意识丧失。禁止摇动伤员头部呼叫伤员。 （3）需要抢救的伤员，应立即就地坚持正确抢救，并设法联系医疗部门接替救治。
8、避雷器设备的正常运行巡视项目及内容有哪些？
答：（1）瓷套表面积污程度及是否出现放电现象，瓷套、法兰是否出现裂纹、破损； （2）避雷器内部是否存在异常声响；
（3）与避雷器、计数器连接的导线及接地引下线有无烧伤痕迹或断股现象； （4）避雷器放电计数器指示数是否有变化，计数器内部是否有积水； （5）对带有泄漏电流在线监测装置的避雷器泄漏电流有无明显变化； （6）避雷器均压环是否发生歪斜；
（7）带串联间隙的金属氧化物避雷器或串联间隙是否与原来位置发生偏移； （8）低式布置的避雷器，遮拦内有无杂草
9、简述500kV线路保护与一个半接线的断路器保护之间的配合。
答：所有的线路保护出口（除远方跳闸外）后要分相启动断路器保护失灵，对主保护单相故障出口要启动断路器重合闸，除启动重合闸的保护外其它保护均要闭锁重合闸。线路断路器失灵保护出口要启动线路远方跳闸，跳线路对侧断路器，有些线路保护需要在线路断路器的重合闸出口后对延时段后备保护进行加速或投入合于故障保护。
10、简述断路器失灵保护的远方跳闸执行过程（从失灵保护输出远方跳闸至断路器跳闸整个过程）。
答：失灵保护出口后向线路输出远方跳闸信号，或通过线路分相电流差动保护传送至对侧，或通过载波慢速通道传送至对侧，或通过专用的光电接口装置经光纤通道传送至对侧（光纤通道、非分相电流差动保护），对侧保护收到远方跳闸后，或直接出口跳闸，或在对侧保护启动开放的条件下出口跳闸，或经就地判别装置检测后再出口跳闸。远方跳闸在对线路断路器进行跳闸时还闭锁线路断路器的重合闸
七、综合分析题（3道题）
1、某220KV一次电网如下图所示，各线路断路器保护配置均为单套WXB-11型微机保护，重合闸方式全部为单重。在2006年10月12日该电网发生故障，微机保护的部分故障打印报告职下，假设各套微机保护均处在正常工作状态。

断路器1微机保护的打印报告：***CPU1
8   GBQD 16  GBIOTX
断路器2微机保护的打印报告：***CPU1
8   GBQD
断路器3微机保护的打印报告：QD 06，10，12，09，27，19，143
30   GBIOCK 1500  CHCK 1587  ZKXJCK *** CPU1 8   GBQD 13  GBIOTX 18  GBIOCX *** CPU4 30   T1QDCH 900  CHCK
断路器4微机保护的打印报告：QD 06，10，12，09，27，19，143
23   IO1CK
25   1ZKJCK 30   GBIOCK 1500  CHCK 1567  GBJSCK
问题：（1）根据各套微机保护的打印报告，向调度汇报所有保护的动作信息。
      （2）假设故障点为图中四处故障点中的一个，根据保护的动作行为分析故障点可能是哪一处，是什么类型故障，并说明分析依据。

答：（1）故障发生时间：2006年10月12日9时27分19秒
断路器1微机保护：          高频保护CPU1的分析报告内容是
第8点  高频起动 第16点  高频零序停信
断路器2微机保护：           高频保护CPU1的分析报告内容是
第8点  高频起动
断路器3微机保护：           微机保护总报告内容是
30ms   高频零序出口 1500ms  重合出口
1587ms  阻抗相近后加速出口 高频保护CPU1的分析报告内容是 第8点   高频起动 第13点  高频零序停信 第18点  高频零序出口 重合闸CPU4的分析报告内容是 第30点   单跳起动重合闸 第900点  重合出口
断路器4微机保护：         微机保护总报告内容是
23 ms   零序一段出口动作 25 ms   一段阻抗出口动作 30 ms   高频零序出口动作 1500 ms  重合出口1567 ms  重合后高频保护后加速出口
（2）故障点在K3，故障类型是单相永久性接地故障。
分析依据：根据断路器3与断路器4保护的动作情况看，故障点应在其区内。 断路器4的零序一段与距离一段动作，说明故障点在断路器4的出口，故障点为K3。 在故障过程中，断路器3与断路器4的保护均是高频零序出口，而且断路器4的零序一段动作，断路器3来单跳起动重合闸命令，说明故障为单相接地故障。在断路器3与断路器4保护重合闸动作后，后加速保护又出口动作，说明故障为永久性故障。因此故障为单相永久性故障。
2、干式电抗器故障跳闸停运的检查及处理方法。
答：1）、干式电抗器因保护跳闸停运，在没有查明跳闸原因之前，不得强送电。 2）、干式电抗器因故障跳闸，其处理原则步骤是：
a)、检查干式电抗器断路器的位置信号、表计指示，以及检查系统电压有无变化等连锁反应，若有，应立即汇报调度。
b)、详细检查干式电抗器本体、相间情况，找出故障点。 c)、检查干式电抗器保护动作情况。
d)、检查断路器实际位置及本体、机构的情况，并联避雷器有无动作等。
e)、将检查情况详细汇报调度，申请将干式电抗器转为冷备用或检修状态，以做处理。 3）、因总断路器跳闸使母线失压后，应手动拉开各组并联电抗器。正常操作中不得用总断路器对并联电抗器进行投切
3、 系统上有一个500kV乔口变电所，为综合自动化变电所。500kV系统主接线采用二分之三接线方式；1号主变5011开关、1号主变/瓶乔5012开关、瓶乔5013开关运行,瓶乔5411线、1号主变构成完整第一串；秦乔5041开关、秦乔/2号主变5042开关、2号主变5043开关运行，秦乔5413线、2号主变构成完整第四串运行；乔王5051开关、乔王/秦乔5052开关、秦乔5053开关运行，乔王5433线、秦乔5414线构成完整第五串运行。秦乔5414线配有第一套保护、第二套保护，秦乔5414线路A、B相相间故障,保护动作跳开乔王/秦乔5053开关、秦乔5053开关，秦乔5053开关C相由于机构原因而不能分闸，请分析此事故
的现象和处理过程。  答：现象：
1） 事故音响响，乔王/秦乔5052、秦乔5053开关闪光。
2） 光字牌：乔王/秦乔5052开关事故总信号、秦乔5053开关事故总信号、秦乔5414
线第一套保护动作、秦乔5414线第二套保护动作。
3） 保护装置：秦乔5414线第一套保护出口、秦乔5414线第二套保护出口，故障录波
器上有报告。
4） 监控指示：秦乔5414线电流、电压、有功、无功全部为0；秦乔5053、乔王/秦乔
5052开关电流全部为0。
处理过程：
1） 记录时间，复归音响，立即简要汇报网调和工区领导。 2） 查看监控系统光字牌、简报窗等信息，记录并核对后复归。
3） 检查跳闸开关和保护范围内的设备情况；收集记录保护动作情况，；收集故障录波器录
波信息。
4） 根据跳闸开关和保护动作、故障录波器录波信息情况，进行事故分析，确认故障为：秦
乔5414线线路A、B相故障, 保护动作跳开乔王/秦乔5053开关、秦乔5053开关，秦乔5053开关C相由于某种原因而不能分闸，由于C相不是故障相，因此不会启动秦乔5053开关失灵。
5） 将故障详细内容汇报网调、省调、地调、工区领导；复归保护信号。
6） 根据网调命令：将秦乔5053开关从热备用改为开关检修；将乔王/秦乔5052开关从热
备用改为冷备用；秦乔5414线从冷备用改为线路检修（对线路巡查）
