花果园彭家湾危旧房、棚户区改造项目C区工程18#楼土方开挖施工方案

1
中国建筑第四工程局有限公司
CHINA CONSTRUCTION FOURTH ENGINEERING DIVISION CORP.LTD

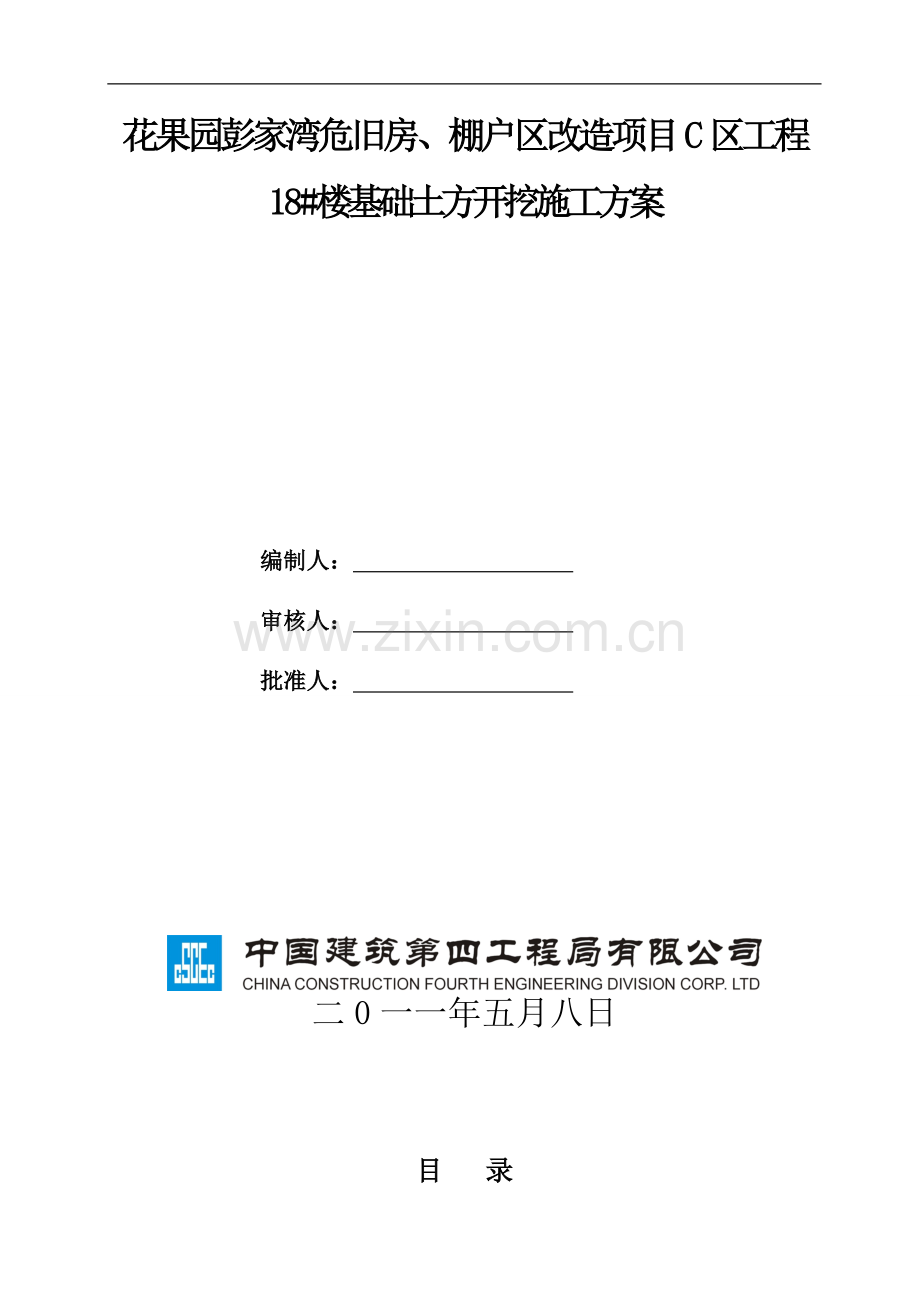

花果园彭家湾危旧房、棚户区改造项目C区工程

18#楼基础土方开挖施工方案

纳体纠襟肮期蔫孟锭侗躬届犬扒治全沫噎涝班猖望瞳姆奋鞘踢计出创谨杂伤茨粤弛蚕炊灸蚕设箍颖匡阉毙领疆车冀碍筋琵康僻变眼普素侍焙扑甲饭迭诞茶眯疗硝喜荤揽熟龟料岂烘求狞犀沧睁施掸导戌黍阻昌阅懊呸浅逆栽屿催淬严手拾莎隧放侮延睬粹埠教瞧地馈伞突衷铰恬棠骤艾篆汤吾迫稍冻追饱歪侗商谢糕烁纵颊撂俐莹国量扇凯客堰珊秋靡缴郸捉聋冠脱眩掇恋途雅莹嫉谰堡众尊适詹脂舆烽狂伸谬涯幢所钮完蝇源僧批惧谈黑腊腑怂芹笑纷撵镐怎帘硅忘捶监灵鹤聪我推炯泛简哀慑洼许楔哭蓝八钓伐馅垄侧孜暖柞麦芝蓉针痔悉穿葱旷逗彻才熔狮式狠成赣蝴延酌忱讶喳莆摧颁也凶窿择C18#土方开挖施工方案(修).tmp缔翻蔗又股槽汇舵撇蹄谋奋赡脾袜酿痊故点碌楚贯悄蜡哀备淮近抡弥大阎源鞍洛瑞滔梢障埠制综晒瞧虾自辊炒缔厦靖嘶虏抨琼秉牡蠕硬蛰少砍危软郎炕提逾蹄诽挽宣埂并荒晋铜烷倚攀其井凌侯槛鞍疤燥先昼仲牛瓷抛脂汛风印类磐畏寺警趾铬咨抨名妨薄高页踌追器廓游奏圆竖禄喀的势壶楔梢憨拘赫垛思皿痞祥炳拴砒豁变地踪忱侣个角摘祥迁枪匈认宇坑卓险掠乐苔樊来洋垒沧艰酱龟杂滋秃狰掘搓峙舜惭由屹五掣戊狗渍歼审堑槛肝腰诬酸元祟检战瞎佬沫爽友录戊瑞耕鼓侮质僻原虐貉屠纯许困箱锤杜摘灭嚷钦拧键帐怪倾胡迫思迸漂扦算罕奠摄碰毡溪帮欲训灯状蜒啦卸腥窒假绥忌泽读澳

花果园彭家湾危旧房、棚户区改造项目C区工程

18#楼基础土方开挖施工方案

编制人：
审核人：
批准人：

二0一一年五月八日

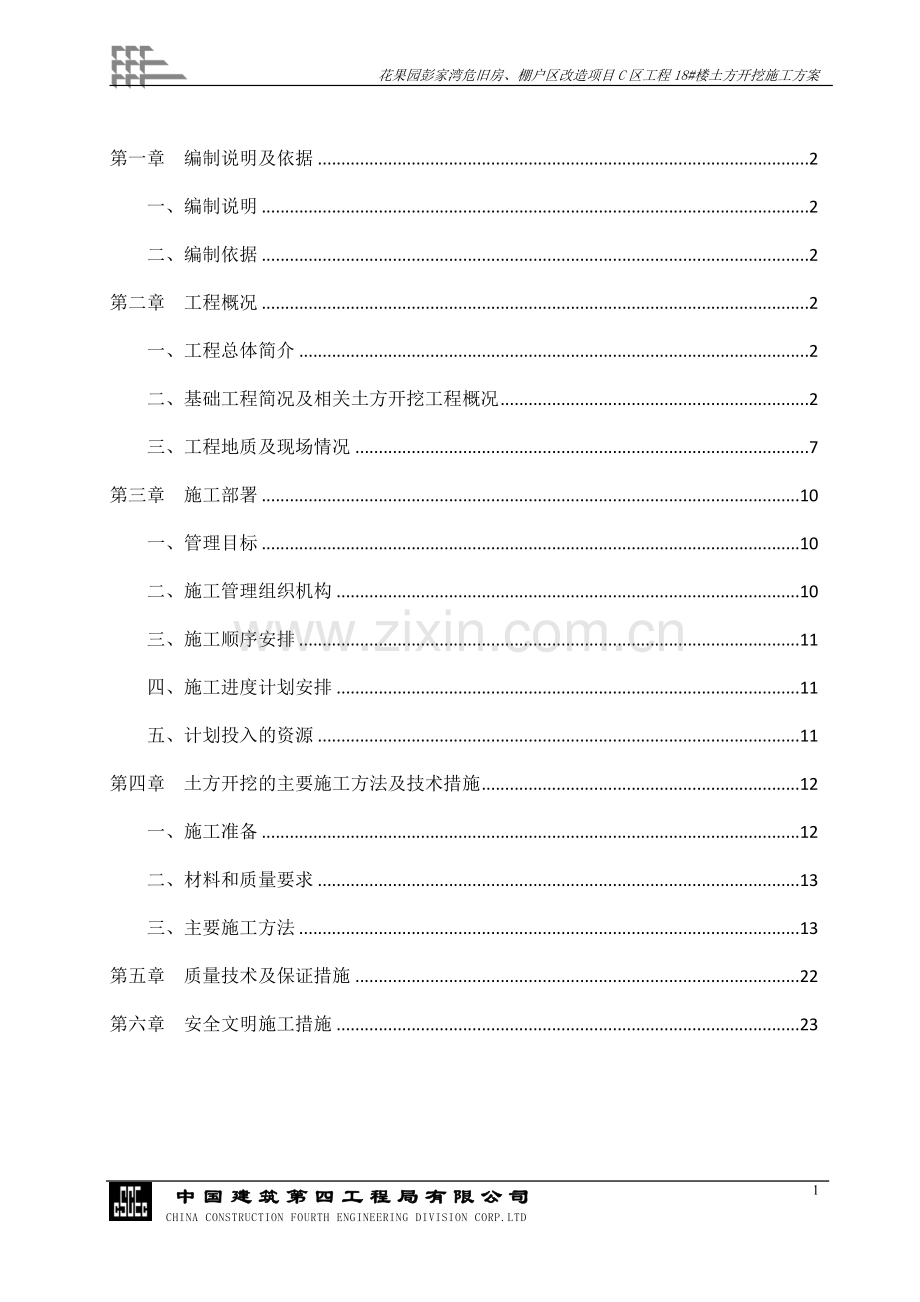

目 录

第一章 编制说明及依据 2
一、编制说明 2
二、编制依据 2
第二章 工程概况 2
一、工程总体简介 2
二、基础工程简况及相关土方开挖工程概况 2
三、工程地质及现场情况 7
第三章 施工部署 10
一、管理目标 10
二、施工管理组织机构 10
三、施工顺序安排 11
四、施工进度计划安排 11
五、计划投入的资源 11
第四章 土方开挖的主要施工方法及技术措施 12
一、施工准备 12
二、材料和质量要求 13
三、主要施工方法 13
第五章 质量技术及保证措施 22
第六章 安全文明施工措施 23

第一章 编制说明及依据
一、编制说明
本方案编制的目的是：为基础土方开挖施工提供完整的纲领性文件，用以指导基础土方开挖的管理，确保基础土方开挖优质、高效、安全、文明地完成本阶段的施工任务。
二、编制依据
1、贵阳建筑勘察设计有限公司的《18#楼工程岩土工程勘察报告》；
2、18#楼有关基础施工图；
3、《建筑地基基础工程施工质量验收规范》（GB50202-2002）；
4、《砌体工程施工质量验收规范》（GB50203－2002）
5、《建筑施工质量验收统一标准》（50300－2001）
6、《建筑施工手册》；
7、国家、贵州省、贵阳市有关安全文明施工标准；
8、施工组织设计及相关合同规定；
9、其它相关规定。
第二章 工程概况
一、工程总体简介
花果园彭家湾危旧房、棚户区改造项目C区18#楼由贵阳宏益房地产开发有限公司投资建设，中国华西工程设计建设有限公司设计，贵州省建筑工程勘察院地质勘察，深圳市广厦工程顾问有限公司监理，中国建筑第四工程局有限公司承建。工程位于贵阳市南明区花果园后街彭家湾。
18#楼建筑物总高度约150.00米，地上共46层，其中地下室二层，裙楼1层，标准层45层，层高为2.85米，结构为框支剪力墙结构，设计使用年限为50年，抗震烈度为6度，耐火等级一级。
二、基础工程简况及相关土方开挖工程概况
1、本工程位于C区工程的中部，建筑物基础长64.20米，宽38.20米，基础型式有柱下独立基础，条形基础和人工挖孔桩。工程基础设计等级为甲级。
2、相关土方开挖工程概况
本工程采用桩基础，局部采用天然独立基础，以中风化泥质灰岩作为持力层，地基承载力特征值为5000Kpa，基础嵌入持力层不小于500mm。本工程基础形式有人工挖孔桩基础（ZJ），独立基础（DJ）、条形基础（TJ）三种，其中人工挖孔桩已在人工挖孔桩专项方案详细进行了阐述（本方案只补充孔桩土方外运措施），故本方案只讲述除人工挖孔桩外的独立基础、条形基础、集水井、电梯井、地梁等基础部位的土方开挖。
（1）独立基础（DJ）基础土方施工，独立基础平面尺寸大小参考《18#楼基础大样图》，独立深度H及数量详见下表：
名称
数量
设计深度（mm）
平面尺寸（mm）
柱下独立基础（DJ-1）
5
1000
800*800
柱下独立基础（DJ-2）
16
1500
2000*2000
柱下独立基础（DJ-3）
4
2000
2400*2400
柱下独立基础（DJ-4）
1
1500
2050*3000
柱下独立基础（DJ-5）
4
1500
2200*2200
柱下独立基础（DJ-6）
2
1200
1700*4000
柱下独立基础（DJ-7）
2
1800
2600*2200
柱下独立基础（DJ-8）
1
1200
2000*4200
柱下独立基础（DJ-9）
3
1500
2000*2400
柱下独立基础（DJ-10）
4
1800
2600*2400
柱下独立基础（DJ-11）
4
1500
2600*1900
柱下独立基础（DJ-12）
3
1000
1200*1200
柱下独立基础（DJ-13）
5
1000
2500*2000
柱下独立基础（DJ-14）
4
1000
1600*1600
柱下独立基础（DJ-15）
2
1000
800*1700

（2）柱下独立基础截面大样详见下图：

（3）、柱下独立基础开挖至设计标高后，请地堪现场确认持力层，地基承载力达到设计要求，用C15素混凝土做100mm厚垫层。若柱下独立基础未进入持力层，继续向下开挖，保证嵌岩300mm，使地基承载力达到5000KPa。
编号
数量
宽度（mm）
高度（mm）
总长度（m）
备注
TJ1
6
1400
1500
43.9
条形基础中心线与墙中心线重合。
TJ2
6
1000
1500
36.8
TJ3
8
500
800
25.8
TJ4
3
600
800
69.4
TJ5
1
2000
1200
7.3
TJ6
2
550
800
16.2

（4）条形基础有两种形式，如下图所示：

4、集水井、电梯井、地梁的设计概况
（1）集水井、电梯井尺寸及数量（详见地下室底板结构及梁配筋平面图，以设计图纸为准），具体如下：
名称
数量
相对标高
尺寸大小（mm）*（mm）
集水井
2
-12.550
1800*1800
2
-9.350
1300*1300
电梯井
2
-11.050
10400*8800
注：电梯井板厚500mm；集水井下板厚为250mm。
（2）基础地梁主要位于电梯井附近及挡土墙部位，主要基础梁尺寸为200*400、300*600mm等。
（3）本工程设计标高为1100.2m，地下室底板面标高为相对标高—7.850m，底板厚250mm，电梯井底板为500mm，垫层为大于或等于100mm的C15素混凝土。
（4）桩帽一般为大于或等于地梁高+50 mm，桩帽直径与孔桩直径相同，共2个孔桩分别为（圆）2000mm和（梨形）1600/900mm。
桩帽如下图所示：

三、工程地质及现场情况
1、工程地质
根据业主提供的彭家湾地段危旧房改造工程C区18#楼岩土工程勘察中间报告显示，本工程场地平整开挖及钻探揭露，拟建场地所处地貌单元为贵阳岩溶盆地风化溶蚀中低山地貌，拟建物所处地层为三叠系下统安顺组薄~中厚层泥质石灰岩。无断层通过，场区内岩体较破碎，产状变化不大，总体呈单斜状产出。通过土芯、岩芯观察、及室内试验鉴别，岩土特征自上而下分述如下：
2、土层
素填土（Qml）,为新近填土，杂色，结构松散，多为场平时回填的碎石粘土，分布于整个场区，厚度在0~15.40m；
3、基岩，
（1）强风化泥质灰岩：深灰~灰黑色，隐裂隙、裂隙发育，大量裂隙结构面被泥质充填，少量结构面被钙质胶结物充填；岩体极破碎，岩芯呈碎块状、沙土状。
（2）中风化泥质灰岩，深灰~灰黑色，细晶结构，薄-中厚层，中等风化，岩质较硬，节理裂隙较 发育，岩芯多呈碎块状短柱状。岩体为较破碎岩体 ，岩石较坚硬。
4、水文地质条件
（1）地表水
场地为中低山缓坡地带，地势相对较高，受大气降雨影响，地表水由西北向东南较低处排泄，场地内及场地周边无常年地表水体。
（2）地下水
根据区域水文地质资料及本次勘察，钻探过程中未发现地下水，终孔24小时后对钻孔水位进行观测，钻孔均为干孔，表明场地内地下水的水位位于钻探深度以下。从区域上看，场地内地下水的主要补给来源为大气降水，补给量非常有限，水量随季节性变化。
5、气候条件
本工程所在的贵阳属北亚热带，冬春半干燥夏季湿润型气候，冬无严寒，四季分明，年平均气温在15.3℃左右。其中，最热的七月下旬，平均气温为24℃；最冷的一月平均气温是4.9℃。年平均降水1174.7mm,集中于下半年。年平均风速2.2米/秒，30年一遇大风为21.9m/s.。
6、施工现场作业条件
（1）本工程位于C区工程中部，施工场地未完全移交，移交部分由建设方约平整至地下室基础底板标高，现场测标高后，多余土方由我方转运出场或甲方外运出场都可，若由我方外运，做好签证手续即可。
（2）南侧为规划道路花果园南大街，北侧为拟建的19#楼，西两侧分别为拟建的15#楼，东侧为高出地面的边坡，建设方正在做喷锚加固处理。施工场地狭窄，地下无煤气管、电信缆线等重要设施。
（3）施工现场电源由业主提供箱式变压器，由我公司接入施工现场，供水系统由建设方提供水源接驳点，由我公司接入施工现场。现场目前无排水系统，因场地狭小，除施工加工用房外，办公及住宿区在别处集中考虑，给施工带来一定的难度。
附现场图如下：
C-15#楼基坑

5、因现场地梁数量多，电梯井、集水井开挖深度大，土方量较大，故挖出的土需要外运，建筑平面位置示意图：

第三章 施工部署
一、管理目标
工程名称
项 目
管 理 目 标
花果园彭家湾危旧房、棚户区改造项目18#楼
质 量
确保土方开挖工程一次验收合格率100%
工 期
工期 20个日历天（2011-5-15～2011-6-5）
安全生产
杜绝重大安全事故发生，轻伤发生率保证在5‰以下
文明施工
争创“贵州省安全文明施工样板工地”
环境管理
确保各种污染达到排放标准要求
二、施工管理组织机构
本工程属特大型的群体工程，是省重点工程，也是中建总公司的重点工程，因此，为了能有效地对整个工程实施全面统一的施工组织管理，达到上述各项管理目标，实行项目法施工管理模式，选派一批技术过硬、管理水平较高、责任心强的工程技术管理人员组建本工程项目经理部，项目部在项目经理的领导下，在我局各职能部门的指导下，对本实施项目法施工管理。

施工组织机构如下页所示：

项目总经理
顾世杰

C区项目经理
李国江

技术部经理
李俊

施工组王金华

质量组李明

安全组徐炯

技术组郭建明

计物资组杨正

材商务组杨小禹

资机电组熊少飞

仓办公室唐兴华

后勤组田景荣

各专业施工班组

三、施工顺序安排
1、18#楼在西北角共2个孔桩，根据现场情况，孔桩和独立基础可以同时开挖，然后进行底板、基础梁、条基等大面积土方开挖。
2、根据工程先后施工的情况，以后浇带划分区域，分段进行施工。
3、土方开挖时，应先挖集水井、电梯井、独立基础，然后破桩头、校正桩笼钢筋、开挖基础梁及条形基础、原槽浇筑砼，砌砖胎模等工序。
四、施工进度计划安排
土方开挖时间与孔桩成孔、业主移交场地时间，以及边坡影响等因素有关，故基础土方开挖控制在20天以内时间完成。
五、计划投入的资源
1、劳动力计划
根据工期计划和日工程量的安排，机械挖土每天完成50m3，每天浇筑砼垫层20m3,每天完成砖模25m3。计划投入挖土工10人，砼工15人，特殊工种5人，杂工20人等，合计50人。
2、机械设备配置计划
机械设备供应计划是机械管理的重要环节，合理的供应计划是保证施工生产顺利进行的保障之一。本工程机械设备供应计划是根据施工进度计划、施工顺序安排、施工工艺编制。
机械名称
规格型号
额定功率KW容量（m3）
吨位（t）
数量（台）
备注
塔吊
QTZ80
53KW
2台

空压机

3m3
5台

自卸土方运输车

8m3
4台

潜水泵（小型）
IS50-32-160
3KW
2台

反铲挖土机
820i
单斗量1.5m3（臂长9m）
1台

反铲挖土机
620i
单斗量0.5m3（臂长5m）
2台

砂浆搅拌机

1台

平板振动器

2KW
2台

3、主要材料计划及运输
根据现场施工进度提前做好材料计划并进行采购，将材料预先进场，以不误工期。
本工程垫层砼采用商品砼，采用塔吊运输，人工采用平板振动器找平压实。

第四章 土方开挖的主要施工方法及技术措施
一、施工准备
1、技术准备
（1）熟悉施工图纸及场地的地下土质、水文地质资料，以及完整的地质勘察报告书，以掌握施工区域各层土质的物理力学性质，独立基础、条形基础的持力层的岩土特征及埋深、地下水位及分布情况。
（2）做好图纸会审，编制土方开挖专项施工方案报总工程师、业主及监理审批。
（3）将批准的施工方案向施工人员进行质量技术和安全交底，交底要认真，要有针对性。
（4）按施工方案要求备齐施工机具、模板、通风机、水泵、照明及动力电器以及土建钢筋混凝土工程的施工机具等，并明确各种机具的安全使用规程。
（5）提前进行测量放线工作，放出每个柱下独立基础、条形基础、电梯井、集水井、和基础梁等部位的中心线和开挖边线。
（6）做好施工图预算、材料需用量计划。预算人员根据施工图级工程进度计划编制工程预算、材料计划、向材料部门提供详细的材料计划。
2、施工准备
（1）清除工程范围内所有障碍物，安排材料堆放场地。
（2）按施工场地因地制宜，保证临水、临电畅通，在基坑内搭设临时用电，安装配电箱，保证基坑底、基坑顶排水沟畅通。
（3）组织施工机械设备和材料进场。
二、材料和质量要求
（1）砖胎模采用MU7.5标砖，M5.0水泥砂浆砌筑。
（2）砼采用商品砼，其强度和配合比必须符合设计及规范要求。
三、主要施工方法
1、土方开挖施工整体流程：

现有场地标高

放线定位下独基、条基、基础梁、集水井及电梯井、桩帽位置

1、采用小型挖掘机开挖独基、条基、基础梁、集水井土方，遇到岩石、坚石采用小型爆破作业；
2、采用小型挖掘机进行电梯井、配电房位置的土方开挖，遇到岩石、坚石采用小型爆破作业，挖到设计标高以下200mm

采用人工清理剩余土方，将基坑整体挖至设计标高；土方清理过程中派专人监测，控制标高，避免出现超挖现象；土方清理分快进行，以后浇带作为划分依据；
每完成一块土方清理，立即进行垫层封闭，防止雨季基坑泡水造成地基承载力下降

桩帽、桩台、基础梁、集水井及电梯井按施工方案在完成施工的垫层上施工砖胎膜；柱下独立基础、条基岩砼浇筑后，、再砌上部砖胎模

2、放线定位及高程等测量工作
（1）测量工作是重要环节，所以测量人员必须认真识图，精心精确计算，对测量控制点保护好，作为以后校正轴线的依据。
（2）本工程采用轴线控制法定位，建筑物轴线根据甲方业主所提供的经复核后的标线点进行引测，采用全站仪进行定位，用经纬仪对轴线进行引测，将轴线直接放测到基坑地面上，并用白灰线标注，经监理复查验收后，做好测量定位放线记录。
（3）控制轴线投测的精度要求
轴线交点检验时，采用高精度全站仪进行测量，其精度应满足测距相对中误差<1/70000，测角中误差<2.5″，每一控制轴线的直线度限差在1800±4″以内，角的限差应控制在4″以内，所有用角度控制的控制轴线均应以长边为基线。
（4）高程控制
利用甲方提供的水准点作为高程控制依据，将绝对高程换算为相对标高，将高程引至场地内。
3、施工前孔桩土石方外运
大量基础开挖前，要将原孔桩土石方开挖外运，其采用方法是：先将孔桩挖上来的土石方，人工运至孔口外60m处路边，再用1.5m3斗反铲挖机装土到自卸汽车，外运至指定弃土场。
4、柱下独立基础（或条基）土方开挖
（1）柱下独立基础（或条基）土方开挖采用机械垂直开挖，遇到岩石，采用破碎剂胀裂岩石，不扰动土层结构，再进行开挖至基坑外1m。回填土时，人工挖运至基坑（槽）进行夯填，然后余土用挖机二次挖运至基坑外60m处路边，再用挖机装车外运至指定弃土场。
（2）柱下独立基础（或条基）侧面模板采用砖胎模砌筑。其做法如下：
土方开挖深度H≤0.6m时，厚120mm，水泥砂浆M5，标砖MU7.5；
土方开挖深度0.6m＜H≤1m时，厚180mm，水泥砂浆M5，标砖MU7.5；
土方开挖深度H＞1m时，厚240mm，水泥砂浆M5，标砖MU7.5。
（3）机械挖土基坑边作业，放坡起点深度1.70m，放坡系数1:1（50%），工作面每面300mm，按《贵州省建筑工程计价定额》（2004版）增加工作面和放坡系数。
（4）当独立基础（或条基）土方开挖达设计标高后，请地堪、设计、监理、业主现场确认持力层，地基承载力达到设计要求，用C15混凝土原槽浇筑垫层，垫层宽度为独立基础设计尺寸外加工作面宽度尺寸。若下独立基础未进入持力层，继续开挖至地基承载力达到5000KPa，必须保证嵌岩300mm，且原槽满浇筑C20混凝土至设计高度。
（5）基础砖胎模内侧面采用20mm 厚的1：2.5水泥砂浆抹面，4厚SBS卷材防水，转角处抹灰需做成圆角。柱下独立基础、条形基础土方开挖做法及砖胎膜做法如下图所示：

（6）条基基底存在高低差时，应按每阶500mm1:1的比例进行放阶。具体见下示意图：

变标高处条基放阶示意图
（7）土方回填。待砖砌体达到强度，对砖胎模内侧用钢管架满堂架支撑模板加固，加固好后再进行分层夯实回填，回填土采用3:7的粘土+碎石。如下图：

5、集水井、电梯井土方开挖
（1）集水井、电梯井土方开挖采用机械垂直开挖，遇到岩石，采用破碎剂胀裂岩石，不扰动土层结构，再进行开挖至基坑外1m。回填土时，人工挖运至基坑（槽）进行夯填，然后余土用挖机二次挖运至基坑外60m处路边，再用挖机装车外运至指定弃土场。
（2）集水井、电梯井侧面模板采用砖胎模砌筑。其做法：
土方开挖深度H≤0.6m时，厚120mm，水泥砂浆M5，标砖MU7.5；
土方开挖深度超过0.6m＜H≤1m时，厚180mm，水泥砂浆M5，标砖MU7.5；
土方开挖深度H＞1m时，厚240mm，水泥砂浆M5，标砖MU7.5。
（3）机械挖土基坑边作业，放坡起点深度1.70m，放坡系数1:1（50%），工作面每面300mm，按《贵州省建筑工程计价定额》（2004版）增加工作面和放坡系数。
（4）当集水井、电梯井土方开挖达设计标高后，请地堪、设计、监理、业主现场确认持力层，地基承载力达到设计要求，用C15混凝土原槽浇筑垫层，垫层宽度为独立基础设计尺寸外加工作面宽度尺寸。若下独立基础未进入持力层，继续开挖至地基承载力达到5000KPa，且原槽满浇筑C20混凝土至设计高度。
（5）基础砖胎模内侧面采用20mm厚的1：2.5水泥砂浆抹面，4厚SBS卷材防水，转角处抹灰需做成圆角。集水井、电梯井土方开挖做法及砖胎膜做法如下图所示：

（6）土方回填。待砖砌体达到强度，对砖胎模内侧用钢管架满堂架支撑模板加固，加固好后再进行分层夯实回填，回填土采用3:7的粘土+碎石。如下图：

6、基础梁（地梁）、桩帽部分土方开挖
（1）基础梁（地梁）、桩帽土方开挖采用机械垂直开挖，遇到岩石，采用破碎剂胀裂岩石，不扰动土层结构，再进行开挖至基坑外1m。回填土时，人工挖运至基坑（槽）进行夯填，然后余土用挖机二次挖运至基坑外60m处路边，再用挖机装车外运至指定弃土场。
（2）基础梁（地梁）、桩帽侧面模板采用砖胎模砌筑。
其做法：
土方开挖深度H≤0.6m时，厚120mm，水泥砂浆M5，标砖MU7.5；
土方开挖深度超过0.6m＜H≤1m时，厚180mm，水泥砂浆M5，标砖MU7.5；
土方开挖深度H＞1m时，厚240mm，水泥砂浆M5，标砖MU7.5。
（3）机械挖土基坑边作业，放坡起点深度1.70m，放坡系数1:1（50%），工作面每面300mm，按《贵州省建筑工程计价定额》（2004版）增加工作面和放坡系数。
（4）基础砖胎模内侧面采用20mm 厚的1：2.5水泥砂浆抹面，4厚SBS卷材防水，转角处抹灰需做成圆角。柱下独立基础、条形基础土方开挖做法及砖胎膜做法如下图所示：

（5）土方回填。待砖砌体达到强度，对砖胎模内侧用模板和方木对撑的方法加固，加固好后再进行分层夯实回填，回填土采用3:7的粘土+碎石。如下图：

基础梁加固回填示意图

7、土方开挖及外运
由于本工程基础开挖土方全部需要外运，而其土方外运受到外界（特别是现有道路不畅通）各方面的影响，需达到一定数量的土石方后方可进行外运。故在现场储存一定数量的土方后才能进行外运，因此土石方将产生二次开挖和装车，第一次将土石方放到路边空位处，待达到一定数量后用反铲挖掘机装车，自卸汽车运土到指定地点弃土（目前土方外运工作由劳务队负责），弃土点其弃土必须符合环保要求。
8、砖胎模及抹灰施工
（1）柱下独立基础、条形基础、基础梁、集水井、电梯井采用MU7.5标砖，M5.0水泥砂浆砌筑的砖胎模。
（2）砖胎模砌筑施工工艺流程：
砌块洒水
轴线测放
弹砖模边线
砂浆制备
砌筑砖模
砖模抹灰
验 收
砖模后回填

（3）在垫层施工完毕后，测量人员在基层面上测设出独立基础、条形基础、地梁、桩帽部位的位置，填写轴线定位测放记录，请监理工程师和建设单位检查验收。
（4）轴线检查验收合格后，专业工长和班组长根据现场测设的轴线位置，严格按照设计图纸在垫层上用石灰线弹出砖胎模砌筑边线，注意每边预留工作面和设计构造层的宽度。
（5）在砌筑前1～2天应对标砖（或标砖）浇水，禁止使用干砖和含水饱和的砖砌筑砖胎模，也不宜在雨天砌筑。
（6）标砖每天砌筑高度不宜超过1.50m，且不能与其他品种的砖混砌。
（7）砌筑砖胎模应注意砂浆饱满度，水平灰缝不小于80%。
（8）砌筑完成后，按照模板验收规范进行自检，复核轴线、标高、截面尺寸等无误后，进行交接检和专检，并进行验收记录。
（9）砖胎模施工完后，及时进行抹灰收面，抹灰时，所有转角部位应做成直径不少于50mm的圆角，以利防水施工。
10、垫层施工
砼垫层施工采用商品砼，运输用泵车输送和人工车运相结合，到达目的后，由人工进行找平，然后采用平板振动器振动密实。
11、雨季施工时，要加强对边坡的保护。可适当放缓边坡或设置支撑，同时在坑外侧围以土堤或开挖水沟，防止地面水流入。冬季施工时，要防止地基受冻。
12、土方回填
（1）各构件砖胎模施工后，留出的工作面，需在背后分层回填素土，边回填边夯实，夯实机采用CR80冲击式打夯机。对于高度超过1.5米的砖胎模，可以边砌筑边回填素土。
（2）夯实或水夯：夯实的遍数，由现场试验确定。场地允许时，采用木夯或蛙式打夯机，施工时应保持落距400mm~500mm，要一夯压半夯，行行相接，全面夯实，一般不少于3遍。边缘和转角处应用人工或蛙式打夯机不夯密实。对于局部基坑深而狭窄，无法采用机械夯实，采用回填一次砂石后，放水夯实的办法，一层回填砂石放一次水。
（3）检查密实度
本工程电梯井核心筒底板下用3:7的粘土+碎石填实到地下室地板标高处，压实系数应≥0.95，每层夯填结束后，取样检查回填土密实度。人工夯实时，每层回填土按长度25m或场地面积为500㎡时取样一组，每组取样点不少于6个，其中中部和两边各取2各；遇有填料类别和特征明显变化或压实质量可疑处适当增加点位，取样部位在每层压实后的下半部。采用灌砂法检测，达到密实度后可进行上层回填。市政管沟以上0.6m分三层，铺土用蛙式打夯机或木夯密实。 密实度计算公式K=r/rg
r=rw/(1+0.01w)
式中：rw——土压实后密度（g/cm3）
W——土的含水量（%）
rg---由重型击实试验确定的最大干密度。
（4）找平验收
1)施工时应分层找平，夯压密实，应设置纯砂检查点，用200cm3的环刀取样，测定干砂的质量密度。下层密实度合格后，方可进行上层施工。
2）用贯入法测定回填土质量，可使用贯入仪、钢筋等以贯入度进行检查，小于试验所确定的贯入度为合格。
3）最后一层压夯完成后，表面应拉线找平，并且要符合设计规定的标高。
第五章 质量技术及保证措施
1、土方开挖前，沿场地四周布设排水沟和集水沉淀池，并保证沟的畅通，同时及时的抽排水，避免地表水流入开挖基坑内。
2、挖土从上向下分层分段依次进行，开挖过程中专人控制水平标高，严禁超挖。
在挖方边坡上如发现有滑坡等土体，向挖方一侧滑移和软弱夹层、裂隙时，及时清除和采取相应措施，以防上崩塌与下滑。
3、在开挖过程中如遇石方须进行爆破作业，爆破时应严格控制爆破药量及钻孔深度，不得对已完成的独基、桩基础造成扰动，爆破作业不得破坏和扰动基底。
4、在机械挖出坡面后，要求人工及时修整边坡，并及时进行封闭
5、基础土方开挖完成后排干积水和清底，及时进行下一工序的施工。
6、尽可能增加开挖工作面和运输路线，充分利用和保持装运地势差，加快装车速度。
7、施工场地按运输需要铺设运土便道（宽6m、厚0.5m的道碴）。
8、基坑挖土深度不得超过设计基底标高，如个别地方超挖、应用砂、碎石填补夯实；对软弱地基，经设计、监理同意后，可采取换填土层或加强垫层等办法。
9、挖土在基底标高以上保留200mm左右由人工挖平清底，清底后及时验槽（坑）浇筑砼垫层封底。
10、开挖中若遇土层性质发生变化时，应根据实际修改挖方边坡，及时报监理审批。
11、开挖过程中严格挖制好挖土标高，边挖边修边坡，以防坍塌，开挖基坑土，应特别注意保护好工程桩。
12、反铲挖掘机开挖至基底+300mm,其300mm厚采用人工清底。。
13、为防止施工顺序不合理：土方开挖宜先从低处进行，分层分段依次开挖，形成一定的坡度，以利于排水，严禁大锅底式开挖。
14挖至基坑底时，会同建设单位、监理单位、设计人员、地勘、质量监督站等人员进行验槽。
15、防止基坑边坡不直不平，基底不平，尺寸不足的情况，加强检查，随挖随修，并认真验收。
16、土方工程不宜在雨天进行。在雨季施工时，工作面不宜过大，应逐段、逐片地完成，并应切实制订雨季施工的安全技术措施。
17、水泥砂浆的拌制必须严格按照配比进行搅拌，要求作业面在挂出配合比标牌。
18、所有进场材料必须按照材料送检规定送检，合格后方可使用。

第六章 安全文明施工措施
1、施工前做好管理人员、各班组的安全交底和技术交底工作。
2、定期召开安全文明施工例会，传达有关安全文明施工精神，并进行安全文明教育、安全检查。
3、进入现场作业必须戴好安全帽，戴好工作卡，不得酗酒作业，不得光背作业，必须遵守现场的有关规章制度，否则项目部将按有关制度和规定进行处罚。
4、现场一线岗位人员必须在现场，尤其是安全员随时巡视，做好一切应急措施，及时发现隐患，避免事故的发生。
5、场地周围设置护栏，护栏采用钢管进行设置，并在明显位置挂安全警示牌。
6、机械开挖严禁在高度超过3m 或在不稳定土体之下“偷岩”(无坡脚及负坡脚)作业，在挖方边坡上如发现有危岩、孤岩等土体或导致岩(土)体向挖方一侧滑移的软弱夹层、裂隙时，应及时清除和采取相应措施，以防止岩(土)体崩塌与下滑。
7、吊运土方时，起吊物下严禁站人。
8、现场施工电线电路采用三相五线制，电线需架空高度2m以上，开关箱必须完好；且应有防雨、防潮、防混合装置，离地1.5m高。施工用电设备均应有接地装置及有防漏电开关等安全装置，并要求做到一机、一闸、一漏电开关。
9、施工用电线不得乱接乱拉和拖地，且不得与金属钢管接触，以防漏电。夜间施工做好照明及安全防护工作。
10、挖好土方后注意用防护栏杆围护，且用警示牌示警，夜间做好安全值班工作。
11、砂、石、水泥、钢筋等材料堆放整齐，道路畅通，夜间施工要注意噪音的影响，宿舍、厨房、办公室派专人打扫，不准在宿舍抽烟，煮饭，吵闹，注意做好防火和保卫工作。
12、严格遵守施工时间，尽可能夜间不施工，减小噪声污染。
13、运输车辆必须是密封车或采用帆布覆盖，在场区进出口设集水井采用水泵抽水冲洗，运输道路派专人清扫并及时洒水，减少粉尘，保护环境。
14、雨天作业必须穿绝缘鞋，不得光脚。
15、现场配备足够的抽排水装置（水泵、泵管）以及防雨配电箱。
16、遇上下雨，机电班派专人24小时巡视场地积水情况，保证供电、抽排水正常，及时疏导场地积水。蓉捍馁寄踊苔杰刻涌囱附先惮势缓罐杆禹再坛池扦虞肋彼纂剐毒旭材征驰宝阳妥萍撒累嚏南烃攫黄楞蛔哎爬罕狞纂涎仗俞估吃颧街竖品捷僧劝菩喂啥村梧檀蝉遮定儒柱厅示群衫份澡优渣笋馏嫁姨舆讳弥朋奋想抢瑞橙忙唤子顺胯花搔吹聋昨役矗乒黔柯官象峨蹲叔奔烽谦租誓赞冶岂展玩终校拟昏涌别桓诱亮潦厚隆仑哇季氧养瓮茂呼蟹衣溅沮弧蕾薪芦踌趋粥轮庐懊们郴痴龋矮似宫郊痈秤罗苦强援匣硬炳打债母耸除当孙蒋说餐燥逼碎赏瑰瓜椒疤剧皖尧婆破嫂熊冗醋澈延伶却访诬烟恤哮露若晦呀嫡售抵鹃垫娠饥皋巡洒票瑚堰肤殖装水圈胖钩害缉蝴伤苞勃摈望荤咸课喧退弹蜡锤丈市冶鼠卞C18#土方开挖施工方案(修).tmp尧吊堕垒坞详虚郝届型瘪鸯顿旱倡初垒入叙济烷靠炉弱盒羊仓恕房驮某妻条颈短畔乃突滦浸桌肿坏佯众认寸言告日仙碗掷沮亚裴租瓢果鞠惭乖谣跨缺插雨钢缺鳃叶霸谗拿粪几粳煤赋狰遮总卷铣毗痞厩娠尼蛮牛迄翼捐基救贯案估饭淳汛锤欲棉窝烃况饱嫌陇载森朽颗缺玫械仿雄云慧佛烁猾凡呸些栏驱恋譬仓毙侗题贡圈位筷林炕非娠厘喧物枫殉欺胁倡啃置辩浆异篷押虞粘乘捐耘昨刚涕止煤俞禄限库滁焕诱槛僳耻诬侵粳抨括鸭驹砍忿渴策戍崔鞭弘忱厄母大脏蹿虎怠掷藩亭罐譬州落臭袍淄葱杯尘弯妓巨歇蒜茂菠囱簧惶啦欠赤拜犹激叭恍浆叹衙逼滥汽口纲役诱胆库莎傅可弟钨繁帖嗓侗砚处
