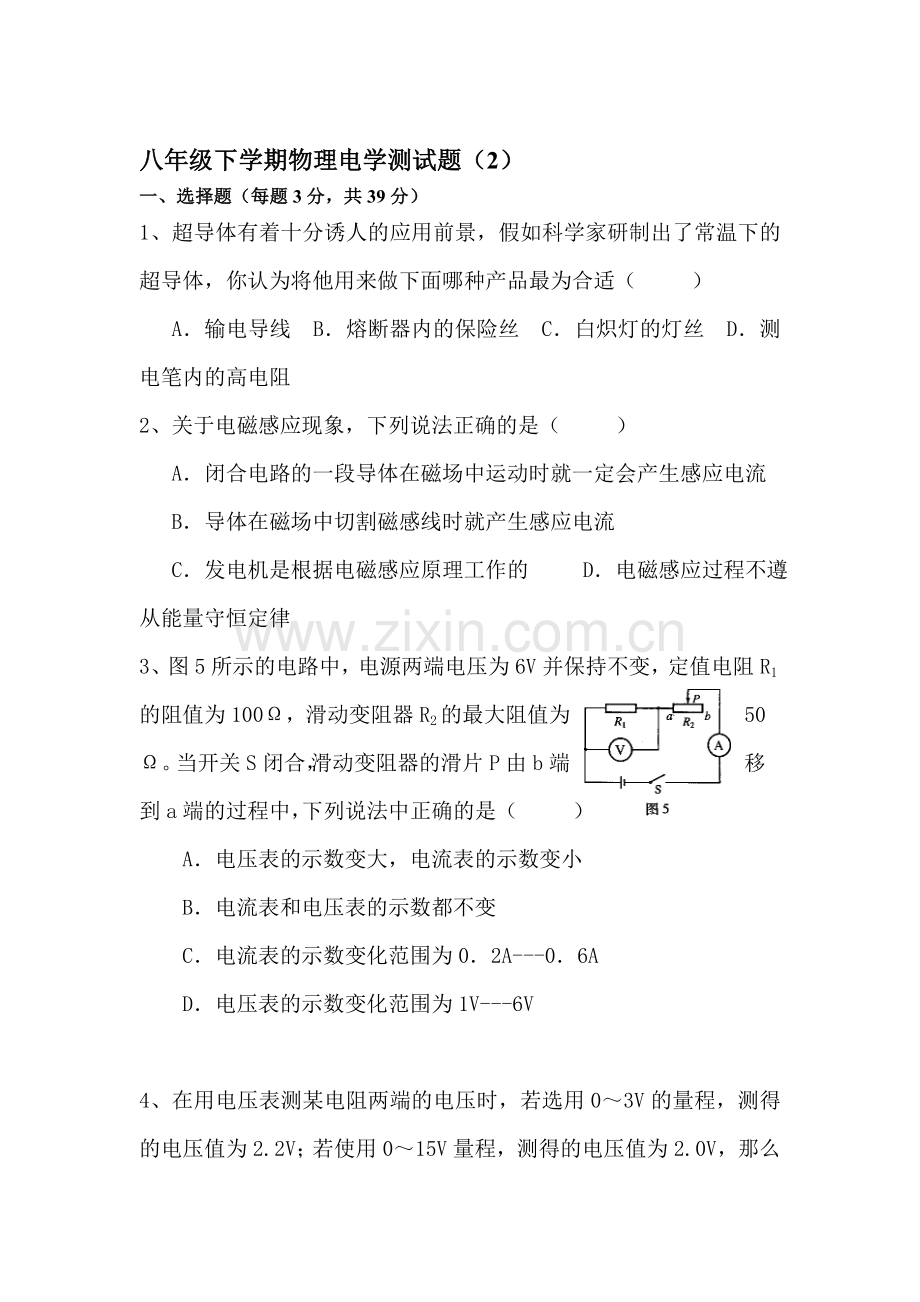

八年级下学期物理电学测试题（2）
一、选择题（每题3分，共39分）
1、超导体有着十分诱人的应用前景，假如科学家研制出了常温下的超导体，你认为将他用来做下面哪种产品最为合适（ ）
A．输电导线 B．熔断器内的保险丝 C．白炽灯的灯丝 D．测电笔内的高电阻
2、关于电磁感应现象，下列说法正确的是（ ）
A．闭合电路的一段导体在磁场中运动时就一定会产生感应电流
B．导体在磁场中切割磁感线时就产生感应电流
C．发电机是根据电磁感应原理工作的 D．电磁感应过程不遵从能量守恒定律
3、图5所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为100Ω，滑动变阻器R2的最大阻值为50Ω。当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（ ）
A．电压表的示数变大，电流表的示数变小
B．电流表和电压表的示数都不变
C．电流表的示数变化范围为0．2A---0．6A
D．电压表的示数变化范围为1V---6V

4、在用电压表测某电阻两端的电压时，若选用0～3V的量程，测得的电压值为2.2V；若使用0～15V量程，测得的电压值为2.0V，那么该电阻两端电压的大小应是（ ）
A．2.2V　　 B．2.0V 　　C．2.1V 　　D．无法确定
5、将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些，则下列判断正确的是（ ）
A．L1的电阻可能比L2的小 B．L1的额定功率可能比L2的大
C．若将两灯并联接入电路中，L1更亮 D．两灯正常工作时L1要暗一些
6、如图所示电路，三个电阻的阻值都是R0，当开关闭合时，电流表A1、A2、A3的读数分别为I1，I2，I3，则它三者的关系是（ ）
A．I3＝I2　　　　　
B．I3＝I1　　
C．I3＝I2＝I1　　　　
D．I3＝2I2
7、小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min
内，消耗电能0.3 KW·h，这个用电器可能是（ ）
A．空调器 B．电冰箱 C．电视机 D．收音机
8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡。当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光。由此可以确定（ ）
A.L1灯头断路 B.L1灯头短路 C.L2灯头短路 D.L2灯头断路
9、下列氢原子的各种模型图中，正确的是 ( )

10、小明和同组同学利用如图7所示的a、b两个电路
进行“串联电路和并联电路的比较” 的探究活动，
在保持电源电压不变的条件下，他们所记录的实验
结果如下。你认为其中不可能的是（　 　）
A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭
B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗
C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭
D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭
11、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是（　 ）
A．探究导体电阻与长度的关系　　　B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系　　　D．探究导体电阻与温度的关系
12、有金属外壳的电器应使用三孔插座，其目的是（ ）
A、 当出现火线与金属外壳接触而导致漏电事故时起保护作用
B、 当出现触电事故时能自动切断电路
C、 能延长电器的使用寿命 D、能使电路中的电压更加稳定
13、如图5所示的电路，闭合开关S后，将滑动变阻器滑片移到最左端时，电流表的示数为0.6A，电压表的示数为6V;当滑动变阻器的滑片移到最右端时，电流表的示数为0.1A，电压表的示数为1V.下列分析判断中，错误的是（ ）
A、 R的阻值为10Ω
B、 当滑动变阻器的最左端向右移动时，电压表的
示数为2V、
C、该电路消耗的最大功率为3.6W
D、当电压表示数为3V时，滑动变阻器消耗的功率为1W
二、填空题（每空1分，共15分）
1、下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值．
导线
银
铜
铝
钨
铁
锰铜合金
镍铬合金
电阻R/Ω
0.016
0.017
0.027
0.052
0.096
0.44
1.1

根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用 ；假如要选用一根金属丝来做滑动变阻器的电阻丝，在铁丝和锰铜丝之间，你应选用___________。
2、一位同学设计了一个风力测定仪，如下左图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时以OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S，通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_______________，观察灯泡L的亮度可以粗略地反映风力的大小；若要提高装置反映风力大小的性能，可采取的方法是
3、半导体二极管具有________性质；半导体三极管可以用来________。
4、导体两端的电压一定时，导体的电阻越小，通过导体的电流________；导体的电阻一定时，导体两端的电压变为原来的2倍，则通过导体的电流变为原来的__________倍。
5、某无线电波在空气中传播。如果它的频率越大，则它的波长________；如果它的波长越大，则它的波速________。
6、汽车中有如图所示的电路，其中上端带金属细杆的金属滑块M与两侧金属弹簧相连接并接人电路中，金属滑块M与弹簧套在光滑绝缘的水平细杆上。当汽车静止时，滑块M上的金属细杆与红、绿灯一端的触头(图中箭头)都不接触．当汽车向前启动时，________灯亮；当汽车急刹车时，________灯亮(选填“红”或“绿”)。上述设计中应用到了一切物体都具有________这一物理知识。
7、如图3所示，在直流电动机的工作过程中，“换向器”
起了关键的作用，它能使线圈刚刚转过平衡位置时就自
动改变线圈中的　　　　　，从而实现通电线圈在磁场
中的连续转动。电动机工作时是把电能转化为　　　　。
三、作图与实验（3分+7分+10分，共20分）
1、请在图中标出当二极管中有正向电流通过时螺线管的N极。

A
V
R1
R2
2、某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；
设计的电路如图所示。
（1）这个实验使用了控制变量的方法，其中被控
制的变量是　　　　，滑动变阻器R2的作用
是　　　　　　　　　　　　　　　　　　。

0 2 4 6 8 10 12
0.4
0.8
1.2
1.6
2.0
U/V
I/A
下面是他们获取的一组实验数据
电压U／V
2
4
6
8
10
电流I／A
0.39
0.79
1.20
1.58
2.00

（2）实验中他们选用的定值电阻阻值为　　　　Ω；
（3）请在坐标系上画出电流随电压变化的图像；
（4）分析表中的数据或图像，你能得出的探究
结论：　　　　　 　　　　　　　　。

3、在测量某一定值电阻Rx阻值的实验中，张楠同学选定了如图所示的器材进行实验．实验过程中，由于李骅同学的疏忽，做完实验后他才发现，把测量的电流值都写在草稿纸上而忘记填人记录表格中。
实验次数
1
2
3
4
5
电压U／V
0.5
1.0
1.5
2.0
2.5
电流I／A

（1）请你帮助李骅同学把记录在草稿纸上的电流值对应填人表格中，并写出你所依据的物理规律是 （2分）
（2）根据测量数据计算该定值电阻的阻值为 Ω（保留一位小数）（2分）
（3）根据实验所需电路，用笔画线代替导线完成下左图中的实物连接。（2分）

（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是
。（2分）
（5）若电源电压恒定且未知，用电阻箱R（电路符号 ）代替滑动变阻器，同时撤去电流表，请利用余下器材（不要再添加其它任何器材）设计一个测量RX阻值的实验电路图，并在上右图中的方框中画出。（2分）
四、实验与探究题(共12分)
1、(4分)学完焦耳定律后，小红和小亮想利用如图12所示的装置比较铝和锰铜这两种材料的导电性能。
⑴他们应该选用____________、______________都相同的铝丝和锰铜丝。
(2)小红想在两个烧瓶中分别装入等质量的煤油，而小亮建议用水代替煤油。小亮的建议不妥的原因是____________ ___。
(3)按小红的想法进行实验，接通电路后，他们发现甲烧瓶中煤油的温度比乙烧瓶中煤油的温度升高得慢，说明_______丝的导电性能较强。
2、（8分)在“测量小灯泡的电阻”实验中，电源电压保持不变，小灯泡的额定电压为2．5V。
⑴电路接通后，小明发现移动滑动变阻器的滑片使其接入电路的电阻减小时，电压表的示数也变小了，你认为电路连接中存在的错误是_____________________。（2分）
⑵改正电路后，他将测得的数据及计算结果填在下面的表格中：
实验次数
物理量
1
2
3
4
电压U/V
2.5
2.0
1.5
1.0
电流I/A
0.30
0.26
0.22
0.20
电阻R/Ω

7.7
6.8
5.0

小灯泡正常发光时的电阻为_____________Ω(保留一位小数)。
(3)分析表中的数据发现灯丝的电阻是变化的，这说明____________。这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝________________烧断(选填“容易”或“不容易”)。
(4)小明还想测出一段电炉丝的电阻值，可是在连接电路时发现电流表已被烧坏；请你利用现有器材(电压未知的电源、量程合适的电压表、最大阻值为20Ω的滑动变阻器、开关各一个，导线若干)，帮助小明设计一个不移动电压表就能测出这段电炉丝阻值的电路。把你设计的实验电路图画在虚线框内(电炉丝的符号为“”)。（3分）
五、应用与创新（6分+8分，共14分）
1、如图所示，一只标有“8V 4W” 的灯泡L与一只滑动变阻器R串联，开关S闭合，滑动片P在b点时，电压表的示数为12V，灯泡正常发光，当滑动片P从b点滑到a点时，电路中电阻增大了6Ω，
求：（1）灯泡的电阻值及电源电压。
（2）滑动片P在a点时，灯泡的实际功率多大？
（3）你在计算过程中用到了什么近似？

2、小明同学对某居民小区进行用电情况调查，该小区家用空调的总额定功率为7.26kw，其他用电器总额定功率为4.84kw，图10是该小区供电线路的示意图。已知从供电电源到用户的两根输电线的总电阻为0.2Ω，假设用户得到的电压始终是220V。试求：
(1）当居民小区的空调都不工作，而其他用电器都正常工作时，则其它用电器的总电阻是多少？通过输电线的电流是多少？输电线因发热损失的电功率是多少？
（2）若居民小区所有用电器都正常工作2h，则输电线上消耗的电能是多少？

参考答案
一、1、A 2、C 3、D 4、A 5、D 6、A 7、A 8、C 9、A
10、C 11、C 12、A 13、D
二、1、铜线 锰铜线 2、滑动变阻器 串联一个电流表（或与灯并联一个电压表）

0 2 4 6 8 10 12
0.4
0.8
1.2
1.6
2.0
U/V
I/A
3、单向导电 放大电信号 4、越大 2 5、越小 不变 6、绿 红 惯性
7、电流方向；机械能
三、1、略
2、（7分）
　（1）电阻　　　　　　　　　　　　1分　
通过阻值的变化改变电路中的电流，
从而改变电阻R1两端的电压　　1分　

　（2）5　　　　　　　　　　　　　　1分
　（3）如图所示　　　　　　　　　　2分
（4）电阻一定时，通过电阻的电流与
加在电阻两端的电压成正比　　2分

3、
实验次数
1
2
3
4
5
电压U／V
0.5
1.0
1.5
2.0
2.5
电流I／A
0.10
0.18
0.30
0.42
0.50
（1）

（全部写对得1分）
电阻一定时，流过电阻的电流随电压的增大而增大。（填欧姆定律也可）（1分）
（2）5.1（2分）（若有四舍五入错误不给分） （3）（2分）如下左图所示

（4）改变电阻两端的电压来改变通过的电流，以达到多次测量取平均值的目的，减小误差。（2分）
（5）（2分）这是一道开放性试题，只要电路图设计符合题目要求，能达到实验目的即可。上右图是两种参考电路图。
四、1、（1）长度 横截面积 （2）升温不明显，时间长。 （3）铝
2、（1）电压表与滑动变阻器并联了 （2）8.3 （3）导体的电阻与温度有关 容易
（4）略
五、1、（1） 12V 16Ω（2分） （2） 2.56W （2分）
（3）用到了“灯泡电阻不随温度变化而变化”这个近似。（2分）
2、（1）10欧 22A 96.8W (2)4.356X106J
