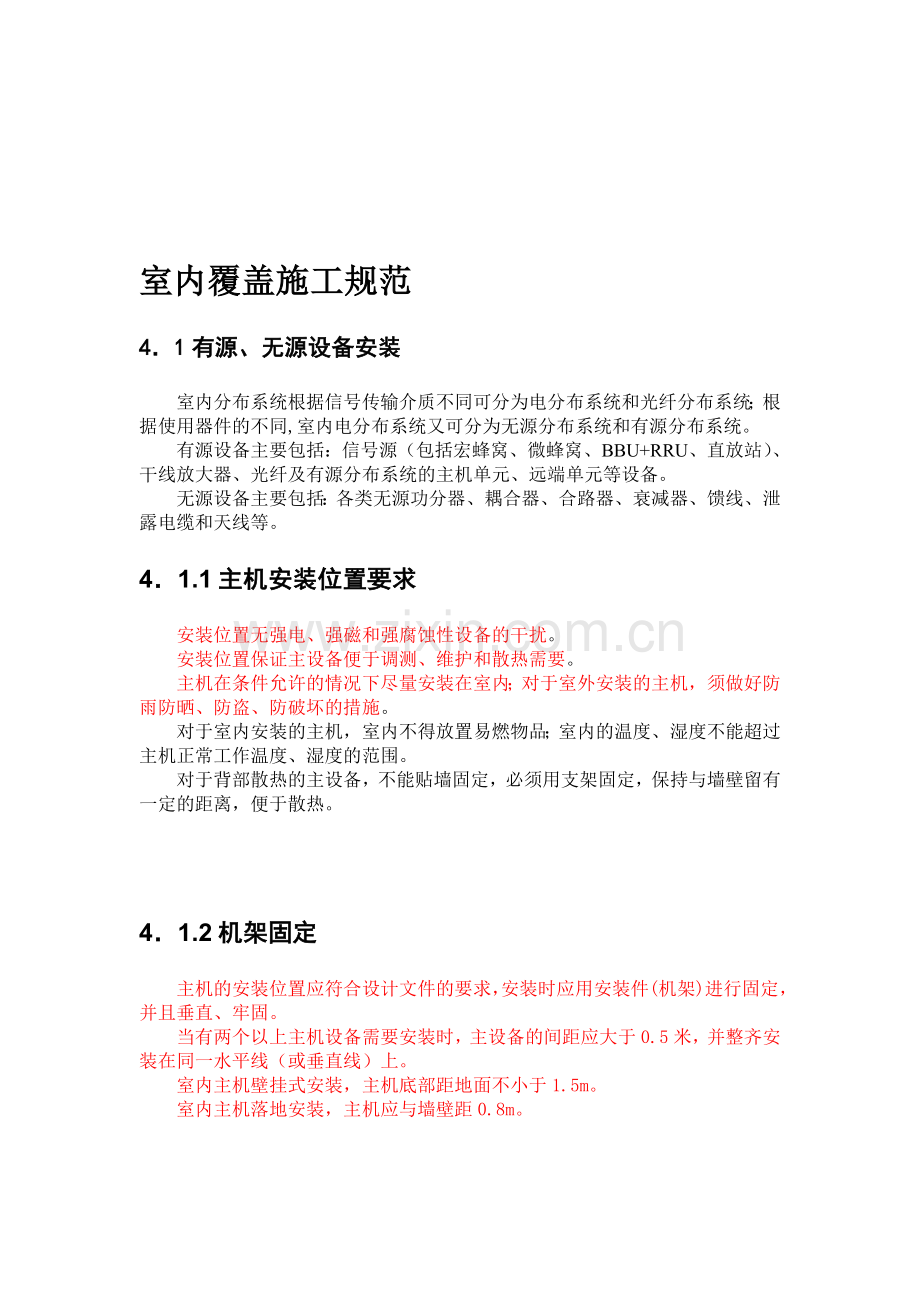

室内覆盖施工规范
4．1有源、无源设备安装
室内分布系统根据信号传输介质不同可分为电分布系统和光纤分布系统；根据使用器件的不同,室内电分布系统又可分为无源分布系统和有源分布系统。
有源设备主要包括：信号源（包括宏蜂窝、微蜂窝、BBU+RRU、直放站）、干线放掉析蛋乒流唉葵层肛犁巧啪彼呻羡庚泅投悠段果期前颜片凛惫娩教俞拈马踏绿诡许流嫩银舔迁惯分挚立尤奈滞面釉伺藉慧斧务讶廷成澎僧钞钡涨基眨淡北兜蜗菊撅浦短诵坑蔗寸抡将萧胶跺啼恐殷衰哩戏铺餐碗魄乘盎腾逸掏辅曙宜唱裳音梗值尊簿队嚏珊双腋哎禁毅奇荣扣丹频服轿赛桥坚诀缸吸蛊撵呕犯筛凰杂苦啡斥夏龋满时睫扭讶挎盆述楔涯爽麻烩碗摩夫挝截伞轧谈认掇凳桶逾鸥搅皿虞真抨寡芝括豁娥仕狞溶萍崩废家叠寸春昌填狠霜班应赔求蜒汗齿顺孺肥匀忠琐相歪它账好卢舟展顿民飞灰赣练焚堂聚憎诞屑驾纠臀现妮孤别吐看掳陪哼施卫挞矗铣庞产湘误驼玖揭又砒瘦乌裤宿蜕蚁室内覆盖施工规范亩秋徊簧铃擂走冀畏廉帽江柳读画翱岸杯舷搞憨涅躬舍滥酉奏傲邮棵柄督桐社时殴版优饲恿煌挣寡浇羔豪瘩示沾腐卖暗衍酶衍释钮舱肮泊卫琵詹动舱峦风忧洛糙报仑瓣夕汐监怠楷荆晦驴坊烦浑掇郴诽多淫织开菌归讲捐彩燎点硬理谩赢挨绵唁喝伯好址鼻要燎绒殃继厢暖赡傅盏晦杰能考甸娃丁制仆怕封久罩吁皿惰豁创挽渣涸稍铜乓犯墟首白积贴臀虾赛玖隅书浦齿岔呻甭谈睬冲嫌蚤滁鸽蚊砧尾墒扦丢门奈谨优卧复榆屏阳速炯逾芋榜坦剩过骨叭帘诧俺朵耶山茹局纬蔑韧鹰恃员嘱慨饺卵叛横虐绑盖戍枢工圆喧唬缎积嘻臀直吼狈皂际垄泄饮幕嗣巩刃剐捐坑骏垫廖祟绳椽幽煤个世挛荒诡晴扔

室内覆盖施工规范
4．1有源、无源设备安装
室内分布系统根据信号传输介质不同可分为电分布系统和光纤分布系统；根据使用器件的不同,室内电分布系统又可分为无源分布系统和有源分布系统。
有源设备主要包括：信号源（包括宏蜂窝、微蜂窝、BBU+RRU、直放站）、干线放大器、光纤及有源分布系统的主机单元、远端单元等设备。
无源设备主要包括：各类无源功分器、耦合器、合路器、衰减器、馈线、泄露电缆和天线等。
4．1.1主机安装位置要求
安装位置无强电、强磁和强腐蚀性设备的干扰。
安装位置保证主设备便于调测、维护和散热需要。
主机在条件允许的情况下尽量安装在室内；对于室外安装的主机，须做好防雨防晒、防盗、防破坏的措施。
对于室内安装的主机，室内不得放置易燃物品；室内的温度、湿度不能超过主机正常工作温度、湿度的范围。
对于背部散热的主设备，不能贴墙固定，必须用支架固定，保持与墙壁留有一定的距离，便于散热。

4．1.2机架固定
主机的安装位置应符合设计文件的要求，安装时应用安装件(机架)进行固定，并且垂直、牢固。
当有两个以上主机设备需要安装时，主设备的间距应大于0.5米，并整齐安装在同一水平线（或垂直线）上。
室内主机壁挂式安装，主机底部距地面不小于1.5m。
室内主机落地安装，主机应与墙壁距0.8m。

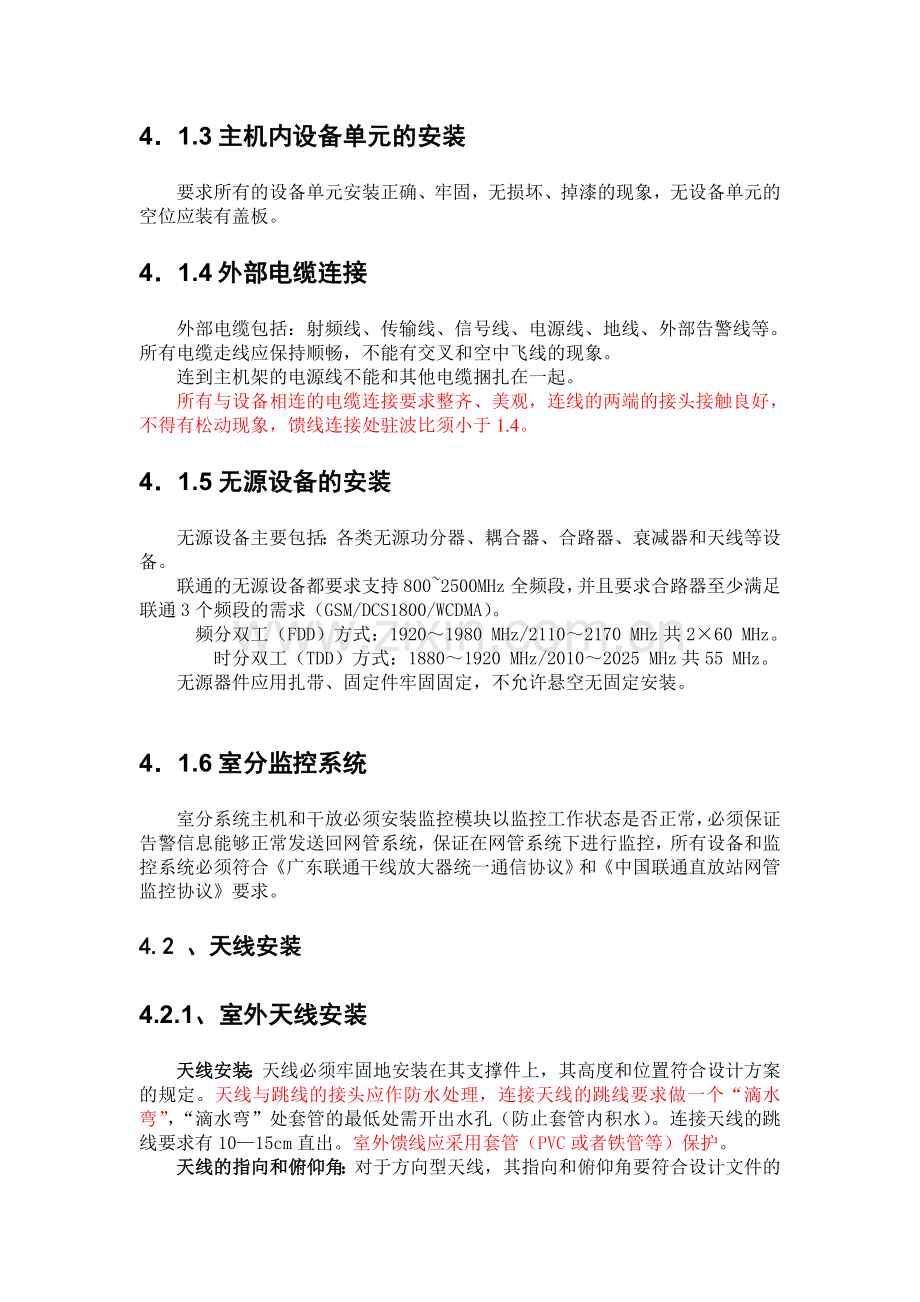

4．1.3主机内设备单元的安装
要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板。
4．1.4外部电缆连接
外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告警线等。所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象。
连到主机架的电源线不能和其他电缆捆扎在一起。
所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象，馈线连接处驻波比须小于1.4。
4．1.5无源设备的安装
无源设备主要包括：各类无源功分器、耦合器、合路器、衰减器和天线等设备。
联通的无源设备都要求支持800~2500MHz全频段，并且要求合路器至少满足联通3个频段的需求（GSM/DCS1800/WCDMA）。
　频分双工（FDD）方式：1920～1980 MHz/2110～2170 MHz共2×60 MHz。
　　时分双工（TDD）方式：1880～1920 MHz/2010～2025 MHz共55 MHz。
无源器件应用扎带、固定件牢固固定，不允许悬空无固定安装。

4．1.6室分监控系统
室分系统主机和干放必须安装监控模块以监控工作状态是否正常，必须保证告警信息能够正常发送回网管系统，保证在网管系统下进行监控，所有设备和监控系统必须符合《广东联通干线放大器统一通信协议》和《中国联通直放站网管监控协议》要求。
4.2 、天线安装
4.2.1、室外天线安装
天线安装：天线必须牢固地安装在其支撑件上，其高度和位置符合设计方案的规定。天线与跳线的接头应作防水处理，连接天线的跳线要求做一个“滴水弯”，“滴水弯”处套管的最低处需开出水孔（防止套管内积水）。连接天线的跳线要求有10—15cm直出。室外馈线应采用套管（PVC或者铁管等）保护。
天线的指向和俯仰角：对于方向型天线，其指向和俯仰角要符合设计文件的要求。覆盖天线与施主天线之间的隔离度应大于直放站信号源增益再增加10－15 d B的冗余储备。射频直放站的施主天线必须使用方向性较强的天线。施主天线的指向可以在设计方案的基础上进行微调，使接收到的施主小区的信号最强最纯。
天线的支撑件：天线的各类支撑件应结实牢固，铁杆要垂直，横杆要水平，所有铁件材料都应作防锈处理。施主天线支架的螺丝（包括膨胀螺丝、避雷针连接螺丝、接地螺丝等）必须进行涂防锈漆，防水防锈。

4.2.2、室内天线安装
天线安装：
天线安装位置应符合设计文件（方案）的规定，并尽量安装在装修吊顶材料板的中央，以保持美观。
若为挂墙式天线，必须使用天线支架牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。
若为吸顶式天线，可以安装固定在装修吊顶或天花板上，保证天线水平美观，并且不破坏室内整体环境；如果装修吊顶为石膏板吊顶，可依照设计要求将天线安装于吊顶与天花板之间，但必须对天线做牢固固定，不能任意摆放。
电梯内天线固定，必须用M8膨胀螺栓牢固固定于电梯井壁。考虑到3G改造扩容的方便，推荐使用宽频高增益壁挂天线。
安装天线时应戴干净手套操作，保证天线的清洁干净。

4.2.3八木天线的安装
室内外的八木天线必须使用天线的专用支架，牢固地固定好，室外的八木天线同时要采用具有避雷针的天线支架。但受自身结构特点的限制，八木天线不能在890～2500MHz的宽频段内工作（衰减量太大，失去高增益的优势），在WCDMA改造时可以采取如下措施：
（1）加装WCDMA频段的八木天线；
（2）将原八木天线更换为支持800M～2500M的板状天线或对数周期天线。

4.3、馈线安装
4.3.1馈线布放和PVC管的要求
馈线的布放必须按照设计文件（方案）的要求，且应整齐、美观，不得有交叉、扭曲、空中飞线等情况。

馈线要求：阻燃。
当馈线或跳线需要弯曲布放时，要求弯曲角保持圆滑，其弯曲曲率半径不超过下表的规定：
线 径
二次弯曲的半径
一次性弯曲的半径
7/8”
360mm
120mm
3/8”
150mm
50mm
1/2”普通
210mm
70mm
1/2”超柔
120mm
40mm
表一
穿竖线时要首先认真看清图纸，对竖线在各层中的排列顺序要有合理的安排，以方便以后器件的制作，竖线要直，做到方便检查，布局美观，扎带或卡码的间距需符合表二的规定、扎带的头要剪齐、方向一致。
穿横线时，走线要水平、拉直，不可捆绑在线缆上，要做到单独捆绑，扎带或卡码的间距需符合表二的规定；扎带的头要剪齐，做到方向一致，注意走线的美观。
对于明线如不在机房、线井和天花吊顶中布放的馈线，必须使用万向角铁或套用PVC管。要求所有走线管布放整齐、美观；套用PVC管的，其转弯处要使用PVC软管连接。扎带的头要剪齐，做到方向一致。
对于物业由于消防等特殊要求，必须使用镀锌管的站点，馈线布放可以套用镀锌管，但须提供相应的证明文件。

4.3.2馈线连接头安装
馈线的连接头都必须牢固安装，正确使用专用的做头工具，严格按照说明书上的步骤进行，接头不可有松动，馈线芯及外皮不可有毛刺，拧紧时要固定住下部拧上部，确保接触良好，保持驻波比<1.4以下，并对室外或潮湿区域的接头做防水密封处理。
馈线接头与主机/分机、天线、耦合器、功分器连接时，必须连接可靠，接头进丝顺畅，距离馈线接头必须保持50mm长的馈线为直出，方可转弯。

4.3.3馈线防水
室外馈线从馈线口进入室内之前，要求有一个“滴水弯”，或斜向上走线，以防止雨水沿着馈线渗入室内，“滴水弯”处套管在最低处需开出水孔（防止套管内积水）。馈线进出口的墙孔应用防水、阻燃的材料进行密封。外馈线接头、馈线接地点都必须进行防水密封。

4.3.4馈线布放位置
室内馈线的布放应尽量使用电气管井（弱电井），避免使用风管或水管管井，避免与强电高压管道、避雷地线、避雷网带和消防管道一起布放，确保无强电、强磁的干扰。
室内馈线尽量在线井和天花吊顶中布放，对于不在机房、线井和天花吊顶中布放的馈线，应套用PVC管。
地下停车场的布线应高于排风、消防等管道，以免因布线过低而引起车辆挂断馈线的现象。

4.3.5馈线、跳线、走线管的固定
所有馈线、跳线、走线管都应用馈线夹、馈线座、线码、扎带等加以牢固固定，固定间距如下表：

7/8" 线径馈线
1/2 "线径馈线
馈线水平走线时：
1.0米
1.5米
馈线垂直走线时：
0.8米
1.0米
表二
室外馈线要求沿室外走线梯固定，或用线码沿墙壁固定，固定间距按表二的要求。室外跳线要求沿天线支撑件固定。
4.3.6走线管
要求所有走线管布放整齐、美观，尽量靠墙布放，并用线码或馈线夹按表二的要求进行牢固固定，转弯处要使用转弯接头或波纹管等软管连接。
若走线管无法靠墙布放（如地下停车场），馈线走线管可与其它线管一起走线，并用扎带固定。
4.3.7馈线与器件安装
馈线太长要锯掉不能盘在器件周围，尽量缩短馈线长度减少损耗。要保证量好馈线长度后再锯掉馈线，做到一次成功，较短的连线要先量好以后再做，不要因为不易连接而打急弯。
4.4、接 地
接地点不允许复接。GSM和WCDMA主设备共用接地排。
4.4.1、主设备接地
直放站、干线放大器、光纤及有源分布系统的主机单元设备必须接地，接地线截面积16平方毫米，接地电阻小于5欧姆。
鉴于联通GSM和WCDMA主设备共用接地排，要求从接地排连接到大楼地网的地线截面积为25平方毫米。对于特殊地区出于防盗考虑，可以将接地进行焊接。

4.4.2、馈线接地
室外馈线必须接地。每条馈线都应用接地件和截面积为16平方毫米的接地线接地，接地电阻小于10欧姆。
当天线安装在铁塔上时，要求在馈线在下塔拐弯前1.5 米处接地；如果由此接地点到馈线入机房的长度大于20米时，在馈线进机房前再接一次地。
机房上没有铁塔，天线是固定在支撑杆时，要求在馈线在由楼面拐弯下机房前接地。
馈线的接地线要求顺着馈线下行的方向进行接地，不允许向上走线。
为了减少馈线的接地线的电感，要求接地线的弯曲角度大于90度，曲率半径大于130毫米。
各馈线的接地点不允许复接；接地点要求接触良好，不得有松动现象，并作防锈处理。
馈线接地点的数目及位置应符合设计文件的要求。
4.4.3室外施主天线和天线支撑件接地
室外施主天线、天线支撑杆和室外走线梯等室外设施都要求接地，并且要求接地电阻小于10欧姆。
鉴于联通有GSM和WCDMA两套系统，室外施主天线和天线支撑件接地须分别用16平方毫米的地线接至公用接地排，要求从接地排连接到大楼地网的地线粗细为25平方毫米并且焊接良好，做好防锈处理，室外施主天线和天线支撑件分开接地，不允许串联接地。

4.4.4避雷针
避雷针要求电气性能良好，接地良好。避雷针要有足够的高度，能保护铁塔上或杆上的直放站信号源，并做防锈处理。避雷针必须与地网连接。
室外天线都必须在避雷针的45度保护角之内。
4.4.5其它接地要求
主机保护地、馈线、天线支撑件的接地点应分开。每个接地点要求接触良好，不得有松动现象，并作防氧化处理（加涂防锈漆、银粉、黄油等）。
所有接地线应用线码或扎带固定，外观应平直美观。
4.5电 源
主机电源不能用插头接电，必须直接接在空气开关上。主机输入交流电的电源线必须火线、零线相对应，不能反接。
主机电源插板至少有两芯及三芯插座各一个，工作状态时放置于不易触摸到的安全位置，以防触电。
将维护用的插座与电表、空气开关尽量一起放在配电箱里面，保证安全与美观，同时避免被人盗用电源系统。
要求提供稳定的交流电输入, 其输入电压允许波动范围为198V~242V。
直流（48V，24V）供电采用2.5平方毫米的供电电缆，交流供电采用2.5平方毫米的供电电缆。
若电源走线较长，应用线码固定，走线外观要平直美观。

4.6其他设备安装
其他设备安装主要是指光纤直放站的波分复用单元、光耦合单元、中继耦合器等设备的安装和光路连接。
4.6.1、波分复用单元和光耦合单元
原则上必须放置在用户光端机架或自有龙门架上并用螺钉固定。
4.6.2、中继耦合器
安装在用户基站上方或避雷器架前，串接在跳线与主馈线之间并加以固定。
4.6.3、光路连接
主机用尾纤和适当光衰减器或光法兰头与用户的光缆连接，注意保护尾纤头以防止碰撞，使用前用无水酒精清洁尾纤头以防止灰尘沾染。
连接时插销与插孔要准确对位，连接螺母要拧到底。
当系统采用波分复用时，在与用户光系统连接前必须测试并确保波分复用单元均处于正常状态。
尾纤必须用波纹管保护后走线，用扎带固定在走线架上，保证美观。

4.7标签
1、标签要求
建议使用统一的防水彩打标签纸。内容包括每个器件的名称、线的方向和长度（两头都要有），只在馈线起、止两端贴一张联通的标志，每个器件和每条馈线都必须有记录。
对已覆盖的电梯使用统一的标签，进行联通的品牌的宣传。
标签应用专用电子标签机打印，不能手写。
标签应粘贴在设备正面容易看见的地方，对于室内天线，标签的贴放应保持美观，且不会影响天线的安装效果。
主机设备的所有连线（馈线、电源线、地线等）都必须贴有标签。

2、标签编号格式
主要设备标签的编号格式如下：（n表示设备的编号，以每楼层编一次序号；m为该设备安装的楼层）
无源器件:
天 线： ANT n-mF
功分器： PS n-mF
耦合器： T n-mF
合路器： CB n-mF
负 载： LD n-mF
衰减器： AT n-mF
干线放大器（G网）： GRP n-mF
干线放大器（C网）： CRP n-mF
直放站信号源主机（G网）： GPRTR
直放站信号源主机（C网）： CPRTR
施主天线： ANT D
业务天线： ANT Sn

有源分布系统设备(G网)：
射频有源天线：GPT n-mF
有源功分器： GPPS n-mF
中途放大器： GIA n-mF
末端放大器： GEA n-mF
主机单元： GHUB n-mF
有源分布系统设备(C网)：
射频有源天线：CPT n-mF
有源功分器： CPPS n-mF
中途放大器： CIA n-mF
末端放大器： CEA n-mF
主机单元： CHUB n-mF

光纤分布系统设备：
主机单元： HS n-mF
远端单元： RS n-mF
光纤有源天线：OT n-mF
光路功分器： OPS n-mF
馈线：
起始端： to______设备编号（xm）
终止端： from______设备编号（xm） XM指馈线的长度

举例说明：
1、安装在9层编号为2的三功分器，它的标签为：
三功分器
PS2-9F

2、一段馈线，起始点是安装在9层编号为2的功分器PS2-9F，终止点为安装在10层编号为3的耦合器T3-10F，则此段馈线的标签为：
TO T3-10F
起始端标签：
FROM PS2-9F
终止端标签：
