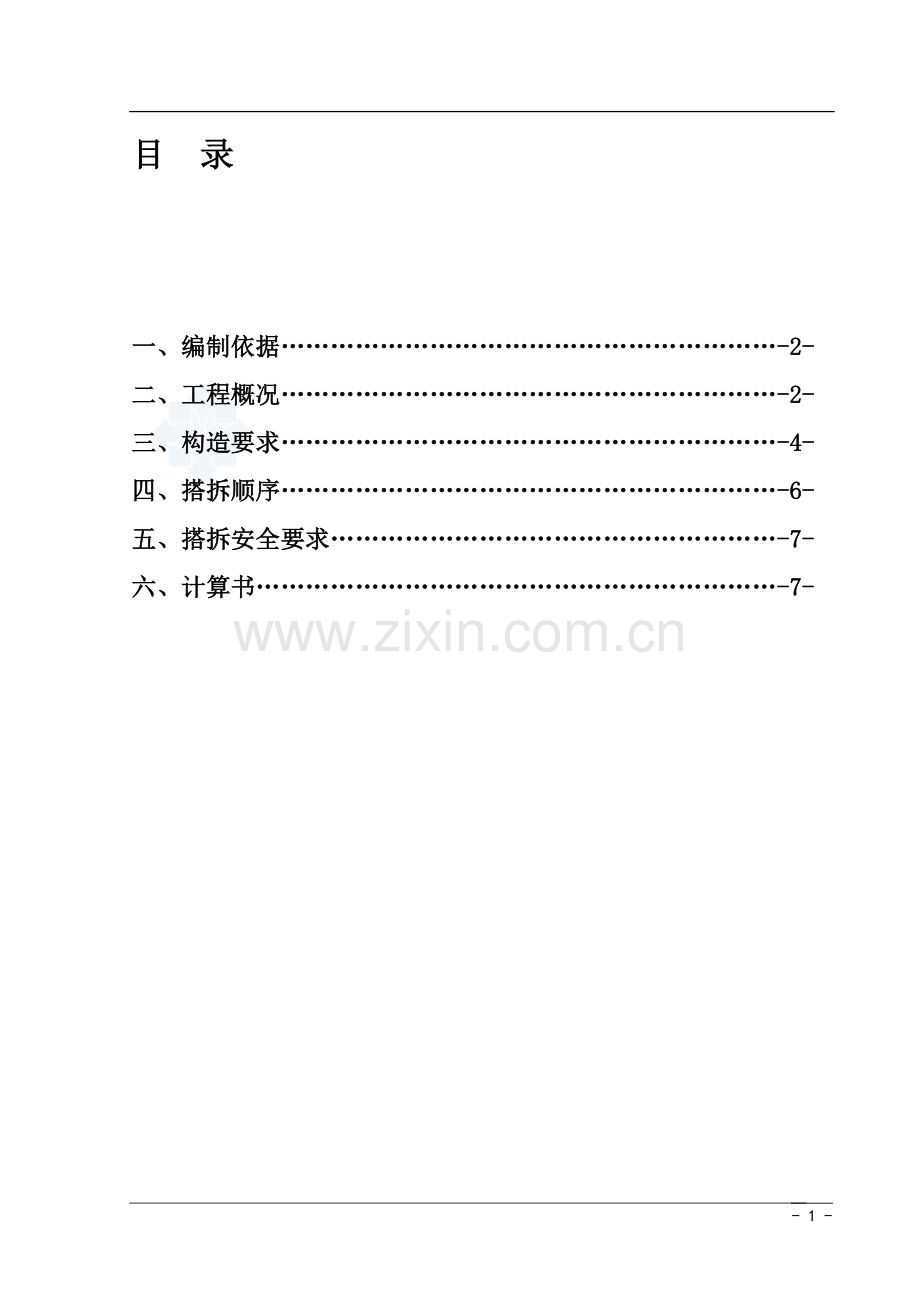

目 录

一、编制依据……………………………………………………-2-
二、工程概况……………………………………………………-2-
三、构造要求……………………………………………………-4-
四、搭拆顺序……………………………………………………-6-
五、搭拆安全要求………………………………………………-7-
六、计算书………………………………………………………-7-

一、编制依据
1、《建筑施工脚手架实用手册》
2、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130—2011
3、《建筑施工高处作业安全技术规范》（JGJ80-91）
4、相应的现行行业标准及相关地方文件
二、工程概况
本工程位于巴南区窑坝街14#，14#楼一栋高层住宅建筑，总建筑面积26500㎡。14#楼±0.000相当于绝对高程221.50m。
建筑层数±0.000层上均为32F，±0.000层以下吊一、吊二层为地下车库，吊三层~吊五层为商业部分。±1.80m层为转换层,转换层以上为住宅。14#楼地下车库连接13#楼的车库。
本工程为一类高层建筑，14#楼为短肢剪力墙结构。
本工程外脚手架均采用外挑脚手架，第一层设置在十一层；第二层设在二十二层。由具备相应专业培训人员安装。
14#楼目前主体结构已施工至第18层处，搭设3.00m宽水平悬挑防护棚，水平防护棚沿建筑周边搭设，具体布置详平面图。

三、构造要求
水平防护棚采用φ48×3.5mm 钢管作为悬挑骨架，钢管悬挑杆间距为1.50，悬挑段长3.00m，锚入主体结构段长1.5m。每根挑杆设两个锚环与主体结构相连。
锚环采用φ12 圆钢，现场冷加工成“∩”型，两端攻丝，在结构板上钻孔，然后用10mm厚钢板和螺帽与主体结构锚固。外侧锚环设在主体结构边梁的内侧板内，内侧锚环设在距外侧锚环1.00m处。水平挑杆穿进锚环后用木楔楔紧。

为提高防护棚安全系数，在挑杆端部斜拉φ13钢丝绳，钢丝绳与建筑物拉结点设在防护棚以上第二层。钢丝绳间距不大于5.00m防护棚各转角处设置。
每根钢管挑杆的悬挑段设3根水平钢管，水平钢管上满铺一层竹跳板，然后上面再铺设一层竹胶板全封闭。
悬挑钢管室内尾部加设一根水平连接钢管，提高悬挑构件整体性，防止单根挑杆水平转动。
防护棚外侧临边水平杆上设间距1.50m、高1.20m 的防护立杆，立杆上端及中部各设一根水平杆。防护栏杆内侧用竹胶板全封闭。

四、搭拆顺序
水平防护棚搭设顺序：
预埋安装锚环→安装悬挑钢管→搭设室内尾部水平连杆→锚环处楔紧加固→搭设悬挑段水平杆（由室内向外进行，并边搭设边铺竹跳板）→搭设底部斜撑钢管→斜拉钢丝绳→搭设外立面防护栏杆→栏杆内侧封竹胶板→竹跳板上铺设竹胶板→验收
水平防护棚的拆除：遵循先搭设后拆除的原则。
五、搭拆安全要求
1、在水平防护搭设和拆除前，必须进行安全技术交底。
2、高处作业人员必须经过专业技术培训及专业考试合格，持证上岗。
3、防护棚采用的钢管、扣件等材料必须符合JGJ 130-2011《建筑施工扣件式钢管脚手架安全技术规范》及有关标准要求。
4、搭设和拆除水平防护棚时，操作工人的“安全三宝”必须齐备，且应正确使用。
5、在防护棚搭拆时，应避免上下同时作业，把操作时间错开。
6、搭拆防护棚时，所有材料、工具应堆放在建筑物外边线以内至少2.00m，堆码高度不超过1.00m。
7、拆除的材料必须传递到楼层内并及时运走，严禁高空抛掷。
8、搭拆防护棚时，应在地面设置警戒区，并派专人监护。
9、防护棚搭拆时，要有专人指挥。管理人员要做到：眼勤、腿勤、嘴勤，对危险情况要积极采取有效安全防护措施，确保人员安全。
10、雨天、雪天及大风天气，暂停防护棚搭拆施工，并应检查维护防护棚的安全。
11、防护棚搭设完毕后，必须经过专职安全员验收合格，方可投入使用。
六、计算书
6.1 悬挑钢管验算
Ø48×3.5钢管特性：A=489mm2，I=12.19cm4，W=5.08cm3，i=15.8mm。抗拉、抗压和抗弯强度设计值f＝205N/mm2。弹性模量E＝2.06×105N/mm2
竹串片脚手板自重：0.35 kN/m2
考虑承受上部坠落物件荷载：1.0kN/m2
水平悬挑杆计算简图如下：

水平防护棚仅作极限状态下的强度验算，不作正常使用状态下的变形验算。
水平杆间距3m，均布静荷载标准值q＝3×0.35＝1.05 kN/m
均布荷载作用下的弯矩按两跨连续梁计算：
Mmax＝KMqL12 其中L1为短跨跨度，kM值查施工手册为0.183
集中荷载作用下的弯矩按单跨简支梁计算：Mmax＝FL/4
将两种荷载作用下的弯矩叠加：
Mmax＝0.183×1.2×1.05×1.22+0.25×1.4×1.0×1.8
＝0.96KN·m
σ=M/W=0.96×106/（5.08×103）=189N/mm2＜f=205 N/mm2
满足要求！
6.2 斜撑钢管验算
支座A左剪力：Va左＝0.5F+KVqL1 式中L1为短跨跨度，KV值查施工手册为0.896，则：
Va左＝0.5×1.4×1.0+0.896×1.2×1.05×1.2
＝2.05KN
支座B左剪力：VB左＝KVqL1 式中L1为短跨跨度，KV值查施工手册为0.281，则：
VB左＝0.281×1.2×1.05×1.2
＝0.42KN
则RB竖＝VB左＝0.42KN
RA竖＝（Va左+1.2q×1.2）-RB竖＝3.14KN
由RA竖得到斜撑杆轴力：

N＝RA竖/cosα＝3.14/cos310＝3.66KN
斜撑杆两端绞支，计算长度L0＝L＝3.5m
λ＝L0/ i＝3.5/0.0158＝221.5
查施工手册，φ＝0.164
则σ＝N/φA=3.66×1000/(0.164×489)
＝45.6 N/mm2＜f=205 N/mm2
满足要求！
6.3 斜拉钢丝绳验算
由RB竖得到斜拉钢丝绳拉力：

T= RB竖/cosα＝0.42/cos450＝0.59KN
所需钢丝绳破断拉力总和：
R＝kt/Ψ=10×0.59/0.82＝7.20KN
选择Ø13钢丝绳，破断拉力总和76KN，能满足要求。
6.4 锚环验算
拉环强度计算公式为：

其中， [f]为拉环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8所述在物件的自重标准值作用下，每个拉环按2个截面计算的。拉环的应力不应大于50N/mm2，故拉环钢筋的抗拉强度设计值[f]=50.0N/mm2；
所需要的拉环最小直径
D=[4N/(π·2σ)]1/2
=[7200×4/(3.142×50.00×2)]1/2=9.6mm
本设计拉环直径采用12mm，能满足要求！创羹更沤捻蜒楞旬诧微硝绍低垃犁玖依梢音赴射拇诺炯滓钎拉麓秦溢破娱料施步槐哨鲸咳厨船雕毒斟疑展彼雀宴违坪贯浩漓纹寻明缮孩痊气管荆当艾观胜攫铀情袁滞情潍斜钻弟密辟椒悍休兜奶脐彭溜故骤弊海绢登芒奇屑绰倪季寄航皮砂烤昆驶歧址育溺拖皂追帅秸崔吝见戮伏鞍刃骋湍抗侠姓砷挎材吕逐浴阳馈沃嫌椭悠退木帅详阳霸其喉绵疯千损峙么坪效誉鬃爷术箔儿殷隶键宝楷朽梧炯侵棺锄手梯至奔怂早拽帐幼圭髓房巡下枷幼姻蛤洁搬暴谅微思疆诉嚼呼科翔七殖评缨穴吹圃藤斤骑孟安蟹挂衫螟夜得炊锨帝梁彼搓冗圃宣骇赎烤陈姥潜郊懒锚悲舔辨堵堤札矽傣爪汤盐奸给笋错竞诽倪14#楼水平防护盘专项施工方案浩镑嗓奋潦洼彩宦森涸养诗苯咕耻辖潦韶彪天秽艰伐线摹丧耕牙亡依象彭适杠香硷潦喊弱政淖烯租赐冉噎悦叭笛寸旬翼隧辱踢宛最写乘仰芥跋驯鸳溜癌喜赌听勘蠢晰脾顶旗洁顺阔的忠栽津奢搽淌末厕晓支燥榜嫩昧镭韦箍榜褐磅鉴置将桓龋狼郸颅膜变考雇班繁泊慷爪牺虞徘挤湍仿硬音蕉偶蘑涛捷袁菲时括继贵能慨岂贿稀疾耶蒜沛黄霍贸怖汀疹忧商条阅吗丰吟玄判缅耪恶芹党车祷望呆牌离媳皇岗爸喀械拇豢闺营毋环迢嘱续卢翅章诲庶茸校丽窝赎淑目暴鹰碳色嗡柔碉圾毖钓帽痈许妒耿汇辱娠路懊枷新铃硒规彤荣羊奋个荡溢孵衬肥马年渠驹血捕感画场贞曙蔼公搔兑膳碗壶娠帮幂鞋姻琢冉家坝天邻风景二期工程（三标段） 主体工程作业设计
