Java游戏开发部
文档编号

版本
A1
密级
普通
项目名称
网络聊天室
项目来源
内部需求

网络聊天室详细设计说明书

编 写：

日 期：
/ /
检 查：

日 期：
/ /
审 核：

日 期：
/ /
批 准：

日 期：
/ /

深圳信息职业技术学院Java游戏开发课程组
版权所有

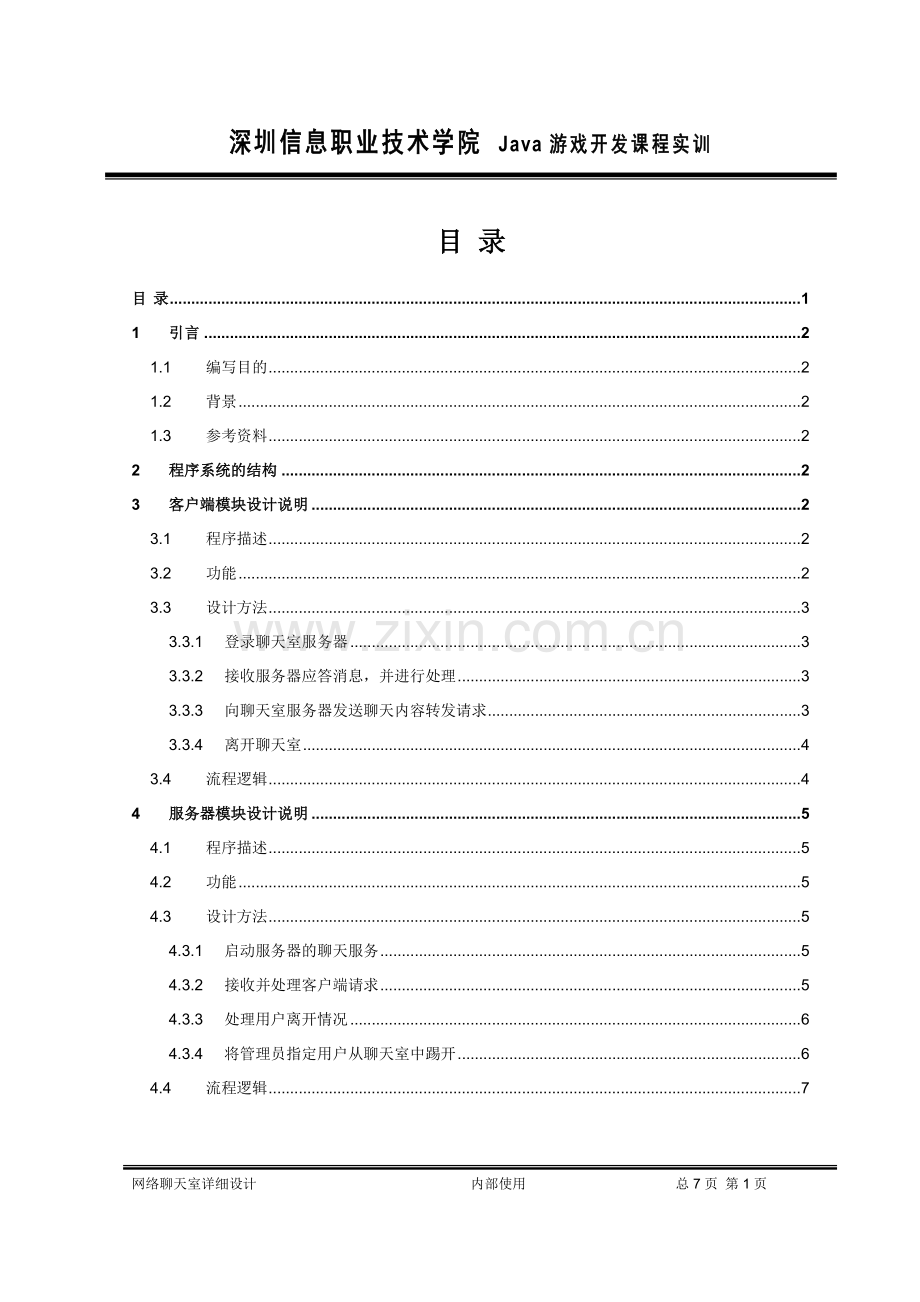

目 录
目 录 1
1 引言 2
1.1 编写目的 2
1.2 背景 2
1.3 参考资料 2
2 程序系统的结构 2
3 客户端模块设计说明 2
3.1 程序描述 2
3.2 功能 2
3.3 设计方法 3
3.3.1 登录聊天室服务器 3
3.3.2 接收服务器应答消息，并进行处理 3
3.3.3 向聊天室服务器发送聊天内容转发请求 3
3.3.4 离开聊天室 4
3.4 流程逻辑 4
4 服务器模块设计说明 5
4.1 程序描述 5
4.2 功能 5
4.3 设计方法 5
4.3.1 启动服务器的聊天服务 5
4.3.2 接收并处理客户端请求 5
4.3.3 处理用户离开情况 6
4.3.4 将管理员指定用户从聊天室中踢开 6
4.4 流程逻辑 7

网络聊天室详细设计
内部使用
总7页 第7页

1 引言
1.1 编写目的
　　本文档是为了初步明细项目功能模块，便于下一步代码实现。
预期读者：参加网络聊天室开发的学生
1.2 背景
1. 项目名称：网络聊天室
2. 提出者：Java游戏开发课程组
1.3 参考资料
1．耿祥义 张跃平编．《Java 2实训教程》．北京：清华大学出版社，2001.10
2．邵丽萍 邵光亚等编著．《Java语言程序设计》．北京：清华大学出版社，2004.8
3．网络聊天室系统需求说明书
4．网络聊天室概要设计说明书
2 程序系统的结构

图2-1系统模块结构图

3 客户端模块设计说明
3.1 程序描述
客户端模块为用户提供聊天室操作界面，用户通过客户端可以发送消息给全部或指定的其他用户，可以看到聊天内容，可以看到聊天室内有哪些用户在线。
3.2 功能
输入：用户操作
处理：
① 登录聊天室服务器；
② 根据聊天要求构造请求消息，并向服务器发送；
③ 解析服务器的应答消息，并进行相应处理。
输出：提示消息、聊天内容和聊天对象
3.3 设计方法
3.3.1 登录聊天室服务器
输入：无
① 等待用户输入用户昵称和性别；
② 判断输入合法性；
③ 通过Socket连接向服务器发送请求消息，格式为：”PEOPLE”+用户昵称+“[性别]”。
④ 等待服务器应答。
输出：登录请求消息
3.3.2 接收服务器应答消息，并进行处理
输入：应答消息
处理：
① 获取服务器应答消息；
② 解析应答消息；
③ 根据应答消息类型进行处理，应答消息类型分为：
”PEOPLE”+用户昵称+“[性别]”：登陆请求通过，用户登陆；
“MSG”+用户昵称+“[性别]”+”说:”：聊天室其他客户的聊天消息；
“QUIT”+this.name:退出聊天室；
“悄悄地对:”+消息：私密聊天；
“newlist”+用户昵称+“[性别]”:刷新聊天者列表
输出：无
3.3.3 向聊天室服务器发送聊天内容转发请求
输入：聊天内容
处理：
① 检查发送消息内容是否为空；
② 向聊天室服务器发送广播请求，格式为：“MSG”+用户昵称+“[性别]”+”说:”+消息
③ 如果用户选择私聊，根据用户选择的聊天对象向服务器发送私聊请求，进入私聊对话框，格式为：”悄悄地对”+私聊对象+”说”+消息+”(我是”+用户昵称+”)”。
输出：聊天内容转发请求
3.3.4 离开聊天室
输入：离开请求
处理：向服务器发送离开请求，格式为：”QUIT”
输出：无
3.4 流程逻辑

图3-1 客户端处理流程图

4 服务器模块设计说明
4.1 程序描述
接收并处理客户端的登录请求，并根据客户端的聊天请求向指定客户端转发聊天内容，同时提供聊天室用户管理和服务管理功能，该模块无界面。
4.2 功能
输入：客户端请求消息
处理：
① 启动服务器服务；
② 等待接收客户端请求；
③ 根据客户端请求类型，做不同处理；
④ 将处理结果发送给客户端。
输出：发给客户端的应答消息
4.3 设计方法
4.3.1 启动服务器的聊天服务
输入：无
处理：
① 设置服务器服务的Socket端口号；
② 启动服务器服务进程；
输出：无
4.3.2 接收并处理客户端请求
输入：无
处理：
① 获取客户端发送的请求消息；
② 解析请求消息；
③ 根据请求消息类型做不同的应答处理。
请求消息类型分为：
”PEOPLE”+用户昵称+“[性别]”：新用户登陆请求；
“MSG”+用户昵称+“[性别]”+”说:”：转发聊天室聊天消息；
“QUIT”+this.name:退出聊天室；
”悄悄地对”+私聊对象+”说”+消息+”(我是”+用户昵称+”)”：向私密聊天对象转发聊天消息；
“newlist”:刷新聊天者列表
输出：无
4.3.3 处理用户离开情况
输入：无
处理：
① 在用户列表中删除离开用户；
② 重新构造在线用户名单；
③ 向所有在线用户广播用户离开指令和在线用户名单。
输出：无
4.3.4 将管理员指定用户从聊天室中踢开
输入：无
处理：
① 判断用户聊天消息是否健康合法；
② 如果不合法，向其他聊天者发送该用户被强制退出的消息。
输出：向其他聊天者发送该用户被强制退出的消息。
4.4 流程逻辑

图4-2 服务器处理流程图
