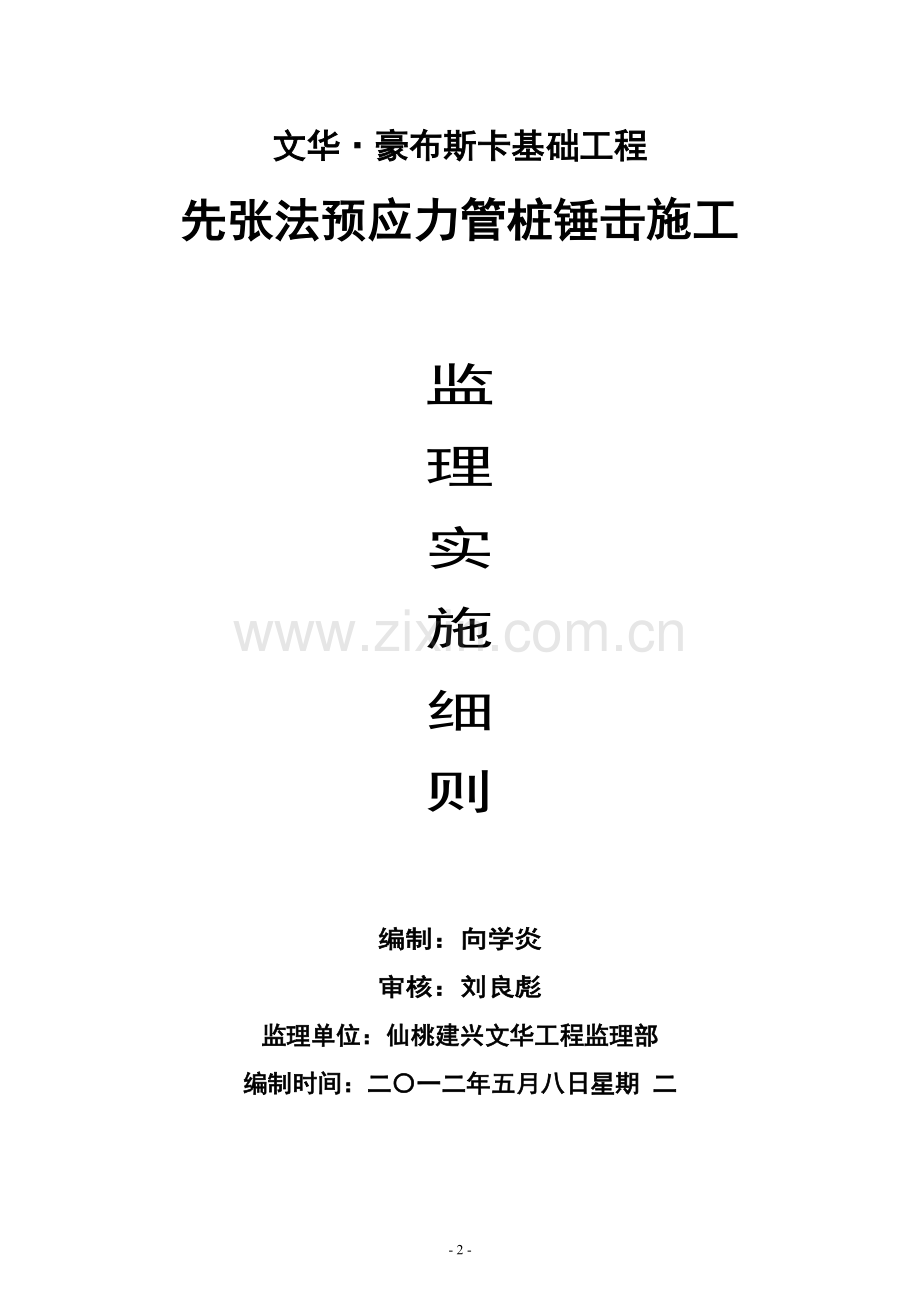

文华·豪布斯卡基础工程
先张法预应力管桩锤击施工

监

理

实

施

细

则

编制：向学炎
审核：刘良彪
监理单位：仙桃建兴文华工程监理部
编制时间：二〇一二年五月八日星期 二

目 录

1 工程概况 3
2 监理依据 3
2.1 法规依据 3
2.2 标准依据 3
3 监理目标 4
4 监理要点 4
4.1 准备工作监理 4
4.2 沉桩工作监理 5
4.3 停锤工作监理 7
4.4 质量见证点 8
4.5 预防措施表 8
5 安全监理 9
6 监理措施 10

1 工程概况
项目名称：湖北鑫汇置业有限公司文华·豪布斯卡项目部
工程地址：沔洲大道与仙洪公路交汇处
建设单位：湖北鑫汇置业发展有限公司
设计单位：湖北中天世纪建筑设计有限公司
勘察单位：武汉丰达地质工程有限公司
监理单位：仙桃建兴工程建设监理有限公司
施工单位：武汉国机岩土工程有限责任公司
基础型式：锤击PHC管桩
工期要求：50
质量要求：合格
投资控制：按合同

2 监理依据

2.1 法规依据
序号
法规号
名称
2
第279号国务院令
《建设工程质量管理条例》
3
建设部建设[2000]41号
《建筑工程施工图设计文件审查暂行办法》
4
GB50319-2000
《建设工程监理规范》
5
GB50300-2001
《建设工程施工质量验收统一标准》
6
GB50202-2002
《建筑地基基础工程施工质量验收规范》

2.2 标准依据
序号
标准号
名称
1
国标图集10G409
《预应力混凝土管桩》
2
GB13476-2009
《先张法预应力混凝土管桩》
3
DB42/489-2008
《预应力混凝土管桩基础技术规程》
4
JGJ46-2005
《施工现场临时用电安全技术规范》
5
JGJ59—2011
《建筑施工安全检查标准》

3 监理目标
质量标准：合格
工期标准： 8-10根/台班
安全标准：杜绝重大事故，保证项目处于安全受控状态

4 监理要点

4.1 准备工作监理
序号
检查内容
检查数量
检查方法
合格标准
1
桩位测量资料
/
成果报告
偏差小于18mm
2
施工作业方案
/
报审表
监理业主签认
3
停锤标准
/
旁站记录
设计要求
4
进场机械
100%
技术性能
运转完好
5
进场材料
焊条、焊丝
三证资料
指标符合
6
操作人员
机械工、电焊工
上岗证
有效期内
7
成品桩
10～100%
抽查、目测
详附表一
8
安全技术交底
一次/班
施工记录
人人熟知
9
旁站记录
一次/班
自查、平行检查
记录桩号及内容

4.1.1 施工作业条件监理方法
熟悉和掌握质量控制的技术依据。即图纸地质报告、合同、施工验收规范、规程和标准。
4.1.1.1、严格审查施工管理人员资质(包括：项目经理、项目技术负责人、施工员、质检员、材料员、核算员、资料员的上岗证书、技术职称证书)。
4.1.1.2、督促、审查施工单位完善质量保证体系和质量管理制度（包括现场会议制度、质量检验制度、质量统计报表制度和质量事故处理制度）。
4.1.1.3、严格审查各种特殊工种上岗操作证包括：电工、机械操作工等上岗及技术等级证书，
4.1.1.4、审查施工单位机械设备状况，审查桩机，电焊机等设备进场报告和性能检测报告，桩机合格证，使用说明书，进场检查验收记录，作为质量控制方面主要审查是否满足打桩要求，不符合要求的不准进场使用（以上材料检查原件与实物检查留存复印件，加盖施工单位公章）。检查工程测量放线使用的仪器设备，要有合格证，技术监督部门定期检验合格证。
4.1.1.5、严格按照规划红线和给定的测量座标及水准标高。检查复核施工单位的测量放线工作，检查施工控制点设置情况。要确保控制点牢固、安全。要求施工单位在自检基础上进行报验，监理复核，并做好记录。具体要求：根据总平面图、设计图、施工方报验表、施工方定位（或规划局定位）放线记录，对（定位）放线进行检查、验收并做好验收记录。检查轴总数的10%，但长方向轴线不少于两条，短方向轴线不少于四条，对角线（大对角一组）不少于三组。。
4.1.1.6、审查施工单位提交的施工组织设计（方案），保证工程质量具有可靠的技术措施。
4.1.2、对工程所需的原材料构配件的质量进行检查与控制。
4.1.2.1、桩生产厂家资质及相关材料检查：
4.1.2.2、审查预制桩生产厂家“生产许可证”生产桩径等级、“生产许可证”年检应合格有效。
4.1.2.3、审查厂家营业执照与“生产许可证”是否相符。
4.1.2.4、审查产品与“生产许可证”等级是否相符。
所产成品应有进市许可证（外地）。
以上材料查看原件，留存复印件（加盖厂家公章）。
附表一
成品桩抽查记录
序号
检查内容
检查数量
检查方法
合格标准
1
外观
100%
目测
色感均匀，无蜂窝、无露筋、
无裂缝，桩顶无间隙
2
桩径
10%
尺量
δ＜±5mm
3
管壁厚度
10%
尺量
δ＜±5mm
4
桩尖中心线
10%
测量拉线
δ＜2mm
5
桩顶平整度
10%
角尺、小平尺
δ＜10mm
6
桩体弯曲
10%
测量拉线
δ＜1/1000

4.2 沉桩工作监理
序号
检查内容
检查数量
检查方法
合格标准
1
桩机走行线
100%
旁站记录
符合审定方案
2
桩尖定位
100%
尺量
δ＜180mm
3
桩身垂直度
100%
双向经纬仪
δ/节＜10mm；
Σδ＜20mm
4
桩顶标高
100%
水准仪
δ＜±50mm
5
贯入度
100%
旁站记录
最后三阵
6
节向焊缝
100%
另详
附表二
7
焊后停歇
100%
手表
＞8.0min
8
上下节平面偏差
100%
尺量
＜10mm
9
节点弯曲矢高
100%
经纬仪
＜1/1000
10
地面隆起
100%
水准仪
＜180mm
4.2.1 施工阶段监控方法
4.2.1.1 桩机机架架设应平稳，用钢缆拉牢，设备电箱应注意采用标准配置，接线规范、有漏电保护等必要的安全措施；打桩机的安装必须按有关程序进行。监控方法：监理人员实地检查及现场监督桩机安装操作程序。
4.2.1.2桩机就位的监控方法 ：监理人员现场监督施工方打桩就位，要对准桩位，注意桩机机架垂直平稳，确保施工中不倾斜或走动。
4.2.1.3起吊管桩监控方法：监理人员现场监督施工方拴好吊桩的钢丝绳及索具，然后应用索具捆绑在桩上端约50cm处，起动机器吊起预制桩，使桩尖对准桩中心，缓缓放下插入土中。插桩必须正直，其垂直偏差不得超过0.5%，再在桩顶扣好桩帽即可卸去索具。桩帽与桩顶间应有相应的弹性衬垫，一般采用麻袋、纸皮或木砧等衬垫材料，锤击压缩后的厚度以120~150mm为宜，在锤击过程中监理人员会同施工方进行经常性检查，如有不适合时要即时更换衬垫材料。
4.2.1.4 稳桩监控方法：桩尖插入桩位后，先用低锤击一、二下，桩入土中一定深度后，再检查调整桩的两个方向的垂直度：接桩必须用吊线坠和经纬仪双向校正，经监理人员确认后方可继续施打。
4.2.1.5 桩身尺寸标记监控方法：在桩入土前，监理员监督施工方在桩身上设置尺寸标记，一般每米设置标记，以便在施工中观测记录，监理人员用钢尺实地测量桩身每个标记间误差通知施工方修正。
4.2.1.6 打桩的监控方法：打桩宜重锤低击，锤重的选择应根据地质条件，桩的类型、结构密集程度及施工条件选用.
4.2.1.7打桩顺序监控方法：根据设计及施工验收规范审核施工方案，经监理工程师签认，总监批准准予实施，在施工过程中监理人员监督施工方严格执行，不得违反。本工程确定施工方提供桩编号图按顺序施打。
4.2.1.8接桩的监控方法：本工程采用焊接接桩，监理人员监督施工方清理干净焊接桩的桩端表面与四周，焊接采用对称同时施焊，以减少变形，焊缝应连续、饱满，保证焊缝高度。接桩一般在距地面0.5-1.0米左右时进行。上下节桩中心线偏差不得大于2mm，节点弯曲点高不得大于1‰；接桩处焊缝自然冷却8 分钟后方可打入土中。
4.2.1.9送桩的监控方法：监理人员监督施工方把送桩（工具）的中心线与桩身吻合一致后，方可进行送桩，本工程送桩深度要严格控制2m内。

附表二
焊缝质量检查
序号
检查内容
检查数量
检查方法
合格标准
1
上下节端部错口
10%
尺量
δ＜2mm
2
焊缝口交边深度
10%
检查仪
δ≤0.5mm
3
焊缝加强层高度
10%
检查仪
2mm 抗拔5mm
4
焊缝加强层宽度
10%
检查仪
抗压2mm
5
焊缝外观质量
10%
目测
无气孔，无焊瘤，无裂缝
6
焊缝擦伤检验
10%
仪器
符合设计要求

4.3 停锤工作监理
序号
检查内容
检查数量
检查方法
合格标准
1
验收记录
100%
签认
符合省规表格要求
2
旁站记录
100%
自查
记录桩号、时间、偏差、
工作班
3
测量记录
100%
成果表
实际桩位绘图提交

4.3.1停锺阶段施工监理

4.3.1.1 入深度和贯入度的监控方法：当桩的打入深度和贯入度达到设计要求时，监理人员应根据地质资料核对桩尖深处的地质情况，会同施工方进行控制。最后三次十锤平均贯入度不得大于设计规定值，并且三次十锤的贯入度不能递增，符合设计要求后同意施工方收锤。
4.3.1.3 施工记录监控方法：监理人员督促施工方派出专职记录员作好施工记录。开始打桩时，应记录每沉落一米所需要的锤击数，当下沉接近设计标高和贯入要求时，应在一定的落锤高度（设计规定 80cm）以内沉锤十击为一阵，测量其贯入度并登记入表。打桩记录最好是每桩签字，至少应每天每班记录签字，记录数据不得有涂改。
4.3.1.3 打桩时出现下沉异常现象和处理监控方法：
1 桩到过程中发生下沉量突然增大，原因是桩尖穿过硬层进入软弱土层，或桩已被打断，此时监理人员应对照地质资料进行检查，若桩尖进入软土层，应继续施工打，若桩身断裂，应会同设计单位研究补桩方案。
2 桩到一定深度后打不下去，或锤和桩突然回弹，原因可能是桩尖碰到孤石或打到硬土层，这时应通知施工方降低锤落距慢慢往下打，待桩尖穿过障碍之后再加大落距，如仍打不下去，应根据地质资料核对桩尖入土深度的土质情况，会同有关单位解决。
3 施打过程中，若桩尖已经破坏，不得再打，待采取措施后，方可继续施打。

附表四
4.4 质量见证点
分项
工程
质量
见证点
停止点
需要检测
试验环节
检测试验内容
检测试验方法
桩基
(1)桩体

桩
外形尺寸
尺量、拉线、靠尺、塞尺
(2)接桩
隐检
焊条
型号、外观
观察
焊接
焊接质量
观察
(3)贯入度

次数
实测
观察

4.5 预防措施表
序号
现象
原因分析
预防措施
1
沉桩达不到标高
（1） 持力层高低起伏大
（2） 勘察资料控制不够，失实
（3） 群桩施工时，后沉桩因土层挤密沉桩困难
（4） 预制桩质量差，沉桩过程发生桩身断裂，桩顶破碎
（5） 沉桩设备选择不当
（6） 接桩时下节桩尖在硬土层上，且接桩停歇时间过长
（1） 探明地质，试沉桩发现异常应补勘
（2） 预制桩质量应严格控制
（3） 合理选择施工方法、施工顺序和沉桩设备
（4） 沉桩困难时可采用植桩法
（5） 沉桩工艺要连续，避免接桩时，桩尖在硬土层内
2
桩身断裂
（1） 桩身强度达不到设计要求
（2） 桩身弯曲，长细比过大
（3） 桩身养护不当，运输，吊桩不当而降低桩身强度
（4） 遇到浮石或地下坚硬障碍物
（5） 接桩不在一轴线，接桩面不平，不吻合
（6） 桩主筋触及桩顶，锤击时发生纵向裂缝
（1） 严格控制、制桩和养护程序，执行强度和龄期双控方法
（2） 运输、吊装时应按规程执行
（3） 清除浅层地下障碍物
（4） 桩身垂直地面
（5） 接桩应在同一轴线上
3
桩位偏差桩身倾斜
（1） 场地不平整，桩架不水平
（2） 插桩时偏斜，未到位
（3） 接桩不在同一轴线，接桩不牢
（4） 群桩，因桩距近，土体挤密产生侧向力，发生偏斜
（5） 沉桩时，邻近取土，造成桩斜
（6） 桩身弯曲
（1） 平整场地、安稳桩架，保证桩架平整，桩位对中
（2） 保证接桩牢固且同一轴线
（3） 沉桩期不宜同步开挖邻近基槽
（4） 桩身质量应满足要求
4
接桩处开裂
（1） 焊接质量不好或硫磺胶泥配置不当
（2） 接桩面不清洁，不平整
（3） 桩底平面与桩顶面不密合
（1） 接桩前应清洁表面，填平接桩面
（2） 上、下两节应保持同一轴线
（3） 法兰面要求平整，焊接牢固
（4） 硫磺配比要控制严格
（5） 桩底、桩顶接面不平时，要加垫铁垫平

5.1.1、安全监理
在桩基施工中安全监理重点做好以下几方面工作：
5.1.1.1 加强安全思想工作，提高安全思想认识及自我保护意识。
5.1.1.2 开工前审查施工单位安全生产管理体系报审表A3.6，重点审查如下附件是否齐全及有效期限：施工单位安全生产许可证、安全生产责任制度、安全生产教育培训制度和安全生产规章制度、安全事故应急救援预案、项目部安全生产组织机构、项目经理、安全员、特殊工种岗位资格证书。（以上附件均为加盖公章的复印件，项目经理要有B类安全员证，采用分包模式的，如总包报送的已有安全事故应急救援予案且包含桩基内容的，分包单位可不报该予案）
5.1.1.3 审查桩机进场报验单A3.3（有时也可用A8.）重点审查：桩机合格证，使用说明书，进场检查验收记录。（其包括电焊机）
5.1.1.4 审查桩基安全施工方案，重点审查管桩施工对邻近建筑物影响的防护措施及方案，对重要的建筑物应采取多种措施组合使用，场地地面 强度不足时采取的措施等；监理人员要熟知该安全方案内容，并检查方案执行情况。
5.1.1.5 检查现场机械工、电焊工、维修电工特种作业上岗证。
5.1.1.6 定期检查安全情况，对查出的安全隐患，要组织有关责任人立即整改，并进行复检。
5.1.1.7 要督促承包商对进场的机械设备加强安全管理，定期检查、保养、维修；特殊设备如吊车、电焊机、桩机，操作人员必须持证上岗，并制定安全操作规程，做好安全技术交底。
5.1.1.8 加强现场临时用电管理的检查，用电要有可靠的保护（三级保护）及专人操作，发现隐患及时整改。
5.1.1.9加强现场安全安全防护的管理，施工完的桩孔要及时填实或有可靠的覆盖。
6.1.1 监理措施
6.1.1.1 实行全过程跟踪监理，每八小时填写一张“旁站监理记录”制度
6.1.1.2 实施“质量见证点”制度（W点）（见附表四）
6.1.1.3 缺陷预防措施监理制度（见附表五）
6.1.1.4 施工中出现异常情况，应会同业主、设计签认后才能继续施工。
7.1.1 违规处理

文华·豪布斯卡基础工程仙桃建兴监理部
二〇一二年五月八日星期二
