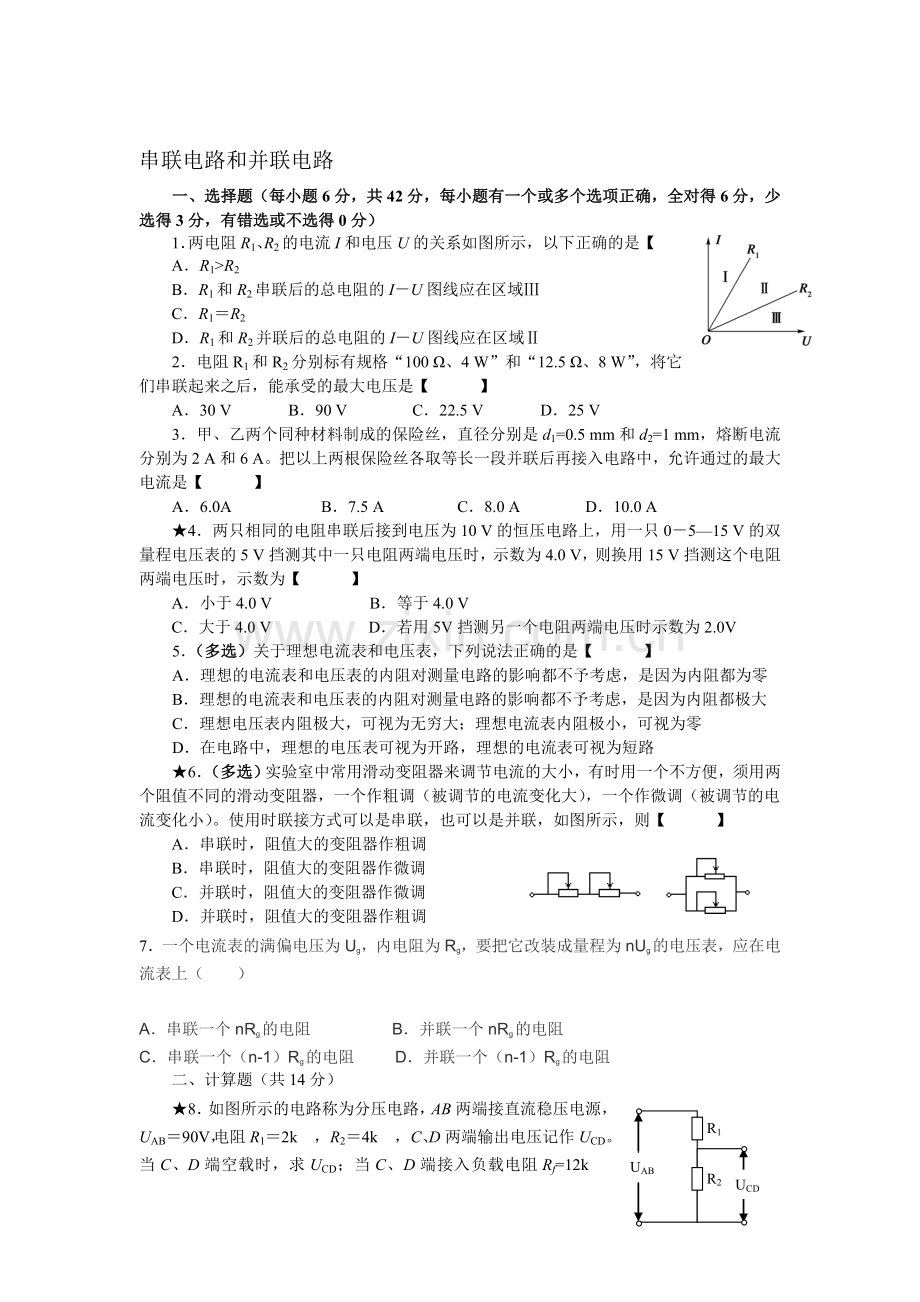

串联电路和并联电路
一、选择题（每小题6分，共42分，每小题有一个或多个选项正确，全对得6分，少选得3分，有错选或不选得0分）
1．两电阻R1、R2的电流I和电压U的关系如图所示，以下正确的是【 B 】
A．R1>R2
B．R1和R2串联后的总电阻的I－U图线应在区域Ⅲ
C．R1＝R2
D．R1和R2并联后的总电阻的I－U图线应在区域Ⅱ
2．电阻R1和R2分别标有规格“100 Ω、4 W”和“12.5 Ω、8 W”，将它们串联起来之后，能承受的最大电压是【 C 】
A．30 V B．90 V C．22.5 V D．25 V
3．甲、乙两个同种材料制成的保险丝，直径分别是d1=0.5 mm和d2=1 mm，熔断电流分别为2 A和6 A。把以上两根保险丝各取等长一段并联后再接入电路中，允许通过的最大电流是【 B 】
A．6.0A B．7.5 A C．8.0 A D．10.0 A
★4．两只相同的电阻串联后接到电压为10 V的恒压电路上，用一只0－5—15 V的双量程电压表的5 V挡测其中一只电阻两端电压时，示数为4.0 V，则换用15 V挡测这个电阻两端电压时，示数为【 C 】
A．小于4.0 V B．等于4.0 V
C．大于4.0 V D．若用5V挡测另一个电阻两端电压时示数为2.0V

5．（多选）关于理想电流表和电压表，下列说法正确的是【 CD 】
A．理想的电流表和电压表的内阻对测量电路的影响都不予考虑，是因为内阻都为零
B．理想的电流表和电压表的内阻对测量电路的影响都不予考虑，是因为内阻都极大
C．理想电压表内阻极大，可视为无穷大；理想电流表内阻极小，可视为零
D．在电路中，理想的电压表可视为开路，理想的电流表可视为短路
★6．（多选）实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。使用时联接方式可以是串联，也可以是并联，如图所示，则【 AC 】
A．串联时，阻值大的变阻器作粗调
B．串联时，阻值大的变阻器作微调
C．并联时，阻值大的变阻器作微调
D．并联时，阻值大的变阻器作粗调
★1
7．一个电流表的满偏电压为Ug，内电阻为Rg，要把它改装成量程为nUg的电压表，应在电流表上（　　）

A．串联一个nRg的电阻 B．并联一个nRg的电阻
C．串联一个（n-1）Rg的电阻 D．并联一个（n-1）Rg的电阻
二、计算题（共14分）
★8．如图所示的电路称为分压电路，AB两端接直流稳压电源，UAB＝90V，电阻R1＝2kW，R2＝4kW，C、D两端输出电压记作UCD。当C、D端空载时，求UCD；当C、D端接入负载电阻Rf=12kW时，求UCD；当C、D端接入负载电阻Rf=4kW时，求UCD。60V，54V 45V
三．实验题（14分）
μA
R1
R2
R3
1
2
A
B
S
图a

9．某同学将量程为200 μA、内阻为500 Ω的表头μA改装成量程为1 mA和10 mA的双量程电流表，设计电路如图（a）所示。定值电阻R1=500 Ω，R2和R3的值待定，S为单刀双掷开关，A、B为接线柱。回答下列问题：
（1）按图（a）在图（b）中将实物连线；
S

R3

R2

3

-

+

μA

表笔a

图b

表笔b

R1

A

B

图c

（2）将开关S置于“1”挡时，量程为 mA；
（3）定值电阻的阻值R2= Ω，R3= Ω。
（4）利用改装的电流表进行某次测量时，S置于“2”挡，表头指示如图（c）所示，则所测量电流的值为 mA。(1)略(2)10(3)225，25.0(4)0.780(0.78同样给分)
附加题（10分）
10．AB两地间铺有通讯电缆，长为L，它是由两条并在一起彼此绝缘的均匀导线组成的，通常称为双线电缆．在一次事故中经检查断定是电缆上某处的绝缘保护层损坏，导致两导线之间漏电，相当于该处电缆的两导线之间接了一个电阻，检查人员经过下面测量可以确定损坏处的位置：
（1）令B端的双线断开，在A处测出双线两端间的电阻RA；
（2）令A端的双线断开，在B处测出双线两端的电阻RB；
