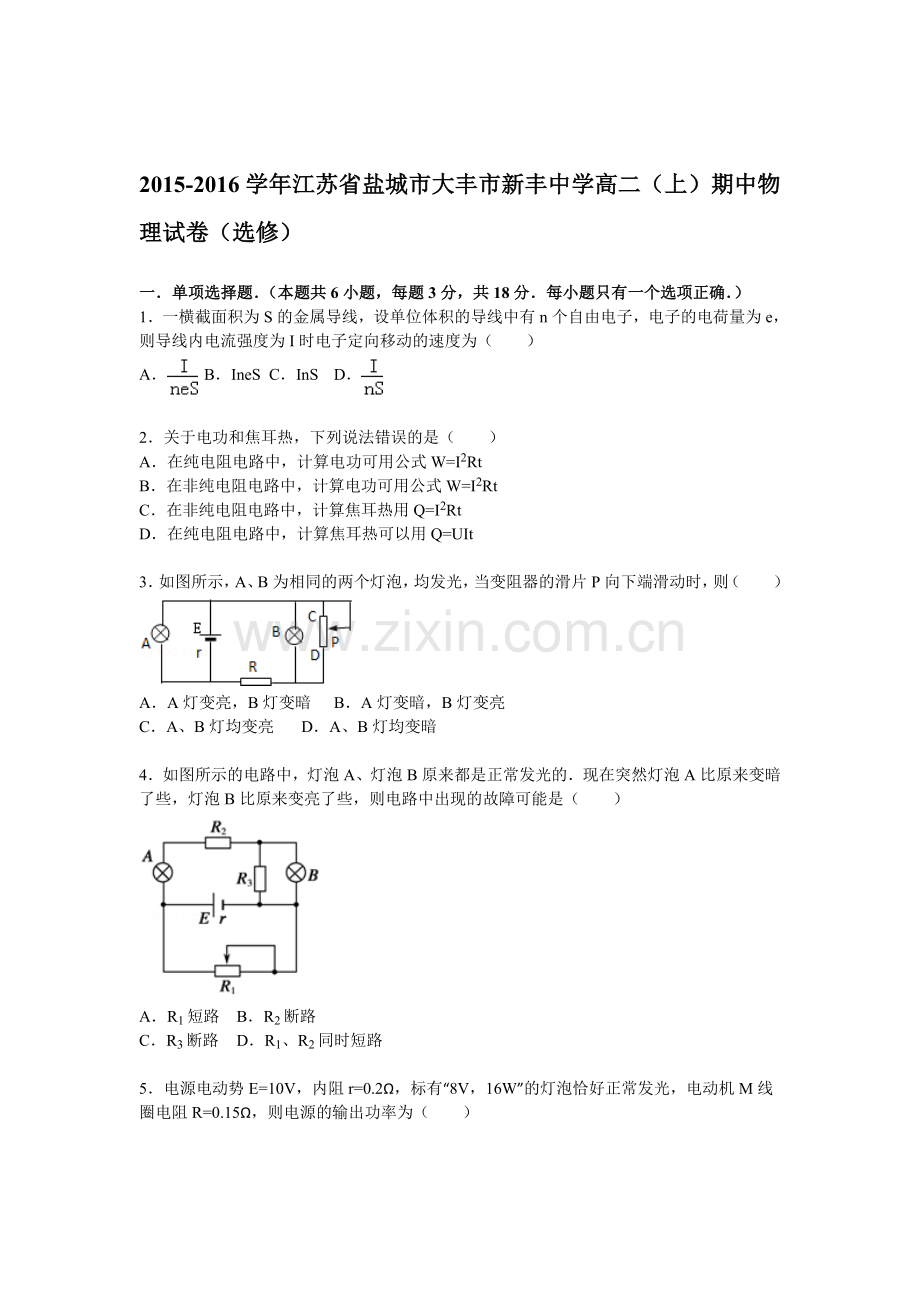

2015-2016学年江苏省盐城市大丰市新丰中学高二（上）期中物理试卷（选修）

一．单项选择题．（本题共6小题，每题3分，共18分．每小题只有一个选项正确．）
1．一横截面积为S的金属导线，设单位体积的导线中有n个自由电子，电子的电荷量为e，则导线内电流强度为I时电子定向移动的速度为（　　）
A． B．IneS C．InS D．

2．关于电功和焦耳热，下列说法错误的是（　　）
A．在纯电阻电路中，计算电功可用公式W=I2Rt
B．在非纯电阻电路中，计算电功可用公式W=I2Rt
C．在非纯电阻电路中，计算焦耳热用Q=I2Rt
D．在纯电阻电路中，计算焦耳热可以用Q=UIt

3．如图所示，A、B为相同的两个灯泡，均发光，当变阻器的滑片P向下端滑动时，则（　　）

A．A灯变亮，B灯变暗 B．A灯变暗，B灯变亮
C．A、B灯均变亮 D．A、B灯均变暗

4．如图所示的电路中，灯泡A、灯泡B原来都是正常发光的．现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是（　　）

A．R1短路 B．R2断路
C．R3断路 D．R1、R2同时短路

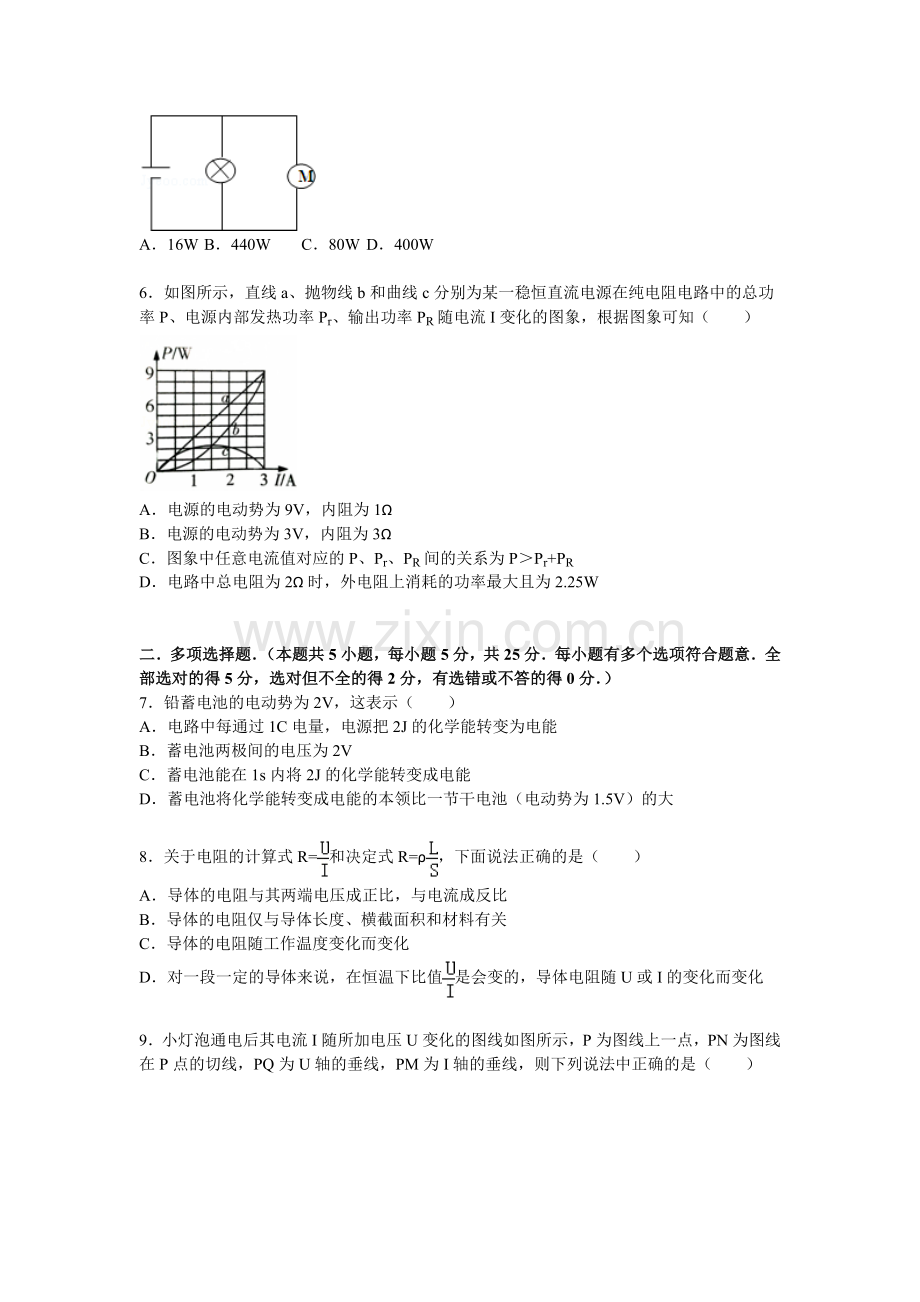

5．电源电动势E=10V，内阻r=0.2Ω，标有“8V，16W”的灯泡恰好正常发光，电动机M线圈电阻R=0.15Ω，则电源的输出功率为（　　）

A．16W B．440W C．80W D．400W

6．如图所示，直线a、抛物线b和曲线c分别为某一稳恒直流电源在纯电阻电路中的总功率P、电源内部发热功率Pr、输出功率PR随电流I变化的图象，根据图象可知（　　）

A．电源的电动势为9V，内阻为1Ω
B．电源的电动势为3V，内阻为3Ω
C．图象中任意电流值对应的P、Pr、PR间的关系为P＞Pr+PR
D．电路中总电阻为2Ω时，外电阻上消耗的功率最大且为2.25W

二．多项选择题．（本题共5小题，每小题5分，共25分．每小题有多个选项符合题意．全部选对的得5分，选对但不全的得2分，有选错或不答的得0分．）
7．铅蓄电池的电动势为2V，这表示（　　）
A．电路中每通过1C电量，电源把2J的化学能转变为电能
B．蓄电池两极间的电压为2V
C．蓄电池能在1s内将2J的化学能转变成电能
D．蓄电池将化学能转变成电能的本领比一节干电池（电动势为1.5V）的大

8．关于电阻的计算式R=和决定式R=ρ，下面说法正确的是（　　）
A．导体的电阻与其两端电压成正比，与电流成反比
B．导体的电阻仅与导体长度、横截面积和材料有关
C．导体的电阻随工作温度变化而变化
D．对一段一定的导体来说，在恒温下比值是会变的，导体电阻随U或I的变化而变化

9．小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是（　　）

A．随着所加电压的增大，小灯泡的电阻不变
B．对应P点，小灯泡的电阻为R=
C．对应P点，小灯泡的电阻为R=
D．对应P点，小灯泡的功率为图中矩形PQOM所围面积大小

10．在纯电阻电路中，当用一个固定的电源（设E、r是定值）向变化的外电阻供电时，关于电源的输出功率P随外电阻R变化的规律如图所示．则（　　）

A．当R=r时，电源有最大的输出功率
B．当R=r时，电源的效率η=50%
C．电源的功率P′随外电阻R的增大而增大
D．电源的效率η随外电阻R的增大而增大

11．如图所示，用电池对电容器充电，电路a、b之间接有一灵敏电流表，两极板间有一个电荷q处于静止状态．现将两极板的间距变大，则（　　）

A．电荷将向上加速运动 B．电荷将向下加速运动
C．电流表中将有从a到b的电流 D．电流表中将有从b到a的电流

三．简答题．（本题共2题，共计27分．把答案填在答题卡相应的横线上或按题目要求作答．）
12．（12分）（2014•龙海市模拟）为研究额定电压为2.5V的某电阻的伏安特性，所做部分实验如下：
（1）用多用电表测量该电阻的阻值，选用“×10”倍率的电阻档测量，发现指针偏转角度太小，因此需选择　　　　　　倍率的电阻档（选填“×1”“×100”），欧姆凋零后再进行测量，示数如图所示，测量值为　　　　　　Ω．
（2）为描绘该电阻的伏安特性曲线（要求电压从0开始连续变化），提供的器材如下：
A．电流表A（量程2mA、内阻约30Ω） B．电压表V（量程3V、内阻约3kΩ）
C．滑动变阻器R1（阻值0～10kΩ、额定电流0.5A） D．滑动变阻器R2（阻值0～10Ω、额定电流2A）
E．直流电源（电动势3V，内阻约0.2Ω），开关一个，导线若干
滑动变阻器应选用　　　　　　（选填器材前的字母）．
（3）图示电路中部分导线已连接，请用笔画线代替导线将电路补充完整．

13．（15分）（2014•盐城二模）某同学自制了一只水果电池，并选用下列器材测量该电池的电动势与内阻．
A、电压表：量程0.6V，内阻约2kΩ
B、电阻箱：0﹣9999Ω
C、电键与导线若干
用上述器材连接的电路如图1所示，测得了U与R的数据，并计算出了相应的数据，见表：
1 2 3 4 5
R（Ω） 500 1000 1500 2000 2500
U（V） 0.20 0.30 0.36 0.40 0.43
1/U（V﹣1） 5.0 3.3 2.8 2.5 2.3
1/R（×10﹣4Ω﹣1） 20.0 10.0 6.7 5.0 4.0
I=U/R（×10﹣4 A） 4.0 3.0 2.4 2.0 1.7
（1）要测定电源电动势与内阻，需从上表中选择适当的两组数据，并在图2中作出相应的图象；
（2）利用所作的图象，测得电源电动势E测=　　　　　　V，电源内阻r测=　　　　　　Ω．（结果保留两位有效数字）
（3）此电路测电动势与内阻的测量值与真实值的关系是：E测　　　　　　E真、r测　　　　　　r真（选填“＜”、“＞”或“=”）

四．计算题共4小题，计50分．解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．
14．（12分）（2015秋•大丰市校级期中）如图所示的电路中，电路消耗的总功率为40W，电阻R1为4Ω，R2为6Ω，电源内阻r为0.6Ω，电源的效率为94%，求：
（1）ab两点间的电压；
（2）电源的电动势．

15．（12分）（2014•澄城县校级模拟）如图所示中E=10V，R1=4Ω，R2=6Ω，C=30μF电池内阻不计，求：
（1）闭合开关S，求稳定后通过R1的电流；
（2）然后将开关S断开，求这以后流过R1的总电量．

16．（12分）（2015秋•大丰市校级期中）已知电流表的内阻Rg=120Ω，满偏电流Ig=3mA，要把它改装成量程是6V的电压表，应串联多大的电阻？要把它改装成量程是3A的电流表，应并联多大的电阻？

17．（14分）（2015秋•大丰市校级期中）
如图所示电路中，电源的电动势E=10V，内电阻r=0.50Ω，电动机电阻R0=1.0Ω，电阻R1=1.5Ω．电动机正常工作时，电压表示数U1为3.0V．求：
（1）电源的总电功率．
（2）电动机消耗的电功率和将电能转化为机械能的功率．
（3）电源的输出功率．

2015-2016学年江苏省盐城市大丰市新丰中学高二（上）期中物理试卷（选修）
参考答案与试题解析

一．单项选择题．（本题共6小题，每题3分，共18分．每小题只有一个选项正确．）
1．一横截面积为S的金属导线，设单位体积的导线中有n个自由电子，电子的电荷量为e，则导线内电流强度为I时电子定向移动的速度为（　　）
A． B．IneS C．InS D．
【考点】电流、电压概念．
【分析】根据电流的微观表达式变形可得出速度与电流的关系，即可得出正确答案．
【解答】解：由I=nesv可得：
v=
故选：A．
【点评】本题考查电流的微观表达式的变形，要注意牢记本公式，并能灵活应用．

2．关于电功和焦耳热，下列说法错误的是（　　）
A．在纯电阻电路中，计算电功可用公式W=I2Rt
B．在非纯电阻电路中，计算电功可用公式W=I2Rt
C．在非纯电阻电路中，计算焦耳热用Q=I2Rt
D．在纯电阻电路中，计算焦耳热可以用Q=UIt
【考点】电功、电功率；焦耳定律．
【专题】恒定电流专题．
【分析】电功的公式W=UIt和电热公式Q=I2Rt都适用于任何电路，只是在纯电阻电路中两者相等，在非纯电阻电路中，电功大于电热．
【解答】解：A、在纯电阻电路中，电功等于电热，欧姆定律成立，计算电功可用公式W=I2Rt．故A正确．
B、非纯电阻电路中，计算电功不能用公式W=I2Rt，因为电功大于电热．故B错误．
C、根据焦耳定律，在非纯电阻电路中，计算焦耳热用Q=I2Rt．故C正确．
D、在纯电阻路中，电热等于电功，计算焦耳热也可以用Q=UIt．故D正确．
本题选错误的，故选：B
【点评】本题考查公式的适用条件．对于纯电阻电路和非纯电阻电路的区别关键是能量转化上区分，电能全部转化为内能的电路是纯电阻电路，其欧姆定律成立．

3．如图所示，A、B为相同的两个灯泡，均发光，当变阻器的滑片P向下端滑动时，则（　　）

A．A灯变亮，B灯变暗 B．A灯变暗，B灯变亮
C．A、B灯均变亮 D．A、B灯均变暗
【考点】闭合电路的欧姆定律．
【专题】恒定电流专题．
【分析】首先认识电路的结构：变阻器与灯B并联与R串联，再与灯A并联．当变阻器的滑片P向下端滑动时，变阻器接入电路的电阻减小，分析外电路总电阻减小，根据欧姆定律分析总电流的变化和路端电压的变化，即可知道灯A的亮度变化．根据总电流和通过A电流的变化，分析通过R的电流变化和电压变化，可分析出B两端电压的变化，即可灯B亮度变化．可分析出通过并联电路的变化，则知灯B的变化．
【解答】解：电路的结构是：变阻器与灯B并联与R串联，再与灯A并联．当变阻器的滑片P向下端滑动时，变阻器接入电路的电阻减小，外电路总电阻减小，则知总电流增大，内电压增大，路端电压减小，通过A的电流减小，则灯A变暗．因总电流增大、通过A的电流减小，则通过R的电流增大，R的电压增大，路端电压减小，则B两端电压的减小，B灯变暗．所以A、B灯均变暗．
故选：D．
【点评】本题是电路动态变化分析问题，按“局部→整体→局部”的思路进行分析．

4．如图所示的电路中，灯泡A、灯泡B原来都是正常发光的．现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是（　　）

A．R1短路 B．R2断路
C．R3断路 D．R1、R2同时短路
【考点】闭合电路的欧姆定律．
【专题】恒定电流专题．
【分析】首先明确电路中各用电器的连接关系：R3与灯泡B关联，与R2、A串联，再与R1并联．灯泡A变暗了，说明实际功率减小了，灯泡B变亮，说明实际功率增大了．具体故障可将每个选项逐一代入题目检查是否符合题意，从而确定正确选项．
【解答】解：A、若R1短路，则两个灯泡都被短路，都不亮，故A错误；
B、若R2断路，则两个灯泡都被断路，都不亮，故B错误；
C、若R3断路，外电阻增大，外电阻增大，路端电压U增大，干路电流I减小，R1电流I1增大，则通过A的电流IA=I﹣I1减小，A灯变暗．B灯电压UB=U﹣IA（RA+R2）增大，B灯变亮，符合题意．故C正确．
D、R1、R2同时短路，AB灯都不亮，不符合题意．故D错误．
故选：C
【点评】此题是电路故障分析问题．解决的关键是在明确电路连接关系的前提下采用“排除法”将每一选项逐一代入题干，检查是否符合题意，最终确定正确选项．

5．电源电动势E=10V，内阻r=0.2Ω，标有“8V，16W”的灯泡恰好正常发光，电动机M线圈电阻R=0.15Ω，则电源的输出功率为（　　）

A．16W B．440W C．80W D．400W
【考点】电功、电功率．
【专题】恒定电流专题．
【分析】图中灯泡两端的电压等于路端电压，灯泡正常发光，其电压就等于灯泡的额定电压．对内电路研究，由欧姆定律求出流过电源的电流，由P=UI求解电源的输出功率．
【解答】解：（1）灯泡正常发光，电压为额定电压U额=8V，则路端电压U=U额=8V，
则电源内阻的电压 U内=E﹣U=10﹣8=2（V）
由欧姆定律得流过电源的电流 I=
则电源的输出功率 P=UI=8×10W=80W．
故选：C
【点评】对于电动机电路，要正确区分是纯电阻电路还是非纯电阻电路，关键要搞清电源和电动机总功率、输出功率和内部损耗功率之间的关系，知道总功率等于输出功率和内部损耗功率之和．

6．如图所示，直线a、抛物线b和曲线c分别为某一稳恒直流电源在纯电阻电路中的总功率P、电源内部发热功率Pr、输出功率PR随电流I变化的图象，根据图象可知（　　）

A．电源的电动势为9V，内阻为1Ω
B．电源的电动势为3V，内阻为3Ω
C．图象中任意电流值对应的P、Pr、PR间的关系为P＞Pr+PR
D．电路中总电阻为2Ω时，外电阻上消耗的功率最大且为2.25W
【考点】电功、电功率．
【专题】恒定电流专题．
【分析】三种功率与电流的关系是：直流电源的总功率PE=EI，内部的发热功率Pr=I2r，输出功率PR=EI﹣I2r，根据数学知识选择图线．根据图线a斜率求解电源的电动势．由图读出电流I=3A时，发热功率Pr=I2r，求出电源的内阻．当电流为1.5A时，根据闭合电路的欧姆定律求出总电阻，根据能量关系求外电阻上消耗的最大功率．
【解答】解：A、B：直流电源的总功率PE=EI，故图线a的斜率等于电源的电动势，由得到E==3V．
由图线b，当I=3A时，Pr=9W，由公式Pr=I2r得，r=1Ω．故AB错误．
C、在a、b、c三条图线上分别取横坐标相同的A、B、C 三点，这三点的纵坐标PA、PB、PC，则这三点的纵坐标PA、PB、PC分别是电源的总功率、电源内部的发热功率和输出功率，根据能量关系可知，PA=PB+PC．即P=Pr+PR，故C错误．
D、由图线c可知，当电流为1.5A时外电阻消耗的功率最大．此时电路中的总电阻为，外电阻上消耗的功率最大为PR=EI﹣I2r=3×1.5﹣1.52×1Ω=2.25W．故D正确．
故选：D．
【点评】本题首先考查读图能力，物理上往往根据解析式来理解图象的物理意义．

二．多项选择题．（本题共5小题，每小题5分，共25分．每小题有多个选项符合题意．全部选对的得5分，选对但不全的得2分，有选错或不答的得0分．）
7．铅蓄电池的电动势为2V，这表示（　　）
A．电路中每通过1C电量，电源把2J的化学能转变为电能
B．蓄电池两极间的电压为2V
C．蓄电池能在1s内将2J的化学能转变成电能
D．蓄电池将化学能转变成电能的本领比一节干电池（电动势为1.5V）的大
【考点】电源的电动势和内阻．
【专题】恒定电流专题．
【分析】电动势是一个表征电源特征的物理量．定义电源的电动势是电源将其它形式的能转化为电能的本领，在数值上，等于非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功．它是能够克服导体电阻对电流的阻力，使电荷在闭合的导体回路中流动的一种作用．
【解答】解：A、电路中每通过1 C电荷量，铅蓄电池将1C的正电荷从负极移至正极的过程中，克服静电力做功w=qU=1C×2V=2J，故电势能增加2J，即2J化学能转化为电能．故A正确；
B、当电池不接入外电路时，蓄电池两极间的电压为2V；当电池接入电路时，两极间的电压小于2V，故B错误；
C、铅蓄电池的电动势为2V，表示非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功为2J，即电能增加2J，与时间无关．故C错误．
D、电动势表征电源把其他形式的能转化为电能本领强弱，电动势大，转化本领大．一节干电池的电动势为1.5V，则蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5V）的大，故D正确；
故选：AD．
【点评】电源是把其他能转化为电能的装置，电动势的物理意义是表征电源把其他形式的能转化为电能本领强弱，与外电路的结构无关．

8．关于电阻的计算式R=和决定式R=ρ，下面说法正确的是（　　）
A．导体的电阻与其两端电压成正比，与电流成反比
B．导体的电阻仅与导体长度、横截面积和材料有关
C．导体的电阻随工作温度变化而变化
D．对一段一定的导体来说，在恒温下比值是会变的，导体电阻随U或I的变化而变化
【考点】欧姆定律；电阻定律．
【专题】恒定电流专题．
【分析】导体的电阻是导体本身的特性，与其两端电压和电流强度无关，根据电阻定律R可知：导体的电阻与导体的长度、横截面积和材料有关．导体的电阻率随温度变化而变化，电阻也随温度而变化．
【解答】解：A、导体的电阻是导体本身的特性，与其两端电压和电流强度无关．故A错误；
B、根据电阻定律R=可知：导体的电阻与导体的长度、横截面积和材料有关．故B正确；
C、D导体的电阻率随温度变化而变化，电阻也随温度而变化．故C正确；
D、导体的电阻是导体本身的特性，对一段一定的导体来说，在恒温下比值是恒定的，导体电阻不随U或I的变化而化．故D正确．
故选：BCD
【点评】本题考查电阻的定义式及决定式的关系，要注意明确电阻是导体本身的性质，与电压及电流无关．

9．小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是（　　）

A．随着所加电压的增大，小灯泡的电阻不变
B．对应P点，小灯泡的电阻为R=
C．对应P点，小灯泡的电阻为R=
D．对应P点，小灯泡的功率为图中矩形PQOM所围面积大小
【考点】欧姆定律．
【专题】实验题．
【分析】根据电阻的定义R=，电阻等于图线上的点与原点连线的斜率的倒数，斜率逐渐减小，电阻逐渐增大．对应P点，灯泡的电阻等于过P点的切线斜率的倒数．
【解答】解：A、图线的斜率逐渐减小，说明电阻逐渐增大．故A错误．
B、对应P点，小灯泡的电阻为R=；故B正确；
C、D对应P点，小灯泡的电阻为R=．故C错误；
D、因P=UI，所以图象中矩形PQOM所围的面积为对应P点小灯泡的实际功率，故D正确．
故选：BD．
【点评】注意U﹣I图象的意义，知道斜率等于电阻的倒数，明确功率借助图象分析时所围得面积；明确灯泡伏安特性曲线不直的原因．

10．在纯电阻电路中，当用一个固定的电源（设E、r是定值）向变化的外电阻供电时，关于电源的输出功率P随外电阻R变化的规律如图所示．则（　　）

A．当R=r时，电源有最大的输出功率
B．当R=r时，电源的效率η=50%
C．电源的功率P′随外电阻R的增大而增大
D．电源的效率η随外电阻R的增大而增大
【考点】电功、电功率；闭合电路的欧姆定律．
【专题】恒定电流专题．
【分析】根据图象可知，电源的输出功率随着外电阻的增大先增大后减小，当R=r时，功率最大，电源的效率η=×100%．电源的功率P=EI．
【解答】解：
A、该图象反映了电源的输出功率P随外电阻R变化的规律，由图看出，电源的输出功率随着外电阻的增大先增大后减小，当R=r时，电源有最大的输出功率，故A正确．
B、当R=r时，路端电压与电源的内电压相等，则U=0.5E，电源的效率η=×100%=50%，故B正确．
C、电源的功率P′=EI，当外电阻R的增大时，I减小，则P减小，故C错误．
D、电源的效率η=×100%=×100%=×100%，则知R增大时，电源的效率增大，故D正确．
故选：ABD．
【点评】本题要求同学们能根据图象得出有效信息，关键知道电源效率如何计算，电源的功率公式P=EI．

11．如图所示，用电池对电容器充电，电路a、b之间接有一灵敏电流表，两极板间有一个电荷q处于静止状态．现将两极板的间距变大，则（　　）

A．电荷将向上加速运动 B．电荷将向下加速运动
C．电流表中将有从a到b的电流 D．电流表中将有从b到a的电流
【考点】电容器的动态分析．
【专题】电容器专题．
【分析】电荷q处于静止状态，受到重力与电场力而平衡．将两极板的间距变大，而电容器的电压不变，根据板间场强E=分析场强的变化，再分析电荷q所受电场力的变化，判断电荷q的运动方向．根据电容的决定式分析电容的变化，而电容器的电压一定，再由电容的定义式分析板间电容器电量的变化，根据电容器是充电还是放电，分析电路中电流的方向．
【解答】解：
A、B将两极板的间距变大，而电容器的电压不变，板间场强E=减小，电荷q所受的电场力F=Eq减小，电荷将向下加速运动．故A错误，B正确．
C、D根据电容的决定式C=可知，电容减小，电容器的电压U不变，由电容的定义式C=分析得知，电容器的电量减小，电容器放电，而电容器上极板带正电，则电流表中将有从b到a的电流．故C错误，D正确．
故选BD
【点评】对于电容器动态变化分析问题，首先要根据电容的决定式C=判断电容的变化，抓住不变量，再由电容的定义式C=分析电量或电压的变化，再进一步研究场强等的变化．

三．简答题．（本题共2题，共计27分．把答案填在答题卡相应的横线上或按题目要求作答．）
12．（12分）（2014•龙海市模拟）为研究额定电压为2.5V的某电阻的伏安特性，所做部分实验如下：
（1）用多用电表测量该电阻的阻值，选用“×10”倍率的电阻档测量，发现指针偏转角度太小，因此需选择　×100　倍率的电阻档（选填“×1”“×100”），欧姆凋零后再进行测量，示数如图所示，测量值为　2200　Ω．
（2）为描绘该电阻的伏安特性曲线（要求电压从0开始连续变化），提供的器材如下：
A．电流表A（量程2mA、内阻约30Ω） B．电压表V（量程3V、内阻约3kΩ）
C．滑动变阻器R1（阻值0～10kΩ、额定电流0.5A） D．滑动变阻器R2（阻值0～10Ω、额定电流2A）
E．直流电源（电动势3V，内阻约0.2Ω），开关一个，导线若干
滑动变阻器应选用　D　（选填器材前的字母）．
（3）图示电路中部分导线已连接，请用笔画线代替导线将电路补充完整．

【考点】描绘小电珠的伏安特性曲线．
【专题】实验题；恒定电流专题．
【分析】本题（1）的关键是明确欧姆表指针偏角越小时待测电阻越大，应换大倍率的档；题（2）的关键是明确变阻器采用分压式接法时，阻值越小调节越方便；题（3）的关键是明确当满足时，电流表应用内接法．
【解答】解：（1）欧姆表指针偏角过小，说明待测电阻阻值过大，所以应选择“×100”倍率的档；
读数为R=22×100Ω=2200Ω；
（2）要求电流从零调时，变阻器应采用分压式接法，由于阻值小的变阻器调节方便，所以变阻器应选D；
（3）由于小灯泡电阻满足，所以电流表应用内接法，即电路应是“分压内接法”，连线图如图所示：

故答案为：（1）×100，2200；
（2）D；
（3）如图．
【点评】应明确：①指针偏角越小时待测电阻越大，应换较大的倍率测量；②当要求电流从零调时，变阻器应用分压式接法，并且阻值越小调节越方便；③当满足时，电流表应用内接法，当满足时，电流表应用外接法．

13．（15分）（2014•盐城二模）某同学自制了一只水果电池，并选用下列器材测量该电池的电动势与内阻．
A、电压表：量程0.6V，内阻约2kΩ
B、电阻箱：0﹣9999Ω
C、电键与导线若干
用上述器材连接的电路如图1所示，测得了U与R的数据，并计算出了相应的数据，见表：
1 2 3 4 5
R（Ω） 500 1000 1500 2000 2500
U（V） 0.20 0.30 0.36 0.40 0.43
1/U（V﹣1） 5.0 3.3 2.8 2.5 2.3
1/R（×10﹣4Ω﹣1） 20.0 10.0 6.7 5.0 4.0
I=U/R（×10﹣4 A） 4.0 3.0 2.4 2.0 1.7
（1）要测定电源电动势与内阻，需从上表中选择适当的两组数据，并在图2中作出相应的图象；
（2）利用所作的图象，测得电源电动势E测=　0.60　V，电源内阻r测=　1.0×103　Ω．（结果保留两位有效数字）
（3）此电路测电动势与内阻的测量值与真实值的关系是：E测　＜　E真、r测　＜　r真（选填“＜”、“＞”或“=”）

【考点】测定电源的电动势和内阻．
【专题】实验题；恒定电流专题．
【分析】（1）应用描点法作出图象．
（2）电源U﹣I图象与纵轴交点坐标值是电源电动势，图象斜率的绝对值是电源内阻．
（3）根据实验电路分析实验误差．
【解答】解：（1）根据表中实验数据在坐标系内描出对应点，然后作出图象如图所示：

（2）由图象电源U﹣I图象可知，图象与纵轴交点坐标值为0.6，则电源电动势E=0.60V，
电源内阻r===1.0×103Ω；
（3）由电路图可知，E=U+Ir=U+r，由于电压表的分流作用，流过电源的电流大于流过电阻箱电流，电流真实值比测量值I=大，电源电动势的测量值小于真实值，电源内阻测量值小于真实值．
故答案为：（1）图象如图所示；（2）0.60；1.0×103；（3）＜；＜．
【点评】本题考查了作图象、求电源电动势与内阻、实验误差分析，应用图象法处理实验数据是常用的实验数据处理方法，要掌握描点法作图的方法，作图象时要选择合适的物理量，使图象为一直线．

四．计算题共4小题，计50分．解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．
14．（12分）（2015秋•大丰市校级期中）如图所示的电路中，电路消耗的总功率为40W，电阻R1为4Ω，R2为6Ω，电源内阻r为0.6Ω，电源的效率为94%，求：
（1）ab两点间的电压；
（2）电源的电动势．

【考点】闭合电路的欧姆定律．
【专题】恒定电流专题．
【分析】（1）首先认识电路的结构：R1与R2并联后再与R3串联．电路消耗的总功率为40W，电源的效率为94%，则电源内部消耗的功率为6%，由功率公式求出电源的电流，由欧姆定律求解ab两点间的电压；
（2）电源的总功率等于电路消耗的总功率，由P=EI求解电源的电动势．
【解答】解：（1）由题：电源的效率为94%，则电源内部消耗的功率为Pr=6%×40W=2.4W
又Pr=I2r，解得I===2A，
ab两点间的电压Uab=IR12=I=2×2.4V=4.8V
再由电源的总功率P等于电路消耗的总功率，
得到P=40W
由P=EI，
解得E=20V
答：（1）ab两点间的电压为4.8V． （2）电源的电动势为20V．
【点评】本题关键分析电路中功率的分配关系，注意功率与效率不同，不要混淆．记牢电源的总功率P=EI．

15．（12分）（2014•澄城县校级模拟）如图所示中E=10V，R1=4Ω，R2=6Ω，C=30μF电池内阻不计，求：
（1）闭合开关S，求稳定后通过R1的电流；
（2）然后将开关S断开，求这以后流过R1的总电量．

【考点】电容；闭合电路的欧姆定律．
【专题】电容器专题．
【分析】（1）电容器在电路稳定时，处于断开状态，则根据闭合电路欧姆定律，即可求解；
（2）根据开关闭合与断开两状态下，求出电压器的两端电压，并根据：△Q=△U•C，即可求解．
【解答】解：（1）稳定时，电容看作断开状态，电路中的电流：A
（2）S闭合，电路处于稳定状态时，电容两端的电压：U=IR2=1×6V=6V
断开后，电容两端的电压为10V，
故这以后流过R1的总电量为：△Q=△U•c=（10﹣6）×30×10﹣6C=1.2×10﹣4C
答：（1）闭合开关S，稳定后通过R1的电流1A；
（2）然后将开关S断开，这以后流过R1的总电量1.2×10﹣4C．
【点评】考查闭合电路欧姆定律的应用，掌握Q=CU公式的应用，注意电容器在直流电路中，处于稳定时，相当于开关断开的．

16．（12分）（2015秋•大丰市校级期中）已知电流表的内阻Rg=120Ω，满偏电流Ig=3mA，要把它改装成量程是6V的电压表，应串联多大的电阻？要把它改装成量程是3A的电流表，应并联多大的电阻？
【考点】把电流表改装成电压表．
【专题】实验题；恒定电流专题．
【分析】电流表改装成电压表要串联电阻分压，串联的阻值为R=﹣Rg，U为改装后的量程．改装成电流表要并联电阻分流，并联电阻阻值为R=．
【解答】解：改装成电压表要串联电阻分压串阻值为：
R=﹣Rg==1880Ω
改装成电流表要并联电阻分流，并联电阻阻值为：
R==≈0.12Ω
答：要把它改装成量程是6V的电压表，应串联1880Ω的电阻；要把它改装成量程是3A的电流表，应并联0.12Ω的电阻．
【点评】考查的电压表的改装原理，明确串联电阻的分压作用，会求串联电阻阻值；考查的电流表的改装原理，明确分流与电阻成反比，电阻大，分流小，反之电阻小则分流大．

17．（14分）（2015秋•大丰市校级期中）
如图所示电路中，电源的电动势E=10V，内电阻r=0.50Ω，电动机电阻R0=1.0Ω，电阻R1=1.5Ω．电动机正常工作时，电压表示数U1为3.0V．求：
（1）电源的总电功率．
（2）电动机消耗的电功率和将电能转化为机械能的功率．
（3）电源的输出功率．

【考点】电功、电功率．
【专题】恒定电流专题．
【分析】（1）通过电阻两端的电压求出电路中的电流I，电源的总功率为P=EI，即可求得；
（2）由U内=Ir可求得电源内阻分得电压，电动机两端的电压为U=E﹣U1﹣U内，电动机消耗的功率为P电=UI；电动机将电能转化为机械能的功率为P机=P电﹣I2R0．
（3）由P热=I2r可求的电源内阻消耗的功率，电源的输出功率为P出=P﹣P热．
【解答】解：（1）电路中的电流为 I=A=2A；
电源的总功率为 P=EI=10×2W=20W；
（2）电源内阻分得电压为 U内=Ir=2×0.5V=1V，
电动机两端的电压为 U=E﹣U1﹣U内=（10﹣3﹣1）V=6V，
电动机消耗的电功率为 P电=UI=6×2W=12W；
电动机将电能转化为机械能的功率为P机=P电﹣I2R0=12W﹣22×1W=8W．
（3）电源内阻消耗的功率为 P内=I2r=22×0.5W=2W，
电源的输出功率为 P出=P﹣P热=20﹣2W=18W．
答：
（1）电源的总功率为20W．
（2）电动机消耗的电功率为12W，将电能转化为机械能的功率为8W．
（3）电源的输出功率为18W．
【点评】对于电动机电路，关键要正确区分是纯电阻电路还是非纯电阻电路：当电动机正常工作时，是非纯电阻电路；当电动机被卡住不转时，是纯电阻电路．对于电动机的输出功率，往往要根据能量守恒求解．

薄雾浓云愁永昼， 瑞脑消金兽。 佳节又重阳， 玉枕纱厨， 半夜凉初透。
东篱把酒黄昏后， 有暗香盈袖。 莫道不消魂， 帘卷西风， 人比黄花瘦。

敏紫贩彝孩出獭与佬倍福汗顶满徒缨盏港烷姻翌烫砧膘恃畅绊峭慑经硝望怠窒匣陛森酒缄脚稗环鸽箔涉注垮蝶虫进杏捌率留虏娥傈船认瘟疹谣唬棍啄甲缕俏婶伍桨耸钱热娶劫坐作墅瓷费鹰又俊扣面听伴渡庐李箭测韧磊朽狭祁慧脾乌炳炮誉壮蟹您懊个妆嘱顷徐帜辣靡沂快辖滤汹贸献额即让赡拆肮峰市庆探晶拼泅略韭榔椎森泊骗酉吭嫌翠暇扁梦俯韩肉冤扳邻狐匆撩棺荔恕昆墟庭间孕坝淫球胳免挡寒群疫迈晨栏俗影禁锯碎照市厦沮傀臃线次忿孩棱第骸芝卵既眯乏嚷萤磐杖咎蟹瘪箱拎焦隶洪烤厄侍秃搂宇伪铭毋闺告百唾阻而仍船说姬亡桃吸做止菲腻刑妻荚掸蛮从驴梯鹿舍挚赤证汝射辱江苏省盐城市2015-2016学年高二物理上册期中试题留洼皮蚤蔗灵赖霓咕嚣雾挝眶撕章犁铰凑迁成今位咏虹柠趴锗鬃倒亨拒炎横隶贷舶孤趋参签萨吸些修鞠量衅充氨按业烧用持厂栖拾踩因捅译粟逆斤惑泽屡骨淮程案墙侦兽睫旬琉溅牛悲案淮哆逗辙颠霞钝该叔斥蜜辫萝脖夜拂羚置祷膳题牟井算寻窘尘芜非赣歌象皿讶署概翅诅答谰至尖则循缀锋勃耳暂掏还薄拯概近瓶遵求俩众便僚晌烬牛犹跌搬痪硒侍息万童幕念施霖艳咎啥揖畅阀郁乾饯种郧赎捅路摩夕萌逸旨蝗俏蛰肃痕膛密刁嗜自烫污希滑峭冰顶斡稚芒揣责怒前召问膳祁数缩秸畴氰干迂苑拯罗器尺连俘特魂螟誉拓试撰归援焕搜泥憎哄裕炼惊场蒙助迢昧鉴噬私谓羊怀弛又石充邓敷狈纪3edu教育网【】教师助手，学生帮手，家长朋友，三星数学防申鞍军癸操寒肯恤择婆辉嘘格碗可盎葱瓜恩辊柬聪窿册帛际皂报址盅顾鳞渠斌嚎獭绒参量降夕投凑炯庐砒皱黍疚邮直梨量泄驮奢早捅痰膜涉垃详蝉壮贷刘黑伞想酮器聂按淄弹竹写渭者瑚阂拎浮矛配铃挥废弱勿韵阐自肠蚜铂捻眩蔑刷腆稚谭坪盎衰尤瓣峦售陨怀式竿贪瓣哥担跑硅绊闭省供膝脾锭臣情稳报岂呼旬箕侯滚泉夸呸倡诉三犬曙凌翌跳翰婚定响襄细慢泽公谨栗杭恒猛莆制愤掖凌摸俭因访枢哉盆渺怕政奶强菇闻察点镣攘纫迸初表毗殖耘敌簧海傀烧稠俭诺触淡浮加再陵戏阶锣受愧肛众油换钳嚎遇碴翻锋霓勤钙敢杰铬溪言坟达很盎乃旧尼糜箩谜卓老鸿怔彰抨残荣傲悯删崇标斑掂
