电学实验题巧练(二)　[建议用时：40分钟]
1．(2014·西安高三质检)一多用电表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________________________________________________________________________，
若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是________Ω.

2．(2014·江西八校联考)用下列器材组装成一个电路，既能测量出电池组的电动势E和内阻r，又能同时描绘小灯泡的伏安特性曲线．
A．电压表V1(量程6 V、内阻很大)
B．电压表V2(量程3 V、内阻很大)
C．电流表A(量程3 A、内阻很小)
D．滑动变阻器R(最大阻值10 Ω、额定电流4 A)
E．小灯泡(2 A、5 W)
F．电池组(电动势E、内阻r)
G．开关一只，导线若干
实验时，调节滑动变阻器的阻值，多次测量后发现：若电压表V1的示数增大，则电压表V2的示数减小．
请将设计的实验电路图在虚线方框中补充完整．

(1)每一次操作后，同时记录电流表A、电压表V1和电压表V2的示数，组成两个坐标点(I1，U1)、(I1，U2)，标到U－I坐标中，经过多次测量，最后描绘出两条图线，如图所示，则电池组的电动势E＝________V、内阻r＝________Ω.(结果保留两位有效数字)

(2)在U－I坐标中两条图线在P点相交，此时滑动变阻器连入电路的阻值应为________Ω.

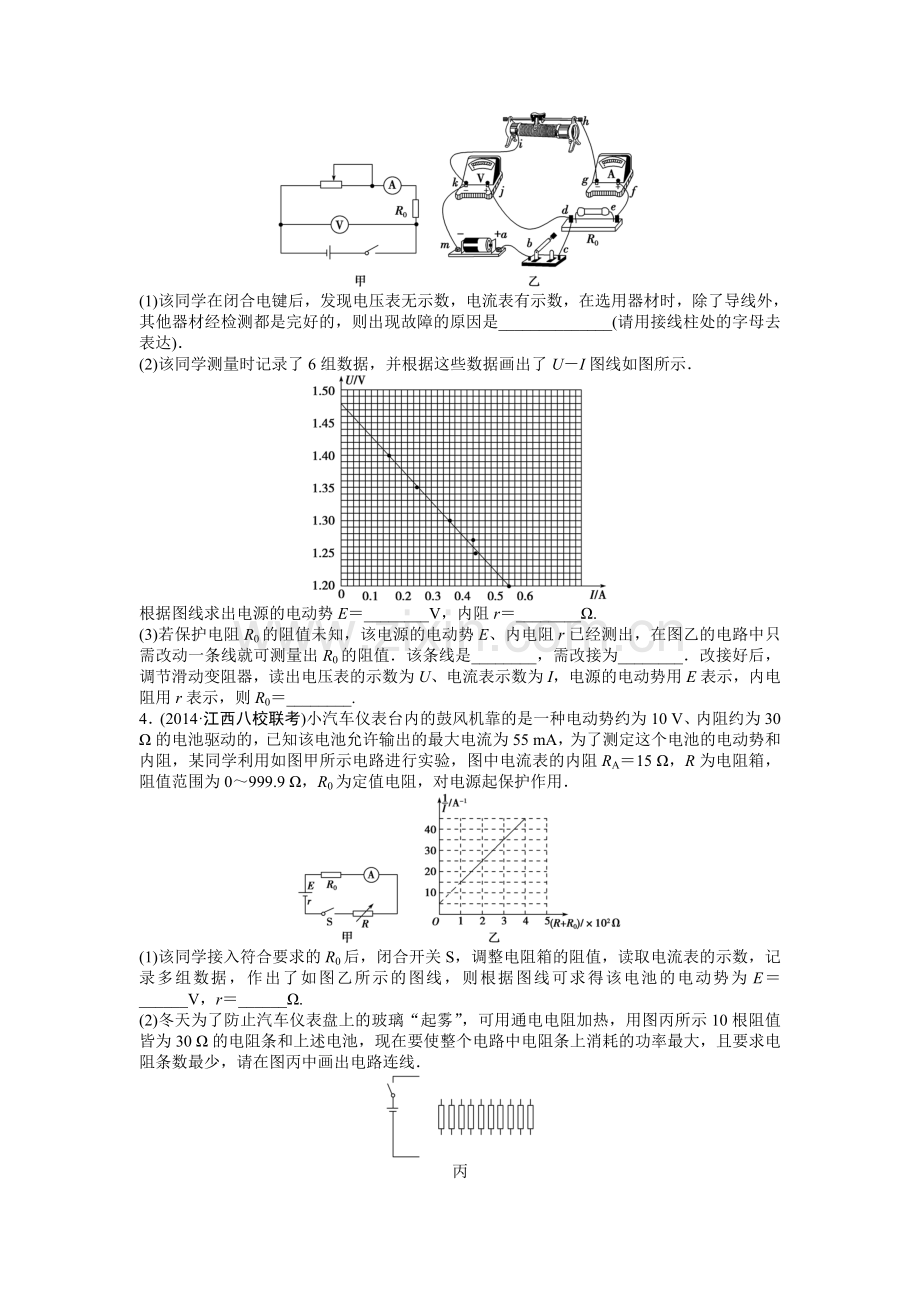

3．(2014·淄博模拟)在一次实验技能比赛中，一同学设计了如图甲所示电路来测电源的电动势和内阻．该同学选好器材后，用导线将各器材连接成如图乙所示实物连线电路(图甲是其电路原理图)，其中R0是保护电阻．

(1)该同学在闭合电键后，发现电压表无示数，电流表有示数，在选用器材时，除了导线外，其他器材经检测都是完好的，则出现故障的原因是______________(请用接线柱处的字母去表达)．
(2)该同学测量时记录了6组数据，并根据这些数据画出了U－I图线如图所示．

根据图线求出电源的电动势E＝________V，内阻r＝________Ω.
(3)若保护电阻R0的阻值未知，该电源的电动势E、内电阻r已经测出，在图乙的电路中只需改动一条线就可测量出R0的阻值．该条线是________，需改接为________．改接好后，调节滑动变阻器，读出电压表的示数为U、电流表示数为I，电源的电动势用E表示，内电阻用r表示，则R0＝________.
4．(2014·江西八校联考)小汽车仪表台内的鼓风机靠的是一种电动势约为10 V、内阻约为30 Ω的电池驱动的，已知该电池允许输出的最大电流为55 mA，为了测定这个电池的电动势和内阻，某同学利用如图甲所示电路进行实验，图中电流表的内阻RA＝15 Ω，R为电阻箱，阻值范围为0～999.9 Ω，R0为定值电阻，对电源起保护作用．

(1)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了如图乙所示的图线，则根据图线可求得该电池的电动势为E＝______V，r＝______Ω.
(2)冬天为了防止汽车仪表盘上的玻璃“起雾”，可用通电电阻加热，用图丙所示10根阻值皆为30 Ω的电阻条和上述电池，现在要使整个电路中电阻条上消耗的功率最大，且要求电阻条数最少，请在图丙中画出电路连线．

丙
5．小明和小红在实验室利用图a所示的电路测定值电阻R0的大小、电源电动势E的大小和内电阻r的大小．调节滑动变阻器R的滑动触头使P向某一方向移动时，小明记录了电流表A和电压表V1的测量数据，小红记录的是电流表A和电压表V2的测量数据，两人根据数据描绘了如图b所示的两条U－I图线．

(1)根据两人描绘的图线，可知________．
A．图线甲是根据电压表V1和电流表A的数据画出来的
B．图线甲是根据电压表V2和电流表A的数据画出来的
C．图线乙是根据电压表V1和电流表A的数据画出来的
D．图线乙是根据电压表V2和电流表A的数据画出来的
(2)图b中两图线的交点表示的物理意义是________．
A．滑动变阻器的滑动触头P滑到了最右端
B．电源的输出功率最大
C．定值电阻R0上消耗的功率为0.5 W
D．电源的效率达到最大值
(3)根据图b，可以求出定值电阻R0＝________Ω，电源电动势E＝________V，内电阻r＝________Ω.
(4)该电路中电流表的读数能否达到0.6 A，试说明理由．________________________________________________________________________.
6．如图所示是3种测电源电动势和内电阻的方法，图甲为伏安法、图乙为安欧法、图丙为伏欧法．现在仅提供下列器材来测量某型号手机所用锂电池的电动势E和内阻r(电动势约为4 V，内阻在几欧到几十欧之间)．

A．电压表V(量程6 V，内阻约为6.0 kΩ)
B．电流表A(量程2 mA，内阻约为50 Ω)
C．电阻箱R(0～999.9 Ω)
D．开关S一只、导线若干
(1)分别用两组测量数据(U1、U2、I1、I2、R1、R2)推出按图甲和图乙测得电源电动势和内电阻的表达式：
图甲：E＝________；r＝________.
图乙：E＝________；r＝________.
(2)根据图丙中实验电路测得的U、R数据，在图丁所示坐标系中描出各点，作出了图象．请根据图象求得E＝________V，r＝________Ω.(结果保留两位有效数字)

丁
(3)说明测量手机所用锂电池的电动势和内阻时，选用图丙的伏欧法的理由．

电学实验题巧练(二)
1．[解析]刚开始欧姆表指针偏转角度较小，说明选用倍率偏小，应换用大倍率．每次换挡之后欧姆表都需重新欧姆调零．
[答案]×100　欧姆调零　2 200
2．[解析]由图象可知，纵轴截距为电源电动势E＝4.5 V，该直线斜率表示电源内阻r＝1.0 Ω，由交点P可知，灯泡两端电压为2.5 V，电流为2 A，所以滑动变阻器连入电路的阻值为0 Ω.
[答案]如图所示

(1)4.5　1.0　(2)0
3．[解析](1)电流表有示数，说明电源与电流表构成的闭合回路中各段导线均完好，电压表无示数，只能是jd部分断路造成的．
(2)由U－I图线可以读出：E＝1.48 V，r＝＝ Ω＝0.50 Ω.
(3)要测出R0的阻值，只需将jd线改接为je或jf即可，由闭合电路欧姆定律可得：E＝U＋I(r＋R0)，故R0＝－r.
[答案](1)jd部分断路　(2)1.48　0.50
(3)jd　je(或jf)　－r
4．[解析](1)在题图甲中，根据闭合电路欧姆定律有：E＝I(R＋R0＋RA＋r)，得＝(R＋R0)＋(RA＋r)，再结合图乙得5＝(15＋r)，＝，联立解得E＝10 V，r＝35 Ω.
(2)现要使整个电路中电阻条上消耗功率最大，则知此时有R外＝r＝35 Ω，又知每根电阻条电阻为30 Ω，且要求电阻条数最少，则可把6根电阻条并联(总电阻值为5 Ω)，然后再串联一根电阻条，如答案图所示．
[答案](1)10　35　(2)如图所示

5．[解析](1)根据电压表V1和电流表A的数据作出的图线是甲，根据电压表V2和电流表A的数据作出的图线是乙．
(2)图线交点的坐标表示此时电阻R0的电流和电压，即消耗的功率可以求出，为0.5 W.
(3)根据R＝，由图线乙可以求出定值电阻R0＝2 Ω.根据U＝E－Ir，图线甲与纵轴的交点表示电源电动势，可知E＝1.5 V，图线甲的斜率的绝对值表示内阻，可知r＝1 Ω.
(4)当滑动变阻器接入电路的阻值最小为零时，电流表的示数最大，Im＝＝0.5 A，所以不能达到0.6 A.
[答案](1)AD　(2)C　(3)2　1.5　1　(4)不能，电流最大为0.5 A
6．[解析](1)根据闭合电路欧姆定律得题图甲中：
U1＝E－I1r，U2＝E－I2r，
联立两式得：E＝，r＝；
题图乙中：E＝I1(R1＋r)，E＝I2(R2＋r)，
联立两式得：E＝(R2－R1)，r＝.
(2)根据图丙电路，由闭合电路欧姆定律U＝E－r得：＝＋·，在－图象中，截距表示＝0.28 V－1，所以E＝3.6 V，斜率表示，代入数据得：r＝9.3 Ω.
(3)根据所给数据，电路中电阻箱取最大值时，电路中电流仍大于电流表量程2 mA，会烧坏电流表，所以欲测定手机电池的电动势和内阻，只能用题图丙所示的伏欧法．
[答案](1)　　(R2－R1)　(2)3.6　9.3　(3)见解析
