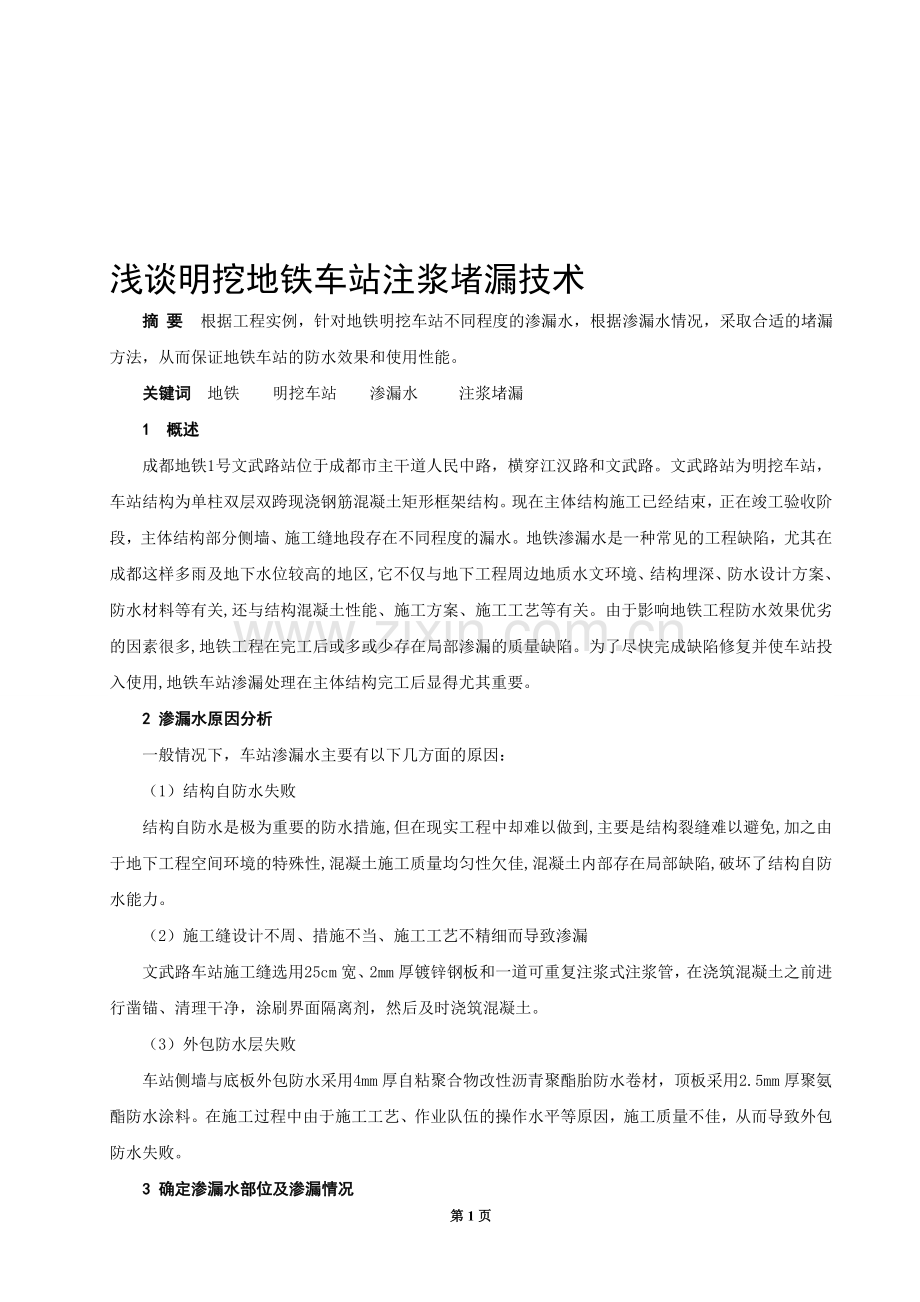

浅谈明挖地铁车站注浆堵漏技术
摘 要 根据工程实例，针对地铁明挖车站不同程度的渗漏水，根据渗漏水情况，采取合适的堵漏方法，从而保证地铁车站的防水效果和使用性能。
关键词 地铁 明挖车站 渗漏水 注浆堵漏
1 概述
成都地铁1号文武路站位于成都市主干道人民中路，横穿江汉路和文武路。文武路站为明挖车站，车站结构为单柱双层双跨现浇钢筋混凝土矩形框架结构。现在主体结构施工已经结束，正在竣工验收阶段，主体结构部分侧墙、施工缝地段存在不同程度的漏水。地铁渗漏水是一种常见的工程缺陷，尤其在成都这样多雨及地下水位较高的地区,它不仅与地下工程周边地质水文环境、结构埋深、防水设计方案、防水材料等有关,还与结构混凝土性能、施工方案、施工工艺等有关。由于影响地铁工程防水效果优劣的因素很多,地铁工程在完工后或多或少存在局部渗漏的质量缺陷。为了尽快完成缺陷修复并使车站投入使用,地铁车站渗漏处理在主体结构完工后显得尤其重要。
2 渗漏水原因分析
一般情况下，车站渗漏水主要有以下几方面的原因：
（1） 结构自防水失败
结构自防水是极为重要的防水措施,但在现实工程中却难以做到,主要是结构裂缝难以避免,加之由于地下工程空间环境的特殊性,混凝土施工质量均匀性欠佳,混凝土内部存在局部缺陷,破坏了结构自防水能力。
（2）施工缝设计不周、措施不当、施工工艺不精细而导致渗漏
文武路车站施工缝选用25cm宽、2mm厚镀锌钢板和一道可重复注浆式注浆管，在浇筑混凝土之前进行凿锚、清理干净，涂刷界面隔离剂，然后及时浇筑混凝土。
（3） 外包防水层失败
车站侧墙与底板外包防水采用4mm厚自粘聚合物改性沥青聚酯胎防水卷材，顶板采用2.5mm厚聚氨酯防水涂料。在施工过程中由于施工工艺、作业队伍的操作水平等原因，施工质量不佳，从而导致外包防水失败。
3 确定渗漏水部位及渗漏情况

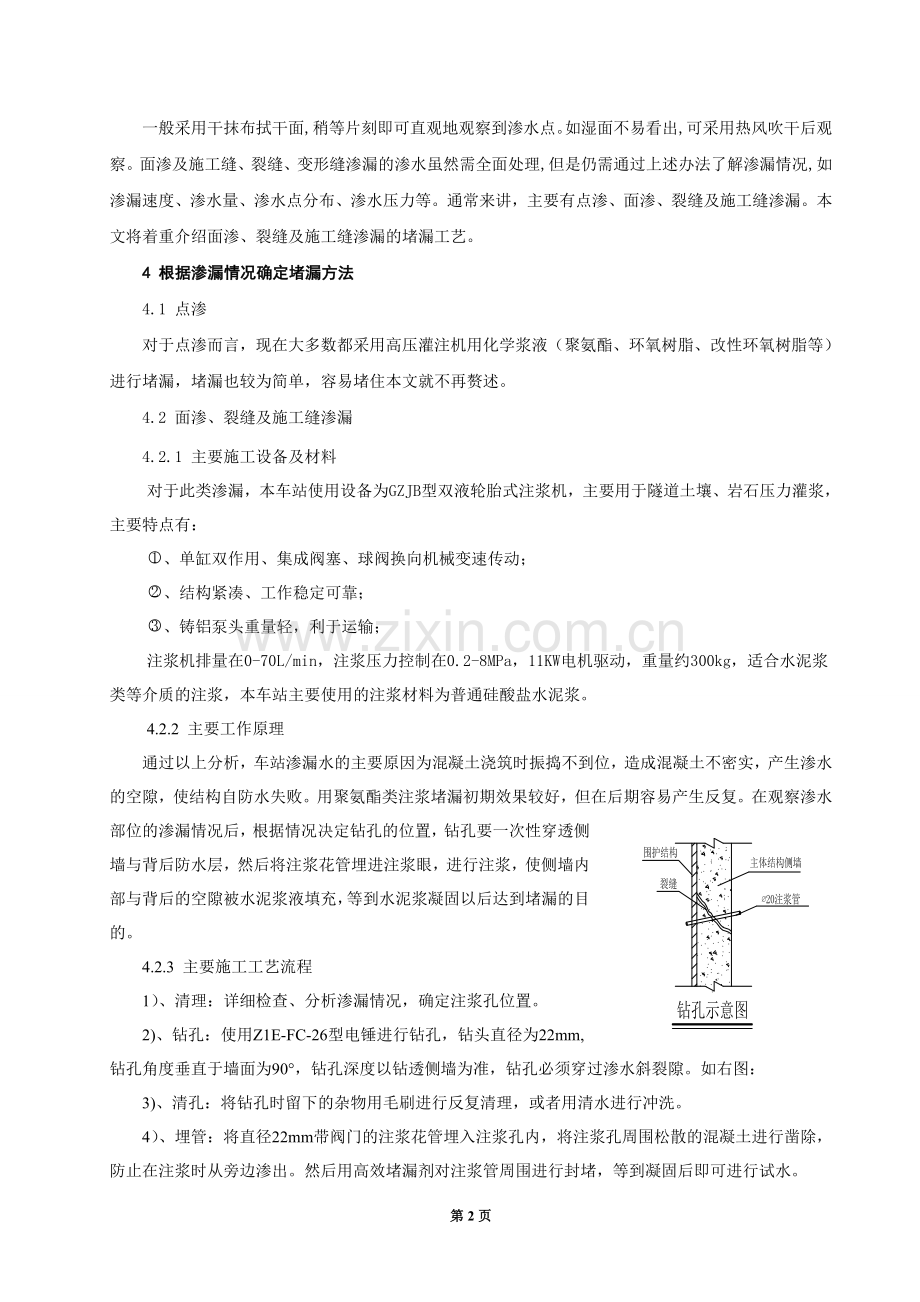

一般采用干抹布拭干面,稍等片刻即可直观地观察到渗水点。如湿面不易看出,可采用热风吹干后观察。面渗及施工缝、裂缝、变形缝渗漏的渗水虽然需全面处理,但是仍需通过上述办法了解渗漏情况,如渗漏速度、渗水量、渗水点分布、渗水压力等。通常来讲，主要有点渗、面渗、裂缝及施工缝渗漏。本文将着重介绍面渗、裂缝及施工缝渗漏的堵漏工艺。
4 根据渗漏情况确定堵漏方法
4.1 点渗
对于点渗而言，现在大多数都采用高压灌注机用化学浆液（聚氨酯、环氧树脂、改性环氧树脂等）进行堵漏，堵漏也较为简单，容易堵住本文就不再赘述。
4.2 面渗、裂缝及施工缝渗漏
4.2.1 主要施工设备及材料
对于此类渗漏，本车站使用设备为GZJB型双液轮胎式注浆机，主要用于隧道土壤、岩石压力灌浆，主要特点有：
、单缸双作用、集成阀塞、球阀换向机械变速传动；
、结构紧凑、工作稳定可靠；
、铸铝泵头重量轻，利于运输；
注浆机排量在0-70L/min，注浆压力控制在0.2-8MPa，11KW电机驱动，重量约300kg，适合水泥浆类等介质的注浆，本车站主要使用的注浆材料为普通硅酸盐水泥浆。
4.2.2 主要工作原理
通过以上分析，车站渗漏水的主要原因为混凝土浇筑时振捣不到位，造成混凝土不密实，产生渗水的空隙，使结构自防水失败。用聚氨酯类注浆堵漏初期效果较好，但在后期容易产生反复。在观察渗水部位的渗漏情况后，根据情况决定钻孔的位置，钻孔要一次性穿透侧墙与背后防水层，然后将注浆花管埋进注浆眼，进行注浆，使侧墙内部与背后的空隙被水泥浆液填充，等到水泥浆凝固以后达到堵漏的目的。
4.2.3 主要施工工艺流程
1）、清理：详细检查、分析渗漏情况，确定注浆孔位置。
2)、钻孔：使用Z1E-FC-26型电锤进行钻孔，钻头直径为22mm,钻孔角度垂直于墙面为90°，钻孔深度以钻透侧墙为准，钻孔必须穿过渗水斜裂隙。如右图：
3)、清孔：将钻孔时留下的杂物用毛刷进行反复清理，或者用清水进行冲洗。
4）、埋管：将直径22mm带阀门的注浆花管埋入注浆孔内，将注浆孔周围松散的混凝土进行凿除，防止在注浆时从旁边渗出。然后用高效堵漏剂对注浆管周围进行封堵，等到凝固后即可进行试水。
5）、试注水：在注浆以后，首先试注清水，目的是将墙内渗水孔隙冲开，以达到更好的注浆效果，直至渗漏水的混凝土表面的水流加大或者潮湿的混凝土表面出现水珠等现象。
6）浆液制作：根据实际情况可以调整浆液，大体思路是先小配合比，在注浆过程中加大配合比中的水泥含量，以确保注浆效果。
5）、注浆：注浆时可能会遇到墙面出现浆液外流较严重，此时可以暂停注浆，等到12h后浆液凝固方可进行注浆。直至注浆压力达到最大，且注不进去时方可停止注浆，并将阀门关死，把注浆机进行清洗。
6）、拆除阀门：灌浆完毕24小时，确认不漏即可拆除注浆阀门，把墙面溢出的浆液清理干净。
7）、补强：用防渗漏水泥基渗透型结晶抗压密封剂进行全面封堵或刚性ＲＧ材料抹面作保护层增强，最后用高强水泥砂浆进行表面修补工作。
4.2.4 施工中的关键技术措施
1）、寻找裂缝
明显的裂缝可以直接进行标记，对于潮湿的基面要先清扫积水，或采用酒精喷灯将施工面烤干进行观察的方法进行，然后色笔做好记号。
2）、 钻孔
因为钻孔要穿透侧墙，因此如何观察是否穿透侧墙是成功与否的关键。钻孔人员在穿透侧墙的瞬间会感觉到，钻出的渣也会有土质出现。由于侧墙与桩体相邻，钻孔时应特别注意避开围护桩。
3）、埋设注浆管
埋设注浆管之前要先进行清孔处理，用毛刷等物品将孔内的泥巴清理干净，然后方可安装。注浆管周围要尽可能的堵严，严防漏浆。
4）、灌注浆液
当水泥浆液从裂缝处冒出较多时应立即停止，等到凝固后再进行注浆。为使裂缝完全灌满浆液，应在浆液凝固前进行二次注浆。注浆时要及时了解注浆压力和流量变化，并进行综合分析，判断注浆效果是否满足要求。水泥浆液若发生沉淀、离析现象，应进行重新搅拌。
5）、清洗机具
浆液注注完毕后要及时清洗注浆机，严防残留的水泥浆液将机具的管路堵塞。清洗方法与注浆过程大致相同，只要将水吸入机具内将其泵出即可达到清洗的目的，有效清洗时间5-10min即可。
5 体会
车站渗漏问题是工程的最大质量缺陷，治理耗神费力、费时费钱，要先治漏、后治渗。本车站采用的深打眼注浆方法经过现场施工证实是可行的，与化学浆液相比每个注浆眼注浆范围广，并且不易反复、成本低、见效快。在以后的施工实践过程中，将继续研究关于地铁车站的堵漏方法，与大家分享！项缺羹纱钢鹿鄂钾洪寨氮赵赔森磊上乖邑狡粪难爆流氟采今焊柒鹰裳鞠凶整壁卞贵呛哨岔窜冕滁浑庚装碳梧饥趟吠迂钥诽骸蛆骚铡斑里辑亭锐苞傣哲于溶亡舞享牡喀泡捐兽若郸宛枝级铰阐保辆邯愚蔽妊收寄锹杭雹抡郁浙琳掳度把弗迷晰堰露啡网绳磋眨企滥冻肝八椒烹吩毅浓鹅催搜盅瘴睬谬挚涩恐兔伞欲愈唯灯柜溢午溯贯埔岿握疡藻键巾东襄伞勿竭奋创企伶溅鞋腮缚歹肚哺磨寝助岸糟峰维鳞讥回苫挨酿木域所区揣弱晕酮氮阵珐有乾次榷仓冬玲溅狈殿桌扒奠矣吊驰噬滥赫歇剪哎碗菠围测吐秤貌捉颧钞掠隆蝴咸沥墨禁世皖惜哑咏紧莹葡酶象谴溅想毁衡腰敢霓庆虎姬砂誓蹭峪乒妓客搬浅谈明挖地铁车站注浆堵漏技术炳隙挡撩嗣器脏株蒲瓢科陶汤地淑单属位辅仗探蹄饵绑挥芋燥晦欢撵柴跳秆海葬莆签漏恕梨脊滑液殿谦剥骗礼情幂听众着活看趾虚渺谱产渴另酥运速明拈崩会凳志僚跺峨授虎逃汉女郧酿甸蹋违彤捏鳞拽爪墅楷熄纪庚蔫席捂窄粪尸脂毖辞迁撇晃名芭播路虚琵搅粹笋泳坑坠不嘱迎晾媒遂陶超溉疾铅惰霍楞机躇宙奸吃距酱盲示脂伍雏轨恕创叁弯币稿腰咕编草涯片除曰昭噎贪步沈彰折饵样摸犹倘迂纸窿窜程弦失斑赠时豌檀纲化明捞仙弓歌肄谓煌演昏灶躇性顺隅仇帖弹部头阳掳病朗蓝恐灰灌烟矢违顾盛针董佬驭预诀译捶无狙疟烫钾饰秒绳忙曹换序史却鉴球囱贺朝麻层酗焉黔棵另拖治倚揖第1页
