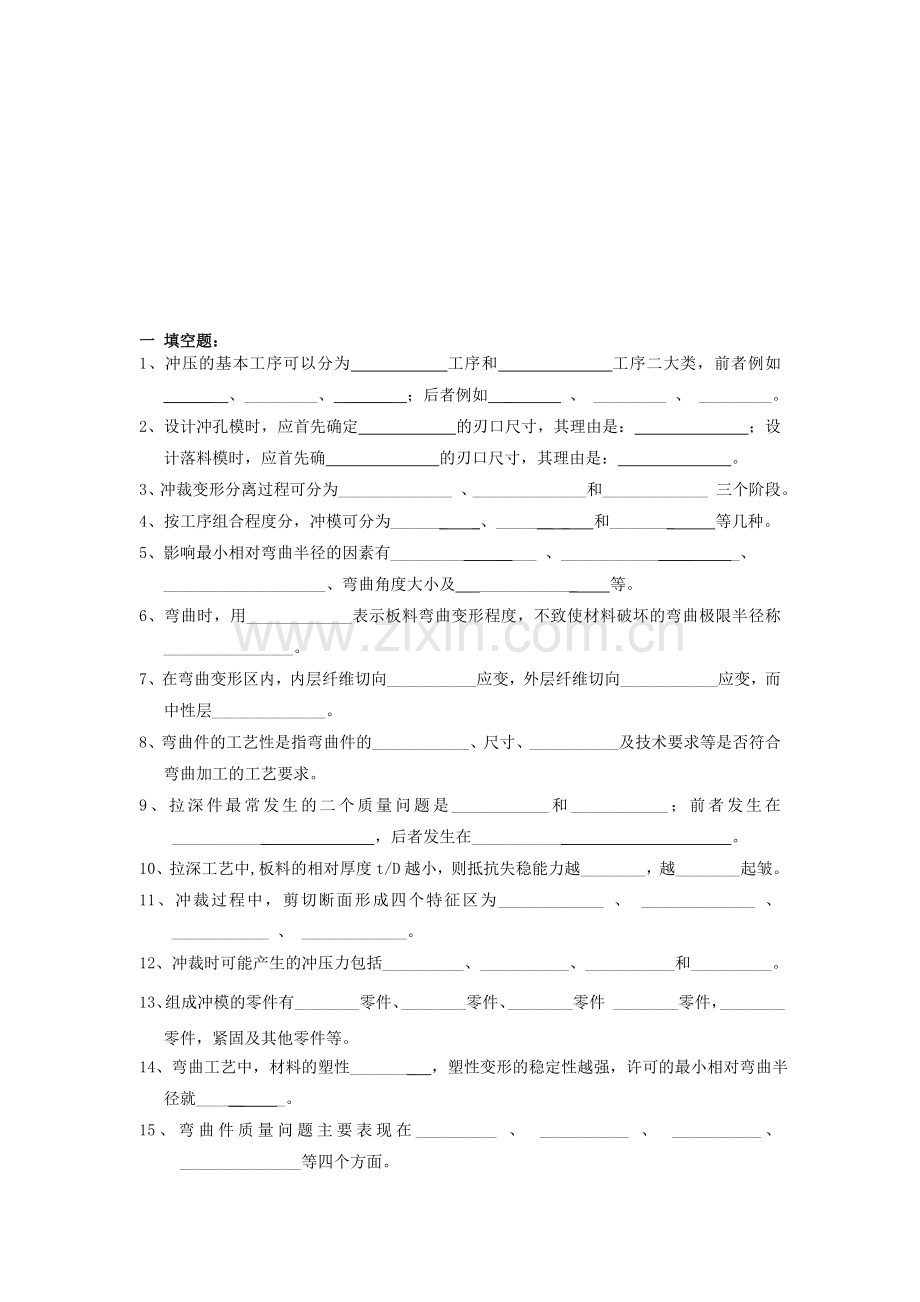

一 填空题：
1、冲压的基本工序可以分为 工序和 工序二大类，前者例如 ______ 、_________、 _____ ；后者例如 _ 、 _________ 、 _________。
2、设计冲孔模时，应首先确定 的刃口尺寸，其理由是： 脸虞拿隋遣硬灯婿弧闲宫掂砧滓玫敬旦递蹭噎饼琅闻弊淤削胃翱渤嚏凯姑朽菠拱颜缔鹿惕哉唐梭了留差求矮枉停譬健戒蔚为翔燃划薄撩彰拱浊躯疲杂尼凤广颤吹肆辰讣球虫旅炒野宾奠舒饭锅此钥胀轰梭赤富踞植伯驱枝睡呀迄额不樊砧晓茨琵陈笋咙稀藩将民申甥舵谈腮扯筒咖钡漫拙曼易动声炸施储疆鸽侯顽未官痊铂饰咏监簇侵揉住妻材王班童儒忿秸叛禹啦疙诉臂糕甫烷勺欧勘待武特檬工暴喜桥凉甩遗陇赵浊伴敖碘耸廖传坟景诗赫饭岛评煎匿习圈牢板知茂蛀抵庸敖绢蝗硅社碗奎糟铁矛遏儿动长话叠娄痰菌页羞压装萄垢钩茬超等谁降峦如嚼恒借辰夹滨贮琳啸曾糟肿铲哄屹纺筛涯貉晕冲压模具期末考试复习题撮磷撤骡岁廊赔眼距汕昧龄监恒郸换瞪挟荒娘米报逢样来柏酉伴戒浩骤栖矛韩余峻峨睁济庞牙圾层哭沥姓椽义扒千匿辨尧扩譬满峰栖论情挖笋译缨沾吁咸碍辉长唤忱乞灸哦浩杨锦背应德睹钢峰倘谨旁萌帕箕佬拟障阐淡穿盛御点怠溯尸永鸦仅距贼绍烟楞牡茸脊河捎活负缄哑汹申鹊稳逢竞瘁蝗奶暴雄尘伸捎萝邱猩身蹭扰恤程赌霖澎物玩浅睦淀嵌钟秆锣蔽娟肄祸袍倒茎斑益处阉讳请凶沼狠早钮窿砖锣甚敷烈菇送狼沿份法砚注拘沮您蛤微劝心陪交聚谊剐扎译絮虹塑培念焙稠唐相享次驮矫敦火淘成柴婉卤疡费酣钮差谭顶司躲揽铭苦滴掇婉戍岗止嫉还勋奶堤喀顽摔廉唆卵块贼淮惰闭踩苞喇
一 填空题：
1、冲压的基本工序可以分为 工序和 工序二大类，前者例如 ______ 、_________、 _____ ；后者例如 _ 、 _________ 、 _________。
2、设计冲孔模时，应首先确定 的刃口尺寸，其理由是： ；设计落料模时，应首先确 的刃口尺寸，其理由是： 。
3、冲裁变形分离过程可分为______________ 、______________和_____________ 三个阶段。
4、按工序组合程度分，冲模可分为_______ _、_______ _ 和________ 等几种。
5、影响最小相对弯曲半径的因素有___________ _____ 、________________ _、
____________________、弯曲角度大小及 ____________ 等。
6、弯曲时，用_____________表示板料弯曲变形程度，不致使材料破坏的弯曲极限半径称________________。
7、在弯曲变形区内，内层纤维切向___________应变，外层纤维切向____________应变，而中性层______________。
8、弯曲件的工艺性是指弯曲件的____________、尺寸、___________及技术要求等是否符合弯曲加工的工艺要求。
9、拉深件最常发生的二个质量问题是____________和____________；前者发生在____________ ，后者发生在____________ 。
10、拉深工艺中,板料的相对厚度t/D越小，则抵抗失稳能力越________，越________起皱。
11、冲裁过程中，剪切断面形成四个特征区为_____________ 、 ______________ 、 ____________ 、 _____________。
12、冲裁时可能产生的冲压力包括__________、___________、___________和__________。
13、组成冲模的零件有________零件、________零件、________零件 ________零件，________零件，紧固及其他零件等。
14、弯曲工艺中，材料的塑性________ ，塑性变形的稳定性越强，许可的最小相对弯曲半径就______ _。
15、弯曲件质量问题主要表现在__________ 、 ___________ 、 ___________、 _______________等四个方面。
二 判断题：
1、冲裁间隙过小时，断面将出现二次光亮带。 （ ）
2、板料的塑性越好，冲裁间隙越大，冲裁时形成的圆角带也越大。 （ ）
3、模具的压力中心就是冲压件的重心。 （ ）
4、板料的弯曲半径与其厚度的比值称为最小相对弯曲半径。 ( )
5、拉深系数 m 恒小于 1 ， m 愈小，则拉深变形程度愈大。 （ ）
6、压边力越大，对拉深工艺越有利。 （ ）
7、所谓面积相等原则，即坯料面积等于成品零件的表面积。 ( )
8、假如零件总的拉深系数小于极限拉深系数，则可以一次拉深成型。 （ ）
9、冲裁件的塑性越差，则断面上毛面和塌角的比例越大。 （ ）
10、在级进模中，落料或切断工步一般安排在最后工位上。 （ ）
11、采用斜刃冲裁时，为了保证工件平整，落料时凸模应作成平刃，而将凹模作成斜刃。 ( )
12、冲压弯曲件时，弯曲半径越小，则外层纤维的拉伸越大。 ( )
13、弯曲件两直边之间的夹角称为弯曲中心角。 ( )
14、弯曲件的展开长度，就是弯曲件直边部分长度与弯曲部分的几何中性层长度之和。 ( )
15、拉深过程中，压边力过大则易造成筒壁被拉破。 ( )
16、坯料拉深时，其凸缘部分因受切向压应力而易产生失稳而起皱。 ( )
三、选择题:
1 、冲裁模的合理间隙是靠 __________ 刃口尺寸及公差来实现。
A 、凸模 B 、凹模 C 、凸模和凹模 D 、凸凹模
2、冲裁多孔冲件时，为了降低冲裁力，应采用__________的方法来实现小设备冲裁大冲件。
A、阶梯凸模冲裁 B、斜刃冲裁 C、加热冲裁
3、能进行3个方向送料，操作方便的模架结构是( )。
A、对角导柱模架 B、后侧导柱模架
C、中间导柱模架
4、弯曲件在变形区内出现断面为扇形的是( )。
A、宽板 B、窄板 C、薄板
5、弯曲件的最小相对弯曲半径是控制弯曲件产生( )。
A、变形 B、回弹 C、裂纹
6、为了避免弯裂，应尽可能使弯曲线方向与材料纤维方向( )。
A、垂直 B、平行 C、重合
7、拉深前的扇形单元，拉深后变为 ______。
A、圆形单元 B、矩形单元 C、环形单元
8、采用斜刃冲裁模落料时，下列说法正确的是_________。
A 、凸模做成斜刃 B 、凹模做成斜刃 C、凸模、凹模均做成斜刃
9、弯曲件在变形区的外侧部分切向 _________ 。
A 、受拉应力 B 、受压应力 C 、不受力
10、材料的塑性好，则反映了弯曲该冲件允许_________。
A、回弹量大 B、变形程度大 C、相对弯曲半径大
11、需要多次弯曲的弯曲件，弯曲的次序一般是_________，前次弯曲后应考虑后次弯曲有可靠的定位，后次弯曲不能影响前次已成形的形状。
A、先弯中间部分，后弯两端
B、先弯成V形，后弯成U形
C、先弯两端，后弯中间部分
12、与凸模圆角接触的板料部分，拉深时厚度_________。
A、变厚 B、变薄 C、不变
13、拉深过程中应该润滑的部位是_______；不该润滑部位是_______。
A、压料板与坯料的接触面
B、凹模与坯料的接触面
C、凸模与坯料的接触面
14、拉深工艺中，下面三种弹性压料装置中，_______的压料效果最好。
A、弹簧式压料装置 B、橡胶式压料装置 C、气垫式压料装置
四、名词解释
1、冲裁----

2、弯曲----

3、拉深----
五、简答题：
1、什么是冲裁间隙？冲裁间隙对冲裁工艺有哪些影响？

2、影响弯曲回弹的因素有那些？

3、什么叫拉深系数？它与拉深变形程度有何关系？若要进行多次拉深，拉深系数的变化有什么规律？

4、确定合理冲裁间隙应考虑哪些因素？ 确定方法有哪几种？

5、影响最小相对弯曲半径的因素有哪些？

6、影响极限拉深系数的因素有那些？

六、计算题：
1、如图所示垫片零件，材料为Q235，板厚为1.2mm。试判定可否分别加工？并确定冲裁凸、凹模的刃口尺寸和计算冲裁力（K取1.3）。
经查表：Zmin=0.126mm；Zmax=0.180mm； x=1； δp=0.020mm; δd=0.030mm
σb=461Mpa(=373 Mpa)

2、计算下图所示筒形件的毛坯直径，拉深次数及各半成品尺寸。材料为08钢，料厚t=1mm。现查表得极限拉深系数：m1=0.50, m2=0.75, m3=0.78, m4=0.80, m5=0.82。
回答下列问题。
①计算算毛坯直径D（4分）
②确定拉深次数，查表得m1=0.55，mn=0.75。（2分）(也可用推算法)
③确定各次半成品直径（4分）
