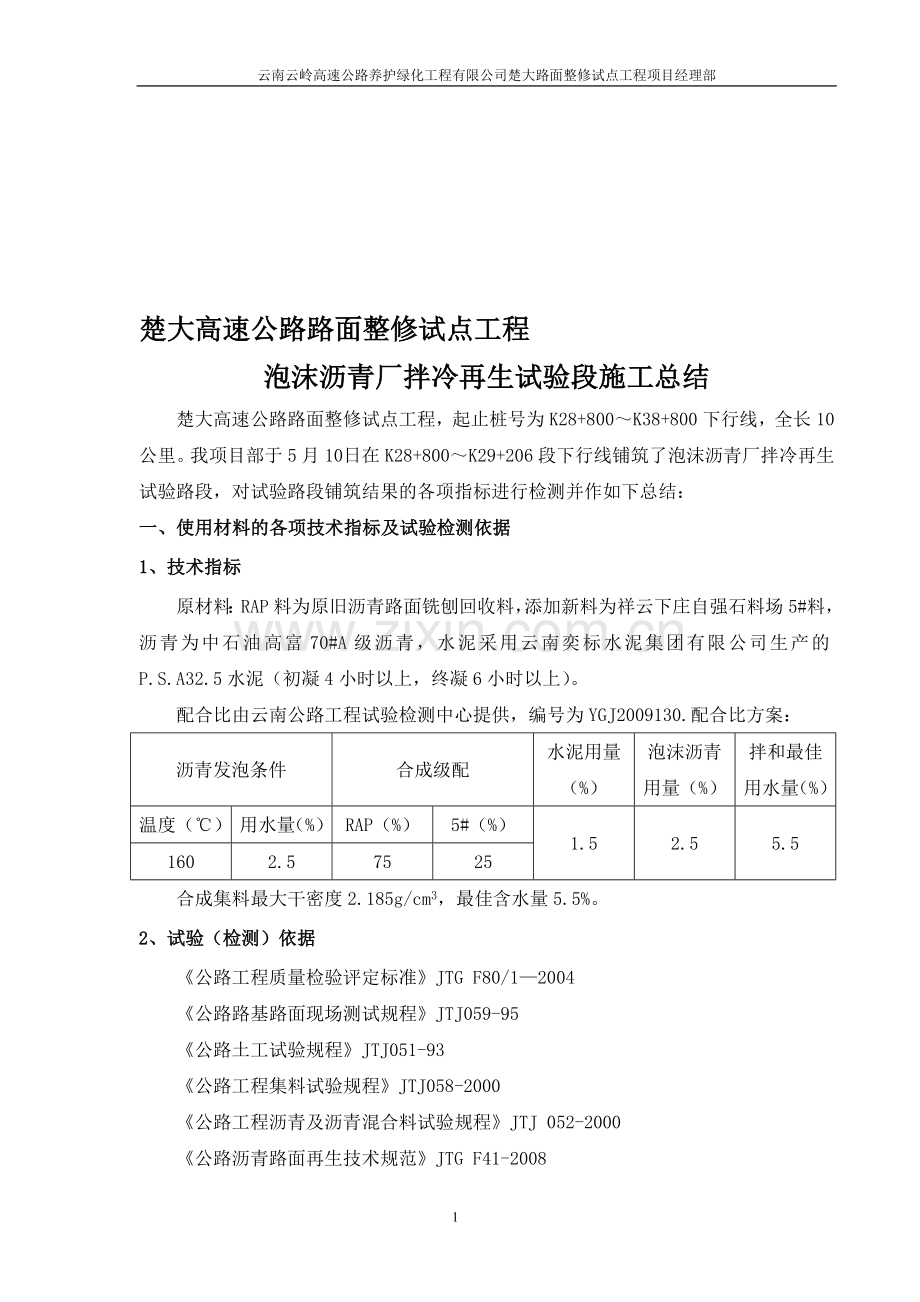

楚大高速公路路面整修试点工程
泡沫沥青厂拌冷再生试验段施工总结
楚大高速公路路面整修试点工程，起止桩号为K28+800～K38+800下行线，全长10公里。我项目部于5月10 日在K28+800～K29+206段下行线铺筑了泡沫沥青厂拌冷再生试验路段，对试验路段铺筑结果的各项指标进行检测并作如下总结：
一、使用材料的各项技术指标及试验检测依据
1、技术指标
原材料：RAP料为原旧沥青路面铣刨回收料，添加新料为祥云下庄自强石料场5#料，沥青为中石油高富70#A级沥青，水泥采用云南奕标水泥集团有限公司生产的P.S.A32.5水泥（初凝4小时以上，终凝6小时以上）。
配合比由云南公路工程试验检测中心提供，编号为YGJ2009130.配合比方案：
沥青发泡条件
合成级配
水泥用量（%）
泡沫沥青用量（%）
拌和最佳用水量（%）
温度（℃）
用水量（%）
RAP（%）
5#（%）
1.5
2.5
5.5
160
2.5
75
25
合成集料最大干密度2.185g/cm3，最佳含水量5.5%。
2、试验（检测）依据
《公路工程质量检验评定标准》JTG F80/1—2004
《公路路基路面现场测试规程》JTJ059-95
《公路土工试验规程》JTJ051-93
《公路工程集料试验规程》JTJ058-2000
《公路工程沥青及沥青混合料试验规程》JTJ 052-2000
《公路沥青路面再生技术规范》JTG F41-2008
二、试验路段应达到的目的
1、取得泡沫沥青厂拌冷再生（12cm厚）施工现场控制相关经验数据。
2、从施工组织、机械设备及人员配置、试验检测、工艺控制等方面探讨施工经验，积累质量控制数据，以便指导全段路面施工。

三、施工设备
施工过程中需投入一定数量的设备，主要设备配置表见下表。
主要设备配置表
设备名称
单位
数量
备注
KMA200拌和设备
台
1

装载机
台
2

20~40t热沥青罐车（或罐）
台
1
保温性能良好
水车
台
3
保证供水6t/h
30～50m3水泥料仓
套
1

载重20T自卸车
台
15

HD120双钢轮压路机
台
2

20 T（自重）单钢轮压路机
台
1

＞30T轮胎压路机
台
1

四、施工工艺
泡沫沥青厂拌冷再生施工工艺宜下图顺序进行。

泡沫沥青厂拌冷再生工艺流程
封闭交通
处理下承层
泡沫沥青混合料拌合
泡沫沥青混合料运输

泡沫沥青混合料摊铺

碾压
养生

试验检测转下道工序

4.1处理下基层
1）清除下基层表面的石块、垃圾、杂草等杂物，清除积水。
2）检查玻纤格栅铺设是否平整，搭接长度是否符合要求，是否固定。
3）测量准备，复核水准点高程，检查下承层标高。
4.2泡沫沥青混合料拌合
1）采用KMA200型厂拌冷再生设备拌和。RAP和新集料的用量由冷料仓进料速度来控制。在冷料输送带上取样在室内筛分以检验混合料的级配。设备有泡沫沥青和注水的精确计量装置。施工前对其进行了标定。
2）开始拌和前，试验人员检查场内各种集料的含水量，计算当天的配合比。为确保再生混合料在最佳含水量下碾压，拌和厂的外加水与集料天然含水量的总和应略高于最佳含水量。增加的用水量应根据气温、风力和空气湿度经试验确定。并尽快将拌成的混合料运送到铺筑现场。
3）应根据集料和混合料含水量的大小，及时调整拌和用水量。
5）将RAP和新加料按比例投放到拌和锅中拌和，按设计要求喷入水和泡沫沥青，拌和后的冷再生混合料应均匀一致，无结团成块现象。
4.3泡沫沥青混合料的运输、摊铺
1）拌好的再生混合料应采用现场配备的大吨位的自卸汽车运输。运输车辆在每天开工前，要检验其完好情况，装料前要将车厢清洗干净，不得有水积聚在车厢底部。
2）从拌和机向运料车上放料时，应分5次挪动汽车位置，以减少粗细集料的离析现象。汽车挪动放料示意图如下：
1
2
3
4
5

3）运料车应用篷布覆盖，用以保湿和防止污染，直至卸料时方可取下覆盖篷布。同时应保持装载高度均匀以防离析。
4）运输车的运量应较拌和能力或摊铺速度有所富余。施工过程中摊铺机前方应有运料车2～3部在等候卸料。开始摊铺时在施工现场等候卸料的运料车不宜少于5辆。
5）使用摊铺机连续摊铺时，运料车应在摊铺机前10～30cm处停住，不得撞击摊铺机。卸料过程中运料车应挂空档，靠摊铺机推动前进。
6）拌和好的混合料要尽快摊铺。如运输车辆中途出现故障，必须立即以最短时间排除，当有困难时，车辆混合料不能保证在水泥初凝时间内完成摊铺和碾压时，必须予以转车或废弃。
7）再生混合料运到摊铺地点后应凭运料单接收，并检查拌和质量。不符合质量要求，已经结成团块、已遭雨淋湿的混合料不得铺筑在道路上。
8）传统的摊铺机即可摊铺厂拌冷再生的混合料，混合料中适度的水分可防止熨平板下的混合料发生“撕裂”、“脱空”等现象，熨平板不能预热，以防止混合料中水分散失过快而影响混合料的和易性。
9）摊铺时采用一台摊铺机全幅一次摊铺。摊铺机速度控制在2～4m/min范围内，摊铺中不得随意变换速度或中途停顿，摊铺机设自动找平装置，发现混合料出现明显离析、波浪、裂缝、托痕时应及时分析原因给以消除。雨天不能摊铺。
10）螺旋布料器端部距物料挡板间距应在10～30cm之间，此间距超过30cm时必须加装叶片。摊铺过程中应在摊铺机后面设专人观察螺旋布料器布料是否均匀，是否产生离析、卡料或虚铺，一旦发生此现象应启动摊铺机全速旋钮迅速补料。
11）严禁空仓收斗。收斗应在运料车离去、料斗内尚存较多混合料时进行，收斗后应立即连接满载的运料车向摊铺机内喂料。
12）松铺系数应通过实验段确定。摊铺过程中应随时检查摊铺层厚及路拱、横坡，并按使用的混合料总量与摊铺面积校验平均厚度，不符要求时应根据铺筑情况及时进行调整。
4.4泡沫沥青混合料的压实
1）摊铺成型后立即开始，初压采取HD12T钢轮压路机前静后振碾压2遍，复压采用2005DW单钢轮压路机振压2遍，然后用胶轮压路机碾压3遍以上。终压采用HD12T双钢轮压路机碾压2遍，以消除轮迹。压路机碾压时可喷少量的水雾，以防止压路机轮粘结冷再生混合料。混合料中的含水量对压实至关重要，合适的水分含量可润滑集料，有助于压实。但过度的水分会导致混合料密度低，且水分会长时间的滞留在结构层中。混合料中过度的水分使摊铺后混合料的养生期间延长。
2）压路机应从标高较低的一侧向标高较高的一侧碾压，最后碾压路中心部分，压完全幅为一遍。
3）压路机应以慢而均匀的速度碾压，压路机的碾压速度符合下表的规定。
4）碾压时应将驱动轮面向摊铺机。碾压路线及碾压方向不应突然改变而导致混合料产生推移。压路机起动、停止必须减速缓慢进行。严禁压路机在已完成的或正在碾压的路段上“调头”和急刹车，以保证铺层表面不受破坏。
压路机碾压速度（km/h）
压路机类型
初压
复压
终压
适宜
最大
适宜
最大
适宜
最大
单钢轮压路机
1.5～2
3
2.5～3.5
5
2.5～3.5
5
轮胎压路机
—
—
3.5～4.5
8
4～6
8
双钢轮压路机
1.5～2 (静压）
5 （静压）
4～5 (振动）
4～5 （振动）
2～3 （静压）
5 （静压）
4.5摊铺系数的确定
摊铺前由技术人员在未铺筑的路面上设置检测点,分别测出摊铺后厚度、分层碾压后厚度、碾压结束后厚度，计算出适宜的松铺系数，结果详见松铺系数表。
泡沫沥青冷再生松铺系数表
桩号
铺筑前相对高程读数(m)
铺筑后相对高程读数(m)
第一遍(m)
第二遍(m)
第三遍(m)
第四遍(m)
胶轮碾压后(m)
高差(m)
松铺厚度(m)
压实厚度(m)
松铺系数
K28+820右4m
1.289
1.136
1.147
1.156
1.167
1.169
1.169
0.033
0.153
0.120
1.275
K28+860右7m
1.123
0.971
0.981
0.982
1.000
1.003
1.003
0.032
0.152
0.120
1.267
K28+900右2m
0.891
0.738
0.747
0.758
0.770
0.770
0.770
0.032
0.153
0.121
1.264
K29+000右8m
1.321
1.167
1.079
1.188
1.200
1.202
1.202
0.035
0.154
0.119
1.294
K29+040右2m
1.212
1.058
1.067
1.077
1.090
1.091
1.091
0.033
0.154
0.121
1.273
K29+080右2m
1.111
0.958
0.968
0.979
0.989
0.991
0.991
0.033
0.153
0.120
1.275
平均值

1.275
4.6施工中的横向接缝处理
1）用摊铺机摊铺混合料时，中间不宜中断。如因故中断时间超过2小时，应设置横向接缝。应注意提高施工接缝技术，保证下面层质量。
2）如摊铺中断时,而中断时间已超过2～3小时，则应将摊铺机附近及其下面未经压实的混合料铲除，并将已碾压密实且高程和平整度符合要求（用3m直尺确定）的末端挖成一横向（与中心路线垂直）垂直向下的断面，然后再摊铺新的混合料。横缝应与路面车道中心线垂直设置，并竖向垂直于路基表面。
4.7养生及交通管制
1）在不下雨且光照充足的条件下，一般养生期为3～7天。
2）养生过程中，当冷再生结构层的含水量小于2%或者能够取出完整芯样的时候方可进行上面结构层的铺筑。
3）在养生期间应封闭交通，若冷再生混合料产生松散可通过雾封层（表面喷洒乳化沥青，喷洒量约为0.2～0.4kg/m2）来解决。
4）养生过程中不得开放交通，养生结束后方可开放交通。
五、试验检测
试验路段铺筑过程中通过现场取样对混合料质量技术指标进行检测，结果如下表：
泡沫沥青施工技术指标检测结果
检查项目
质量要求
检验结果
检验方法
压实度（%）
≥98
99.4
基于重型击实标准密度
15℃劈裂强度（MPa）
≥0.50
0.761
T0716
干湿劈裂强度比（%）
≥75
79.6
T0716
马歇尔稳定度（KN）
≥6.0
3.2
T0709
残留稳定度（%）
≥75
84.8
T0709
冻融劈裂强度比（%）
≥70
93.1
T0729
含水量
符合设计要求
6%
T0801
车辙深度（mm）

3.035

试验结果除马歇尔稳定度不满足要求外，其余均满足质量要求，根据《公路沥青路面再生技术规范》（JTG F41-2008）第5.5.3条规定，任选劈裂试验和马歇尔稳定度试验之一作为设计要求，推荐使用劈裂试验。
六、试验结论
1、试验段采用的施工工艺、人力、机械组合满足施工要求；
2、确定碾压工艺为初压采取HM12T钢轮压路机前静后振碾压2遍，复压采用2005DW振压2遍，然后用胶轮压路机碾压8遍以上。终压采用HM12T双钢轮压路机碾压2遍；
3、确定松铺系数为1.275,摊铺厚度为15.3cm；
4、最大干容重为2.185g/cm3和最佳含水量5.5%；
5、试验路段各项技术指标均符合规范设计要求，可作为工程的一部份保留。

云南云岭高速公路养护绿化工程有限公司
楚大路面试点工程项目经理部
2009年5月20日
