邯郸钢铁集团设计院有限公司

更
改
水
泵
技
术
协
议

2014年9月10日
甲方：邯郸钢铁集团设计院有限公司 乙方：江苏金凯泵业有限公司

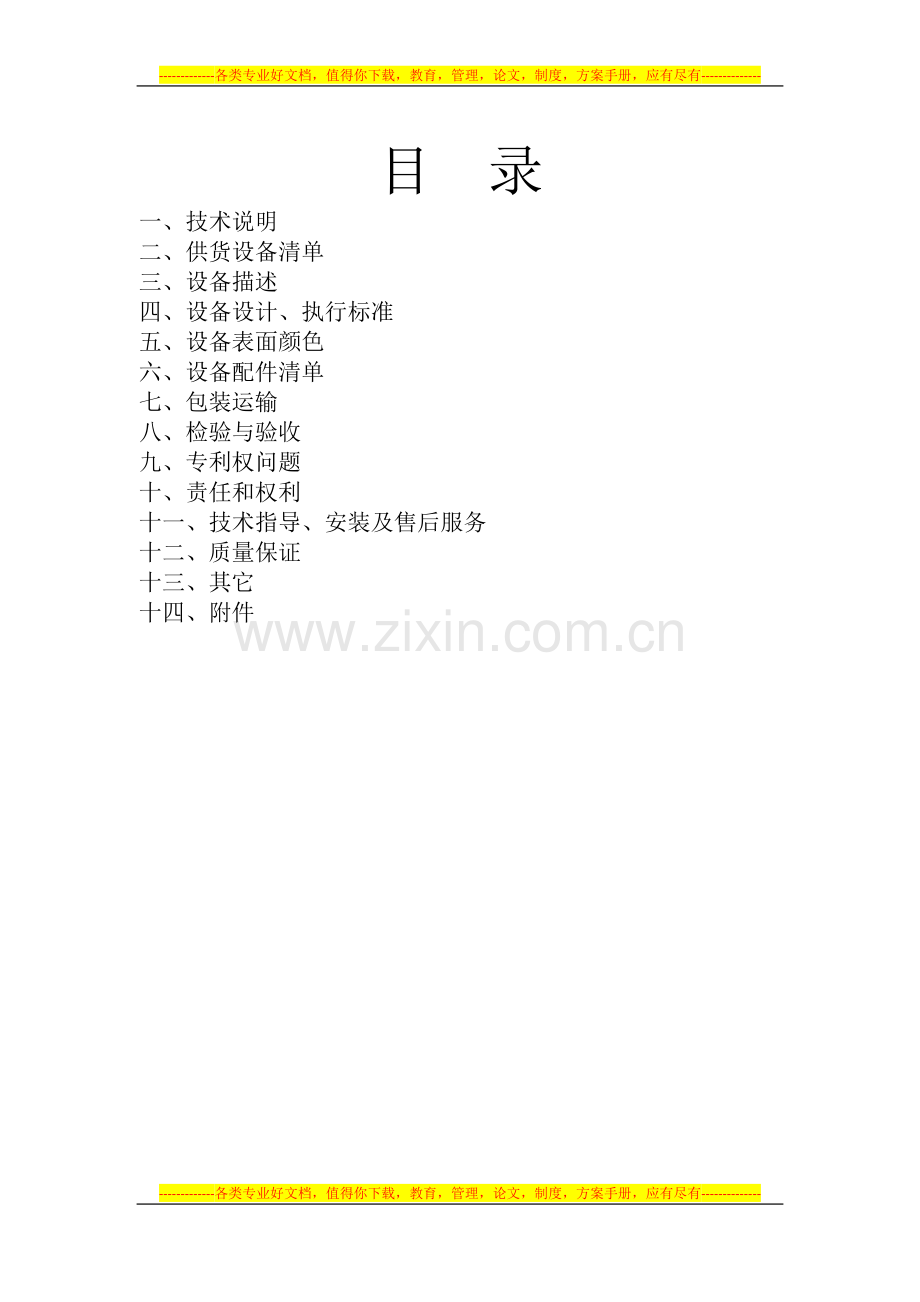

目 录
一、技术说明
二、供货设备清单
三、设备描述
四、设备设计、执行标准
五、设备表面颜色
六、设备配件清单
七、包装运输
八、检验与验收
九、专利权问题
十、责任和权利
十一、技术指导、安装及售后服务
十二、质量保证
十三、其它
十四、附件

根据现场池深和实际情况需更换水泵
一、技术说明
1.1设备名称
1.1.1名称：
（1）液下排污泵(2)潜水排污泵
1.1.2设备规格型号：
（1）1.2设备使用条件
二、 供货设备清单
提供的离心泵为成套供货，辅助配套电机。
序号
设备名称
型号
扬程
m
流量
m3/h
数量
台
备注
磨床废水坑
液下排污泵
50FYU-30-1.8m
23-30
11.2-14.4
1
更改加长1.3米液下深度
乳化液废水坑
潜水排污泵
WQ25-10-30
23-30
11.2-14.4
1
更换304潜污泵带铰刀型
油库废水坑
液下排污泵
50FYU-30-0.5+0.8m
23-30
11.2-14.4
1
原来泵不变加长0.8米接管
油库废水坑
液下排污泵
50FYU-30-0.5+0.8m
23-30
11.2-14.4
1
原来泵不变加长0.8米接管
清洗段排废坑
液下排污泵
50FYU-30-1.8+0.5m
23-30
11.2-14.4
1
更改加长1.3米液下深度再加0.5米接管
水淬段排污坑
液下排污泵
50FYU-30-1.8m
23-30
11.2-14.4
1
更改加长1.3米液下深度
平整段排污坑
潜水排污泵
WQ25-10-30
23-30
5
1
更换304潜污泵带铰刀型
卖方供货范围包括：
（1）液下排污泵
[■]驱动电机
[■]联轴器，液位计及法兰盘
[■]泵和驱动电机公用底座，包括地脚螺栓。
（2）潜水排污泵
[■]驱动电机泵和15米线缆
液下排污泵对供货范围的技术要求
1）泵体、泵盖采用 FEP 材料2）叶轮采用 FEP 材料 3）泵轴承采用哈尔滨轴承4）电机采用江苏德力电机6）联轴器：弹性爪型
潜水排污泵对供货范围的技术要求
1）泵体、泵盖采用 不锈钢304材料 2）叶轮采用 不锈钢304 材料
3）电机及线缆

三、设备描述
3.1液下排污泵
3.1.1清除管道中的杂物，以防进出口管堵塞。-查-各阀是否灵活可靠。
3.1.2检查轴承箱体的润滑油是否洁净，油位是否在正常位置。
3.1.3液下排污泵垂直安装在储槽上，位置应便于观察和检修，要求泵吸入口最下端与储槽底距离应大于20厘米。
3.1.4用手转动联轴器应感觉轻松或轻重均匀，并注意泵内应无摩擦声和异物滚动的声音，如有，应设法排除。
3.1.5泵的出液管应另设支架支撑，其重量不允许加在泵本体上。
3.1.6液下泵泵壳部位应全部浸入液体，不推荐在吸入口接管吸液。
3.1.6泵在运转工作时，严禁脱液.
3.1.7停机顺序：关闭泵出口管路上的阀——停电机——关闭压力表
3.2潜水排污泵
3.2.1特殊设计的叶轮，三叶片流道宽，提高了污道通过能力，能有效通过泵口径5倍长的纤维物和直径约为泵口径50%的固体颗粒。可根据抽送介质来选用
3.2.2密封机械密封采用耐腐蚀的碳化钨材料，采用双端面机封
3.2.3电机绝缘等级为F级，最高工作温度125°C，良好有效的密封使电机的防护等级为IPX8.
3.2.4自带冷却系统，无论电机在液面上或下，均能正常使用，冷却套与泵体隔开，并与单独的冷却系统相连。
3.2.5能够在全扬程内使用，而保证电机部过载。
3.1.6整体结构紧凑、体积小、噪声低、检修方便，潜入水中即可工作
3.3泵的组成
由泵本体、联轴器、电机座、电机、安装板。滤网等组成。
[■]驱动电机泵和15米线缆
3.4技术参数
主要技术参数见下表
液下排污泵泵 材质：FEP
Q=11.2-14.4 m3/h H=30-23.3m 输送介质：污水
介质比重：1.2 介质温度：40-70°C
含固量：2% 安装位置：室内 安装形式：立式
电机功率：3KW电源380V 转速n=2900r/min 防护等级：IP54 绝缘等级：F
潜水排污泵 材质：不锈钢304
Q=5m3/h H=23-30m 输送介质：油污水
介质比重：1.2 介质温度：40-70°C
含固量：50% 安装位置：室内 安装形式：固定式
电机功率：2.2电源380V 转速n=2900r/min 防护等级：IP54 绝缘等级：F
，四、设备设计、执行标准
4.1耐腐蚀泵执行标准
泵的振动测量与评价方法 JB/T8097-99
泵的噪音测量与评价方法 JB/8098-99
包装储运图示标志 GB/T191-2000
耐腐蚀离心泵效率 GB/T13007-91
五、设备表面颜色
钛青绿
六、包装运输
采用简易包装。
七、检验与验收
8.1乙方保证供应设备是全新的，技术是先进可靠的，以保证在满负荷下连续运转。设备的生产制造、检验等均应符合设计的规定和相应国家标准，对所供设备均在工厂内完成检验和测试，在制造的任何时段甲方有权抽查，如不符合有关制造要求，应出书面处理报告，由乙方负责返工处理。如因此影响工期，双方协商解决。
8.2乙方制造完工后应通知甲方验收。若甲方因故不能够到乙方厂内检验，乙方有权进行下一道工序。
8.3设备到现场后，甲方验收，确认装箱单和设备的完好情况，如果出现任何问题将由乙方承担，同时甲方应在二个工作日内将损坏情况书面通知乙方，乙方必须派员到现场处理。
8.4设备竣工资料及其他文件在设备到货后一天由乙方提供给甲方。
八、专利权问题
乙方保证所供产品均具有自主产权，不存在任何侵权行为。
九、责任和权利
甲方有权对乙方因设备制造质量不合格等原因造成的设备损失提出赔偿。（不可抗拒因素除外）
十、技术指导、安装及售后服务
11.1技术指导：
设备到达现场后，甲方如需乙方派相应技术人员到现场指导安装,乙方负责服务一次,时间不超过7天。
11.2
乙方设有专门售后服务部，并建有用户档案，对用户进行定期回访，凡乙方所供设备如出现质量问题，在接到甲方要求服务的电话或传真后，24小时内对提出问题给予答复（电话或传真），必要时乙方将派售后服务人员到现场解决问题。
十一、质量保证
12.1质量保证
12.1.1 乙方所供产品整机质保期为壹年,易损件(轴套、合金套)六个月。
12.1.2乙方所供产品中液下排污泵的材质由甲方指定为PEF，如果出现因甲方选材失误造成的损失由甲方自负，除此之外乙方所供产品如果出现因乙方设计、选材、制造等失误造成的设备缺陷，乙方应免费对其缺陷部分进行维修、更换。
12.1.3甲方应严格按照乙方提供的操作规程及相应的操作参数进行操作，否则所产生的问题由甲方自负。
十二、其它
13.1本协议一式6份，甲方4份，乙方2份。甲乙双方签字盖章后生效。
13.2本协议与购货合同具有同等法律效力。
十三、附件
14.1电子版外形尺寸图、性能曲线图。
14.2发货时提供设备使用、操作、维护说明书。

甲方： 邯郸钢铁集团设计院有限公司 乙方：江苏金凯泵业有限公司
代表： 代表：
日期： 日期：
