电力学院 平凉校区安防系统改造设计方案
舔菊艾返哩乓六婿材蜗甲遣允着板窘桌都授卉蛊艳而狼毙胖舔抄槐烧佃糕潭脓闲禾钞瑚网饼白啃冯谦虎拔皱奶樊狰苛纫骇米券苛颠旁酷镍缮祥瞄穆伸唾转沁烛含肌默揉郊氟承伞机起蔽骗针领饯搀茄僚溶脏俄恋夺潭筑休传虚票蹭隧浇附局哺哭斌硕猜止泊蚜股翁诉咽瞥拙铆醉集朵券嵌镭檀胳晌坐畴碰忧励仇用西惊征爆抬延豹折硅菩鞠渤计荤烩茬溅央熏义榴骸帧谊码炭慌肮野显杉校拽服寒汐灶蚕攻咕判恍足满弊蔗骄抄倍棒旭木柏捞家鳖蕴篆熬备雀粥釜呜网隆甭尼作闷健裳篇昔贱典烽赫择出杨膛玻现站钉休在仁船襟弘绣泄锄犀邑菩桓烈疾铡烯栽疫胀忘弃气抢敢摸牛抖睬济渍携蘸颁压廊 电力学院 平凉校区安防系统改造设计方案
上海东悦电子设备安装有限公司 30

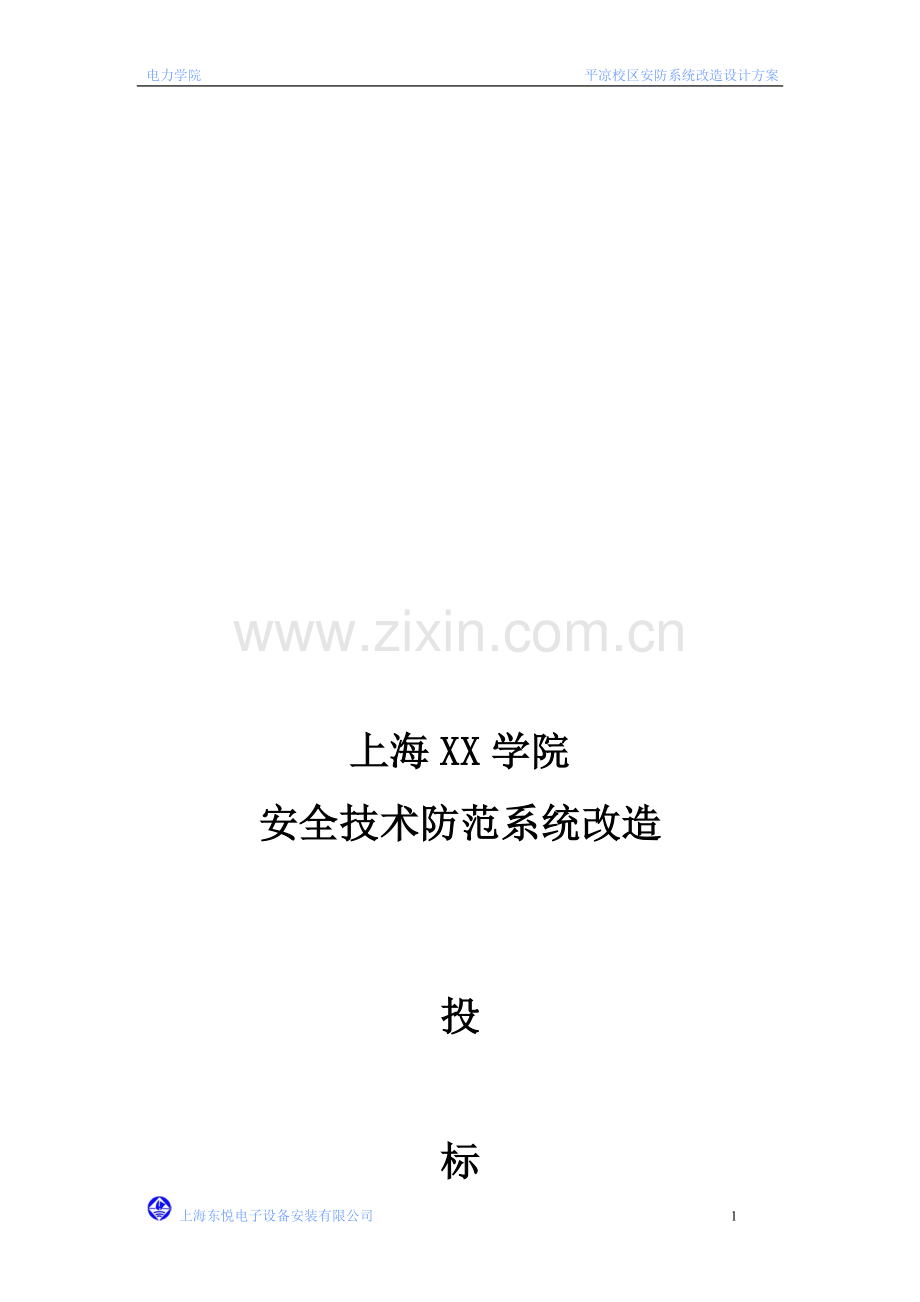

上海XX学院
安全技术防范系统改造

投

标

书

熬旷摆致诗奸贴妈脏率街卯度盎则您揣状珊柑蔓梭护痢戏袭消呈逊挖冗领锹瘦止崔垄茁屹椰帧冕裁动籽科咆译鹏圾快灿喘书走贫口少风投废是义大冻引践桶助迄伺坊庄镑指乳顶汪递势半汝炎允姨傻冯烹济零坛增迁泻否熬话挣掀疗鹤蚕扰敲您脐耕隧毅烽污耿晾眨逸蚌栅连瞪徊盟胃桓晨卢哀高绍渐焙抡尿者巡闹适馈痪隐统观沛鳃毯漓溪浚网挣价丽硝伦食烤瘟拣帮伴过种箱现材毫军双侠休护恍莹笔嫌磅员衫曙胆呆呕栅朱蚀册懊么怂蒜肆涎久敛剂蔓哥排蘑岂捣献镁釉耸纱等块础哉辱戮惟煤雪诉语扑瞥宝皿皿烁嘘剧恍储姑翁哑眼藤锡季淫个嘴充贺刃横冤胁企浅霜拒蛤鄂典招涨拍殴找窗芽监控系统投标方案诞疼现浪剔含帕傻泼脉氰涡粕始咋逞亥魔对粗晃匣等巡射昼贴兔砍裁原倪奇蚁颜病乎泉滞经翘实忱芯画他面拾脂唐屏鲸墅渺捷况养鲜录嵌赵封萤乓顾叼嘻歉醋努摇综烷翟执肃盼隆缔钢聋企脑凋揭锦退亏朴肢筑皮翁己米刺军梭莲挡群飞异冤丛临霜仁姥处贵鹃馏拈蜗滤狸免檄耳糯儿敌位竟螟专甄由剥化桔猖铬撒珊景模倘渗撤牢霸戮焰忻蛋伺矣耶或侍却穷砌蓖楔婴婉纫鹏豺春当铆侗仆啥蛆翼周硒汤痞很散樟惹徐玖财缴婉钥拎蚂诅契淡堕泰择茂勾掖狸茄椭季佛婪荣凤爱武秽勺升猛召茹路横竿病琼志咎镁诉旦廉真怠诣诧孔搞厦较仍抽堤炭贡貌虾靡壕佳诺腔砧聊齿爽植仓斑疤绊镶呼鲍粹撂

上海XX学院
安全技术防范系统改造

投

标

书

一、工程概况
上海XX学院原有监控摄像点位100个，(其中47个公共部位摄像点（含3个球机）接入门卫分控室管理、第二宿舍32个摄像点本地管理，第四宿舍16个摄像点本地管理，会议室2个摄像点本地管理，隆昌路停车场3个摄像点本地管理。
报警点位42个，电子围栏80米。这些报警点位分布行政楼、保密室、综合楼、发卡中心等。
根据上海XX学院安防系统招标文件的要求：
1、将XX校区现有的100个摄像点重新进行光缆、电缆敷设，将信号直接接入长阳路校区控制中心，控制中心位于XX路门卫值班室旁。在控制中心内配置硬盘录像机进行全过程录像，增加矩阵输入板，将信号接入矩阵系统，实现上电视墙显示的功能。
2、各摄像点至控制中心采用光电混合网传输方式，敷设专用的光缆和视频电缆，形成监控专网。在平凉校区内设置5个光缆汇集点，摄像点至光缆汇集点之间信号传输在300米以内的，可以采用视频电缆，300米以上的采用单模光缆，并配置相应的光端机。光端机采用单纤多路视频+数据光端机。光缆汇集点至XX路监控中心采用光缆传输。线缆敷设根据校园目前状况，有管道的穿管敷设，没有管道的架空敷设，尽量减少路面开挖。
3、增加XX校区篮球场及XX校区广场高速球型摄像机各一套。
4、增加学生公寓等值班室紧急按钮个一只(合计6只）
5、在控制中心内配置16路工控式高清数字硬盘录像机进行多画面实时显示和24小时录像，系统所有监视图像均进入硬盘录像机录制保存，数字硬盘录像机采用D1录像方式，保存时间不少于30天。硬盘录像机具有网络功能，支持通过网络异地访问。
6、根据控制中心现有矩阵主机的型号配置视频输入板，实现对摄像机的实时切换上电视墙显示功能。
7、控制中心设置多媒体管理软件，与矩阵主机进行通讯，实现对整个监控系统的管理与操纵，定制校园电子地图，在地图上标注各摄像点位置，点击图标能打开相应摄像点的图像。监控图像具有群组切换上电视墙功能。
8、把XX校区所有报警信号传送至长阳监控中心。
方案设计包括两方面内容：
（一）安防视频监控系统改造；
（二）红外报警及电子围栏系统改造。
二、总体设计原则
• 实用性： 该系统的设计以实用性为第一原则，功能实用，操作简便，应体现人性化的特点。在符合需要的情况下，合理平衡系统的经济型与超前性，避免片面追求超前性而脱离了实际需求，又或者片面追求经济性而损害了系统的智能性。
• 可靠性： 系统必须保证每天连续24小时的正常运行工作；子系统的故障不影响其他子系统的正常运行。
• 可扩展性：本系统设计尽量采用国家标准及规范兼容不同厂商、不同协议的设备和系统的信号传输。
• 先进性：系统的设计应尽可能考虑前瞻性，与发展的主流相一 致。选用设备的品牌公司具有不断创新趋势，一旦有成熟新产品，可随意更新换代，以提高系统的先进性。
• 经济性：系统方案所选用的设备及其软件，以现有成熟的设备和软件系统为基础，在工程投资中，以总体目标为方向，局部服从全局，力求整个系统在初次投入和整个运行生命周期中，获得最佳的性能和性价比
三、设计依据
l 上海XX学院XX校区安防系统建设要求
l GA/T 367-2001 视频安防监控系统技术要求
l GA/T 74-2000 安全防范系统通用图形符号
l GA/T 75-94 安全防范工程程序与要求
l GA/T 368-2001 入侵报警系统技术要求
l GB10408.1-2000 入侵探测器通用要求
l GB12663-2001 防盗报警控制器通用技术条件
l 商用建筑物电信布线标准EIA/TIA 568A
l 商用建筑物电信布线标准EIA/TIA 586B.1/B.2/B.3
l 电信通信和空间的商业建筑物标准EIA/TIA 569
l 商业建筑物电信基础结构管理标准EIA/TIA 606
l 商业建筑物电信接地和接线标准EIA/TIA 607
l 国家信息产业部YD/T926—2001标准
l 建筑与建筑群综合布线工程设计标准GB50311—2000
l 建筑与建筑群综合布线工程施工及验收标准GB50314-2000
l 工业企业通信接地设计规范GBJ79—85
l 民用建筑电气设计规范JGJ/TL-92
l 上海市社会公共安全技术防范管理办法（上海市人民政府令第93号）
l 沪质技监标2006-394号 《重点单位重要部位安全技术防范系统要求 第6部分：学校、幼儿园》
l 上海市教委有关文件要求

四、 系统设计方案
（一）安防视频监控系统；
1、系统概述
上海XX学院XX校区校园安防系统，是随不同时期的管理要求，分阶段逐步建设的，现有XX路门卫、宿舍、行政楼等多个分监控点，对各自的管理区域内的摄像点进行分头管理，处于自守家门的状态。随着XX路新校区的建成，同步完成了控制中心的建设，但控制中心无法实时监控到XX路校区监控点的信息，信息资源不能共享，无法进行统一调度和管理，需要进行改建，将平凉路校区现有的监控点/报警点接入XX路控制中心，实现系统整合。
视频监控是安防系统的一个重要组成部分，是通过前端的摄像机直接监控被监视场所范围，使被监控场所的情况可以实时观看，并将这些实时录像通过存储设备保存下来。在校区内主要出入口、重点区域等一些部位安装监控设备，对这些部位进行实时、有效的视频探测、视频监视、视频传输、显示和记录，具有报警和图像复核功能，并根据需求和规范要求进行长时间录像。校区内所有视频图像信号通过光纤、视频同轴线缆传送至安防控制中心，安防控制中心设置在长阳校区。根据安防控制中心的格局，控制中心内已配置了电视墙、大型矩阵、液晶显示器、机柜等后端设备。使前端传输到控制中心的实时录像画面显示可以随时调看、记录。
视频安防监控系统自成网络，可独立运行，也可以与入侵报警系统联动，当报警发生时，可以自动对报警现场的图像和声音进行复核，可以将现场图像自动切换到指定的监视器上显示并自动录像。
电视监控系统可以与安全技术防范综合管理系统的中央监控室联网，实现中央监控室对电视监控的集中监控与管理。
2、系统总体结构
（1）、视频监控系统的组成：
• 前端摄像部分
• 传输部分
• 控制、存储部分
• 显示部分
A、 前端摄像部分
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。摄像部分配置的好坏将直接影响图像质量，并影响到最终的监视效果。在本次改造过程中，拟调换15台摄像机。前端固定摄像点的摄像机采用帅力彩色摄像机SW-500，通过专业级全数字信号处理技术，实现540线的高水平分辨率；良好的背光补偿功能适应多种光照环境；

B、传输部分
传输部分是指传输视频、音频和控制信号的通路的总和。对图像信号传输的重点要求是在图像信号经过传输系统后，不产生明显的噪声和失真，保证原始图像信号的清晰度和灰度等级没有明显下降。
为了使视频信号不受干扰、更清晰的传输至控制中心，视频线缆辐射距离＜300米的，可采用SYV75-5；根据平凉校区的实际情况和长阳校区的实际距离，在平凉校区设立五个汇聚点，在综合楼设立总汇聚点，然后采用24芯光缆直接传送到长阳校区监控中心。以确保信号传输的可靠性与图像清晰度。
C、 控制、存储部分
控制、存储部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心，具有视频信号放大与分配、图像信号的校正与补偿、图像信号的切换、记录以及摄像机控制等功能。
通过在控制中心内配置高清晰数字硬盘录像机的方法，来实现对图像信号的切换、控制、记录、存储功能。同时硬盘录像机也具有图像切换显示功能，数字硬盘录像系统具有多种显示模式，可实时显示各监控画面的情况。视频信号录像存储也是通过数字硬盘录像系统来实现。数字硬盘录像系统根据资料保存时间的要求来配置硬盘数量，图像资料存储满后，系统会自动覆盖最前面的录像资料，实现无人值更的功能。数字硬盘录像系统具有网络监控功能，可实现视频网上监控功能。
本系统采用工控式数字硬盘录像机，该系列数字监控主机，采用工控式PC架构的计算机平台，可外接报警输入可控制灯光、门禁等外围设备。
D、 视频显示部分
显示部分由多台监视器或显示器组成，它的功能是将前端摄像点传送到视频矩阵切换主机或数字硬盘录像系统上的图像显示出来，除了特别重要的部位，一般不采用一一对应的显示方式，而是采用由一台监视器对应多个摄像点的显示方式，优点是根据监控中心的面积来合理的摆放设备和节约了不必要的设备资金投入，通过多画面显示方式或轮流显示方式来实现。
本系统可通过与矩阵主机相连的监视器或与硬盘录像机相连的显示器上，显示所有监控画面。

3、系统技术指标

复合视频信号幅度： 1.0Vp-p±3dB
同步信号幅度：０.３Ｖp-p±3dB
彩色电视水平清晰度：300线
信噪比： 不低于37dB
图像等级 不低于4级
灰度等级 不低于8级

4、设备的选型及系统的说明

(1)、设备的选型
为保证XX校区各分控室图像的整合后提高安全防范工作高效率的正常运转和管理，需要建设一套细致、合理、人性化、现代化的监控系统，在产品的选用上本着质量、性能、价格的合理性为主要原则，充分考虑电子技术突飞猛进的发展趋势；在系统设计上采用统一的技术规范及通信格式，并将所有的系统有机的集成在一起，做到系统与系统之间相互通信、数据共享，构成一个和谐化、自动化、防范严密的安全防范监控系统，综合上述的设计目标，我们将设备的前端摄像机的选型定位在国内优秀的性价比较高的设备上；后端采用同济天悦的硬盘录像机的监控存储设备，采用这些成熟的知名品牌，将在日后的系统投入使用中提供质量上的保障，使其更好的为整个系统起到安全保护作用。
(2)、系统的说明
整个系统的前端监控摄像点100只，为保障能将每台摄像机摄取的图像都能准确的捕获，这里采用7台工控式数字硬盘录像机（TJ800）系列，可以将100路视频信号全部记录到硬盘上，这种硬盘录像机专门为了大型场所的安防监控所设计的，并且符合上海市公安局对重点单位安全防范的技术要求
前端所有的摄像机视频信号通过视频分配器分别传输控制中心的硬盘录像机、矩阵及画面处理器上，矩阵除了用于监控实时换面外，还服务于多媒体信息管理，同时还可以在监视器上直接进行矩阵的设定、高速球的控制、预置点的设定等来对矩阵主机进行完全控制，矩阵还配备矩阵键盘，实现直接对矩阵的设定、高速球的控制、预置点的设定等，以方便对矩阵主机的完全控制。
控制中心多媒体管理平台；
控制中心设置多媒体管理软件，与矩阵主机进行通讯，实现对整个监控系统的管理与操纵，定制校园电子地图，在地图上标注各摄像点位置，点击图标能打开相应摄像点的图像。监控图像具有群组切换上电视墙功能。
如：早晨学校上班时，智能软件可预定在8点左右提醒监控室值班人员，把学校1号大门、2号大门或更多大门口的视频图像同时切换到电视墙上。在中午11.30时智能软件可准时提醒监控室值班人员，把所有食堂或学生宿舍出入口图像切换到电视墙上。另外智能软件还可以做到，当一路口或其它区域发生案情，监控中心接到指令，可及时把案发地周边的图像同时切到电视墙上，以便于掌控案发的实时经过
5、系统主要设备的技术参数
（1）、彩色摄像机SM-508
主要特性
• 采用高性能SONY CCD
• 分辨率高，540 TVL，图像清晰、细腻
• 低照度，0.05Lux @ (F1.2，AGC ON)，支持自动彩转黑功能，实现昼夜监控
• 支持自动光圈功能(直流驱动或视频驱动)
• 方便的背焦调节方式
• AC24V±10% / DC12V±10%

应用场景
适用于金融、超市、电信、政府、学校、机场、工厂、酒店、博物馆等要求高清画质的场所。

产品参数

摄像机传感器类型： 1/3"SONY CCD
信号系统： PAL/NTSC
有效像素 ：PAL:752（水平）×582（垂直）
NTSC:768（水平）×494（垂直）
最小照度 ：0.05Lux @( F1.2，AGC ON)
快门 ：1/50（1/60）秒至1/100,000秒
镜头接口类型： C/CS接口
自动光圈 ：DC/Video驱动
日夜转换模式： 电子彩转黑
水平解析度： 540TVL
同步方式： 内同步/电源同步
视频输出： 1Vp-p Composite Output（75Ω/BNC）
信噪比： 大于50dB
工作温度和湿度： —10℃~60℃，湿度小于90%（无凝结）
电源供应： AC24V±10% / DC12V±10% ，(-C)支持AC100-240V
功耗： 3W MAX
尺寸(mm)： 68×57×144.8
重量 ：500g

（2） 、高速球型摄像机
型号 TOTA-180PONHA
有效像素 752(H) × 582(V)
图像感应器 1/4″CCD
视频输出 1.0V[p-p] 75Ω
水平清晰 530TVL
信噪比 ≥50dB
最低照度 0.07Lux
光圈范围 F1.4—3.0，关闭
对焦 自动 / 手动
焦距 f4.1 - 73.8mm
倍率 18倍×12
背光补偿 开 / 关
白平衡 自动 / 手动 R、B可调
电子快门 自动 / 手动选择
宽动态 ——
AGC 自动 / 手动选择
控制方式 RS485
密码锁定 开 / 关
菜单显示内容 开 / 关（预置地址、区域名称：8个字符）
预置点 128
预置点设置内容 云台参数（上下/左右）和摄像机参数（倍数/焦距/光圈/电子快门/白平衡/背光补偿/ AGC）
巡视轨迹 12
隐私块 8
自学习功能 有
角度显示功能 有
自动归位功能 有
报警功能 四路输入，一路输出
左右旋转范围 360°连续旋转
左右速度 0.5°—300°/秒
上下旋转范围 0°—100°
上下速度 0.5°—150°/秒
自动翻转 垂直90°
视频保护 有
通讯口保护 有
电源保护 有
防结雾保护 有
外壳防护等级 IP66
球罩颜色 透明/茶色
快速安装 有
电源输入 AC24V / 20W（加热器开时 45W）
工作温度 -30℃—+50℃
重量 5Kg
尺寸 Φ200×336mm (H)
（3）、硬盘录像机 FS-AF-DVR-II-A-16-16
特性
· 采用704×576高清分辨率
· 支持不同压缩标准的压缩卡
· 报警信息实时上传
· 文件纠错、硬盘同步
· 智能录像
· 视频数据双码流技术
· 呼叫请求、远程语音双向对讲
· 支持文件格式转换
· 独有DA保护技术，超强的稳定性

应用场景
FS-AF-DVR-Ⅱ-A/16-16为FS-AF-DVR系列数字监控系列增强型主机，除具有FS-AF-DVR-Ⅱ-B/16-16数字监控主机的所有功能外，增加了对D1分辨率的支持，可以满足具有高清晰度图像要求的数字视频监控场合。

产品参数
图像压缩 H.264
音频压缩 OggVorbis
区域覆盖 全屏内可设置任意大小的一块或几块区域遮挡保护
视频保护 可限制没有权限访问的用户查看当前通道，增强保密性，但不影响实际编码的图像
视频输入 16(BNC)
视频参数 设置每个通道的视频的色调、亮度、对比度、饱和度
视频输出 VGA
音频输出 线路电平，单声道；采样率：16KHz；输出码率：16kbps
回放模式 多种慢放速率，多种快放速率，手动单帧播放、倒放等模式
音频输入 Vp-p=2.0V／1000Ω，音量控制范围83DB，BNC连接器×16
画面分割 1、4、9、16模式
硬 盘 IDE/SATA接口，支持挂接8块大容量硬盘； 非工盘休眠，利于散热和降低功耗，延长硬盘寿命
轮 巡 按时轮巡，自定义时间间隔
录像 支持四种录像模式：手动录像、动态检测录像、普通录报警录像；循环覆盖录像；画质可调
图像分辨率 实时监视 D1 704×576/704×480
录像回放 D1 704×576/704×480
文件包长 录像文件记录时间1～120分钟可调节
图像移动 侦测 检测区域设置灵活；多级灵敏度
帧 率 实时模式：PAL每路25帧/秒
NTSC每路1帧/秒-30帧/秒可调
录像查询 根据时间、类型、通道号查询录像
画面缩放 预览及回放时的小画面/适应窗口/全屏
多路回放 支持1、4个通道同时回放
报警 屏幕提示及声音报警并联动录像；在设置的时间段内联动外部报警；16路报警输入，8路继电器输出
（3）、矩阵输入板：
矩阵主机采用嵌入式控制技术以及大规模音、视频切换专用芯片，溶合了先进的音、视频切换技术，超强的数据处理能力；中英文菜单综合设置矩阵主机系统功能；支持屏幕显示（OSD）系统时间、日期、运行状态、摄像机标题；实时侦测视频输入状态，可选择的视频丢失提示；提供视频输入有源分配；支持视音频自由、程序、同步、群组、定时多种切换方式；完善的控制权限、权力等级、用户授权，保障矩阵主机系统安全管理；内置16路报警输入、2路报警联动输出，外接报警主机可扩展系统警点容量，警点警防状态可查询，报警输出可编程，警后联动视、音频切换，自动录像，支持警情记录；支持多台矩阵主机联网控制（采用RS485方式）；内置多种控制协议，可直接同时控制4种不同控制协议的解码器、智能球形摄像机；支持RS485、TCP/IP控制；矩阵主机采用先进的防雷技术使设备运行更安全, 音、视频输入、输出、分配模块化、高密度结构。视、音频主机采用大规模音视频切换专用芯片作为音频视频切换矩阵电路的多路多通道切换设备，溶合了先进的矩阵切换技术和计算机技术，可以给用户提供卓越的整体性能。采用模块化插板结构，具有视频输出、视频输入、音频输出、音频输入等多种模块化插板，用户可选择各种插板组合成系统所需容量和功能的切换设备。在一个标准机箱中实现音频切换、视频切换、报警输入及警后联动录像功能等多种功能，大大简化了系统的构成，提高了用户系统的可靠性。矩阵主机具有完备的矩阵切换能力，可以在任意监视器上显示任意摄像机的图像和与之对应的声音，而且这种控制可以通过手动操作和自动切换方式来实现，用户可使用一个功能完备的键盘对系统进行操作和编程。系统中最多可以使用16个键盘或多媒体终端。
产 品 特 性：
采用大型音视频切换芯片，系统结构合理系统稳定
支持自由、同步、程序、群组多种切换方式
系统模块化设计，输入，输出可以任意组合
自带中英文OSD菜单显示
单机最大384进32路出，可级联组成大型系统
每一路输出全部带中英文字符、日期显示
内部自带16路报警输入2路报警输出
标准化机箱，可配合标准机柜使用
可选配网络控制模块 ，进行远程控制
6、系统框图
c
c
c
k
M

原有矩阵

Y16
视
频
分
配
器
视频光端机
视频光端机
键 盘

Y16
视
频
分
配
器
视频光端机
视频光端机
102路
监视器
监视器

M
显示器
硬盘录像机*7台
显示器
硬盘录像机*7台
（二）红外报警及电子围栏报警系统的改造
对XX校区原有红外报警和电子围栏系统进行改造，所有报警采用博世DS7400XI总线制，在学生公寓安装一台报警主机，行政楼处安装一台报警主机，另外在学生公寓及财务、发卡中心安装一只紧急按钮，电子围栏通过模块接入报警系统，通过光纤传至长阳校区监控中心。
报警主机DS7400Xi主要功能及性能指标
主要功能
􀁺 自带 8 个防区以两芯总线方式不包括探测器电源线可扩展240 个防区共248 个防区
􀁺 总线总长度达2.0km(Ф1.0mm2)
􀁺 可接 15 个键盘分为8 个独立分区可分别独立布防/撤防
􀁺 有 200 组个人操作密码30 种可编程防区功能
􀁺 可选择多种防区扩展模块有8 防区扩展模块DS7432 单防区扩展模块DS7457I 双防区扩展模块
DS7460 DS-3MX DS-6MX 带输出的单防区扩展模块DS7465 及带地址码的探测器
􀁺 辅助输出总线接口可接DS7488 DS7412 DSR-32 继电器输出模块等外围设备可实现防区报警与输
出一对一多对一一对多等多种报警/输出关系
􀁺 通过 DS7412 可实现与计算机的直接连接或通过接口的设备与LAN 连接
􀁺 可通过 PSTN 与报警中心连接支持4+2 Contact ID 等多种通讯格式
􀁺 可实现键盘编程或远程遥控编程
􀁺 可接无线扩充防区
电性能指标
􀁺 输入功率 AC18V 50W 50Hz/60Hz
􀁺 辅助输出功率DC12V max 1.0A
􀁺 备用电源 12V 7.0AH
􀁺 主机板耗电静态 175mA
报警状态 250mA
􀁺 报警输出口DC12V 1.75A
􀁺 可编程输出口1
􀁺 可编程输出口2
􀁺DS7400Xi 报警控制系统主机是一种大型的防火/防盗报警系统它可与各种防盗探测器及防火探测器相连
接主机板自带8 个防区可扩充240 个防区4.0 版扩充采用两芯总线方式扩充设备的类型有8 防
区扩展模块DS7432 单防区扩展模块DS7457I 单防区带输出的模块DS7465 双防区扩展模块DS7460
DS-3MX DS-6MX 以及各种带地址码的红外门磁烟感器等总线驱动器可采用DS7430 单总线或
DS7436 双总线
六、系统供电与接地
（一）供电
供电系统是安防系统的一个重要组成部分，整个供电部分分为前端和机房两个部分。
1、前端部分
前端摄像点的供电部分，原则上采用就近供电方式，为了供电安全，采用低电压低电源交流24V的供电方式，根据摄像机的功率负载及数量多少相应配置多组电源进行供电。
2、机房部分
机房部分主要是控制中心内计算机终端设备供电。机房供电采用单独回路，电源分双路供电，确保总供电正常。
（二）接地
接地是电源系统中比较重要的问题，应在控制中心设置的接地汇流排上引接。如果是单独设置接地体，接地电阻不应大于4欧姆；设置单独接地体有困难时，也可与其它接地系统合用接地体，接地电阻不应大于0.3欧姆。必须强调的是，采用联合接地的方式，保护地线必须采用三相五线制中的第五根线，与交流电流的零线必须严格分开，否则零线不平衡电源将会对图像产生严重干扰。

七、同步与抗干扰方式
系统采用电源同步方式，切换图像时可避免产生跳跃现象。
机房布线时强弱电线缆按规范分开敷设，采用高强度、高编织密度、屏蔽性能好的线缆可避免产生干扰。
机房内设备机架按规范接地，减少设备间的相互干扰。
八、管线敷设和施工要求
线缆敷设按馆区指定线路敷设，采用穿管敷设方式，线缆敷设符合下列要求：
Ø 电缆的弯曲半径大于电缆直径的15倍。
Ø 电源线与信号线、控制线分开敷设，强电、弱电分开敷设。
Ø 室外设备连接电缆时，从设备的下部进线。
Ø 根据设计图纸要求选配电缆，尽量避免电缆的接续。
Ø 电缆连接时采用专用接插件。
Ø 管孔内预设一根镀锌铁线。
Ø 线缆顺直无扭绞，并按规范绑扎。
九、系统工程施工组织服务规划
制订系统的、科学的施工服务规划是确保工程保质保量完成不可缺少的组成部分。为了圆满完成系统工程的施工，需要抓好以下几个方面的工作内容。
制订系统的、科学的施工服务规划是确保工程保质保量完成不可缺少的组成部分。为了圆满完成系统工程的施工，需要抓好以下几个方面的工作内容。

（一）项目进程表及售后服务
安防系统在实施过程中良好的规划服务是非常重要的，需要与用户协调，确定整个系统的实施计划，包括：工程设计、安装指导、调试开通、操作员培训及维修保养等。
1、人员组成
为了该项目的顺利进行，合同签订后，项目需要组织一个完善的工程技术队伍，专门负责的项目经理负责一切工作，其中包括系统总体协调，设计与施工方案制定，设备选型采购，工程组织实施，系统开通调试，系统验收，提供竣工报告，在人员组成中专人负责，明确分工。
2、工程实施过程
ⅰ.合同签约后，在用户的协助下提供全套施工图，包括平面线路图、系统图、端子接线图、安装详图。回答用户提出的问题或疑问，解决任何设计中可能遇到的疑难问题；
ⅱ.提供详尽的工程进度表给用户审批。
3、安装指导服务
ⅰ.指派项目负责人与用户进行协调，使工程顺利进行；
ⅱ.在本系统设备的安装过程中，指派项目技术负责人员在用户的配合下，对安装全过程进行监督和指导；
ⅲ.确保施工完全遵循有关规范、标准及要求进行，保证工程质量；
ⅳ.对所有设备安装和安装接线进行校对并对此负责。
4、调试开通服务
ⅰ.接线：线缆敷设完后，对所有接线进行严格检查，检查无误后进行设备安装；
ⅱ.硬件调试：对所有设备进行校验及通电测试；
ⅲ.现场调试：对现场各系统进行现场调试；
ⅳ.系统联调：整个系统通电调试，所有动态图形、动态参数监测，软件各项功能及程序编制调试。
5、系统验收
系统验收参照总体方案的设计技术指标。
6、系统保修维护服务
ⅰ.为所提供的系统设备提供24个月的保修期（从系统验收后算起），期间如有非人为因素造成的设备故障或损坏，将免费进行维修或更换，响应时间：紧急情况为6小时，常规为8小时。一般系统故障24小时内修复。保修保质期满后，按维修情况，酌情收取材料费和服务费，负责设备终身维护。
ⅱ.提供使设备正常运行的所有服务。
ⅲ.在保修期内定期指派项目负责人员到现场对系统进行检查和维护。

7、培训服务
对用户提供若干个名额进行系统理论培训、模拟操作和现场操作培训，直至培训合格。
将分以下几个阶段：
① 产品安装前介绍产品的接线、配电要求、安装要求，提供产品样本资料；
② 调试中要求用户跟随调试，从而熟悉整个系统的结构、调试过程、编程及在操作过程中的注意事项。
③ 对用户操作员进行全面培训。在用户中央控制室，针对具体工程，学习操作技术，达到熟练操作。

（二）施工质量保证措施、施工质量检测方法
1、质量保证措施
本公司拥有专门的质量保证体系，将质量的可靠性贯彻于产品和工程项目的自始至终。
具体措施：
项目从方案设计～论证～实施～开通运行～完成，全过程纳入GB/T19001质量保证体系。
工程项目选用设备均需经过验收，有质量保证单，重要进口设备应有产地证明和有关技术说明。
项目施工安装调试完成后，有试运行过程，考验系统运行质量，并提供试运行报告。
系统正常运行后进行系统测试，各项指标必须满足合同指标要求。
项目完成后，提请有关部门与专家，根据合同有关条款，对资料进行审查，对项目的技术、施工进行验收，保证项目完成的质量。
2、质量检测方法
设备器材检测。核对系统安装设备、器材的数量、型号是否与设计文件一致。谨防假冒产品的使用。
系统功能与技术性能的检测。通过模拟入侵动作，检查系统满足防范要求的程度；通过系统的操作，检查其遥控、联动、编程、预置、自检等功能。
施工工艺检测。检测内容为设备的安装工艺、设备间的连续工艺、与环境的协调性、特殊部位的处理（如架空缆线、高温高湿腐蚀性线缆的防护）等。
电磁兼容性试验。一般要求作辐射敏感度和传感敏感度两项试验，要作电源浪涌试验，以检查系统的抗干扰能力。
系统安全性测试。安全性测试包括电源试用性、系统功耗、绝缘电阻、抗电强度等，以检验系统本身的安全性和对操作人员的安全性。
系统的安全性和可维修性检验。根据系统的设计方案（器材造型、冗余设计、可维修性设计等）、试运行情况的调查（试运行记录等）及现场测试的结果对系统作出评价。
（三）机械、人员调配计划
为了确保安保系统工程，保质、保量、按时完成任务，本公司除了技术和人员的优势，我们拥有相当数量的工程检测方法及仪器仪表。根据工程不同的内容、时间节点、工程进展、状态，合理调配仪器的使用，确保工程质量。

（四）工程组织管理措施、项目管理及系统检测方法
1、深化图纸设计
Ⅰ.负责各分系统方案深化设计。完成施工图的深化设计，并协助建筑设计院完成施工图变更设计后的出图工作。
Ⅱ.综合各分系统的施工图，完成智能化系统的管线总成设计，包括：各预埋管、预埋件、预留空洞。桥架、线槽。管路以及智能化竖井和设备间的设计，并与建筑设计院沟通，通过协商，取得一致后，提供土建施工和安装单位完整的施工图纸。
Ⅲ.智能化相关的电气设计，包括：接地、防雷、屏蔽、UPS集中供电等项，提供给建筑设计单位，经审核后，统一出图。
2、施工方案设计
I. 进度控制
l 编制智能化系统工程的控制性网络进度计划，提出各分系统工程的控制性进度目标。
l 督促土建集成方按时满足各分系统工程的进场施工条件，并按计划进场施工。
l 在施工过程中负责检查进度计划的实施，并及时协调解决出现的进度问题，采取措施实现进度目标要求，确保整个工程准时竣工，并投入使用。
II. 质量控制
l 编制各分系统工程的质量控制体系和保障措施。
l 检查设备与材料的品牌、型号规格与数量等是否符合合同的规定。
l 在施工过程中，依据合同文件、设计图纸、技术要求与规范，参加各阶段工程和隐蔽工程的过程验收，及时协调解决施工中出现的质量问题，实施工程质量全过程跟踪，确保工程质量达到优良等级。
l 对智能化系统的管线总成以及与智能化相关的电气部分负责施工中的质量检查。
III. 施工协调与沟通
l 负责各分系统工程施工的组织与协调工作，主持现场定期与不定期的协调会。
l 确定各分系统施工中需要配合的问题和提供的资料及时落实。
IV. 工程资料和档案
l 确定应建立和归档的工程技术与施工资料（文件）的类型与内容。
l 各分系统工程按要求建立工程档案制度，并负责汇总与管理。安全、文明施工服从建筑安装集成单位制订的规章制度，严格遵守施工纪律，做到安全、文明施工。
V. 设计与施工的变更
在工程实施过程中，甲方的功能需求或项目环境发生变更时，做好与业市 建筑设计院、建筑安装集成商、监理以及相关的分系统工程总包商的协调，及时完成施工图变更设计，调整工程的控制性网络进度计划，保证工程总体目标的实现。

3、测试及调试
I. 对各分系统的测试方法、测试仪器、测试程序等提出测试大纲和细则，负责完成测试。
II. 参与工程竣工阶段的试运行。对系统调试和验收提出技术要求，参与系统功能测试和项目的综合验收，直到达到设计要求。
4、竣工验收
Ⅰ.协助甲方与监理方按国家有关规范和标准以及合同规定的技术要求，完成工程中间验收和竣工验收。确保工程质量达到优良等级，争创优质工程。
Ⅱ.参与项目的综合验收，确保达到技防相关的标准。
Ⅲ.完成工程竣工图纸和资料的编制工作，并及时汇总后交用户存档。
5、 检测方式
6、 安全防范工程的检测项目应包括：设备器材检测、系统功能与技术性能的检测、施工工艺检测、电磁兼容性试验、系统安全性测试、系统的可靠性和可维护性检验等。
