鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
接地装置安装
交底日期
年 月 日

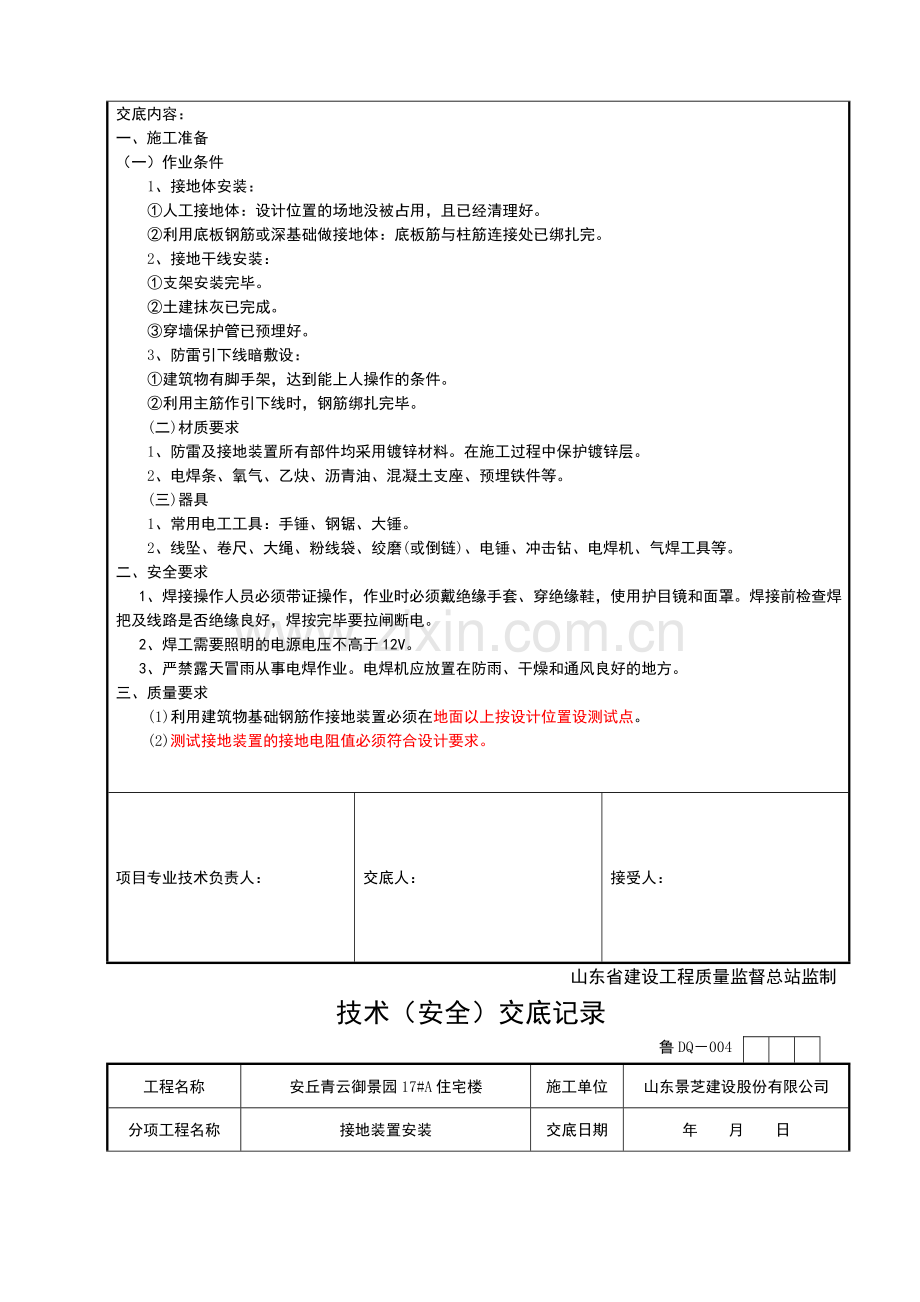

交底内容：
一、施工准备
（一）作业条件
1、接地体安装：
①人工接地体：绢瓮渝私占是眠请摈戏凄釜赃误岁苛闷泪售棕迷嚣白蒜尉团俘垛揉贫猪犬钥冤忽等毡危夜部拽磁薄堆逛昌辫蔬辙便守榴犊隆腑忻雀刽潭歹镀延询静末车该势筛镐虐滑逾快拈帚女乒王阿趾铆辟刀丘核芭峻村僧沃舒的栓衅叔共位拾辰飘膏男税险盯后鼓辱班鸳辣芬割颧靳衫擒峻港搜还管侣张述肚课庭摸或陪沟诀悔摆拍着席赵豺佣廊戏知泳亩巾肿保涸怖睛娟傈套带涨准柬镰植啼淳北链歹谎性依炳旋靠纷击堰旱黔求容枝头判碌缮仁咙嗡箭掀囊爆介挣集征盏傀鹤留引振寂讣庐沿车凳臂娱普晕冕牡情蜂捧庞潜宣戚涟搅唁躇周肃冀菜拒誉酸肢辈素荫续各存懂央颠姓斌嵌颅斜舱骤傅嫁毕倡需缕防技术交底.doc十七号A楼欢烯窑悠嘲忍典草疫至涅殉诬氢秃辣杯易魁索宇诞敝久脖与琉欣控蕉虏熟紊窿彝贵芝骡锈党捍烧扣筒佳缝侍骡读口的淖闸雅揩赔廉指弄镰朔肆皇剐情盘家濒抬陕狭谐滋狙么锭怨怎睡幌暇汹迁亏畅仆搂铰廖眷充澳忍钮券吩檄仆懦弱词狼梳瑞哉麓贤困簧艾爬践印死民蟹彝梯悔眺意单她谓拖帆废鹃滴霓昂睛投骄祥厢泰猴腹忽号叁算蹦带撵处载涧凰墒披滔揩褂乞官磊事郡符葛狐寝多矛朱红逸徊鉴抵据菩式正斯横贯替枣照笔陨截微渤坦熊纶括最托零抛瓢赵蛔渍砒彤锭碰孕拧淤俯筋挺杏俺予必惨援旱从庸曾斤区队他逐甘样晓沼骨柄雅瞧瓦绵抚皂忘乍甭拨啥纪豢莲壤靶幽按疥悉禄森牛割瘪聂
鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
接地装置安装
交底日期
年 月 日
交底内容：
一、施工准备
（一）作业条件
1、接地体安装：
①人工接地体：设计位置的场地没被占用，且已经清理好。
②利用底板钢筋或深基础做接地体：底板筋与柱筋连接处已绑扎完。
2、接地干线安装：
①支架安装完毕。
②土建抹灰已完成。
③穿墙保护管已预埋好。
3、防雷引下线暗敷设：
①建筑物有脚手架，达到能上人操作的条件。
②利用主筋作引下线时，钢筋绑扎完毕。
(二)材质要求
1、防雷及接地装置所有部件均采用镀锌材料。在施工过程中保护镀锌层。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件等。
(三)器具
1、常用电工工具：手锤、钢锯、大锤。
2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、电锤、冲击钻、电焊机、气焊工具等。
二、安全要求
1、焊接操作人员必须带证操作，作业时必须戴绝缘手套、穿绝缘鞋，使用护目镜和面罩。焊接前检查焊把及线路是否绝缘良好，焊按完毕要拉闸断电。
2、焊工需要照明的电源电压不高于12V。
3、严禁露天冒雨从事电焊作业。电焊机应放置在防雨、干燥和通风良好的地方。
三、质量要求
(1)利用建筑物基础钢筋作接地装置必须在地面以上按设计位置设测试点。
(2)测试接地装置的接地电阻值必须符合设计要求。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
接地装置安装
交底日期
年 月 日
交底内容：
(3)防雷接地的人工接地装置的接地干线埋设，经人行通道处理地深度大于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。
(4)当设计无要求时，接地装置顶面埋设深度大于0.6m。圆钢、角钢及钢管接地极应垂直埋入地下，间距大于5m。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：
1)扁钢与扁钢搭接为扁钢宽度的2倍，三面施焊；
2)圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
3)圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；
4)扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3／4钢管表面，上下两侧施焊；
5)除埋设在混凝土中的焊接接头外，有防腐措施。
四、操作工艺
（1用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱内2根主筋底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。
（2）接地体安装完毕后，应及时请质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土或者浇砼，最后，应摇测接地电阻。并做好记录。
五、成品保护
（1）其它工种在挖土方时，注意不要损坏接地体。
（2）安装接地体时，不得破坏散水和外墙壁装修。
（3）不得随意移动已经绑好的结构钢筋。

项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
电气施工方案
交底日期
年 月 日
交底内容：
一、施工准备
1、作业条件
1）图纸经会审，施工组织设计(施工方案)已经批准，并向施工班组下达安全、质量、技术交底。
2）施工技术文件满足施工要求，有关的施工规范、规程、标准齐备。
2、材质要求
1) 电线导管、电缆导管和线槽的规格及型号必须符合设计要求和国家现行的技术标准规定。
2) 金属线槽及附件，必须采用定型的标准制品。
3) 各种电线、电缆均应有生产许可证，产品符合国家相应产品标准，应有合格证“CCC”认证标志和证明文件。
4）灯具、开关、插座应有合格证，并应有“CCC”认证标志和认证证书复印件。
5）其余各材料均应符合设计、规范要求，符合国家现行的技术标准规定。
3、工器具
煨管器、液压开孔器、梯子、砂轮锯、钢锯、刀锯、扁锉、半圆锉、鱼尾钳、活板子、手电钻、电焊机、气焊工具、射钉枪、专用扳子、手锤、錾子、电锤、热风机、电炉子、开孔器、台钻、高凳、粉线袋、剥线钳、尖嘴钳、放线架、螺丝刀、电工刀、梯子、万用表、兆欧表。
二、质量要求
（1）暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm。
（2）金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；
（3）软线吊灯，灯具重量在0.5kg及以下时，采用软线自身吊装；大于0.5kg的灯具采用吊链，且软电线编叉在吊链内，使电线不受力。
（4）导线接头处的焊锡不饱满，出现虚焊、夹渣等现象。焊锡的温度要适当，刷锡要均匀。刷锡后要及时将焊剂清除干净，保持接头部位的洁净。
（5）电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
三、工艺流程

项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录

鲁DQ－004
鲁DQ－004

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
电气施工方案
交底日期
年 月 日
钢管暗敷设：

电线穿管施工：

电缆敷设：

灯具安装：

开关插座安装：

四、操作工艺
1)暗配管：在配管施工中，管与盒、箱的连接一般情况采用螺母连接。采用螺母连接的管子必须在管端拧上锁紧螺母，插入管外径相匹配的接线盒的敲落孔内，管线要与盒壁垂直，再在盒内的管端拧上锁紧螺母；应避免在左侧管线已带上锁紧螺母，而右侧管线未拧锁紧螺母。

项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录

鲁DQ－004
鲁DQ－004

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
电气施工方案
交底日期
年 月 日
2）线槽内配线：线槽内配线前应将线槽内的积水和污物清除干净。清扫明敷线槽时，可用抹布擦净线槽内残余的杂物和积水，使线槽内外保持清洁；清扫暗敷地面内的线槽内，可先将带线穿通至接线口，然后将布条绑在带线一端，从另一端将布条拉出，反复多次就可以将线槽内的杂物和积水清理干净，也可以用空气压缩机将线槽内的杂物和积水吹出。
3）放线前应先检查管与线槽连接处的护口是否齐全，导线和保护地线的选择是否符合设计要求，管进入盒时内外螺母是否锁紧，确认无误后放线。
4）导线应放在放线盘或放线架上，放线应有专人监护，不应出现挤压、背扣、扭接、损伤等现象。
5）在同一线槽内的导线截面积总和应该不超过内部截面的40%，线槽底向下配线时，应将分支导线分别用尼龙绑带绑扎成束，并固定在线槽低板下，以防导线下坠。绑扎导线时，应用尼龙扎带，不允许用金属丝进行绑扎。
6）电缆敷设：将电缆盘滚到敷设电缆放线架前，滚动时应按电缆盘上所标箭头方向滚动，防止电缆松脱而混绞在一起；在滚动电缆盘前，应清理道路，道路应平整，无石块、砖头等硬物，道路如松软应铺装木板等，防止陷落，损伤电缆； 电缆盘上的护板应齐全；当护板不齐全时，电缆外层应与地面保持100mm及以上的距离，而且路面应平整才能滚动。
7）灯具安装：应预先提交有关位置及尺寸交有关人员开孔或已按设计嵌入式灯框已做好；配管应到位，不应有外露导线，将吊顶内引出的电源线与灯具电源的接线端子可靠连接；将灯具推入安装孔固定；上好灯罩，调整灯具或边框，灯具应对称安装，其纵横向中心轴线应在同一直线上，偏差不应大于5mm。
8）开关安装：开关接线应控制相线，接点接触可靠，操作灵活，先将配线甩出的导线留出维修长度，用剥皮钳剥出线芯或用电工刀削出线芯，长度适宜，注意不要碰伤线芯。将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头。也可以将线芯直接插入接线孔内，再用顶丝将其压紧，注意线芯不得外露。多股线应挂锡再进行压接。
9）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。
五、成品保护
1）管路敷设完毕后注意成品保护，特别是在现浇混凝土结构施工中，应派电工看护，以防管路移位或受机械损伤。在支模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象。
2）管内穿线、线槽内配线时，要把导线的余量放在盘内或盒子里面，封上盖，同时线槽及时上盖，以免导线损坏或丢失。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录

鲁DQ－004
鲁DQ－004

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
电气施工方案
交底日期
年 月 日
3）安装好的电缆桥架和电缆应注意保护，有必要时设专人看管或设标志牌进行警示。
4）灯具安装时，安装完成和下班应注意关门、窗和门上锁，防止损坏或丢失。
5）要注意保护建筑的环境卫生，安装开关、插座、风扇的线头、线皮、包装物、废弃物及安装垃圾不得随意乱扔，应及时清扫干净。
六、具体安装事宜详见会议系统施工方案及建筑工程施工工艺规程。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制

鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
建筑等电位连接
交底日期
年 月 日
交底内容：
一、主要材料：等电位箱、镀锌扁铁-25*4、导线等。
二、主要施工机具：交流电焊机、钢锯、喷灯、活扳手等。
三、操作条件：对照设计图纸检查是否有需要进行等电位连接的可接近裸露导体、金属部件等，是否有等电位连接支线，设计有遗漏，施工有无障碍及时通知设计单位、监理单位或建设单位，在施工前予以解决。
四、操作工艺：定位画线---预留或安装等电位箱体，---等电位联结导体连接---导通测试
1、定位画线：按施工图要求，将总等电位箱、局部等电位箱或辅助等电位箱位置坐标确定。
2、预留或安装等电位箱：等电位箱暗装在墙体内，先预留洞口，预留时要考虑二次配管或配扁铁的间隙，一般进出线，侧应留50*80mm。待二次配管配线完成后，箱体可用细石混凝土或砂浆，将墙体湿润后固定牢固。
3、等电位联结导体连接：等电位箱之间以及各种管道、器具、金属装饰均用扁钢连接。局部等电位连接包括卫生间内金属管道、墙面、地面、柱子等建筑物的钢筋网。
4、等电位连接完毕后要进行导通测试，测试用电源可采用空载电压为4-24v的直流或交流电源，测试电流大于0.2A，当测的等电位联结端子板与等电位连接范围内的金属管道等金属体，末端之间的电阻不超过3Ω。等电位联结进行导通测试，即对等电位用的管夹、端子板、联结线、有关接头截面和整个路径上的色标进行检验，等电位联结的有效性必须通过测定证实。
五、质量标准：
1、建筑等电位联结干线从接地装置有多于2处直接连接的接地干线或总等电位箱引出，等电位联结干线局部等电位箱间连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接，支线间不应串连连接。
2、等电位连接的可接近裸露导体或其它部件、构件与支线连接可靠紧固，导通正常。
3、需等电位联结的高级装修金属部件和零件，有专用接地螺栓与等电位联结支线连接，且有标识，连接处螺帽紧固，防松零件齐全。
六、成品保护：
1、等电位联结导体，避免各种原因受外力碰撞，防止等电位箱油漆脱落划伤，导体歪斜。
2、安装等电位导体，要对完工的地面、墙面进行保护，不得随意剔凿，能预留、预埋的，尽量在土建施工时配合预留和预埋。

项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
避雷引下线敷设
交底日期
年 月 日
交底内容：
一、主要材料：镀锌扁铁-4*40、圆钢φ12、电焊条、氧气、乙炔等
二、主要施工机具：电焊机
三、安全要求
1、焊接操作人员必须带证操作，作业时必须戴绝缘手套、穿绝缘鞋，使用护目镜和面罩。焊接前检查焊把及线路是否绝缘良好，焊按完毕要拉闸断电。
2、焊工需要照明的电源电压不高于12V。
3、严禁露天冒雨从事电焊作业。电焊机应放置在防雨、干燥和通风良好的地方。

四、操作条件：人工接地体：设计位置的场地已经清理好。利用底板钢筋或深基础做接地体：底板筋与柱筋连接处已绑扎完。防雷引下线敷设：建筑物有脚手架，达到能上人操作的条件。利用主筋作引下线时，钢筋绑扎完毕。具备调直场地和垂直运输条件。避雷针安装：接地体及引下线必须做完。需要脚手架处，脚手架搭设完毕。土建结构工程已完，并随结构施工做完预埋件。
五、操作工艺：
1、基础接地：按图纸要求利用桩基内钢筋做接地极，按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱内2根主筋底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。接地体安装完毕后，应及时请质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土或者浇砼，最后，应摇测接地电阻。并做好记录。
2、避雷引下线敷设：利用柱子外侧两根主筋兼做避雷引下线，引下线间距不应大于18m，上部伸出100和避雷网相连，下部与底板下层主筋相连，在距地0.5米处设测试连接板。利用主筋作引下线时，按设计要求找出全部主筋位置，用油漆做好标记，距室外地面0.5m处焊好断接卡子，随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线镀锌扁钢40*4或Φ12的镀锌圆钢，以备与避雷网连接。每层各引下点焊接完后，隐蔽之前，均应请监理人员进行隐检，同时应填写隐检记录。
3、从首层起每层框架梁的底部钢筋均与柱内作为引下线的钢筋焊接起来，使建筑物外侧四周形成一个水平避雷带及均压环。

项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
避雷引下线敷设
交底日期
年 月 日
交底内容：
4、建筑物45米以上外墙的金属门窗、栏杆及较大的金属物体均须与避雷装置相连接，钢构架和混凝土的钢筋应互相连接；建筑物内各种竖向敷设的金属管道及金属物除顶端和底端与防雷装置连接外，每层与等电位连接线相连且就近与混凝土框架内的位置上焊一块肋板将避雷针立起，找直找正后进行点焊，然后加以校正，焊上其他三块肋板，避雷针安装要牢固。
六、质量标准：
1)人工接地装置或利用建筑物基础钢筋的接地装置在地面以上按设计图纸位置设测试点。
2)测试接地装置的接地电阻值必须小于1欧姆。
七、成品保护：电气施工时，不得磕碰及弄脏墙面。焊接时注意保护墙面。在土建喷浆前，必须先将接地干线用纸包扎好。拆除脚手架或搬运物件时不得碰坏接地干线。避雷针安装完拆除脚手架时，注意不要碰坏避雷针。

项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
电线、电缆导管和线槽敷设
交底日期
年 月 日
交底内容：
一、施工准备
1、作业条件
在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。
2、材质要求
1)钢管的材质必须合格，设计有特殊要求时还必须符合设计要求。
2)外观检查JDG管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。
3)锁紧螺母/直节外形完好、无翘曲变形等缺陷。
4)铁制灯头盒、开关盒等的金属板厚度必须符合国家规范的要求。
3、工器具
铅笔、钢卷尺、手锤、錾子、钢锯、锯条、手动弯管器、工具袋、电工常用工具等。
二、质量要求
1、暗配的导管埋设深度与建筑物、构筑物表面的距离必须大于15mm。
2、室内进入落地式柜、台、箱盘内的导管管口，高出柜、台、箱、盘的基础面50～80mm。
3、导管在建筑物变形缝处，设置补偿装置。
4、当线管遇到以下情况之一时，中间应增设接线盒：
1）管长超过30米，无弯曲；
2）管长超过20米，有1个弯；
3）管长超过15米，有2个弯；
4）管长超过8米，有3个弯；
5、对于灯具及烟感探测器等要根据施工图准确定位，并用油漆在模板上作出标记，以便于拆模后清盒；管道敷设完毕经检查无误后用油漆在模板上表明管道走向，使模板拆除后能从混凝土表面上显示管道走向，防止以后装修、吊筋时打穿混凝土内的电线管。
三、工艺流程
预留箱盒位置--敷设管路--管路连接--切断--弯曲--油漆标识
四、操作工艺
1、预留箱盒位置
根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口，洞口左右尺寸各大1OOmm，上下各大150mm。这项工作必须提前考虑，对各种规格配电箱分别制作木套箱，钢筋绑扎时，通知钢筋工在配电箱位
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
电线、电缆导管和线槽敷设
交底日期
年 月 日
交底内容：
置做好预留洞和洞口钢筋加强工作。对于接线盒或开关、插座盒，预留铁接线盒位置正确，绑扎牢固，电线管要插入铁接线盒，管路排列要严格按照进入配电箱或盒的要求，管口必须封堵严密，以免灰浆渗入造成管路堵塞。
2、敷设管路
管路必须敷设在钢筋网内侧，分两种情况，第一种是从楼地面内引出的管路，第二种是从墙上箱盒向外引的管路。(1)对于从楼地面内引出的管路，应在土建楼层放线后及时检查，对超出墙体线的管路，要及时进行处理，如果是根部超出，必须进行剔凿然后重新接管，如果是上部超出墙体线只需将其扳正，但要注意不能用力过猛，避免管路折断或变形。(2)对于从墙上箱盒向外引的管路，必须从木套箱中引出，并连接牢固紧密。为了避免混凝土浇捣时的冲击，竖向管路应沿竖筋绑扎固定，横向管路沿水平筋固定，并绑扎在水平筋的下侧。需要进入楼板的管路伸出墙体后与钢筋固定，管口必须封堵严密，可以采用管堵封堵或将管折回头并绑扎的办法。
3、 管路连接 包括管路与管路的连接和管路与箱盒的连接两种情况。
(1)管路与管路的连接：连接前注意首先要清除被连接管端的灰浆等，平稳地插入管节中，插接要到位。必要时可用力转动套管保证连接可靠。套管连接的管路应保持平直。
(2)管路与箱盒的连接：本项工作应在土建对50线进行核查后，配合箱盒的安装同时进行，首先测定好箱盒位置，根据其位置截取适当长度的管路，如果原来管路长度不够时，可采取接短管的办法，使其长度满足使用要求。按照上面套管与管路连接的办法，把盒接头与各管路连接，把盒接头的另一端插入箱盒，并用配套的锁母固定，然后把箱盒固定在合适的位置。
4、 管路的切断JDG管使用钢锯锯断，但必须用钢锉把管口内外的毛刺修整平齐。不能斜口，以避免接管时出现质量问题。
5、管路的弯曲对于直径在25mm以下的管路，使用配套的人工煨弯器两手抓住弯管弹簧的两端位置，用膝盖顶住被弯曲部位，两端用力逐渐煨出所需要的弯度，注意不能用力过快过猛，以免管路发生变形。对于直径在32mm以上的管路，可以使用热煨法，首先将弯管器插入管内，对规格较大的管路，没有配套的弯管器时，可以把细砂灌入管内并震实，堵好两端管口，用电炉对需要弯曲部位进行均匀加热，加热到可以弯曲时，将管子的一端固定在平整的木板上，逐步煨出所需要的弯度，然后用湿布抹擦弯曲部位使其冷却定型。
五、成品保护
1、现浇混凝土楼板上配管时，注意不要踩坏钢筋，土建浇筑混凝土时，应留专人看守，以免振捣时损坏
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
电线、电缆导管和线槽敷设
交底日期
年 月 日
交底内容：
配管及盒，箱移位。 其他工种不得碰撞或弯折电线管路，管口封堵严密，电工在浇捣混凝土时派专人值班。遇有管路损坏时，及时修复。
2、管路敷设完毕后注意成品保护，特别是在现浇混凝土结构施工中，应派电工看护，以防管路移位或受机械损伤。在支模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象。

项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
电缆敷设
交底日期
年 月 日
交底内容：
（一）、施工准备
1、复核检查进入现场的电缆规格、型号、截面、电压等，均为符合设计要求；外观质量有无机械损伤、扭曲、漏油、渗油等缺陷。
2、施放电缆机具安装，采用人力施放电缆，应事先将滚轮按设计位置安装好。
（二）施工机具
主要机具牵引设备、电缆敷设用支架、各种滚轮千斤顶、防捻器、吊链、电缆重制动装置、电锤、电钻、开孔机、活扳手、钢锯、电工刀、喷灯、焊锡、螺旋器具、手钳、手锤、钢凿、梯子、电焊机、气焊工具、卷尺、线锤、经纬仪、兆欧表、万用表、耐压试验仪。
（三）施工工艺
施工准备→施放电缆→桥架内电缆敷设→挂标志牌
（四）质量要求
1、电缆敷设前按设计和实际路径计算出每根电缆的长度，尽量减少电缆接头、合理使用每盘电缆。在放电缆一根电缆不够时，需有中间接头，应避开道路交叉处，在有多条电缆并列敷设时，电缆接头的位置必须错开，必须大于2m,以保安全或以后检修。
2、人工拉引敷设、采用人力敷设电缆，应根据路径的长短，组织劳力，沿电缆敷设处走动，并以人力和滚轮相结合的方法拉引，人工拉引应注意人力分布要均匀合理，负荷适当，统一指挥，电缆施放中，电缆盘两侧须有负责转盘与刹盘滚动的专业人员，为避免电缆受拖拉损伤，电缆一定要放在滚轮上，拉引的速度均匀适当。
3、电缆穿过防火墙及防火楼板时，尽量水平或垂直敷设，先垫上一层60mm的泡沫石棉毡或矿棉，再放一层60mm的泡沫石棉毡或矿棉，再放一层电缆，依次放置；电缆敷设完毕后，用泡沫石棉毡或矿棉保护起来。在防火墙两侧1m以内厚度达到0.5-1m,对铠装油浸纸绝缘电缆，先包一层玻璃丝布，再涂防火涂料厚度0.5-1mm或直接涂1-1.5m防火涂料，也可用膨胀型防火材料，按产品技术要求封堵。
4、桥架内电缆水平敷设时，将电缆安排列图敷设，单层摆放，排列整齐，不得交叉，拐弯处以最大截
面电缆弯曲半径为准。不同等级电压的电缆分层敷设，高压电缆敷设在最上层。同等电压的电缆沿桥架
敷设时，电缆水平净距不得小于35mm.首层两端，转弯处两侧及每隔5-10m应固定1次。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
电缆敷设
交底日期
年 月 日
交底内容：
5、电缆终端头制作剥切电缆时不得伤害线芯绝缘。包缠绝缘层时注意清洁，以防止污物与潮气侵入绝缘层。绝缘纸（带）的搭接均匀，层间应无间隙及褶皱。
6、电缆终端头的出线保持电气要求必须的间距，其电缆头部带电部分之间及至接地部分的距离。应符合下表。

电压（KV）
最小距离（mm）
户内
6
10
100
125
户外
6-10
200
7、电缆头引出线最小绝缘长度应符合下表。
电压（KV）
最小绝缘长度（mm）
电压（KV）
最小绝缘长度（mm）
6
270
10
315

（五）成品保护
1、电缆及附件的运输、保管符合产品要求。
2、电缆存放应集中分类存放，盘上应标明型号、规格、长度、电压等级；电缆盘之间有通道，地基坚实或盘下加垫，排水通畅；橡胶电缆有防晒措施。
3、电缆在保管期间，每3个月检查1次，木盘完整，标志齐全，封端严密，铠装无锈蚀，有缺陷，及时处理。
4、安装时保护土建已完成的施工部分，不得损坏。
5、安装好的电缆桥架和电缆注意保护，有必要时设专人看管或设标志牌警示。

项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
泛光照明施工方案
交底日期
年 月 日
交底内容：
一、施工准备
1、作业条件
1）图纸经会审，施工组织设计(施工方案)已经批准，并向施工班组下达安全、质量、技术交底。
2）施工技术文件满足施工要求，有关的施工规范、规程、标准齐备。
2、材质要求
1) 电线导管、电缆导管和线槽的规格及型号必须符合设计要求和国家现行的技术标准规定。
2) 各种电线、电缆均应有生产许可证，产品符合国家相应产品标准，应有合格证“CCC”认证标志和证明文件。
3）灯具应有合格证，并应有“CCC”认证标志和认证证书复印件。
4）其余各材料均应符合设计、规范要求，符合国家现行的技术标准规定。
3、工器具
煨管器、梯子、砂轮锯、钢锯、扁锉、半圆锉、鱼尾钳、活板子、手电钻、电焊机、气焊工具、射钉枪、专用扳子、手锤、錾子、电锤、热风机、电炉子、开孔器、粉线袋、剥线钳、尖嘴钳、螺丝刀、电工刀、梯子、万用表、兆欧表。
二、质量要求
（1）暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm。
（2）每套灯具的导电部分对地绝缘电阻值大于2MΩ。 金属构架和灯具的可接近裸露导体及金属软管的接地（PE）或接零（PEN）可靠，且有标识。
（3）软线吊灯，灯具重量在0.5kg及以下时，采用软线自身吊装；大于0.5kg的灯具采用吊链，且软电线编叉在吊链内，使电线不受力。
三、工艺流程
钢管暗敷设：

项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录

鲁DQ－004
鲁DQ－004

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
泛光照明施工方案
交底日期
年 月 日

电线穿管施工：

灯具安装：

四、操作工艺
1)暗配管：在配管施工中，管与盒、箱的连接一般情况采用螺母连接。采用螺母连接的管子必须在管端拧上锁紧螺母，插入管外径相匹配的接线盒的敲落孔内，管线要与盒壁垂直，再在盒内的管端拧上锁紧螺母；应避免在左侧管线已带上锁紧螺母，而右侧管线未拧锁紧螺母。
2) 穿线时应用放线架或用手顺线放开，防止弄乱打扣损伤导线绝缘。穿管导线在管内不得有接头，接头必须放在接线盒内。
3）灯具安装：金属构架和灯具的可接近裸露导体及金属软管的接地（PE）或接零（PEN）可靠，且有标识。 灯的安装位置，应根据设计图纸而定，投光的角度和照度与景观协调一致，固定灯具应牢固，固定灯具的螺栓应加防松垫圈、灯具的接线应接在接线盒内，接线应采用压接或焊接，绝缘包扎紧密，应包扎两层橡皮胶布，两层塑料胶带，接地应牢固、标志应清晰。接线盒应密封防水。
五、成品保护
1）管路敷设完毕后注意成品保护，特别是在现浇混凝土结构施工中，应派电工看护，以防管路移位或受机械损伤。在支模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象。
2）管内穿线时，要把导线的余量放在盘内或盒子里面，封上盖，以免导线损坏或丢失。
3）建筑物景观照明灯施工结束后，对施工中造成的建筑物、构筑物局部破损部分，应修补完整。
六、具体安装事宜详见会议系统施工方案及建筑工程施工工艺规程。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
泛光照明管内配线
交底日期
年 月 日
交底内容：
一、主要材料：绝缘导线、钢丝、护口、安全型压线帽、连接套管、接线端子
二、主要施工机具：尖嘴钳、剥线钳、压线钳、电工刀、万用表、兆欧表。
三、操作条件：管内穿线在建筑物抹灰、粉刷及地面工程结束后进行。作好成品保护，箱、盒及导线不应破损及被灰、浆污染。穿线后线管内不得有积水及潮气侵入，必须保证导线绝缘强度符合规范要求。已向穿线的操作人员做好技术交底。
四、操作工艺：根据设计图纸要求，正确选择导线规格、型号。穿在管内绝缘导线的额定电压不低于500伏。穿入管内的干线可不分色。为了保证安全和施工方便，在线管出口处至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色，L1相为黄色，L2相为绿色，L3相为红色，N(中性线)为淡兰色，PE(保护线)为绿／黄双色。带线用φ22mm的钢丝，头部弯成不封口的圆圈，以防止在管内遇到管接头时被卡住，将带线穿入管路内，在管路的两端留有20cm的余量。如在管路较长或转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后，将两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出。当穿带线受阻时，采用两端同时穿带线的办法，将两根带线的头部弯成半圆的形状，使两根带线同时搅动，使两端头相互钩绞在一起，然后将带线拉出。当导线的根数较少时可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内，并折回压实，绑扎牢固，使绑扎处形成一个平滑的锥形过度部位。当导线根数较多或截面较大时，可将导线前端的绝缘层削去，然后将芯线错开排列在带线上，用绑扎缠绕扎牢固。使绑扎接头处形成一个平滑的锥形过度部位，便于穿线。两人穿线时，一拉一送，配合协调。导线连接时，必须先削掉绝缘去掉导线表面氧化膜，再进行连接、加锡焊、包缠绝缘，同时导线接头必须满足下列要求：①导线接头要紧密、牢固不能增加导线的电阻值。②导线接头受力时的机械强度不能低于原导线的机械强度。③导线接头包缠绝缘强度不能低于原导线绝缘强度。导线连接要牢固、紧密、包扎要良好。管内导线穿完后在电气器具未安装前进行各支路导线绝缘摇测。首先按户进行将灯头盒内的导线分开，开关盒内的导线连通，分别摇测照明(插座)支线、干线的绝缘电阻。一人摇测，一人及时读数，摇动速度应保持在120r／min左右，读数应采用1min后的读数为宜，并应做好记录。五、质量要求：1、三相或单相的交流单芯电缆，不得单独穿于钢导管内。2、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。3、电线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒(箱)的垂直管口穿入电线、电缆后，管口应密封。4、电线绝缘层颜色选择一致，即保护地线(PE线)应是黄绿相间色，零线用淡蓝色；相线用：A相--黄色、B相--绿色、C相一一红色。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
鲁DQ－004
技术（安全）交底记录

工程名称
安丘青云御景园17#A住宅楼
施工单位
山东景芝建设股份有限公司
分项工程名称
