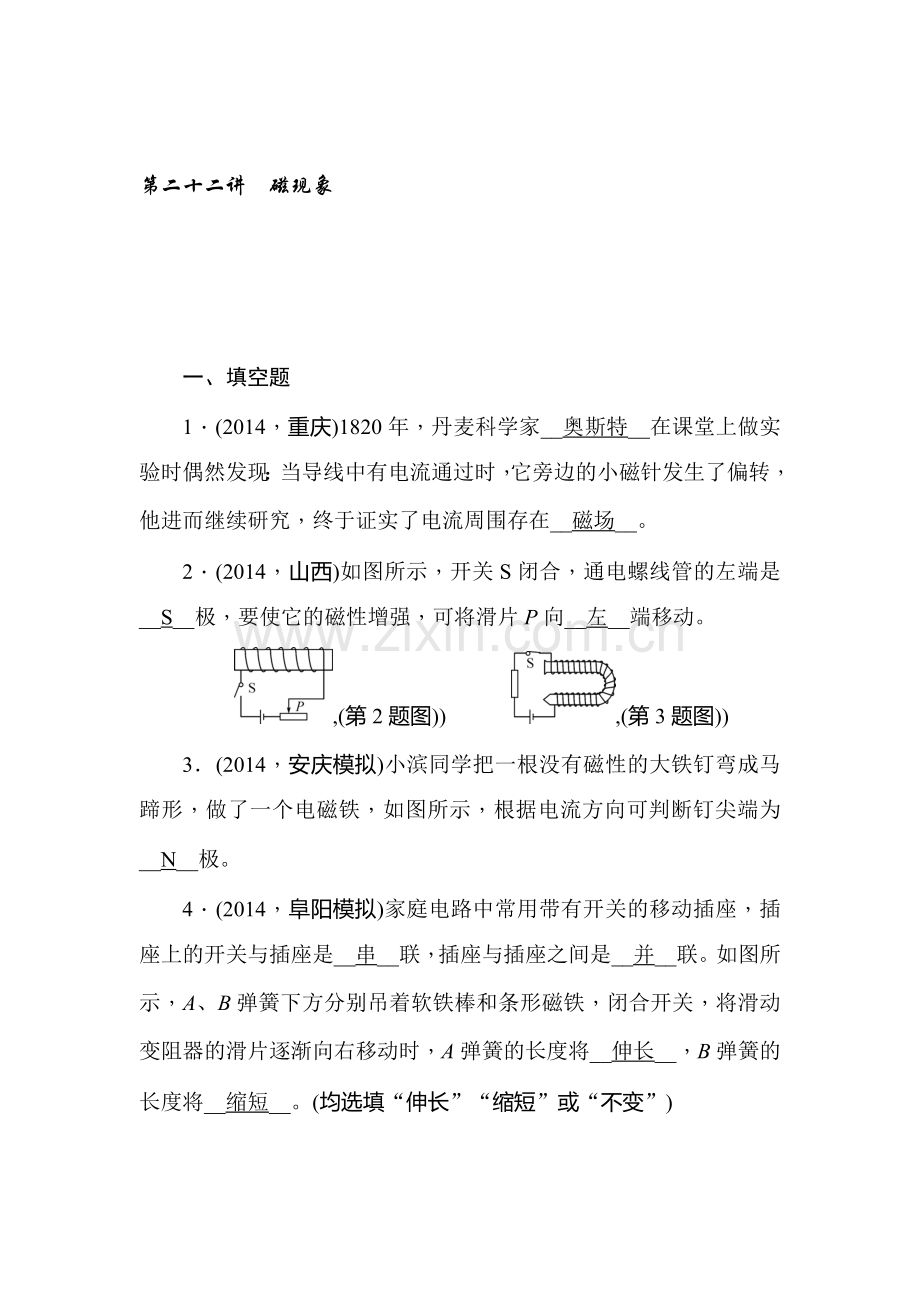

第二十二讲　磁现象

一、填空题
1．(2014，重庆)1820年，丹麦科学家__奥斯特__在课堂上做实验时偶然发现：当导线中有电流通过时，它旁边的小磁针发生了偏转，他进而继续研究，终于证实了电流周围存在__磁场__。
2．(2014，山西)如图所示，开关S闭合，通电螺线管的左端是__S__极，要使它的磁性增强，可将滑片P向__左__端移动。
,(第2题图))　　　,(第3题图))
3．(2014，安庆模拟)小滨同学把一根没有磁性的大铁钉弯成马蹄形，做了一个电磁铁，如图所示，根据电流方向可判断钉尖端为__N__极。
4．(2014，阜阳模拟)家庭电路中常用带有开关的移动插座，插座上的开关与插座是__串__联，插座与插座之间是__并__联。如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将__伸长__，B弹簧的长度将__缩短__。(均选填“伸长”“缩短”或“不变”)
,(第4题图))　　　,(第5题图))

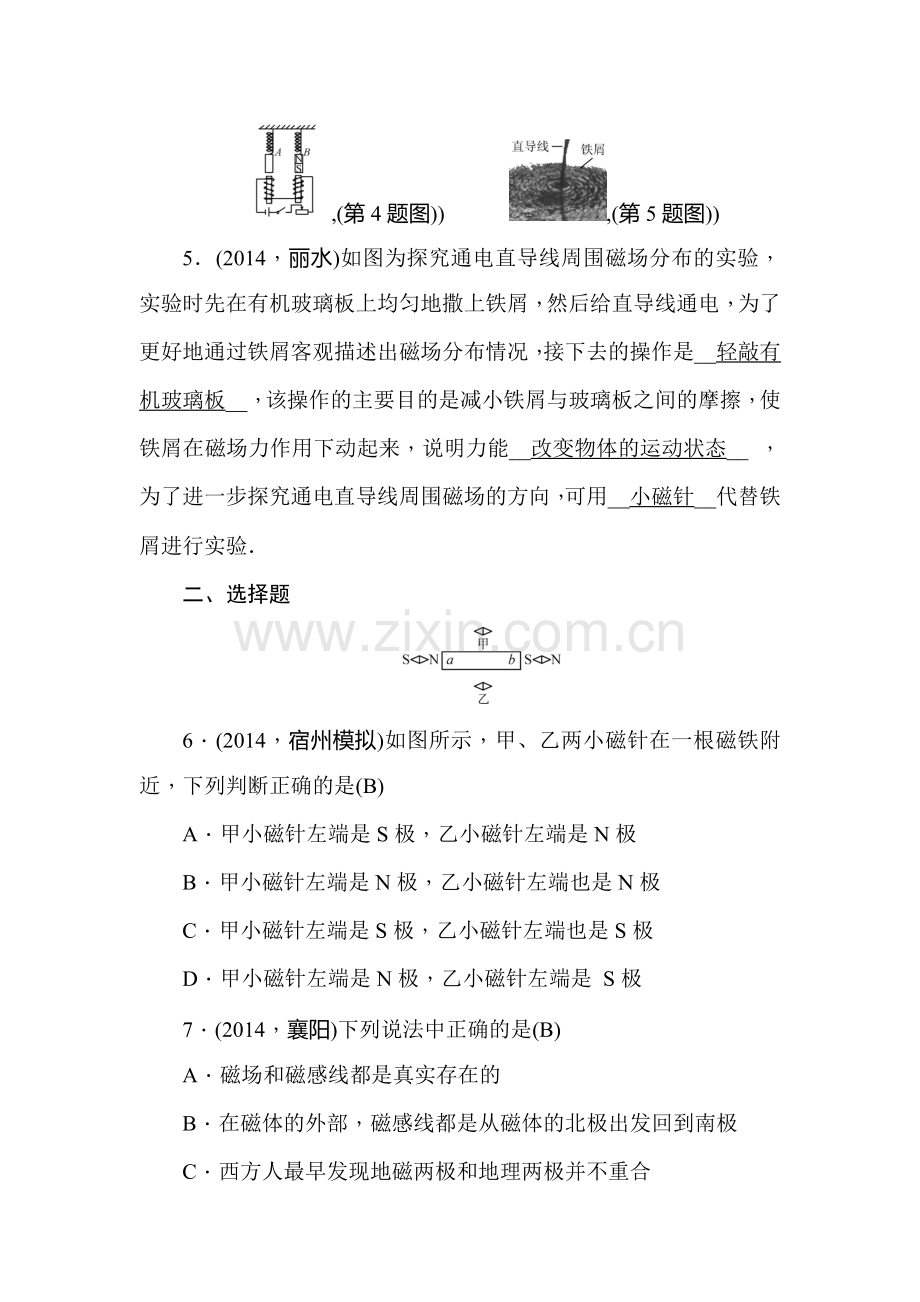

5．(2014，丽水)如图为探究通电直导线周围磁场分布的实验，实验时先在有机玻璃板上均匀地撒上铁屑，然后给直导线通电，为了更好地通过铁屑客观描述出磁场分布情况，接下去的操作是__轻敲有机玻璃板__，该操作的主要目的是减小铁屑与玻璃板之间的摩擦，使铁屑在磁场力作用下动起来，说明力能__改变物体的运动状态__ ，为了进一步探究通电直导线周围磁场的方向，可用__小磁针__代替铁屑进行实验．
二、选择题

6．(2014，宿州模拟)如图所示，甲、乙两小磁针在一根磁铁附近，下列判断正确的是(B)
A．甲小磁针左端是S极，乙小磁针左端是N极
B．甲小磁针左端是N极，乙小磁针左端也是N极
C．甲小磁针左端是S极，乙小磁针左端也是S极
D．甲小磁针左端是N极，乙小磁针左端是 S极
7．(2014，襄阳)下列说法中正确的是(B)
A．磁场和磁感线都是真实存在的
B．在磁体的外部，磁感线都是从磁体的北极出发回到南极
C．西方人最早发现地磁两极和地理两极并不重合
D．扬声器、电磁继电器、电铃都应用了电磁铁
8．(2014，滁州模拟)地球是一个巨大的磁体，图中有关地磁体的示意图正确的是(C)

9．(2014，嘉兴)如图所示的四个实验中，能确定钢棒具有磁性的是(D)

A．①② B．③④ C．①③ D．②④
10．(2014，德州)巨磁电阻(GMR)效应是指某些材料的电阻值随外磁场减小而增大的现象。在如图所示的电路中，当闭合开关S1、S2并使滑片P向右滑动时，指示灯亮度及电流表的变化情况是(D)

A．指示灯变亮　电流表示数增大
B．指示灯变暗　电流表示数减小
C．指示灯亮度不变　电流表示数增大
D．指示灯亮度不变　电流表示数减小
11．(2014，六安模拟)关于电磁铁，下面说法中正确的是(B)
A．电磁铁是根据电磁感应原理制作的
B．电磁继电器中的磁体，必须用电磁铁
C．电磁继电器中的磁体，可以用永磁体，也可以用电磁铁
D．电磁铁中的铁芯，可以用钢棒代替
三、作图与实验探究题
12．(2014，宜宾)请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向。
解：

13．(2014，襄阳)在图中标出通电螺线管磁感线的方向，并标出条形磁体B端的磁极极性。
解：
14．(2014，威海)物理学中常用磁感线来形象地描述磁场，用磁感应强度(用字母B表示)来描述磁场的强弱，它的国际单位是特斯拉(符号是T)，磁感应强度B越大表明磁场越强；B＝0表明没有磁场。有一种电阻，它的大小随磁场强弱的变化而变化，这种电阻叫做磁敏电阻，图1所示是某磁敏电阻R的阻值随磁感应强度B变化的图象。为了研究某磁敏电阻R的性质，小刚设计了如图2所示的电路进行实验，请解答下列问题：

(1)当S1断开，S2闭合时，电压表的示数为3 V，则此时电流表的示数为__0.03__A。
(2)只闭合S1，通电螺线管的左端为__S__极；闭合S1和S2，移动两个滑动变阻器的滑片，当电流表示数为0.04 A时，电压表的示数为6 V，由图象可得，此时该磁敏电阻所在位置的磁感应强度为__0.3__T。
(3)实验中小刚将电路中电源的正负极对调，发现乙电路中电压表和电流表的示数不变，这表明：该磁敏电阻的阻值与磁场的__方向__无关。
(4)实验中小刚通过改变滑动变阻器连入电路中的阻值来改变磁敏电阻所在位置的磁感应强度，请你再提供一种改变磁感应强度的方法：__改变通电螺线管的磁性大小__。
四、综合应用题
15．(2014，合肥模拟)如图甲所示为一恒温箱温控电路，包括工作电路和控制电路两部分。R为热敏电阻(置于恒温箱内)，阻值随温度变化的关系如图乙所示。恒温箱温控电路工作原理：加热过程中，恒温箱温度升高到一定值时，控制电路中电流会达到一定值，继电器的衔铁被吸合，工作电路停止加热。

(1)图中所示状态，电路处于加热还是未加热？
(2)恒温箱的温度为100 ℃时，继电器线圈中的电流达到20 mA，衔铁被吸合，此时热敏电阻R消耗的功率是多少？
(3)电阻R′有什么作用？

解：(1)加热　
(2)恒温箱温度为100 ℃时，R＝50 Ω，
P＝I2R＝(0.02 A)2×50 Ω＝0.02 W　
(3)①保护电路
②调节温控箱的控制温度
