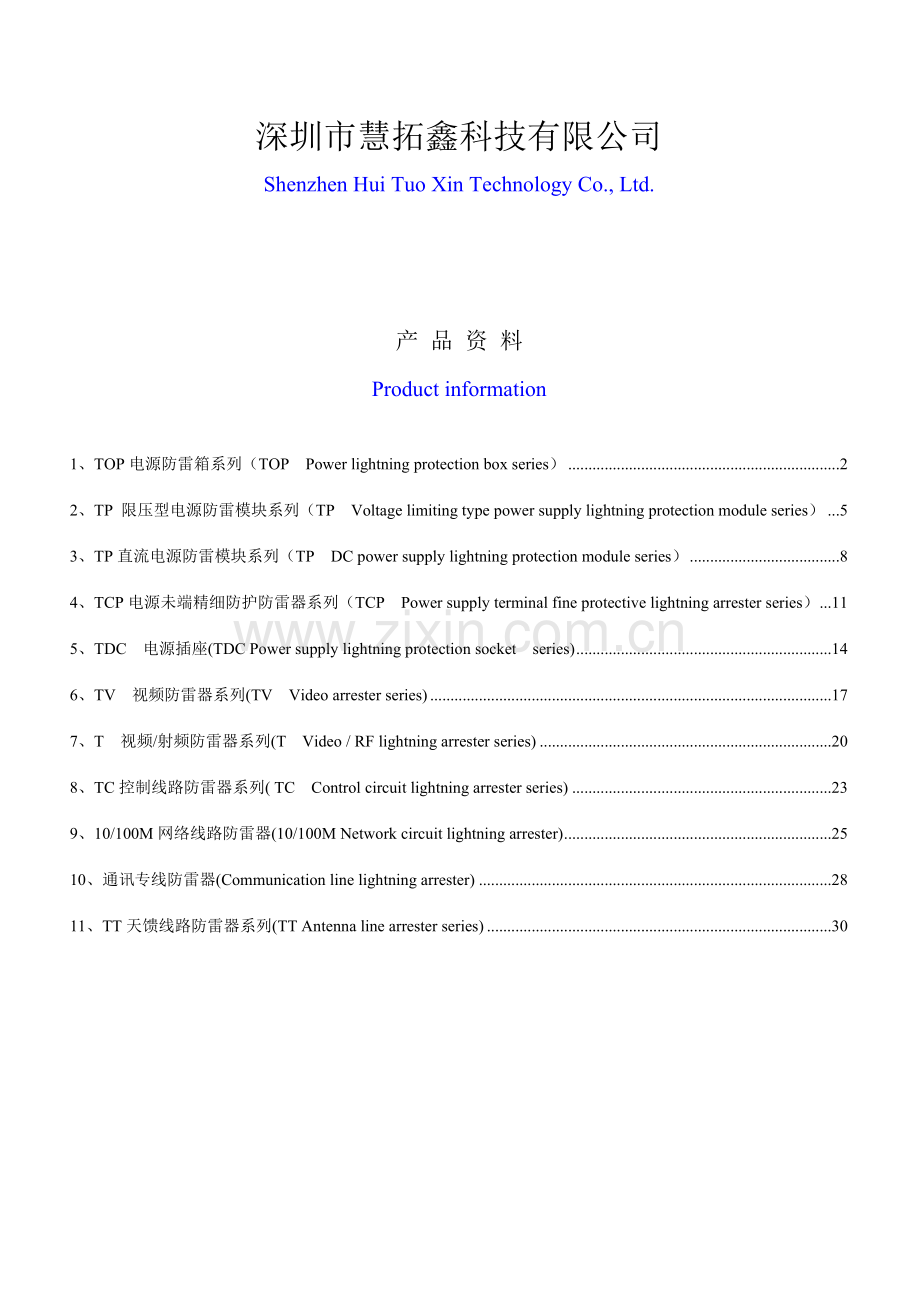

深圳市慧拓鑫科技有限公司
Shenzhen Hui Tuo Xin Technology Co., Ltd.

产 品 资 料
Product information

1、TOP电源防雷箱系列（TOP Power lightning protection box series） 2
2、TP 限压型电源防雷模块系列（TP Voltage limiting type power supply lightning protection module series） 5
3、TP直流电源防雷模块系列（TP DC power supply lightning protection module series） 8
4、TCP电源未端精细防护防雷器系列（TCP Power supply terminal fine protective lightning arrester series） 11
5、TDC 电源插座(TDC Power supply lightning protection socket series) 14
6、TV 视频防雷器系列(TV Video arrester series) 17
7、T 视频/射频防雷器系列(T Video / RF lightning arrester series) 20
8、TC控制线路防雷器系列( TC Control circuit lightning arrester series) 23
9、10/100M网络线路防雷器(10/100M Network circuit lightning arrester) 25
10、通讯专线防雷器(Communication line lightning arrester) 28
11、TT天馈线路防雷器系列(TT Antenna line arrester series) 30

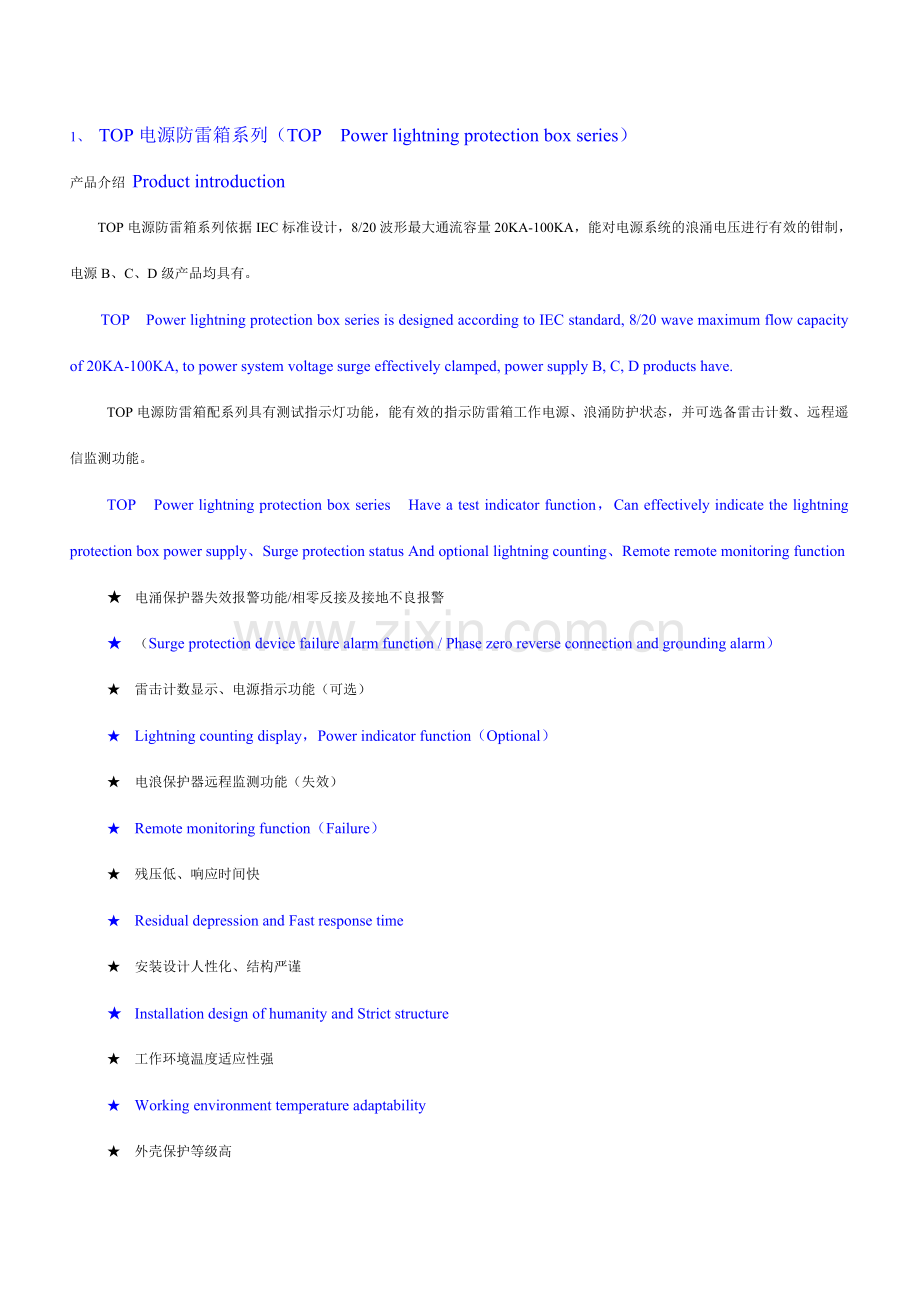

1、 TOP电源防雷箱系列（TOP Power lightning protection box series）
产品介绍 Product introduction
TOP电源防雷箱系列依据IEC标准设计，8/20波形最大通流容量20KA-100KA，能对电源系统的浪涌电压进行有效的钳制，电源B、C、D级产品均具有。
TOP Power lightning protection box series is designed according to IEC standard, 8/20 wave maximum flow capacity of 20KA-100KA, to power system voltage surge effectively clamped, power supply B, C, D products have.
TOP电源防雷箱配系列具有测试指示灯功能，能有效的指示防雷箱工作电源、浪涌防护状态，并可选备雷击计数、远程遥信监测功能。
TOP Power lightning protection box series Have a test indicator function，Can effectively indicate the lightning protection box power supply、Surge protection status And optional lightning counting、Remote remote monitoring function
★ 电涌保护器失效报警功能/相零反接及接地不良报警
★ （Surge protection device failure alarm function / Phase zero reverse connection and grounding alarm）
★ 雷击计数显示、电源指示功能（可选）
★ Lightning counting display，Power indicator function（Optional）
★ 电浪保护器远程监测功能（失效）
★ Remote monitoring function（Failure）
★ 残压低、响应时间快
★ Residual depression and Fast response time
★ 安装设计人性化、结构严谨
★ Installation design of humanity and Strict structure
★ 工作环境温度适应性强
★ Working environment temperature adaptability
★ 外壳保护等级高
★ Shell protection grade
产品性能参数（共性） Product performance parameters（Common）
SPD端口
SPD Port
一端口
One port
SPD类别
SPD Category
限压型
Voltage limiting type
保护模式
Protected mode
L-PE/N-PE
L-PE/N-PE
最大连续运营电压 Uc
Max. continuous operating a.c. voltage Uc
320/385V
320/385V
失效指示
Failure indication
亮为正常工作、灭为故障指示
Light for the normal work、Off for fault indication
工作环境温度
Operating temperature range [parallel]/[series]
-40/85℃
-40/85℃
外壳保护等级
Degree of protection
IP50
IP50
响应时间
Response time
≤ 25 ns
≤ 25 ns

产品性能参数（个性）Product performance parameters（Personality）
型号
（Model）
工作电压
Nominal a.c. voltage
标称放电电流
In (8/20μS)
Nominal discharge current In (8/20 µs)
最大放电电流
Imax (8/20μS)
Max. discharge current Imax(8/20 µs)
保护水平
Up
Voltage protection level
up
连接线
最小安装导体截面Cross-sectional area (min.)
接地线
最小安装导体截面Cross-sectional area (min.)
TOP-100A-3
380V
60KA
100KA
2500V
25 mm2
35 mm2
TOP-60A-3
380V
30KA
60KA
2500V
16 mm2
25 mm2
TOP -40-3
380V
20KA
40KA
1800V
10 mm2
16mm2
TOP -40-1
220V
20KA
40KA
1800V
10 mm2
16mm2
TOP -20-3
380V
10KA
20KA
1500V
10 mm2
16mm2
TOP -20-1
220V
10KA
20KA
1500V
10 mm2
16mm2

产品合用范围：
The scope of products：
▲通信、电力、金融、民航、铁路等电源系统的保护
▲Communications, electricity, finance, civil aviation, railways and other power system protection
▲建筑物总配箱、室外配电箱、楼层分派箱
▲Buildings with a total box, outdoor distribution box, floor distribution box
▲配电柜电箱无安装位置但须安装第一级防雷设施的环境
▲Power distribution cabinet electric box without installation position but must be installed first stage lightning protection
facility environment
▲无人值守但须安装第一级带遥信指示的防雷设备的环境
▲Unmanned but to be fitted with remote signal indicative of the first level of mine equipment environment
▲需要有第一级电涌保护失效指示及报警指示及雷电泄放记录的环境
▲Need to have the first surge protection failure indication and alarm indication and lightning discharge recording environment

产品图：
Product picture:

产品尺寸：
Prodct size chart:

安装说明:
Installation instructions：
1、取出箱子钥匙，插进锁孔打开防雷箱面板
1、Remove the box keys, Inserted into the keyhole to open the thunder box panel
2、防雷箱体固定在墙面上。
2、Lightning protection box fixed on the wall
3、用电缆剪线钳裁剪相应长度的黄、绿、红、蓝色四种电源线及黄绿双色地线。
3、Cutting the appropriate length of cable wire cutters, yellow, green, red, blue four power cord and the yellow-green ground
4、根据现场的接线方式对每条线末端做铜鼻子；选用≥150A开口线鼻子或者与线径相应的国标圆口线鼻子，开口线鼻子用电烙铁搪锡；圆口线鼻子用液压钳压接并搪锡。
4、According to the connection on each end of the line do copper nose；Selection of ≥ 150A opening line of the nose or with a diameter corresponding to GB Round the mouth line nose Opening line of the nose with electric iron Boring tin；Round mouth lines the nose with the hydraulic crimping and boring tin
5、将防雷箱连接好。
5、Lightning box connected
6、把五条连接导线穿管固定；管可选用PVC管\槽、镀锌铁管\槽、 黄腊管、波纹管、蛇皮管等。
6、The five connecting conductor pipe is fixed：Tube can be used PVC pipe \ trough, galvanized iron pipes \ slot, yellow wax tubes, bellows, snakeskin tube。
7、停电接线，把黄、绿、红、蓝、黄绿五种线分别与电源配电柜内L1、L2、L3、N、PE相并联连接，并联安装于电源系统的空气开关进线端，并保证连接可靠。
7、Blackout wiring，The yellow, green, red, blue, yellow and green five line is respectively connected with the power distribution cabinet L1, L2, L3, N, PE phase parallel connection，nstalled in parallel in the power system into the air switch line side And ensure a reliable connection
8、固定配电箱内的连接导线，恢复供电。
8、Fixed power distribution box connecting wire, Restoration of electricity
9、锁好防雷箱，按下测试按钮指示灯亮，安装完毕。
9、Lock the lightning protection box，Press the test button indicator light，and Installed
* 安装注意事项
*Installation Notes
1、必须由专业持证电工进行安装。
1、Must be professional certified electrician to install
2、接地电阻≤4Ω。
2、Grounding resistance ≤ 4Ω

2、TP 限压型电源防雷模块系列（TP Voltage limiting type power supply lightning protection module series）
产品介绍 Product introduction
TP系列电源防雷模块依据IEC标准设计，8/20波形最大通流容量20KA-80KA，能对电源系统的浪涌电压进行有效的钳制，能对电源系统的浪涌电压进行有效的钳制，电源B、C、D级产品均具有，依据不同的配电系统（TT/TN/IT）可选择多种组合方式。
TP series SPD according to IEC standard design, 8/20 wave maximum flow capacity of20KA-80KA, to power system voltage surge effectively clamped, power supply B, C, D products have，According to different distribution system ( TT/TN/IT ) can choose a variety of combinations.
★模块设计、安装方便
★Modular design、 Easy to install
★模块为标准35mm导轨式安装
★Module for the standard 35mm DIN rail installation
★内置过流过热、温控断路技术
★The built-in overcurrent overheat, temperature control circuit technology
★单模块最大放电电流：20-80kA（8/20μs）
★Single module of the maximum discharge current of 20-80kA (8/20μs)
★漏电流小、残压低
★Low leakage current, low residual voltage
★反映速度：10-9秒级
★Speed ​​of response：≤1ns
★高能电涌保护
★High-energy surge protection
★失效指示
★become invalid indication
★遥控报警信号 常开/常闭触点端子（可选）
★Remote alarm signal Normally open / normally closed contact terminal(Optional)
产品性能参数（共性） Product performance parameters（Common）
SPD端口
SPD Port
一端口
One port
SPD类别
SPD Category
限压型
Voltage limiting type
电源系统
Power system
TT-TN-IT
TT-TN-IT
失效指示
Failure indication
窗口跳红
The window to jump the red
工作环境温度
Operating temperature range [parallel]/[series]
-40/85℃
-40/85℃
外壳保护等级
Degree of protection
IP20
IP20
响应时间
Response time
≤ 25 ns
≤ 25 ns

产品性能参数（个性）Product performance parameters（Personality）
型号（Model）
TP80
TP40
TP20
TP-N
额定电压Un
Nominal a.c. voltage Un
220V
220V
220V
220V
最大连续运营电压Uc
Max. continuous operating a.c. voltage Uc
385V
385V
355V
275V
标称放电电流 In（8/20μs）
Nominal discharge current In(8/20 µs)
40KA
20KA
10KA
80KA
最大放电电流 lmax（8/20μs）
Max. discharge current Imax(8/20 µs)
80KA
40KA
20KA
-
限制电压 Up
Voltage protection level Up
<2300V
<1800V
<1500V
<1200V
前置过流保护
Prepositive overflowing protection
63A/35KA
32A/10KA
16A/6KA
-

产品图片:
Product picture:

产品合用范围：
The scope of products：
▲通信、电力、金融、民航、铁路等电源系统的保护
▲Communications, electricity, finance, civil aviation, railways and other power system protection
▲建筑物总配箱、室外配电箱、楼层分派箱
▲Buildings with a total box, outdoor distribution box, floor distribution box

产品尺寸图：
Prodct size chart:

安装说明：
Installation instructions：
1、 防雷模块前串联过流保护装置
1、Lightning protection module series overcurrent protection devices
2、防雷模块固定在35mm导轨上。
2、Lightning protection module is fixed at 35mm rail
3、用电缆剪线钳裁剪相应长度的黄、绿、红、蓝色四种电源线及黄绿双色地线。
3、Cutting the appropriate length of cable wire cutters, yellow, green, red, blue four power cord and the yellow-green ground
4、根据现场的接线方式对每条线末端做铜鼻子；选用≥150A开口线鼻子或者与线径相应的国标圆口线鼻子，开口线鼻子用电烙铁搪锡；圆口线鼻子用液压钳压接并搪锡。
4、According to the connection on each end of the line do copper nose；Selection of ≥ 150A opening line of the nose or with a diameter corresponding to GB Round the mouth line nose Opening line of the nose with electric iron Boring tin；Round mouth lines the nose with the hydraulic crimping and boring tin
5、将防雷模块连接好。
5、Lightning protection module connected
6、把五条连接导线穿管固定；管可选用PVC管\槽、镀锌铁管\槽、 黄腊管、波纹管、蛇皮管等。
6、The five connecting conductor pipe is fixed：Tube can be used PVC pipe \ trough, galvanized iron pipes \ slot, yellow wax tubes, bellows, snakeskin tube。
7、停电接线，把黄、绿、红、蓝、黄绿五种线分别与电源配电柜内L1、L2、L3、N、PE相并联连接，并联安装于电源系统的空气开关进线端，并保证连接可靠。
7、Blackout wiring，The yellow, green, red, blue, yellow and green five line is respectively connected with the power distribution cabinet L1, L2, L3, N, PE phase parallel connection，nstalled in parallel in the power system into the air switch line side And ensure a reliable connection
8、固定配电箱内的连接导线，恢复供电。
8、Fixed power distribution box connecting wire, Restoration of electricity
9、安装完毕。
9、Installed
* 安装注意事项
*Installation Notes
1、必须由专业持证电工进行安装。
1、Must be professional certified electrician to install
2、接地电阻≤4Ω。
2、Grounding resistance ≤ 4Ω

3、TP直流电源防雷模块系列（TP DC power supply lightning protection module series）
产品介绍 Product introduction
TP系列直流电源电涌保护器依据IEC标准设计,TP系列直流电涌保护器具有大的雷电流泄放能力，每位的最大放电电流20kA，合用于直流供电系统的末级保护，依据不同的直流电源电压可选择各种相应的规格。
TP series DC power SPD according to IEC standard design, TP series DC surge protector with a large lightning current discharge capacity of, Each of the maximum discharge current of 20kA, Suitable for DC power supply system of the final protection, On the basis of different DC power supply voltage can be selected by the corresponding specifications

★模块设计、安装方便
★Modular design、 Easy to install
★模块为标准35mm导轨式安装
★Module for the standard 35mm DIN rail installation
★内置过流过热、温控断路技术
★The built-in overcurrent overheat, temperature control circuit technology
★单模块最大放电电流：20-80kA（8/20μs）
★Single module of the maximum discharge current of 20-80kA (8/20μs)
★漏电流小、残压低
★Low leakage current, low residual voltage
★反映速度：10-9秒级
★Speed ​​of response：≤1ns
★高能电涌保护
★High-energy surge protection
★失效指示
★become invalid indication
★遥控报警信号 常开/常闭触点端子（可选）
★Remote alarm signal Normally open / normally closed contact terminal(Optional)

产品性能参数（共性） Product performance parameters（Common）
SPD端口
SPD Port
一端口
One port
SPD类别
SPD Category
限压型
Voltage limiting type
电源系统
Power system
直流电源
DC power supply
失效指示
Failure indication
窗口跳红
The window to jump the red
工作环境温度
Operating temperature range [parallel]/[series]
-40/85℃
-40/85℃
外壳保护等级
Degree of protection
IP20
IP20
响应时间
Response time
≤ 25 ns
≤ 25 ns
产品性能参数（个性）Product performance parameters（Personality）
型号（Model）
TP24DC
TP48DC
TP75DC
TP110DC
TP380DC
额定电压Un
Nominal a.c. voltage Un
24DC
48DC
75DC
110DC
380DC
最大连续电压Uc
Max. continuous operating a.c. voltage Uc
30DC
85DC
85DC
120DC
385DC
标称放电电流 In（8/20μs）
Nominal discharge current In (8/20 µs)
10KA
10KA
10KA
10KA
20KA
最大放电电流 lmax（8/20μs）
Max. discharge current Imax(8/20 µs)
20KA
20KA
20KA
10KA
40KA
限制电压 Up
Voltage protection level Up
<450V
<450V
<450V
<1200V
<1200V
前置过流保护
Prepositive overflowing protection
16A/6KA
16A/6KA
16A/6KA
32A/6KA
32A/6KA

产品图片:
Product picture:

产品合用范围：
The scope of products：
▲直流配电屏
▲DC distribution screen
▲直流供电设备
▲DC-powered equipment
▲直流配电箱
▲DC distribution box
▲电子信息系统(如消防机房直流线路)
▲Electronic information system()

产品尺寸图：
Prodct size chart:

安装说明：
Installation instructions：

1、 防雷模块前串联过流保护装置
1、Lightning protection module series overcurrent protection devices
2、防雷模块固定在35mm导轨上。
2、Lightning protection module is fixed at 35mm rail
3、连接线线径规定：TP24DC、TP48DC、TP75DC、TP110DC、TP380DC，连接线≥6 mm2，接地线≥10 mm2。
3、Cable diameter requirements：TP24DC、TP48DC、TP75DC、TP110DC、TP380DC, Connecting wire≥6 mm2，Ground wire≥10 mm2
4、连接导线长度规定:电涌保护器两端的连接导线长度≤0.5米。
4、Connecting wire length requirements：Surge protection devices at both ends of connecting wire length≤0.5m
5、TP电涌保护器应安装在直流供电设备的负荷侧。
5、TP Surge protective device should be installed in DC power supply equipment of the load side
6、TP电涌保护器前端必须串联过流保护装置，过流保护装置参数的选择：
TP380DC,额定电流32A，分断电流10KA；TP24DC、TP48DC、TP75DC、TP110DC，额定电流16A，分断电流6KA。
6、TP Surge protective device, front-end must be connected in series overcurrent protective device，rameter selection of overcurrent protective devices: TP380DC,Rated current 32A，Breaking current 10KA；TP24DC、TP48DC、TP75DC、TP110DC, Rated current 16A，Breaking current 6KA
7、安装距离：与电压开关型电涌保护器距离≥5米。
7、Installation distance：Voltage switch type surge protector distance≥5m
8、安装完毕。
8、Installed

4、TCP电源未端精细防护防雷器系列（TCP Power supply terminal fine protective lightning arrester series）
产品介绍 Product introduction
TCP系列模块化电源防雷器依据IEC标准设计，TCP系列电源防雷器每位具有2路电涌保护功能，每位的最大放电电流10KA（8/20μs），合用于供电系统的末级保护，依据不同的电源电压选择各种相应规格。
TCP Series modular power supply SPD according to IEC design,TCP Series SPD each with 2-way surge protector, Each the maximum discharge current of 10KA (8/20μs)，Apply to the supply system of The last level protection
★ 失效检测指示
★become invalid indication
★单模块最大放电电流：10kA（8/20μs）
★Single module of the maximum discharge current of 10kA (8/20μs)
★模块为标准35mm导轨式安装
★Module for the standard 35mm DIN rail installation
★内置过流过热、温控断路技术
★The built-in overcurrent overheat, temperature control circuit technology

产品性能参数：Product performance parameters
型号（Model）
TCP012
TCP024
TCP024AC
TCP220
SPD端口
SPD Port
一端口
1 Port
一端口
1 Port
一端口
1 Port
一端口
1 Port
SPD类型
SPD Type
组合型
Compound
组合型
Compound
组合型
Compound
组合型
Compound
电源系统
Power system
12V直流单相
12V DC single-phase
24V直流单相
24V AC single-phase
24V交流单相
24V DC single-phase
220V交流单相
220V AC single-phase
额定电压Un
Nominal a.c. voltage Un
12V
24V
24V
220V
最大连续电压Uc
Max. continuous operating a.c. voltage Uc
15V
30V
30V
320V
标称放电电流 In（8/20μs）
Nominal discharge current In (8/20 µs)
5 kA
5 kA
5 kA
5 kA
最大放电电流 lmax（8/20μs）
Max. discharge current Imax(8/20 µs)
10 kA
10 kA
10 kA
10 kA
限制电压 Up
Voltage protection level Up
30V
42V
42V
700V
失效指示
Failure indicati
