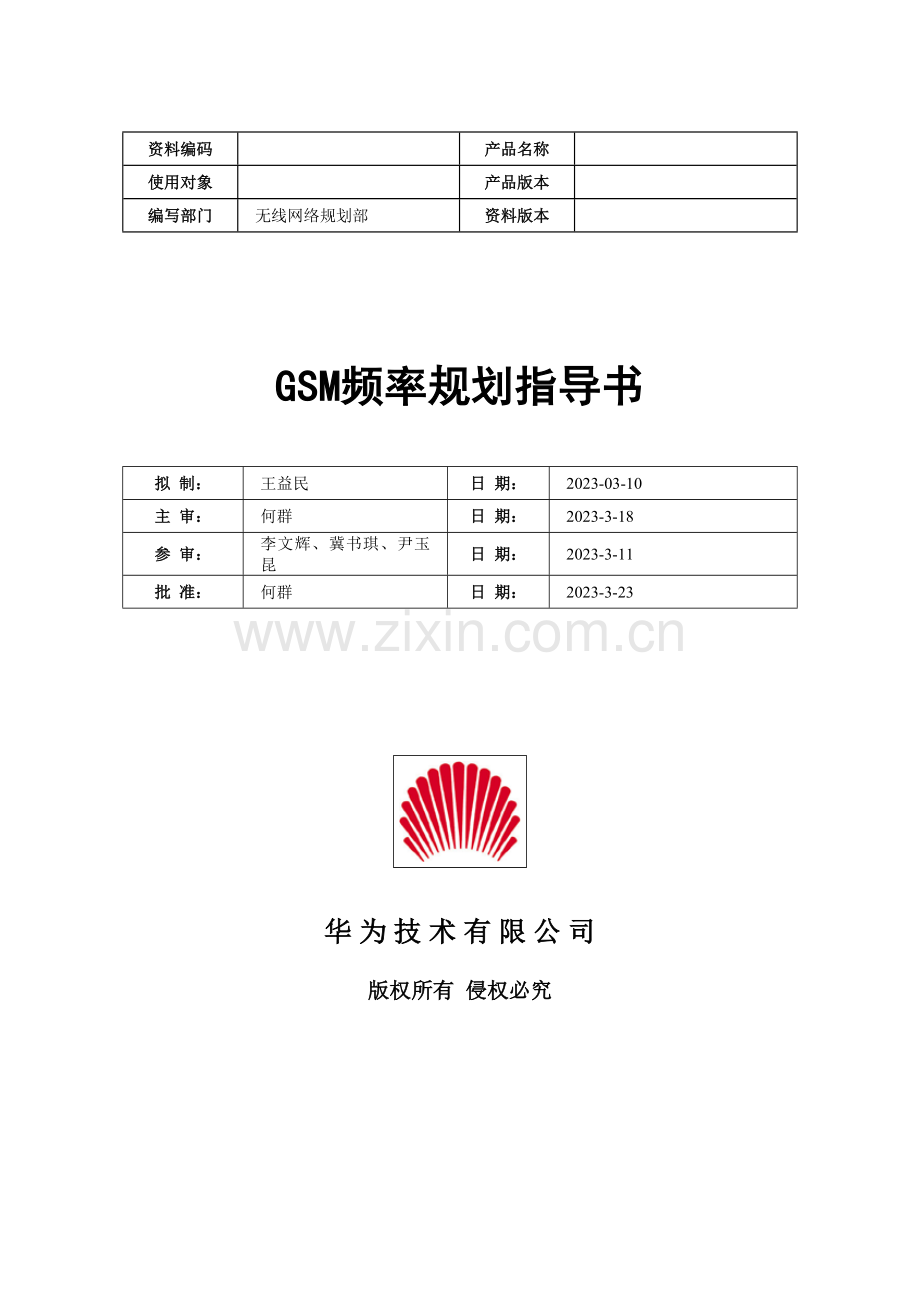

GSM频率规划指导书A.doc

资料编码

产品名称

使用对象

产品版本

编写部门
无线网络规划部
资料版本

GSM频率规划指导书

拟 制：
王益民
日 期：
2023-03-10
主 审：
何群
日 期：
2023-3-18
参 审：
李文辉、冀书琪、尹玉昆
日 期：
2023-3-11
批 准：
何群
日 期：
2023-3-23

华 为 技 术 有 限 公 司
版权所有 侵权必究

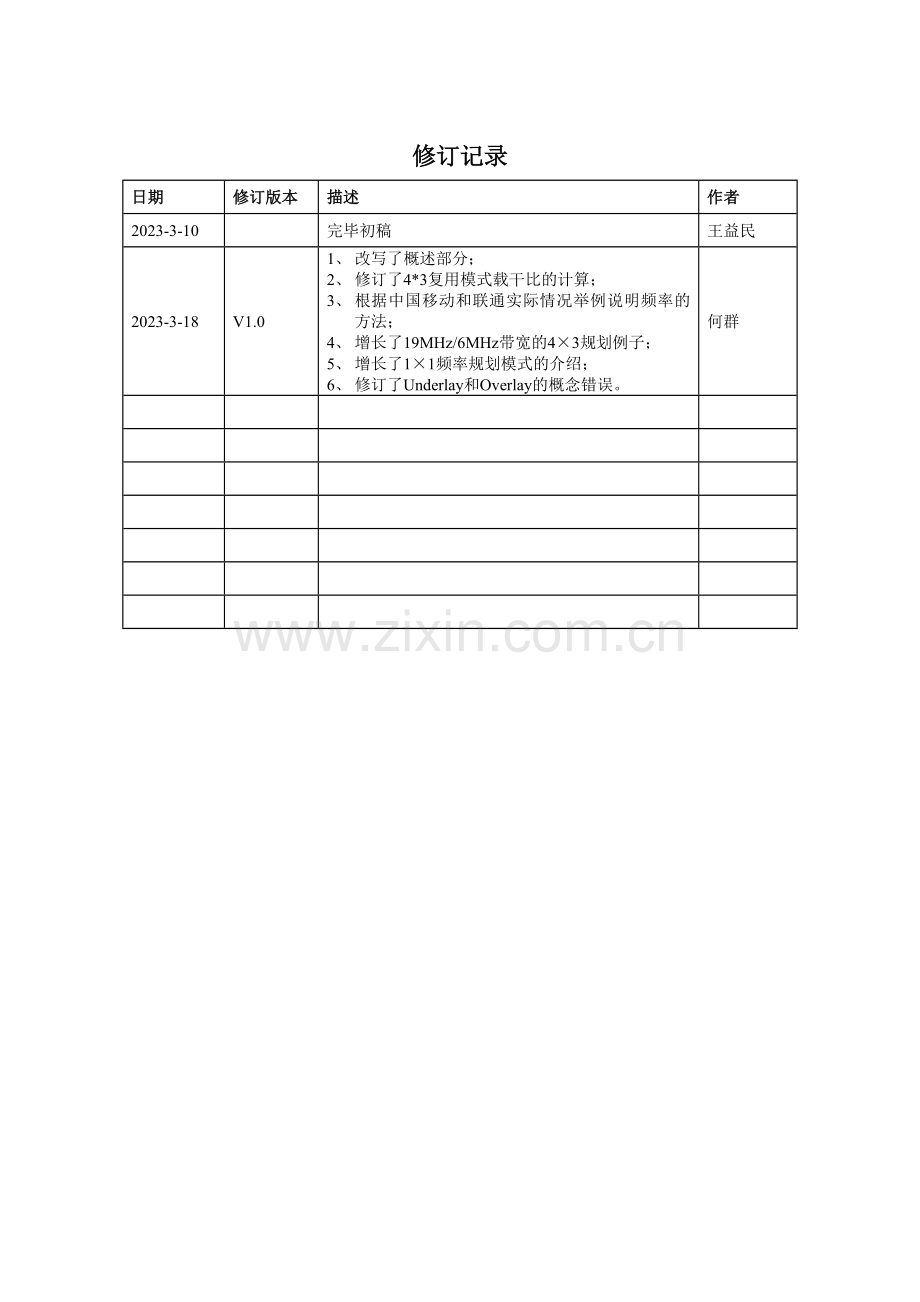

修订记录
日期
修订版本
描述
作者
2023-3-10

完毕初稿
王益民
2023-3-18
V1.0
1、 改写了概述部分；
2、 修订了4*3复用模式载干比的计算；
3、 根据中国移动和联通实际情况举例说明频率的方法；
4、 增长了19MHz/6MHz带宽的4×3规划例子；
5、 增长了1×1频率规划模式的介绍；
6、 修订了Underlay和Overlay的概念错误。
何群

目 录
第1章 概 述 1
第2章 频率划分和载干比规定 2
2.1 频率划分 2
2.2 载干比 2
第3章 频率规划原则 5
第4章 常规频率复用技术 6
4.1 4×3复用的载干比 6
4.2 10MHz带宽4×3复用 7
4.3 19MHz带宽4×3复用 8
4.4 6MHz带宽4×3复用 9
4.5 4×3复用小结 10
第5章 紧密的频率复用技术 10
5.1 3×3频率复用模式 10
5.2 2×6频率复用模式 12
5.3 2×3频率复用方式 14
5.4 1×3频率复用方式 15
5.5 1×1频率复用方式 18
5.6 A+B频率复用方式 18
第6章 同心圆（Concentric Cell）技术 20
6.1 同心圆技术的概念 20
6.2 普通同心圆GUO（General Underlay Overlay） 21
6.3 智能同心圆IUO（Intelligent Underlay Overlay） 21
6.4 同心圆技术的特点 22
第7章 MRP (Multiple Reuse Pattern)技术 23
7.1 基本原理 23
7.2 连续的MRP分组 25
7.3 间隔的MRP分组 26
7.4 MRP技术的重要特点 28
7.5 与1X3复用方式的比较 28
第8章 各种频率复用方式容量比较 29

关键词：频率复用 载干比 紧密复用 同心圆 MRP 1×3 1×1

摘 要：频率规划是GSM为了规划和优化中最关键的技术之一。本文系统地总结了GSM常用的频率规划技术，各种频率规划技术的特点，具体使用情况介绍，及其容量对比。

缩略语清单：

第1章 概 述
对于移动通信，频率资源始终是一项珍贵资源，如何提高频谱资源的运用效率是运营商、设备商和众多专家学者关注和研究的重要课题，这些研究工作推动了通信技术的向前发展。移动通信到目前经历了三个阶段：模拟的TACS/AMPS、GSM/CDMA IS95、WCDMA/CDMA2023，每一次技术的奔腾都大大提高了频谱运用效率。
提高频谱资源运用效率就是在有限的频谱资源范围内，在保证网络质量可以被接受的前提下，提高网络容量。在不考虑增长频率资源的前提下，提高GSM的网络容量的途径重要有两个：一是社区分裂，通过增长基站密度，提高网络容量；二是频率复用技术。本文重要研究GSM的频率复用技术，即频率规划技术。
要提高网络容量，就必须对有限的频率资源进行反复使用；频率复用提高了网络容量，但又带来了新问题――通话质量的恶化；频率复用越紧密，带来的网络干扰也越大。如何取得网络容量和话音质量的平衡是频率规划必须解决的问题。也就是说，一个良好的频率规划可以在维持良好话音质量的基础上实现网络容量的提高。
目前，GSM常用的频率复用技术有：4×3、3×3、2×6、1×3、1×1、MRP、同心圆等，这些频率复用技术在实际的使用过程中各有优缺陷。如4×3方式，其频率运用率较低，但网上通常能获得较高的载干比，能较轻松的获得良好的话音；1×3方式下，频率的运用率较高，但由于同频复用距离减小（与4×3相比），网上干扰增长，话音质量会变差，需要启动抗干扰措施，如跳频、DTX等。
对于GSM的网络规划和优化工程师，频率规划技术是一项十分关键的技术。频率规划质量的好坏对网络质量起决定性影响。
本文就频率复用的几种方式，根据系统规定和频率复用度进行论述，介绍频率复用规则，根据实例介绍各种复用方式下频率的分组，及其载干比和频率复用度。
对于有些规划工程师喜欢采用的没有任何规律的频率方法因无法归纳总结本文不予介绍。并且由于这种方法在优化时调整频点的困难和对网络干扰的难以预测，这种规划方法也越来越少地被采用。

第2章 频率划分和载干比规定
2.1 频率划分
蜂窝系统根据所用频段可以分为GSM900M和DCS1800M系统，载频间隔为200KHz。其上、下行频率划分如下：
表1. GSM频率划分

频段（MHz）
带宽（MHz）
频道号
载频数(对)
GSM900
上行890～915
下行935～960
25
1～124
124
DCS1800
上行1710～1785
下行1805～1880
75
512～885
374
注：上下行以基站为参照物，基站发——手机收为下行；手机发——基站收为上行。
GSM900：
共124个频点，绝对载频号（ARFCN）为1～124，在两端留有200KHz的保护带。按照中国无委规定：中国移动占用890～909/935～954MHz，相应的ARFCN为1～95（通常频点95保存不用）；联通占用909～915/954～960MHz，相应的ARFCN为96～124。其它国家运营商获得的频率范围与国内不一定相同，但可以根据频率与ARFCN的关系计算：
基站收：f1（n）＝890.2＋（n－1）×0.2 MHz
基站发：f2（n）＝f1（n）＋45 MHz
DCS1800:
共374个频点，ARFCN为512～885。频率与载频号（n）的关系如下：
基站收：f1（n）＝1710.2＋（n－512）×0.2 MHz
基站发：f2（n）＝f1（n）＋95 MHz
移动占用1710MHz～1720MHz，相应ARFCN为512～561；联通占用1745 MHz～1755MHz，相应ARFCN为687～736。
2.2 载干比
在GSM系统中由于频率的反复使用导致互相之间的干扰，称之为同频干扰。不少人认为同频复用基站之间的距离越近，同频干扰越大。但事实上同频干扰不仅与复用距离有关，还与基站社区的覆盖半径有关。下面以全向站为例证明这一点。
假设所有基站的覆盖半径相同，社区覆盖半径为R，同频复用距离为D，f1为复用频率。图1全向基站同频复用示意图。
图1 全向基站同频复用示意图
复用距离D、社区半径R、每个频率复用簇的社区数N之间满足下列关系：
（1）
上式中，i和j为正整数，q为同频干扰衰减因子。对于定向社区，N的实际物理意义为频率复用簇中的基站数目。
假如同频社区与服务社区同时工作，则在中心服务社区内的手机既收到本社区基站发射的有用信号，又收到同频社区的干扰信号。那么社区的同频载干比（C/I）可表达为：
（2）
式中为第k个干扰信号。上式也可表达为【1】：
（3）
式中是第k个同频干扰社区的同频干扰衰减因子，是实际地形环境拟定的途径损耗斜率，移动环境半途径损耗斜率取值 ＝3～5，一般取4。
从图2可以看出，对于规则复用的全向基站，第一层同频干扰源为6个（下图中橙色所示6个同频复用社区）；第二层有12个（黄色所示12个社区），但相对第一层的6个干扰源干扰较小，可以忽略不计。

图2 全向基站干扰示图
若6个同频复用社区到服务社区的无线传播环境相同，则：
（4）
（5）
（6）
根据式（1）得到，载干比C/I与复用簇中的基站数N的关系为：
（7）
当手机处在服务社区的边界时，通常手机接受到的服务社区信号最弱，而接受到的干扰信号最强，按最糟糕的情况，需要的载干比应当为【1】：
（8）
假如蜂窝布局不好，干扰源将会增多，载干比将会下降。从上式可以推论：每簇中社区数目越多，载干比C/I越大，网络质量越好，但频率运用率越低。此外GSM的干扰限度还与话务负荷有关，话务高峰时的同频干扰比其他时间大。
GSM的频率规划通常采用4×3复用方式。对于业务量较大的地区，还可以采用其它的复用方式，如3×3、1×3。无论采用哪种复用方式，必须满足干扰保护比的规定。
GSM系统中，对载干比的规定是：
同频载干比： C/I≥9dB；工程中加3dB余量，即C/I≥12dB
邻频载干比： C/I≥－9dB；工程中加3dB余量，即C/I≥－6dB
载波偏离400KHz时的载干比： C/I（载波/干扰）≥－41dB

第3章 频率规划原则
在进行频率规划时，一般采用地理分片的方式进行，但需要在分片交界处预留一定频点（频率足够使用时）或进行频段划分。交界处的选择尽量避开热点地区或组网复杂区，通常从基站最密集的地方开始规划，如一方面从市区繁华地段开始规划，直到郊区载频配置较小的基站（通常选择O1/或S1/1/1为分界），当市区有江河或较大湖泊时也要特别关注，避免水面的强发射带来的干扰。由于实际基站分布的不规则性，难以保证同层载频的频率能完全按照4*3或3*3等常用模式进行规划，需要根据实际情况灵活调整。不管采用何种方式进行频率规划，必须遵循以下原则：
1） 同基站内不允许存在同频、邻屡屡点；
2） 同一社区内BCCH和TCH的频率间隔最佳在400K以上；
3） 没有采用跳频时，同一社区的TCH间的频率间隔最佳在400K以上；
4） 直接邻近的基站应避免同频（即使其天线主瓣方向不同，旁瓣及背瓣的影响也会带来较大的干扰）；
5） 考虑到天线挂高和传播环境的复杂性，距离较近的基站应尽量避免同频、邻频相对（含斜对）；
6） 通常情况下，1*3复用应保证参与跳频的频点应是参与跳频载频数的二倍以上；
7） 重点关注同频复用，避免在邻近区域存在同BCCH同BSIC的情况。
第4章 常规频率复用技术
4.1 4×3复用的载干比
频谱运用效率可以用频率复用度来表征，它反映了频率复用的紧密限度。频率复用度可以表达如下：
（9）
其中，NARFCN——总的可用频点数；NTRX——社区配置的TRX
对于n×m频率复用方式：n表达复用簇中有n个基站，m表达每个基站有m个社区。那么，它的频率复用度为：
＝n×m
但通常实际规划时所分派的频点数会大于n×m，因此实际的freuse往往大于上述值。显而易见，频率复用度越小，其频率复用越紧密，频率的运用率越高，但随着频率复用紧密限度的增长，带来网上的干扰增大，需要相关技术的支持，如DTX、功率控制等；频率复用度越大，其频谱运用率率小，但容易获得较高的网络话音质量。

频率规划就是在频率运用率和网络容量之间寻找平衡点，做到在保证一定网络质量的前提下，使网络容量最大。
GSM系统中最基本的频率复用方式为4×3频率复用方式，“4”表达4个基站（每个基站由3个社区组成），“3”表达每基站3个社区。这12个扇形社区为一个频率复用簇，同一簇中频率不能被复用。这种频率复用方式由于同频复用距离大，可以比较可靠地满足GSM体制对同频干扰保护比和邻频干扰保护比的指标规定。使GSM网络运营质量好，安全性好。4×3频率复用方式下，它的频率复用度为12。
对于下述的紧密复用，由于BCCH载频的重要性，及其不能采用功控、DTX、跳频（射频跳频时）等抗干扰手段，BCCH载频必须采用4×3或更宽松的频率复用模式。

图3 常规频率复用4×3
这种复用方式下，N＝4，则

在4×3复用方式下，每个社区为120度定向社区，此时干扰源减小为2个，理论上载干比为【1】：

实际情况下，由于基站布局的不规则，天线挂高的差别，以及实际无线环境的影响，载干比C/I不也许达成这么高。
4.2 10MHz带宽4×3复用
假设可用带宽为10MHz，信道号为45～94。假如BCCH分派81～94，共14个频点，其余分派给TCH用，下表为4×3频率规划例子。
表2. 4×3频率复用分派表
频率组号
A1
B1
C1
D1
A2
B2
C2
D2
A3
B3
C3
D3
各频率组的频点号
94
93
92
91
90
89
88
87
86
85
84
83
80
79
78
77
76
75
74
73
72
71
70
69
68
67
66
65
64
63
62
61
60
59
58
57
56
55
54
53
52
51
50
49
48
47
46
45
从表中可以看出给基
上表中第一行的频点是BCCH频点，其中81、82为BCCH备用频点。频率组与图3中的社区编号相相应，社区A1的BCCH为94，其它载频为80、68、56；其它依次类推。而以12个社区为单位的一簇内，基站A的频率组为｛A1、A2、A3｝；基站B的频率组为｛B1、B2、B3｝；基站C的频率组为｛C1、C2、C3｝；基站D的频率组为｛D1、D2、D3｝。从上表可以看出，在同一复用簇内，所有频点没有被反复使用，并且同一社区、相邻社区不也许出现同频或邻频。
但是这种复用方式频率运用率低，容量的提高需要占用大量的频率资源，所以这种复用方式满足不了业务量大的地区扩大网络容量的规定。
在10MHz带宽下，采用4×3常规复用模式可以实现的最大站型为S4/4/4。频率复用度为50/4=12.5。在这个频率规划例子中频率复用度比12略大，是由于BCCH分派的频点比较宽裕。
注：本文所指最大站型均指连续成片的基站均能达成的站型配置，不涉及孤站。
4.3 19MHz带宽4×3复用
根据上述4×3频率规划方法，对于中国移动19MHz的频率（1～94），采用4×3频率复用模式，BCCH为79～94，共16个频点，其余所有分派给TCH，不考虑微蜂窝预留频点。则频率规划方案如下表：
表3. 4×3频率复用分派表
频率组号
A1
B1
C1
D1
A2
B2
C2
D2
A3
B3
C3
D3
各频率组的频点号
94
93
92
91
90
89
88
87
86
85
84
83
78
77
76
75
74
73
72
71
70
69
68
67
66
65
64
63
62
61
60
59
58
57
56
55
54
53
52
51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1

从表中可以看出给基

79～82频点为BCCH备用频点。
在19MHz带宽下，4×3复用模式可以实现的最大站型为S8/7/7。频率复用度为分别为11.75/13.43/13.43，平均频率复用度为12.87。
4.4 6MHz带宽4×3复用
根据上述4×3频率规划方法，对于中国联通6MHz的频率（96～124），采用4×3频率复用模式，BCCH为111～124，共14个频点，其余所有分派给TCH，不考虑微蜂窝预留频点。则频率规划方案如下表：
表4. 4×3频率复用分派表
频率组号
A1
B1
C1
D1
A2
B2
C2
D2
A3
B3
C3
D3
各频率组的频点号
124
123
122
121
120
119
118
117
116
115
114
113
110
109
108
107
106
105
104
103
102
101
100
99
98
97
96

从表中可以看出给
111、112为BCCH备用频点。
可见在6MHz带宽下，4×3复用模式可以实现的最大站型为S3/2/2。频率复用度分别为9.67/13.5/13.5，平均频率复用度为12.22。
4.5 4×3复用小结
对于其它国家运营商不同的频率范围可以参照以上方式分派。4×3作为常规的频率复用模式是基本的频率规划技术，其它各种频率紧密复用技术的BCCH都必须采用4×3复用模式。
理论分析表白，当各基站分布比较规则、社区方位一致时，同样复用模式下的干扰最小。因此要想增长网络容量，就必须尽也许保持基站分布符合抱负网孔规则，社区方位角保持一致，天线高度也维持在同一高度（不考虑分层网）。但有时为了覆盖的需要，又往往盼望通过调整天线方位角来改善覆盖，在这里与网络容量的提高是一个矛盾，需要权衡取舍。
当需要继续增长网络容量时，可以采用的措施有：
1） 社区分裂。但目前市区宏蜂窝基站平均覆盖半径已经小于500米，进一步大规模社区分裂在技术上和经济上的难度越来越大。
2） 运用新的频率资源。如引入1800MHz频率资源，建设DCS1800网络。
3） 在900MHZ现有的频率资源情况下，采用紧密频率复用技术，提高网络容量。
采用频率紧密复用技术提高网络容量是最经济、最快捷的手段，因此也是最受运营商欢迎的手段。
比较典型的频率紧密复用技术重要有3×3，2×6，2×3，1×3，1×1复用技术。
第5章 紧密的频率复用技术
5.1 3×3频率复用模式
在业务量较大的地区，可以采用3×3复用模式；即以3个基站为一组，每个基站3个社区，这9个社区为一个频率复用簇。同一簇中的各社区使用不同的频率。这种复用方式相对于4×3方式，同频复用距离减小，所以网上干扰有所增长。

图4 3×3复用模式
假设可使用带宽为10MHz，信道号为45～94，BCCH采用4×3常规复用，频率为81～94，共14个频点。TCH采用3×3，频率为45～80，共36个频点。
表5. 3×3频率复用分派表
频率组号
A1
B1
C1
A2
B2
C2
A3
B3
C3
各频率组的频点号
80
79
78
77
76
75
74
73
72
71
70
69
68
67
66
65
64
63
62
61
60
59
58
57
56
55
54
53
52
51
50
49
48
47
46
45
10MHz带宽采用3×3复用可以实现的最大站型为S5/5/5。频率复用度为10。
根据式（1），N=3，q＝3；此时第一层同频干扰源为2个；若r＝4，则理论载干比为：

实际情况下，由于基站布局的不规则，天线挂高的差别，以及实际无线环境的影响，载干比C/I不也许达成这么高。
在10MHz带宽下，站型可做到S5/5/5，而同样带宽采用4×3复用方式站型只能做到S4/4/4，所以在频带一定的情况下，网络容量得到一定限度的提高。
在网络用户容量不是很多的情况下，使用这种复用方式可适当缓解网络容量的压力；但由于实际基站分布的不规则，天线挂高不一致，各基站的覆盖范围不一致，会导致网上干扰上升，要取得较好的话音质量，须采用一定的抗干扰技术，如跳频、DTX的使用等，以减小网上干扰。
这种复用方式重要特点是：
l 对现有网络结构不需做改动，实行容易。
l 频率分组简朴，系统容量一定限度上得到提高。
l 相对于4×3复用方式，干扰有增长，但总体干扰可控制的较小。
l 采用跳频时，需要有足够的频带宽度，以保证跳频效果。
5.2 2×6频率复用模式
这种复用方式是在原有4×3复用方式的基础上，通过改变社区结构，使每基站社区数增长为6个，2个基站（每个基站分为6个60°扇形社区）共12个社区为一频率复用簇，这时，一个复用簇包含12个60°扇形社区，这样的复用方式就是2×6频率复用。
图5 2×6复用模式
这种复用方式下，根据式（1）得，

那么，2×6复用方式下，每个社区为60度定向社区，所以每个社区所受到的第一层干扰源减小为1个，理论上载干比为：

实际情况下，由于基站布局的不规则，天线挂高的差别，以及实际无线环境的影响，载干比C/I不也许达成这么高。
假设可使用带宽为10MHz，信道号为45～94，采用2×6频率复用模式，在这里由于2×6蜂窝结构的特殊性，BCCH也采用2×6复用模式，频率为81～94共14个频点，其余为TCH频点。下表为2×6频率规划例子：
表6. 2×6频率复用分派表
频道组号
A1
B1
A2
B2
A3
B3
A4
B4
A5
B5
A6
B6
各频道组的频点号
94
93
92
91
90
89
88
87
86
85
84
83
80
79
78
77
76
75
74
73
72
71
70
69
68
67
66
65
64
63
62
61
60
59
58
57
56
55
54
53
52
51
50
49
48
47
46
45
从上表中看出，在给基站分派频率时，选择频率的规律是｛A1，A2，A3，A4，A5，A6｝｛B1，B2，B3，B4，B5，B6｝，同一社区中、直接相邻的社区中不也许出现同频、邻频。
这种复用方式是通过增长基站内社区的数目来获得容量的提高，通过增长社区数目，10MHz带宽的频率，基站的最大配置可做到S4/4/4/4/4/4，相比4×3复用方式，单个基站的容量提高了1倍；但是这种复用方式进一步缩短了同频复用距离，使得网络干扰显著增长；并且由于社区数目的增长，对于天线半功率角和天线其它指标的规定高，同时对网络结构的改动大，需要增长天馈，实际施工难度较大，所以网上很少使用这种复用方式。
2×6的频率复用度为12.5。
2×6复用方式重要特点：
l 通过增长每基站扇形社区数，使每个基站的容量有较大的提高。
l 需要高性能的半功率角更小的天线，对天线、站址规划规定高。
l 天线辐射信号更加集中，有助于改善室内覆盖。
l 需要BSS系统支持6扇区。
l 需要增长天线，从现有的4×3方式改为2×6方式，对天线系统及频率规划需要做较大的调整及优化。
l 增长了切换频次。
l 同频复用距离小，网络干扰增大，须使用DTX、射频跳频等抗干扰措施。
5.3 2×3频率复用方式
这种复用方式就是2个基站，每基站3个社区，共6个社区为一个频率复用簇，同一簇内各社区使用不同的频率，不同簇使用相同的频率组，这种复用方式就成为2×3频率复用。
图6 2×3复用方式频率配置
这种复用方式下，每个同频社区所受干扰社区的数目为3（第一层），此时N=2，则
对于规则社区，理论上载干比

在抱负的规则社区结构下，此种频率复用方式也不能达成网络的载干比规定，必须依靠跳频、功率控制、DTX等技术进行补偿，才干满足系统的通信规定。
对于10MHz带宽，可是用频点为45～94，若BCCH频率为81～94共14频点，其余为TCH频点，则2×3复用模式的频率分派如下：
表7. 2×3频率复用分派表
频道组号
A1
B1
A2
B2
A3
B3
各频道组的频点号
80
79
78
77
76
75
74
73
72
71
70
69
68
67
66
65
64
63
62
61
60
59
58
57
56
55
54
53
52
51
50
49
48
47
46
45

BCCH使用较宽松的4×3复用方式，分派频点14个。10MHz带宽，采用2×3复用方式可实现的最大站型为S7/7/7，频率复用度为7.14。
相2×3复用模式的容量有很大的提高，但由于同频复用距离的减小，网上干扰增大，2×3复用方式下，社区话务量很100％难达成设计值，不能在最大站型的情况下满负荷工作。实际使用时，BCCH可使用较宽松的4×3复用方式，TCH使用2×3复用方式。
重要特点：
l 容量提高较大。
l 不需改变现在网络结构
l 不需要很宽的频率带宽就可增大网络容量。
l 由于同频复用距离的进一步减小，网上的干扰会加剧，需要使用有效的抗干扰技术，以保证网络质量。
l 需要使用射频跳频技术，对设备的支持力有规定。
l 对天线的安装规定较高，各基站天线方向角一致性规定较高。
5.4 1×3频率复用方式
1×3复用就是1个基站的3个社区为一个频率复用簇，每个基站的同向社区所使用的频率组相同【2】。
图6 1×3复用方式频率配置
这种复用方式下，N的取值为1，则
根据式（3），
载干比远远低于系统规定的载干比保护值。必须采用跳频、功率控制、DTX等抗干扰技术提高载干比，以满足系统的通信规定。
假设可使用频带宽度为10MHz，可使用的频点为45～94。由于1×3复用方式必须使用射频跳频，而BCCH不能参与射频跳频，因此在规划时，BCCH采用4×3复用，而TCH采用1×3复用。
BCCH按4×3复用，使用的频点为81～94，共14个。TCH使用频点45～80，共36个频点。
TCH使用的频点有两种分组方式：间隔分组和顺序分组。间隔分组方式如下：
表8. 1×3复用间隔分组
频率组号
频点号
MAIO
A
80,77, 74,71,68,65,62,59,56,53,50,47
0,2,4,6,8,10
B
79,76, 73,70,67,64,61,58,55,52,49,46
1,3,5,7,9,11
C
78,75,72,69,66,63,60,57,54,51,48,45
0,2,4,6,8,10
顺序分组方式如下：
表9. 1×3复用顺序分组
频率组号
频点号
MAIO
A
80,79,78,77,76,75,74,73,72,71,70,69
0,2,4,6,8,10
B
68,67,66,65,64,63,62,61,60,59,58,57
0,2,4,6,8,10
C
56,55,54,53,52,51,50,49,48,47,46,45
0,2,4,6,8,10
按照配置载频数与跳屡屡点数之比为1：2的规则，10MHz带宽，1×3可以实现的最大站型是S7/7/7。频率复用度为7.14。
同一基站内部各社区之间通过合理的配置跳频偏移量MAIO来避免同邻频干扰。
假设可使用频带宽度为6MHz，可使用的频点为96～124。BCCH采用4×3复用，使用的频点为111～124，共14个。而TCH采用1×3复用，TCH使用频点96～110，共15个频点。
间隔分组方式如下：
表10. 1×3复用间隔分组
频率组号
频点号
MAIO
A
96,99, 102,105,108
0,2,4
B
97,100, 103,106,109
1,3
C
98,101,104,107,110
0,2
在6MHz带宽下，1×3间隔分组方式可实现的最大站型为S4/3/3。频率复用度为7.25/9.67/9.67，平均频率复用度为8.86。
顺序分组方式如下：
表11. 1×3复用顺序分组
频率组号
频点号
MAIO
A
96,97,98,99,100
0,2
B
101,102,103,104,105
0,2
C
106,107,108,109,110
0,2
按照配置载频数与跳屡屡点数之比为1：2的规则，6MHz带宽，1×3顺序分组可实现的最大站型是S3/3/3。频率复用度为9.67。
1*3特点：
l 1*3的复用度更加紧密，容量大大提高；
l 间隔分组比顺序分组的容量略高一些；
l 频率规划简朴，在规划一个网络时，只需规划BCCH频点即可。在优化需调整或增扩载频时，无须重新规划频率；
l 该技术可以极大地提高规划效率；
l 需要使用宽带合路器，具有频率选择性的空腔合路器不合用；
l 对频率选择性直放站影响较大，使用1*3后应更换成宽频直放站；
l 随着复用距离的减小，同邻频干扰也显著增长；
l 采用1*3时，网络需要细致的优化调整，特别要控制住越区覆盖；
l 必须使用射频跳频，参与跳频的频点应大于载频数目至少两倍；
l 在实际使用1×3频率复用方式时，由于BCCH不能使用射频跳频、DTX、功率控制等抗干扰措施，所以BCCH只能用较宽松的4×3复用方式，以保证网络质量。
5.5 1×1频率复用方式
1×1复用就是1个基站中的1个社区为一个频率复用簇，其它社区均与该社区使用相同的频率组。
假设可使用频带宽度为6MHz，可使用的频点为96～124。由于1×1复用方式必须使用射频跳频，而BCCH不能参与射频跳频，因此在规划时，BCCH采用4×3复用，而TCH采用1×1复用。
BCCH按4×3复用，使用的频点为111～124，共14个频点。TCH使用频点96～110，共15个频点。
表12. 1×1复用频点分派
频率组号
频点号
MAIO
A
96,97,98,99,100,101,102,103,104,105,106,107,108,109,110
0,2,4
B
96,97,98,99,100,101,102,103,104,105,106,107,108,109,110
6,8
C
96,97,98,99,100,101,102,103,104,105,106,107,108,109,110
10,12
6MHz带宽，1×1可以实现的最大站型是S4/3/3。频率复用度为7.25/9.67/9.67，平均频率复用度为8.86。
可见1×1紧密复用模式与1×3间隔分组方式可实现的最大站型相等，对于容量奉献上也完全同样。
5.6 A+B频率复用方式
这种复用方式事实上是1×3复用方式的一种变形，是一种改善型的1×3复用方式。必须采用射频跳频。当带宽较窄，而容量需求又较高时，可以考虑采用这种频率规划方式。它将可用频段分为3组｛f1｝、｛f2｝、｛f3｝，各社区的频率分派如图7所示：

图7 A+B频率复用方式示图
这种复用方式通过增长社区内参与跳频的频点数目而增长频率分集增益，改善载干比。同一基站内部各社区之间通过合理的配置跳频偏移量MAIO避免同邻频干扰。不同基站的社区间因参与跳频的频点数目的增长，同邻频碰撞概率也相应减小。
假设可使用频带宽度为6MHz，可使用的频点为96～124，由于A+B复用方式下必须使用射频跳频，但BCCH不能参与射频跳频，所以具体规划时，BCCH频点应当使用较宽松的4×3复用，而TCH频点使用A+B复用方式，以取得较好的网络质量。下表为6MHz带宽下，具体的频率分组。
BCCH使用4×3复用，使用的频点为111～124，共14个，其中两个频点备用。TCH使用96～110共15个频点。
表13. A+B复用方式频率分组
频率组号
频点号
MAIO
A
96,97,98,99,100,101,102,103,104,105
0,2,4
B
101,102,103,104,105,106,107,108,109,110
1,3
C
96,97,98,99,100,106,107,108,109,110
5,7
在6MHz带宽下，A+B频率复用模式可以实现的最大站型是S4/3/3。频率复用度为7.25/9.67/9.67，平均频率复用度为8.86。
在实际使用中，由于网络基站布局的不规则性，天线挂高问题，也许会使网络局部恶化，应谨慎使用，建议不要在大网应用。中小型网络可尝试使用，特别合用于小型网络。
第6章 同心圆（Concentric Cell）技术
6.1 同心圆技术的概念
同心圆技术就是在GSM网中，将无线覆盖社区分为内圆和外圆两个服务层，又称顶层（Overlay）和底层（Underlay）。同心圆技术自身是一种信道分派和切换的技术，但当同心圆技术与上述各种频率规划技术结合时，可以在增长网络容量的同时更好地改善网络质量。
外圆的覆盖范围是传统的蜂窝社区，而内圆的覆盖范围重要集中在基站附近，外圆一般采用常规的4×3复用方式，而内圆则采用紧密的复用方式，如3×3，2×3或1×3。因而，所有的载频被分为两组，一组用于外圆，一组用于内圆。外圆和内圆是共站址的，并且共用一套天馈系统，共用同一个BCCH信道，BCCH信道必须设立在外圆载频信道上。
Underlay
Overlay

图8 同心圆（Concentric Cell）示意图
考虑内圆的容量较大时采用如下的分组方式，内圆有较多的频点使用，更有助于基站附近高话务的吸取。
表14. 6MHZ带宽同心圆技术载频分组方式（一）
逻辑信道
频 道 号
Underlay（12）
66
67
68
69
70
71
72
73
74
75
76
77

Overlay（18）

78
79
80
81
82
83
84
85
86
87
88
98
90
91
92
93
94
95
假如话务分布较均匀，那么则要相应的提高外圆的容量，则采用表10的分组方式，使得外圆能吸取较多的话务。
逻辑信道
频 道 号
Underlay（24 ）
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89

Overlay（6 ）

90
91
92
93
94
95
表15. 6MHZ带宽同心圆技术载频分组方式（二）
6.2 普通同心圆GUO（General Underlay Overlay）
普通同心圆就是为了克制同频干扰，采用减少内圆覆盖范围的措施，即内圆载频的发射功率一般低于外圆载频的发
