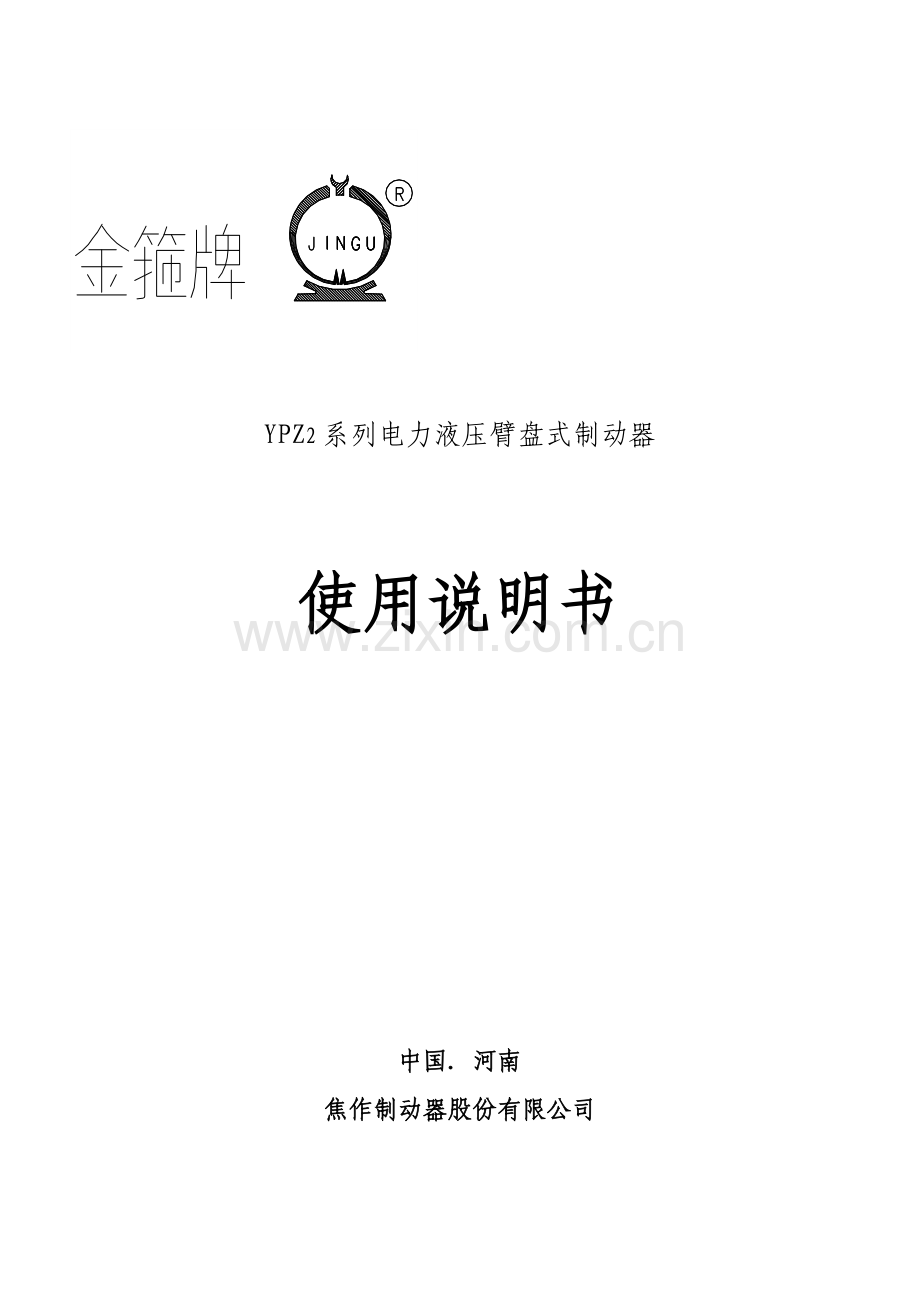

YPZ系列电力液压块式制动器使用说明书.doc

YPZ2系列电力液压臂盘式制动器使用说明书中国河南焦作制动器股份有限公司目 次一、 产品概述31、用途 32、特点 33、合用范围3 4、型号意义4二、产品结构及工作原理 61、制动器结构62、制动器工作原理63、自动补偿附加装置结构及工作原理7三、产品结构尺寸及性能参数-81、产品结构尺寸82、产品性能参数10四、产品开箱检查 11五、产品的安装与调整 111、制动器的安装 112、制动器的调整 14六、产品的使用与维护 181、制动器的使用 182、制动器的维护 20 七、常见故障及解决方法 -22八、产品的运送及储存 -24九、易损件明细-24一、 产品概述1、用途YPZ2系列电力液压臂盘式制动器（以下简称制动器）广泛合用于现代化的大型专用装卸机械、起重运送机械、港口码头、冶金等行业的减速、制动及安全保护。该系列制动器安装尺寸符合德国DIN5435标准。2、特点该系列制动器具有 重要摆动绞点均设有自润滑轴承，传动效率高、寿命长、在使用过程中无需润滑； 无石棉制动衬垫为插入式，更换方便快捷； 制动衬垫磨损自动补偿装置（单向轴承采用进口），可使瓦块退距和制动器力矩在使用过程中保持恒定； 等特点。其结构件通过优化设计，安全可靠，根据用户需要可加装各种附加装置（订货需注明）：（1）、手动释放装置（2）、各种限位开关：（松闸限位开关、闭闸限位开关、摩擦片损极限限位开关、手动释放限位开关）通过PLC控制，实现故障报警（联锁），保证在使用中的整机安全。（3）、根据用户需要可提供防腐型产品，可适应沿海地带盐雾环境及冶金行业的酸雾环境。3、合用条件合用条件一般为：（1）、环境温度-40-+45.（2）、周边工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于90%。（3）、电源电压通常为三相380V、50HZ交流（根据用户需要也可生产合用于60HZ或其它电源电压，订货时请事先注明）。（4）、使用地点的海拔高度应符合GB755-2023及德国VDE0530标准。低于-20时，推动器工作液改用YH-10航空液压油或规定带加热器，详情参考Ed推动器使用说明书。4、型号意义YPZ2- /-制动器附加功能代号 推动器附加功能代号推动器推力代号(10N)推动器代号(E)制动器中心高（、）制动盘直径（mm）设计序号制动器型号制动器附加功能代号表：功能代号表达意义M摩擦片磨损自动补偿装置K1松闸（上升）限位行程开关K2闭闸（下降）限位行程开关K3摩擦片磨损极限限位开关S1 左式手动S2右式手动S3上置式手动推动器附加功能代号表：功能代号表达意义C制动弹簧d缓冲弹簧H上升延时阀S下降延时阀R加热器W复位弹簧推动器代号表推动器型号 行程（mm） 推力代号推力（N）Ed23/550 23220Ed30/550 30300Ed50/660 50500Ed80/660 80800Ed121/660 1211250Ed201/660 2012023Ed301/660 3013000二、产品结构及工作原理1 制动器结构（如图1）图12、制动器工作原理当主机工作时，制动器驱动装置-推动器通电，活塞在压力油的作用下迅速产生足够的推力推起推杆，迫使制动弹簧进一步压缩，通过横拉杆将制动臂向两侧张开，使制动瓦制动覆面脱离制动盘，消除制动覆面的压力，制动盘转动。当机构断电，停止工作时，推动器也同时断电（或延时断电），推力消除，杠杆在制动弹簧力的作用下通过横拉杆、制动臂将力传递到制动瓦上，使制动覆面产生规定的压力，起到设定的制动效果。3、自动补偿附加装置结构及工作原理（1）、结构如图图2（2）、工作原理当制动衬垫磨损推动器断电后，杠杆在制动弹簧力的作用下绕下铰点P逆时针转动，同时拨杆在调整螺栓的作用下向上转动，此时只是外套转动，当推动器通电推杆推起时，拨杆在杠杆孔上边沿的推动下按A-A向视图标注方向连同外套、单向轴承、内套一起转动，同时通过拉杆作用使两制动臂绕底座铰点向制动盘中心转动，恢复由于磨损而释放的制动弹簧长度，使制动力矩在使用过程中保持恒定。三、产品结构尺寸及性能参数1、产品结构尺寸（见图3和表1） 图3 2 产品的性能参数四、制动器的开箱检查检查随机技术文献是否齐全，核对产品型号是否与定货型号（涉及推动器所采用的电源电压、频率、接线方式等）一致，有无损坏零部件。随机装有：产品合格证一份产品使用说明书一份（涉及Ed推动器使用说明书一份）。若无错误，请进行制动器的安装与调整。五、制动器的安装与调整1、 制动器的安装（1）、安装前一方面仔细阅读产品使用说明书，请严格按其说明规定进行操作。、逆时针旋转弹簧拉杆，减少弹簧压缩量，然后松开序号12螺母、序号2退距均等调整螺栓和序号14制动瓦调整螺栓（参见图1），反方向转动序号8拉杆将制动器打开，保证摩擦片之间的距离大于制动盘厚度2-3mm以上。（注意：拉杆绝对不能从内套中脱开）（3）、制动器在吊装时严禁用拉杆进行吊装，吊装位置具体详见图4所示。图4（4）、制动器安装基座的检查a、 制动器的安装基座应稳固平整，安装孔位置尺寸应准确，安装后基座上表面应与制动盘轴线水平方向平行，其平行度规定见表2中的P值。b、 制动器安装基座孔位和中心相对制动盘中心位置精度规定详见图5和表2。图5表2（5）、将已打开的制动器缓慢平稳的移动到其安装的位置，穿上地脚螺栓，并松松拧上螺母。注意：在移动制动器时，严禁磕碰推动器。6、顺时针旋转序号8拉杆，让摩擦片压紧制动盘后，继续旋转拉杆，将推动器补偿行程调起5mm（见图6所示），然后拧紧序号13的螺母。图6图6中H0的取值见下表：（7）推动器电机接线将推动器接线盒盖打开，按接线盒盖中的接线图连接，若用户没有特殊规定，推动器出厂时电机为星形（Y）接法，也可采用三角型（）接法（订货需注明），电源线与接线柱连接时不受相序的限制（增设加热器的接法按接线盒盖中的接线图进行接线）。推动器的接线盒防护等级为IP65，通过电缆填料函进线，电缆进线管尺寸为M30X1.5，接入电缆规格为4X2.5mm2，接线盒内外均设有M4的接地螺钉，推动器电源线和地线按规定对的连接好后，要盖好接线盒盖并拧紧固定螺钉。图78、接通电源，断续通电2-3次后，拧紧地脚螺栓上的螺母。此时，制动器开始进入调整状态。2、 制动器的调整制动器的调整涉及：制动力矩的调整、制动瓦的调整、退距均等装置的调整和工作行程等的调整。（1）、工作行程的调整、退距均等装置的调整、制动瓦的调整将进入调整状态的制动器螺母松开（图1序号13），顺时针旋转拉杆（图1序号8），将制动器补偿行程调起15mm，再拧紧螺母（注：工作行程=推动器行程-补偿行程）。通电后，观测摩擦片与制动盘之间的间隙（摩擦衬垫凹槽处）是否均等，假如那边间隙大，则将该方向退距均等装置中的调整螺栓旋进，使其顶住制动臂（部件）中的隔管，继续旋进，则制动臂以Q轴为绞点旋转，此时边旋进，边观测两摩擦片与制动盘之间的间隙均等限度，当两边间隙均等后，则拧紧调整螺栓处的螺母（注意：在拧紧螺母时，绝不允许调整螺栓转动，否则将响两边间隙大小影），然后再将另一边的调整螺栓旋进顶住该处的隔管，并拧紧螺母。再旋进两边制动瓦调整螺栓，使摩擦面与制动盘后，拧紧螺母。断电后再通电一次，观测此时摩擦片与制动盘之间的间隙大小、平行限度，若符合规定，则退距均等和制动瓦调整工序完毕；否则，按上述方法重新调整，直到符合规定为止。图8（2）、制动力距的调整制动力矩大小重要取决于弹簧的压缩量，制动器的额定（即最大）制动力矩一般在出厂时已调好，用户可根据实际需要在额定值和50%额定值范围内选择一个合适的力矩值，（铭牌和样本以及用户使用说明书中所标注的力矩即为额定值）调整方法为：参考制动器铭牌所标定的额定力矩值，用扳手顺时针旋转弹簧拉杆（如图9），使弹簧下座中的指示刻线与弹簧相接触的面对准弹簧刻度标牌上相应的力矩值即可。注：1 弹簧调整位置为额定值，可根据具体使用情况允许适量调整 2 将制动力矩调整到额定值后，制动器的补偿行程也许会发生变动，若有变动，则按工作行程调整的方法进行调整（3）、制动衬垫磨损自动补偿装置的调整对于调整好补偿行程的制动器，应将拔杆拨到与杠杆孔上边沿相接触（此时，调整螺栓处在杠杆孔的下边沿处）（图10），通电、断电一次后，顺时针旋转调整螺栓，使其轻轻顶住拨杆，再拧紧螺母即可（图11）。（注：在拧紧螺母时，调整螺栓绝不能转动，否则将会增大补偿行程）图10图11图10、11中有关字母数据如表3所示 表3H0表达推动器初始状态下上连接孔中心到外壳上端的距离HB表达制动器补偿行程（4） 行程开关的调整图12根据用户需要，我们可配套各种型号的行程开关。产品在出厂时，行程开关已经调整好。在使用前应作相关检查并按主机规定接好电缆线，若有异常，请将压紧螺钉松开（如图12所示），移动拨板，使其达成合适的位置，然后拧紧压紧螺钉。六、产品的使用与维护1、制动器的使用（1）、产品使用前的检查及注意事项a、 制动器使用前一方面检查制动器的安装是否对的、牢固；接入的电源是否与推动器铭牌的标注一致（涉及推动器型号、电源电压、频率、等）。推动器电机接入线应按接线盒盖中的接线图对的牢固地连接，以免松动出现线路短路，缺相以致烧电机现象。b、 制动器的各零、部件是否齐全，有无损伤。c、 制动衬垫摩擦面是否沾有影响摩擦力的油污、油漆及其它杂质，制动衬垫的连接是否松动。d、 核对制动器选型与所要安装的产品是否一致e、 推动器有无漏油现象。f、 制动盘表面有无锈蚀、油污、裂纹、划沟等现象。g、 制动盘转动时对轴线的径向跳动量是否满足以下值：盘径500时，不大于0.15。盘径500时，不大于0.25。h、 制动盘表面淬火深度为2-3mm；硬度：HRC35-45；粗造度为3.2，g、 制动弹簧是否压缩到位e、 制动器的调试是否按规定调整达成规定f、 制动器使用时推动器表面温度可达90，请不要触摸其外壳以防止灼伤。g、 推动器运营时不要把手指伸入推杆头与缸体上部之间区域，以免夹伤。h、 当制动器安装在主机上之后，又需要重新涂漆时，应防止活塞杆上着漆，否则将会破坏其密封性能。（2）、产品使用前的试运营a、 静态跑合检测经检查一切正常后，将制动器进行静态跑合约5次，即主电机不接通电源，断续操作制动器5次，观测有无异常现象，各铰接处转动是否灵活。如有异常现象，请检查调整是否符合规定，问题解决后再试直到正常。b、 动态跑合检测一方面在动态下将制动器进行反复磨合，在抱闸状态下使制动衬垫与制动盘任意一处贴合间隙不大于0.5mm，然后在制动弹簧调整刻线为额定值时，在30%-50%的制动负荷（行走机构不限制）下，按静态跑合检测方法，试运营约20次左右，观测制动状态是否稳定（即：每次的制动距离基本一致），如制动状态稳定，即可进行满载试车10次左右。最后，若制动状态仍然稳定，则该制动器可以投入使用，否则，则按上述方法继续跑合，直到符合规定为止。2、制动器的维护 在每隔1-3天应对以下内容进行检查：a、 一方面检查推动器推杆抬起高度（即表3中HB值）是否达成所规定值。当达成HBmin值时应及时调整，否则制动失效。严禁在小于HBmin的情况下继续使用，这样容易产生危险！b、 自动补偿拔杆是否过松动，若松动，则拧紧；此外检查图11中的调整螺栓是否松动。c、 检查弹簧刻线位置是否变动，如有变动应重新调整到本来位置。d、 检查制动衬垫磨损情况，当有效磨损厚度（磨损材料厚度）达成3mm时应更换制动衬垫。每次更换都应重新调整和跑合。更换方法如下：一方面用手动装置将制动器打开，松开序号13的螺母（见图1），逆时针旋转拉杆8，使制动瓦与制动盘之间的间隙变大，能将新的摩擦片顺利放入为佳，然后松开固定螺栓（见图12），将旧摩擦片取出，装入新的摩擦片（注意：在装入新的摩擦片前，应将旧摩擦片中的限位销卸掉，装入新的摩擦片中）并拧紧固定螺栓，最后将补偿行程调起，按三.1.（2）方法进行跑合、试运营后方可使用。注意：在更换前，应将制动盘固定，防止其转动。图12e 制动瓦随位装置调整是否合适。F 推动器运转是否正常如有异常现象应立即停车进行检查。、 制动盘和制动衬垫表面有无油污现象。H、 行程开关拨板是否松动，位置是否对的。 使用过程的检查：a、 对各铰接处进行检查看是否有磨损现象，销轴磨损量一般不超过原直径的5%，如有磨损将影响制动器的打开。b、 杠杆和弹簧发现裂纹应更新。c、 制动盘的表面温度不应超过300，否则影响制动效果，制动盘表面如有0.5mm深裂逢时应重新修磨。d、 制动器制动过程，弹簧释放是否顺利，弹簧下座与弹簧管内壁，弹簧拉杆与弹簧管上端有无卡住现象，e、 长时间运营后，液压油会变混浊，此时需更换新液压油（DB25变压器油，一般一年左右），更换新液压油之前，要待油完全冷却之后，方可打开注油螺塞，否则工作时被加热的液压油也许会飞溅而出伤人。在正常使用条件下，按60%断续工作制推动器工作500万次需要大修或整机更换。注：推动器的维护请参照推动器使用说明书。七、常见故障及解决方法（见表4）常见故障及解决方法表4故障部位故障现象故障因素解决方法电机接通电源后电机不转动（听不到叶轮旋转声音）接线盒内接线脱落拆下接线盒，将引线接好绕组断路更换电机机械卡死与公司联系维修电机烧（缺相或电压不符）检查线路更换电机响声大轴承问题与公司联系维修转子扫膛更换电机转子不平衡更换电机电机烧坏更换电机装配、润滑差与公司联系维修电机发热、温升高电压不符合、缺相、频率不符合检查接线机械卡住与公司联系维修环境温度高强制降温或更换适合该环境的其它产品推动器接通电源后推动器不动作电机不动作查找因素后与公司联系油量局限性加足油量机械卡死与公司联系维修弹簧调整长度小于规定值按规定调整弹簧长度注油后没有充足排气将推杆上下反复拉动几次电源电压低于85%ue保证正常电源电压推力局限性电机因素查找因素后与公司联系油量局限性加足油量内部泄露、油量局限性、油液粘度低与公司联系维修机械阻力与公司联系维修低温下没有按规定使用油液按规定用油漏油连接螺栓没有拧紧或周边拧紧力不均匀拧紧或拧紧力大小均匀密封垫损坏更换密封垫电机轴油封损坏更换密封件活塞杆光洁度破坏更换活塞杆处油封损坏更换注油过多排除多余油量制动器制动器打不开推动器不动作查找因素后与公司联系弹簧调整长度小于规定值按规定调整弹簧长度铰接处别劲，卡死与公司联系维修自动补偿密封圈磨损更换密封圈刹不住闸弹簧安装长度大于规定值按规定调整弹簧长度弹簧拉杆倒转与公司联系维修制动衬垫热稳定性差或摩擦系数低。与公司联系更换制动轮或制动衬垫表面粘有油污清洁制动轮或制动衬垫表面制动衬垫没有很好跑合，接触面积小作好动态跑合机械卡死与公司联系维修八、产品的运送与储存产品在运送或吊装过程中严禁倒置和磕碰，并防止其受冲击。产品应储存在清洁通风、温度在-25-40之间，能防止雨、雪、水侵袭的地方，不得在阳光下长期爆晒。九、 易损件明细表5序号名称单台数量（个）1摩擦片22自动补偿密封圈33制动器铰接处轴套24推动器叶轮15推动器O型密封圈26推动器骨架油封47推动器密封垫2联络方式地址：河南省焦作市环城北路1号电话： 2931199传真： 2931200技术支持： 2931203邮编：454000E-mail：
