北京香格里拉饭店三期机电设施维修及操作说明书EL弱电.doc

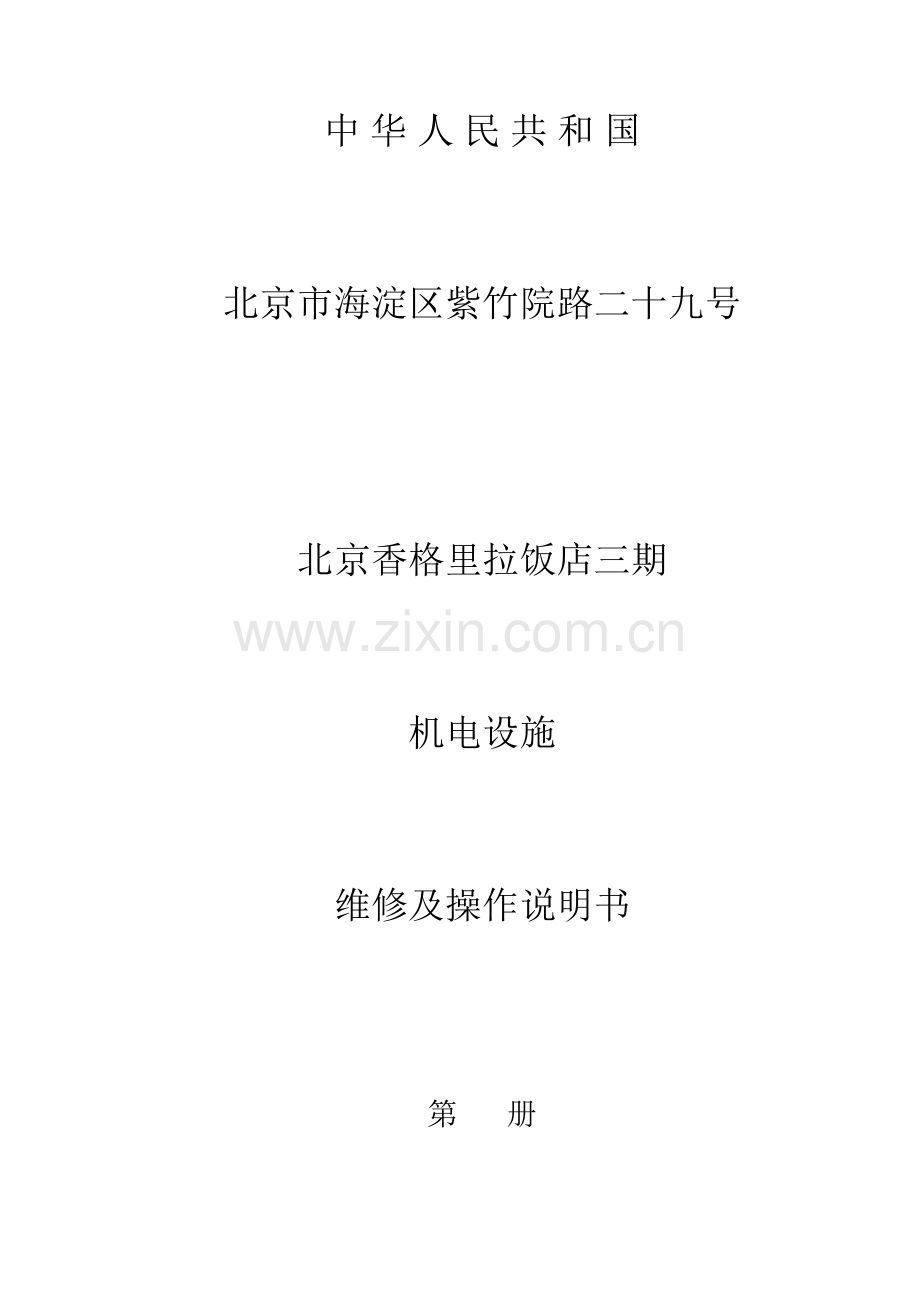

中 华 人 民 共 和 国

北京市海淀区紫竹院路二十九号

北京香格里拉饭店三期

机电设施

维修及操作说明书

第 册

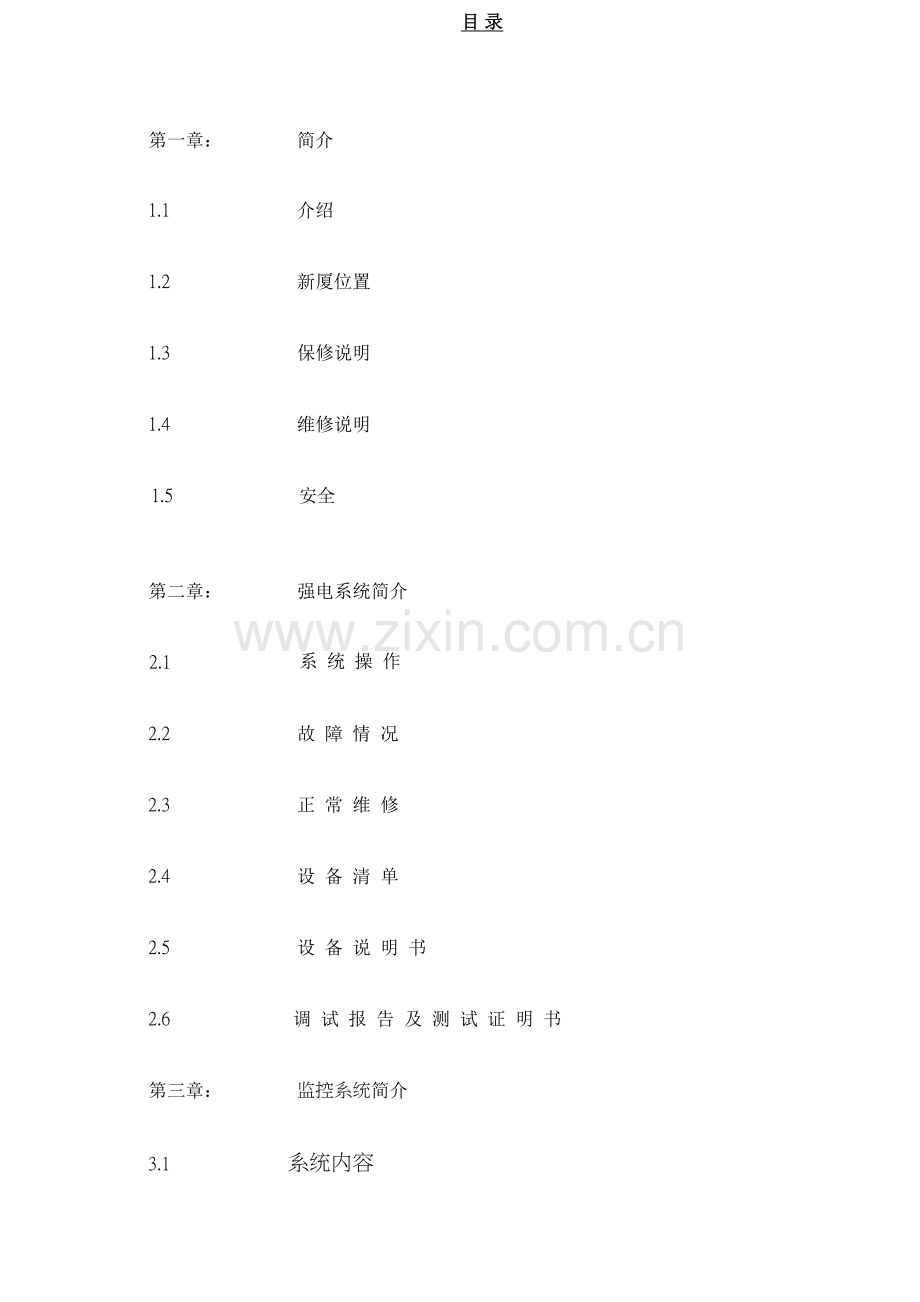

目 录

第一章： 简介

1.1 介绍

1.2 新厦位置

1.3 保修说明

1.4 维修说明

1.5 安全

第二章： 强电系统简介

2.1 系 统 操 作

2.2 故 障 情 况

2.3 正 常 维 修

2.4 设 备 清 单

2.5 设 备 说 明 书

2.6 调 试 报 告 及 测 试 证 明 书

第三章： 监控系统简介

3.1 系统内容

3.2 系统操作

3.3 常见故障及排除

3.4 设备清单

3.5 设备说明书

3.6 调试报告及测试证明书

第四章： 广播系统简介

4.1 系统内容

4.2 系统操作

4.3 系统维护与检测

4.4 设备清单

4.5 设备说明书

4.6 调试报告及测试证明书

第五章: 停车场系统简介

5.1 系统内容

5.2 系统操作

5.3 系统维护与检测

5.4 设备清单

5.5 设备说明书

5.6 调试报告及测试证明书

第六章: 系统竣工图目录

第七章: 供货商资料

第八章: 设备及物料说明书

第一章： 简介

1.1 前 言

本 手 册 专 为 专 业 工 程 人 员(注： 经 过 电 工 专 业 技 能 的

掊 训，取 得 电 力 管 理 部 门 颁 发 的 <<电 工 进 网 作 业 许 可 证>>)

做 操 作 及 维 修 时 使 用 ， 而 本 手 册 只 适 用 于 中 国 大 连 市 大

连 天 安 国 际 大 厦。

第二章： 强电系统简介
系 统 内 容

本 系 统 电 源 由 中 山 供 电 分 公 司 提 供 二 路 10KV 电

源 ，每 路 均 由 3x240mm2 电 缆 线 引 入 。

1. 二 组 高 压 进 线 开 关 柜，馈 出 柜 及 手 动 / 自 动 联 络 柜。

2. 四 台 SCB-1000/10 树 脂 浇 注 干 式 变 压 器 位 于 地 下 一

层 变 配 电 室。该 设 备 符 合GB6450-86 及 GB/T10228-1997。

3. 贰 台 SCB-1500/10 树 脂 浇 注 干 式 变 压 器 位 于 三 十 层

变 配 电 室。该 设 备 符 合GB6450-86 及 GB/T10228-1997。

4. 相 应 配 备 的 低 压 配 电 柜 三 组，所 有 电 源 均 来 自 设

于 地 下 一 层 及 三 十 层 总 配 电 柜，由 总 配 电 柜 送 到 各 楼 层，再 由 各 楼 层 送 到 其 他 用 电 地 点。对 于 较 大 的 集 中 负 荷 或 重 要 的 负 荷 ，均 从 变 配 电 室 以 放 射 式 配 电；对 于 向 各 层 配 电 间 及 配 电 箱，采 用 树 干 式 及 分 区 树 干 式 方 式。

所 有 线 路 均 设 有 自 动 开 关 保 护 。

所 有 电 缆 均 安 装 于 线 桥 及 支 架 上 ， 线 路 布 置 请 参 阅

竣 工 图 。

所 有 电 线 均 安 装 于 线 槽 或 线 管 内 ， 线 路 布 置 请 参 阅

竣 工 图 。

分 支 开 关 或 分 路 配 电 箱 所 安 装 位 置 ， 请 参 阅 竣 工

图 。

各 配 电 屏 及 配 电 箱 均 设 有 线 路 图 ， 说 明 供 电 位 置 及

用 途 。

本 系 统 是 按 中 国 供 电 条 例 及 英 国 电 气 安 装 条 例 第 十
五 版 本 ， 而 两 者 有 别 则 按 中 国 供 电 条 例 为 准 。

避 雷 系 统 是 按 中 国 规 范 安 装， 天 面 设 金 属 网 ， 金 属

导 体 与 建 筑 金 属 相 连 ， 终 端 接 至 金 属 地 网 。

紧 急 供 电 系 统 ， 电 缆 均 可 承 受 750℃ 至 800℃/ 三小 时 高

温 下 正 常 运 作 ， 各 电 源 终 端 设 有 自 动 / 手 动 切 换 装

置 。

1. 手 动 操 作 - 可 自 由 选 择 从 正 常 / 紧 急 电 源 供 电 。

2. 自 动 操 作 - 正 常 时 ， 正 常 电 源 投 入 工 作 ， 正 常 电

源 断 路 后 五 秒 内 ， 紧 急 电 源 即 自 动 投 入 工 作 。 当

正 常 电 源 恢 复 后 ， 紧 急 电 源 将 自 动 脱 离 ， 同 时 正

常 电 源 将 投 入 工 作 。消 防 及 其 它 防 灾 用 电 设 施 以

及 其 它 重 要 用 电 负 荷 的 工 作 电 源 与 备 用 电 源 ，均

在 未 端 自 动 切 换。

总 配 电 屏

配 电 屏 是 按 照 英 国 规 范 BS-5486 : PART 1 CLAUSE 8.2.3.2.3. 生

产 ， 为 组 合 式 设 计 ， 内 置 有 空 气 开 关 ， 过 载 及 漏 电

保 护 , 密 封 式 断 路 开 关 ， 保 险 熔 丝 ， 电 压 ， 电 流 及

及 率 因 数 仪 表 ， 自 动 增 加 功 率 因 数 电 容 器 。

母 线 排 均 为 铜 金 属 安 装 于 绝 缘 支 架 上 。

总 配 电 屏 设 备 包 括 ：

1. 空 气 开 关

2. 密 封 式 断 路 开 关

3. 保 险 熔 断 丝

4. 接 触 器
5. 过 载 及 漏 电 保 护 装 置

6. 电 流 互 感 器

7. 电 流 ， 电 压 及 功 率 因 数 仪 表

8. 增 加 功 率 因 数 电 容 器

9. 继 电 器

10. 铜 母 线

11. 电 线

所 有 设 备 详 情 请 参 阅 厂 家 提 供 说 明 书 。

密 封 式 自 动 开 关 及 微 式 自 动 开 关 箱

所 有 自 动 开 关 均 设 手 动 开 关 及 过 载 跳 闸 ， 每 个 动 作 均

有 不 同 位 置 识 别 。

电 缆 (PVC/PVC)

电 缆 是 按 英 国 规 范 BS-6346 ， 额 定 电 压 : 450/750 V 。

电 缆 均 安 装 于 线 桥 上 。

电 线

电 线 是 按 英 国 规 范 BS-6004 ， 额 定 电 压 : 450/600 V。 电 线 均

安 装 于 线 槽 / 线 管 内 。

线 管

线 管 是 按 英 国 规 范 BS-4568 , 为 塑 料 / 镀 锌 钢 料 ， 明 装 /

预 理 ， 管 径 最 小 为 20MM 。
第三章： 监控系统简介

1. Windows2023操作系统，功能更强，系统更稳定；
2. 凝聚所有矩阵监控、硬盘录制、报警、移动探测、网络传输功能，专家风范；
3. 4~16路图像实时显示、实时录制、实时回放，精确音频随着；
4. 录制、回放、刻录、网络传输可同步进行，一机多功；
5. 相临的两个录制文献之间采用“无缝跨接技术”，彻底杜绝了文献转换存盘时的图像丢帧；
6. 固定硬盘、活动硬盘可根据用户的需求灵活配置（数量任意），真正做到自动辨认、全面兼容；
7. 全功能的云台镜头控制界面和通讯协议自定义功能，使系统可配接任何解码器，可控制高速快球的全方向无级变速运营、预制位、巡逻等所有功能；
8. 每个摄象机可设定16个移动探测区域，各区域的灵敏度可分别调整，有效节省硬盘；
9. 自动定期录制、报警启动录制、移动探测录制的时段可分别定义，30个时段/摄象机/天；
10. 先进的“图像预录”功能，提前预录移动探测和报警发生前10秒现场图像，保证录制信息没有漏掉；
11. 视频信号丢失提醒功能：通过声音和警视标志闪烁，提醒管理人员视频图像丢失的情况；
12. 报警卡、报警控制单元双兼容，系统可配接多种报警控制设备，实现自动设防/撤防、报警联动输出控制、以及应对各类复杂的报警管理需求；
13. 独特的“报警及撤防时录制”功能，合用于银行金库监控录像的专用功能，再省硬盘
14. 重要图像隐藏功能：对金库等重要监视场合的图像，可根据登录用户的级别选择隐藏方式，无关人员不能参与监视。
15. 1/25~4倍变速回放功能、“A-B”区段反复回放功能，以及录制文献防删除标记功能，最大限度地拓展了安全管理人员的想象力，满足实际操作中不同检索方式的需求。
16. 实时网络（LAN）图像及控制信号传输没有延迟，网络用户可观看实时图像，并控制云台镜头动作。
二) 系统操作
2.1开机简介

I 确认系统连接对的后，按动机箱前面板上的电源开关。
l “POWER”指示灯亮，计算机进入启动过程.
l 在登录Windows2023后，计算机直接进入 数字监控系统界面。
2.2操作要点

2.2.1主页面

l 系统的安全管理措施是使用用户级别和密码进行控制的，系统初始的用户级别设立请参考《编程手册》。
l 对于已经设定了用户级别和操作密码的系统，用户登录时必须对的选择用户名称和密码。
l 将鼠标放在功能键上超过一秒就出现功能键说明。
l 受权限约束而不能操作的按键，将显示严禁状态。
主页面标记、按键说明：
A：关闭硬盘录像机
B：登录/上锁按键
C：进入系统设立菜单
D：人工设防/撤防
E：人工启动/停止录像
F：进入检索录像文献窗口
G：丢失视频源报警标志（平时隐藏，视频丢失时红色闪烁，并伴有同步声音报警）
H：硬盘余量显示窗口（浅绿色代表未使用的空间，鼠标移至该区域时，将提醒具体硬盘未用容量数值）
I：十六画面显示
J：九画面显示
K：四画面显示
L：当前日期、时间显示窗口
M：视频编号和字幕
l 深蓝色：表达此路正处在停止录像状态
l 明黄色：表达此路正处在移动侦测录像状态
l 暗红色：表达此路正处在定期录像状态
l 大红色：表达此路正处在手动录像状态
l 红色闪烁：表达此路正处在报警录像状态
2.2.2用户登录

I 按下“登录/锁闭”按键（B）。弹出用户密码输入盖板。
I 选择用户级别，用户的注册名称将显示在右侧的小窗内。
I 输入对的的密码，点击确认键（对勾键），系统按照相应的权限登录。

l 超级用户有权操作涉及摄像机参数设立在内的所有系统功能；
l 十六名管理人员及八十二名保安人员的权限由超级用户在“系统设立菜单”内进行设立。

2.2.3参数设立：

I 按下“参数设立”按键，进入 系统参数设立界面。
l 关于系统参数的设定方法，请参阅《 编程手册》。

2.2.4录像方式：

系统分为以下五种录像方式：
1. 定期录像方式：按照预先设立好的录像时段进行定期录像，无需操作员进行任何操作。
2. 人工启动/停止录像方式：由人工启动/停止录像。
3. 移动侦测录像方式：按照预先设立的移动侦测录像时段及区域进行录像，不需要操作员进行任何操作。
4. 报警录像方式：在设防状态下报警发生时进行录像，此方式依据设防的方式拟定。

5. 报警+撤防后录像方式：触发报警或人工撤防后启动录像，银行金库专用功能，需用户预先设立。

2.2.5人工启动/停止录像

I 点击监控系统界面“人工启动/停止录制”键（E），弹出控制盖板。
I 点击要启动/停止的摄象机（或“所有选定启动/停止”按键），摄象机图标为绿色时表达没有（或确认停止）录象，红色时表达正在（或确认启动）录像。
I 选择完毕后“确认”。
l 人工启动录像的录制时间长度，由设定菜单中第5项，“系统参数设立菜单”内的人工启动录制时长规定。
l 录制时长的设定范围为10-36000秒。
l 录制时长应根据使用者的一般需求进行设定，时长限制的其目的是为防止因操作人员因忘掉停止录制而导致硬盘录像机无限期进行录像、浪费硬盘。
l 在人工启动录制和系统自动准时段录制发生重叠时，人工录制将超越自动时段限制，即：人工启动录制将屏蔽自动时段执行，因此，在人工停止录制后，应按下摄象机图标左侧的“恢复自动录制时段”按钮，以重新启动自动录制程序。
l 当前的录像方式，请根据图像窗口中显示字幕的颜色判断。

2.2.6检索回放

检索回放页面标记、按键说明：
a:录像文献选择：文献左侧出现勾选方框时，该文献可以被指定做为防删除文献，可于硬盘内长期保存。
b:摄像机选择：未使用的摄象机为灰色严禁状态。
c: 选择所有摄像机录像文献
d：选择手工录像文献：勾选时仅显示本摄象机手工启动录制的文献
e.选择定期录像文献：勾选时仅显示本摄象机定期录制的文献
f.选择报警录像文献：勾选时仅显示本摄象机报警录制的文献
g.选择撤防时录像文献：勾选时仅显示本摄象机撤防时录制的文献
h.选择移动侦测录像文献：勾选时仅显示本摄象机移动侦测时录制的文献
i.首记录日期：提供本系统保存的最早的录像文献的日期（当使用活动硬盘时无效）
j.选择回放日期段：点选时弹出日历表，供选择。
k.选择回放时间段：系统默认为7：00~19：00。
l.结束当前操作并返回。

I 点击监控系统界面“检索回放”键（F），进入回放控制界面。
I 双击录像文献条，将进入图像回放窗口。
I 按“开始”键，播放录像。

进入回放图像窗口后的控制按键：
m.播放
n.停止
o.暂停
p.前进一秒
q.后退一秒
r.缩小播放画面
s.放大播放画面
t.打印当前画面图片：快速进行图像捕获，并在捕获图像上叠加日期、时间、摄象机编号。
u.声音开关：回放时打开或关闭声音（非正常速度回放时没有声音）
v.备份录像记录（仅在安装备份设备后才起作用）

图像回放窗口界面标记：
a.结束当前操作并返回
b.回放图像滑动条（可以在回放中点击鼠标右键设立A-B区段回放范围）
c.回放速度选择（1/25-4倍速度可调）
d.录制文献时的准确时间（精确到秒）。

l 本系统具有录像文献无缝连接功能，在相临时段的连续两个影音文献头尾进行叠加解决，彻底防止录像文献丢帧。
l 对于移动侦测和报警触发而进行的图像记录，本系统具有提前预录功能，触发前10秒的图像将一同被保存在一个录像文献中。

2.2.7．备份录制文献

I 在光盘刻录机中放入光盘。
I 点击回放检索界面“刻录光盘”（F）键，出现备份控制菜单。
I 选择左边要保存的影音资料，然后点击增长按键使文献出现在右侧窗口中。
I 反复以上操作，直到所有要保存的影音文献都出现在右侧窗口，（建议保存的文献容量为600MB以下）。
I 点击“确认”键，程序将自动向光盘上进行刻录。

l 要进行文献刻录备份，必须安装光盘刻录机（CD-RW）和刻录软件，并在设立菜单中指明刻录软件可执行文献的位置。
l 请注意光盘容量的大小，为使刻录好的光盘可以在其它计算机上播放，在每个刻录好的光盘中，我们都安装了自动播放程序，一般情况下我们建议向标明为650MB光盘直接刻录的文献的总量控制在600MB以下。
l 在刻录光盘中，系统的录制和回放功能并不会受到影响，如发生刻录的光盘不能使用时，也许您选配的刻录机或刻录软件不能与本系统兼容，您可选择其它的刻录机或刻录软件，或停止本机录制进程单独执行刻录功能。

2.2.8设防/撤防

I 点击监控系统界面“人工设防/撤防”键（D），弹出控制盖板。
I 点击要设防/撤防的报警分区（或所有选定）按键，探测器图标为白色时表达撤防状态，蓝色时表达设防状态。
I 选择完毕后“确认”。
I 在报警情况发生时要停止报警声音提醒，请打开盖板，按下左侧的“消音”按键，报警提醒声音停止。

l 报警录制控制的设定功能，请参见《编程手册》。
l 报警时图像字幕为红色闪烁。
l 报警+设防录像启用时，撤防后自动进入录像状态。
l 手工撤防将停止报警自动设防功能，请慎用！

2.3云台镜头控制

2.3.1云台镜头控制

I 在多画面分割显示时的任意图像窗口中双击鼠标左键，将显示该路图像的单一画面，该画面包含摄象机图像属性设定和云台镜头控制按键。
I 单击鼠标右键，单画面图像恢复多画面显示。
I 图像右侧出现三可变镜头、辅助照明、预制位、巡回途径、辅助功能、云台自动旋转的控制按钮，可根据需要选择控制。
I 在图像中央出现四方向十字图标，该图标用于控制云台的旋转方向和运营速度（限变速云台），按住鼠标左键并拖动十字图标云台运动，拖动的位置偏离中心越大，云台转动的速度越快。
I 预制位和巡回路线的编号选择，请在数字键盘区输入相应数字后点击相应按键控制。

l 用户级别的规定也许会限制云台镜头的操作功能。

2.3.2图像属性调整

I 拖动滑块可调整画面图像属性的亮度、对比度、饱和度、色度。
I 调整完毕后，必须按下“保存”按键以保存做出的调整，调整错误时，可按下“恢复出厂设立”回到调整前的画面属性。

l 用户级别的规定也许会限制图像属性的调整功能。

2.4关闭系统

I 请确认在系统登录的状态下。
I 点击主页面左下角“关闭系统”（A）键，通过确认后，系统退出。
I 系统退出后将自动关闭计算机。
三)常见故障及排除

问题现象
因素和解决办法
1
系统提醒“无法辨认的计算机”
l 查看是否为PⅢCPU
l COMS设立中CPU序列号选项是否启用
2
进入软件后，系统提醒“运营硬盘录像机失败（也许是。。。）请重新安装”
l 使用板卡的编号与软件已注册的Register.dat文献冲突，（由于软件中已对可在系统中使用的板卡号进行了规定，任何与规定不同的板卡，均不能被使用）。
l 请检查板卡是否损坏
l 人为改变了系统软件中图片文献
l 请检查安装的板卡驱动版本与软件版本是否一致

3
系统提醒“驱动已过期，请于硬件厂商联系”或双路视频仅显示一路时
l 请检查安装的板卡驱动版本与软件版本是否一致
l
4
启动软件后图像显示区域为粉红色
l 重新安装显示卡驱动或更换显示卡
5
系统提醒“there is no driver in the system”
l 请检查板卡驱动是否已装载
6
录像文献文献无法播放或提醒发生未知错误
l 检查软件是否已注册
l 检查录像时段、移动侦测区域选择是否按照顺序设定，是否有反复或冲突
l 板卡是否有损坏
l 其它硬件是否有损坏
7
播放录像文献时有“马赛克”现象
l 检查硬盘、硬盘联线及RAID卡是否有损坏
l 板卡是否有损坏
8
监视画面有抖动
l 请检查摄像机的机型及型号是否统一
l 检查视频信号幅度是否保证使用规定
l 摄像机供电是否正常
9
移动侦测不灵敏或长时间录像不断止
l 请检查区域设立是否对的
l 区域越大时，灵敏度应适当减少，区域较小时，灵敏度应适当提高，建议灵敏度调整在70%~80%之间
l 在也许的情况下，在设立菜单中将声音码流设为32Kbps
10
云台无法控制或控制延迟
l 请检查协议和波特率是否对的
l 请检查设立菜单中“使用报警装置”及“使用串行作为联动设备”和“使用云台控制光标”是否选定
l 解码器地址码是否设定对的
l RS485的“A”.“B”端是否连接对的
l 码转换器是否损坏
当系统出现问题需要重新安装WINDOWS2023时，一定要备份“C:\HDRecorder”下的“DAT”文献夹，或提前备份。在WINDOWS2023系统和沸点ⅢⅤ1.0软件安装完毕以后，请将“DAT” 文献夹覆盖回“C:\HDRecorder”下即可。

四)设备清单
序号
名称
型号
数量
单位
1
摄像机
CC-400
12
台
2
摄像机
CC-200
21
台
3
全球云台护罩
YA5112-T
13
台
4
全球云台护罩
YA5112H-T
1
台
5
自动光圈镜头
HG0614
5
只
6
自动光圈镜头
TG0812
2
只
7
两可变镜头
T6Z5710AMS
13
只
8
两可变镜头
H10Z0812AMS
1
只
9
解码器
ST-RM5110
14
台
10
显示器
743DF
3
台
11
16路主机
NDS-2023RT
2
台
12
8路主机
NDS-2023RT
1
台

第四章： 广播系统简介
系统内容
该系统采用JEDIA2023公共广播音响，由韩国精美达（Jedia）广播控制中心设计。
本公共广播系统设计应用在大厦中，目的重要是：
1． 营造轻松的文娱活动环境，提供背景音乐
2． 播放寻呼广播的服务信息
3． 火警状态时，作为指挥安全疏散的指挥中心指令传播
BGM音乐广播
在控制中心内设有区域音乐广播，广播的内容：卡带、CD。通过中心控制将音乐送到选定的区域。
消防紧急广播
大型楼宇建筑须具有紧急广播功能，它是火灾或其它劫难的报警、疏散、指挥的必要设备。
设计根据消防广播规定，系统可以自动或手动对火灾区域及相临区域进行控制。按照中国的消防规定对火警相临层进行编辑为N-1、N、N+1。
例如：
①2层楼层发生火灾，接通二层火灾层及其相邻三层、首层。
②首层发生火灾，接通本层、2层及地下各层。
③地下层发生火灾，接通地下各层及首层，若首层与2层有大的共享空间，同时涉及2层。
火警控制备有附属的手持麦克风，可方便工作人员手动启动紧急广播，由人工进行疏散指挥。
紧急广播操作优先于其它任何音源（涉及呼喊站区域寻呼、电话程控寻呼）。在紧急广播启动时，对于非紧急区域，采用只停止正常广播，避免引起不必要恐慌和混乱。
为保证紧急广播的启动，不受设立在某些层面的音量调节器的影响（当这些音量调节器处在关闭、小音量控制状态时，导致扩声信号），Jedia 系统具有控制多种形式音量控制器的强切，目的是令音量控制器在紧急情况下，切换成最大音量进行广播。
功率输出
喇叭线路传输电压国际标准一般为70V、100V、120V三种规格，根据规范宜采用高压、安全的传输方式并考虑减小线路损耗的原则，设计中心广播系统功率放大器输出设计采用100V传输
系统后备保障措施
系统后备保障措施包含：系统的自检、电源后备保障、功放后备保障等功能。
设计中心的公共广播系统配备后备电源充电器，可对后备电池进行DC 24V电源充电。系统平常处在对电瓶充电，直到电瓶电量充满为止
二) 系统操作
1 开机顺序
1
2
3
4
5
6
7
电源分派器
监听器
六碟程控CD机
钟声前置混音器
信号分派器
功放
BGM20分区器
紧急电源控制器

预录广播机

话筒

2 关机顺序
与开机顺序相反
3 背景音乐广播
开机后播放音乐,按下背景音乐广播柜BGM20分区器相应楼层按钮.
4 寻呼广播
在无火警状态下, 按下消防广播柜BGM20分区器相应楼层按钮.
5 消防广播
在有火警状态下,广播系统与消防系统联动, 相应楼层背景音乐广播被自动强切至消防广播,指挥人员可以用话筒指挥逃生,同时指挥人员也可以手动按下消防广播柜BGM20分区器其它楼层按钮,对其它楼层进行指挥逃生.

三) 系统维护与检测
1环境规定
主机采用风扇散热方式，风向由机器正面进入，从侧面送出，所以，机器的侧面必须与遮挡物相隔30公分。
环境必须保持整洁，尘土的吸入并附在功放的功率电路上容易导致功放损坏。
定期清理机器内部功放电路盒的灰尘，并为机器的风扇加入润滑油。
2. Jedia 混音器JMA-1410安装及使用
混音器具有提醒钟声功能，钟声分为两声和四声两种，可以通过打开机器的外壳，找到MS102插针式开关（3针），设立连接左面的1、2针是两声，连接在右面2、3针的是四声。
混音器的第1输入通道专用于连接Jedia 钟声控制话筒JPTT10，该话筒的专用线缆中，第6针线用于控制钟声启动，第1、2、3针线用于话筒平衡传输，第5针线用于启动优先功能，第7针线用于连接幻像电源，第4针线空置。
混音器的第2、3输入通道各具有启动优先功能开关，可以优先于第4~10输入通道。该开关在机器正面的左下方，开关在ON状态时为通道启动优先功能，OFF状态时为关闭优先。在启动优先功能后，连接的信号源在关闭状态时，优先功能自动关闭，而在连接的信号源在工作状态时，优先功能自动启动，值得一提，很多用户都在这两个通道上加入话筒，并误认为：在话筒的开关处在ON状态时，只要不对着话筒发言，那么优先功能就不会启动，其实只要话筒在ON状态时，优先功能启动并将第4~10输入通道的信号消掉。
由于优先的消声电路设计，在启动优先消声时，并非将第4~10通道信号完全消掉，而是允许留有很小的背景信号。假如用户规定必须完全消掉，可以打开机器顶盖，找出R134，R135电阻并卸掉，这样就可以了。
信号源的增益设立是相称重要的环节，在每个通道的音量控制旋钮旁边，有一个拨动开关，分别是向上、中间、向下三个位置，当输入的是动圈麦克风和不带放大的电容话筒应设定向上位置或中间位置（Mic、­50dB），这两个开关位置区别在于向上是直通的不带滤波的信号输入，而中间开关位置则将衰减信号源400Hz以下频率信号部分。当输入信号是CD、卡座、有源放大的话筒等，开关应设立在向下开关（Line、­20dB）。假如开关设立错误，会引起信号过强而导致信号失真、信噪比下降，严重会损坏功放系统。
机器可以设立编组输出功能，设立开关在每个输入通道旋钮的正下方，分别是1、1+2、2 三个波段开关，安装时应注意输出编组设立，否则，会出现无声、串音等现象。
3. Jedia 信号分派器JAD-125A安装
信号分派器用于系统多台功放使用时，信号匹配、隔离，信号大小控制等功能。由于功放输入并联时，信号的电平和功放的输入阻抗减少，这样会导致功放输入信号不匹配，功放不能满功率输出，最后导致扩声音箱输出声压减少。所以，对的使用信号分派器解决阻抗匹配问题，是采用一一相应的功放连接。
机器分为单声道（单个1比10）和双声道（两个1比5）工作方式，设立开关在机器左面（MODE），其中，按下去是单声道工作方式（MONO），按上来是双声道（STERO）。
必须清楚选择的工作方式，在单声道时，1#输入端子可以输出到1~10#输出通道。在双声道时，1#输入端子可以输出到1~5#输出通道；2#输入端子可以输出到6~10#输出通道。通常，在开关设立后将按钮取出，以防止误按动操作导致6#~10#通道输出混乱。
由于功放的输出灵敏度和连接的负载差异，存在扩声输出声音不一致。以下是通过调节信号分派器每个输出通道大小定义功放输出一致的方法：
使用一台信号发生器（可以是函数发生器、Jedia 信号发生器JCS110A、Jedia 紧急呼唤器JEU211A），取恒定的信号输出接入信号分派器输入，分派器输出连接到功放的输入，功放的音量旋钮一般情况下调节到最大，根据Jedia 监听器JMU307A指示灯观测每台功放输出电平，并将信号电平通过信号分派器的音量旋钮调节到一致状态。最后，记录分派器每个音量旋钮的位置。
4. Jedia 功率放大器CP型的安装
Jedia CP型功放安装：
CP型功放比C型功放增长了1个优先音频输入和1个优先的控制输入。我们要选择具体的优先控制方式。
优先的音频输入信号一般是呼喊话筒信息和消防应急的音频信息。
在与Jedia 中央解决器JRG220A联用时，我们只需要将功放优先控制端子的第2针“-”接入系统中央解决器JRG220A的Remote Card-1的相应联动控制点上，并将功放的DC 24V电源的负极牢固地与Jedia 系统电源JPD322A的DC电源负极相连。可以通过对Jedia 的遥距话筒JRA051A和Jedia 紧急回路控制器JES120A的控制，观测功放的优先口是否动作。在优先启动时，机器正面的PRI LED指示灯会闪亮。
在与其它系统连接时，可以选用功放优先端子的第1、2针（用于检测触点开关）作为控制输入。只要将该两针脚短路，功放将启动优先控制功能。
功放的保养在使用一定期间（三个月）后，必须对功放的通风系统进行保养，涉及，清理机器内部的灰尘、在机器的风扇轴上添加润滑油等，以延长功放的使用寿命。
在多台功放同时使用的情况下，必须使用信号分派器，进行输入阻抗匹配。
请认真确认机器的后背有一个400Hz的滤波按钮状态，启动开关后，扩声将去掉信号的低频部分，输出也将衰减至少3个分贝。一般情况下，滤波开关是在关闭状态。假如，接入的负载是高音号角或其他特殊的用途才启动开关。
在接入喇叭负载前，我们必须要认真检查喇叭的阻抗和线路的好坏。否则，将非常容易导致对功放的损坏。
5.1 检查方法如下：
一方面，必须测量喇叭的阻抗和功率。由于现在市场上的喇叭功率标称相称不规范，错误的标称是使功放因负荷过重而损坏的重要因素。
在功放的信号输入端接入一台信号发生器（可以是函数发生器、Jedia 信号发生器JCS110A、Jedia 紧急呼唤器JEU211A），使用万用电表测量功放输出端子的电压，并取恒定的电压输出约70V。
在功放100V输出的正极端和喇叭正极端之间接入一个10欧姆的发热丝或10欧姆/50W的电阻，喇叭的负极与功放的负极相连。
使用万用电表测量发热丝或电阻上的电压，运用公式：
U喇叭= U总-U电阻
I电阻= U电阻/R电阻
I电阻= I喇叭
R喇叭= U喇叭/I喇叭
W喇叭=1002/R喇叭
将喇叭的阻抗和功率计算出来。例如：测到电阻的电压为2V，通过计算：U喇叭=68V，I电阻=0.2A，R喇叭=340欧姆，W=29瓦。
只有准确知道喇叭的阻抗和功率，我们才可以知道应当配置多大功率的功放和下一步测到的线路阻抗是否对的。
例如，回路上假如安装了10个这样的喇叭，那么，可以知道回路的总功率是290W，处在对功放的选择考虑，应使用360W以上的功放。同时可以知道，回路上总阻抗应为34欧姆以上，由于我们还要估算线路的回路阻抗。
5.2 检测线路的回路阻抗：
线路敷设出现的短路现象，同样是导致功放在未经检查就接入线路而导致损坏的重要因素。
一方面，我们要预先计算出测量回路的大约阻抗：
R计算负载=（（R1/N1）*（R2/N2））/（（R1/N1）+（R2/N2））
R1 是回路上某种喇叭的测量阻抗，N1 是该喇叭数量。
R2 是回路上另一种喇叭的测量阻抗N2是该喇叭数量。
然后，在功放的信号输入端接入一台信号发生器（可以是函数发生器、Jedia 信号发生器JCS110A、Jedia 紧急呼唤器JEU211A），使用万用电表测量功放输出端子的电压，并取恒定的电压输出约50V。
请注意，当线路出现严重短路时（在距离机房较近的地方出现短路），发热丝会严重发烫，功放抽出风的温度会明显的高，此时，应将功放的输出电压调低到30V，再进行测试，时间一定要控制在30秒内完毕，测试后并将功放关闭再进行公式计算，以免功放在测试期间损坏。
在功放100V输出的正极端和喇叭回路正极端之间接入一个10欧姆的发热丝或10欧姆/50W的电阻，喇叭回路的负极与功放的负极相连。
使用万用电表测量发热丝或电阻上的电压，运用公式：
U负载= U总-U电阻
I电阻= U电阻/R电阻
I电阻= I负载
R负载= U负载/I负载
将回路的实际阻抗计算出来。例如，在功放输出为30V时：测到电阻两边的电压为10V，通过计算：U喇叭=20V， I电阻=1A，测量计算出R负载=20欧姆。我们应立即通过并联负载公式估算回路的喇叭阻抗看是否与之相近。
一般情况下，回路阻抗测量值与计算值会比较相近，但是假如相差较远，就一定要寻找因素，例如：回路阻抗测量值比计算值大很多，就是有些喇叭还没有实际接入回路，或喇叭的功率选择档位变小，这种情况不会对功放导致损坏，只会导致现场声压不均匀。而假如回路阻抗测量值比计算值小很多，有也许是喇叭实际接入的数量比图纸上要多，或线路的远端出现短路。更严重的线路短路情况是，回路阻抗测量值低于10欧姆的情况，此时，功放随时会由于短路而损坏，请立即将功放关闭并进行线路检查。线路检查方法请参考线路负载的检修。
5.3 喇叭线路维修
当知道线路出现正、负极短路或正极与地线短路时，我们仍然可以在功放的信号输入端接入一台信号发生器（可以是函数发生器、Jedia 信号发生器JCS110A、Jedia 紧急呼唤器JEU211A），使用万用电表测量功放输出端子的电压，并取恒定的电压输出
