工程热力学第五版-配套素材整合资料.doc

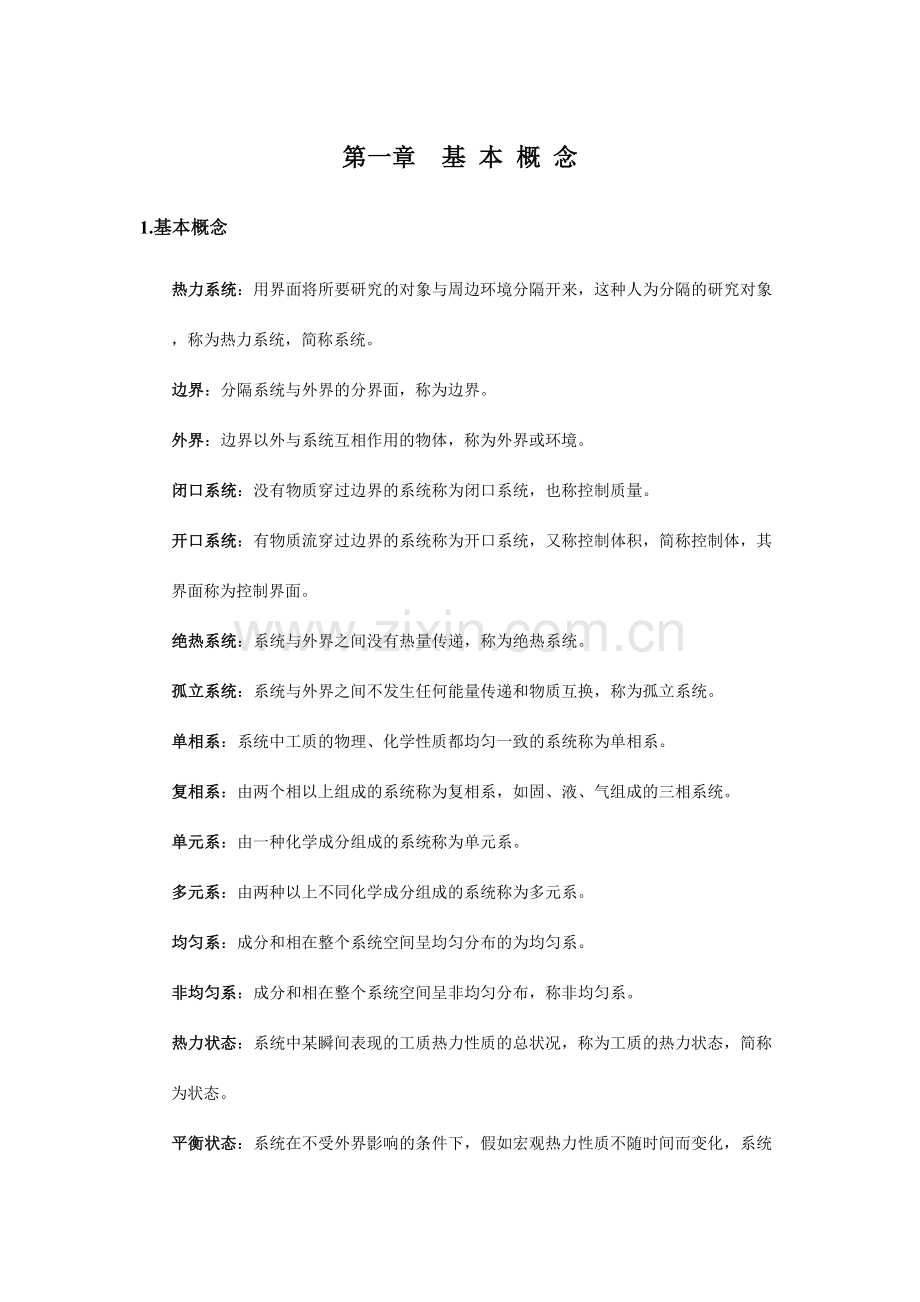

第一章 基 本 概 念1.基本概念热力系统：用界面将所要研究的对象与周边环境分隔开来，这种人为分隔的研究对象，称为热力系统，简称系统。边界：分隔系统与外界的分界面，称为边界。外界：边界以外与系统互相作用的物体，称为外界或环境。闭口系统：没有物质穿过边界的系统称为闭口系统，也称控制质量。开口系统：有物质流穿过边界的系统称为开口系统，又称控制体积，简称控制体，其界面称为控制界面。绝热系统：系统与外界之间没有热量传递，称为绝热系统。孤立系统：系统与外界之间不发生任何能量传递和物质互换，称为孤立系统。单相系：系统中工质的物理、化学性质都均匀一致的系统称为单相系。复相系：由两个相以上组成的系统称为复相系，如固、液、气组成的三相系统。单元系：由一种化学成分组成的系统称为单元系。多元系：由两种以上不同化学成分组成的系统称为多元系。均匀系：成分和相在整个系统空间呈均匀分布的为均匀系。非均匀系：成分和相在整个系统空间呈非均匀分布，称非均匀系。热力状态：系统中某瞬间表现的工质热力性质的总状况，称为工质的热力状态，简称为状态。平衡状态：系统在不受外界影响的条件下，假如宏观热力性质不随时间而变化，系统内外同时建立了热的和力的平衡，这时系统的状态称为热力平衡状态，简称为平衡状态。状态参数：描述工质状态特性的各种物理量称为工质的状态参数。如温度（T）、压力（P）、比容（）或密度（）、内能（u）、焓（h）、熵（s）、自由能（f）、自由焓（g）等。基本状态参数：在工质的状态参数中，其中温度、压力、比容或密度可以直接或间接地用仪表测量出来，称为基本状态参数。温度：是描述系统热力平衡状况时冷热限度的物理量，其物理实质是物质内部大量微观分子热运动的强弱限度的宏观反映。热力学第零定律：如两个物体分别和第三个物体处在热平衡，则它们彼此之间也必然处在热平衡。压力：垂直作用于器壁单位面积上的力，称为压力，也称压强。相对压力：相对于大气环境所测得的压力。如工程上常用测压仪表测定系统中工质的压力即为相对压力。比容：单位质量工质所具有的容积，称为工质的比容。密度：单位容积的工质所具有的质量，称为工质的密度。强度性参数：系统中单元体的参数值与整个系统的参数值相同，与质量多少无关，没有可加性，如温度、压力等。在热力过程中，强度性参数起着推动力作用，称为广义力或势。广延性参数：整个系统的某广延性参数值等于系统中各单元体该广延性参数值之和，如系统的容积、内能、焓、熵等。在热力过程中，广延性参数的变化起着类似力学中位移的作用，称为广义位移。准静态过程：过程进行得非常缓慢，使过程中系统内部被破坏了的平衡有足够的时间恢复到新的平衡态，从而使过程的每一瞬间系统内部的状态都非常接近平衡状态，整个过程可看作是由一系列非常接近平衡态的状态所组成，并称之为准静态过程。可逆过程：当系统进行正、反两个过程后，系统与外界均能完全回复到初始状态，这样的过程称为可逆过程。膨胀功：由于系统容积发生变化（增大或缩小）而通过界面向外界传递的机械功称为膨胀功，也称容积功。热量：通过热力系边界所传递的除功之外的能量。热力循环：工质从某一初态开始，经历一系列状态变化，最后又回复到初始状态的所有过程称为热力循环，简称循环。2.常用公式 状态参数:状态参数是状态的函数，相应一定的状态，状态参数都有唯一拟定的数值，工质在热力过程中发生状态变化时，由初状态通过不同途径，最后到达终点，其参数的变化值，仅与初、终状态有关，而与状态变化的途径无关。温度：1式中分子平移运动的动能，其中m是一个分子的质量，是分子平移运动的均方根速度；B比例常数；T气体的热力学温度。2压力：1式中P单位面积上的绝对压力；n分子浓度，即单位容积内具有气体的分子数，其中N为容积V包含的气体分子总数。2式中F整个容器壁受到的力，单位为牛（N）；f容器壁的总面积（m2）。3 （PB）（PB）式中B本地大气压力Pg高于本地大气压力时的相对压力，称表压力；H 低于本地大气压力时的相对压力，称为真空值。比容:1m3/kg式中V工质的容积m工质的质量2式中工质的密度kg/m3工质的比容m3/kg热力循环:或，循环热效率:式中q1工质从热源吸热；q2工质向冷源放热；w0循环所作的净功。制冷系数：式中q1工质向热源放出热量；q2工质从冷源吸取热量；w0循环所作的净功。供热系数：式中q1工质向热源放出热量q2工质从冷源吸取热量w0循环所作的净功3.重要图表图1-1 热力系统图1-2边界可变形系统图1-3开口系统图1-4 孤立系统图1-5 U形压力计测压图1-6 各压力间的关系图1-14 任意循环在图上的表达(a)正循环 ； (b)逆循环第二章 气体的热力性质 1.基本概念抱负气体：气体分子是由一些弹性的、忽略分子之间互相作用力（引力和斥力）、不占有体积的质点所构成。比热：单位物量的物体，温度升高或减少1K（1）所吸取或放出的热量，称为该物体的比热。定容比热：在定容情况下，单位物量的物体，温度变化1K（1）所吸取或放出的热量，称为该物体的定容比热。定压比热：在定压情况下，单位物量的物体，温度变化1K（1）所吸取或放出的热量，称为该物体的定压比热。定压质量比热：在定压过程中，单位质量的物体，当其温度变化1K（1）时，物体和外界互换的热量，称为该物体的定压质量比热。定压容积比热：在定压过程中，单位容积的物体，当其温度变化1K（1）时，物体和外界互换的热量，称为该物体的定压容积比热。定压摩尔比热：在定压过程中，单位摩尔的物体，当其温度变化1K（1）时，物体和外界互换的热量，称为该物体的定压摩尔比热。定容质量比热：在定容过程中，单位质量的物体，当其温度变化1K（1）时，物体和外界互换的热量，称为该物体的定容质量比热。定容容积比热：在定容过程中，单位容积的物体，当其温度变化1K（1）时，物体和外界互换的热量，称为该物体的定容容积比热。定容摩尔比热：在定容过程中，单位摩尔的物体，当其温度变化1K（1）时，物体和外界互换的热量，称为该物体的定容摩尔比热。混合气体的分压力：维持混合气体的温度和容积不变时，各组成气体所具有的压力。道尔顿分压定律：混合气体的总压力P等于各组成气体分压力Pi之和。混合气体的分容积：维持混合气体的温度和压力不变时，各组成气体所具有的容积。阿密盖特分容积定律：混合气体的总容积V等于各组成气体分容积Vi之和。混合气体的质量成分：混合气体中某组元气体的质量与混合气体总质量的比值称为混合气体的质量成分。混合气体的容积成分：混合气体中某组元气体的容积与混合气体总容积的比值称为混合气体的容积成分。混合气体的摩尔成分：混合气体中某组元气体的摩尔数与混合气体总摩尔数的比值称为混合气体的摩尔成分。对比参数：各状态参数与临界状态的同名参数的比值。对比态定律：对于满足同一对比态方程式的各种气体，对比参数、和中若有两个相等，则第三个对比参数就一定相等，物质也就处在相应状态中。2.常用公式抱负气体状态方程：1式中p绝对压力Pa比容m3/kgT热力学温度K合用于1公斤抱负气体。2式中V质量为mkg气体所占的容积合用于m公斤抱负气体。3式中VM=Mv气体的摩尔容积，m3/kmol；R0=MR通用气体常数，J/kmolK合用于1千摩尔抱负气体。4式中VnKmol气体所占有的容积，m3；n气体的摩尔数，kmol合用于n千摩尔抱负气体。5通用气体常数：R0J/KmolKR0与气体性质、状态均无关。6气体常数：RJ/kgKR与状态无关，仅决定于气体性质。7比热：1比热定义式：表白单位物量的物体升高或减少1K所吸取或放出的热量。其值不仅取决于物质性质，还与气体热力的过程和所处状态有关。2质量比热、容积比热和摩尔比热的换算关系：式中c质量比热，kJ/Kgk容积比热，kJ/m3kMc摩尔比热，kJ/Kmolk3定容比热：表白单位物量的气体在定容情况下升高或减少1K所吸取或放出的热量。4定压比热：表白单位物量的气体在定压情况下升高或减少1K所吸取或放出的热量。5梅耶公式：6比热比： 道尔顿分压定律： 阿密盖特分容积定律： 质量成分： 容积成分： 摩尔成分： 容积成分与摩尔成分关系： 质量成分与容积成分： 折合分子量： 折合气体常数： 分压力的拟定 混合气体的比热容： 混合气体的容积比热容： 混合气体的摩尔比热容： 混合气体的热力学能、焓和熵 或 或 或 范德瓦尔(Van der Waals)方程 对于1kmol实际气体 压缩因子：对比参数： ， ， 3.重要图表常用气体在抱负状态下的定压摩尔比热与温度的关系气体分子式温度范围（K）最大误差%空气氢H28.10628.101.9665-1.91594.8023-4.0038-1.9661-0.8704273180027318000.721.01氧O225.17715.2023-5.06181.311727318001.19氮N228.907-1.57138.0805-28.725627318000.59一氧化碳CO28.2601.67515.3717-2.221927318000.89二氧化碳CO222.25759.8084-35.01007.469327318000.647水蒸气H2O32.2381.923410.5549-3.595227318000.53乙烯C2H24.1261155.0213-81.545516.975529815000.30丙烯C3H43.7457234.0107-115.127821.735329815000.44甲烷CH419.88750.241612.6860-11.011327315001.33乙烷C2H65.413178.0872-69.37498.714729815000.70丙烷C3H8-4.233306.264-158.631632.145529815000.28几种气体在抱负气体状态下的平均定压质量比热容 t()O2N2H2CO空气CO2H2O00.9151.03914.1951.0401.0040.8151.8591000.9231.04014.3531.0421.0060.8661.8732000.9351.04314.4211.0461.0120.9101.8943000.9501.04914.4461.0541.0190.9491.9194000.9651.05714.4771.0631.0280.9831.9485000.9791.06614.5091.0751.0391.0131.9786000.9931.07614.5421.0861.0501.0402.0097001.0051.08714.5871.0981.0611.0642.0428001.0161.09714.6411.1091.0711.0852.0759001.0261.10814.7061.1201.0811.1042.11010001.0351.11814.7761.1301.0911.1222.14411001.0431.12714.8531.1401.1001.1382.17712001.0511.13614.9341.1491.1081.1532.21113001.0581.14515.0231.1581.1171.1662.24314001.0651.15315.1131.1661.1241.1782.27415001.0711.16015.2021.1731.1311.1892.30516001.0771.16715.2941.1801.1381.2002.33517001.0831.17415.3831.1871.1441.2092.36318001.0891.18015.4721.1921.1501.2182.39119001.0941.18615.5611.1981.1561.2262.41720231.0991.19115.6491.2031.1611.2332.44221001.1041.19715.7361.2081.1661.2412.46622001.1091.20115.8191.2131.1711.2472.48923001.1141.20615.9021.2181.1761.2532.51224001.1181.21015.9831.2221.1801.2592.53325001.1231.21416.0641.2261.1821.2642.554密度（kg/m3)1.42861.25050.089991.25051.29321.96480.8042几种气体的临界参数和范德瓦尔常数物质名称（K）（MPa）(MPa.m6/kmol2）（m3/kmol）HeH2N2O2CO2NH3H2OCH4CO5.333.3126.2154.8304.2405.5647.3190.7133.00.229011.297023.394565.076637.3869611.2983022.129704.640913.495893.576724.9304136.8115137.6429365.2920424.3812552.1069228.5001147.547924.0526.6838.6331.6842.7837.3030.3942.6939.53几种气体的临界压缩因子物质HeH2N2O2CO2NH3H2OCOCH40.3000.3040.2970.2920.2740.2380.2300.2940.290图2-5 通用压缩因子图第三章 热力学第一定律1.基本概念热力学第一定律:能量既不能被发明，也不能被消灭，它只能从一种形式转换成另一种形式，或从一个系统转移到另一个系统，而其总量保持恒定，这一自然界普遍规律称为能量守恒与转换定律。把这一定律应用于伴有热现象的能量和转移过程，即为热力学第一定律。第一类永动机：不消耗任何能量而能连续不断作功的循环发动机，称为第一类永动机。热力学能：热力系处在宏观静止状态时系统内所有微观粒子所具有的能量之和。外储存能：也是系统储存能的一部分，取决于系统工质与外力场的互相作用（如重力位能）及以外界为参考坐标的系统宏观运动所具有的能量（宏观动能）。这两种能量统称为外储存能。轴功：系统通过机械轴与外界传递的机械功称为轴功。流动功（或推动功）：当工质在流进和流出控制体界面时，后面的流体推开前面的流体而前进，这样后面的流体对前面的流体必须作推动功。因此，流动功是为维持流体通过控制体界面而传递的机械功，它是维持流体正常流动所必须传递的能量。焓：流动工质向流动前方传递的总能量中取决于热力状态的那部分能量。对于流动工质，焓=内能+流动功，即焓具有能量意义；对于不流动工质，焓只是一个复合状态参数。稳态稳流工况：工质以恒定的流量连续不断地进出系统，系统内部及界面上各点工质的状态参数和宏观运动参数都保持一定，不随时间变化，称稳态稳流工况。技术功：在热力过程中可被直接运用来作功的能量，称为技术功。动力机：动力机是运用工质在机器中膨胀获得机械功的设备。压气机：消耗轴功使气体压缩以升高其压力的设备称为压气机。节流：流体在管道内流动，碰到忽然变窄的断面，由于存在阻力使流体压力减少的现象。2.常用公式外储存能：1 宏观动能：2 重力位能：式中g重力加速度。系统总储存能：1或23 或（没有宏观运动，并且高度为零）热力学能变化：1，合用于抱负气体一切过程或者实际气体定容过程2合用于抱负气体一切过程或者实际气体定容过程（用定值比热计算）3合用于抱负气体一切过程或者实际气体定容过程（用平均比热计算）4把的经验公式代入积分。合用于抱负气体一切过程或者实际气体定容过程（用真实比热公式计算）5由抱负气体组成的混合气体的热力学能等于各组成气体热力学能之和，各组成气体热力学能又可表达为单位质量热力学能与其质量的乘积。6合用于任何工质，可逆过程。7合用于任何工质，可逆定容过程8合用于任何工质，可逆绝热过程。9合用于闭口系统任何工质绝热、对外不作功的热力过程等热力学能或抱负气体定温过程。10合用于mkg质量工质，开口、闭口，任何工质，可逆、不可逆过程。11.合用于1kg质量工质，开口、闭口，任何工质，可逆、不可逆过程12.合用于微元，任何工质可逆过程13热力学能的变化等于焓的变化与流动功的差值。焓的变化：1合用于m公斤工质2合用于1公斤工质3合用于抱负气体 4，合用于抱负气体的一切热力过程或者实际气体的定压过程 5 合用于抱负气体的一切热力过程或者实际气体的定压过程，用定值比热计算6合用于抱负气体的一切热力过程或者实际气体的定压过程用平均比热计算 7把的经验公式代入积分。 合用于抱负气体的一切热力过程或者实际气体的定压过程，用真实比热公式计算 8 由抱负气体组成的混合气体的焓等于各组成气体焓之和，各组成气体焓又可表达为单位质量焓与其质量的乘积。 9热力学第一定律能量方程 合用于任何工质，任何热力过程。 10 合用于任何工质，稳态稳流热力过程 11 合用于任何工质稳态稳流过程，忽略工质动能和位能的变化。 12 合用于任何工质可逆、稳态稳流过程，忽略工质动能和位能的变化。 13 合用于任何工质可逆、稳态稳流绝热过程，忽略工质动能和位能的变化。 14 合用于任何工质可逆、稳态稳流定压过程，忽略工质动能和位能的变化。 15 合用于任何工质等焓或抱负气体等温过程。熵的变化： 1 合用于任何气体，可逆过程。 2 为熵流，其值可正、可负或为零；为熵产，其值恒大于或等于零。 3（抱负气体、可逆定容过程） 4（抱负气体、可逆定压过程） 5（抱负气体、可逆定温过程） 6（定熵过程） 合用于抱负气体、任何过程功量：膨胀功（容积功）： 1或合用于任何工质、可逆过程 2合用于任何工质、可逆定容过程 3合用于任何工质、可逆定压过程 4 合用于抱负气体、可逆定温过程 5 合用于任何系统，任何工质，任何过程。 6 合用于抱负气体定温过程。 7 合用于任何气体绝热过程。 8 合用于抱负气体、绝热过程 9合用于抱负气体、可逆绝热过程 10 合用于抱负气体、可逆多变过程流动功: 推动1kg工质进、出控制体所必须的功。技术功: 1 热力过程中可被直接运用来作功的能量，统称为技术功。 2 合用于稳态稳流、微元热力过程 3 技术功等于膨胀功与流动功的代数和。 4 合用于稳态稳流、微元可逆热力过程 5 合用于稳态稳流、可逆过程热量： 1 合用于任何工质、微元可逆过程。 2 合用于任何工质、可逆过程 3 合用于mkg质量任何工质，开口、闭口，可逆、不可逆过程 4 合用于1kg质量任何工质，开口、闭口，可逆、不可逆过程 5 合用于微元，任何工质可逆过程。 6 合用于任何工质可逆过程。 7 合用于任何工质，任何系统，任何过程。 8 合用于微元稳态稳流过程 9 合用于稳态稳流过程 10 合用于任何工质定容过程 11 合用于抱负气体定容过程。 12 合用于任何工质定压过程 13 合用于抱负气体、定压过程 14 合用于任何工质、绝热过程 15 合用于抱负气体、多变过程3.重要图表图31 轴功图32 流动功图33 闭口系统的能量转换图37 技术功图35 开口系统第四章 抱负气体的热力过程及气体压缩1.基本概念分析热力过程的一般环节：1.依据热力过程特性建立过程方程式，p=f(v)；2.拟定初、终状态的基本状态参数；3.将过程线表达在p-v图及Ts图上,使过程直观，便于分析讨论。4.计算过程中传递的热量和功量。绝热过程：系统与外界没有热量互换情况下所进行的状态变化过程，即或称为绝热过程。定熵过程：系统与外界没有热量互换情况下所进行的可逆热力过程，称为定熵过程。多变过程：凡过程方程为常数的过程，称为多变过程。定容过程：定量工质容积保持不变时的热力过程称为定容过程。定压过程：定量工质压力保持不变时的热力过程称为定压过程。定温过程：定量工质温度保持不变时的热力过程称为定温过程。单级活塞式压气机工作原理：吸气过程、压缩过程、排气过程，活塞每往返一次，完毕以上三个过程。活塞式压气机的容积效率：活塞式压气机的有效容积和活塞排量之比，称为容积效率。活塞式压气机的余隙：为了安顿进、排气阀以及避免活塞与汽缸端盖间的碰撞，在汽缸端盖与活塞行程终点间留有一定的余隙，称为余隙容积，简称余隙。最佳增压比：使多级压缩中间冷却压气机耗功最小时，各级的增压比称为最佳增压比。压气机的效率：在相同的初态及增压比条件下，可逆压缩过程中压气机所消耗的功与实际不可逆压缩过程中压气机所消耗的功之比，称为压气机的效率。热机循环：若循环的结果是工质将外界的热能在一定条件下连续不断地转变为机械能，则此循环称为热机循环。2.常用公式 气体重要热力过程的基本公式 过程定容过程定压过程定温过程定熵过程多变过程过程指数n01n过程方程v=常数p=常数pv=常数pv=常数pv n =常数P、v、T关系 膨胀功w=0热量比热容0备注 表中比热容为定值比热容多变指数n： z级压气机，最佳级间升压比： 3.重要图表 图41绝热过程p-v图图42绝热过程T-s图图43多变过程p-v图图43多变过程T-s图图46单级活塞式压气机图47理论压气过程示功图图48三种压缩过程p-v图和T-s图图4-11为两级压气机工作过程图第五章 热力学第二定律1.基本概念热力学第二定律：开尔文说法：只冷却一个热源而连续不断作功的循环发动机是造不成功的。克劳修斯说法：热不也许自发地、不付代价地从低温物体传到高温物体。第二类永动机：从单一热源取得热量，并使之完全转变为机械能而不引起其他变化的循环发动机，称为第二类永动机。孤立系统：系统与外界之间不发生任何能量传递和物质互换，称为孤立系统。孤立系统熵增原理：任何实际过程都是不可逆过程，只能沿着使孤立系统熵增长的方向进行。定熵过程：系统与外界没有热量互换情况下所进行的可逆热力过程，称为定熵过程。热机循环：若循环的结果是工质将外界的热能在一定条件下连续不断地转变为机械能，则此循环称为热机循环。制冷：对物体进行冷却，使其温度低于周边环境温度，并维持这个低温称为制冷。制冷机：从低温冷藏室吸取热量排向大气所用的机械称为制冷机。热泵：将从低温热源吸取的热量传送至高温暖室所用的机械装置称为热泵。抱负热机：热机内发生的一切热力过程都是可逆过程，则该热机称为抱负热机。卡诺循环：在两个恒温热源间，由两个可逆定温过程和两个可逆绝热过程组成的循环，称为卡诺循环。卡诺定理：1所有工作于同温热源与同温冷源之间的一切可逆循环，其热效率都相等，与采用哪种工质无关。 2在同温热源与同温冷源之间的一切不可逆循环，其热效率必小于可逆循环。自由膨胀：气体向没有阻力空间的膨胀过程，称为自由膨胀过程。2.常用公式熵的定义式：J/kg K工质熵变计算：，工质熵变是指工质从某一平衡状态变化到另一平衡状态熵的差值。由于熵是状态参数，两状态间的熵差对于任何过程，可逆还是不可逆都相等。1抱负气体、已知初、终态T、v值求S。2抱负气体已知初、终态T、P值求S。3抱负气体、已知初、终态P、v值求S。4固体及液体的熵变计算：5热源熵变：克劳修斯不等式：任何循环的克劳修斯积分永远小于零，可逆过程时等于零。闭口系统熵方程：式中：Ssys系统熵变； Ssur环境熵变； SI某子系统熵变。开口系统熵方程：式中：m2s2工质流出系统的熵； m1s1工质流入系统的熵。不可逆作功能力损失： 式中：T0环境温度； SISO孤立系统熵增。3.重要图表图5-4卡诺循环的p-v图和T-s图图5-4 逆卡诺循环的p-v图和T-s图图5-7 任意可逆循环图5-7 熵变、熵流与熵产第六章 热力学微分关系式1基本概念自由能：F =UTS，F称为自由能，或称亥姆霍兹（Helmholtz）函数。自由焓：令G = HTS，G称为自由焓，或称吉布斯（Gibbs）函数。2重要公式热力学能的基本关系式：焓的基本关系式：自由能基本关系式：自由焓的基本关系式：麦克斯韦关系式： 热系数：式中 压力温度系数；物质在定容下压力随温度的变化率；容积膨胀系数，或称热膨胀系数；物质在定压下比体积随温度的变化率； 定温压缩系数，或简称压缩系数；物质在定温下比体积随压力的变化率，表达物质在定温条件下受压后的压缩性。 这个偏导数为负值，加负号后，仍为正值。熵方程：焓方程：热力学能的微分方程式：热量的微分方程式：上述两式合用于任意物质的任何可逆过程。比热容与状态方程式的关系： 比定压热容与比定容热容的关系:克拉贝龙方程:克劳修斯克拉贝龙方程:第七章 水蒸气1基本概念未饱和水: 水温低于饱和温度的水称为未饱和水（也称过冷水）.饱和水: 当水温达成压力P所相应的饱和温度时，水将开始沸腾，这时的水称为饱和水。湿饱和蒸汽：把预热到ts的饱和水继续加热，饱和水开始沸腾，在定温下产生蒸汽而形成饱和液体和饱和蒸汽的混合物，这种混合物称为湿饱和蒸汽，简称湿蒸汽。干饱和蒸汽：湿蒸汽的体积随着蒸汽的不断产生而逐渐加大，直至水所有变为蒸汽，这时的蒸汽称为干饱和蒸汽（即不含饱和水的饱和蒸汽）。2常用公式干度：湿蒸汽的参数：（当p不太大，x不太小时）过热蒸汽的焓：其中是过热热量，t为过热蒸汽的温度，cpm为过热蒸汽由t到ts的平均比定压热容。过热蒸汽的热力学能：过热蒸汽的熵：水蒸气定压过程：或水蒸气定容过程：水蒸气定温过程：水蒸气绝热过程：3重要图表7-1 凝固时体积膨胀的物质的p-t图图7-2 凝固时体积缩小的物质的p-t图图7-4 水蒸气定压发生过程示意图图7-5 水蒸气的p-v图图7-6 水蒸气的T-s图图7-7 水蒸气的T-s图图7-8 水蒸气的h-s图图7-9 水蒸气的定压过程图7-10 水蒸气的定容过程图7-11 水蒸气的定温过程图7-12 水蒸气的定熵过程图7-13 水蒸气的不可逆绝热过程图7-14 例7-3第八章 湿空气1.基本概念湿空气：干空气和水蒸气所组成的混合气体。饱和空气：干空气和饱和水蒸气所组成的混合气体。未饱和空气：干空气和过热水蒸气所组成的混合气体。绝对湿度：每立方米湿空气中所具有的水蒸气质量。饱和绝对湿度：在一定温度下饱和空气的绝对湿度达成最大值，称为饱和绝对湿度相对湿度：湿空气的绝对湿度与同温度下饱和空气的饱和绝对湿度的比值含湿量(比湿度)：在具有1kg干空气的湿空气中，所混有的水蒸气质量饱和度：湿空气的含湿量d与同温下饱和空气的含湿量ds的比值湿空气的比体积：在一定温度T和总压力p下，1kg干空气和0.001d水蒸气所占有的体积湿空气的焓： 1kg干空气的焓和0.001dkg水蒸气的焓的总和2.常用公式 湿空气的总压力：湿空气的平均分子量：湿空气的气体常数：绝对湿度： 饱和绝对湿度： 相对湿度: 相对湿度反映了湿空气中水蒸气含量接近饱和的限度。在某温度t下，值小，表达空气干燥，具有较大的吸湿能力; 值大，表达空气潮湿，吸湿能力小。当时为干空气，时则为饱和空气。未饱和空气的相对湿度在0到1之间()。应用抱负气体状态方程，相对湿度又可表达为 含湿量(或称比湿度) d： 饱和度D： 饱和度D略小于相对湿度，即D，如，则。湿空气比体积： 湿空气的焓： (kJ/kg(a) 3.重要图表 干空气的组成表 成分分子量容积成分（摩尔成分）组成气体的部分分子量32.0000.20956.70428.0160.780921.8783
