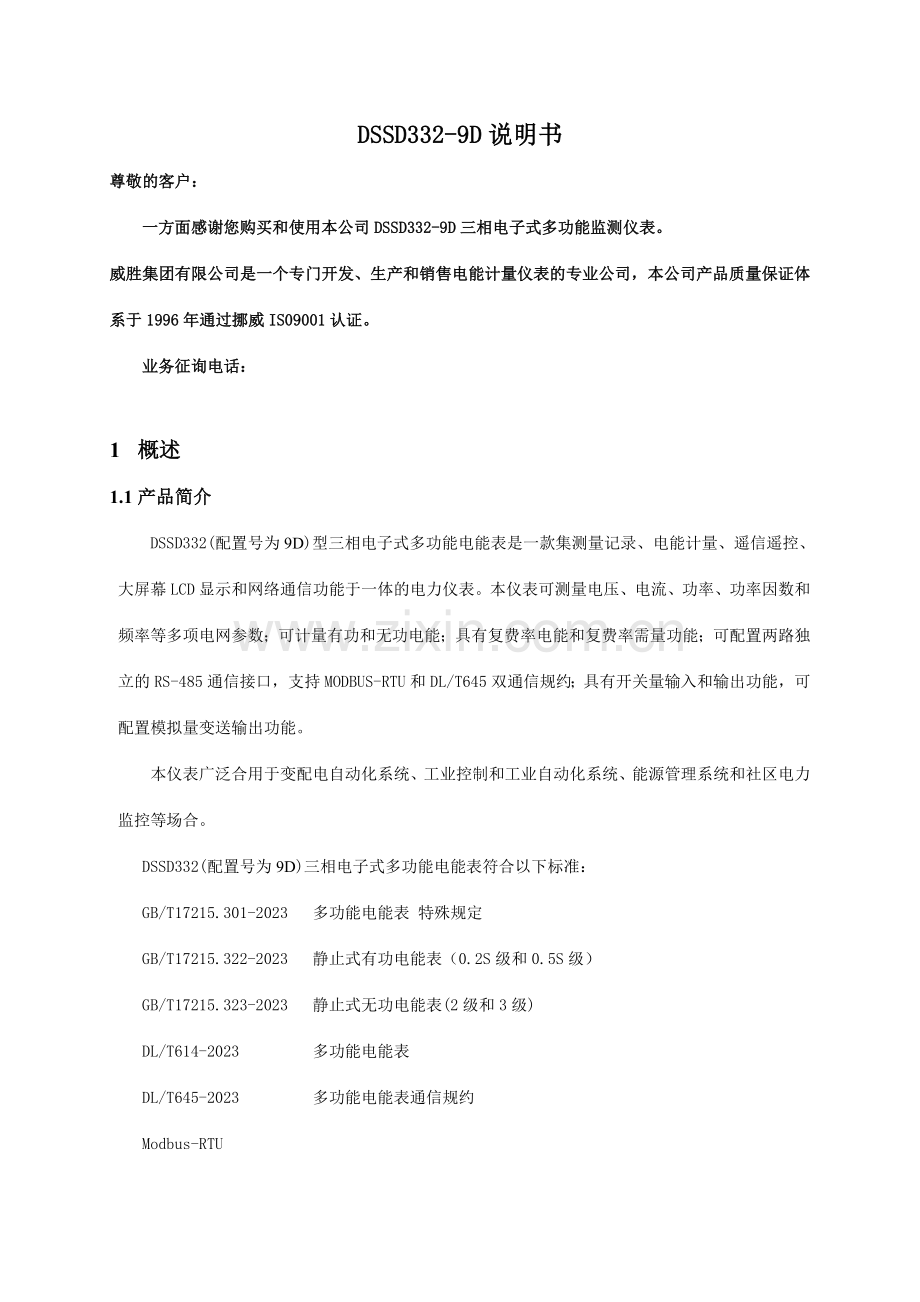

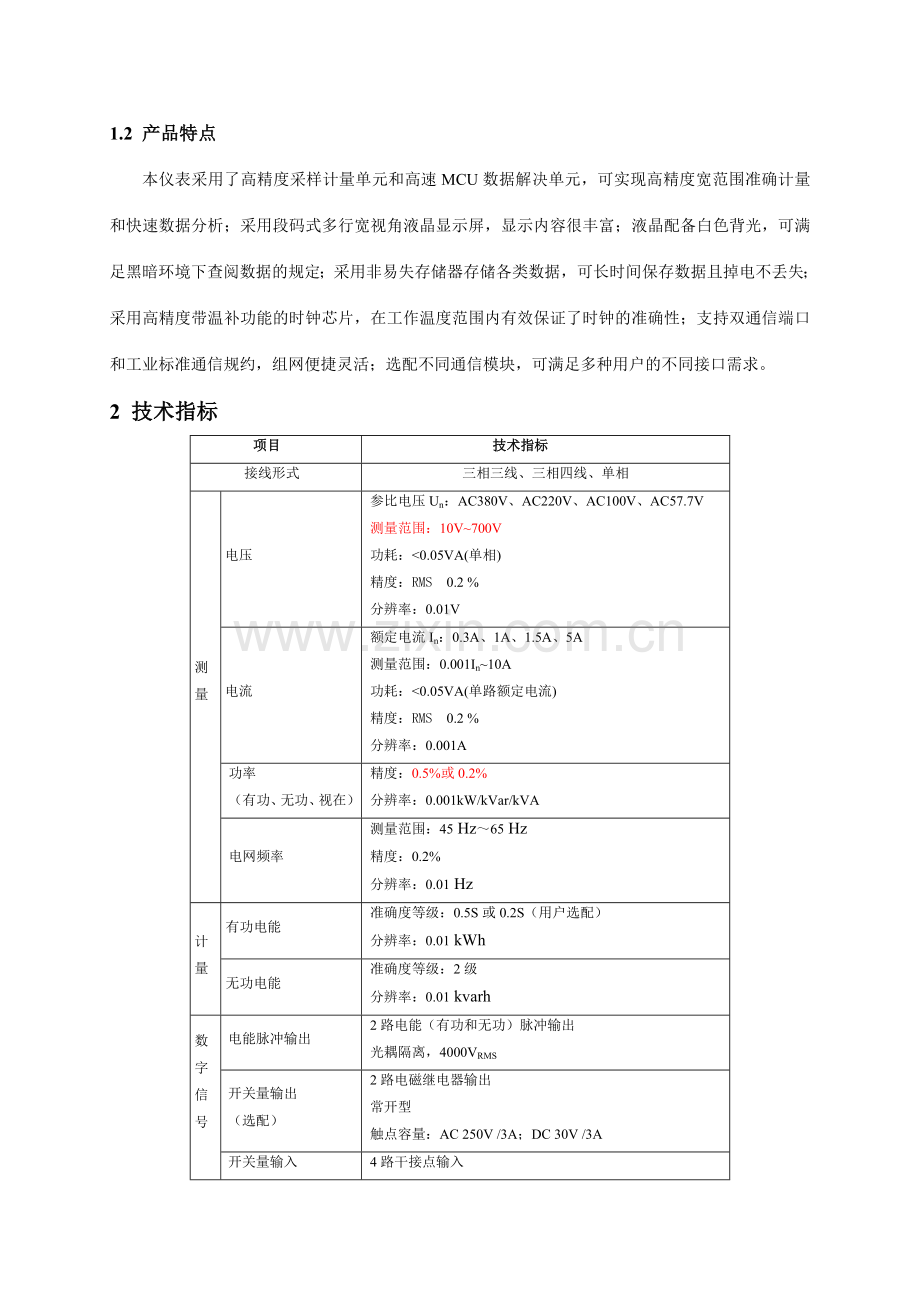

DSSD332-9D说明书尊敬的客户：一方面感谢您购买和使用本公司DSSD332-9D三相电子式多功能监测仪表。威胜集团有限公司是一个专门开发、生产和销售电能计量仪表的专业公司，本公司产品质量保证体系于1996年通过挪威IS09001认证。业务征询电话：1 概述1.1产品简介DSSD332(配置号为9D)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；可计量有功和无功电能；具有复费率电能和复费率需量功能；可配置两路独立的RS-485通信接口，支持MODBUS-RTU和DL/T645双通信规约；具有开关量输入和输出功能，可配置模拟量变送输出功能。本仪表广泛合用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和社区电力监控等场合。 DSSD332(配置号为9D)三相电子式多功能电能表符合以下标准：GB/T17215.301-2023 多功能电能表 特殊规定 GB/T17215.322-2023 静止式有功电能表（0.2S级和0.5S级）GB/T17215.323-2023 静止式无功电能表(2级和3级)DL/T614-2023 多功能电能表DL/T645-2023 多功能电能表通信规约Modbus-RTU1.2 产品特点本仪表采用了高精度采样计量单元和高速MCU数据解决单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的规定；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；采用高精度带温补功能的时钟芯片，在工作温度范围内有效保证了时钟的准确性；支持双通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。2 技术指标 项目技术指标接线形式三相三线、三相四线、单相测量电压参比电压Un：AC380V、AC220V、AC100V、AC57.7V测量范围：10V700V功耗：0.05VA(单相)精度：RMS 0.2 %分辨率：0.01V电流额定电流In：0.3A、1A、1.5A、5A测量范围：0.001In10A功耗：0.05VA(单路额定电流)精度：RMS 0.2 %分辨率：0.001A功率（有功、无功、视在）精度：0.5%或0.2%分辨率：0.001kW/kVar/kVA电网频率测量范围：45 Hz65 Hz精度：0.2%分辨率：0.01 Hz计量有功电能准确度等级：0.5S或0.2S（用户选配）分辨率：0.01 kWh无功电能准确度等级：2级分辨率：0.01 kvarh数字信号电能脉冲输出2路电能（有功和无功）脉冲输出光耦隔离，4000VRMS开关量输出（选配）2路电磁继电器输出常开型触点容量：AC 250V /3A；DC 30V /3A开关量输入（选配）4路干接点输入光耦隔离，4000VRMS模拟 信 号模拟量输出（选配）4路模拟信号输出电流输出型（420mA或020mA或024mA）电压输出型（05V或010V）精度：0.5%通信RS-485通信口接口类型：两线半双工 通信速率：600bps38400bps规约：Modbus-RTU 和DL/T-645环境工作温度-25+60极限工作温度-35+70相对湿度95%（无凝露）其它时钟0.5秒/天工作电源交流或直流电源输入最大范围：40V420V功耗：1W，2VA尺寸外形尺寸(mm)：969695 开孔尺寸(mm)：9292重量约450g3 功能介绍3.1参数测量功能本仪表具有丰富的测量功能，可测量的电网参数和指标如下：（1）各相电压值及平均电压值。（2）各线电压值及平均线电压值。（3）各相电流值、平均电流值以及零线电流值。（4）总和各分相有功功率、无功功率、视在功率。（5）各分相电压和电流的相角值。（6）总和各分相的功率因数值。（7）电网频率，测量范围为4565Hz。3.2 电能计量功能本仪表能计量多类电能量数据：（1）组合有功和正反向有功电能。（2）组合无功和四象限无功电能。（3）各分相正反向有功电能、组合无功电能。3.3 需量测量功能（1）需量术语和定义：需量是指规定期间段内的平均功率；在规定期间段内记录需量的最大值就是最大需量。电流需量是指规定期间段内的平均电流；在规定期间段内记录平均电流的最大值称为电流最大需量。需量周期是指测量平均功率的连续相等的时间间隔。滑差时间是指依次递推来测量最大需量的小于需量周期的时间间隔。需量中间单元是指仪表中计算最大需量时用于临时存放功率值或电流值数据的存储器单元。需量周期可在5、10、15、30、60min中选择；滑差式需量周期的滑差时间可以在1、2、3、5min中选择。需量周期为滑差时间的5的整倍数，滑差数最大为60。（2）当发生电压线路上电、清零、时钟调整、时段转换等情况时，电能表从当前时刻开始，按照需量周期进行需量测量，当第一个需量周期完毕后，按滑差间隔开始最大需量记录。在一个不完整的需量周期内，不做最大需量的记录。（3）功率方向改变时，需量中间单元清零。跨费率时段时，需量中间单元不清零，保证总最大需量计量的连续性。下面几种情况需量中间单元清零：1电表总清零；2通讯命令清最大需量时；3按键手动清最大需量时；4功率方向改变时；5跨月结算时。（4）本仪表具有多类最大需量计算功能。涉及正反向有功需量及发生时间，组合无功和四象限无功最大需量及发生时间，正反相视在需量及发生时间，分相（A、B、C相）电流最大需量及发生时间。（5）组合无功最大需量是指参与组合运算的象限无功中挑选需量值最大的一个象限作为组合无功最大需量。例如无功组合状态字2的值为05H，代表组合无功1=第1象限无功+第2象限无功。假设在一个需量周期第1象限的无功最大需量为100kvar，第2象限的无功最大需量为200kvar，则组合无功1在同一需量周期内的最大需量值为200kvar。（6）本仪表具有两种需量清零方式，分别为通讯方式清零和按键手动方式清零，按键手动方式清零的说明参见后面显示部分。（7）本仪表产生最大需量的时刻可以选择分钟同步或时钟同步方式，由参数模式字2控制。模式字2参见下表，该模式字可通信设参修改。位号功能位值与功能相应关系缺省值Bit 7保存0Bit 6保存0Bit 5需量同步模式1: 分钟同步 0: 时钟同步1Bit 4极值结算方式1：按日结； 0：按月结0Bit 3保存0Bit 2保存0Bit 1保存0Bit 0保存03.4 结算功能 （1）结算功能是指仪表可按预先设定的结算时间自动保存当前电能量和需量数据，也称“跨月结算”。（2）结算日（自动抄表日）可由通讯设定，设立范围为128日的任何日、时。（3）电表掉电跨过结算日时，电表将进行跨月结算，掉电跨过几个月，结算几个月，但超过3个月时只结算3个月数据。（4）仪表能保存上12个月历史结算数据。历史结算数据涉及电能量数据和需量数据。3.5 分时功能 （1）仪表内部具有电池保电的高精度实时时钟，带百年日历，闰年可自动切换。（2）仪表最大可设立6个费率、14时段、8个日时段表、14个年时区、100个公共假日，可设立周休日时段。当时段表中某一时段的费率号大于费率数（犯错）时，仪表走默认费率(费率1)。（3）仪表记录的电能量和最大需量数据包含分时的6个费率数据，但各分相（A、B、C相）电量不计分时数据。3.6 事件记录功能（1）电网瞬时量极值数据记录。仪表可记录各相电压，各线电压，各相电流，零线电流，有功功率，无功功率和视在功率在周期时间的最大值、最小值。周期时间可选择“月”或“日”，可通过参数模式字2进行设定，仪表最多保存三个周期时间的极值数据。（2）清零、清需量和清事件记录，仪表分别记录最近10次清零事件。（3）掉电事件记录。仪表记录最近10次掉电事件，记录内容为掉电开始时间和掉电结束时间。（4）校时事件记录。仪表记录最近10次校时事件，记录内容为校时前时间和校时后时间。（5）电压和电流不平衡事件记录。仪表记录最近10次电压不平衡事件记录和最近10次电流不平衡事件记录。电压和电流不平衡事件的鉴定限值和鉴定延时时间由参数设定。电压不平衡率（三相电压最大差值/三相电压平均值）100；其中三相电压最大差值为各相电压（三相三线时只有Uab和Ubc）有效值间的最大差值，三相电压平均值为三相电压有效值的平均值。电流不平衡率（三相电流最大差值三相电流平均值）100 ；其中三相电流最大差值为各相电流（三相三线时只有Iab和Ibc）有效值之间的最大差值，三相电流平均值为三相电流有效值的平均值。（6）电压合格率记录数据。仪表记录最近12个月各相电压合格率记录数据。电压考核上限和下限通过参数设定。电压合格率记录数据涉及电压监测时间、电压超限时间、电压合格率和电压超限率等。（7）继电器拉合闸事件记录。仪表带有2路继电器输出，当继电器设立为手动控制方式时，仪表记录继电器输出最近10次的手动拉合闸记录。记录内容为拉合闸动作时间和动作状态。（8）SOE事件记录。仪表可记录4路数字开关量输入的SOE事件，保存最近50次记录。记录内容为开关动作的时间（精确到1毫秒）、变位状态和开关端标语。3.7 冻结功能（1）周期冻结功能。仪表可保存上72次周期冻结数据，周期冻结起始时间和冻结时间间隔通过参数设定。冻结内容为正向和反向有功总电能。（2）日冻结功能。仪表可保存上8次的日冻结数据，冻结时分通过参数设定。冻结数据为有功总电能、无功总电能、四象限无功电能和有功总最大需量。3.8 越限报警功能（1）仪表具有越限事件报警功能。用户可从电压、电流、功率、功率因数和频率等参数中最多同时选择6个数据作为检测对象，对其设定高低限值和判断条件，当测量值越过设定的限值时报警。仪表带有2路继电器输出，当报警参数配置为某继电器输出且该继电器为自动方式（非手动方式）时，越限报警信号就可通过该路继电器输出。（2）仪表内部最多可同时设立6组越限报警参数。各组越限报警参数的配置流程为：选择检测数据类别设立检测数据阀值 设立判断条件 选择报警信号输出继电器。 各类检测数据代码如下：（DL/T645代码为十进制数；Modbus-RTU代码为十六进制数）MODBUS代码DL/T645代码数据内容MODBUS代码DL/T645代码数据内容000A相功率因数1420A相有功功率011B相功率因数1521B相有功功率022C相功率因数1622C相有功功率033总相功率因数1723总相有功功率066频率1824A相无功功率077A相电压1925B相无功功率088B相电压1A26C相无功功率099C相电压1B27总相无功功率0B11AB线电压1C28A相视在功率0C12BC线电压1D29B相视在功率0D13CA线电压1E30C相视在功率0F15A相电流1F31总相视在功率1016B相电流2032有功需量1117C相电流2133无功需量1218零线电流2234视在需量当检测数据代码为FF时表达该组越限报警功能关闭。 检测数据阀值：检测数据是否越限的判断阀值。不同的数据类型有不同的单位，如：电压V；电流A，有功KW，无功KVAR，视在KVA，频率Hz。 判断条件：设立为0表达大于限额值报警；1表达小于限额值报警。 报警信号输出继电器：设立为0表达报警信号无输出；1表达报警信号从继电器1输出；2:表达报警信号从继电器2输出；3表达报警信号从继电器1和2同时输出。（3）报警参数设立举例。将其中1组越限报警参数设定为对“A相电压”进行自动检测报警，报警阀值假定为240V，判断标准假定为“大于限额值”，信号输出口假定从继电器2输出。 使用MODBUS RTU协议配置报警参数：0110地址设立为“07”；0111地址设立为“0000”，0112地址设立为“5DC0”（根据协议先将数值“240”乘以100得到“24000”后再进行16进制转换为“00005DC0”）；0113地址设立为“00”，0114地址设立为“02”。 使用DL/T645协议配置报警参数：标记编码“04000F0A”地址设立为“07，00000240.00，00，02”。3.9 显示与按键功能 仪表采用大屏幕宽视角多行液晶显示，显示直观、内容丰富；显示屏带白色背光，在光线较暗的环境下也能清楚显示。显示配合按键操作可获取具体的数据信息，具体参见“操作与显示”部分。3.10 通信功能 仪表配置有RS485通信接口，可用于参数设定和各类数据抄读。仪表默认具有两路独立的RS485通信接口，但选配变送功能时只带一路RS485通信接口。有关通信的其它说明详见“通信”部分。3.11变送功能（1）变送功能是指仪表可以将测量数据转换为直流小电压或小电流的模拟信号输出的功能。仪表选配变送模块时才具有变送功能。仪表内部可配置14路（订货时拟定）模拟量输出，各路可任意配置为电流输出型（可选择420mA或020mA或024mA）或电压输出型（可选择05V或010V）模拟信号输出，每路模拟信号都可与一种电网瞬时量相相应，如电网电压、电流、有功功率、无功功率和频率等，从而实现远程数据监测。注：订货时需拟定是电流输出还是电压输出类型，出厂后输出类型不能在电流和电压间切换，但可更改为不同的电流类型或电压类型）。4路模拟量输出共用表内12V电源，无需外接电源。仪表选配变送模块时，无开关量输入接口和第2路RS-485通迅接口，参见“安装与接线”部分。（2）变送技术参数：技术指标输出信号电流型：420mA、020mA、024mA电压型：05V、010V响应时间250ms工作电源12V (DC)工作温度-25+50精度0.5%电压输出时用户端的最小输入阻抗1K欧姆电流输出时的最大负载阻抗500欧姆（3）变送器监测数据代码表：（DL/T645代码为十进制，Modbus-RTU代码为十六进制）MODBUS代码DL/T645代码数据内容MODBUS代码DL/T645代码数据内容0000关闭1016平均电流0101A相功率因数1117零线电流0202B相功率因数1218A相瞬时有功功率0303C相功率因数1319B相瞬时有功功率0404总功率因数1420C相瞬时有功功率0505A相电压1521总瞬时有功功率0606B相电压1622A相瞬时无功功率0707C相电压1723B相瞬时无功功率0808平均相电压1824C相瞬时无功功率0909AB线电压1925总瞬时无功功率0A10BC线电压1A26A相瞬时视在功率0B11CA线电压1B27B相瞬时视在功率 0C12平均线电压1C28C相瞬时视在功率0D13A相电流1D29总瞬时视在功率0E14B相电流1E30频率0F15C相电流（4）变送器输出类型代码表：（DL/T645代码为十进制，Modbus-RTU代码为十六进制）MODBUS代码DL/T645代码数据内容MODBUS代码DL/T645代码数据内容000005V55420mA0101010V66020mA77024mA（5）变送输出信号可由通信灵活设立1）参数配置流程：选择输出类型(420mA、020mA、024mA或05V、010V)选定接口配制监测数据设立量程上限点设立量程下限点（ 数据单位：电压V；电流A；有功功率KW；无功功率KVAR；视在功率KVA；频率Hz）2）变送输出信号幅值计算公式：OUT = MIN + (MAX-MIN)*(测量量量程下限点)/(量程上限点量程下限点)当测量量大于量程上限点值时，输出MAX；小于量程下限点值时，输出MIN；若某一变送输出接口选择的数据代码为“00”或表格以外的代码则输出MIN。其中MIN为量程最小值，MAX为量程最大值，假设输出类型为420mA，则MIN等于4mA，MAX等于20mA。 3）举例：假设使用第1路(端口标记为BO1)变送接口对“A相电压”进行变送监测，将电压范围为0V240V的A相电压转换成420mA直流电流模拟信号输出。用MODBUS RTU协议（查后述相应协议标记编码）为：0200地址设立为“05”（即A相电压）；0201地址设立为“0000”，0202地址设立为“5DC0”（0201和0202地址保存量程上限点数据，根据协议先将数值“240.00V”乘以100得到“24000”后再转换为16进制得“0000 5DC0”）；0203地址设立为“0000”，0204地址设立为“0000” （0203和0204地址保存量程下限点数据，根据协议将数值“0V”乘以100得到“0”后再进行16进制转换为“0000 0000”）；0205地址设立为“05”（即选420mA类型）。使用DL/T645协议（查后述相应协议标记编码）为：标记编码04050001设立为“05,00000240.00,00000000.00,05”（其中05为A相电压，00000240.00为量程上限数据240.00V，00000000.00为量程下限数据0V，05为420mA类型）。（6）变送模块接线：图3.1电压型变送输出上图中，14路配置为电压型变送输出，输出电压为010V，同样可设立为05V输出。图3.2电流型变送输出上图中，14路配置为电流型变送输出，输出电流为420mA，同样可设立为020mA或024mA输出。采用电流输出型时，用户端须接匹配电阻，将电流信号转换为电压信号，推荐电阻阻值为250欧姆或500欧姆。3.12 权限与安全管理（1）仪表具有编程权限管理功能，根据DL/T645规约规定，仪表有三级密码保护：0级密码：用于所有清零、所有参数设立和修改0、2、4级密码；2级密码：用于所有清零、所有参数设立和修改2、4级密码；4级密码：用于参数设立、 需量清零和修改4 级密码，不能用于电表清零、事件清零、清极值和PT、CT变比设立。（2）仪表必须处在编程状态下才干进行参数设立。进入编程状态的操作环节为：同时按下“” 键和“”键后进入“PASS”界面；输入对的密级和密码后按“” 键至“SET”界面，编程状态生效。进入编程状态后，液晶右下角显示编程状态提醒符。编程按键按下后默认10分钟内有效（可通过DL/T645协议修改编程有效时间），掉电以后编程允许失效。（3）当使用错误密码对电表连续设立操作（涉及通信设立和按键编程设立）达成设定次数（出厂缺省为5次），表计的参数设立功能将闭锁（出厂缺省闭锁时间为60分钟），闭锁剩余时间可通过645协议抄读；若错误次数小于设定次数，用对的密码成功设立操作一次后密码错误次数归零。密码错误次数和闭锁时间可通过645协议命令设立（工厂状态下允许设立）和查询。（4）广播校时天天只能使用一次，每次调整时间范围不超过5分钟。3.13 数字输入和输出接口（1）功率脉冲输出 仪表提供有功和无功两路功率脉冲输出，内部光耦隔离，脉冲输出宽度为（8020）ms, 最大允许通过电流为10mA（DC）, 工作电压范围为5V80V（DC）。图3.3 功率脉冲输出接口电路示意图 （2）开关量输入接口仪表配置有四数字开关量输入接口，采用无源干接点方式接入。接线端子标记分别为DI1、DI2、DI3、DI4、COM，COM为公共极。图3.4 开关量输入接口电路示意图（3）继电器输出接口仪表配置有两路继电器输出接口，可用于多种情况下的报警指示或保护控制输出。内部继电器电气参数为：AC 250V/DC30V，3A。图3.5 继电器输出接口电路示意图4 操作与显示4.1 全屏显示图4.1 液晶全屏显示说明4.2 循环显示说明（1）循环显示模式下按键功能介绍按键标记符按键功能由循显方式切换到按显方式锁定(解锁)闪烁显示区显示A、B显示区选择切换（闪烁提醒）（2）循显状态下的锁屏功能循显时可对A显示区或B显示区数据进行锁定，以便长时间监视某区数据。操作环节：先按“”键，选中目的显示区(此时目的数据将闪烁三次)，再按“”键锁定即可；反之解锁方法也相同。（3）循显参数循显时间：1-99秒可设；循显项目数：在一个字节内定义，高4位为A显示区循显项目数，低4位为B显示区循显项目数，每个区最多可设立16项；任何时候A显示区和B显示区至少有一屏循显项。（4）循环显示数据A显示区和B显示区循环显示数据项均可由用户分别自定义，可事先通过查询“A或B显示区可选设立项代码表”制定循显方案，再通过DL/T-645协议主台软件进行编程预置。 A显示区循显可选设立项代码表：数据项名称数据类 (当前值)数据项名称数据类 (当前值)瞬时值最大值(上1-3月)最小值(上1-3月)瞬时值2 50次相电压01(2-4)5(6-8)电压不平衡率66/线电压910(11-13)14(15-17)电流不平衡率67/电流1819(20-22)23(24-26)电压合格率68/零线电流2728(29-31)32(33-35)有功功率3637(38-40)41(42-44)无功功率4546(47-49)50(51-53)视在功率5455(56-58)59(60-62)功率因数63/相角64/B显示区循显可选设立项代码表： 数据项名称数据类：表格中若为7个连续代码，依次表达总、费率1费率6；若为4个连续代码，依次表达本月、上13月。当前上1月上2月上3月A相B相C相正向有功电能351357358364365371372378379382383386387390反向有功电能391397398404405411412418419422423426427430总有功电能431437438444445451452458459462463466467470净有功电能471477478484485491492498499502503506507510正向无功电能511517518524525531532538539542543546547550反向无功电能551557558564565571572578579582583586587590总无功电能591597598604605611612618619622623626627630净无功电能631637638644645651652658659662663666667670正向有功需量671677678684685691692698反向有功需量699705706712713719720726正向无功需量727733734740741747748754反向无功需量755761762768769775776782正向视在需量783789790796797803804810反向视在需量811817818824825831832838A相正向电流需量839845846852853859860866B相正向电流需量867873874880881887888894C相正向电流需量895901902908909915916922频率923日期924时间925故障代码926注：在按键翻屏状态下或按键设参状态下，当设定期间内无任何按键操作，仪表将自动退回到循环显示状态。4.3 按键显示说明（1）按键翻屏显示模式下按键功能介绍按键标记符按键功能 按“”或“”可由循显状态切换到按显状态。“”由当前屏翻到上一屏；“”由当前屏翻到下一屏)进入下一级菜单 A、B显示区选择切换（选定区显示符将闪烁显示） 返回上一级菜单（2）按键显示数据项介绍a）A显示区显示的数据项（重要显示测量类数据）第一级第二级第一级第二级电压 极值电压不平衡率 /线电压 极值电流不平衡率 /电流 极值电压合格率 /有功功率 极值无功功率 极值视在功率 极值功率因数 /相角/PT、CT变比/b）B显示区显示的数据项（重要显示计量类数据）第一级第二级第三级电能正有功反有功总有功净有功正无功反无功总无功净无功总(01)(05)(09)(13)(17)(21)(25)(29)上13月06费率A相(02)(06)(10)(14)(18)(22)(26)(30)上13月B相(03)(07)(11)(15)(19)(23)(27)(31)上13月C相(04)(08)(12)(16)(20)(24)(28)(32)上13月最大需量正有功反有功正无功反无功正视在反视在电流A/B/C(33)(34)(35)(36)(37)(38)(3941)上13月06费率频率(42)/日期(43)/时间(44)/故障代码(45)/版本号(46)有功常数无功常数645通信地址Modbus通信地址/c）A显示区和B显示区合并显示的数据项：版本号、有功常数、无功常数、645通信地址、modbus通信地址等。注：全屏、程序版本号在仪表上电时依次显示。（3）按键翻屏操作示例操作示例1：该屏A显示区为相电压，B显示区为上1结算日正向有功费率1电能。循显模式下，按“”或“”键进入按显模式。选定A区时，按“”或“”键切换至相电压项。按“”键可切换至B区，按“”或“”键切换至当前正向有功总电能显示，按“” 键进入第二级显示，按“”或“”键切换至上1结算日正向有功总电能，再按“” 键进入第三级显示，按“”或“”键可查看上1结算日正向有功各费率电能；按“”键返回上级显示。“RS1”、“RS2”提醒有两路RS485口，若符号闪烁表达正在进行通信中；左上角“T3”表达当前运营费率；“”表达仪表运营在第一象限。 操作示例2：该屏A显示区为当前线电压最大极值，B显示区为当前总有功电能。循显模式下，按“”或“”键进入按显模式。选定A区时，按“”或“”键切换至线电压项，接着按“” 键进入最大极值显示；按“”或“”键还可查看其它极值数据；按“”键返回上级显示。再按“”键可切换至B区，按“”或“”键切换至当前总有功电能显示；若按“” 键可进入第二级显示，按“”或“”键可查看当前至上3结算日有功总电能，再按“” 键进入第三级显示，按“”或“”键可查看有功总各费率电能；按“”键返回上级显示。操作示例3：该屏A显示区为相电流，B显示区为当前A相反向无功总电能。循显模式下，按“”或“”键进入按显模式。选定A区时，按“”或“”键切换至相电流项。图中A区数据为：L1=1.000A，L2=1.001A，L3=1.002A，三相平均电流=1.001A。按“”键可切换至B区，按“”或“”键切换至当前A相反向无功总电能显示；若按“” 键可进入第二级显示，按“”或“”键可查看上1结算日至上3结算日A相反向无功总电能；按“”键返回上级显示。 操作示例4：该屏A显示区为当前有功功率，B显示区为上1结算日反向无功总电能。循显模式下，按“”或“”键进入按显模式。选定A区时，按“”或“”键切换至有功功率项，图中A区数据为：L1=1.020kW，L2=1.061kW，L3=1.042kW，总有功功率=3.123kW。按“”键可切换至B区，按“”或“”键切换至当前反向无功总电能显示，接着按“” 键进入上1结算日反向无功总电能显示，按“”或“”键可继续查看当前至上3结算日反向无功总电能，再按“” 键可查看反向无功各费率电能；按“”键返回上级显示。操作示例5：该屏A显示区为当前视在功率，B显示区为B相上2结算日总有功电能。循显模式下，按“”或“”键进入按显模式。选定A区时，按“”或“”键切换至视在功率项，图中A区数据为：L1=1.210kVA，L2=1.168kVA，L3=1.174kVA，总视在功率=3.552kVA。按“”键可切换至B区，按“”或“”键切换至当前B相总有功电能显示，接着按“” 键进入B相上1结算日总有功电能显示，按“”或“”键可查看B相上1结算日至上3结算日总有功电能；按“”键返回上级显示。操作示例6：该屏A显示区为当前功率因数，B显示区为当前C相净无功电能。循显模式下，按“”或“”键进入按显模式。选定A区时，按“”或“”键切换至功率因数项，图中A区数据为：L1=1.000，L2=0.999，L3=1.000，总功率因数=1.000。按“”键可切换至B区，按“”或“”键切换至当前C相净无功电能显示；若按“” 键可进入第二级显示项，按“”或“”键可查看C相上1结算日至上3结算日净无功电能；按“”键返回上级显示。操作示例7：该屏A显示区为相角，B显示区为当前正向有功总最大需量。循显模式下，按“”或“”键进入按显模式。选定A区时，按“”或“”键切换至相角项。图中A区数据为：L1=30.0，L2=30.2，L3=31.0。按“”键可切换至B区，按“”或“”键切换至当前正向有功总最大需量，若按“” 键可进入第二级显示，按“”或“”键可查看当前至上3结算日正向有功总最大需量，再按“” 键可进入第三级显示，按“”或“”键可查看正向有功各费率最大需量；按“”键返回上级显示。 操作示例8：该屏A显示区为PT、CT变比，B显示区为上2结算日反向无功（组合无功2）费率3最大需量。循显模式下，按“”或“”键进入按显模式。选定A区时，按“”或“”键切换至PT、CT变比项，图中A区数据为：PT变比=20.0，CT变比=5.0。按“”键可切换至B区，按“”或“”键切换至当前反向无功（组合无功2）总最大需量显示，接着按“” 键进入第二级显示，按“”或“”键切换至上2结算日反向无功总最大需量，再按“” 键进入第三级显示，按“”或“”键可查看上2结算日反向无功各费率最大需量。操作示例9：该屏A显示区为当前电压不平衡率，B显示区为上1结算日反向视在总最大需量。循显模式下，按“”或“”键进入按显模式。选定A区时，按“”或“”键切换至当前电压不平衡率项，图中A区数据为：电压不平衡率=1.46%。按“”键可切换至B区，按“”或“”键切换至当前反向视在总最大需量显示，接着按“” 键进入第二级显示，按“”或“”键可查看当前至上3结算日反向视在总最大需量；再按“” 键可进入第三级显示，按“”或“”键可查看反向无功各费率最大需量；按“”键返回上级显示。操作示例10：该屏A显示区为当前电压合格率，B显示区为当前A相电流最大需量。循显模式下，按“”或“”键进入按显模式。选定A区时，按“”或“”键切换至电压合格率项，图中A区数据为：L1=99.2%，L2=100.0%，L3=98.5%，平均电压合格率=99.2%。按“”键可切换至B区，按“”或“”键切换至当前A相电流最大需量显示，若按“” 键可进入第二级显示，按“”或“”键可查看A相称前至上3结算日电流最大需量，再按“” 键进入第三级显示，按“”或“”键可查看各费率电流最大需量；按“”键返回上级显示。操作示例11：该屏为B显示区的软件版本号显示项。循显模式下，按“”或“”键进入按显模式，按“”键切换至B区，按“”或“”键切换至软件版本号显示，“Soft”表达软件版本指示，“13”表达产品规格，“1210119”为软件版本日期，后面“00”为软件生产流水号；若按“” 键可进入第二级显示，按“”或“”键可分别查看有功脉冲常数、无功脉冲常数、645通信地址及modbus通信地址，按
