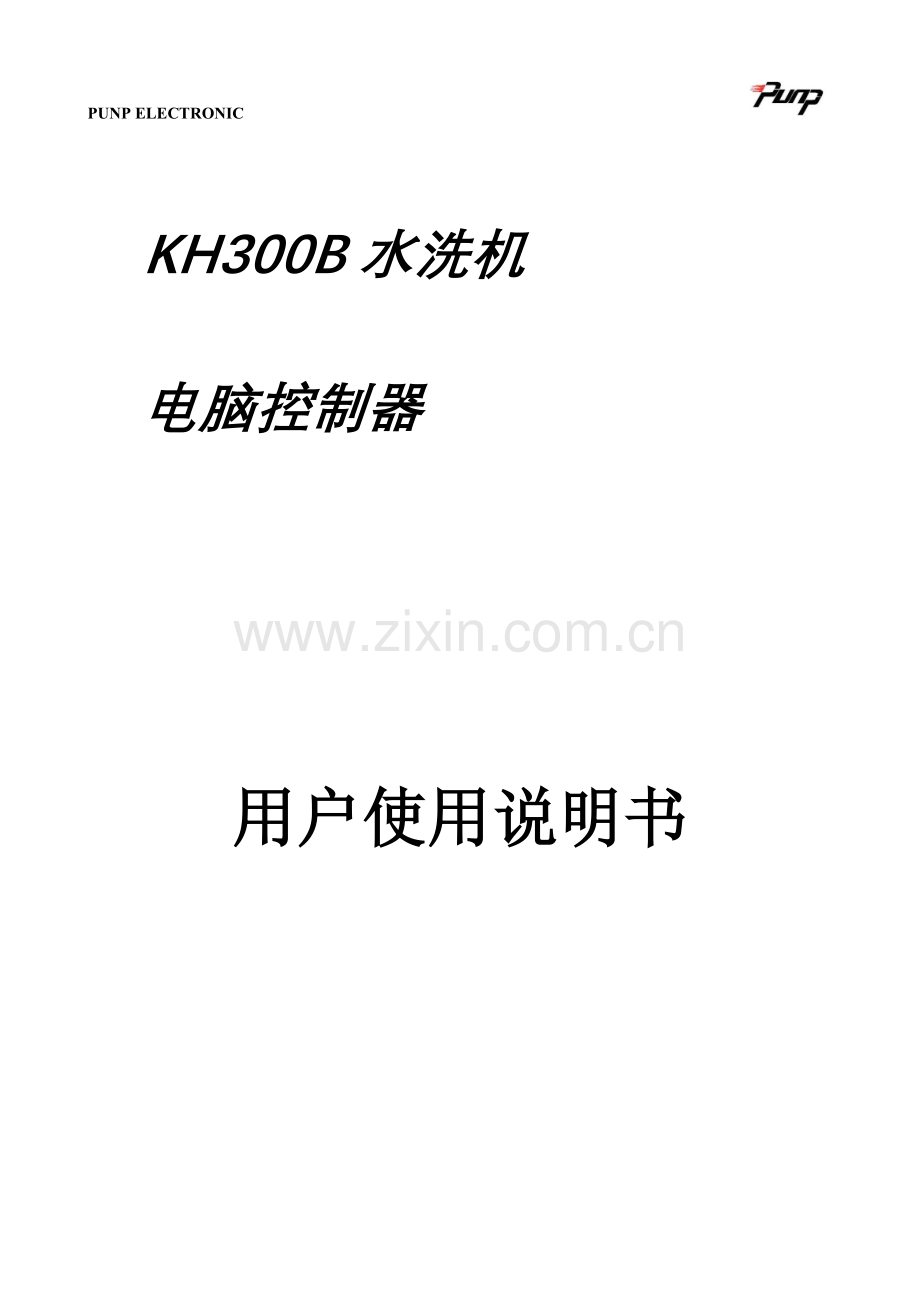

用户使用说明书水洗机.doc

PUNP ELECTRONIC

KH300B水洗机
电脑控制器

用户使用说明书

在安装使用控制器之前，请具体阅读该使用说明书！
软件功能码：X1-DM23A-TY1-F05M V1.34
邦普电脑技术开发有限公司
版权所有，翻印必究

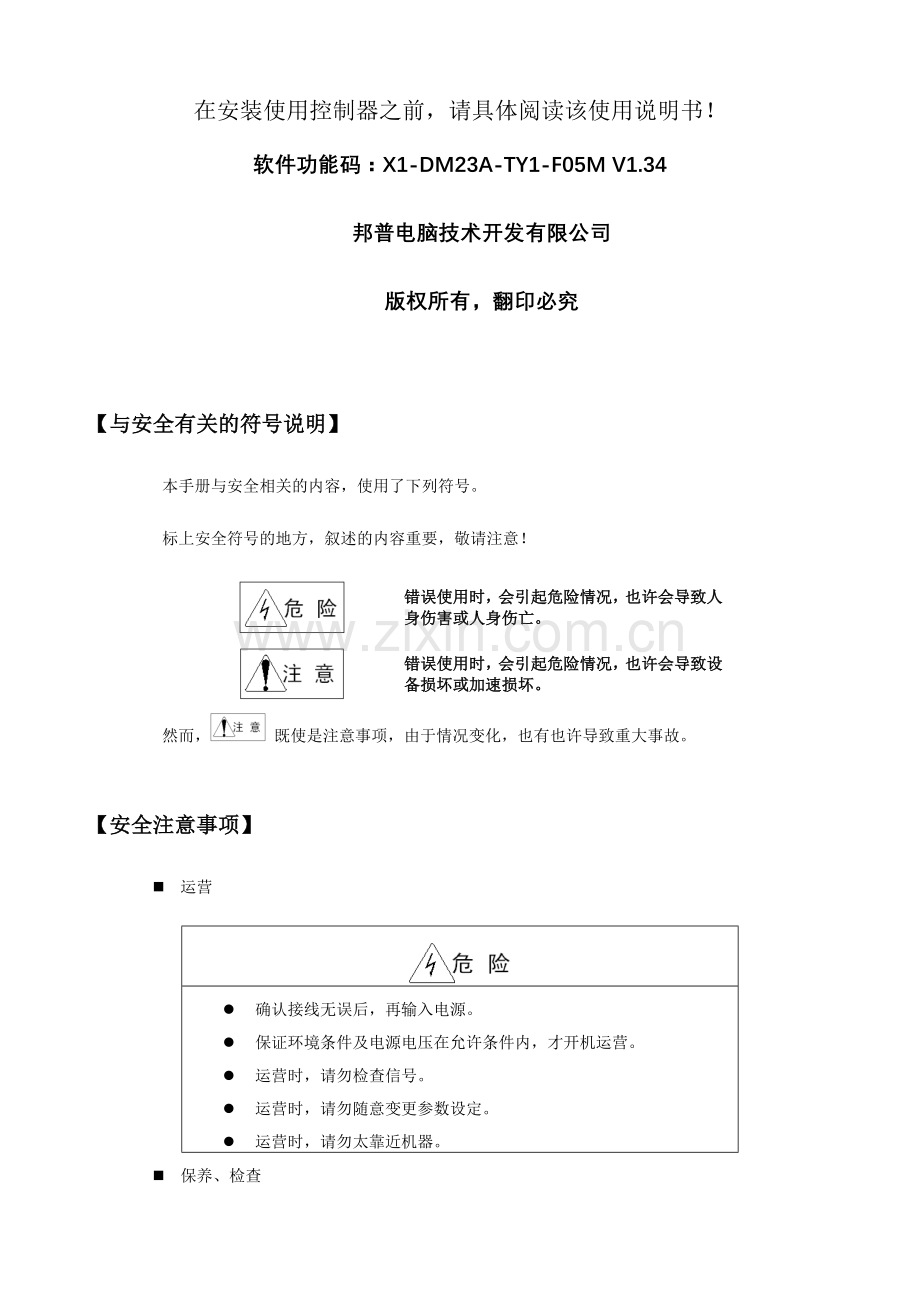

【与安全有关的符号说明】
本手册与安全相关的内容，使用了下列符号。
标上安全符号的地方，叙述的内容重要，敬请注意！

错误使用时，会引起危险情况，也许会导致人身伤害或人身伤亡。

错误使用时，会引起危险情况，也许会导致设备损坏或加速损坏。
然而， 既使是注意事项，由于情况变化，也有也许导致重大事故。

【安全注意事项】
n 运营

l 确认接线无误后，再输入电源。
l 保证环境条件及电源电压在允许条件内，才开机运营。
l 运营时，请勿检查信号。
l 运营时，请勿随意变更参数设定。
l 运营时，请勿太靠近机器。
n 保养、检查

l 用户如有任何修理的需要，请与厂家联系，切勿自行修理。
l 切勿拉扯、扭曲电源线、通讯线以免产生严重故障。
l 切勿用手直接触摸电脑元器件，以免被静电损坏。
n 责任声明

l 因电脑控制器软件存在缺陷而导致的后果，邦普公司有权利修复
缺陷，但没有义务承担任何责任。
l 因电脑控制器硬件存在缺陷而导致的后果，邦普公司有权利修复
缺陷，但没有义务承担任何责任。
l 因使用不妥而导致的后果，邦普公司没有义务承担任何责任。
l 邦普公司有权利去最终用户现场服务，但没有义务。
本说明书如有变动，恕不另行告知

目 录

第一章 引言 1
一、编写目的 1
二、装配、使用注意事项 1
三、合用范围 1
四、交货检查注意事项 1
1.4.1 当收到KH300B产品后 1
1.4.2 拆封后之后检查 1
五、储存 1
六、KH300B的铭牌说明 2
七、约定符号 2
第二章 KH300B电脑简介 3
一、KH300B的组成及外观 3
2.1.1 前板 3
2.1.2 面板指示灯简介： 3
二、KH300B的特点 4
第三章 用户操作指南 5
一、各级菜单简介 5
3.1.1 各级菜单及其索引 5
3.1.2 如何切换菜单 5
第四章 各级菜单功能操作 7
一、主菜单界面 7
二、手动 7
4.2.1 界面简介 7
4.2.2 按钮操作方法 9
三、自动 12
4.3.1 运营 12
4.3.2 编辑 12
4.3.3 浏览 13
4.3.4 复制 13
4.3.5 粘贴 13
4.3.6 命名 13
4.3.7 举例 13
四、故障 13
五、设立 14
4.5.1 密码设立 14
4.5.2 对比度设立 15
4.5.3 画面设立 15
4.5.4 时间设立 15
六、连接 16
七、状态 16
八、记录 17
4.8.1 按故障号查询故障信息 18
4.8.2 按故障次数查询故障信息 18
4.8.3 按故障时间查询故障信息 19
九、简介 19
第五章 参数设定 20
一、厂家设立 20
5.1.1 机器启动 20
5.1.2 厂家设立 20
二、参数设定 21
1.机器类型设立 21
2.温度探头设立 23
3.温度界线设立 23
4.变频器设立 23
5.控制速度设立 23
6.控制时间设立（一） 24
7.控制时间设立（二） 24
8.控制液位设立 25
9.输入接口1有效输入方式 25
10. 输入接口2有效输入方式 26
四、使用期限 26
5.4.1 当前时间设立 27
5.4.2 使用期限1号设立 27
5.4.3 使用期限2号设立 27
5.4.4 使用期限3号设立 28
五、数据复位 28
5.5.1 设立机器参数为默认值 28
5.5.2 设立系统程序为默认值 28
5.5.3 设立用户程序为默认值 28
5.5.4 设立查询信息为默认值 28
六、密码设立 28
七、查询记录 29
5.7.1 按故障号查询故障信息 29
5.7.2 按故障次数查询故障信息 29
5.7.3 按故障时间查询故障信息 29
第六章 故障诊断 30
一、故障复位 30
二、故障信息及排除 30
第七章 附录 32
一、DM23C控制器外形安装图 32
二、LY200A安装尺寸图 32
三、变频器多端子输出速度相应表 33
四、双速电机多端子输出速度相应表 33
五、采用通讯方式控制丹佛斯变频器相关设立 34
六、采用通讯方式控制富士变频器相关设立 35
七、LY200A接线示意图 37

第一章 引言

一、编写目的

本手册提供应使用者安装、参数设立、异常的诊断和排除及平常维护KH300B水洗机电脑产品相关注意事项。为了保证可以对的的安装及操作本水洗机电脑，请在安装之前，具体阅读本使用手册，并请妥善保存及交由该机器的使用者。

二、装配、使用注意事项
装配、使用时，请仔细阅读以下为特别需要注意的事项：

输入
电源电压
AC220V±10% 50Hz
开关量
16路无源触点
温度
1路NTC热敏电阻
液位
1路气压
输出
继电器
24路AC250V 3A或DC24V 3A
显示
液晶
320×240点阵
通讯
形式
RS485
线材
8芯超五类双绞线
环境
安装场合
室内、不受阳光直射、无腐蚀及可燃气体、无水蒸气
工作温度
0℃~50℃
储藏温度
-20℃~60℃
湿度
小于90%RH，不结露

三、合用范围

合用读者：A.厂家设立、维护人员 B.最终用户。
合用产品：邦普公司生产的KH300B水洗机电脑。

四、交货检查注意事项

本产品在出厂前，均通过严格的质量管理，并作强化之防撞包装解决，但也许在运送途中，由于搬运的疏忽或遭受严重的意外撞击导致产品的损坏。因此开箱后，请立即作下列检查：
1.4.1 当收到KH300B产品后
请确认在运送过程中是否导致损坏。
1.4.2 拆封后之后检查
þ 检查里面包含KH300B水洗机显示板DM23C一块、KH300B水洗机I/O板LY200一块、KH300B使用说明书一本、保修卡一张
þ 检查相应的产品配置书，以拟定在您手上的产品就是您所订的产品
þ 请检查配件，不同的客户，有不同的配件规定，这里列举一个一般配置，仅供参考：
3.96十位上部 6个；3.96六位上部1个；温度探头1个；RJ45网络线一条；RJ11水晶头2个。

五、储存

本产品在安装之前必须置于包装箱内，若该机暂不使用，为了使该产品可以符合本公司的保修范围以及日后的维护，储存时务必注意下列事项：
þ 必须置于无尘、干燥之处
þ 储存位置的环境温度必须在-20 到 +60 的范围内
þ 储存位置的相对湿度必须在0% 到 90% 的范围内，且无结露
þ 避免储存于具有腐蚀性气体或者液体环境中
þ 最佳适当包装放在架子或者桌子上
六、KH300B的铭牌说明

以KH300B的前板为例：

DM23C V1.00
20230314-15138-096
DM23A-TY1-F05M V1.18

型号标记

对于您来说，记住第三行的标记是能及时享受我们售后服务的保证。例如：当您的电脑出现无法排除的故障时，型号清楚能使我们的售后服务人员以最快的速度为你服务。
七、约定符号

为了方便描述KH300B的操作，本手册中使用了下列符号，他们的意义分别是：

[0.2.1] []表达菜单途径，0.2.1表达进入菜单的绝对途径。

《退出》 《》表达按钮，退出为按钮名称

第二章 KH300B电脑简介

KH300B水洗机电脑控制系统是采用多种智能控制技术，结合当今国际计算机、通讯、控制等领域的最新科技针对全自动水洗机的实际需求而设计、制造的。具有可扩展的网络化监控与管理，人性化的图形操作界面，个性化的嵌入式软件和智能化的综合监测功能。

一、KH300B的组成及外观
2.1.1 前板

图2-1 DM23C电脑控制板

2.1.2 面板指示灯简介：
1、 从正面看，面板三个指示灯颜色从左到右依次为红色、绿色、黄色。
2、 红色指示灯：电源指示灯；
3、 绿色指示灯：运营指示灯，有动作，灯亮；
4、 黄色指示灯：故障指示灯，故障未消除，灯一直亮；

二、KH300B的特点
KH300B水洗机电脑具有以下特性：

þ 整机寿命长，依靠完善的质量管理体系和科学的ERP系统，使得所有产品的元器件采购、生产、品质管理有条不紊，从而保证了整机的寿命。
þ 功能完善,能控制16路开关量输入、24路继电器输出、1路温度、1路液位
þ 可靠性高，采用了涉及看门狗、多次反复输出、开机自检、开关信号消抖等一系列抗干扰技术。
þ 实时性强，采用高速嵌入式微解决器，运营速度极快，从而将低了系统故障解决周期，加快了系统通讯响应速度。
þ 维护检修方便，所有输出均采用继电器输出，无需中间继电器从而减少了故障点，此外，故障实时自动记录功能，使得故障和异常的排除、检测更加方便及时
þ 低功耗，主板采用SMT表面贴装工艺，结构紧凑，发热量低
þ 保证生产厂家商业机密，采用多级密码保护等安全机制，提供灵活强大的参数设立功能，
þ 使得厂家能为最终用户提供量身定制得水洗机。
þ 屏幕显示采用中英文可选双语界面、大屏幕宽视角、滚动显示等，尽量及时显示系统当前信息
þ 功能可扩展性强，保存了3路输入开关量扩展接口，3路输出开关量扩展接口，2路温度输入扩展接口，PC机远程监控扩展接口
þ 提供手动、自动和半自动三种控制方式，使得控制非常灵活方便，即使在手动状态，也提供了定期、自动控制液位、温度到达停止加热等人性化的控制
þ 通讯采用差分技术，运用一条电话线即可轻松的实现主辅板的数据通讯，便于控制器的安装与分体
þ 升级方便，主板预留一个串口和RS485接口，能快速地从PC机直接下载程序，方便用户升级程序
þ 内置KH300B操作使用说明书以及洗涤常识，以便用户查阅

第三章 用户操作指南
一、各级菜单简介
3.1.1 各级菜单及其索引
1） 以后,说明书中提到菜单时,会同时提及该菜单的索引号,便于大家阅读、查找。

3.1.2 如何切换菜单
操作方法如下：
2） 在父级菜单中，触摸相应菜单项的按钮，即可进入到相应的子菜单下。退出，只需触摸退出按钮即可返回本来的父级菜单。
例如：在主菜单界面[0.2]按《记录》按钮，即进入查询[0.2.7]子菜单，这时假如要进入下一级菜单，只需选中该菜单项，按《进入》将进入到记录菜单的子菜单，假如按《退出》将返回到主菜单[0.2].
3） 如何切换到与当前菜单不同父菜单的子菜单里。
例如：从准时间查询[0.2.7.3]到运营[0.2.2.1]
操作：按《退出》到查询[0.2.7]，再按《退出》到主菜单[0.2]，再按《自动》到自动[0.2.2]，再按《运营》到运营[0.2.2.1]。操作完毕。

第四章 各级菜单功能操作

一、主菜单界面
主菜单界面如下：

图4.1.1主菜单画面
在该界面下，任意单击相应的按钮，将进入相应的子菜单。

二、手动

在主菜单[0.2]，按《手动》按钮，即可进入手动[0.2.1]子菜单，界面如下图：
4.2.1 界面简介

第一行，时间00：00：30表达手动运营总时间，从进入手动运营开始计时，直到退出手动运营停止。
第二行左，定期 00：00：00，表达操作人员定期时间，假如设立了定期时间，将有条件倒计时。假如为设定定期时间，在有洗涤、脱水等动作时，将显示每一次动作的倒计时。
第二行中，液位： 0 / 60，0表达当前液位值，60表达设立液位值。
第二行右，温度：62/70，62表达当前温度，70表达设立温度。
按《洗涤》将切换到下一界面：

在洗涤界面中选择轻柔洗、标准洗、中脱或高脱时，会弹出速度设立对话框，在对话框中输入需要运营的速度或按默认键选择默认的速度，按拟定键，开始运营相应的动作。按停止键将停止相应动作。

洗涤速度设立对话框 中脱速度设立对话框

高脱速度设立对话框
按《注液》将切换到下一界面：

假如需要洗涤请按任意的洗涤动作按钮，即可控制相应的动作，进入相应的洗涤状态。下一节将介绍洗涤动作的相关按钮和设定期间、液位、温度的按钮及操作方法，他们的操作方法在运营[0.2.2.1]和编辑[0.2.2.2]钟的操作方法是同样的，在后面章节中将省略相同内容。
4.2.2 按钮操作方法

可准时，无动作筒内无水时，退出当前菜单

停止当前的所有动作

切换到注液按钮组

切换到洗涤按钮组

切换到取衣按钮组

使相应的项目值增长

时相应的项目值减小

设立时间的切换，拟定按钮

设立液位的切换，拟定按钮

设立温度的切换，拟定按钮

按下后，水位未到，第一路加冷水，水位到后自动严禁

按下后，水位未到，第二路加冷水，水位到后自动严禁

按下后，可加热水位到达后，才开始加入热水，设立温度到后或者水位到后，自动严禁

按下后，可加热水位到达后，才开始加热，设立温度到后，自动严禁

按下后，加入第一个皂杯1中的皂液。

按下后，加入第一个皂杯2中的皂液。

按下后，加入第一个皂杯3的皂液。

按下后，加入第一个皂杯4的皂液。

按下后，加入第一个皂杯5的皂液。

按下后，弹出轻柔洗速度设立对话框，输入需要运营的速度，按拟定开始运营。假如定期，水位或者温度未届时，不倒计时

按下后，弹出标准洗速度设立对话框，输入需要运营的速度，按拟定开始运营。假如定期，水位或者温度未届时，不倒计时

按下后，弹出中脱速度设立对话框，此时可设立的速度涉及正转速度，均布速度，中脱速度；输入需要运营的速度，按拟定开始运营。

按下后，弹出高脱速度设立对话框，此时可设立的速度涉及正转速度，均布速度，中脱速度和高脱速度；输入需要运营的速度，按拟定开始运营。

按下后，第一路排水管打开

按下后，第二路排水管打开

开门、关门上锁

取衣正转

取衣反转

均布键

保存，暂时不动作

保存，暂时不动作

臭氧
保存，暂时不动作

保存，暂时不动作

保存，暂时不动作

保存，暂时不动作

保存，暂时不动作

复制当前环节

粘贴当前环节

退出编辑

下一步

上一步

保存

插入

浏览

删除当前环节，按住3秒后，删除整个程序

三、自动
在主菜单[0.2]，按《自动》按钮，即可进入自动[0.2.2]子菜单，界面如下：

其中， 为向上一个； 为向下一个；

为向上一页；

为向下一页。

按《运营》、《编辑》、《浏览》按钮进入相应的子菜单。
4.3.1 运营
在自动运营界面上，假如不加入任何人工干预，称之为全自动运营，假如由于洗衣的重量，皂液的剂量，从而导致时间等需要变化而加入了人工干预，称之为半自动运营。值得注意的是任何一个程序的任何一个环节都支持半自动操作，并且，由于变动的而加入的人工干预，不会影响该程序的第二次运营。
4.3.2 编辑
编辑界面如下，假如某个环节被修改，此时，《保存》按钮会呈可按状态，这时，按《保存》按钮即可保存该环节数据。选择某环节后，即可按《插入》插入该环节数据到当前环节。按一次《删除》按钮，将删除当前环节的数据，假如长按《删除》按钮，将删除当前整个程序数据。

注：在编辑自动程序时，假如选择轻柔洗、标准洗、中脱或高脱动作时，将会弹出速度选择对话框（请参考4.2.1）输入该环节需要运营的速度，按<拟定>键选择该动作，按<停止>键退出选择。
4.3.3 浏览
在该界面下，只能浏览，察看每一环节的数据。
4.3.4 复制
可以将所选程序复制下来。
4.3.5 粘贴
可以将复制下来的程序覆盖掉所选程序。
4.3.6 命名
可以给所选程序重新命名。
4.3.7 举例
按如下例子可以在自动程序中控制加皂液的时间
环节1: , 时间 00:02:00 液位: 35 温度: 70
环节2: , 时间00:02:30 液位: 35 温度: 70
环节3: , 时间00:01:00 液位: 35 温度: 70
环节4: 时间00:02:00 液位: 35 温度: 70
环节5: 时间00:05:00 液位: 0 温度: 70
环节6: , 时间00:02:00 液位: 35 温度: 70
环节7: , 时间00:03:00 液位: 35 温度: 70
环节8: 时间00:04:00 液位: 35 温度: 70
环节9: 时间00:05:00 液位: 0 温度: 70
四、故障
在主菜单[0.2]，按《故障》按钮，即可进入自动[0.2.3]子菜单，在此菜单中显示当前故障信息。排除故障后按《复位》键，提醒没有故障，则故障排除。
在故障子菜单中，按《端口状态》按钮，可以进入端口状态查询菜单，查看当前端口的输入输出情况。

五、设立
在主菜单[0.2]，按《自动》按钮，即可进入自动[0.2.4]子菜单，进入用户设立菜单时，一方面要输入对的密码。输入对的后，将进入如下界面。

项目1：密码设立
项目2：对比度设立
项目3：画面设立
项目4：时间设立

4.5.1 密码设立

密码设立界面如下：一方面要输入旧密码，然后输入新密码，最后在次数入新密码确认。

此时假如要删除错误输入，请按《退格》按钮，假如密码输入完毕，请输入《确认》按钮。密码最多为8位。
《退格》键图标为；《确认》键的图标为。

4.5.2 对比度设立
对比度界面显示如下：

项目2：对比度设立

这时，假如对比度相差比较大时，可以长按《+》或者《-》按钮来讲对比度调节到最佳对比度。假如相差不是很大时，可单击相应的《+》或者《-》按钮。
4.5.3 画面设立
选择画面设立菜单，显示如下，这时按《进入》按钮，画面将切换显示方式，你可以多次切换来对比该画面的显示方式。

用户设立

项目1：密码设立
项目2：对比度设立
项目3：画面设立
项目4：时间设立

4.5.4 时间设立
进入届时间设立菜单下，默认时更改年份，这时只需输入对的的年份，然后按《拟定》按钮即可，同时光标将切换到月份，输入对的的月份，按《拟定》键，光标切换到日期，输入对的的日期，按拟定即可。
修改时间也是同样的，输入对的的时分秒后，按《拟定》键拟定或者切换。

最后，修改星期时，星期一~日，分别相应数字1~7，假如输入大于7或者小于1的数据，电脑也将接受，并且以和7取余计算来获得合法的输入。同样，按《拟定》按钮拟定。

要退出时间设立时，请按《返回》按钮。

六、连接
在主菜单[0.2]，按《连接》按钮，即可进入自动[0.2.5]子菜单，在此菜单下，可以通过PC软件更改控制器的程序参数。

七、状态
在主菜单[0.2]界面单击《状态》按钮，将进入查询子菜单界面[0.2.6]，界面显示如下：

在[0.2.6]菜单中，按《端口状态》按钮，将进入端口状态查看界面：

在上面的菜单中按《输入》《输出》按钮可以切换查询输入、输出的端口状态：

按《退出》键返回上级菜单。

八、记录
在主菜单[0.2]界面单击《记录》按钮，将进入查询子菜单界面[0.2.7]，界面显示如下：

查 询

项目1：按故障号查询故障信息
项目2：按故障次数查询故障信息
项目3：按故障时间查询故障信息

这时，按《上一个》或者《下一个》移动光标到目的项，按《进入》按钮将进入下一级子菜单，按《退出》按钮，将返回上一级菜单。

4.8.1 按故障号查询故障信息
菜单界面如下，按《上一个》或者《下一个》，光标将逐个移动；按《前一页》或者《后一页》，光标将以页为单位移动。

项目1：按故障号查询故障信息

#1 气压低
2023/09/24 08:54:21 次数： 5
#4 门关时门错误打开
2023/09/24 08:56:29 次数： 1

4.8.2 按故障次数查询故障信息
菜单界面如下，按《上一个》或者《下一个》，光标将逐个移动；按《前一页》或者《后一页》，光标将以页为单位移动。

项目2：按故障次数查询故障信息

#1 气压低
2023/09/24 08:54:21 次数： 5
#4 门关时门错误打开
2023/09/24 08:56:29 次数： 1

4.8.3 按故障时间查询故障信息
菜单界面如下，按《上一个》或者《下一个》，光标将逐个移动；按《前一页》或者《后一页》，光标将以页为单位移动。
项目3：按故障时间查询故障信息

#1 气压低
2023/09/24 08:54:21 次数： 5
#4 门关时门错误打开
2023/09/24 08:56:29 次数： 1

九、简介
本菜单下的操作方法比较简朴，请参阅第二章第1.2小节内容，即可纯熟操作本菜单，并取得相应的帮助。

第五章 参数设定

一、厂家设立
本小节将重要将讲述如何进入厂家设立界面，以设立新的参数。
5.1.1 机器启动
8

DM23C-TY1-F05M V1.12

机器一启动，请按《设立》，这时，提醒输入厂家设立密码，只要密码对的，就可进入下一界面。初始密码为：10618609。
5.1.2 厂家设立

厂 家 设 置

图 厂家设立界面
对于各个按钮，都相应一个子菜单，对于他们的含义，将在下一节中具体介绍。假如完毕设立后，请按《退出》，整个设立将完毕并启用新设立。

Ö 注意：机器出厂前各参数都已设定，假如无特殊需要，不宜更改参数，以免影响机器正常运营。

二、参数设定
在这一小节里，将重要讲述各个设立菜单的选项极其含义，并注明系统默认值。
用户可以在控制器内直接设立参数，也可以先通过PC机更改参数的数据库，再从PC
下载到控制器。

注：在PC中设立参数时，请注意参数范围

序号
标题
默认值
范围
单位
属性
1.机器类型设立
1.01
电机类型
1: 变频电机
0: 未设立
1: 变频电机
2: 双速电机
无
文本
1.02
洗涤容量
100
0-250
公斤
数字
1.03
容量单位
0: 公斤
0: 公斤
1: 磅
无
文本
1.04
温度单位
0: 摄氏度
0: 摄氏度
1: 华氏度.
无
文本
1.05
语言选择（Language）
0: English
0: English
1: 中文
无
文本
1.06
控制变频器方式
0: 继电器接入
0:继电器接入
1: RS485通讯
无

文本

说明：选择变频器的控制方式
RS485控制方式： 控制器与变频器之间使用RS485协议进行通讯；
继电器接入方式：直接使用继电器的输出端子控制变频器。

1.07
控制液位方式
1: 液位计控制

0: 继电器接入
1: 液位计控制
2: 时间控制
无
文本
1.08
自动补热
0: 不用
0: 不用
1: 使用
无
文本

说明：假如使用自动补热功能，加热时，假如温度到达设定温度，关闭加热阀；假如温度低于设定温度，则重新打开加热阀；假如不使用自动补热功能，加热时，假如温度到达设定温度，关闭加热阀后不再打开。

1.09
智能超震解决
0: 不用
0: 不用
1: 使用
无
文本

说明：该项与“超震重脱次数”结合使用，当使用智能超震解决时，假如超震次数小于超震重脱次数，则继续脱水，否则报警；当不用智能超震解决时，一出现超震则立即报警。

1.10
超震重脱次数
0
0-255
次
数字

说明：该项与“智能超震解决”结合使用，当使用智能超震解决时，假如超震次数小于超震重脱次数，则继续脱水，否则报警；当不使用智能超震解决时，该项无意义。

1.11
门锁输出有效方式
1: 闭合
0: 断开
1: 闭合
无
文本

说明：当该项设立为闭合时，表达门锁输出端子闭合时产生门锁输出信号；
当该项设立为断开时，表达门锁输出端子断开时产生门锁输出信号。

1.12
自动洗手动干预
0: 不用
0: 不用
1: 使用
无
文本

说明：当该项设立为使用时，表达在自动运营的状态下，允许手动控制；否则不允许。

1.13
加皂杯时允许加冷水
0:否
0: 否
1: 是
无
文本
1.14
是否使用智能加热水功能
0: 否
0: 否
1: 是
无
文本

说明：使用智能加热水功能时，假如温度低于设定温度则开冷水阀，假如温度高于设定温度则开热水阀，直到液位达成设定液位。

1.15
是否使用电机停检测
1: 使用
0: 不用
1: 使用
无
文本

说明：当该项设立为使用时，表达当电机停止时会产生一个输出信号，输入到电脑板的输入端子，用于检测电机的运营状态

1.16
计时是否与加水、温度有关
1: 是
0:否
1:是
无
文本

说明：假如设定计时与加水、温度有关，则必须到达设定液位和温度后才进行倒计时。

1.17
高脱速度选择个数
4
1-4
无
数字

说明：当电机的控制方式为继电器控制方式时，该项有效，用于选择高脱的个数

1.18
脱水时的滚筒方向
0: 正身
0: 正向
1: 反向
无
文本
1.19
是否使用自动补水功能
1:是
0:否
1:是
无
文本

说明：当使用自动补水功能时，假如当前水位到达设定水位，则停止加水，假如当前水位小于设定水位则继续加水。假如不启用自动补水功能，当实际水位到达设定水位后不再加水。

1.20
开机画面选择
0: 厂家1
0: 厂家1
1: 厂家2
无
文本
2.温度探头设立
2.01
筒体水温温度探头
1: 使用
0: 不用
1: 使用
无
文本
2.02
电脑板温度探头
0: 不用
0: 不用
1: 使用
无
文本
2.03
变频器温度探头
0: 不用
0: 不用
1: 使用
无
文本
3.温度界线设立
3.01
筒体高限报警温度
100
0-500
℃
数字
3.02
筒体低限报警温度
0
0-500
℃
数字
3.03
筒体默认工作温度
70
0-500
℃
数字
3.04
变频器高限报警温度
0
0-500
℃
数字
3.05
变频器低限报警温度
0
0-500
℃
数字
3.06
电脑板高限报警温度
0
0-500
℃
数字
3.07
电脑板低限报警温度
0
0-500
℃
数字
3.08
允许开加热的温差
2
0-500
℃
数字
3.08
自动开锁限制温度
30
0-500
℃
数字
说明：当前实际温度大于该项参数值时,不允许开门锁
4.变频器设立
4.01
变频器类型
1: 台达 B
0: 台达A
1: 台达B
2: LG-IS5
3: VLT2900
4: FUJI
5: 不用
无
文本
4.02
变频器地址
1
1-127
无
数字
4.03
速度转率系数
0.24
0.01-99.99
无
小位小数
4.04
通信波特率
4:9600
0: 300
1:1200
2:2400
3:4800
4:9600
5:19200
6:38400

无
文本
4.05
变频器速度基数
0
0-1
无
数字
4.06
变频器最大转速
999
500-999
无
数字
5.控制速度设立
5.01
轻柔洗速度
10
0-999
转/分
数字
5.02
标准洗速度
15
0-999
转/分
数字
5.03
均布速度
20
0-999
转/分
数字
5.04
中脱速度
30
0-999
转/分
数字
5.05
高脱速度
890
0-999
转/分
数字
5.06
取衣速度
5
0-999
转/分
数字
6.控制时间设立（一）
6.01
正反转最小过渡时间
5
0-255
秒
数字
6.02
轻柔洗正转时间
5
0-255
秒
数字
6.03
轻柔洗反转时间
5
0-255
秒
数字
6.04
标准洗正转时间
15
0-255
秒
数字
6.05
标准洗反转时间
15
0-255
秒
数字
6.06
取衣正转时间
5
0-255
秒
数字
6.07
取衣反转时间
8
0-255
秒
数字
6.08
皂杯1最长工作时间
30
0-255
秒
数字
6.09
皂杯2最长工作时间
30
0-255
秒
数字
6.10
皂杯3最长工作时间
30
0-255
秒
数字
6.11
皂杯4最长工作时间
30
0-255
秒
数字
6.12
皂杯5最长工作时间
30
0-255
秒
数字
6.13
横料阀工作时间
15
0-255
秒
数字
6.14
第一次冲皂杯时间
4
0-10
秒
数字
6.15
第一次停皂杯时间
3
0-10
秒
数字
6.16
加热看门狗时间
0
0-255
分
数字

说明：启动加热后，在加热看门狗时间内，假如当前温度没到达设立温，控制器将进入报警状态。该项参数设立为零时，不启用该项功能

7.控制时间设立（二）
7.01
均布前正转时间
10
10-255
秒
数字
7.02
均布时间
60
0-600
秒
数字
7.03
均布加水时间
20
0-255
秒
数字
7.04
均布排水时间
30
0-255
秒
数字
7.05
中脱加速延时时间
30
0-600
秒
数字
7.06
中脱过渡时间
120
0-600
秒
数字

说明：假如进行高脱动作，高脱过程中的中脱按照此时间运营；假如进行中脱动作，中脱按照当前环节时间运营（自动时）。

7.07
高脱加速延时时间
30
0-600
秒
数字
7.08
高脱总时间
10
0-60
分
数字

说明：运营洗涤同时加水时，设定液位与当前液位的差小于此设定值时，则停止洗涤，等当前液位大于设定液位时，重新开始洗涤。

7.09
高脱1时间
30
0-600
秒
数字
7.10
高脱2时间
30
0-600
秒
数字
7.11
高脱3时间
30
0-600
秒
数字
7.12
中脱结束后的延时时间
30
0-600
秒
数字
7.13
高脱结束后的延时时间
30
0-600
秒
数字
7.14
中脱后刹车时间
30
0-600
秒
数字
7.15
高脱后刹车时间
20
0-255
秒
数字
7.16
刹车接通时间
2
0-255
秒
数字
7.17
