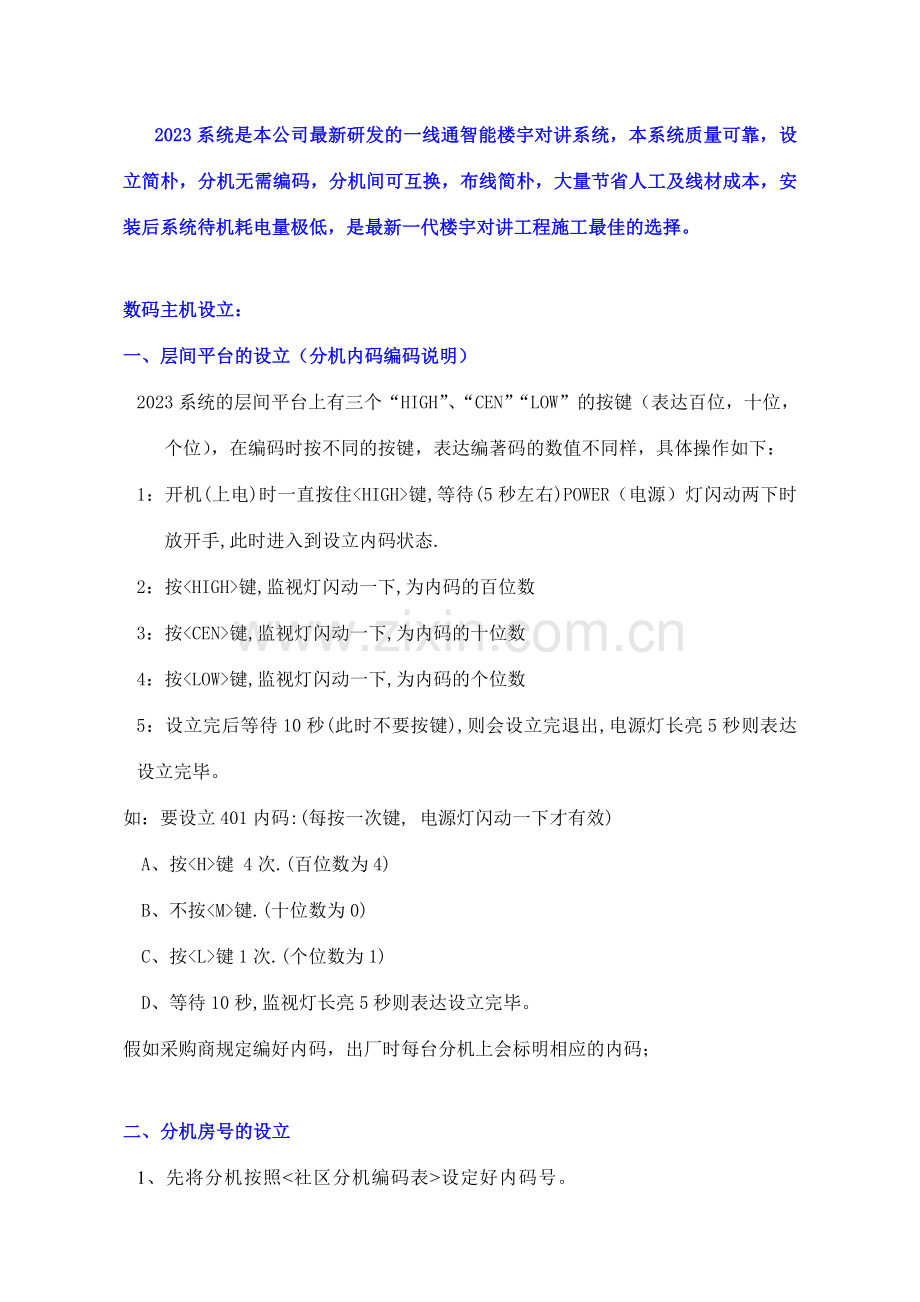

2023系统是本公司最新研发的一线通智能楼宇对讲系统，本系统质量可靠，设立简朴，分机无需编码，分机间可互换，布线简朴，大量节省人工及线材成本，安装后系统待机耗电量极低，是最新一代楼宇对讲工程施工最佳的选择。

数码主机设立：
一、层间平台的设立（分机内码编码说明）
2023系统的层间平台上有三个“HIGH”、“CEN”“LOW”的按键（表达百位，十位，个位），在编码时按不同的按键，表达编著码的数值不同样，具体操作如下：
1：开机(上电)时一直按住<HIGH>键,等待(5秒左右)POWER（电源）灯闪动两下时放开手,此时进入到设立内码状态.
2：按<HIGH>键,监视灯闪动一下,为内码的百位数
3：按<CEN>键,监视灯闪动一下,为内码的十位数
4：按<LOW>键,监视灯闪动一下,为内码的个位数
5：设立完后等待10秒(此时不要按键),则会设立完退出,电源灯长亮5秒则表达设立完毕。
如：要设立401内码:(每按一次键, 电源灯闪动一下才有效)
A、按<H>键 4次.(百位数为4)
B、不按<M>键.(十位数为0)
C、按<L>键1次.(个位数为1)
D、等待10秒,监视灯长亮5秒则表达设立完毕。
假如采购商规定编好内码，出厂时每台分机上会标明相应的内码；

二、分机房号的设立
1、先将分机按照<社区分机编码表>设定好内码号。

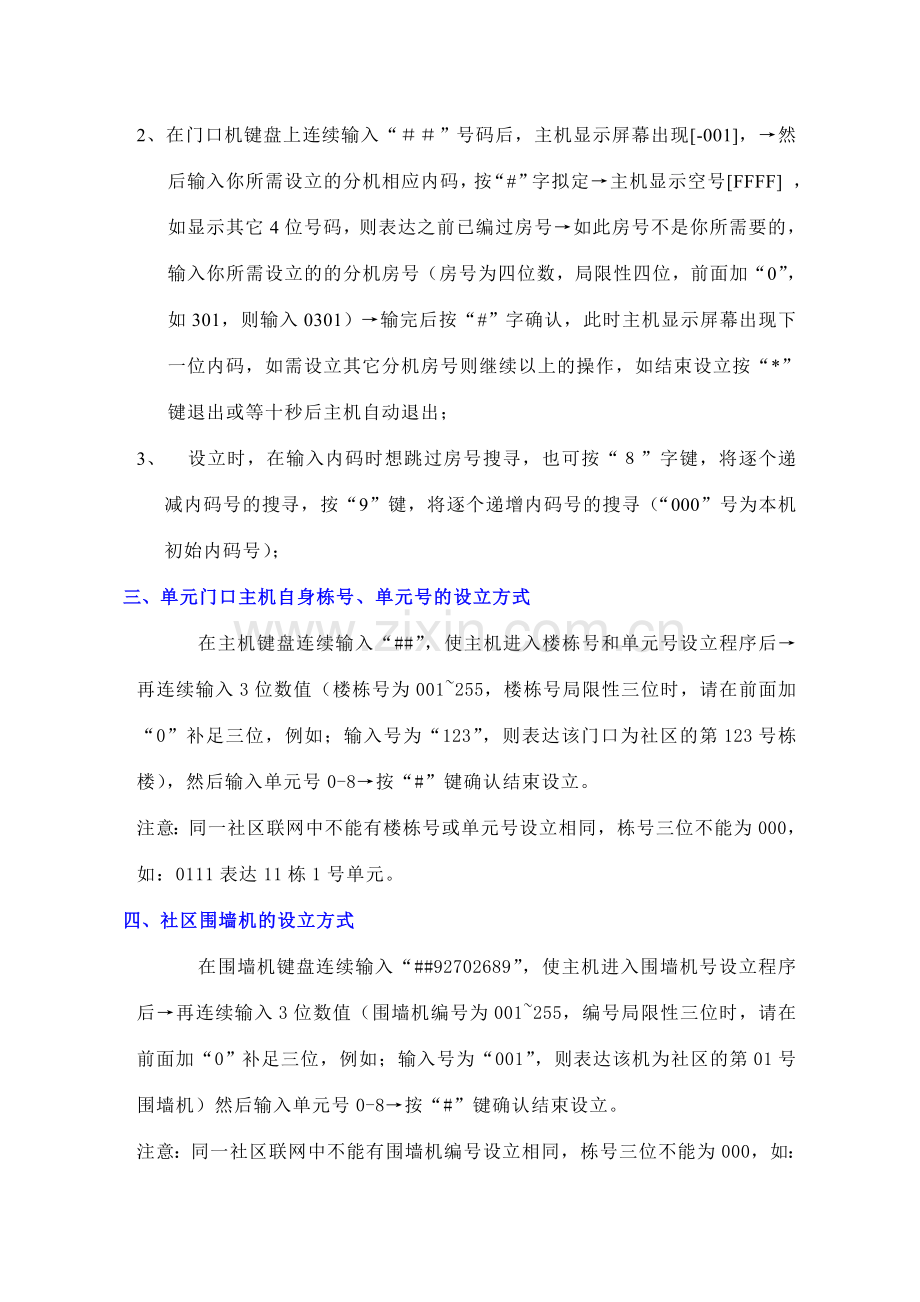

2、在门口机键盘上连续输入“＃＃”号码后，主机显示屏幕出现[-001]，→然后输入你所需设立的分机相应内码，按“#”字拟定→主机显示空号[FFFF] ，如显示其它4位号码，则表达之前已编过房号→如此房号不是你所需要的，输入你所需设立的的分机房号（房号为四位数，局限性四位，前面加“0”，如301，则输入0301）→输完后按“#”字确认，此时主机显示屏幕出现下一位内码，如需设立其它分机房号则继续以上的操作，如结束设立按“*”键退出或等十秒后主机自动退出；
3、 设立时，在输入内码时想跳过房号搜寻，也可按“８”字键，将逐个递减内码号的搜寻，按“9”键，将逐个递增内码号的搜寻（“000”号为本机初始内码号）；
三、单元门口主机自身栋号、单元号的设立方式
在主机键盘连续输入“##”，使主机进入楼栋号和单元号设立程序后→再连续输入3位数值（楼栋号为001~255，楼栋号局限性三位时，请在前面加“0”补足三位，例如；输入号为“123”，则表达该门口为社区的第123号栋楼），然后输入单元号0-8→按“#”键确认结束设立。
注意：同一社区联网中不能有楼栋号或单元号设立相同，栋号三位不能为000，如：0111表达11栋1号单元。
四、社区围墙机的设立方式
在围墙机键盘连续输入“##92702689”，使主机进入围墙机号设立程序后→再连续输入3位数值（围墙机编号为001~255，编号局限性三位时，请在前面加“0”补足三位，例如；输入号为“001”，则表达该机为社区的第01号围墙机）然后输入单元号0-8→按“#”键确认结束设立。
注意：同一社区联网中不能有围墙机编号设立相同，栋号三位不能为000，如：0111表达11栋1号单元。

五、用户密码开锁设立：
用户可在单元主机上设立密码开锁功能，方便日后出入开门。
A、在主机呼喊自家分机，呼通后分机提机通话。
B、通话中按住“开锁”键，并连续5秒，主机会显示“L___”字样，进入密码设立程序
C、输入4位数字后，主机提醒‘嘀嘀’表达设立成功。
D、用户开锁操作方法：按“#”输入“分机房号”按“#”再输入4位密码，
操作对的主机显示“OPEN”，启动电控锁，若错误即显示“Err5"退出

六、操作说明：
1、单元主机的使用操作：
A、呼喊分机：按3位或4位房号，振铃后等候通话。通话中分机按“开锁”
键开锁。通话时间为“90秒”，按1-9键可延时通话。
B、按“0000”呼喊中心机，呼通后，管理主机按1-9键进入通话，双方按1-9键可延时通话，若显示“BUSY”时则线路忙，请稍后再拔。
C、若按错号，按“*”键退出。
2、主机系统语言显示方式：
“Err0”表达分机未接好线或未装分机 “Err2”表达系统NT短路
“Err4”表达系统S线短路 “Err5”表达密码开锁，密码错误
“Err7”表达呼喊分机未编码“Sory”表达用户不想打扰或分机手柄未挂好
3、围墙机的使用操作：
A、呼喊用户分机：按楼栋号+单元号+分机号+“#”键确认，听到回铃后等候
通话及开锁。若振铃30秒无人接听则自动退出。
B、呼喊中心机：按‘0000’+‘#’键确认，听到振铃后等候通话，通话中
双方各按1-9键可延时通话，中心机按“开锁”键可为其开锁，如显示BUSY
表达系统线路忙，请稍后再拔。
注：凡是中心机或围墙机呼喊用户分机时，拔（楼栋号3位+单元号1位+房
号4位共8位数，若局限性3位或4位则在前面加0）
4、管理机的使用操作：
A、呼喊分机：按楼栋号+单元号+分机房号+“免提”键确认，听到振铃后等候通话。
（栋号3位，单元号1位，分机号4位共8位）通话时按1-9键可延时通话，按“*”退出（呼喊时如显示BUSY则线路忙）
B、呼喊门口机：按楼栋号+单元号+0000+“免提”键确认，听到振铃后等候通话。（栋号3位，单元号1位+0000共8位）通话时按1-9键可延时通话，按“开锁”键可为该门口开锁，按“*”退出呼喊时如显示BUSY则线路忙）
C、接受门口机或围墙机呼喊：待机时听振铃时按1-9键或“免提”键即可进入通话，通话中按1-9键可延时通话，按“开锁”键可为该门口开锁，按“*”退出
D、接受分机呼喊：待机时听振铃并显分机房号时，按“免提”键即可与该分机通话，按1-9键可延时通话,按“*”键退出
E、中心机和某一方在通话时，若另一方有呼喊时，中心机显示会自动提醒该机号码，但不影响通话。
5、室内分机机的使用操作：
A、接受主机的呼喊、开锁：分机振铃，提起手柄（免提型则按“应答键”）即可通话（或可视对讲），通话中按“开锁”键开锁。
B、免打扰功能：当用户不希望有人呼喊分机打扰时，可将分机手柄摘起，此时若在门口呼喊时不会振铃，主机显示“Sory”字样提醒来客

七、刷卡门禁的设立：
1、初始化：
功能：初始化编程密码设立两张管理卡. 1. 关闭读卡头的电源,JMP1 放置在12位置,打开读卡头的电源，此时编程密码为1234.绿灯亮,刷第一张卡（定义为增长卡），红灯亮,刷第二张卡，（定义为删除卡）,蜂鸣器连续发出BIBI。将JMP1放置在23位即完毕设立。
2、增长用户卡功能:
方法:在正常模式下,刷已授权的”增长卡”->BIBI->绿灯闪烁->刷要增长的用户卡(最多可以刷999张)刷增长卡-> BIBI->退出.
3：删除用户卡
方法:在正常模式下,刷已授权的”删除卡” ->BIBI->绿灯闪烁->刷要删除的用户卡. 刷”删除卡” ->BIBI->退出.
4：开锁时间
开锁时间可以通JMP2来调整 JMP2 放置在 1 2 开锁时间为 1S . JMP2放置在 2 3 开锁时间为5S.
5：删除所有卡
功能：将所有用户卡删除。注执行了这个操作将删除所有已经授权的卡，无法恢复.
方法：刷”删除卡”->刷增长卡->刷”删除卡”,蜂鸣器连续发出BIBI，等待蜂鸣器停止，删除结束.
6:红外键盘操作说明：
A:进入系统：
*XXXX#-->CALL 红灯亮 XXXX为四位密码出厂设立为1234
B:刷卡增长操作:
*11#-->CALL 绿灯亮 此时可以边续增长多张卡片.
*#->CALL 结束增长 绿灯灭，红灯亮。
C:刷卡增长操作并开锁（在读卡器坏了之后，换上新刷卡器,让用户自己录入卡）:
*13#-->CALL 绿灯亮 此时可以连续增长多张卡片.(这个操作不会自动退出)
*#->CALL 结束增长 绿灯灭，红灯亮。
D:依卡号增长：
*12#->CALL->??????????->CALL ??????????为卡面上印刷的前面10位卡号
按EXIT 半途退出.
E:删除卡: 刷卡删除：
*21#->CALL 红灯闪烁
*# ->CALL 结束删除 , 红灯停止闪烁, 红灯亮.
F:依卡号删除：
*22#->CALL->??????????->CALL ??????????为卡面上印刷的前面10位卡号
按EXIT 半途退出.
G:删除所有卡:
*23# ->CALL 蜂鸣器连续发出BIBI，等待蜂鸣器停止，删除结束.
H:执行一次开门动作
*53# ->CALL 绿灯亮
I:门常开 *51# ->CALL
J: 恢复常态 *53# ->CALL
K:修改密码
*0# ->CALL *XXXX# ->CALL XXXX 为四位新密码
L: *6# ->CALL 退出所有操作
3、门禁接线图示：

注:以上为非联网ID门禁使用说明,如用的是联网ID或IC门禁,主机里此外附有一份门禁的操作说明.

八、产品外观说明

1、主机外观说明

1、咪头 2、镜头 3、数码显示管 4、不锈钢按键
5、喇叭 6、锣丝固定孔 7、底盒 8、出线孔

2.可视数码主机型号对照表：
产品型号
产品外观
产品尺寸
技术说明
备注
JS-2023VD2（黑白）
JS-2023VCD2（彩色）

安装尺寸:
303*112*30mm
外形尺寸:
365*130*13mm
1. 豪华不锈钢面板,数码键盘,LED数码管显示,最大容量:512户,微电脑(CPU)芯片控制,功能先进,完善的密码开锁功能,集于门禁开锁,合用于高低层各种楼宇,系统稳定.
2.和弦音乐铃声，悦耳动听，完善的密码开锁功能，内置一个6位的管理机密码和若干个住户开锁密码，（每户一个，2-6位）可随时由管理员更改，断电后密码仍然保存.
3.带故障自动检测功
能,通过在主机键盘上的简朴操作,便可对系统进行逐层的检测,如发现故障,即时显示故障代码,方便了系统的安装和维护.
4.具有社区联网功能,室内分机,管理机三方互相呼喊通话,带报警显示功能,具有非接触式智能感应卡开锁功能(可选),多通道门锁控制功能(可选).

1.摄像头:
1/3CCD(黑白或彩色)建义摄像头距地面高约1.5M

JS-2023VG3（黑白）
JS-2023VCG3（彩色）

安装尺寸:
300*110*30mm
外形尺寸:
326*123*13mm
JS-2023VG6（黑白）
JS-2023VCG6（彩色）

安装尺寸:
300*110*30mm
外形尺寸:
326*123*13mm
JS-2023VG8（黑白）
JS-2023VCG8（彩色）

安装尺寸:
302*113*33mm
外形尺寸:
326*123*43mm
JS-2023VS3-ID（黑白）
JS-2023VCS3-ID（彩色）

安装尺寸:
305*125*13mm
外形尺寸:
273*106*32mm

3.可视数码刷卡主机型号对照表：
产品型号
产品外观
产品尺寸
技术说明
备注
JS-2023VD2-ID（黑白）
JS-2023VCD2-ID（彩色）

安装尺寸:
335*113*30mm
外形尺寸:
365*130*13mm

1.多种外观可选,数码键盘,LED数码管显示,最大容量:512户,微电脑(CPU)芯片控制,功能先进,完善的密码开锁功能,集于门禁开锁,合用于高低层各种楼宇,系统稳定.
2.和弦音乐铃声，悦耳动听，完善的密码开锁功能，内置一个6位的管理机密码和若干个住户开锁密码，（每户一个，2-6位）可随时由管理员更改，断电后密码仍然保存.
3.带故障自动检测功
能,通过在主机键盘上的简朴操作,便可对系统进行逐层的检测,如发现故障,即时显示故障代码,方便了系统的安装和维护.
4.具有社区联网功能,室内分机,管理机三方互相呼喊通话,带报警显示功能,具有非接触式智能感应卡开锁功能(可选),多通道门锁控制功能(可选).门锁控制功能(可选).

1、 可带ID/IC门禁可选功能，独有的离线式内置门禁模块，没有读卡容量限制；
2、 带电梯联动功能，可外接电梯控制系统；

1.摄像头:
1/3CCD(黑白或彩色)建义摄像头距地面高约1.5M

JS-2023VG3-ID（黑白）
JS-2023VCG3-ID（彩色）

安装尺寸:
348*110*30mm
外形尺寸:
376*123*13mm
JS-2023VG6-ID（黑白）
JS-2023VCG6-ID（彩色）

安装尺寸:
352*113*33mm
外形尺寸:
376*123*13mm
JS-2023VG9-ID（黑白）
JS-2023VCG9-ID（彩色）

安装尺寸:
298*103*33mm
外形尺寸:
323*130*43mm
JS-2023VR2-ID（黑白）
JS-2023VCR2-ID（彩色）

安装尺寸:
305*125*13mm
外形尺寸:
273*106*32mm
JS-2023VS6-ID（黑白）
JS-2023VCS6-ID（彩色）

安装尺寸:
128*350*40mm
外形尺寸:
138*366*55 mm
JS-2023VS10-ID（黑白）
JS-2023VCS10-ID（彩色）

安装尺寸:
350*128*40mm
外形尺寸:
365*141*50 mm

3、室内分机说明

1、通话手柄 2、显示屏 3、电源指示灯 4、呼喊键
5、监视键 6、开锁键 7、调节对比度 8、调节亮度
9、分机对插线 10、分机底 11、分机挂板 12、固定孔位

4、部份可视室内分机型号对照表：
室内机型号
产品外观
外形尺寸
技术说明
JS-2023FVE（黑白）JS-2023FVCE（彩色）

243*188*48mm
与门口主机实现可视对讲,具有控、开锁功能，呼喊管理机，可个接报警功能
JS-2023FVK（黑白）
JS-2023FVCK（彩色）

243*188*48mm
JS-2023MFVP2（黑白）
JS-2023MFVCP2（彩色）

225*190*48mm
JS-2023MFVQ2（黑白）
JS-2023MFVCQ2（彩色）

157*220*18mm
JS-2023MFVCH（彩色）

254*166*23mm

JS-2023MFVCHK（彩色）

254*166*23mm

JS-2023MFVCH8（彩色）

245*156*22mm

九、产品安装说明
1、单元门口主机/围墙机的安装说明：
A、装在墙上：在要装主机的墙面挖一个孔子，为了防止水泥膨胀，这个孔子的长和宽要比预埋盒的长和宽单边大5mm，且不要注入水泥浆，孔的深度在完全批荡好的墙面挖孔时，孔的深度应为65mm，在没有批荡好的墙面挖孔时，孔的深度为65MM减去批荡的厚度。
装在单元防盗门上：在单元门上开一个孔子，这个孔的长和宽要比预埋盒的长和宽单边大3mm。
B、把主机的底盒固定在孔内，接好主线后把主机从上往下推，然后从正面用力把主嵌进底盒后，从主机两侧或正面上下方打锣丝所主机和底盒固定好(不同款式,锣丝固定位不同样)。
C、主机安装高度：主机镜头到地面约150CM。如下图示：

2、室内分机安装说明

在标准高度将室内机挂墙支架（挂钩向上）垂直固定，连接并检查线路后，将室内机与连接线接好，再将室内机顺着挂钩向下推入至底。分机显示屏离地面140-150厘米为最佳高度。

十、产品水晶头接线说明
请使用质量合格的5类非屏蔽网线，劣质网线将影响系统运营质量！RJ45接线头制作方法：
第一步：我们一方面运用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。
第二步：我们需要把双绞线的灰色保护层剥掉，可以运用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。
第三步：我们需要把每对都是互相缠绕在一起的线缆逐个解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应当注意尽量避免线路的缠绕和重叠。把线缆依次排列并理顺之后，由于线缆之前是互相缠绕着的，因此线缆会有一定的弯曲，因此我们应当把线缆尽量扯直并尽量保持线缆平扁。
第四步：我们把线缆依次排列好并理顺压直之后，应当细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应当是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保存的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。
我们需要做的就是把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己。
 在最后一部的压线之前，我们可以从水晶头的顶部检查，看看是否每一组线缆都紧紧地顶在水晶头的末端。

第六步：确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样一压的过程使得水晶头凸出在外面的针脚所有压入水晶并头内，受力之后听到轻微的“啪”一声即可。
如下图所示，压线之后水晶头凸出在外面的针脚所有压入水晶并头内，并且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。 网线测试仪的应用：
把在RJ-45两端的接口插入测试仪的两个接口之后，打开测试仪我们可以看到测试仪上的两组指示灯都在闪动。若测试的线缆在测试仪上的8个指示灯都依次为绿色闪过，证明了网线制作成功，可以顺利的完毕数据的发送与接受。若出现任何一个灯为红灯或黄灯，都证明存在断路或者接触不良现象。

十一、2023主机板上的调节按钮：
VR1 503：调节主机咪头音量大小；
VR5033：调节分机送入管理机和围墙机的音量大小；
VR5034：调节管理机和围墙机送入室内机的音量大小；
VR5035：调节主机联网时向中心机说出去的声音大小；
RV5036：调节主机喇叭总音量大小；
VR5037：调节管理机和围墙机送入单元主机的音量大小；
VR5039：调节主机和分机音量平衡；

主机上有两个短路插的按键：
JP1：后备用，外接读头，可设立管理卡
JP2：用于更新软件，下载用，假如外接外接读头，可用于设立廷时功能；

十二、故障排除
联网部分
故障现象
故障判断
故障因素
解决方法
备注
不能联网
门口主机/室内分机均可以呼喊管理中心，管理中心呼不通室内分机，或者监视不了单元主机
门口主机地址设立错误，门口主机必须设立对的的地址，以便管理中心进行联网管理，地址不能设立为空或“00”。
重新设立门口主机地址
注意联网地址不能反复
管理机呼喊室内分机，出现忙音状态，事实上分机却没在使用
门口机地址码设立错误码
重新设立门口主机地址
注意联网地址不能反复
门口主机的地址必须在管理中心的联网设立范围内。
主机地址超过管理中心联网设立范围
重新设立管理中心范围
栋号要在001-255，单元号1-8范围内
管理机与单元门口机双向呼喊不通
NR，NT出现断路或短路
检测线路

管理机与单元门口机双向呼喊不通
水晶头没有按网络标准设立或者接错线
检查接口及线路

测量NA或NB端，正常时NA端应有2.5V左右可变对地电压，NB端应有1V左右可变对地电压。
联网线不良
仔细检查各点接线
如连接匹配电阻后，两脚电压相近
门口主机均是通过严格检测，一般不能损坏，在调试过程中因线路短路等其他因素，有也许损坏主机的联网芯片。
主机联网芯片损坏
更换主机

假如单个门口主机不能联网，属于此单元联网芯片不良，假如所有单元均不能联网，在线路正常的情况下，则是管理中心联网芯片不良。
管理中心联网芯片损坏
更换管理中心

联网不稳定
系统联网线必须严格按规定进行布线。
系统联网线不符合规定
严格按规定布线

通话时测量NA或NG端，正常时NA和NG端应有10V以上可变对地电压，
联网线不良，或没接好
仔细检查各点接线

通话时测量NA或NG端，正常时NA和NG端应有10V以上可变对地电压，
联网线不良或没接好
仔细检查各点接线

系统联网线必须远离强电或其他干扰源，如不能将距离拉远，则必须采用有效的隔离措施，如独立管道等。
系统外界干扰源太大
对的解决联网线

十一、2023系统接线图示意图

1、联网布线示意图
